Cilindro a scorrimento

Tavola di scorrimento pneumatica serie MXQ

Tavola di scorrimento pneumatica compatta serie MXH

Cilindro di scorrimento pneumatico a doppio stelo serie CXSW

Cilindro a scorrimento compatto serie MXS - Cilindro pneumatico a doppio stelo per l'automazione di precisione

Alta precisione Cilindri a scorrimento - Guida accurata, azionamento fluido

La nostra serie di mini cilindri è stata progettata per spazi compatti e applicazioni leggere. Grazie alle loro dimensioni ridotte, al controllo preciso e alla risposta rapida, sono la scelta ideale per settori come l'elettronica, il medicale e l'automazione su piccola scala, aiutandovi a realizzare operazioni automatizzate più fini ed efficienti.

I principali vantaggi della scelta Cilindri a scorrimento

Guida integrata ad alta precisione

I cuscinetti lineari, le guide a sfera o le guide di scorrimento integrate garantiscono un'elevata precisione, rigidità e rettilineità del movimento.

Eccellente resistenza al carico laterale

Le robuste strutture di guida consentono di sopportare carichi e momenti radiali significativi, garantendo un funzionamento stabile in presenza di forze complesse.

Struttura integrata compatta

Combina perfettamente l'unità di azionamento del cilindro e l'unità di guida per ottenere un design compatto, risparmiando spazio di installazione e semplificando la progettazione e l'assemblaggio dell'apparecchiatura.

Il nostro Vantaggi tecnici del cilindro di scorrimento

Guide ad alta rigidità

La scelta di materiali di guida di alta qualità e la progettazione strutturale ottimizzata garantiscono una deformazione minima e la massima rigidità della tavola di scorrimento sotto carico.

Processo di assemblaggio di precisione

Il controllo rigoroso della precisione di assemblaggio di guide, carrelli, corpi cilindri e unità di guida garantisce il parallelismo e la rettilineità del movimento.

Molteplici opzioni di ammortizzazione

Offrono ammortizzatori ad aria, idraulici o in gomma regolabili per soddisfare le esigenze di assorbimento degli impatti a diverse velocità e carichi.

Facile integrazione del controllo

Le porte d'aria standardizzate e le interfacce di montaggio dei sensori facilitano l'integrazione con diverse valvole di controllo e sensori nei sistemi di automazione.

Parametri chiave per la selezione Mini cilindri

Dimensione del foro

Determina la forza di spinta/trazione di base, ad esempio, Ø10, Ø16, Ø20, Ø25, Ø32, Ø40 mm.

Ictus

Distanza di percorrenza effettiva, selezionata in base alle esigenze dell'applicazione; corse lunghe personalizzabili.

Tipo di guida

Guida di scorrimento (ad esempio, guida a boccole), guida di rotolamento (ad esempio, cuscinetto lineare, guida a sfere).

Max. Carico ammissibile

La capacità di carico assiale e radiale della tavola di scorrimento.

Max. Momento consentito

Capacità della tavola di scorrimento di resistere ai momenti di beccheggio, imbardata e rollio.

Parallelismo/rettilineità del movimento

Misura la precisione del movimento della tavola di scorrimento.

Tipo di ammortizzazione

Ammortizzatori ad aria su entrambe le estremità, paraurti in gomma o ammortizzatori idraulici esterni.

Montaggio del sensore

Disponibilità dell'anello magnetico e delle scanalature di montaggio del sensore.

Per i parametri dettagliati, fare riferimento ai manuali dei singoli prodotti o a consultate i nostri esperti tecnici.

Applicazioni tipiche di Cilindri a scorrimento

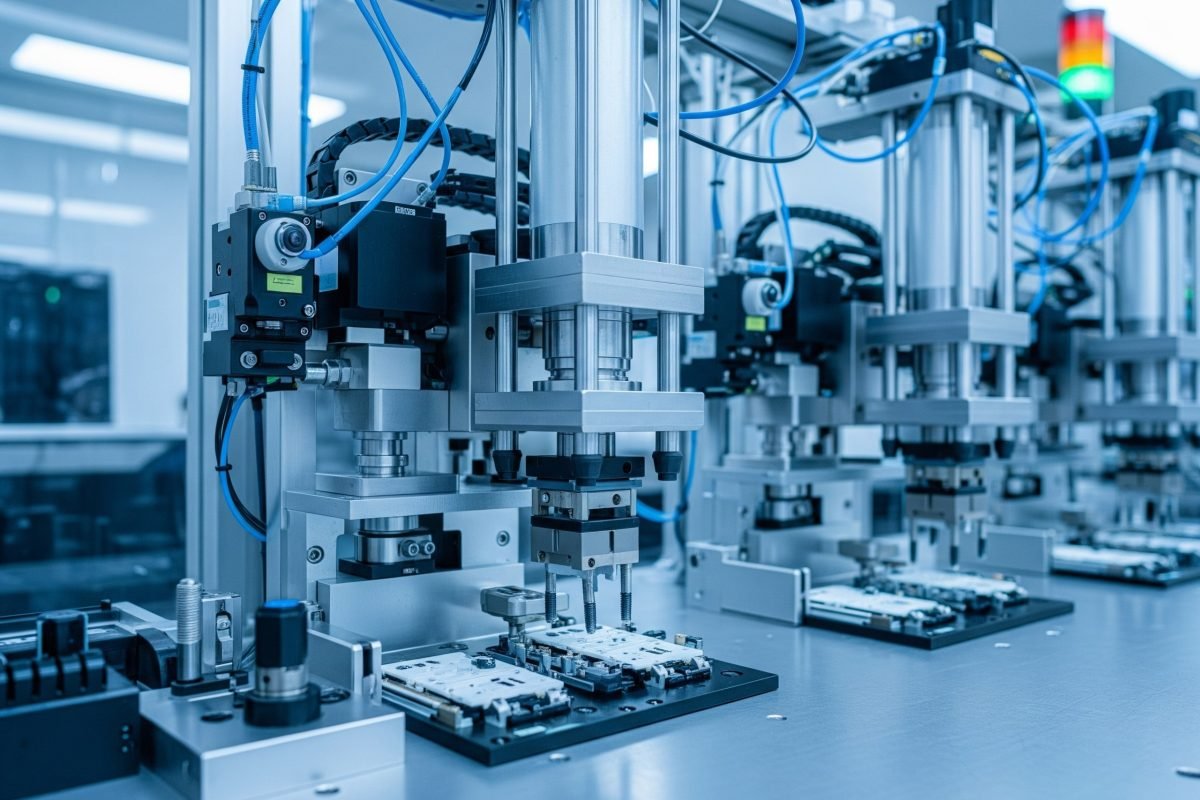

Operazioni di assemblaggio di precisione

Allineamento, pressatura e fissaggio accurati di componenti elettronici e piccole parti.

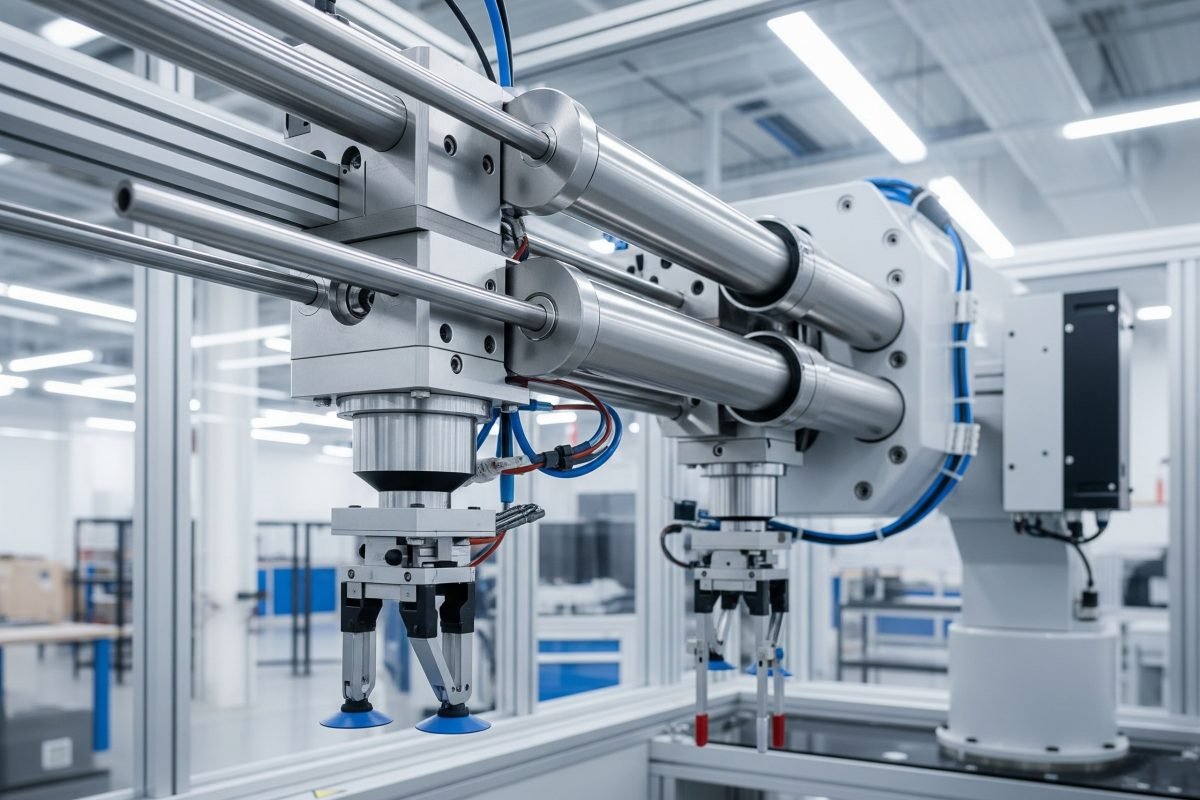

Sistemi Pick & Place

Utilizzato con pinze o ventose per una presa e un posizionamento rapidi e precisi di materiali di piccole dimensioni.

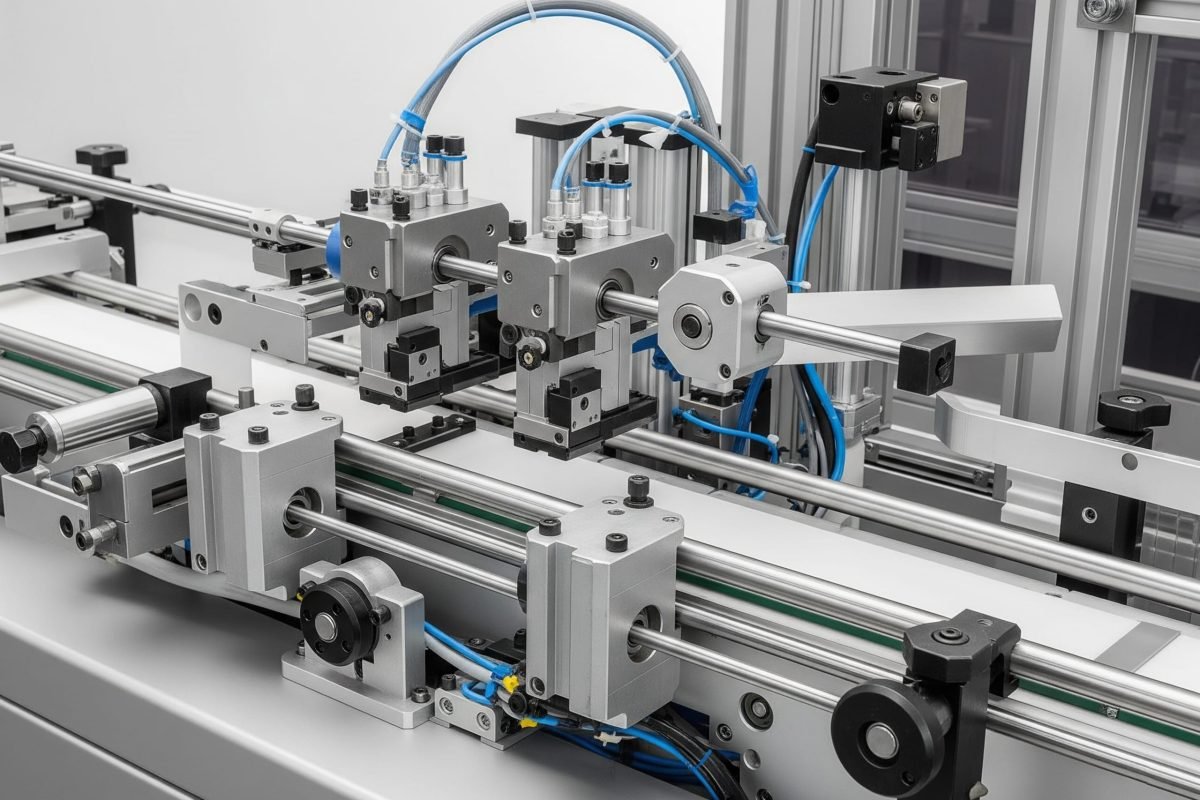

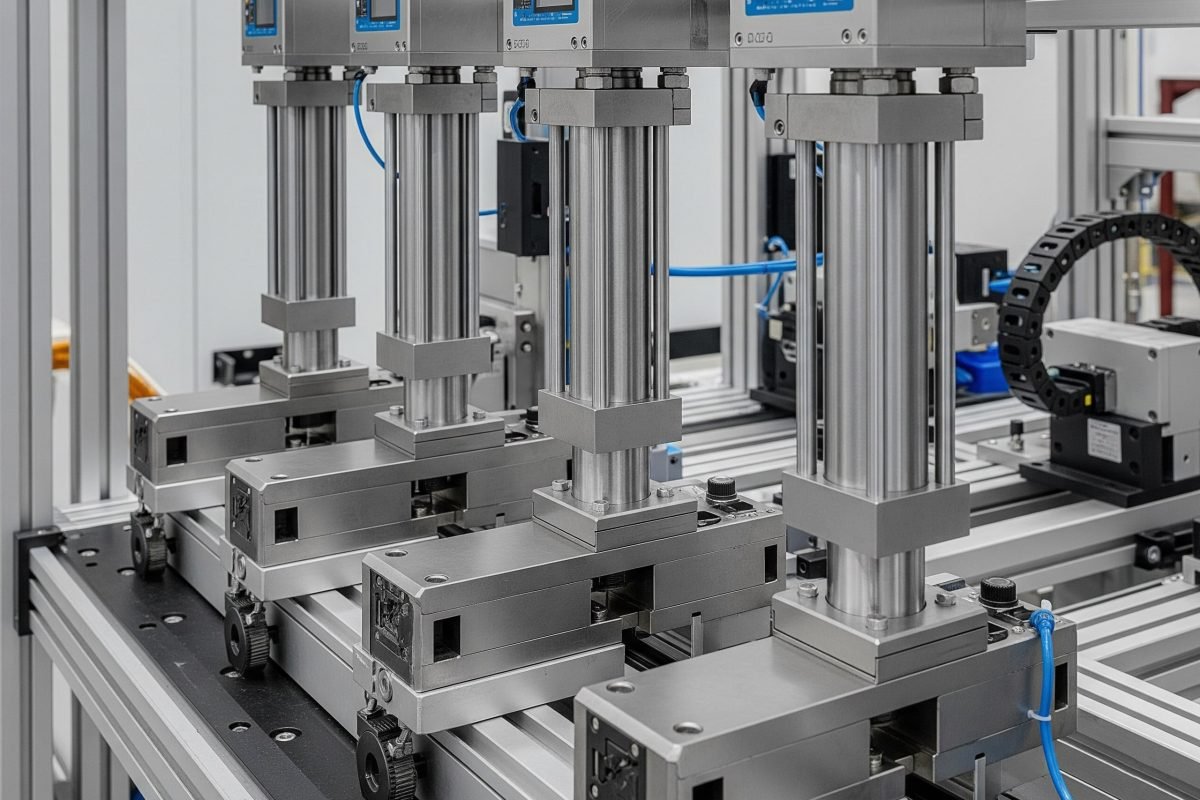

Trasporto e posizionamento di piccoli materiali

Consente il trasporto e il posizionamento di pezzi a breve distanza e ad alta precisione in spazi ristretti.

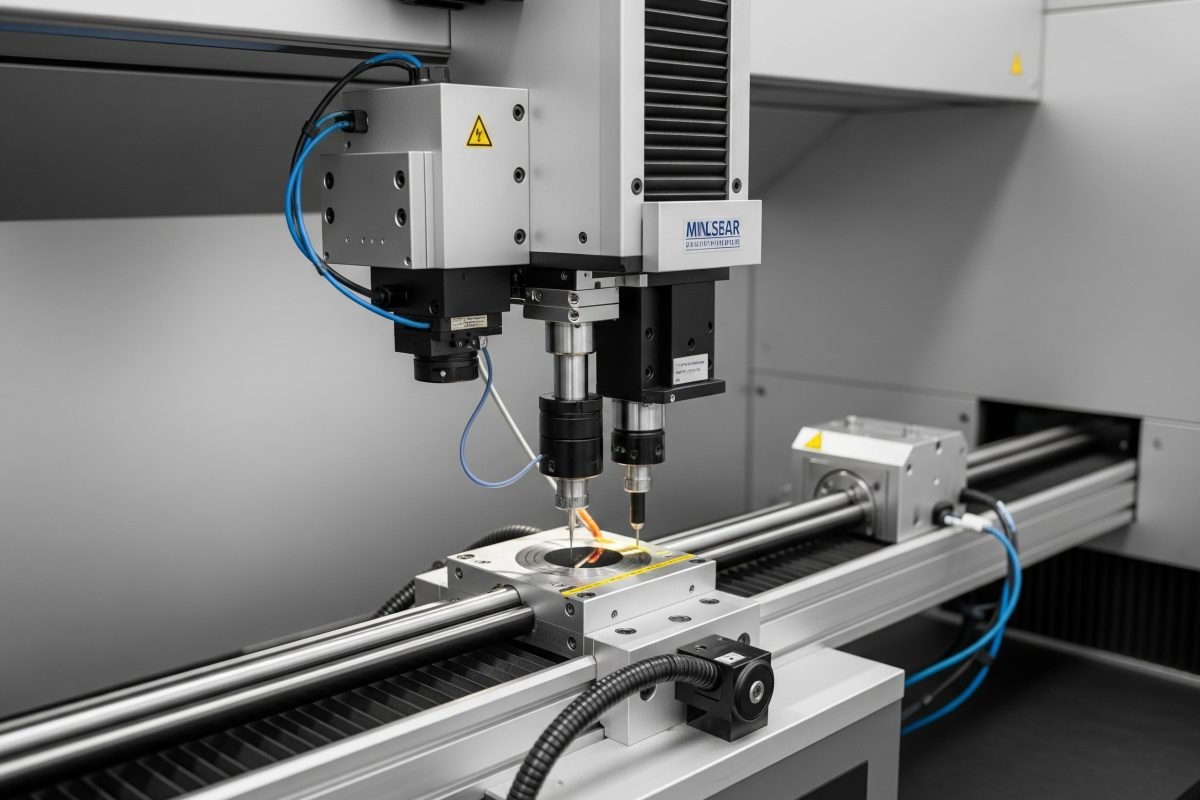

Apparecchiature di ispezione e misurazione

Guida di sonde, sensori o lenti ottiche per movimenti precisi nelle ispezioni dimensionali, nei controlli delle superfici, ecc.

Apparecchiature per la stampa e l'etichettatura

Per il posizionamento preciso e il movimento alternativo delle testine di stampa e dei bracci di etichettatura.

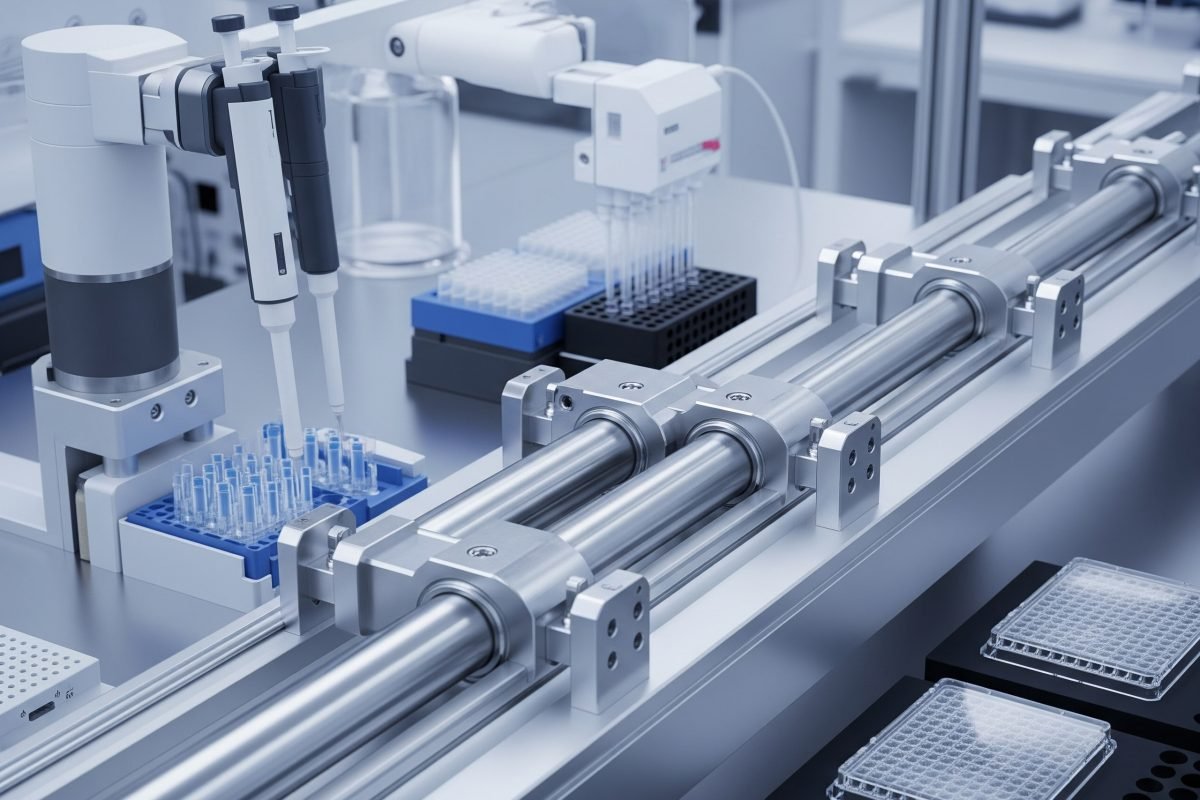

Automazione medica e di laboratorio

Per un controllo preciso del movimento nella manipolazione dei campioni, nelle stazioni di manipolazione dei liquidi, negli strumenti analitici, ecc.

Cilindro a scorrimento Consigli per l'installazione e la manutenzione

Note sull'installazione:

Assicurarsi che la superficie di montaggio abbia una planarità e una rigidità sufficienti per evitare la deformazione della slitta.
Distribuire il carico in modo uniforme sulla tavola di scorrimento e mantenere il centro di gravità del carico il più vicino possibile al centro della tavola.
Quando si collega il carico, evitare di applicare forze o momenti esterni eccessivi alla tavola di scorrimento.
Controllare che i collegamenti del tubo dell'aria siano corretti e sicuri per evitare perdite.
Per i modelli con sensori, installare e regolare correttamente le posizioni dei sensori per garantire segnali affidabili.

Manutenzione ordinaria:

Pulire regolarmente le guide di scorrimento e le parti mobili per rimuovere polvere e detriti.
Lubrificare periodicamente le guide con il grasso appropriato (consultare il manuale del prodotto) in base alla frequenza di utilizzo e all'ambiente.
Controllare che tutte le viti di fissaggio non siano allentate e, se necessario, serrarle.
Mantenere un'alimentazione d'aria pulita e asciutta per evitare che umidità e impurità entrino nella bombola.
Osservare la tavola di scorrimento per verificare che il funzionamento sia regolare, che non vi siano rumori insoliti o incastri.

Una corretta installazione e una regolare manutenzione sono fondamentali per un funzionamento stabile e di alta precisione a lungo termine dei cilindri di scorrimento.

Cilindro a scorrimento Domande frequenti

Quali sono i vantaggi di un cilindro a scorrimento rispetto a un cilindro standard con guide esterne?

I principali vantaggi dei cilindri a slitta risiedono nella loro integrazione e compattezza:

Struttura compatta: L'integrazione delle unità di azionamento e di guida comporta un ingombro ridotto, con conseguente risparmio di spazio per l'installazione.
Installazione semplificata: Elimina la necessità di progettare, selezionare e allineare guide esterne, riducendo i tempi e la complessità dell'assemblaggio.
Precisione garantita: I produttori garantiscono l'accuratezza della guida e il parallelismo dei movimenti in fabbrica, offrendo agli utenti una maggiore sicurezza.
Rigidità complessiva: Un design integrato offre in genere una migliore rigidità complessiva e resistenza ai momenti.

Sebbene un cilindro standard con guide esterne possa svolgere funzioni simili, i cilindri a slitta offrono spesso vantaggi in termini di spazio, comodità di installazione e prestazioni complessive, soprattutto nelle applicazioni con requisiti di spazio e precisione elevati.

Come si seleziona il modello di cilindro di scorrimento giusto in base alle condizioni di carico?

Quando si sceglie un cilindro di scorrimento, è fondamentale considerare l'entità, la direzione e il punto di applicazione del carico:

Carico assiale: La forza di spinta o di trazione lungo la direzione di movimento del cilindro, determinata principalmente dalle dimensioni dell'alesaggio e dalla pressione di esercizio.
Carico radiale: Forza che agisce perpendicolarmente alla direzione del moto sulla tavola di scorrimento.
Carico momentaneo: Momenti che causano l'inclinazione o la torsione della tavola di scorrimento a causa di carichi fuori centro o forze esterne (ad esempio, momento di beccheggio M_P, momento di imbardata M_Y, momento di rollio M_R).

È necessario calcolare o stimare questi valori di carico e momento per le condizioni di lavoro specifiche. Consultare quindi la "Tabella dei carichi e dei momenti ammissibili" per il modello corrispondente nel nostro catalogo prodotti. Assicurarsi che tutti i valori ammissibili per il cilindro a scorrimento selezionato siano superiori ai requisiti effettivi, con un margine di sicurezza adeguato. In caso di dubbio, si prega di consultate i nostri ingegneri tecnici.

Quale livello di precisione di guida possono raggiungere i cilindri di scorrimento?

La precisione di guida dei cilindri di scorrimento varia a seconda del tipo di guida utilizzata, della precisione di produzione e delle specifiche dimensionali. In generale:
- Cilindri di scorrimento con guide di scorrimento (ad esempio, boccole in bronzo) hanno in genere un parallelismo operativo compreso tra 0,1 e 0,3 mm per lunghezza di corsa e la precisione di ripetizione del posizionamento può essere compresa tra ±0,05 e ±0,2 mm.
- Cilindri di scorrimento con guide di rotolamento (ad esempio, cuscinetti a sfere lineari o guide a rulli incrociati) possono raggiungere una maggiore precisione. Il parallelismo operativo può essere migliore di 0,05 mm per lunghezza di corsa e la precisione di posizionamento ripetuto può raggiungere ±0,01 mm a ±0,05 mm o addirittura superiore.
I parametri di precisione specifici sono descritti nelle specifiche tecniche di ciascun modello. Per applicazioni di alta precisione, si consiglia di scegliere cilindri a slitta con guide di scorrimento di alta qualità.

I cilindri a scorrimento possono essere utilizzati in installazioni verticali? Quali sono le precauzioni?

Sì, molti cilindri a scorrimento possono essere utilizzati in installazioni verticali, ma occorre prestare particolare attenzione a quanto segue:

Carico Autopeso: Nel montaggio verticale, la gravità agisce costantemente sul carico. Assicurarsi che la forza di uscita del cilindro (quando si solleva) o la forza di tenuta (quando è statico) possa superare il peso del carico con un margine adeguato.
Frenata e prevenzione delle cadute: Per le applicazioni di sollevamento verticale, soprattutto in presenza di carichi pesanti o di rischi per la sicurezza, si raccomanda vivamente di installare dispositivi di frenatura meccanica esterni o meccanismi anticaduta. Affidarsi esclusivamente alla pressione dell'aria per trattenere il carico non è sicuro, in quanto una perdita d'aria o un guasto al sistema potrebbero causare la caduta del carico.
Guida alla vita della ferrovia: Nelle installazioni verticali, le guide possono subire una pressione unidirezionale continua; è necessario verificarne la durata nominale sotto l'influenza della gravità.
Selezione dell'ammortizzazione: È necessario scegliere un'ammortizzazione adeguata per assorbire l'impatto quando il carico si ferma in movimento verticale.
Raccomandazioni del produttore: Consultare sempre il manuale del prodotto o il produttore per verificare se il modello selezionato è adatto all'installazione verticale e per comprendere i parametri di prestazione specifici e le limitazioni in tali applicazioni.

La sicurezza è fondamentale quando si installano cilindri a scorrimento in verticale; adottare sempre misure di protezione sufficienti.

Come deve essere lubrificata e mantenuta la parte di guida di un cilindro di scorrimento?

La lubrificazione e la manutenzione della parte di guida del cilindro di scorrimento sono fondamentali per garantirne la precisione e la durata:

Tipo di lubrificazione: Utilizzare il grasso o l'olio appropriato in base al tipo di guida (scorrevole o a rotolamento) e alle raccomandazioni del produttore. Le guide a scorrimento utilizzano in genere un grasso a base di litio.
Intervallo di lubrificazione: L'intervallo dipende dalla frequenza di utilizzo, dalla velocità di funzionamento, dalle dimensioni del carico e dall'ambiente di lavoro. In genere si raccomanda di effettuare ispezioni regolari e di reintegrare il lubrificante. Alcuni cilindri a slitta possono essere dotati di autolubrificazione o di lubrificazione a lunga durata.
Metodo di lubrificazione: Di solito tramite gli ingrassatori sulla slitta di guida o smontando parzialmente le coperture di protezione. Eliminare il grasso vecchio e i contaminanti prima di aggiungere il nuovo lubrificante.
Pulizia: Pulire regolarmente le superfici delle guide per evitare che polvere, trucioli e altri corpi estranei penetrino nel meccanismo di guida, causando usura o incollaggio. Utilizzare un panno morbido per pulire; evitare detergenti corrosivi.
Ispezione: Controllare periodicamente che le guide e i carrelli non presentino segni di usura anomala, allentamento o danni. Controllare che i bulloni di montaggio siano serrati.

Seguire sempre le istruzioni specifiche di lubrificazione e manutenzione riportate nel manuale del prodotto.

Scegliere l'ideale Cilindro a scorrimento per il vostro controllo assi di precisione

La nostra serie di cilindri di scorrimento, grazie all'eccellente precisione di guida, all'elevata rigidità e alla struttura compatta, fornisce un supporto affidabile per il movimento lineare delle vostre apparecchiature di automazione. Esplorate subito i nostri prodotti o contattate il nostro team di esperti di pneumatica per ricevere consigli professionali sulla scelta e soluzioni personalizzate.

Esempio di ordine
