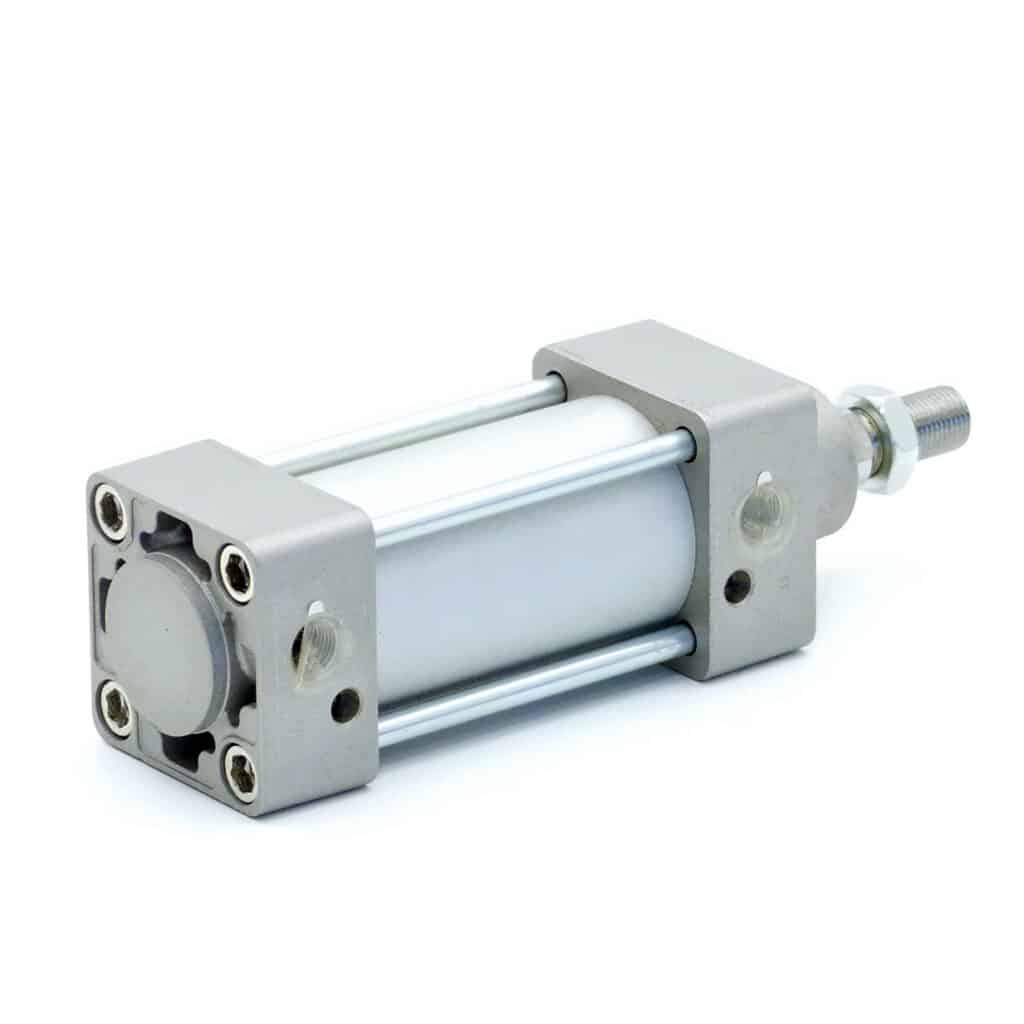

고온 환경용 시스템을 설계하는 엔지니어는 표준 부품이 극심한 열에서 치명적인 고장을 일으켜 비용이 많이 드는 다운타임, 안전 위험, 프로젝트 지연으로 예산과 평판이 손상될 수 있다는 사실을 알고 있기 때문에 공압 실린더 선택에 있어 중요한 결정을 내려야 합니다.
고온 공압 실린더에는 특수 씰 재료와 내열성 하우징이 필요합니다, 열팽창1 보정 및 향상된 윤활 시스템을 통해 150°C 이상에서 안정적으로 작동하며, 적절한 선택과 적용으로 까다로운 산업 공정에서 최대 350°C까지 연속 작동할 수 있습니다.
두 달 전, 저는 펜실베니아의 한 철강 가공 시설에서 표준 실린더가 280°C 어닐링 라인에서 계속 고장이 났던 공정 엔지니어 Robert와 함께 일한 적이 있습니다. PTFE 씰과 세라믹 코팅이 적용된 벱토 고온 로드리스 실린더로 교체한 후, 그의 시스템은 90일 이상 단 한 번의 고장 없이 지속적으로 작동하고 있습니다. 🔥
목차
- 고온 공압 애플리케이션을 정의하는 온도 범위는 무엇입니까?
- 소재 선택이 고온 성능에 어떤 영향을 미칠까요?
- 어떤 설계 기능으로 안정적인 고온 작동이 가능합니까?
- 장기적인 성공을 보장하는 설치 고려 사항은 무엇인가요?
고온 공압 애플리케이션을 정의하는 온도 범위는 무엇입니까?
온도 분류를 이해하면 엔지니어가 애플리케이션에 적합한 실린더 기술을 선택하는 데 도움이 됩니다.
고온 공압 애플리케이션은 고온(80-150°C), 고온(150-250°C), 극한(250-350°C), 초고온(350°C 이상)으로 분류되며, 각 범위에는 안정적인 작동을 위해 점차적으로 특화된 재료, 밀봉 시스템 및 열 관리 전략이 필요합니다.

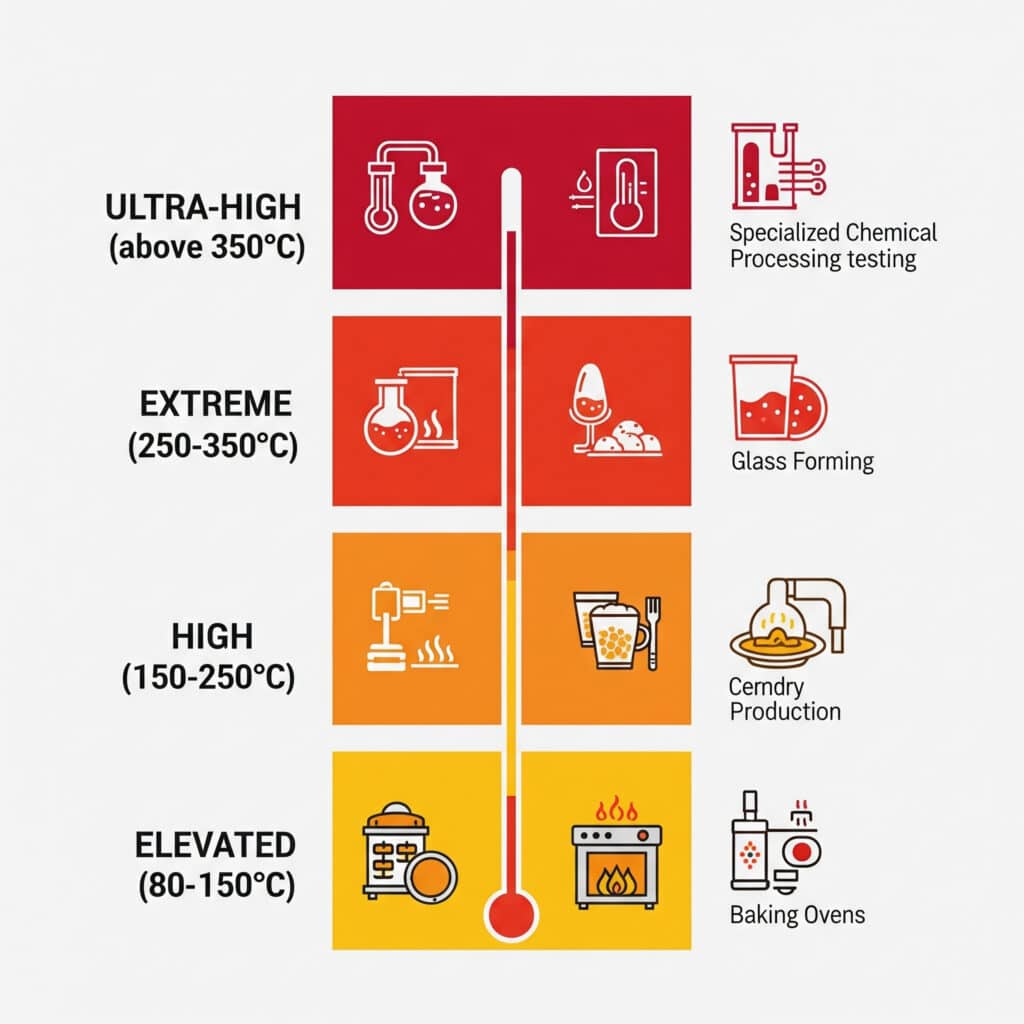

온도 분류 시스템
표준 및 고온 범위
| 온도 범위 | 분류 | 일반적인 애플리케이션 | 특별 요구 사항 |
|---|---|---|---|
| -10°C ~ 80°C | 표준 | 일반 제조 | 표준 씰/재료 |
| 80°C ~ 150°C | 상승 | 식품 가공, 건조 | 향상된 씰 |
| 150°C ~ 250°C | 높음 | 플라스틱, 유리 성형 | 전문 자료 |
| 250°C ~ 350°C | 익스트림 | 스틸, 세라믹 | 고급 엔지니어링 |
| 350°C 이상 | 매우 높음 | 항공우주, 연구 | 맞춤형 솔루션 |
산업별 온도 요구 사항
- 철강 가공 - 최대 300°C에서 압연 및 성형 작업 가능
- 유리 제조 - 성형 및 어닐링 공정용 200-280°C
- 플라스틱 사출 성형 - 가열 및 냉각 사이클의 경우 150-220°C
- 세라믹 생산 - 소성 및 유약 작업용 250-350°C
- 식품 가공 - 80-150°C의 멸균 및 조리 용도
열 순환 고려 사항
온도 변화에 따른 과제
고온 애플리케이션에는 종종 고온이 수반됩니다:
성능 영향 요인
- 봉인 성능 저하 온도에 따라 기하급수적으로 가속
- 윤활 고장 높은 온도에서 발생
- 재료 확장 공차 및 정렬에 영향을 미칩니다.
- 압력 변화 가스법 효과로 인해
- 구성 요소 스트레스 열 순환으로부터
소재 선택이 고온 성능에 어떤 영향을 미칠까요?
전략적인 소재 선택은 극한의 온도에서 실린더의 신뢰성과 서비스 수명을 결정합니다.
고온 실린더의 성능은 PTFE 또는 PEEK와 같은 내열 씰, 스테인리스 스틸 또는 세라믹 코팅 알루미늄과 같은 부식 방지 하우징, 극한 온도에 적합한 특수 윤활제, 열 손상으로부터 중요 부품을 보호하는 열 차단 코팅을 선택하는 데 달려 있습니다.
씰 재료 기술
고급 씰 옵션
- PTFE(폴리테트라플루오로에틸렌) - 200~260°C 애플리케이션에 적합
- PEEK(폴리에테르에테르케톤) - 최대 300°C의 뛰어난 성능
- 퍼플루오로 엘라스토머3 - 320°C에 대한 내화학성
- 금속 씰 - 350°C 이상의 최고 온도 내성
- 세라믹 복합재 - 극한의 내구성이 요구되는 특수 애플리케이션

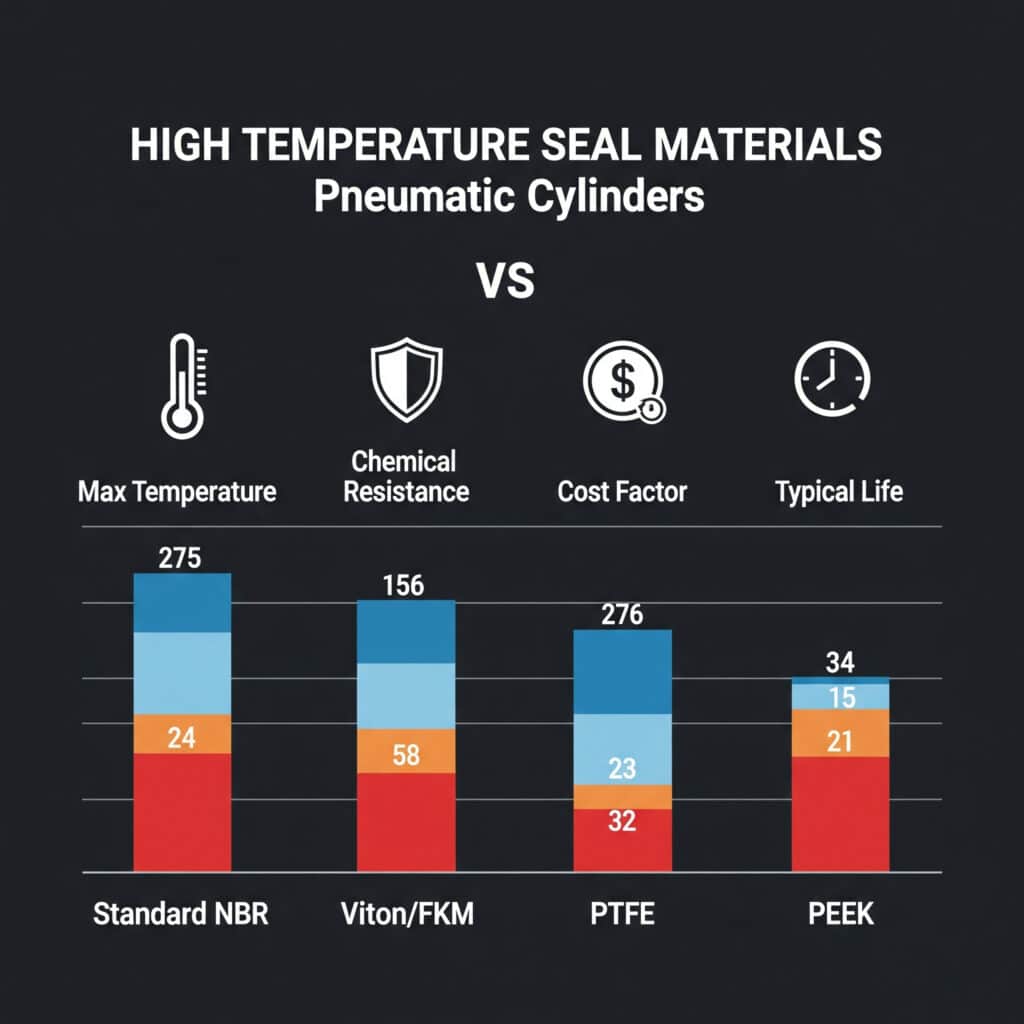

씰 성능 비교
| 재료 유형 | 최대 온도 | 내화학성 | 비용 요소 | 일반적인 생활 |
|---|---|---|---|---|
| 표준 NBR | 80°C | 제한적 | 1x | 6-12개월 |
| Viton/FKM | 200°C | 우수 | 3x | 12-18개월 |
| PTFE | 260°C | 우수 | 4x | 18-24개월 |
| PEEK | 300°C | 우수 | 6x | 24-36개월 |
하우징 및 구성 요소 재료
내열 하우징 옵션
- 스테인리스 스틸 316 - 300°C 기능으로 내식성 강화
- 인코넬 합금 - 극한의 온도 및 산화 저항성
- 세라믹 코팅 알루미늄 - 열 차단 특성을 갖춘 경량
- 처리된 주철 - 적당한 온도에서 비용 효율적
내부 구성 요소 고려 사항
저는 최근 캘리포니아에 있는 유리 제조 회사의 설계 엔지니어인 Maria가 240°C 성형 라인에서 지속적으로 발생하는 씰링 고장을 해결하는 데 도움을 주었습니다. PEEK 씰 기술로 업그레이드하고 적절한 열 관리를 구현한 결과, 표준 씰을 사용하면 매달 고장이 발생했던 실린더가 이제 18개월 이상 안정적으로 작동합니다. 🏭
윤활 시스템 요구 사항
고온 윤활유 특성
- 열 안정성 고장 및 탄화 방지
- 내산화성 서비스 간격 연장을 위한
- 점도 유지 넓은 온도 범위에서
- 호환성 씰 재료 및 시스템 구성 요소
- 낮은 변동성 윤활유 손실을 최소화하기 위해
전문 윤활 솔루션
- 합성 PAO 오일 최대 200°C의 온도에서
- 과불화화합물 극한의 화학 환경용
- 고체 윤활제 (MoS2, 흑연) 건식 애플리케이션용
- 그리스 제형 밀폐형 베어링 애플리케이션용
어떤 설계 기능으로 안정적인 고온 작동이 가능합니까?
특수 설계 요소로 열 문제를 해결하고 일관된 성능을 보장합니다.
안정적인 고온 작동을 위해서는 플로팅 마운트를 통한 열팽창 보정, 방열판 또는 능동 냉각을 통한 향상된 냉각 시스템, 가스 팽창 효과를 위한 압력 조절, 치명적인 고장을 방지하기 위한 다중 백업 씰이 있는 견고한 씰링 시스템이 필요합니다.
열 관리 시스템
패시브 냉각 솔루션
- 방열판 열 에너지를 발산하기 위해
- 열 장벽 핫존 격리
- 단열 시스템 민감한 구성 요소를 보호하기 위해
- 방사선 차폐 실린더에서 열을 반사하기 위해
- 대류 개선 핀 디자인을 통한
액티브 냉각 기술
확장 보상 설계

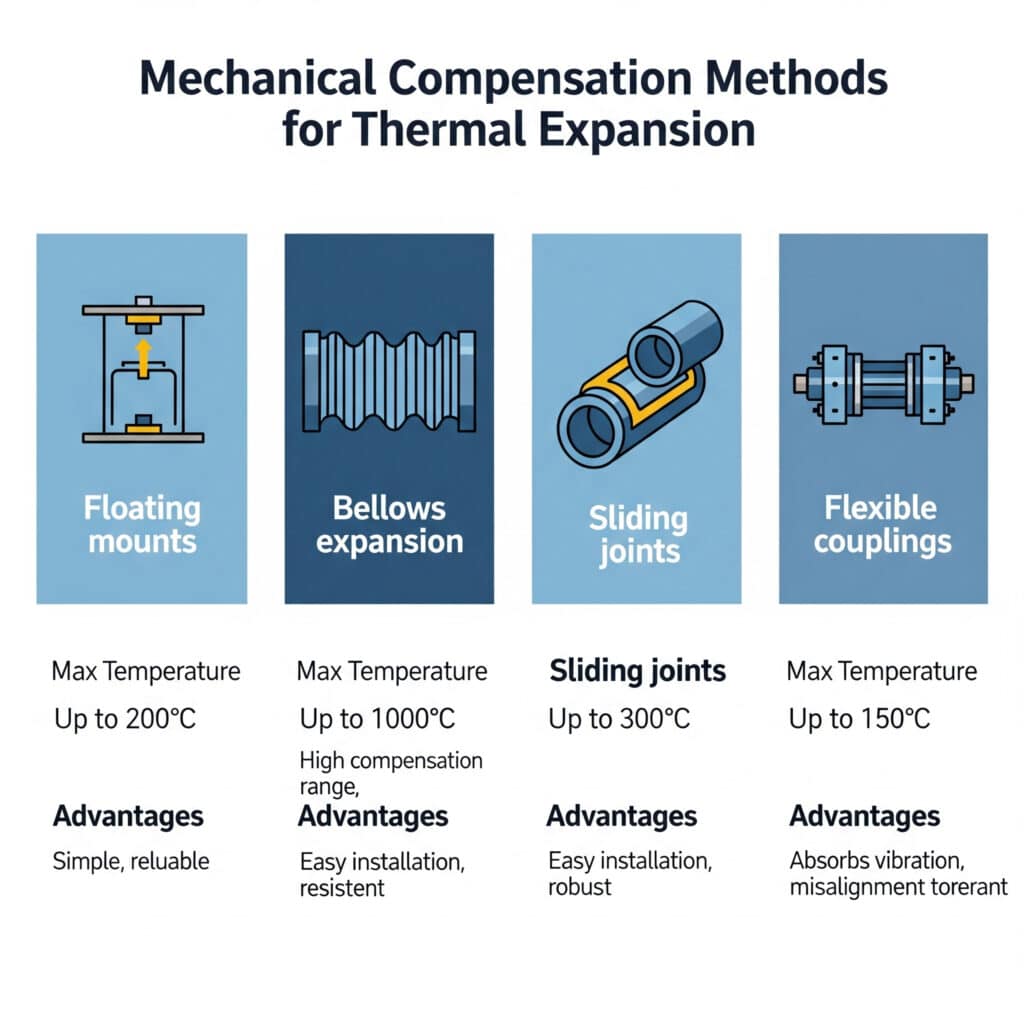

기계적 보정 방법
| 보상 유형 | 온도 범위 | 장점 | 애플리케이션 |
|---|---|---|---|
| 플로팅 마운트 | 최대 200°C | 간편하고 안정적인 | 일반 목적 |
| 벨로우즈 확장 | 최대 300°C | 정밀한 제어 | 중요한 정렬 |
| 슬라이딩 조인트 | 최대 250°C | 적은 유지보수 | 선형 애플리케이션 |
| 유연한 커플링 | 최대 350°C | 다중 축 | 복잡한 시스템 |
정밀 포지셔닝 고려 사항
- 열 드리프트 제어 시스템의 보상
- 기준점 온도 변화 시 안정성
- 보정 절차 열 효과의 경우
- 센서 배치 열원으로부터 멀리
향상된 봉인 전략
다중 씰 구성
- 기본 씰 주요 밀봉 기능
- 보조 씰 백업 보호로
- 와이퍼 씰 오염 물질을 배제하기 위해
- 버퍼 영역 봉인 단계 사이
- 압력 완화 씰 보호를 위한 시스템
동적 씰링 솔루션
- 스프링 장착 씰 접촉 압력 유지
- 자동 조정 디자인 마모 보상
- 모듈형 씰 카트리지 간편한 교체
- 모니터링 시스템 씰 상태 평가용
장기적인 성공을 보장하는 설치 고려 사항은 무엇인가요?
올바른 설치 관행은 고온 실린더 성능과 서비스 수명을 극대화합니다.
성공적인 고온 설치에는 열원으로부터의 열 차단, 확장을 위한 적절한 장착 유연성, 열 성장을 위한 적절한 여유 공간, 오염 물질로부터의 환경 보호, 성능을 추적하고 유지보수 필요성을 예측하는 종합적인 모니터링 시스템이 필요합니다.
마운팅 및 정렬 전략
열팽창 관리
- 유연한 마운팅 성장을 수용하는 시스템
- 클리어런스 계산 최대 확장을 위해
- 정렬 유지 관리 열 주기 동안
- 스트레스 해소 연결된 배관 및 배선
- 기초 안정성 열 부하 상태
설치 환경 준비
- 열 차폐 실린더 주변 설치
- 환기 시스템 열 제거용
- 액세스 조항 유지 관리 및 검사
- 안전 시스템 개인 보호용
- 비상 종료 기능
시스템 통합 요구 사항
제어 시스템 적응
- 온도 보정 포지셔닝 알고리즘에서
- 열 모니터링 경보 시스템 포함
- 압력 조절 가스 팽창 효과
- 주기 타이밍 열 반응에 대한 조정
- 안전 인터록 과열 보호용
유지 관리 액세스 계획
- 서비스 허가 부품 교체용
- 해제 조항 무거운 부품의 경우
- 도구 액세스 특수 유지보수 장비용
- 부품 보관 통제된 환경 조건에서
- 문서 시스템 열 성능 추적용
성능 모니터링 시스템
중요 매개변수 추적
- 작동 온도 지속적인 모니터링
- 압력 변화 주기 전반에 걸쳐
- 위치 정확도 시간 경과에 따른 성능 저하
- 주기 시간 마모를 나타내는 변화
- 진동 분석 베어링 상태
예측적 유지보수 통합
- 트렌드 분석 성능 저하
- 알람 임계값 중요한 매개변수의 경우
- 유지 관리 일정 실제 조건에 기반
- 부품 재고 고온 부품에 대한 최적화
벱토는 철강, 유리 및 세라믹 산업에서 광범위한 경험을 보유한 고온 공압 솔루션 전문 기업입니다. 당사의 엔지니어링 팀은 초기 설계 상담부터 설치 및 지속적인 유지보수 최적화에 이르기까지 포괄적인 애플리케이션 지원을 제공하여 가장 까다로운 열 환경에서도 안정적인 작동을 보장합니다. 🎯
결론
고온 공압 실린더의 성공은 온도 분류를 이해하고, 적절한 재료와 밀봉 기술을 선택하고, 열 관리 전략을 구현하고, 정밀도와 신뢰성을 유지하면서 열 팽창을 수용하는 적절한 설치 관행을 따르는 데 달려 있습니다.
고온 공압 실린더에 대한 FAQ
Q: 공압 실린더의 최대 온도 제한은 어떻게 되나요?
표준 공압 실린더는 일반적으로 최대 80°C까지 작동하며, 특수 고온 장치는 적절한 재료 선택을 통해 최대 350°C까지 안정적으로 작동할 수 있지만, 고급 엔지니어링이 필요한 특정 애플리케이션의 경우 맞춤형 솔루션이 400°C를 초과할 수도 있습니다.
Q: 온도가 공압 실린더 성능에 어떤 영향을 미치나요?
고온은 씰 성능 저하, 윤활유 고장, 공차에 영향을 미치는 열팽창, 가스 법칙으로 인한 압력 변화, 부품 마모 가속화를 유발하므로 안정적인 작동을 유지하기 위해 특수 소재와 설계 기능이 필요합니다.
Q: 고온 실린더는 표준 유닛보다 훨씬 더 비쌉니까?
고온 실린더는 특수 소재, 고급 밀봉 시스템, 향상된 제조 공정으로 인해 일반적으로 표준 유닛보다 200-400% 더 비싸지만 이러한 투자로 인해 열 애플리케이션에서 비용이 많이 드는 고장 및 다운타임을 방지할 수 있습니다.
Q: 고온 실린더는 얼마나 자주 유지보수가 필요하나요?
유지보수 주기는 작동 온도와 조건에 따라 달라지며, 일반적으로 극한 환경(250°C 이상)의 경우 3~6개월, 고온 서비스(80~150°C)의 경우 12~18개월이며, 적절한 모니터링을 통해 서비스 수명을 연장할 수 있습니다.
Q: 고온 애플리케이션을 위해 기존 실린더를 개조할 수 있나요?
고온 서비스를 위해 표준 실린더를 개조하는 것은 일반적으로 하우징 재료 제한, 씰 홈 설계 및 열팽창 고려 사항으로 인해 권장되지 않으므로 특수 제작된 고온 장치가 더 안전하고 신뢰할 수 있는 선택입니다.
