Controlo mãos-livres sem esforço com Válvulas direcionais acionadas por pedal

Dê autonomia aos seus operadores e simplifique os fluxos de trabalho com as nossas robustas válvulas direcionais acionadas por pedal. Concebidas para aplicações em que as mãos estão ocupadas ou para maior segurança, estas válvulas proporcionam um controlo pneumático fiável e direto com um simples acionamento por pedal, aumentando a produtividade e o conforto do operador.

Principais benefícios da nossa Válvulas acionadas por pedal

Operação mãos-livres

Permite aos operadores controlar os sistemas pneumáticos mantendo as mãos livres para outras tarefas, melhorando o fluxo de trabalho e a eficiência.

Segurança e ergonomia melhoradas

Reduz o esforço do operador e pode ser integrado em circuitos de segurança, especialmente em máquinas que requerem acções coordenadas das mãos e dos pés.

Durável e fiável

A construção robusta com materiais de alta qualidade garante um desempenho duradouro em ambientes industriais difíceis e utilização frequente.

Compreensão Válvula acionada por pedal Desenhos

Controlo direto aos seus pés

As válvulas direcionais acionadas com o pé proporcionam uma forma simples e eficaz de controlar manualmente os circuitos pneumáticos. O acionamento do pedal faz deslocar diretamente a bobina ou o gatilho da válvula, redireccionando o fluxo de ar para acionar cilindros ou outros dispositivos pneumáticos. São ideais para operações intermitentes ou quando o controlo elétrico não é prático.

Caraterísticas e tipos comuns:

Mecanismo do pedal: Pedais de conceção ergonómica para um funcionamento confortável e eficiente, muitas vezes com superfícies antiderrapantes.
Função da válvula: Disponível em várias configurações como 3/2 vias, 4/2 vias ou 5/2 vias para controlar actuadores de simples ou duplo efeito.
Mecanismo de devolução: Normalmente, retorno por mola (a válvula regressa à sua posição normal quando o pedal é libertado) ou detentor (a válvula permanece na posição actuada até ser novamente pedalada).
Proteção (opcional): Muitos modelos oferecem protecções dos pedais para evitar o acionamento acidental e aumentar a segurança do operador.

O nosso Borda técnica da válvula acionada por pedal

Design de pedal resistente

Construído com materiais de elevada resistência para suportar a utilização repetida com os pés e condições industriais adversas.

Núcleo de válvula fiável

Os componentes internos da válvula, concebidos com precisão, asseguram uma vedação positiva, baixas fugas e uma atuação consistente ao longo do tempo.

Protecções de segurança opcionais

Disponível com protecções de pedal robustas para evitar operações acidentais e proteger o pé do operador.

Instalação fácil

Ligações de porta padrão e orifícios de montagem para uma integração direta em sistemas novos ou existentes.

Parâmetros-chave para a seleção Válvulas acionadas por pedal

Função da válvula

Por exemplo, 3/2 NF, 3/2 NA, 5/2 (retorno por mola ou detentor).

Tamanho do porto

Tamanhos comuns como G1/4″, G3/8″, G1/2″.

Gama de pressão de funcionamento

Pressão máxima e mínima que a válvula pode suportar.

Caudal (Cv / Kv)

Indica a capacidade do caudal de ar da válvula.

Tipo de acionamento do pedal

Retorno por mola, com retenção (fecho), com ou sem proteção.

Material da carroçaria

Tipicamente, liga de alumínio robusta ou ferro fundido para maior durabilidade.

Temperatura ambiente

Gama de temperaturas de funcionamento.

Montagem

Fixação no chão através de orifícios na base.

Para obter parâmetros pormenorizados, consultar os manuais de cada produto ou consultar os nossos especialistas técnicos.

Aplicações típicas de Válvulas acionadas por pedal

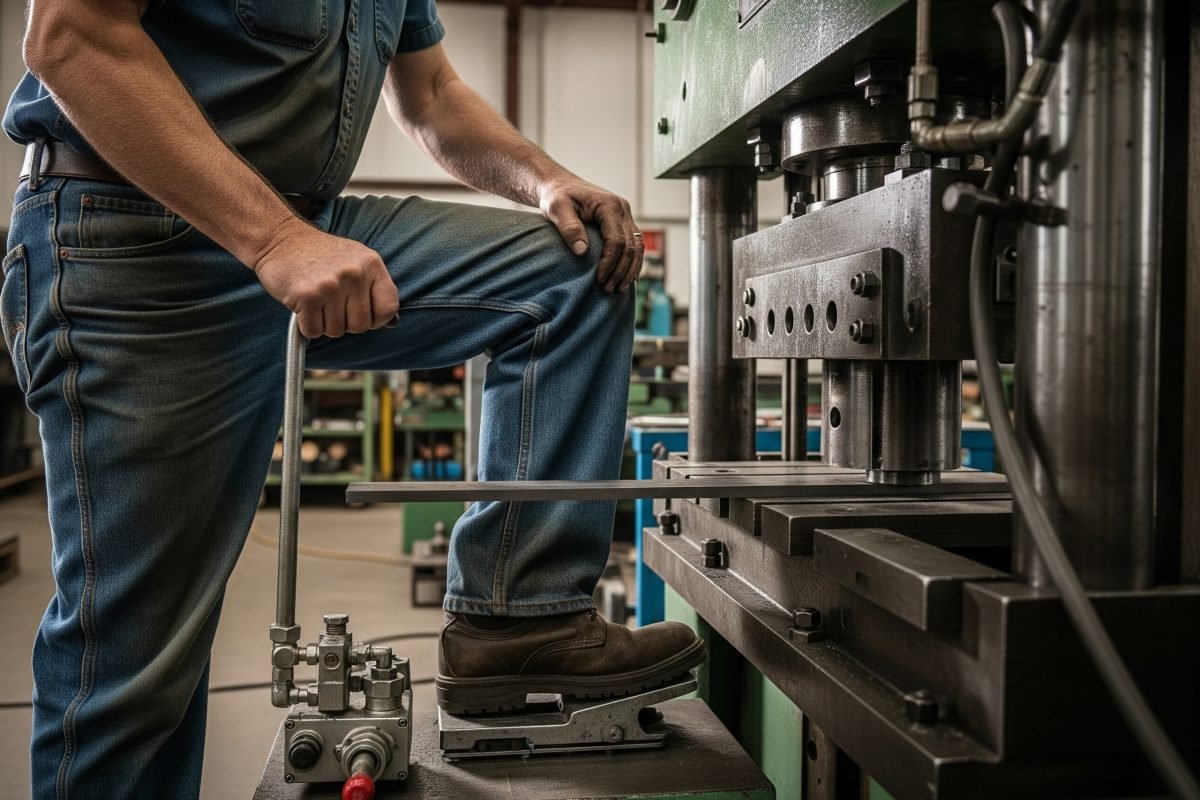

Prensas e máquinas de corte

Para o controlo pelo operador de operações de estampagem, conformação ou corte em que as mãos devem estar livres para manusear o material.

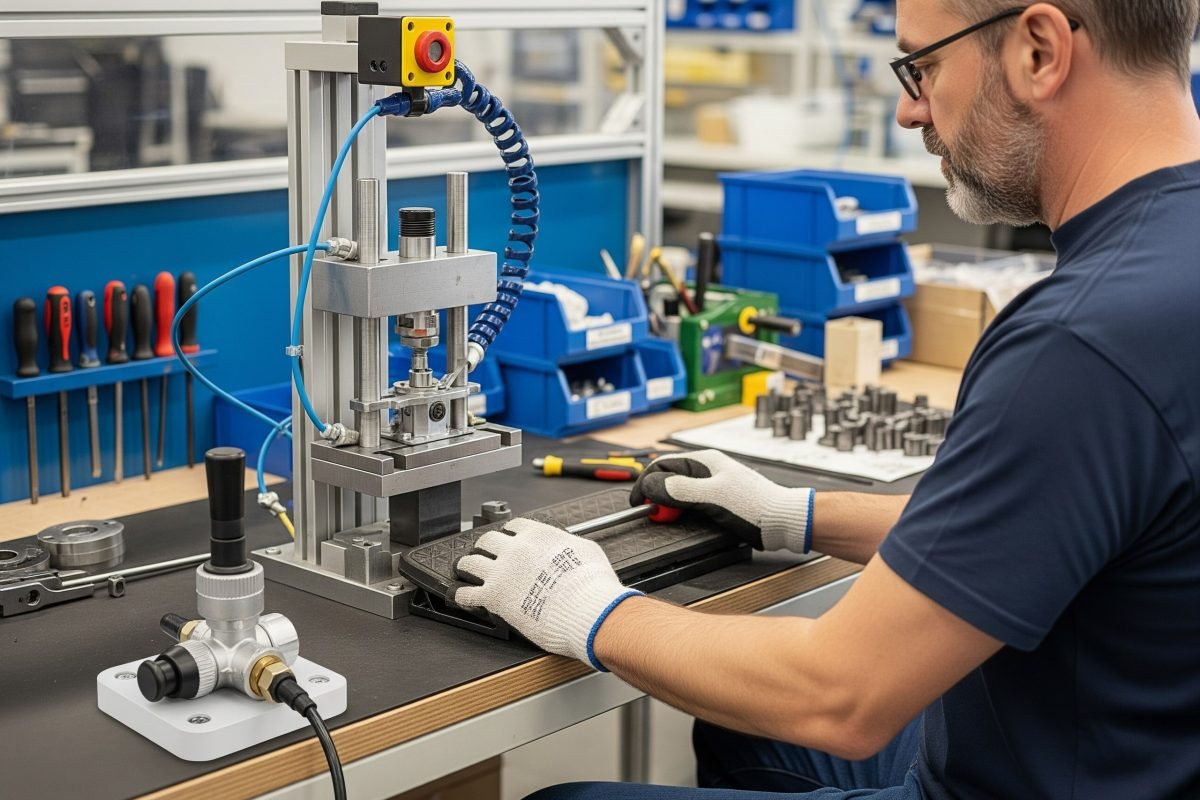

Estações de montagem e trabalho

Controlo de dispositivos de fixação, pequenas prensas ou ferramentas de posicionamento, permitindo que os operadores utilizem ambas as mãos para tarefas de montagem.

Equipamento de manuseamento de materiais

Operar elevadores, basculantes ou mecanismos de transporte simples em que o controlo por pedal é mais conveniente ou seguro.

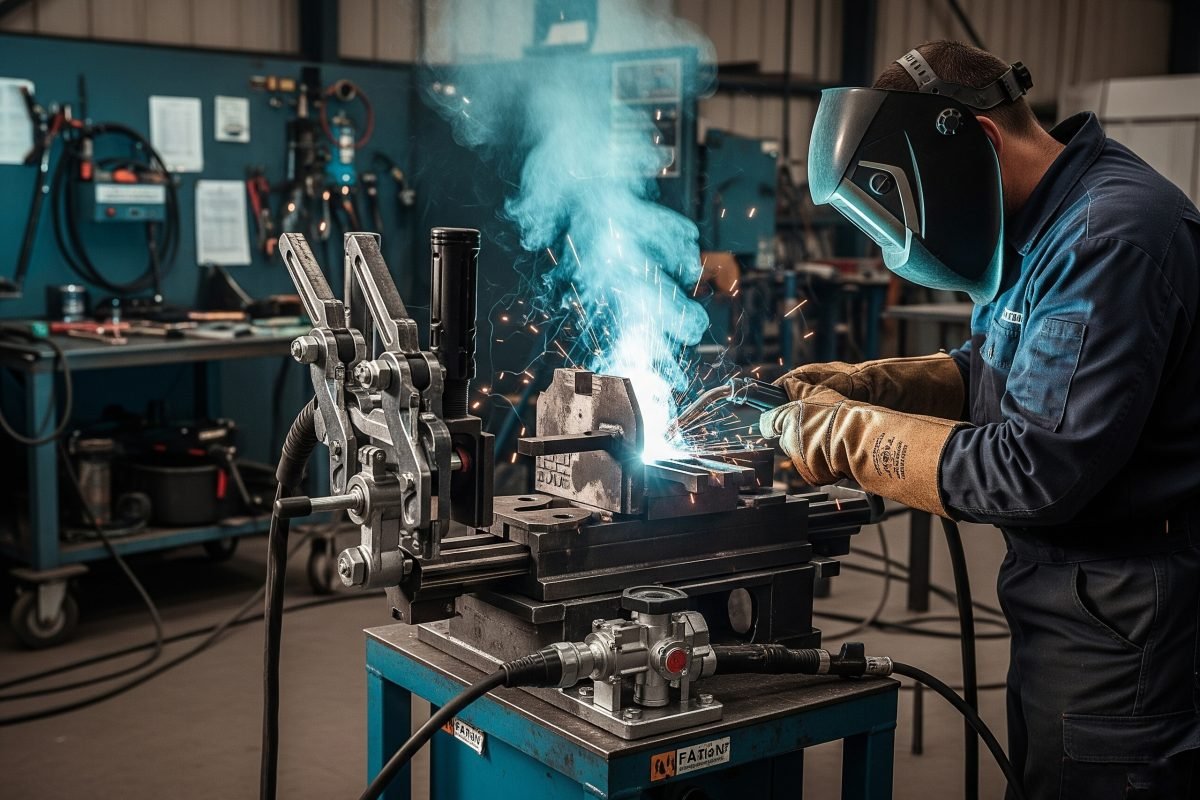

Dispositivos de soldadura e brasagem

Acionamento de pinças ou posicionadores, permitindo que o soldador se concentre no processo de soldadura com ambas as mãos.

Equipamento médico e dentário

Proporciona um controlo mãos-livres para cadeiras de doentes, mesas de exame ou determinadas funções de ferramentas.

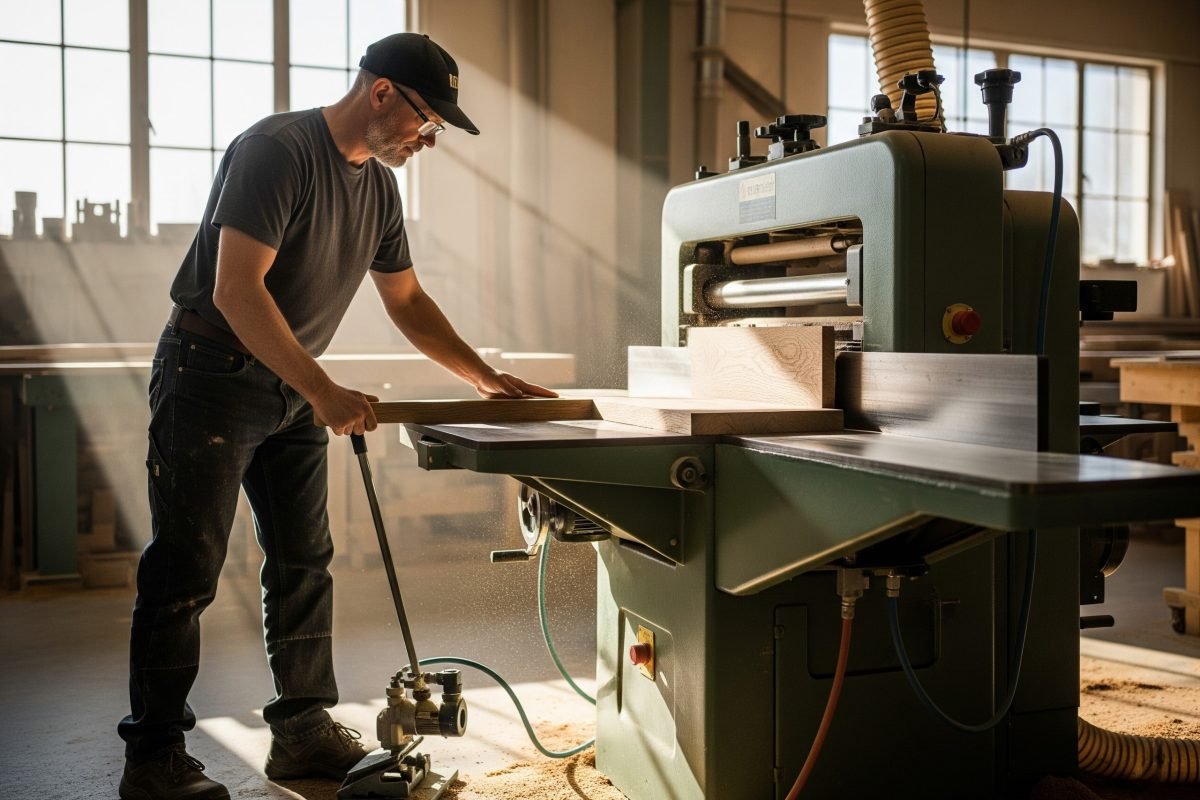

Máquinas têxteis e para trabalhar madeira

Para controlar várias funções de máquinas em que os operadores têm de guiar os materiais com as mãos.

Válvula acionada por pedal Instalação e manutenção

Melhores práticas de instalação:

Montar a válvula de forma segura numa superfície estável e plana para evitar movimentos durante o funcionamento.
Posicionar a válvula de forma ergonómica para um acesso confortável e seguro do operador ao pedal.
Certifique-se de que as linhas de ar estão corretamente ligadas às portas de entrada, saída e exaustão designadas.
Utilizar ar comprimido limpo e seco dentro do intervalo de pressão especificado para a válvula.
Se utilizar um modelo com uma proteção do pedal, certifique-se de que esta está corretamente instalada e não obstrui o movimento do pedal.

Manutenção de rotina:

Inspecionar periodicamente o mecanismo do pedal quanto a um funcionamento suave, desgaste ou danos. Mantenha-o livre de detritos.
Verifique se existem fugas de ar à volta dos orifícios e do corpo da válvula. Aperte os encaixes conforme necessário.
Verificar se a mola de retorno (para os modelos com retorno por mola) está a funcionar corretamente.
Limpar regularmente o exterior da válvula.
Se a válvula ficar rígida ou se a atuação for inconsistente, verifique se existe contaminação interna ou desgaste (consulte o manual para obter informações sobre a possibilidade de manutenção).

Despressurizar sempre o sistema pneumático antes de efetuar qualquer manutenção nas válvulas acionadas por pedal.

Válvula acionada por pedal FAQs

Quando é que uma válvula acionada por pedal é uma melhor escolha do que uma válvula acionada por mão?

As válvulas acionadas por pedal são preferíveis quando:

As mãos do operador são necessárias para segurar ou manipular a peça de trabalho (por exemplo, em prensas, estações de montagem, soldadura).
É necessário um acionamento frequente e repetitivo, e a operação com o pé pode reduzir a fadiga do braço/mão.
Uma sequência específica de operações requer movimentos coordenados das mãos e dos pés para segurança ou eficiência.
O ambiente de funcionamento torna a operação manual difícil ou menos segura.

Quais são as funções típicas (por exemplo, 3/2, 5/2) disponíveis para válvulas acionadas por pedal?

As válvulas direcionais acionadas por pedal estão normalmente disponíveis em funções de válvulas pneumáticas standard:

3/2 vias: Três orifícios, duas posições. Normalmente utilizado para controlar cilindros de ação simples ou para fornecer um sinal de ar ligado/desligado. Pode ser Normalmente Fechado (NF) ou Normalmente Aberto (NA).
4/2 vias ou 5/2 vias: Quatro ou cinco orifícios, duas posições. Utilizado para controlar cilindros de duplo efeito, proporcionando extensão e retração.
5/3 vias (menos comum nos pedais básicos): Cinco portas, três posições (por exemplo, centro fechado, centro de escape). Estes oferecem um controlo mais complexo, como a paragem de um cilindro a meio do curso, e são normalmente encontrados com accionadores de alavanca ou selectores mais sofisticados em vez de simples pedais.

A escolha depende do tipo de atuador a ser controlado e da lógica de circuito desejada.

As válvulas acionadas por pedal estão equipadas com protecções de segurança?

Sim, estão disponíveis muitos dos nossos modelos de válvulas acionadas por pedal com protecções de segurança opcionais ou integradas. Estes protectores foram concebidos para:
- Evitar o acionamento acidental do pedal por queda de objectos ou contacto involuntário com o pé.
- Proteger o pé do operador de potenciais perigos na área de trabalho.
- Melhorar a segurança geral da máquina, especialmente em ambientes industriais movimentados.
Ao selecionar uma válvula acionada por pedal, verifique as especificações do produto para ver se uma proteção está incluída ou disponível como acessório para o modelo específico em que está interessado.

Qual é a diferença entre uma válvula de pedal com retorno por mola e uma válvula de pedal com retenção (bloqueio)?

Isto descreve como a válvula se comporta depois de o pedal ser premido:

Retorno por mola (momentâneo): Quando se carrega no pedal, a válvula passa para a sua posição de atuação. Assim que se retira o pé, uma mola interna faz regressar o pedal e a bobina da válvula à sua posição original (de repouso). A válvula só é acionada enquanto o pedal estiver ativamente pressionado.
Detentor (com trinco ou com manutenção): Quando se carrega no pedal, a válvula muda para a sua posição actuada e permanece nessa posição mesmo depois de retirar o pé. Para voltar a colocar a válvula na sua posição original (ou mudar para outra posição), é normalmente necessário premir novamente o pedal ou acionar um mecanismo de libertação separado em alguns modelos.

Escolha o retorno por mola para acções momentâneas (por exemplo, deslocar um cilindro) e a retenção para acções sustentadas (por exemplo, manter uma pinça engatada até ser libertada manualmente).

Que tipo de manutenção requerem normalmente as válvulas acionadas por pedal?

As válvulas acionadas por pedal são geralmente robustas, mas como qualquer dispositivo mecânico, beneficiam de manutenção periódica:

Limpeza: Mantenha o pedal e a área circundante sem sujidade, detritos e derrames de fluidos que possam interferir com o movimento do pedal ou danificar os componentes.
Inspeção do mecanismo do pedal: Verifique se o curso do pedal é suave, se os pontos de articulação estão seguros e se a mola de retorno funciona corretamente (se aplicável). Lubrifique os pontos de articulação com moderação, se recomendado pelo fabricante.
Verificar a existência de fugas de ar: Procure sons sibilantes à volta dos orifícios ou do corpo da válvula, indicando um potencial desgaste do vedante ou acessórios soltos.
Fixação segura: Certifique-se de que a válvula ainda está firmemente aparafusada ao chão ou à máquina.
Qualidade do ar: Continuar a fornecer ar limpo e seco para evitar que os componentes internos da válvula se colem ou se desgastem prematuramente.

Consulte o manual específico do produto para obter recomendações de manutenção específicas para cada modelo.

Aumente o seu controlo com o nosso Válvulas acionadas por pedal

Aumente a eficiência e a segurança do operador com as nossas fiáveis e duradouras válvulas direcionais acionadas por pedal. Explore a nossa seleção para encontrar a solução mãos-livres ideal para as suas necessidades de controlo pneumático, ou contacte os nossos especialistas para obter assistência personalizada.
