Химическая несовместимость разрушает уплотнения приводов в течение нескольких недель, а не лет, вызывая катастрофические отказы, которые останавливают целые производственные линии. Большинство инженеров обнаруживают ограничения по материалу уплотнений только после дорогостоящего простоя, когда их "стандартные" уплотнения растворяются, разбухают или трескаются под воздействием химических веществ.
Правильный выбор материала уплотнения, основанный на химической совместимости, может продлить срок службы привода от нескольких месяцев до 5+ лет в жестких химических средах. Такие материалы, как FFKM (перфторэластомер), обеспечивают универсальную химическую стойкость, а NBR (нитрил) - экономически эффективные решения для углеводородных применений. Понимание таблицы химической стойкости имеет решающее значение для предотвращения преждевременного разрушения уплотнений.
Только в прошлом месяце я получил срочный звонок от расстроенного руководителя предприятия, на котором за две недели произошло три отказа приводов, и все они были вызваны разрушением уплотнений в результате упущенного из виду процесса химической очистки. Эту дорогостоящую ошибку можно было предотвратить при правильном выборе материала уплотнения. 😰
Оглавление
- Как различные химические среды влияют на эффективность уплотнения привода?
- Какие уплотнительные материалы обладают наилучшей химической стойкостью?
- Каковы компромиссы между стоимостью и производительностью при выборе уплотнительного материала?
- Как выбрать подходящий материал уплотнения для конкретного применения?
Как различные химические среды влияют на эффективность уплотнения привода?

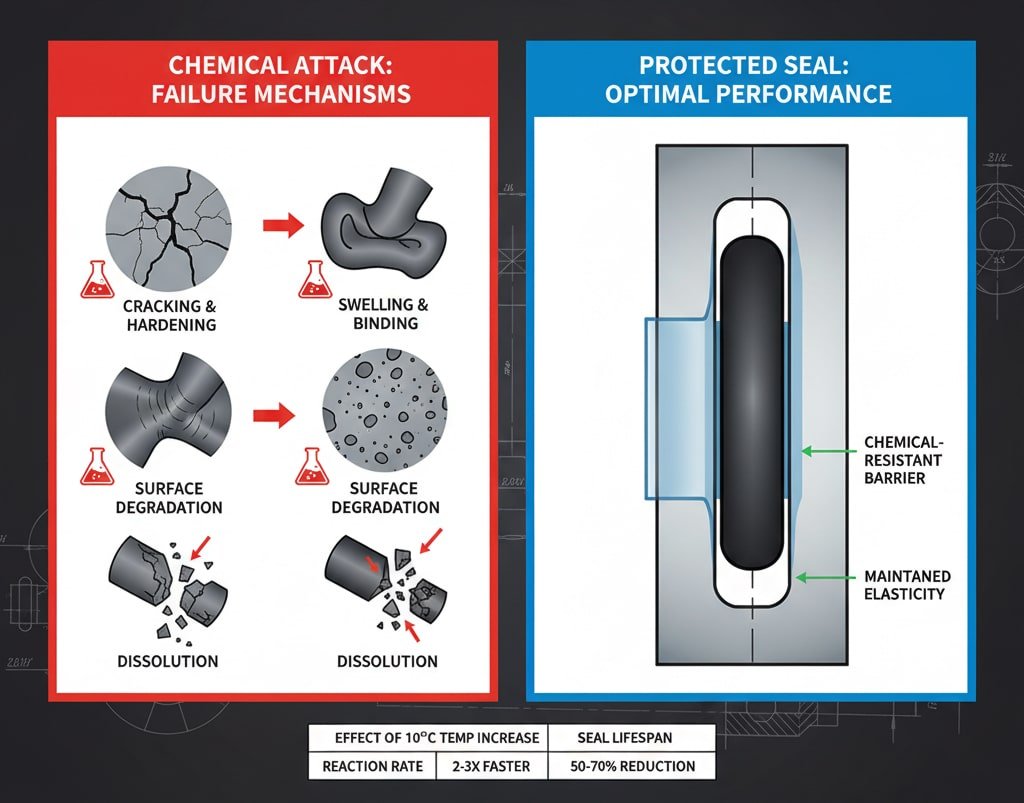

Химическое воздействие создает множество механизмов разрушения уплотнений приводов, от мгновенного растворения до постепенного ухудшения свойств с течением времени.
Химическая среда влияет на уплотнения через набухание (увеличение объема до 40%), затвердевание (дюрометр1 изменения на 20+ баллов), растрескивание (разрушение под напряжением) и растворение (разрушение материала), причем температура воздействия усиливает эти эффекты в 2-3 раза на каждые 10°C.
Основные механизмы химического нападения
Понимание того, как химические вещества повреждают уплотнения, помогает предсказать режимы отказа:
Разбухание и усадка
- Чрезмерная отечность: Уплотнения упираются в канавки, увеличивая трение
- Эффекты усадки: Потеря контактного давления уплотнения
- Размерная нестабильность: Непредсказуемые колебания производительности
- Повреждение канавки: Разбухшие уплотнения могут расколоть детали корпуса
Изменения химических свойств
- Изменение твердости: Изменения дюрометра влияют на гибкость
- Потеря прочности на разрыв: Снижение сопротивления разрыву при нагрузках
- Набор для сжатия: Постоянная деформация после химического воздействия
- Деградация поверхности: Шероховатость, ускоряющая износ
| Химический класс | Первичный эффект | Типичное повреждение | Время до провала |
|---|---|---|---|
| Кислоты (pH <3) | Гидролиз2 | Растрескивание, затвердевание | 1-6 месяцев |
| Основания (pH >11) | Омыление3 | Смягчение, разбухание | 2-8 месяцев |
| Углеводороды | Отек | Увеличение объема | 3-12 месяцев |
| Окислители | Расщепление цепи4 | Растрескивание, хрупкость | 1-3 месяца |
Реальный случай химической аварии
Я работал с Робертом, инженером-технологом на химическом заводе в Хьюстоне, штат Техас. В системе очистки на месте (CIP) его предприятия использовались едкие растворы, которые разрушали стандартные уплотнения NBR каждые 6 недель. После перехода на наши приводы Bepto с уплотнениями из EPDM, специально предназначенными для щелочной среды, интервалы между техническими обслуживаниями Роберта увеличились до более чем 2 лет, что позволило его компании ежегодно экономить $15 000 на замене. 🧪
Какие уплотнительные материалы обладают наилучшей химической стойкостью?
Различные семейства эластомеров обеспечивают разный уровень химической стойкости, а специализированные составы предназначены для конкретных химических сред.
FFKM (перфторэластомер) обладает самой высокой химической стойкостью, но стоит в 10-20 раз дороже стандартных материалов, в то время как FKM (фторэластомер) обеспечивает отличные характеристики для большинства промышленных химикатов при умеренной стоимости, а специализированные соединения, такие как EPDM, превосходно работают в таких специфических условиях, как пар и щелочная среда.
Полный справочник по материалам для уплотнений
Материалы повышенной химической стойкости
FFKM (перфторэластомер) - Kalrez®, Chemraz®
- Диапазон температур: от -15°C до +327°C
- Химическая стойкость: Превосходно почти для всех химикатов
- Приложения: Полупроводники, фармацевтика, экстремальная химия
- Ограничения: Очень высокая стоимость, ограниченная гибкость при низких температурах
FKM (фторэластомер) - Viton®, Fluorel®
- Диапазон температур: от -26°C до +204°C
- Химическая стойкость: Отлично подходит для кислот, углеводородов, окислителей
- Приложения: Химическая обработка, автомобилестроение, аэрокосмическая промышленность
- Ограничения: Плохая работа с паром, аминами, кетонами
Стандартные промышленные материалы
EPDM (этилен-пропилен-диеновый мономер)
- Диапазон температур: от -54°C до +149°C
- Химическая стойкость: Отлично подходит для пара, щелочных растворов
- Приложения: Пищевая промышленность, паровое хозяйство, водоподготовка
- Ограничения: Плохая устойчивость к углеводородам
NBR (нитрил-бутадиеновый каучук)
- Диапазон температур: от -40°C до +121°C
- Химическая стойкость: Отлично подходит для нефтепродуктов
- Приложения: Гидравлические системы, перекачка топлива, общепромышленные
- Ограничения: Плохая устойчивость к озону и атмосферным воздействиям
| Материал | Рейтинг химической стойкости | Фактор стоимости | Лучшие приложения |
|---|---|---|---|
| FFKM5 | Превосходно (химикаты 95%) | 20x | Экстремальное химическое обслуживание |
| FKM | Очень хорошо (химикаты 80%) | 5x | Общая химическая обработка |
| EPDM | Хорошо (химикаты 60%) | 2x | Работа с паром и щелочью |
| NBR | Ярмарка (химикаты 40%) | 1x | Применение углеводородов |
Каковы компромиссы между стоимостью и производительностью при выборе уплотнительного материала?
Соотношение первоначальных затрат на материалы и срока службы и предотвращения простоев требует тщательного анализа общей стоимости владения.
Хотя первоначальная стоимость уплотнений премиум-класса в 5-20 раз выше, они часто обеспечивают в 3-10 раз больший срок службы в жестких химических средах, что делает их экономически эффективными, когда стоимость простоя превышает $1 000 в час или интервалы замены составляют менее 6 месяцев при использовании стандартных материалов.
Анализ совокупной стоимости владения
Компоненты прямых затрат
- Стоимость материала: Первоначальный материал уплотнения премиум-класса
- Стоимость рабочей силы: Время установки и замены
- Стоимость простоя: Производственные потери во время технического обслуживания
- Инвентарная стоимость: Запасные части и чрезвычайные закупки
Скрытые факторы стоимости
- Риск загрязнения: Проблемы с качеством продукции, вызванные отказом уплотнений
- Вопросы безопасности: Воздействие химических веществ во время аварийного ремонта
- Влияние на надежность: Незапланированное техническое обслуживание нарушает графики
- Последствия для гарантии: Повреждение оборудования в результате нарушения герметичности
Пример расчета затрат и выгод
Рассмотрим химическую обработку с затратами на простой $5 000/час:
| Материал уплотнения | Первоначальная стоимость | Срок службы | Ежегодные замены | Общие годовые расходы |
|---|---|---|---|---|
| NBR (стандарт) | $50 | 3 месяца | 4 | $20,200 |
| FKM (премиум) | $250 | 18 месяцев | 0.67 | $3,500 |
| FFKM (Ultra) | $1,000 | 60 месяцев | 0.2 | $1,200 |
Расчет включает в себя стоимость материала + $5,000 стоимость простоя на замену
Недавно я помогал Марии, управляющей фармацевтическим производством в Нью-Джерси. Она сомневалась в 15-кратном увеличении стоимости уплотнений FFKM, пока мы не подсчитали, что текущие отказы уплотнений обходятся ей в $30 000 в год только за счет простоев. После перехода на наши приводы Bepto с уплотнениями FFKM Мария отказалась от внепланового технического обслуживания и добилась полного соответствия нормативным требованиям. 💊
Как выбрать подходящий материал уплотнения для конкретного применения?
Систематический выбор материала уплотнения требует оценки химического воздействия, условий эксплуатации и требований к эксплуатационным характеристикам с помощью структурированного процесса принятия решений.
Правильный выбор материала для уплотнения состоит из четырех этапов: определение всех химических воздействий, включая чистящие средства, определение диапазонов рабочих температур и давления, оценка требуемого срока службы и стоимости замены, затем перекрестные таблицы химической совместимости для выбора оптимального соотношения характеристик и стоимости материала.
Систематический процесс отбора
Шаг 1: Оценка химической среды
- Основные химические вещества: Основные технологические жидкости и газы
- Вторичное облучение: Чистящие средства, дезинфицирующие средства, химикаты для технического обслуживания
- Уровни концентрации: Разбавленные и концентрированные растворы
- Продолжительность воздействия: Непрерывный и прерывистый контакт
Шаг 2: Анализ условий эксплуатации
- Экстремальные температуры: Максимальная и минимальная рабочие температуры
- Требования к давлению: Статические и динамические нагрузки под давлением
- Частота циклов: Циклы хода привода в час/день
- Экологические факторы: УФ-излучение, озон, погодные условия
Шаг 3: Требования к производительности
- Целевые показатели срока службы: Допустимые интервалы замены
- Допуск на утечку: Требования к внутреннему и внешнему уплотнению
- Соображения, связанные с трением: Плавная работа в сравнении с поведением прилипания-скольжения
- Соблюдение нормативных требований: FDA, USP или другие отраслевые стандарты
Матрица принятия решений по выбору
| Фактор приоритета | Вес | NBR | EPDM | FKM | FFKM |
|---|---|---|---|---|---|
| Химическая стойкость | 40% | 2 | 3 | 4 | 5 |
| Диапазон температур | 20% | 3 | 4 | 4 | 5 |
| Экономическая эффективность | 25% | 5 | 4 | 2 | 1 |
| Доступность | 15% | 5 | 4 | 3 | 2 |
| Взвешенный балл | 3.15 | 3.6 | 3.2 | 3.4 |
Баллы: 1=Неудовлетворительно, 2=Справедливо, 3=Хорошо, 4=Очень хорошо, 5=Отлично
Преимущества консультаций экспертов
Наша техническая команда Bepto Pneumatics бесплатно проводит анализ химической совместимости и дает рекомендации по материалам уплотнений. Мы ведем обширные базы данных по химической стойкости и можем предложить индивидуальные решения по уплотнениям для уникальных применений. Наши запасные приводы поставляются с оптимизированными материалами уплотнений, которые часто превосходят характеристики оригинального оборудования. 🔬
Заключение
Правильный выбор материала уплотнения с учетом химической совместимости необходим для надежной работы привода и экономически эффективной эксплуатации в промышленных условиях.
Вопросы и ответы о химической совместимости уплотнений приводов
В: Как проверить совместимость уплотнения с новыми химическими веществами в моем процессе?
A: Проведите испытания на погружение образцов уплотнений в реальные химические реагенты при рабочей температуре в течение 7-30 дней, измеряя объемное набухание, изменение твердости и визуальную деградацию перед полным внедрением.
В: Можно ли модернизировать существующие приводы, используя более качественные материалы уплотнений?
A: Да, большинство приводов можно дооснастить усовершенствованными материалами уплотнений во время планового технического обслуживания. Наша техническая команда может подобрать совместимые уплотнения премиум-класса для вашего существующего оборудования.
В: В чем разница между статической и динамической химической стойкостью?
A: В динамических приложениях (движущиеся уплотнения) обычно наблюдается 2-3-кратное ускорение деградации из-за механических нагрузок в сочетании с химическим воздействием. При выборе материалов для уплотнений всегда указывайте динамическую эксплуатацию.
В: Как химикаты для чистки влияют на выбор уплотнения?
A: В пищевой, фармацевтической и полупроводниковой промышленности чистящие средства часто подвергаются наиболее сильному химическому воздействию. Всегда включайте в анализ совместимости химикаты для безразборной мойки/промывки, а не только технологические жидкости.
В: Совместимы ли уплотнения приводов Bepto с существующими спецификациями OEM?
A: Да, наши приводы сохраняют совместимость размеров, предлагая при этом модернизированные материалы уплотнений, оптимизированные для вашей конкретной химической среды, часто обеспечивая превосходные характеристики по сравнению со стандартными уплотнениями OEM по конкурентоспособной цене.
-
Разберитесь в шкале дюрометра - стандартном методе измерения твердости при вдавливании таких материалов, как резина и пластик. ↩
-
Узнайте о гидролизе - химической реакции, в которой вода используется для разрушения связей определенного вещества. ↩
-
Изучите химический процесс омыления - реакцию, в результате которой эфир распадается на спирт и карбоксилат под действием основания. ↩
-
Узнайте, что такое расщепление полимерной цепи - процесс, в результате которого полимеры разрушаются, разрывая связи своей основной цепи. ↩
-
Ознакомьтесь с техническими свойствами перфторэластомеров (FFKM), известных своей исключительной химической и термической стойкостью. ↩
