การควบคุมสิ่งปนเปื้อน: ปกป้องอุปกรณ์นิวเมติกในโรงงานที่มีฝุ่นมาก

การควบคุมสิ่งปนเปื้อนในโรงงานที่มีฝุ่นมากต้องดำเนินการแยกกัน 3 ด้าน ได้แก่ กันฝุ่นจากกระบวนการผลิตให้อยู่ห่างจากส่วนสัมผัสที่เคลื่อนที่ จ่ายลมอัดที่มีความบริสุทธิ์ตามที่อุปกรณ์แต่ละชิ้นต้องการ และป้องกันไม่ให้สิ่งสกปรกเข้าสู่ระบบระหว่างการติดตั้งหรือบำรุงรักษา การใช้ไส้กรองที่ละเอียดขึ้นเพียงอย่างเดียวไม่สามารถแก้ปัญหาฝุ่นภายนอกบนแกนลูกสูบ ช่องเปิดของกระบอกสูบ หรือรอยตัดท่อลมที่สกปรกได้

วิธีที่ใช้ได้จริงคือไล่ตรวจเส้นทางของสิ่งปนเปื้อนก่อนซื้ออุปกรณ์ บันทึกตำแหน่งที่พบคราบ เปรียบเทียบหลักฐานจากฝั่งลมจ่ายกับภายนอก ตรวจคู่มืออุปกรณ์ แล้วจึงยืนยันผลของมาตรการแก้ไขที่จุดใช้งาน วิธีนี้ช่วยหลีกเลี่ยงความผิดพลาดที่มีค่าใช้จ่ายสูง 2 ประการ คือเปลี่ยนกระบอกสูบโดยยังไม่ควบคุมแหล่งกำเนิดฝุ่น และปรับคุณภาพลมทั้งโรงงานเกินความจำเป็นเพื่อรองรับงานที่ไวต่อสิ่งปนเปื้อนเพียงจุดเดียว

ประเด็นสำคัญ

• ISO 8573-1 แยกอนุภาค น้ำ และน้ำมันออกเป็นพารามิเตอร์ความบริสุทธิ์ 3 รายการ
• ฝุ่นภายนอกและสิ่งปนเปื้อนในลมจ่ายต้องใช้มาตรการควบคุมต่างกัน
• โครงสร้างไร้ก้านเพียงอย่างเดียวไม่ได้ยืนยันว่าทนต่อสิ่งปนเปื้อนได้
• ขีดจำกัดการบำรุงรักษาไส้กรองและซีลต้องอ้างอิงจากรุ่นที่ติดตั้งจริง

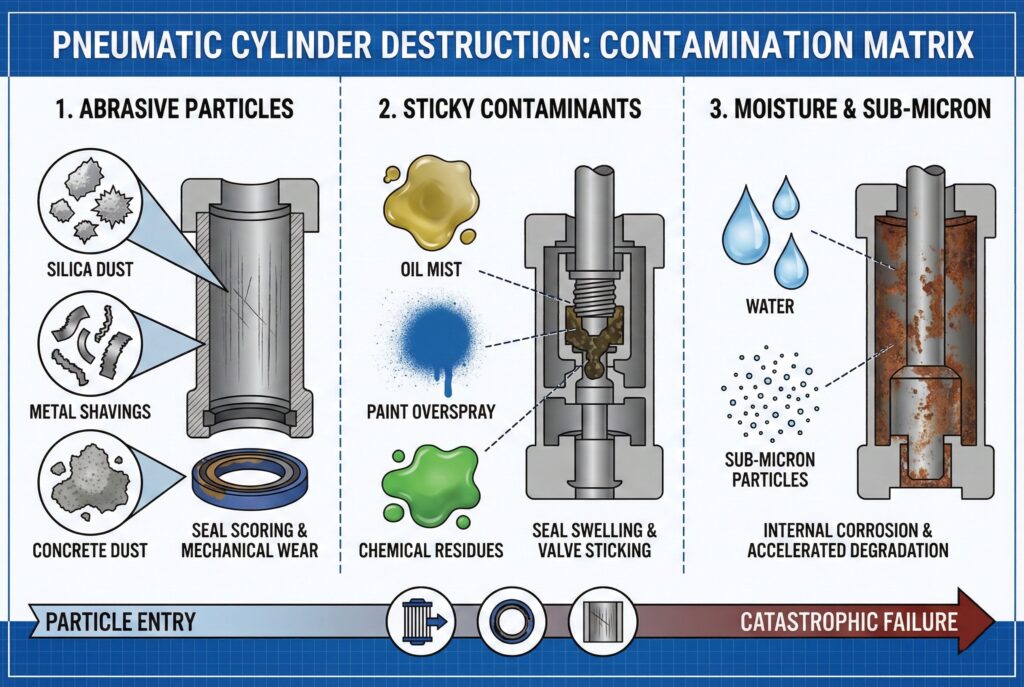

สิ่งปนเปื้อนเข้าสู่ระบบนิวเมติกจากที่ใด

ISO 8573-1 จำแนกความบริสุทธิ์ของลมอัดด้วยกลุ่มสิ่งปนเปื้อนอิสระ 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน (ISO, 2010) ขอบเขตนี้เป็นจุดเริ่มต้นที่มีประโยชน์ แต่ความขัดข้องในโรงงานที่มีฝุ่นมากมักเกี่ยวข้องกับเส้นทางเข้าสู่ระบบ 3 ทาง ได้แก่ ลมจ่ายที่สกปรก วัสดุภายนอกที่ผ่านส่วนสัมผัสซึ่งเคลื่อนที่ และสิ่งปนเปื้อนที่เข้าสู่ระบบระหว่างการติดตั้งหรือซ่อมบำรุง

สิ่งปนเปื้อนจากฝั่งลมจ่ายคือวัสดุที่ไม่ต้องการซึ่งถูกพาไปตามวงจรนิวเมติก อาจเป็นฝุ่นที่ถูกดูดเข้ามา สะเก็ดท่อ ผลิตภัณฑ์จากการกัดกร่อน เศษสารดูดความชื้น น้ำในสถานะของเหลว ละอองน้ำ ละอองน้ำมัน ไอน้ำมัน เศษสายลม หรือสารซีลเกลียวส่วนเกิน วัสดุเหล่านี้อาจเกิดก่อนถึงห้องคอมเพรสเซอร์ ภายในเครือข่ายจ่ายลม หรือระหว่างการทำงานกับท่อแยก

สิ่งปนเปื้อนจากภายนอกคือวัสดุจากสภาพแวดล้อมของเครื่องจักรที่เข้าถึงส่วนสัมผัสซึ่งเคลื่อนที่หรือเปิดโล่ง เส้นทางที่พบได้บ่อย ได้แก่ แกนลูกสูบและซีลปาด รางไกด์ ช่องแคร่เลื่อน แถบซีล ตลับลูกปืน ร่องเซนเซอร์ ชุดปรับด้วยมือ หรือช่องระบายลมที่ไม่มีการป้องกัน ขี้เลื่อย ผงจากการเจียร ผงซีเมนต์ แป้ง เส้นใย คราบสี และละอองน้ำหล่อเย็นมีพฤติกรรมไม่เหมือนกัน ความแข็ง รูปร่าง ความชื้น คุณสมบัติทางเคมี และการยึดเกาะของอนุภาคล้วนมีผล

สิ่งปนเปื้อนที่เข้าสู่ระบบระหว่างงานซ่อมบำรุงคือเศษวัสดุที่เข้าไปขณะที่พอร์ต ท่อ วาล์ว ไส้กรอง หรือกระบอกสูบเปิดอยู่ ท่อที่เพิ่งตัดอาจมีเศษตัดติดอยู่ สายลมที่ไม่ปิดจุกอาจเก็บฝุ่นจากพื้น สารซีลส่วนเกินอาจหลุดไปด้านปลายทาง และการทำความสะอาดอุปกรณ์บนโต๊ะที่สกปรกอาจเติมเศษวัสดุชนิดเดียวกับที่ต้องการนำออกเข้าไปอีก

ตำแหน่งที่พบหลักฐาน	เส้นทางที่เป็นไปได้มากกว่า	สิ่งที่ควรตรวจต่อ
วงฝุ่นด้านนอกซีลปาดแกน	การแทรกซึมจากภายนอก	ผิวแกน ซีลปาด แนวฝุ่นบริเวณใกล้เคียง และทิศทางติดตั้ง
พบคราบคล้ายกันในอุปกรณ์หลายชิ้นบนท่อแยกเดียวกัน	การพามากับลมจ่าย	ไส้กรอง ณ จุดใช้งาน ท่อ เครื่องทำลมแห้ง และตัวอย่างจากท่อแยก
พบเศษวัสดุหลังทำงานกับท่อหรือซีล	เข้าสู่ระบบระหว่างงานซ่อมบำรุง	การตัดท่อ ฝาปิด เครื่องมือ สารซีล และพื้นที่ประกอบ
มีน้ำในถ้วยกรองและจุดต่ำของระบบ	การควบแน่นหรือการระบายน้ำขัดข้อง	จุดน้ำค้างภายใต้ความดัน การทำงานของชุดระบายน้ำ และอุณหภูมิท่อ
พบฟิล์มเหนียวในวาล์วและแอคชูเอเตอร์	น้ำมัน ไอจากกระบวนการ สารหล่อลื่น หรือคราบซีล	ความเข้ากันได้ของวัสดุและตัวอย่างจากต้นทาง/ปลายทาง

คราบแรกที่พบไม่จำเป็นต้องเป็นแหล่งกำเนิดเสมอไป รอยขีดในกระบอกแสดงว่ามีวัสดุแข็งเคลื่อนผ่านผิวสัมผัสที่รับโหลด แต่ไม่ได้ชี้ชัดว่าวัสดุนั้นมากับลมจ่าย ผ่านซีลปาดแกน หรือเกิดจากเศษการสึกหรอ ควรเก็บคราบไว้ก่อนทำความสะอาด และใช้วิธีตรวจสอบแหล่งกำเนิดอนุภาคเมื่อจำเป็นต้องระบุที่มา

จากประสบการณ์ของเรา ตำแหน่งของคราบเป็นวิธีที่เร็วที่สุดในการตัดสินใจว่าควรเก็บตัวอย่างจากขอบเขตใดก่อน วัสดุที่กระจุกอยู่ด้านนอกซีลปาดชี้ไปที่สภาพแวดล้อมของเครื่องจักร ส่วนคราบคล้ายกันในอุปกรณ์หลายชิ้นบนท่อแยกเดียวกันทำให้เส้นทางลมจ่ายเป็นสมมติฐานแรกที่มีน้ำหนักมากกว่า นี่เป็นเพียงหลักคัดกรองเบื้องต้น ไม่ใช่หลักฐานยืนยันแหล่งกำเนิด

ควบคุมแหล่งกำเนิดฝุ่นก่อนป้องกันแอคชูเอเตอร์

OSHA อธิบายว่าการระเบิดของฝุ่นติดไฟได้ต้องมีองค์ประกอบ 5 อย่าง ได้แก่ เชื้อเพลิง แหล่งจุดติดไฟ การกักปิด ออกซิเจน และการฟุ้งกระจาย (คู่มือทางเทคนิคของ OSHA, เข้าถึงเมื่อ 2026) การควบคุมกระบวนการภายในพื้นที่ต้องมาก่อนการเลือกกระบอกสูบ เพราะระบบดูดเฉพาะจุด การปิดครอบ และการดูแลความสะอาดอย่างปลอดภัยช่วยลดทั้งการสัมผัสของเครื่องจักรและโอกาสที่ฝุ่นซึ่งตกสะสมจะกลายเป็นอันตรายเมื่อฟุ้งในอากาศ

เริ่มจากกระบวนการที่ก่อให้เกิดสิ่งปนเปื้อน ดักจับฝุ่นใกล้เลื่อย เครื่องเจียร จุดถ่ายวัสดุ เครื่องผสม หรือสถานีบรรจุก่อนที่ฝุ่นจะแพร่ไปทั่วเครื่องจักร ซ่อมท่อดูดที่รั่วและการ์ดที่เสียหาย ตรวจสอบว่าการเปลี่ยนแปลงกระบวนการทำให้แนวฝุ่นเบนเข้าหากระบอกสูบหรือชุดวาล์วหรือไม่ อุปกรณ์ที่สะอาดขึ้นจะไม่คงสภาพสะอาด หากแหล่งกำเนิดยังปล่อยฝุ่นใส่อุปกรณ์อย่างต่อเนื่อง

วิธีดูแลความสะอาดต้องสอดคล้องกับการประเมินอันตราย อุปกรณ์ดูดฝุ่นที่เหมาะกับพื้นที่มีฝุ่น วิธีทำความสะอาดแบบเปียกที่เหมาะสม และระบบดูดเฉพาะจุดมักเป็นจุดเริ่มต้นที่ดีกว่าการเป่าวัสดุที่ตกสะสมให้ฟุ้งในอากาศ กฎของ OSHA สำหรับอุตสาหกรรมทั่วไปจำกัดการใช้ลมอัดทำความสะอาดไว้ที่ต่ำกว่า 30 psi และกำหนดให้มีอุปกรณ์ป้องกันเศษวัสดุที่มีประสิทธิภาพรวมถึงอุปกรณ์คุ้มครองความปลอดภัยส่วนบุคคล (29 CFR 1910.242(b)) พื้นที่ที่มีฝุ่นติดไฟได้อาจต้องใช้ขั้นตอนเฉพาะของสถานประกอบการและการควบคุมแหล่งจุดติดไฟที่เข้มงวดยิ่งขึ้น

หากปืนเป่าลมเป็นส่วนหนึ่งของงานบำรุงรักษาอยู่แล้ว ควรทำอย่างไร อย่าถือว่าขีดจำกัด 30 psi คือการอนุญาตโดยอัตโนมัติ ต้องทบทวนอันตรายจากฝุ่น กฎหมายท้องถิ่น การจำแนกประเภทอุปกรณ์ หัวฉีด การ์ด บุคลากรในบริเวณใกล้เคียง แหล่งจุดติดไฟ และขั้นตอนทำความสะอาดที่ได้รับอนุมัติ ห้ามใช้ลมอัดทำความสะอาดเสื้อผ้าหรือร่างกายของบุคคล

การจัดวางเครื่องจักรช่วยลดการสัมผัสได้โดยไม่ต้องเปลี่ยนแอคชูเอเตอร์:

• ย้ายกระบอกสูบออกจากแนวฝุ่นหรือละอองพ่นโดยตรง
• ติดตั้งการ์ดกั้นระหว่างกระบวนการกับส่วนสัมผัสที่เคลื่อนที่
• จัดทิศทางร่อง ช่อง และขอบขั้นไม่ให้วัสดุสะสม
• ป้องกันเซนเซอร์ ข้อต่อ ช่องระบายลม และชุดควบคุมด้วยมือ
• เว้นพื้นที่ให้ตรวจสอบได้โดยไม่ต้องถอดอุปกรณ์ป้องกันระหว่างการผลิต
• ป้องกันไม่ให้ฝาครอบกักน้ำ ความร้อน หรือวัสดุขัดสีไว้ชิดอุปกรณ์

กรณีศึกษาการแก้ปัญหาสิ่งปนเปื้อนในโรงงานงานไม้แสดงให้เห็นว่าเหตุใดจึงควรตรวจสอบฝุ่นภายนอก คุณภาพลมอัด และแนวทางบำรุงรักษาเป็นคนละแขนง การแก้ไขเพียงแขนงเดียวอาจยังปล่อยให้เส้นทางที่ทำให้เกิดความขัดข้องซ้ำคงอยู่

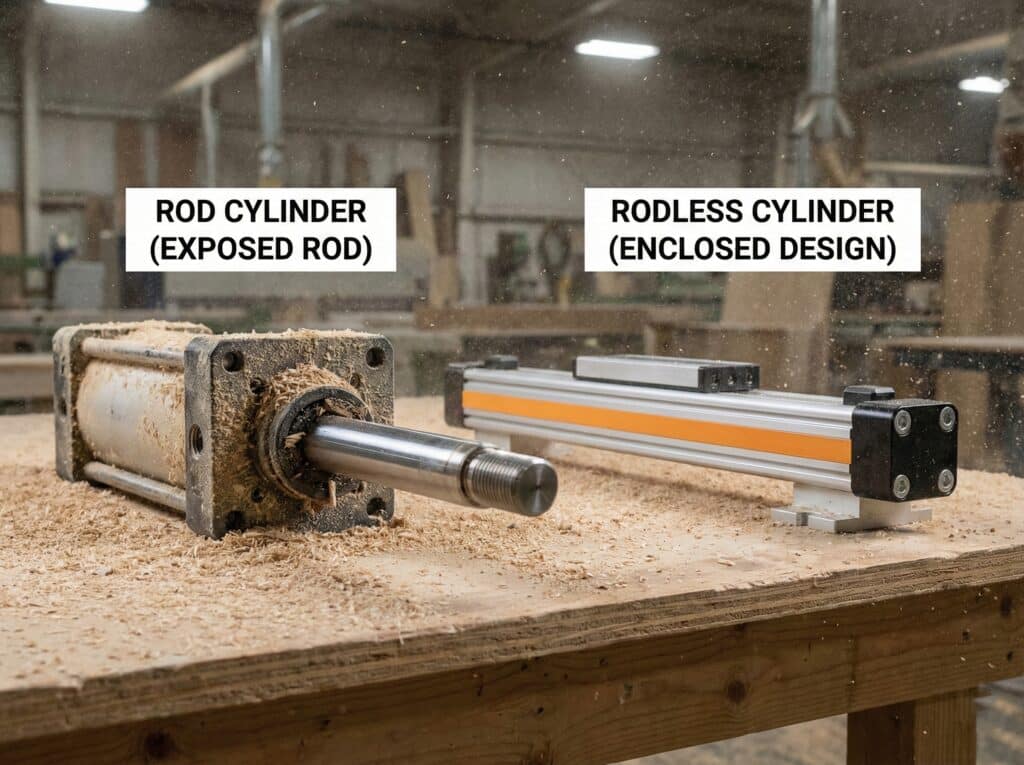

คุณลักษณะใดของกระบอกสูบและแอคชูเอเตอร์สำคัญในพื้นที่มีฝุ่น

SMC รายงานว่าตัวเลือกกระบอกสูบทนฝุ่นที่กำหนดรุ่นไว้อย่างชัดเจนมีความทนทานสูงขึ้นถึง 6 เท่า เมื่อทดสอบกับผงขนาด 20 ถึง 100 µm โดยใช้ที่ปาดแบบงานหนักและคุณลักษณะช่วยกักเก็บสารหล่อลื่น (SMC, เข้าถึงเมื่อ 2026) ข้อกล่าวอ้างนี้ใช้กับผลิตภัณฑ์และเงื่อนไขที่ระบุเท่านั้น ไม่ได้ยืนยันว่ากระบอกสูบไร้ก้านทุกแบบมีอายุการใช้งานเหนือกว่ากระบอกสูบแบบมีก้านทุกแบบในสภาพฝุ่น

เลือกการป้องกันจากลักษณะการสัมผัสและโครงสร้างจริง:

ตัวเลือกการออกแบบ	เหมาะเมื่อ	สิ่งที่ต้องตรวจก่อนเลือก
ที่ปาดแกนแบบงานหนัก	อนุภาคแห้งที่มีฤทธิ์ขัดสีสะสมบนแกนที่เปิดรับภายนอก	ช่วงขนาดอนุภาคที่ผ่านการรับรอง สารเคลือบแกน วัสดุที่ปาด และพื้นที่สำหรับเปลี่ยน
ปลอกหุ้มแกนหรือเบลโลว์	แกนต้องมีสิ่งกั้นทางกายภาพจากของเหลวกระเด็นหรือเศษวัสดุ	ระยะชัก ความเร็ว การโก่งเดาะ ความชื้นที่ถูกกัก การทำความสะอาดรอยพับ และความเข้ากันได้ของวัสดุ
การ์ดหรือฝาครอบ	สามารถกั้นแนวฝุ่นจากกระบวนการไว้ภายนอกแอคชูเอเตอร์ได้	ความร้อน การเข้าถึง การสะสมของฝุ่น วิธีทำความสะอาด และข้อกำหนดของพื้นที่อันตราย
กระบอกสูบไร้ก้านแบบคัปปลิงแม่เหล็ก	ท่อปิดช่วยหลีกเลี่ยงช่องเชิงกลตามแนวยาว	แรงยึด ความเร็ว โมเมนต์ เส้นทางของสไลเดอร์ภายนอก และเศษวัสดุที่เป็นแม่เหล็ก
กระบอกสูบไร้ก้านแบบคัปปลิงเชิงกล	ต้องการระยะชักยาวและความยาวติดตั้งกะทัดรัด	การสัมผัสฝุ่นของแถบซีล ซีลแคร่เลื่อน การป้องกันไกด์ และการเข้าถึงเพื่อทำความสะอาด
กระบอกสูบมีไกด์หรือไกด์ภายนอก	ต้องแยกรับแรงด้านข้างและโมเมนต์	ซีลปาดไกด์ ฝาครอบราง การหล่อลื่น และขีดจำกัดโหลดรวม

กระบอกสูบแบบมีก้านทั่วไปไม่ได้เป็นตัวเลือกที่ผิดเสมอไป รุ่นที่มีที่ปาดแบบงานหนักซึ่งผ่านการรับรอง ผิวแกนที่เหมาะสม ซีลที่เข้ากันได้ การติดตั้งถูกต้อง และการ์ดป้องกันจากกระบวนการ อาจเป็นทางเลือกที่ดูแลรักษาง่ายที่สุด ผลิตภัณฑ์ทนฝุ่นของ SMC เป็นตัวอย่างที่มีประโยชน์ เพราะผู้ผลิตระบุช่วงขนาดอนุภาคและฮาร์ดแวร์อย่างชัดเจน แทนการอาศัยเพียงคำกว้าง ๆ ว่า “กันฝุ่น”

โครงสร้างไร้ก้านก็ต้องผ่านการพิจารณาคุณสมบัติเช่นกัน คู่มือกระบอกสูบแม่เหล็กซีรีส์ CY ของ SMC เตือนไม่ให้สัมผัสฝุ่น น้ำหล่อเย็น หยดน้ำมัน และสิ่งแปลกปลอมโดยตรง พร้อมแนะนำให้ใช้ฝาครอบป้องกันในพื้นที่มีฝุ่น (คู่มือซีรีส์ CY ของ SMC, เข้าถึงเมื่อ 2026) ท่อรับความดันแบบปิดช่วยตัดแกนที่เปิดรับภายนอกออกไป แต่สภาพแวดล้อมรอบสไลเดอร์และไกด์ภายนอกยังคงสำคัญ

ให้นับส่วนสัมผัสที่สิ่งปนเปื้อนเข้าถึงได้ ไม่ใช่นับประเภทผลิตภัณฑ์ กระบอกสูบแบบมีก้านอาจเปิดรับที่แกนและซีลปาดหนึ่งชุด แอคชูเอเตอร์ไร้ก้านแบบคัปปลิงเชิงกลอาจเปิดรับแถบซีลยาวและเส้นทางแคร่เลื่อน ส่วนแบบคัปปลิงแม่เหล็กไม่มีช่องตามแนวยาว แต่สามารถดึงดูดเศษโลหะที่มีคุณสมบัติเป็นแม่เหล็กใกล้สไลเดอร์ได้ คำถามที่เกี่ยวข้องคือวัสดุสามารถสะสม ผ่านซีล หรือทำความเสียหายแก่ไกด์ของรุ่นที่เลือกได้ตรงจุดใด

จากงานของเราในการพิจารณาการใช้งานระบบนิวเมติกในพื้นที่มีฝุ่น การป้องกันที่ไม่สามารถตรวจสอบได้อย่างปลอดภัยย่อมรักษาประสิทธิภาพไว้ได้ยาก การ์ดอาจหยุดแนวฝุ่นจากกระบวนการได้ แต่กลับบดบังปลอกหุ้มที่เสียหาย แถบซีลที่มีฝุ่นอัดแน่น หรือไกด์ที่แห้ง การเลือกจึงต้องคำนึงถึงเส้นทางตรวจสอบที่ปลอดภัยด้วย ไม่ใช่เพียงสิ่งกั้นการแทรกซึม

ขอข้อมูลต่อไปนี้จากผู้ผลิต:

• ระดับการสัมผัสฝุ่น ของเหลว หรือสารเคมีที่อนุญาตอย่างชัดเจน
• วัสดุของที่ปาด ซีลปาด ปลอกหุ้ม แถบซีล และไกด์
• เงื่อนไขการทดสอบยืนยันและสิ่งปนเปื้อนที่ไม่ครอบคลุม
• การปรับสภาพผิวแกน ท่อ หรือราง
• ขีดจำกัดอุณหภูมิแวดล้อมและความดัน
• ความเข้ากันได้กับสารทำความสะอาดและสารหล่อลื่น
• ความเร็ว แรงด้านข้าง โมเมนต์ และรอบการทำงานที่ยอมรับได้
• คำแนะนำในการตรวจสอบและเปลี่ยนชิ้นส่วนป้องกัน

หากผิวกระบอกมีรอยขีดอยู่แล้ว อย่าสรุปว่าสิ่งปนเปื้อนเป็นสาเหตุเดียว การเยื้องศูนย์ แรงด้านข้าง ตลับลูกปืนเสียหาย การหล่อลื่นไม่เพียงพอ หรือข้อบกพร่องจากการผลิตอาจสร้างรอยคล้ายกันได้ ใช้คู่มือวิเคราะห์ความเสียหายจากรอยขีดในกระบอกเพื่อคงกลไกสาเหตุอื่นไว้ในการตรวจสอบ

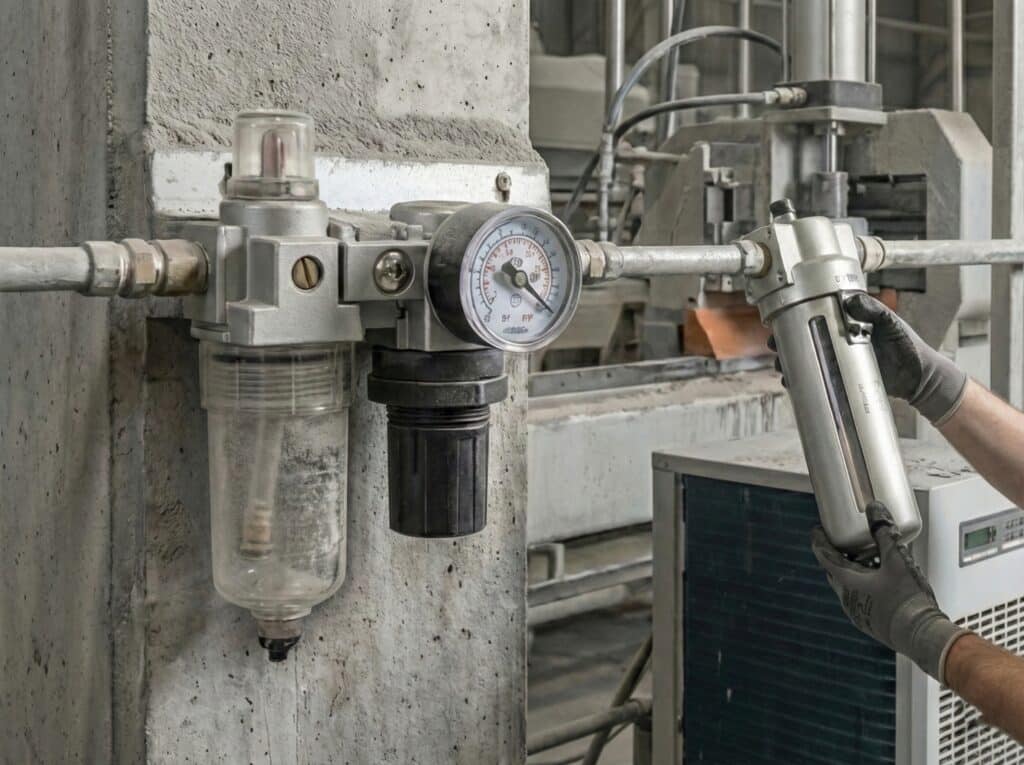

ควรปรับคุณภาพลมอัด ณ จุดใช้งานอย่างไร

CAGI แบ่งสิ่งปนเปื้อนหลักในลมอัดเป็น 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน พร้อมแนะนำขั้นการปรับคุณภาพที่สอดคล้องกับสถานะทางกายภาพแต่ละชนิด (คู่มือความบริสุทธิ์ของลมอัด CAGI, 2026) ไส้กรอง ณ จุดใช้งานช่วยป้องกันแอคชูเอเตอร์จากเศษวัสดุในท่อปลายทางได้ แต่ไม่สามารถทดแทนการแยกของเหลวปริมาณมากหรือลดจุดน้ำค้างภายใต้ความดันได้

ควรเลือกระบบปรับคุณภาพลม ณ จุดใช้งานจากข้อกำหนดลมของอุปกรณ์ อัตราการไหลสูงสุด ค่าความดันตกคร่อมที่ยอมรับได้ ปริมาณคอนเดนเสท และพื้นที่สำหรับบำรุงรักษา

จัดลำดับชุดปรับคุณภาพลมตามหน้าที่:

ขั้นการปรับคุณภาพ	หน้าที่หลัก	ไม่สามารถใช้แทน
อาฟเตอร์คูลเลอร์	ลดอุณหภูมิลมเพื่อให้ไอควบแน่น	เครื่องแยก ชุดระบายน้ำ เครื่องทำลมแห้ง หรือไส้กรอง
เครื่องแยกความชื้นและชุดระบายน้ำ	กำจัดของเหลวปริมาณมากที่ถูกพามากับลม	การควบคุมไอน้ำ
ไส้กรองอนุภาค	ดักจับอนุภาคของแข็งตามพิกัด	เครื่องทำลมแห้งหรือตัวดูดซับไอน้ำมัน
ไส้กรองโคอะเลสซิง	รวบรวมละอองน้ำและละอองน้ำมันขนาดเล็ก	เครื่องทำลมแห้งหรือการกำจัดไอน้ำมันอย่างสมบูรณ์
เครื่องทำลมแห้ง	ลดปริมาณไอน้ำและจุดน้ำค้างภายใต้ความดัน	การควบคุมอนุภาคหรือน้ำมัน เว้นแต่รวมอยู่ในระบบ
ตัวดูดซับ	ลดไอชนิดที่ระบุหลังผ่านการปรับคุณภาพเบื้องต้นที่เหมาะสม	การแยกของเหลวปริมาณมาก
ชุดกรอง/ปรับแรงดัน ณ จุดใช้งาน	ควบคุมอนุภาคและความดันเฉพาะจุด	การจัดการคอนเดนเสทส่วนกลางและจุดน้ำค้าง

ระบุคุณภาพลมที่ต้องการ ณ ตำแหน่งที่เจาะจง ISO 8573-1 ใช้ชั้นคุณภาพแยกกันสำหรับอนุภาค น้ำ และน้ำมัน ดังนั้นคำว่า “ลมกรอง 5 µm” จึงไม่ใช่ข้อกำหนดคุณภาพลมที่ครบถ้วน ต้องบันทึกชั้นคุณภาพเป้าหมาย จุดเก็บตัวอย่าง อัตราการไหลสูงสุด อุณหภูมิแวดล้อมต่ำสุด ความดันขาเข้า นโยบายการใช้สารหล่อลื่น และข้อกำหนดของผู้ผลิตอุปกรณ์

การกรองละเอียดสร้างความต้านทาน จึงต้องกำหนดขนาดไส้กรองจากข้อมูลอัตราการไหลและความดันตกคร่อมของผู้ผลิต ณ ความดันขาเข้าและความต้องการสูงสุดจริง ไส้กรองละเอียดขนาดเล็กอาจป้องกันได้ดีที่อัตราการไหลต่ำ แต่ทำให้กระบอกสูบได้รับลมไม่พอเมื่อหลายแกนเคลื่อนที่พร้อมกัน หากต้องการความบริสุทธิ์สูงขึ้น การกรองหลายขั้นจะช่วยไม่ให้วัสดุหยาบอุดตันไส้กรองขั้นละเอียดที่สุดเร็วเกินไป

น้ำต้องได้รับการจัดการแยกต่างหาก CAGI ระบุว่าเครื่องแยกกำจัดของเหลวปริมาณมากได้ แต่ไม่ได้ลดจุดน้ำค้างภายใต้ความดัน จึงต้องใช้เครื่องทำลมแห้งเมื่อไอที่เหลืออาจควบแน่นในท่อปลายทาง หากท่อแยกหรือเครื่องจักรมีอุณหภูมิต่ำกว่าจุดน้ำค้างภายใต้ความดันที่เครื่องทำลมแห้งส่งมอบ คอนเดนเสทอาจก่อตัวใกล้แอคชูเอเตอร์แม้ห้องคอมเพรสเซอร์ดูแห้ง คู่มือจุดน้ำค้างภายใต้ความดันอธิบายขอบเขตอุณหภูมินี้

สำหรับวาล์วและทางเดินลมไพลอตขนาดเล็ก ให้ตรวจคู่มือของรุ่นนั้นโดยตรง คู่มือสิ่งปนเปื้อนในวาล์วนิวเมติกของเว็บไซต์อธิบายการเลือกชั้นคุณภาพ ISO ตำแหน่งเก็บตัวอย่าง และลำดับการปรับคุณภาพโดยละเอียด สำหรับการควบคุมละออง ให้ใช้คู่มือไส้กรองโคอะเลสซิงโดยไม่สรุปว่าสื่อกรองแบบโคอะเลสซิงกำจัดไอน้ำได้ด้วย

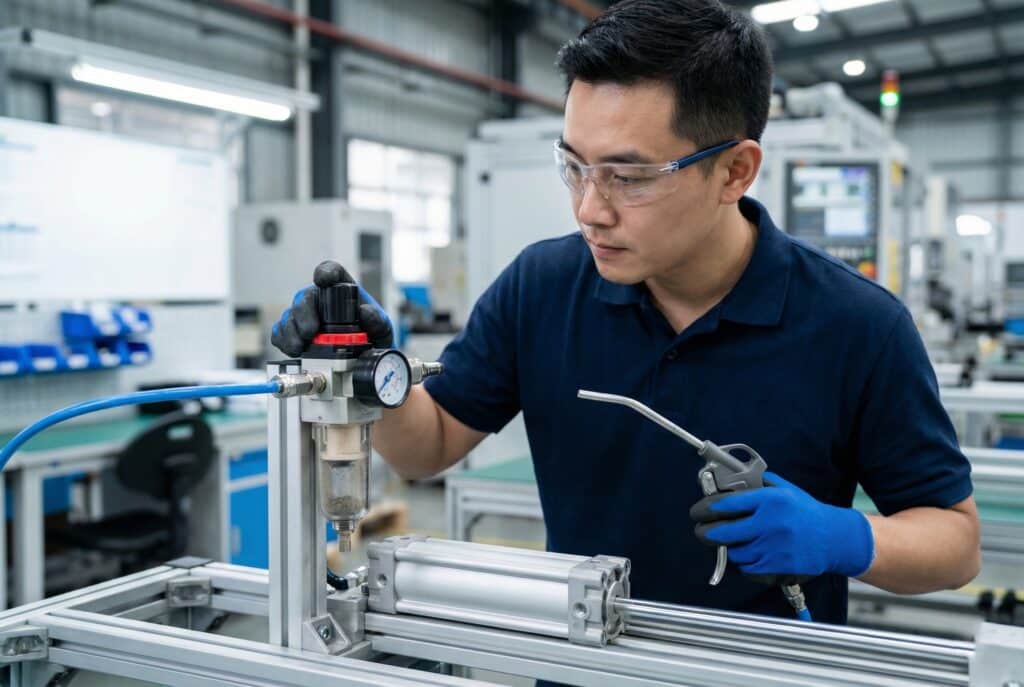

วางแผนบำรุงรักษาตามสภาพจริง ไม่ใช่ปฏิทินแบบเหมารวม

Parker กำหนดค่าความดันตกคร่อมสำหรับเปลี่ยนไส้กรองไว้ที่ 10 psig สำหรับชุดกรองและปรับแรงดัน P3A รุ่นหนึ่ง ขณะที่ SMC ระบุ 0.1 MPa หรือขีดจำกัดด้านเวลาสำหรับไส้กรองซีรีส์ AFF และ AM บางรุ่น (Parker; SMC) เกณฑ์ที่ต่างกันนี้แสดงว่าเกณฑ์ 5 psi แบบสากลไม่น่าเชื่อถือ ขีดจำกัดการบำรุงรักษาต้องมาจากเอกสารของรุ่นที่ติดตั้ง

จัดทำทะเบียนอุปกรณ์ก่อนกำหนดช่วงเวลา โดยรวมรุ่นอุปกรณ์ หมายเลขประจำเครื่องหรือตำแหน่งบนเครื่องจักร ข้อกำหนดคุณภาพลม ไส้กรอง ประเภทชุดระบายน้ำ ท่อแยกของเครื่องทำลมแห้ง ตัวเลือกที่ปาดหรือปลอกหุ้ม สารหล่อลื่นที่อนุมัติ ข้อจำกัดการทำความสะอาด และเกณฑ์การเปลี่ยนจากผู้ผลิต ปฏิทินที่ไม่มีข้อมูลฐานเหล่านี้ทำให้งานบำรุงรักษากลายเป็นการคาดเดา

ใช้สัญญาณสภาพควบคู่กับขีดจำกัดเวลาที่ระบุ:

สัญญาณ	ความหมายที่เป็นไปได้	สิ่งที่ต้องยืนยันก่อนดำเนินการ
ความดันตกคร่อมไส้กรองสูงขึ้น	ไส้กรองเริ่มอุดตันหรืออัตราการไหลสูงสุดมากเกินไป	เปรียบเทียบที่อัตราการไหลและความดันขาเข้าเดียวกัน
มีน้ำในท่อปลายทาง	ปัญหาที่ชุดระบายน้ำ เครื่องแยก หรือจุดน้ำค้าง	ตรวจการทำงานของชุดระบายน้ำ จุดน้ำค้าง และอุณหภูมิเฉพาะจุด
เวลาไซเคิลนานขึ้น	การอุดกั้น แรงเสียดทาน การสูญเสียความดัน หรือปัญหาการควบคุม	บันทึกความดันและเวลาที่โหลดคงที่
ปริมาณการใช้ลมสูงขึ้น	การรั่ว ซีลสึก วาล์วรั่ว หรือกระบวนการเปลี่ยนแปลง	แยกท่อแต่ละแขนงและทดสอบซ้ำในสภาวะเดียวกัน
มีฝุ่นด้านนอกซีลปาดหรือแถบซีล	สัมผัสจากภายนอกหรือการป้องกันไม่มีประสิทธิภาพ	ตรวจแนวฝุ่น การ์ด ส่วนสัมผัส และวิธีทำความสะอาด
มีรอยขีดใหม่หรือเศษโลหะ	การขัดสี การเยื้องศูนย์ ตลับลูกปืนสึก หรือครีบคม	เก็บเศษวัสดุและตรวจรูปทรงก่อนระบุสาเหตุ

ตรวจชุดระบายน้ำอัตโนมัติจากการทำงาน ไม่ใช่จากรูปลักษณ์ ชุดระบายน้ำที่ค้างปิดจะพาของเหลวไปด้านปลายทาง ส่วนชุดที่ค้างเปิดทำให้สิ้นเปลืองลม ตรวจถ้วยกรองว่าทนสารเคมีหรือไม่ มีรอยร้าวหรือความขุ่นหรือไม่ และสามารถแยกพลังงานได้อย่างปลอดภัยก่อนซ่อมบำรุง ลดความดันในชุดตามขั้นตอนของอุปกรณ์ เพราะแม้ถ้วยใสก็ยังมีพลังงานลมสะสมอยู่

ฮาร์ดแวร์ป้องกันก็ต้องมีเกณฑ์ตรวจที่ชัดเจน มองหาการสึกของที่ปาด รอยฉีกในปลอกหุ้ม วัสดุที่ติดในรอยพับเบลโลว์ แถบซีลยกตัว ซีลปาดแคร่เลื่อนเสียหาย ไกด์แห้ง การ์ดหลวม ช่องระบายอุดตัน และสายเซนเซอร์ถูกเสียดสี เปลี่ยนชิ้นส่วนเมื่อถึงขีดจำกัดของรุ่นนั้น ไม่ใช่เพราะกระบอกสูบอีกตัวใช้ปฏิทินเดียวกัน

ติดตามแนวโน้มภายใต้เงื่อนไขที่ทำซ้ำได้ การบันทึกความดันตกคร่อมที่อัตราการไหลไม่แน่นอน หรือวัดเวลาไซเคิลขณะโหลดเปลี่ยนไป อาจทำให้เกิดสัญญาณเตือนบำรุงรักษาที่ผิดพลาด บันทึกที่ใช้ประโยชน์ได้ต้องระบุโหมดเครื่องจักร ความดันขาเข้า สภาวะการไหล โหลด อุณหภูมิ และจุดเก็บตัวอย่าง เพื่อเปรียบเทียบผลวันนี้กับค่าฐานได้

เราพบว่าบันทึกการบำรุงรักษาจะมีประโยชน์ก็ต่อเมื่อบริบทการวัดทำซ้ำได้ ตัวบ่งชี้ความดันตกคร่อมสีแดงนำไปใช้ตัดสินใจได้ เพราะสัมพันธ์กับผลิตภัณฑ์และสภาวะการไหลที่กำหนดไว้ แต่ข้อความเขียนมือว่า “ความดันดูสูง” ใช้ไม่ได้ ควรบันทึกสิ่งที่กระตุ้นให้ดำเนินการ สภาวะการทำงาน การแก้ไข และผลลัพธ์ไว้ด้วยกัน

จะตรวจยืนยันได้อย่างไรว่ามาตรการควบคุมสิ่งปนเปื้อนทำงานได้ผล

ISO 8573-4 กำหนดผลลัพธ์หลักของอนุภาคไว้ 2 รายการ คือขนาดและความเข้มข้นเชิงจำนวน และกำหนดให้พิจารณาขีดจำกัดกับความไม่แน่นอนของการวัด (ISO, 2019) ดังนั้นการตรวจยืนยันควรเปรียบเทียบจุดเก็บตัวอย่างและสภาวะการทำงานที่ระบุไว้ ตัวอย่างสะอาดจากห้องคอมเพรสเซอร์ไม่ได้พิสูจน์ว่าลมที่แอคชูเอเตอร์สะอาด และซีลที่เสียหายเพียงอย่างเดียวก็ไม่สามารถระบุแหล่งกำเนิดสิ่งปนเปื้อนได้

กำหนดเกณฑ์การยอมรับก่อนดำเนินการเปลี่ยนแปลง เกณฑ์ที่มีประโยชน์อาจรวมถึงรายการต่อไปนี้ตามลักษณะความขัดข้อง:

• ชั้นคุณภาพอนุภาค น้ำ และน้ำมัน ณ จุดที่ระบุ
• จุดน้ำค้างภายใต้ความดัน ณ ความดันใช้งาน
• ความดันตกคร่อมไส้กรองเมื่อสะอาดและเมื่อรับสิ่งปนเปื้อน
• สภาพชุดระบายน้ำหรือคราบที่ปลายทาง
• เวลาไซเคิลของกระบอกสูบที่โหลดและความดันกำหนด
• การสะสมฝุ่นภายนอกที่แกน แถบซีล ไกด์ หรือการ์ด
• แนวโน้มการรั่วหลังระบบมีเสถียรภาพ
• ช่วงเวลาตรวจสอบที่ไม่พบรอยขีด การติดขัด หรือความเสียหายของซีลใหม่

เก็บตัวอย่างทั้งต้นทางและปลายทางของขอบเขตที่สงสัย ทางออกของระบบปรับคุณภาพส่วนกลาง ท่อเมนส่วนปลาย ทางเข้า ณ จุดใช้งาน ทางออกวาล์ว และอุปกรณ์ที่เสียหายให้คำตอบคนละคำถาม รักษาความสะอาดของท่อเก็บตัวอย่าง ไล่ลมตามที่วิธีวัดกำหนด และบันทึกความดัน อุณหภูมิ อัตราการไหล สภาวะการทำงาน และตำแหน่ง

อย่ารวมคราบทุกชนิดไว้ในภาชนะเดียว ถ่ายภาพอุปกรณ์ก่อนทำความสะอาด แยกอนุภาคจากด้านแกน ด้านฝาปิด พอร์ต ซีลปาด ไกด์ ถ้วยกรอง กระบวนการใกล้เคียง และวัสดุส่วนประกอบที่ทราบชนิด องค์ประกอบ รูปร่าง การกระจาย ตำแหน่ง และช่วงเวลาควรสนับสนุนเส้นทางเดียวกันก่อนระบุแหล่งกำเนิด

การทดลองติดตั้งต้องมีช่วงติดตามผลที่สัมพันธ์กับระดับการสัมผัส ไม่ใช่อ้างตัวเลขประหยัดที่หวือหวา บันทึกจำนวนไซเคิลหรือชั่วโมงผลิต สภาพสิ่งปนเปื้อน การตรวจสอบ การแก้ไขที่ดำเนินการ และค่าฐานที่เปรียบเทียบกันได้ หากการทดลองสำเร็จ ผลนั้นสนับสนุนเฉพาะรุ่นและภาระงานดังกล่าว ไม่ได้พิสูจน์ว่าแบบเดียวกันจะทนฝุ่นซีเมนต์ ผงอาหารเปียก ผงละเอียดจากการเจียรโลหะ และคราบสีได้ดีเท่ากัน

รายการตรวจสอบการควบคุมสิ่งปนเปื้อนแบบหลายชั้น

แผนควบคุมสิ่งปนเปื้อนที่มีประสิทธิภาพครอบคลุมสิ่งกั้น 3 ชั้น ได้แก่ ควบคุมฝุ่นจากกระบวนการ ปรับคุณภาพลมอัด และป้องกันส่วนสัมผัสของอุปกรณ์ ISO 4414 ยังถือว่าการบำรุงรักษาและการทำความสะอาดเป็นข้อพิจารณาในการออกแบบระบบ ไม่ใช่สิ่งที่ค่อยคิดภายหลัง (ISO, 2010) ใช้รายการด้านล่างเป็นบันทึกการทดสอบเดินระบบ แล้วแทนช่วงเวลาแบบทั่วไปด้วยขีดจำกัดเฉพาะรุ่นและสภาพที่วัดได้

ก่อนเลือกอุปกรณ์

• ระบุชนิดสิ่งปนเปื้อน แหล่งกำเนิด ความแข็ง ช่วงขนาด ความชื้น คุณสมบัติทางเคมี และสถานะฝุ่นติดไฟได้
• แยกการแทรกซึมจากภายนอก การพามากับลมจ่าย และเศษวัสดุที่เข้าสู่ระบบระหว่างการบำรุงรักษา
• บันทึกระยะชัก ความเร็ว โหลด โมเมนต์ รอบการทำงาน ทิศทางติดตั้ง และวิธีทำความสะอาด
• ขอขีดจำกัดด้านคุณภาพลม สภาพแวดล้อม วัสดุ และตัวเลือกการป้องกันจากคู่มือของอุปกรณ์รุ่นนั้นโดยตรง
• ยืนยันว่าการ์ด ที่ปาด ปลอกหุ้ม หรือโครงสร้างไร้ก้านจะไม่สร้างปัญหาใหม่ด้านโหลด ความร้อน การเข้าถึง หรือการสะสม

ระหว่างการติดตั้ง

• ปิดจุกพอร์ตและท่อที่เปิดอยู่จนกว่าจะเชื่อมต่อ
• ตัดท่อให้เรียบ ลบครีบเมื่อระบบกำหนด และนำเศษตัดออก
• ควบคุมปริมาณสารซีลเกลียวไม่ให้เข้าสู่ทางเดินลม
• ติดตั้งไส้กรอง ชุดระบายน้ำ และเครื่องทำลมแห้งตามทิศทางและลำดับที่กำหนด
• จัดให้การ์ดและฝาครอบเข้าถึงได้เพื่อการตรวจสอบ
• ล็อกแยกพลังงานและระบายพลังงานสะสมก่อนเปิดวงจร

ระหว่างการทดสอบเดินระบบ

• บันทึกความดันตกคร่อมของไส้กรองสะอาด ณ สภาวะการไหลที่กำหนด
• ตรวจยืนยันความดัน อัตราการไหล จุดน้ำค้าง และความบริสุทธิ์ของลมตามที่กำหนด
• ตรวจการเคลื่อนที่เต็มระยะชัก การรั่ว การรองรับแรงกระแทก การทำงานของเซนเซอร์ และพฤติกรรมของไกด์
• ถ่ายภาพส่วนสัมผัสที่ได้รับการป้องกันและกำหนดค่าฐานสำหรับการตรวจสอบ
• ยืนยันว่าขั้นตอนทำความสะอาดไม่ทำให้ฝุ่นอันตรายฟุ้งกระจายหรือทำให้บุคลากรสัมผัสอันตราย

ระหว่างการใช้งาน

• เปรียบเทียบแนวโน้มภายใต้สภาวะเครื่องจักรเดียวกัน
• ตรวจตำแหน่งคราบก่อนเช็ดออก
• ทดสอบชุดระบายน้ำและสัญญาณเตือน
• ตรวจหาสาเหตุของความขัดข้องซ้ำก่อนติดตั้งอุปกรณ์รุ่นเดิมทดแทนอีกครั้ง
• ปรับปรุงแผนควบคุมเมื่อวัสดุในกระบวนการ ระบบดูด สารเคมีทำความสะอาด หรือการจัดวางเครื่องจักรเปลี่ยนไป

การตัดสินใจที่ปลอดภัยที่สุดไม่จำเป็นต้องเป็นไส้กรองที่ละเอียดที่สุดหรือแอคชูเอเตอร์ที่ปิดมิดชิดที่สุด แต่คือชุดมาตรการที่ควบคุมเส้นทางซึ่งระบุได้ เหมาะกับภาระการเคลื่อนที่ บำรุงรักษาได้อย่างปลอดภัย และให้หลักฐานที่วัดได้ ณ จุดใช้งาน

คำถามที่พบบ่อยเกี่ยวกับการควบคุมสิ่งปนเปื้อนในระบบนิวเมติก

ISO 8573-1 ใช้พารามิเตอร์ความบริสุทธิ์อิสระ 3 รายการ ขณะที่คู่มือกระบอกสูบแม่เหล็ก CY ของ SMC กำหนดไส้กรองต้นทางขนาด 5 µm สำหรับผลิตภัณฑ์ตระกูลนั้นโดยเฉพาะ (ISO; SMC, เข้าถึงเมื่อ 2026) คำตอบด้านล่างคงความแตกต่างนี้ไว้: หลักเกณฑ์ระดับระบบกำหนดวิธีการ แต่คู่มือผลิตภัณฑ์เป็นตัวกำหนดขีดจำกัดสุดท้ายในการเลือกและบำรุงรักษา

โรงงานที่มีฝุ่นมากจำเป็นต้องใช้การกรองระดับ 5 µm เสมอหรือไม่

ไม่เสมอไป ไส้กรอง 5 µm เป็นข้อกำหนดที่เผยแพร่สำหรับผลิตภัณฑ์นิวเมติกบางรุ่น ไม่ใช่กฎที่ใช้กับทั้งโรงงาน ควรเริ่มจากคู่มือของอุปกรณ์และชั้นคุณภาพอนุภาค น้ำ และน้ำมันตาม ISO 8573-1 จากนั้นกำหนดขนาดของขั้นที่เลือกตามอัตราการไหลสูงสุด ค่าความดันตกคร่อมที่ยอมรับได้ สภาพขาเข้า และจุดเก็บตัวอย่างที่ต้องได้ความบริสุทธิ์ตามกำหนด

กระบอกสูบไร้ก้านเหมาะกับสภาพแวดล้อมที่มีฝุ่นมากกว่าเสมอหรือไม่

ไม่เสมอไป กระบอกสูบแบบคัปปลิงแม่เหล็กไม่มีแกนลูกสูบที่เปิดรับภายนอก ส่วนแบบคัปปลิงเชิงกลมีแถบซีลตามแนวยาวและส่วนสัมผัสของแคร่เลื่อน ทั้งสองแบบยังมีชิ้นส่วนภายนอกที่ต้องป้องกัน ก่อนเลือกควรเปรียบเทียบข้อจำกัดด้านฝุ่นของรุ่นนั้น ระบบไกด์ ชุดคัปปลิง รูปแบบการซีล ความสามารถรับโหลด การเข้าถึงเพื่อทำความสะอาด และเงื่อนไขการทดสอบของผู้ผลิต

ควรติดตั้งปลอกหุ้มป้องกันให้กระบอกสูบแบบมีก้านทุกตัวหรือไม่

ควรติดตั้งเมื่อวัสดุปลอกหุ้ม ระยะชัก ความเร็ว พื้นที่ติดตั้ง วิธีทำความสะอาด และชนิดสิ่งปนเปื้อนเหมาะกับงานเท่านั้น ปลอกหุ้มช่วยป้องกันแกนได้ แต่รอยพับอาจสะสมอนุภาคหรือความชื้นและบดบังความเสียหายได้ ที่ปาดแบบงานหนัก การ์ดป้องกัน การย้ายตำแหน่ง หรือโครงสร้างแอคชูเอเตอร์แบบอื่นอาจเป็นมาตรการที่ดูแลรักษาง่ายกว่า

ใช้ลมอัดเป่าฝุ่นออกจากอุปกรณ์นิวเมติกได้หรือไม่

ใช้ได้เฉพาะภายใต้ขั้นตอนที่ได้รับอนุมัติ ซึ่งครอบคลุมอันตรายจากฝุ่นและกฎหมายที่เกี่ยวข้อง กฎของ OSHA สำหรับอุตสาหกรรมทั่วไปกำหนดให้ใช้ความดันต่ำกว่า 30 psi มีอุปกรณ์ป้องกันเศษวัสดุที่มีประสิทธิภาพ และใช้อุปกรณ์คุ้มครองความปลอดภัยส่วนบุคคล พื้นที่ที่มีฝุ่นติดไฟได้ยังต้องควบคุมการฟุ้งกระจายและแหล่งจุดติดไฟด้วย การใช้เครื่องดูดฝุ่นที่เหมาะกับพื้นที่มีฝุ่น ระบบดูดเฉพาะจุด หรือการทำความสะอาดแบบเปียกที่เหมาะสมอาจปลอดภัยกว่า

ทีมบำรุงรักษาจะทราบได้อย่างไรว่ามาตรการควบคุมสิ่งปนเปื้อนทำงานได้ผล

กำหนดค่าฐานและตรวจซ้ำด้วยวิธีเดิม ณ จุดและสภาวะการทำงานที่ระบุ ติดตามผลคุณภาพลม จุดน้ำค้างภายใต้ความดัน ความดันตกคร่อมไส้กรอง การทำงานของชุดระบายน้ำ การรั่ว เวลาไซเคิล และตำแหน่งคราบ เก็บหลักฐานจากชิ้นส่วนที่เสียหาย การที่ความขัดข้องซ้ำลดลงจะมีความหมายก็ต่อเมื่อบันทึกระดับการสัมผัส ชั่วโมงทำงาน การแก้ไขที่ดำเนินการ และเงื่อนไขเปรียบเทียบไว้ครบถ้วน

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

• ISO 8573-1:2010 สิ่งปนเปื้อนและชั้นความบริสุทธิ์ของลมอัด
• ISO 8573-4:2019 การวัดปริมาณอนุภาค
• ISO 4414:2010 ข้อกำหนดด้านความปลอดภัยของระบบนิวเมติก
• คู่มือทางเทคนิคของ OSHA เรื่องฝุ่นติดไฟได้
• OSHA 29 CFR 1910.242 การใช้ลมอัดทำความสะอาด
• คู่มือความบริสุทธิ์ของลมอัด CAGI
• ตัวเลือกกระบอกสูบทนฝุ่นของ SMC
• คู่มือการใช้งานกระบอกสูบแม่เหล็กซีรีส์ CY ของ SMC
• คำแนะนำการบำรุงรักษาชุดกรองและปรับแรงดัน P3A ของ Parker
• คำแนะนำการบำรุงรักษาไส้กรองซีรีส์ AFF และ AM ของ SMC
