คู่มือจัดหากระบอกสูบนิวเมติกสำหรับอุณหภูมิสุดขั้ว

จัดหากระบอกสูบนิวเมติกสำหรับอุณหภูมิสุดขั้วในฐานะชุดสเปกที่มีเอกสารรับรอง ไม่ใช่กระบอกสูบมาตรฐานที่เปลี่ยนเพียงชุดซีล ขีดจำกัดที่ควบคุมการใช้งานอาจเป็นของจาระบี แม่เหล็ก สวิตช์ คุชชั่น ท่อ ข้อต่อ จุดต่อก้าน หรือรูปแบบการติดตั้ง ดังนั้น RFQ ต้องระบุโปรไฟล์อุณหภูมิขณะติดตั้ง และขอหลักฐานของชิ้นส่วนทุกชิ้นที่สัมผัสสภาพแวดล้อม

กระบอกสูบนิวเมติกสำหรับอุณหภูมิสุดขั้ว คือชุดแอคชูเอเตอร์ที่ระบุรุ่นครบถ้วนและมีขีดจำกัดในเอกสารครอบคลุมสภาวะอุณหภูมิแวดล้อม ตัวกลาง ผิวชิ้นงาน การเริ่มเดินเครื่อง รอบการใช้งาน อุปกรณ์เสริม และการบำรุงรักษาที่ติดตั้งจริง

แค็ตตาล็อกผลิตภัณฑ์ปัจจุบันแสดงให้เห็นว่าชุดสเปกอาจแตกต่างกันมากเพียงใด SMC ระบุตัวเลือกทนความเย็น -XB7 ที่ -40°C ถึง 70°C ส่วนตัวเลือกทนความร้อน -XB6 ทำงานที่ -10°C ถึง 150°C ตัวเลือกทั้งสองเปลี่ยนซีลและจาระบี และจำกัดคุณสมบัติบางอย่าง เช่น สวิตช์หรือคุชชั่น (SMC -XB7; SMC -XB6, เข้าถึงเมื่อ 2026-07-26).

ประเด็นสำคัญ

ระบุกระบอกสูบตามรหัสสั่งซื้อครบชุด ไม่ใช่เลือกจากตระกูลพอลิเมอร์

บันทึกข้อมูลอุณหภูมิ 8 รายการก่อนขอใบเสนอราคา

ควบคุมจุดน้ำค้างภายใต้แรงดันให้ต่ำกว่าตำแหน่งลมอัดที่เย็นที่สุด

วัดอุณหภูมิผิวกระบอกสูบใกล้เตาหลอม แทนการอ้างเพียงอุณหภูมิเตาหลอม

รับรองสวิตช์ ท่อลม ข้อต่อ จาระบี ฐานยึด และอุปกรณ์ป้องกันร่วมกับแอคชูเอเตอร์

For detailed component behavior, use the separate guides to กระบอกสูบนิวเมติกอุณหภูมิสูง, การออกแบบกระบอกสูบสำหรับอุณหภูมิต่ำกว่าศูนย์, and การเลือกอุณหภูมิใช้งานของซีลกระบอกสูบ. บทความนี้เน้นการจัดหา หลักฐานใน RFQ และการทดสอบรับรองสำหรับสภาพแวดล้อมทั้งสองแบบ

ข้อมูลอุณหภูมิใดควรอยู่ใน RFQ

บันทึกข้อมูลอุณหภูมิอย่างน้อย 8 รายการก่อนเลือกกระบอกสูบ SMC publishes option ranges of -40°C to 70°C and -10°C to 150°C. These are ambient ratings for identified configurations, not permission to expose any cylinder to those limits (SMC Web Catalog, เข้าถึงเมื่อ 2026-07-26).

คำว่า “ทำงานข้างเตาหลอม” ไม่ใช่ข้อกำหนดอุณหภูมิ เช่นเดียวกับ “ใช้งานในห้องแช่แข็ง” ให้ส่งค่าด้านล่าง ตำแหน่งวัด และวิธีได้มาของข้อมูลให้ซัพพลายเออร์

ข้อมูลใน RFQ	สิ่งที่ต้องบันทึก	เหตุผลที่มีผลต่อการเลือก
อุณหภูมิแวดล้อมต่ำสุด	อากาศที่เย็นที่สุดรอบกระบอกสูบที่ติดตั้ง	ใช้คัดกรองตัวกระบอก ซีล จาระบี สวิตช์ ท่อ และข้อต่อ
อุณหภูมิแวดล้อมสูงสุด	อากาศโดยรอบที่ร้อนที่สุดระหว่างการผลิต	แยกการรับความร้อนโดยรวมออกจากแหล่งความร้อนเฉพาะจุดที่แผ่รังสี
ผิวกระบอกสูบ	อุณหภูมิของกระบอก ปลอกซีล ฝาปิด ก้าน และสวิตช์	แสดงสภาวะที่ชุดประกอบจริงได้รับ
อุณหภูมิลมอัด	อุณหภูมิที่วาล์วและทางเข้ากระบอกสูบ	เปิดเผยสภาวะของตัวกลางที่อาจแตกต่างจากอุณหภูมิแวดล้อม
อุณหภูมิหลังแช่เย็น	อุณหภูมิตัวกระบอกหลังหยุดเครื่องนานที่สุด	กำหนดสภาวะของระยะชักแรก
อุณหภูมิต่อเนื่อง	ค่าที่คงที่ระหว่างการทำงานเป็นรอบตามปกติ	ใช้ยืนยันพิกัดการทำงานต่อเนื่อง
ค่าสูงสุดระยะสั้นและเวลาค้าง	ค่าสูงสุด ตำแหน่ง ระยะเวลา และความถี่	ป้องกันไม่ให้ขีดจำกัดวัสดุระยะสั้นถูกตีความเป็นพิกัดต่อเนื่อง
โปรไฟล์รอบการทำงาน	ลำดับการทำความร้อน การทำความเย็น การละลายน้ำแข็ง การล้างด้วยน้ำ หรือการเปิดประตู	เผยให้เห็นรอบความร้อนและเส้นทางการควบแน่น

วัดอุณหภูมิผิวหลังเครื่องจักรเข้าสู่การผลิตที่คงที่ และระหว่างเหตุการณ์ที่เลวร้ายแต่ยังมีโอกาสเกิดจริง ในโรงหล่ออาจเป็นช่วงเปิดประตูเตาหลอมหรือถ่ายโอนชิ้นงานร้อน ในห้องแช่แข็งอาจเป็นคำสั่งแรกหลังหยุดเครื่องช่วงสุดสัปดาห์ หรือช่วงอุ่นและชื้นทันทีหลังละลายน้ำแข็ง

ให้มองอุณหภูมิเป็นประวัติตามเวลา ไม่ใช่ค่าต่ำสุดกับค่าสูงสุดเพียงสองค่า งานสองแบบที่มีค่าสูงสุดเท่ากันอาจต้องใช้การออกแบบต่างกัน หากงานหนึ่งอยู่ที่ค่านั้น 10 วินาทีต่อกะ แต่อีกงานอยู่ที่ค่านั้นต่อเนื่อง

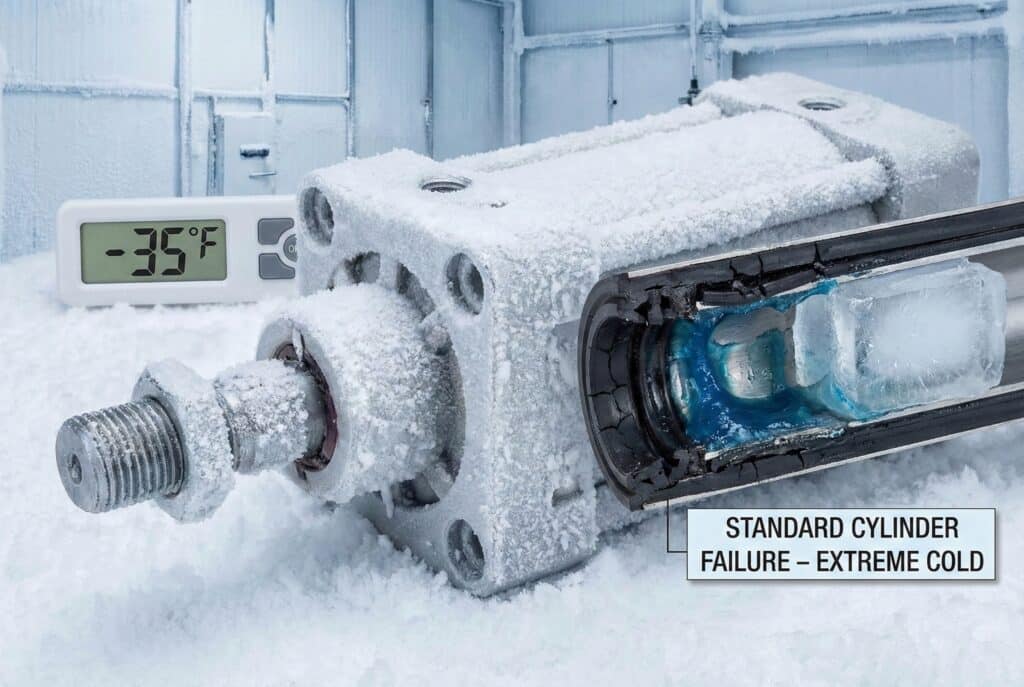

การเลือกกระบอกสูบสำหรับห้องแช่แข็ง: การควบคุมความชื้นและการเริ่มเดินเครื่องขณะเย็น

ตัวเลือกสำหรับความเย็นต้องครอบคลุมทั้งการควบคุมอุณหภูมิและน้ำ SMC ระบุให้ใช้ลมแห้งกับกระบอกสูบ -XB7 เพื่อป้องกันความชื้นแข็งตัว ขณะที่ ISO 8573-1 จัดประเภทสิ่งปนเปื้อนในลมอัดเป็นอนุภาค น้ำ และน้ำมัน (SMC -XB7; ISO 8573-1, เข้าถึงเมื่อ 2026-07-26).

ค่าคุณภาพลมที่ใช้ประโยชน์ได้คือจุดน้ำค้างภายใต้แรงดันที่ระบุแรงดันและตำแหน่งวัด Atlas Copco แนะนำให้ลดจุดน้ำค้างภายใต้แรงดันให้ต่ำกว่าจุดที่เย็นที่สุดซึ่งระบบลมอัดอาจไปถึง และระบุด้วยว่าเครื่องทำลมแห้งแบบทำความเย็นทั่วไปที่ให้จุดน้ำค้างภายใต้แรงดันประมาณ 3°C ไม่สามารถป้องกันการควบแน่นได้เมื่ออากาศปลายทางเย็นกว่า (Atlas Copco, เข้าถึงเมื่อ 2026-07-26).

ดังนั้น RFQ สำหรับห้องแช่แข็งควรมี:

จุดน้ำค้างภายใต้แรงดันที่ต้องการ และอุณหภูมิต่ำสุดของท่อ วาล์ว และพอร์ตกระบอกสูบ
ชนิดเครื่องทำลมแห้ง รูปแบบการระบายน้ำ เกรดไส้กรอง และตำแหน่งตรวจวัดจุดน้ำค้าง
อุณหภูมิตัวกระบอกต่ำสุดก่อนสั่งระยะชักแรก
เวลาเริ่มเคลื่อนที่ เวลาในระยะชัก และแรงดันที่คาดไว้ขณะเริ่มเดินเครื่องในสภาพเย็น
การควบแน่นภายนอก น้ำแข็ง การล้างด้วยน้ำ และการสัมผัสช่วงละลายน้ำแข็ง
ตำแหน่งระบายลม และความเป็นไปได้ที่น้ำแข็งจะก่อตัวเฉพาะจุดหรือตัวเก็บเสียงอุดตัน
จาระบี ซีล แหวนปาด ท่อลม ข้อต่อ วาล์ว และเซนเซอร์ที่ผ่านการรับรองสำหรับอุณหภูมิต่ำสุดที่แท้จริง

ชุดหายใจที่มีสารดูดความชื้นติดอยู่ใกล้แอคชูเอเตอร์ไม่ได้ทำให้ลมอัดที่เข้าสู่กระบอกสูบแบบทำงานสองทางแห้ง ควบคุมน้ำตั้งแต่ต้นทาง กำจัดน้ำเหลวที่จุดระบายและจุดต่ำของท่อ และตรวจยืนยันจุดน้ำค้างภายใต้แรงดันที่เหมาะสม คู่มือคู่มือจุดน้ำค้างภายใต้แรงดัน อธิบายว่าเหตุใดจึงนำจุดน้ำค้างในบรรยากาศมาใช้แทนโดยตรงไม่ได้

การรับรองการเริ่มเดินเครื่องขณะเย็นมีความสำคัญ เพราะความหนืดของจาระบีและการคืนรูปของซีลอาจเป็นภาระสูงสุดหลังหยุดเครื่องเป็นเวลานาน อย่าอุ่นตัวอย่างก่อนทดสอบ เว้นแต่เครื่องจักรผลิตจริงจะใช้ฮีตเตอร์ควบคุม เทอร์โมสแตต ระบบตรวจจับความขัดข้อง และอินเตอร์ล็อกเริ่มเดินเครื่องแบบเดียวกัน

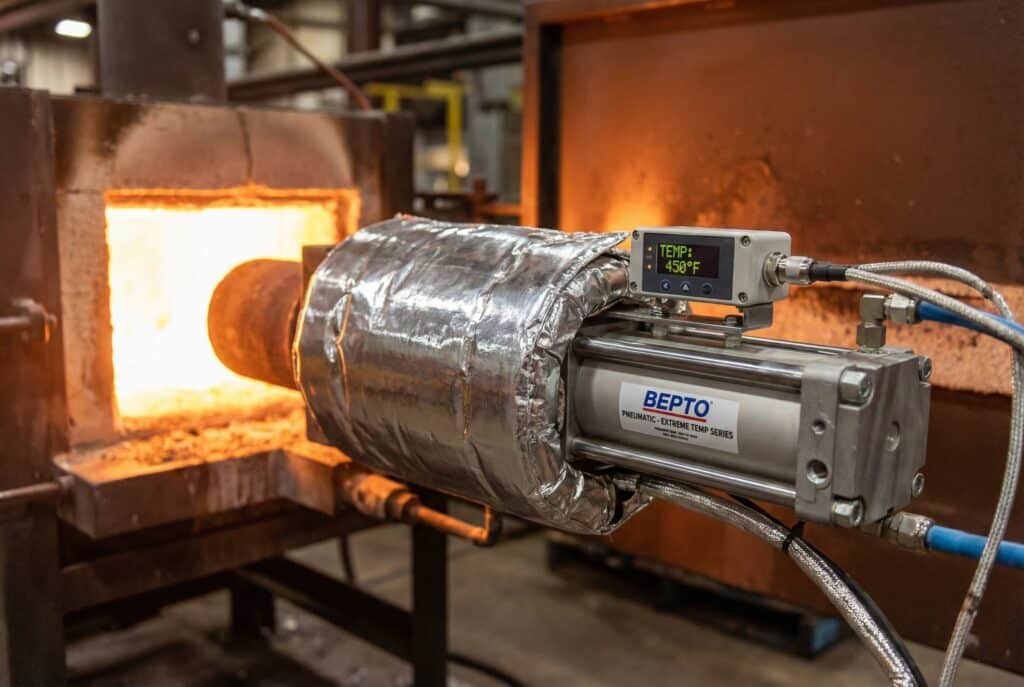

การเลือกกระบอกสูบสำหรับโรงหล่อ: วัดกระบอกสูบ ไม่ใช่เตาหลอม

พิกัดของเตาหลอมไม่ใช่พิกัดของกระบอกสูบ แค็ตตาล็อก Series 2A/2AN ของ Parker ระบุช่วง -23°C ถึง 74°C สำหรับคลาสซีลมาตรฐานหนึ่งแบบ ส่วนชุดโครงสร้างสำหรับอุณหภูมิสูงบางแบบรองรับถึง 204°C และต้องเปลี่ยนแปลงโครงสร้าง (Parker Series 2A/2AN catalog, เข้าถึงเมื่อ 2026-07-26).

วัดอุณหภูมิกระบอก ปลอกซีล ก้าน ฝาปิด เซนเซอร์ วาล์ว ท่อ และข้อต่อระหว่างลำดับการทำงานที่ร้อนที่สุด พร้อมบันทึกเส้นทางความร้อน:

การแผ่รังสี: แนวสายตาโดยตรงไปยังเตาหลอม บิลเล็ตถ่ายร้อน แบบหล่อ กระบวย หรือช่องเปิดเตาอบ
การพาความร้อน: อากาศร้อนรอบกระบอกสูบหรือไหลผ่านพื้นที่ปิดล้อม
การนำความร้อน: ความร้อนที่เข้าผ่านขายึด โครงเครื่องจักร ปลายก้าน หรือฟิกซ์เจอร์
ตัวกลางภายใน: อุณหภูมิลมอัดที่วาล์วและพอร์ตกระบอกสูบ
สิ่งปนเปื้อน: สะเก็ดออกไซด์ ทราย สะเก็ดเชื่อม ฝุ่นขัดถู หรือเศษตกค้างจากกระบวนการร้อนที่ก้านและแหวนปาด

แผงกำบังช่วยลดการรับรังสีได้ แต่ไม่ทำให้กระบอกสูบมีพิกัดใหม่ด้วยตัวมันเอง ต้องระบุวัสดุแผงกำบัง ช่องว่างอากาศ พื้นที่ครอบคลุม การระบายอากาศ และอุณหภูมิที่วัดได้ทั้งสองด้าน หากเสนอให้ใช้ลมหรือน้ำหล่อเย็น ต้องระบุการตรวจวัดการไหล ผลกระทบเมื่อเกิดการรั่ว อินเตอร์ล็อก และสภาวะปลอดภัยเมื่อสูญเสียการหล่อเย็น

การเพิ่มระยะห่างและย้ายตำแหน่งมักเชื่อถือได้กว่าการเลือกวัสดุซีลพิเศษ การย้ายวาล์ว สวิตช์ หรือกระบอกสูบออกจากโซนร้อนอาจตัดจุดอ่อนหลายจุดได้พร้อมกัน เมื่อไม่สามารถควบคุมผิวกระบอกสูบให้อยู่ในช่วงผลิตภัณฑ์ที่มีเอกสารรองรับ ควรพิจารณากลไกเชื่อมต่อ เซนเซอร์ระยะไกล แผงกันความร้อน หรือสถาปัตยกรรมแอคชูเอเตอร์แบบอื่น

ระหว่างการซ่อมบำรุง ความร้อนเป็นเพียงแหล่งพลังงานอันตรายชนิดหนึ่ง OSHA ระบุว่าพลังงานนิวเมติก ความร้อน กล เครื่อง ไฮดรอลิก เคมี และพลังงานสะสมชนิดอื่นต้องถูกควบคุม ระบาย หรือยึดตรึงก่อนเริ่มบำรุงรักษา (OSHA, เข้าถึงเมื่อ 2026-07-26).

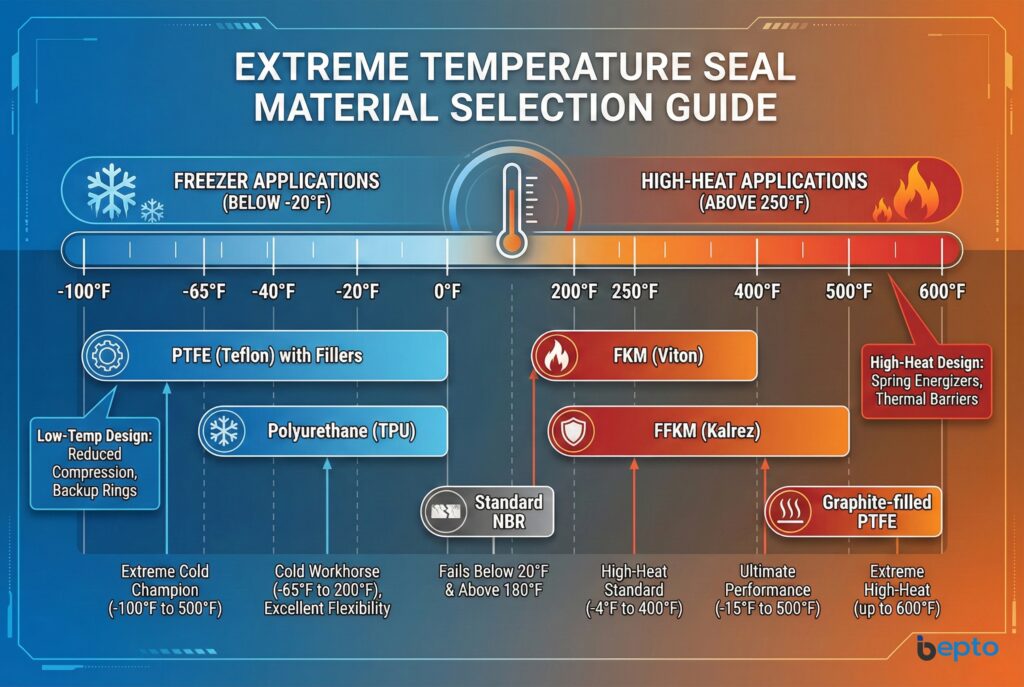

ควรรับรองซีล จาระบี และอุปกรณ์เสริมอย่างไร

อนุมัติรุ่นและคอมพาวด์ครบชุด ไม่ใช่เลือกจากชื่อวัสดุทั่วไป Parker กำหนดขีดจำกัดและข้อกำหนดโครงสร้างต่างกันสำหรับคลาสซีลไนไตรล์อุณหภูมิต่ำ ฟลูออโรคาร์บอน และ PTFE แบบมีตัวกระตุ้น ช่วงอุณหภูมิที่ระบุเป็นของชุดกระบอกสูบตามโครงสร้างเหล่านั้น (Parker Series 2A/2AN catalog, เข้าถึงเมื่อ 2026-07-26).

คำว่า NBR, FKM, โพลียูรีเทน หรือ PTFE เป็นเพียงคำใช้คัดกรอง การตัดสินใจสุดท้ายต้องระบุ:

รายการ	หลักฐานที่ต้องขอ	ข้อผิดพลาดที่พบบ่อยในการจัดหา
ซีลไดนามิก	รหัสคอมพาวด์ โปรไฟล์ แรงดัน ความเร็ว ผิวสัมผัส และขีดจำกัดอุณหภูมิ	เลือกจากพอลิเมอร์พื้นฐานเพียงอย่างเดียว
ซีลสถิต	คอมพาวด์โอริงหรือปะเก็นที่แน่นอน และสภาวะร่องซีล	อัปเกรดเฉพาะซีลก้าน
ตัวกระตุ้น	วัสดุสปริงหรืออีลาสโตเมอร์ และช่วงอุณหภูมิ	ถือว่า PTFE เป็นระบบซีลที่ครบถ้วนแล้ว
สารหล่อลื่น	ชื่อผลิตภัณฑ์ ปริมาณ ความเข้ากันได้ และกฎการเติมซ้ำ	เติมน้ำมันอุณหภูมิต่ำหรือจาระบีอุณหภูมิสูงแบบทั่วไป
ผิวก้านและกระบอก	วัสดุ ผิวสำเร็จ การเคลือบ ความแข็ง และการรับสิ่งปนเปื้อน	ละเลยสะเก็ดขัดถู น้ำแข็ง หรือสารเคมีจากการล้าง
แม่เหล็กและสวิตช์	ตัวเลือกตามรหัสสั่งซื้อ ขีดจำกัดอุณหภูมิ สายเคเบิล คอนเน็กเตอร์ และการติดตั้ง	สมมติว่าสวิตช์มาตรฐานยังใช้ได้
คุชชั่นหรือบัมเปอร์	การมีให้เลือกและขีดจำกัดพลังงานของตัวเลือกอุณหภูมินั้น	สมมติว่ายังคงใช้คุชชั่นมาตรฐาน
ท่อและข้อต่อ	วัสดุ แรงดัน อุณหภูมิ รัศมีดัด และวิธีซีล	ตรวจเฉพาะกระบอกสูบ ไม่ตรวจสายลม

ข้อจำกัดอาจมีมาก SMC ระบุในเอกสาร -XB7 ว่ามีการเปลี่ยนวัสดุซีลและจาระบี ไม่รองรับออโตสวิตช์และไม่มีชนิดคุชชั่น ส่วนเอกสาร -XB6 ทนความร้อนให้ผู้ซื้อเลือกสวิตช์ทนความร้อนแยกต่างหาก และระบุขีดจำกัดความเร็วเฉพาะรุ่น (SMC -XB7; SMC -XB6, เข้าถึงเมื่อ 2026-07-26).

รหัสต่อท้ายตามคำสั่งซื้อเป็นส่วนหนึ่งของหลักฐานทางวิศวกรรม ใบเสนอราคาที่ระบุเพียงซีรีส์กระบอกสูบพื้นฐานอาจละเว้นซีล จาระบี ข้อจำกัดสวิตช์ หรือชุดคุชชั่นที่ทำให้พิกัดอุณหภูมินั้นเป็นไปได้โดยไม่รู้ตัว

ควรคัดกรองการขยายตัวเนื่องจากความร้อนอย่างไร

ใช้การขยายตัวเนื่องจากความร้อนคัดกรองความเสี่ยงด้านการติดตั้งและระยะเคลียร์รันซ์ แล้วให้ผู้ผลิตตรวจสอบเรขาคณิตจริง NIST lists about ${24} \times 10^{-6}/^\circ\mathrm{C}$ สำหรับอลูมิเนียม และ ${11.5} \times 10^{-6}/^\circ\mathrm{C}$ สำหรับเกจบล็อกเหล็กสั้นที่ 20°C (NIST, เข้าถึงเมื่อ 2026-07-26).

For a single unconstrained part, estimate length change with:

\Delta L = \alpha L \Delta T

ในที่นี้ $\Delta L$ คือการเปลี่ยนแปลงความยาว $\alpha$ คือสัมประสิทธิ์การขยายตัวเชิงเส้นเนื่องจากความร้อนของวัสดุ $L$ คือความยาวอ้างอิง และ $\Delta T$ คือการเปลี่ยนแปลงอุณหภูมิ ต้องใช้หน่วยให้สอดคล้องกัน

ตัวอย่างเช่น ชิ้นส่วนยึดอะลูมิเนียมยาว 1,000 mm ที่คัดกรองด้วย $\alpha = 24 \times 10^{-6}/^\circ\mathrm{C}$ เมื่ออุณหภูมิเพิ่มขึ้น 50°C ให้ผลดังนี้:

\Delta L = 24 \times 10^{-6} \times 1000 \times 50 = 1.2\ \mathrm{mm}

ผลลัพธ์ 1.2 mm ไม่ได้พิสูจน์ว่าลูกสูบจะติดขัดหรือซีลจะรั่ว แต่แสดงว่าขายึด ข้อต่อ ตัวนำ ปลายก้าน เป้าหมายเซนเซอร์ และแนวภายนอกอาจเคลื่อนมากพอที่จะต้องตรวจสอบโดยละเอียด

สำหรับวัสดุสองชนิดที่เชื่อมต่อกัน ค่าที่ใช้คัดกรองได้คือการขยายตัวต่างกัน:

\Delta L_{\mathrm{diff}} = \left(\alpha_1-\alpha_2\right)L\Delta T

ใช้สมการกับมิติที่ถูกจำกัดจริง ระยะเคลียร์รันซ์ในแนวรัศมีของรูต้องพิจารณาเส้นผ่านศูนย์กลาง อุณหภูมิวัสดุ ค่าความคลาดเคลื่อน สารเคลือบ โครงสร้างลูกสูบ และเรขาคณิตซีล การขยายตัวของตัวกระบอกในแนวแกนไม่สามารถแปลงเป็นระยะเคลียร์รันซ์แนวรัศมีระหว่างลูกสูบกับรูได้โดยอัตโนมัติ

การขยายตัวจากความร้อนต้องอยู่ในทะเบียนจุดเชื่อมต่อ กระบอกสูบ โครงเครื่องจักร ตัวนำ ข้อต่อ และเป้าหมายเซนเซอร์อาจเคลื่อนต่างกัน ดังนั้นซัพพลายเออร์ควรตรวจเส้นทางรับแรงของชุดประกอบ ไม่ใช่ส่งกลับเพียงค่าสัมประสิทธิ์ของวัสดุกระบอก

ซัพพลายเออร์ต้องส่งคืนหลักฐานอะไรบ้าง

ตัวเลขอุณหภูมิที่ไม่มีรหัสสั่งซื้อเป็นหลักฐานที่ไม่ครบถ้วน Parker แยกรุ่น P1P ที่ -40°C ถึง 80°C, -20°C ถึง 80°C และ -10°C ถึง 120°C ขณะที่ตัวเลือกอุณหภูมิของ SMC ตัดออกหรือเปลี่ยนแปลงคุณสมบัติมาตรฐานบางรายการ (Parker P1P catalog; SMC -XB7, เข้าถึงเมื่อ 2026-07-26).

กำหนดให้ใบเสนอราคาหรือเอกสารส่งมอบทางเทคนิคต้องระบุ:

ผู้ผลิต ซีรีส์ รหัสสั่งซื้อ ฉบับแก้ไข ขนาดรู ระยะชัก ก้าน พอร์ต การติดตั้ง และหน้าที่การทำงานครบถ้วน
อุณหภูมิแวดล้อมและตัวกลางตามพิกัด รวมถึงสภาวะต่อเนื่องและสภาวะระยะสั้นที่อนุญาต
รหัสคอมพาวด์และโปรไฟล์ซีล สารหล่อลื่น แหวนปาด แหวนกันสึก แม่เหล็ก สวิตช์ สายเคเบิล คอนเน็กเตอร์ ท่อ ข้อต่อ และขีดจำกัดของวาล์ว
ข้อจำกัดด้านแรงดัน ความเร็ว แรงด้านข้าง พลังงานคุชชั่น รอบการทำงาน และการหล่อลื่นสำหรับตัวเลือกอุณหภูมิที่เสนอราคา
มิติจากแบบ และข้อกำหนดด้านการขยายตัวจากความร้อน แนวศูนย์ แผงกำบัง หรือระยะยกห่าง
สภาวะทดสอบที่รองรับพิกัด รวมถึงระยะเวลาแช่อุณหภูมิ จุดวัดอุณหภูมิ แรงดัน ความเร็ว และเกณฑ์การรั่ว
คำแนะนำการบำรุงรักษา ชุดทดแทนที่อนุมัติ นโยบายสารหล่อลื่น และขีดจำกัดการจัดเก็บ
คำชี้แจงที่ระบุตัวเลือกที่ไม่รวม การทดแทน และการเปลี่ยนแปลงที่ต้องรับรองคุณสมบัติใหม่

อย่ารับข้อความว่า “จัดส่งซีลอุณหภูมิสูงให้แล้ว” เป็นหลักฐานว่ากระบอกสูบที่ประกอบแล้วเหมาะสม คำตอบของซัพพลายเออร์ที่มีประโยชน์ต้องแสดงว่าอุณหภูมิที่ระบุเปลี่ยนรหัสสั่งซื้ออย่างไร และอุปกรณ์เสริมใดยังใช้ได้

ควรรับรองคุณสมบัติกระบอกสูบตัวอย่างอย่างไร

ทดสอบตัวอย่างตามชุดสเปกและช่วงความเร็วที่ประกาศ SMC specifies 50 to 500 mm/s for many -XB7 and -XB6 arrangements, but also publishes model-specific exclusions and lower limits for some hot-service configurations (SMC -XB7; SMC -XB6, เข้าถึงเมื่อ 2026-07-26).

จัดทำการทดสอบรับรองก่อนสั่งตัวอย่าง:

ตรวจรับเข้า: ตรวจสอบรหัสสั่งซื้อ วัสดุ จาระบี ชุดซีล สวิตช์ พอร์ต และแบบ
ทดสอบค่าพื้นฐาน: บันทึกการรั่ว เวลาในระยะชัก แรงดันพอร์ต พฤติกรรมเริ่มเคลื่อน การทำงานของสวิตช์ และการตั้งคุชชั่นที่อุณหภูมิอ้างอิง
แช่อุณหภูมิ: คงชุดประกอบครบชุดไว้จนจุดวัดที่ต้องการมีค่าเสถียร
ทดสอบระยะชักแรก: สั่งให้กระบอกสูบทำงานโดยไม่อุ่นล่วงหน้าหรือช่วยด้วยมือโดยไม่มีเอกสารรองรับ
ทดสอบรอบการใช้งาน: เดินเครื่องด้วยโหลด ความเร็ว แรงดัน ทิศทางการติดตั้ง อัตรารอบ และลำดับความร้อนตามที่กำหนด
ทดสอบความขัดข้อง: ตรวจยืนยันการตอบสนองอย่างปลอดภัยเมื่อสูญเสียการทำความร้อน การทำความเย็น ลมจ่าย การตรวจจับ หรือการระบายอากาศ หากระบบเหล่านี้เป็นส่วนหนึ่งของการออกแบบ
ตรวจสอบหลังทดสอบ: ตรวจการรั่ว สภาพก้านและรู ความเสียหายของซีล การเคลื่อนย้ายของสารหล่อลื่น สภาพตัวยึด แนวศูนย์ การเลื่อนค่าของสวิตช์ และการเปลี่ยนแปลงมิติ

ขีดจำกัดการรับรองควรเป็นตัวเลขเมื่อเครื่องจักรต้องการสมรรถนะที่วัดเป็นตัวเลข กำหนดเวลาในระยะชักสูงสุด การรั่ว การเปลี่ยนแปลงแรงดัน อุณหภูมิ ความคลาดเคลื่อนของสวิตช์ และความเสียหายที่มองเห็นได้ซึ่งยอมรับได้ คำว่า “ทำงานตามปกติ” กว้างเกินไปสำหรับการตัดสินใจจัดหา

ล็อกและตัดแยกพลังงานนิวเมติก กล ไฟฟ้า และความร้อนก่อนตรวจสอบหรือถอดประกอบ หากต้องคงแรงดันหรืออุณหภูมิไว้เพื่อวัดวิเคราะห์ ให้ใช้การประเมินความเสี่ยงเฉพาะเครื่องจักรและขั้นตอนทดสอบที่ควบคุมได้ แทนการถือว่าการทดสอบเป็นงานบำรุงรักษาทั่วไป

ตาราง RFQ เปรียบเทียบห้องแช่แข็งกับโรงหล่อ

แบบฟอร์ม RFQ เดียวครอบคลุมทั้งสองสภาพแวดล้อมได้เมื่อแยกเส้นทางความร้อนและกลไกความขัดข้องออกจากกัน ISO 8573-1 treats particles, water, and oil as separate compressed-air contaminants, while manufacturer catalogs attach temperature limits to specific cylinder configurations (ISO 8573-1; SMC Web Catalog, เข้าถึงเมื่อ 2026-07-26).

หัวข้อ RFQ	ประเด็นเน้นสำหรับห้องแช่แข็ง	ประเด็นเน้นสำหรับโรงหล่อ
บันทึกอุณหภูมิ	การแช่เย็น อุณหภูมิอากาศ การละลายน้ำแข็ง เหตุการณ์ประตูอุ่น	อุณหภูมิผิว ค่าสูงสุดจากการแผ่รังสี เวลาค้างของชิ้นงานร้อน
คุณภาพลม	จุดน้ำค้างภายใต้แรงดัน จุดระบายน้ำ จุดต่ำ และการป้องกันการแข็งตัว	ความคงตัวของสารหล่อลื่น สิ่งปนเปื้อน และการสัมผัสของวาล์วกับท่อ
ระบบซีล	การคืนสภาพขณะเย็น แรงเสียดทานเริ่มเคลื่อน และความหนืดจาระบี	การเสื่อมจากความร้อน การคืนรูปถาวร และซีลตัวกระตุ้นกับซีลสถิต
อุปกรณ์เสริม	สวิตช์ สายเคเบิล ท่อ และคอนเน็กเตอร์ที่มีพิกัดความเย็น	สวิตช์ระยะไกล สายเคเบิลพิกัดความร้อน และท่อกับข้อต่อที่มีแผงกำบัง
สิ่งปนเปื้อนภายนอก	น้ำแข็ง การควบแน่น การล้างด้วยน้ำ	สะเก็ดออกไซด์ ทราย ประกายไฟ ฝุ่นขัดถู และเศษตกค้างร้อน
การติดตั้ง	การระบายน้ำ ฉนวน และฮีตเตอร์ควบคุมหากจำเป็น	ระยะห่าง แผงกำบัง ช่องว่างอากาศ การระบายอากาศ และการขับเคลื่อนระยะไกล
การทดสอบรับรอง	ระยะชักแรกหลังแช่เย็นและการตรวจน้ำแข็ง	การทำแผนที่อุณหภูมิผิวตลอดร้อนรอบการทำงานและการตรวจการรั่วหลังทดสอบ
ความปลอดภัย	การลื่น การถูกความเย็นกัด การติดค้างในพื้นที่ และพลังงานนิวเมติกสะสม	แผลไหม้ ความร้อนแผ่รังสี ผิวร้อน และพลังงานนิวเมติกกับความร้อนสะสม

ใช้คู่มือคุณภาพลม ISO 8573-1 เมื่อ RFQ ต้องกำหนดคลาสของอนุภาค น้ำ และน้ำมัน ควรเขียนจุดข้อกำหนดและจุดวัดไว้ข้างคลาสนั้น

คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบนิวเมติกสำหรับอุณหภูมิสุดขั้ว: ผู้ซื้อควรถามอะไร

แค็ตตาล็อกปัจจุบันไม่สนับสนุนว่ามีกระบอกสูบอุณหภูมิสุดขั้วแบบเดียวที่ใช้ได้ทั่วไป ตัวอย่างที่เผยแพร่ครอบคลุมชุดสเปกอุณหภูมิต่ำถึง -40°C ชุดสเปกทนความร้อน -10°C ถึง 150°C และชุดสเปกเฉพาะรุ่นที่รองรับ 204°C พร้อมการเปลี่ยนแปลงโครงสร้าง (SMC; Parker, เข้าถึงเมื่อ 2026-07-26).

กระบอกสูบหนึ่งตัวใช้ได้ทั้งงานห้องแช่แข็งและโรงหล่อหรือไม่

ทำได้ก็ต่อเมื่อซัพพลายเออร์จัดทำเอกสารรับรองชุดสเปกเดียวกันสำหรับโปรไฟล์อุณหภูมิทั้งสอง รวมถึงการสลับรอบระหว่างอุณหภูมิเหล่านั้น ตัวเลือกสำหรับความเย็นและความร้อนจำนวนมากใช้ซีล จาระบี สวิตช์ คุชชั่น และข้อจำกัดความเร็วต่างกัน จึงควรมองช่วงอุณหภูมิของพอลิเมอร์ที่กว้างเป็นเพียงข้อมูลคัดกรอง ไม่ใช่หลักฐานว่ากระบอกสูบที่ประกอบแล้วใช้ได้กับทั้งสองหน้างาน

FKM เป็นวัสดุซีลที่ดีที่สุดสำหรับกระบอกสูบอุณหภูมิสูงเสมอหรือไม่

ไม่เสมอไป FKM เป็นเพียงกลุ่มวัสดุ ไม่ใช่ข้อกำหนดกระบอกสูบที่ครบถ้วน ต้องพิจารณาคอมพาวด์สำเร็จรูป โปรไฟล์ซีล ซีลสถิต สารหล่อลื่น แรงดัน ความเร็ว ผิวสำเร็จ ตัวกลาง และระยะเวลาที่อยู่ในอุณหภูมิสูง บางแบบใช้ PTFE ที่มีตัวกระตุ้นหรือโครงสร้างอื่น และต้องปรับเปลี่ยนมากกว่าตัวซีล

ลมอัดในห้องแช่แข็งต้องแห้งแค่ไหน

กำหนดจุดน้ำค้างภายใต้แรงดันให้ต่ำกว่าตำแหน่งที่เย็นที่สุดซึ่งระบบลมอัดมีแรงดันจะไปถึง และเผื่อค่าความปลอดภัยของโครงการตามมาตรฐานกับความเสี่ยงที่เกี่ยวข้อง ระบุแรงดันและตำแหน่งวัด รวมทั้งกำจัดน้ำเหลวด้วยจุดระบายน้ำและการออกแบบท่อ เพราะตัวเลขที่ทางออกของเครื่องทำลมแห้งเพียงอย่างเดียวไม่ยืนยันสภาวะที่กระบอกสูบ

อุณหภูมิเตาหลอมเป็นตัวกำหนดพิกัดที่กระบอกสูบต้องใช้หรือไม่

ไม่ใช่ บันทึกอุณหภูมิของกระบอก ปลอกซีล ก้าน ฝาปิด สวิตช์ วาล์ว ท่อลม และข้อต่อระหว่างเหตุการณ์ที่ร้อนที่สุด อุณหภูมิเตาหลอมบอกแหล่งกำเนิด ส่วนระยะทาง การแผ่รังสี การพาความร้อน การนำความร้อน แผงกำบัง การระบายอากาศ และรอบการทำงานเป็นตัวกำหนดอุณหภูมิที่ชิ้นส่วนติดตั้งจริงได้รับ

ใบเสนอราคากระบอกสูบสำหรับอุณหภูมิสุดขั้วควรมีอะไรบ้าง

ขอรหัสสั่งซื้อครบชุด ขีดจำกัดอุณหภูมิ คอมพาวด์ซีล สารหล่อลื่น พิกัดอุปกรณ์เสริม ตัวเลือกที่ไม่รวม ข้อจำกัดความเร็วและแรงดัน แบบทดสอบ สภาวะทดสอบ คู่มือบำรุงรักษา ชุดอะไหล่ทดแทน และคำชี้แจงการควบคุมการเปลี่ยนแปลง ใบเสนอราคาควรเชื่อมโยงขีดจำกัดทุกข้อกับชุดสเปกที่จัดส่งจริง
