วิธีป้องกันกระบอกสูบนิวเมติกจากการกัดกร่อนในงานล้างทำความสะอ

ป้องกันกระบอกสูบนิวเมติกจากการกัดกร่อนระหว่างการล้างทำความสะอาดโดยถือว่าขั้นตอนการทำความสะอาดเป็นกรณีโหลดขณะใช้งาน บันทึกสารเคมี ความเข้มข้น อุณหภูมิ แรงดันฉีด ระยะหัวฉีด เวลาสัมผัส ความถี่ การล้างน้ำ และการระบายน้ำ จากนั้นเลือกชิ้นส่วนทุกชิ้นที่สัมผัสสภาพดังกล่าว ไม่ใช่เฉพาะกระบอกเท่านั้น

ข้อ 117.40 ของข้อกำหนดสหรัฐฯ สำหรับการผลิตอาหารกำหนดให้อุปกรณ์ต้องทำความสะอาดได้อย่างเพียงพอ ติดตั้งให้ทำความสะอาดและบำรุงรักษาได้ และทนต่อสารทำความสะอาด สารฆ่าเชื้อ และขั้นตอนที่ใช้ตามวัตถุประสงค์การใช้งาน (eCFR 21 CFR 117.40, เข้าถึงข้อมูลเดือนกรกฎาคม 2026). It does not prescribe one stainless grade or IP code for every washdown area.

ประเด็นสำคัญ

สูตรการทำความสะอาด โซนสุขอนามัย และรูปทรงการระบายน้ำเป็นตัวกำหนดโหลดการกัดกร่อน

316L มีค่า PRE ตามชื่อเกรดสูงกว่า 304L แต่โลหะผสมเพียงอย่างเดียวไม่รับประกันอายุการใช้งาน

การทดสอบ IP พิจารณาการป้องกันน้ำเข้าภายใต้เงื่อนไขที่ระบุ ไม่ได้ยืนยันความเข้ากันได้กับสารเคมีหรือสุขอนามัย

วินิจฉัยเส้นทางการกัดกร่อนภายนอกและภายในแยกกันก่อนเปลี่ยนฮาร์ดแวร์

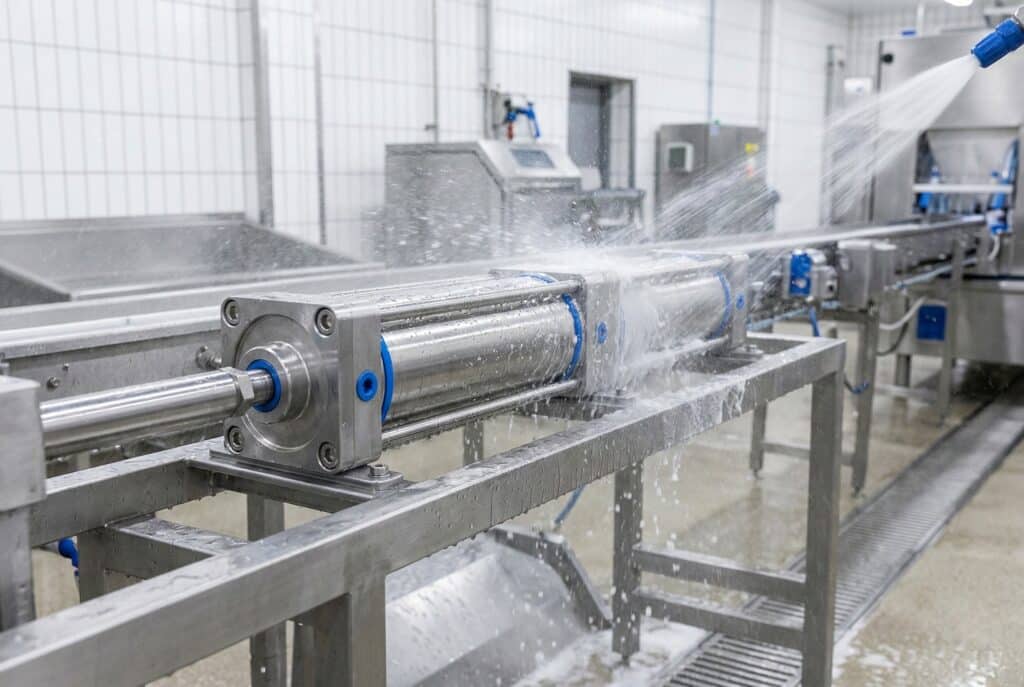

กระบอกสูบนิวเมติกสเตนเลสติดตั้งบนโครงเครื่องแบบเปิดระหว่างการล้างน้ำโดยตรง

การทบทวนงานล้างทำความสะอาดต้องครอบคลุมกระบอกสูบ จุดยึด ตัวยึด สวิตช์ สายไฟ ข้อต่อ ท่อ จุดต่อวาล์ว และทุกพื้นผิวที่ของเหลวอาจขังได้

การสัมผัสจากงานล้างทำความสะอาด คือโหลดทางเคมี ความร้อน ไฮดรอลิก รูปทรง และเวลาที่เกิดจากการทำความสะอาดและการสุขาภิบาล การป้องกันน้ำและสิ่งแปลกปลอมเข้า คือหลักฐานว่าตัวครอบตามที่ระบุผ่านการทดสอบของแข็งหรือน้ำตามเงื่อนไขที่กำหนด ไม่ใช่ใบรับรองทั่วไปด้านการทนสารเคมี สุขอนามัย หรืออายุการใช้งานจากการกัดกร่อน

กระบอกสูบต้องทนต่อการสัมผัสจากงานล้างทำความสะอาดแบบใด

ข้อ 117.40 มีข้อกำหนดด้านอุปกรณ์เจ็ดข้อ และระบุระบบนิวเมติกไว้ในขอบเขตการออกแบบเพื่อสุขอนามัยโดยตรง (eCFR, เข้าถึงข้อมูลเดือนกรกฎาคม 2026). เริ่มจากบันทึกรอบการล้างทำความสะอาดจริงและโซนสุขอนามัย ป้ายอย่าง “เกรดอาหาร” “สเตนเลส” หรือ “รองรับงานล้างทำความสะอาด” ไม่ใช่ข้อกำหนดทางวิศวกรรมที่ครบถ้วน

จัดทำบันทึกการสัมผัสหนึ่งชุดสำหรับแต่ละสถานะของเครื่อง การฉีดล้างระหว่างผลิต การสุขาภิบาลตามกำหนด การทำความสะอาดเพื่อบำรุงรักษา และไอน้ำควบแน่นระหว่างหยุดเครื่องอาจเข้าถึงส่วนต่าง ๆ ของแอคชูเอเตอร์ไม่เหมือนกัน

หัวข้อการสัมผัส	สิ่งที่ต้องบันทึก	เหตุผลที่ทำให้แผนป้องกันเปลี่ยน
สารที่ใช้ทำความสะอาด	ชื่อผลิตภัณฑ์ สารเคมีที่ออกฤทธิ์ ความเข้มข้น pH และปริมาณคลอไรด์	ใช้คัดกรองโลหะ ซีล สารเคลือบ จาระบี ฉลาก และพลาสติก
อุณหภูมิ	อุณหภูมิของของเหลวและอุณหภูมิพื้นผิวชิ้นส่วน	เปลี่ยนอัตราการเกิดปฏิกิริยา พฤติกรรมของอีลาสโตเมอร์ และการขยายตัวจากความร้อน
การฉีดพ่น	แรงดัน ชนิดหัวฉีด ระยะ มุม และระยะเวลา	กำหนดการกระแทกโดยตรงและเส้นทางที่มีแนวโน้มให้น้ำหรือสารเข้า
ความถี่	จำนวนรอบต่อกะ วัน หรือสัปดาห์	แยกการล้างเป็นครั้งคราวออกจากการสัมผัสสารเคมีซ้ำ ๆ
การล้างน้ำและการทำให้แห้ง	คุณภาพน้ำล้าง วิธีทำให้แห้ง และเวลาที่พื้นผิวยังเปียก	สารทำความสะอาดที่ตกค้างอาจกัดกร่อนต่อหลังสิ้นสุดการสุขาภิบาล
รูปทรง	ทิศทางการติดตั้ง จุดต่ำ ร่องแคบ และแผงป้องกัน	ระบุบริเวณที่ของเหลวและคราบสกปรกค้างอยู่
โซนสุขอนามัย	พื้นที่สัมผัสผลิตภัณฑ์ พื้นที่โดนน้ำกระเด็น พื้นที่ล้างทำความสะอาด หรือพื้นที่ป้องกัน	กำหนดความคาดหวังด้านการทำความสะอาดได้ วัสดุ และเอกสาร

สอบถามทีมสุขาภิบาลว่าน้ำหรือสารเข้าถึงจุดยึดด้านหลัง รางสวิตช์ ปลายก้าน ข้อต่อคลีวิส พอร์ต และด้านใต้กระบอกสูบหรือไม่ การฉีดพ่นที่มองเห็นจากทางเดินอาจไม่ใช่จุดที่รุนแรงที่สุด ขายึดแนวนอนอาจกักสารฆ่าเชื้อที่เจือจางไว้กับตัวยึดนานหลายชั่วโมง แม้พื้นผิวหลักจะดูแห้งแล้ว

The existing guide to กระบอกสูบสเตนเลสสำหรับงานล้างทำความสะอาดในอุตสาหกรรมอาหาร ครอบคลุมการจัดซื้อและการเลือกโซนสุขอนามัย บทความนี้เน้นการป้องกันและวินิจฉัยกระบอกสูบที่สัมผัสกระบวนการทำความสะอาดรุนแรงอยู่แล้ว

ให้พิจารณาการสัมผัสจากงานล้างทำความสะอาดเหมือนแรงดันหรือโหลดด้านข้าง โดยกำหนดสภาวะสูงสุด ระยะเวลา ความถี่ซ้ำ และขีดจำกัดการยอมรับ “ทำความสะอาดทุกวัน” มีประโยชน์ต่อผู้จำหน่ายกระบอกสูบไม่มากไปกว่า “แรงดันสูง” หากไม่มีตัวเลขและจุดวัด

เส้นทางการกัดกร่อนใดกำลังทำให้กระบอกสูบเสียหาย

ISO 8573-1 จัดประเภทความบริสุทธิ์ของลมอัดตามกลุ่มสิ่งปนเปื้อนหลักสามกลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน (ISO 8573-1, 2010). โครงสร้างนี้ช่วยแยกความชื้นที่มากับลมจ่ายออกจากของเหลวภายนอกที่เกิดจากการล้าง การค้างในร่องแคบ การสัมผัสแบบกัลวานิก ความเสียหายของสารเคลือบ หรือการถูกสารเคมีทำลายบนพื้นผิวที่เปิดรับ

อย่าสรุปว่ากระบอกสูบที่กัดกร่อนทุกตัวมีน้ำรั่วเข้าจากภายนอก เก็บหลักฐานก่อนเช็ดหรือถอดชิ้นส่วน:

ถ่ายภาพคราบ รอยพอง หลุม รอยสนิม หรือซีลบวมที่มองเห็นเป็นจุดแรก
บันทึกว่าความเสียหายเริ่มที่ตัวยึด รอยขีดข่วน รอยต่อ ขอบฉลาก พอร์ต ซีลปัด ขายึด หรือจุดต่ำ
เปรียบเทียบด้านที่สัมผัสกับด้านที่มีการป้องกัน
ตรวจสอบข้อต่อ สวิตช์ สายไฟ และชิ้นส่วนโครงสเตนเลสที่อยู่ใกล้เคียง
ตรวจสอบน้ำควบแน่น ท่อระบาย ตัวกรอง และคุณภาพลม ณ จุดใช้งานในแขนงเดียวกัน
บันทึกสารเคมีทำความสะอาดและการเปลี่ยนแปลงล่าสุดของความเข้มข้นหรือขั้นตอน
หากเปิดกระบอกสูบ ให้แยกคราบสะสมภายในและภายนอกออกจากกัน

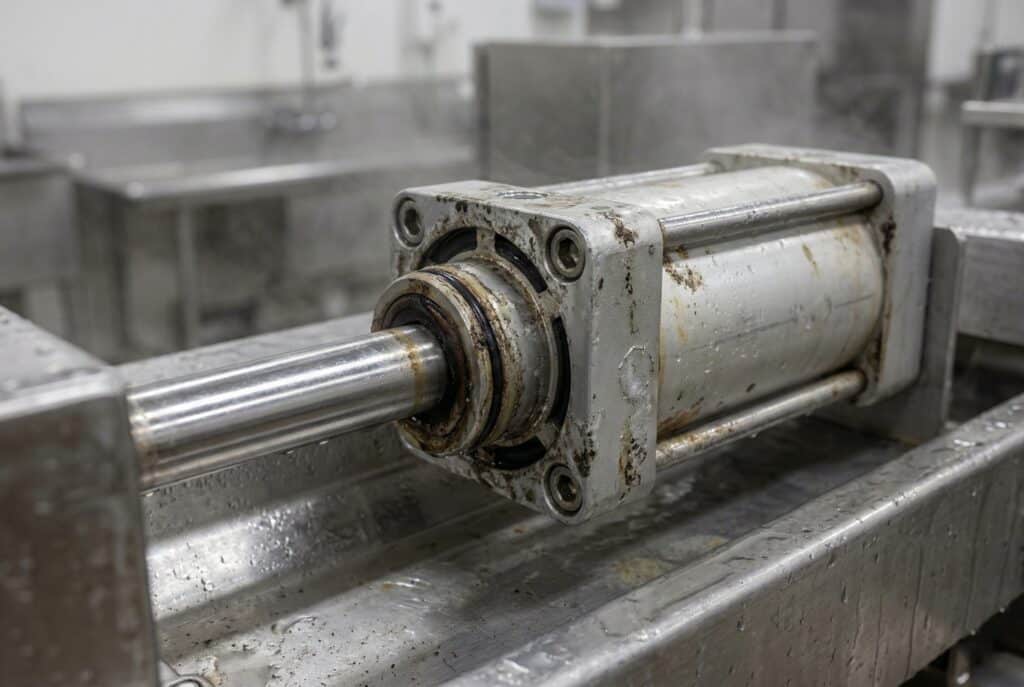

กระบอกสูบนิวเมติกที่มีคราบ ผลิตภัณฑ์จากการกัดกร่อน และสิ่งตกค้างรอบแบริ่งด้านหน้าและข้อต่อภายนอก

ความเสียหายที่กระจุกตัวรอบรอยต่อหรือจุดต่ำอาจบ่งชี้ของเหลวค้าง การหลุดของสารเคลือบ หรือการสัมผัสของโลหะต่างชนิด แต่เพียงเท่านี้ยังพิสูจน์ไม่ได้ว่าของเหลวชนิดใดผ่านซีลแรงดันเข้าไป

ใช้รูปแบบความเสียหายเพื่อเลือกการตรวจสอบถัดไป:

รูปแบบหลักฐาน	แขนงสาเหตุที่เป็นไปได้	ขั้นตอนยืนยัน
หลุมใต้คราบสะสมหรือบริเวณที่ขายึดซ้อนทับ	การกัดกร่อนในร่องแคบหรือใต้คราบสะสม	นำส่วนที่ซ้อนทับออก บันทึกเวลาที่เปียก และตรวจพื้นผิวที่ถูกบัง
การกัดกร่อนเริ่มที่รอยขีดข่วนหรือขอบสารเคลือบ	ความเสียหายของชั้นกั้น	ตรวจความหนา การยึดเกาะของสารเคลือบ และประวัติการซ่อม
การกัดกร่อนกระจุกตรงจุดที่โลหะสองชนิดสัมผัสกัน	คู่โลหะแบบกัลวานิก	ระบุโลหะผสม การสัมผัสทางไฟฟ้าอัตราส่วนพื้นที่ และเส้นทางอิเล็กโทรไลต์
คราบที่มีคลอไรด์และหลุมเฉพาะจุดบนสเตนเลส	การกัดกร่อนแบบรูพรุนหรือในร่องแคบ	ทบทวนสารเคมี การล้างน้ำ อุณหภูมิ โลหะผสม ผิวสำเร็จ และคราบสะสม
พบ น้ำหรือสนิมภายในอุปกรณ์หลายตัวในแขนงเดียวกัน	การปนเปื้อนในลมอัด	เก็บตัวอย่างใกล้เครื่อง และตรวจท่อระบาย เครื่องทำลมแห้ง ตัวกรอง และท่อ
ซีลนิ่มลง บวม แตกร้าว หรือสูญเสียความยืดหยุ่น	ความไม่เข้ากันทางเคมีหรือความร้อน	ตรวจยืนยันสูตรวัสดุที่แน่นอนเทียบกับความเข้มข้นและอุณหภูมิของสารทำความสะอาด

พื้นผิวที่กัดกร่อนหนึ่งจุดอาจเกิดจากหลายเส้นทาง การแก้ไขควรเริ่มเมื่อข้อมูลตำแหน่ง วัสดุ คราบสะสม และการสัมผัสสอดคล้องกัน

สำหรับการทบทวนกลไกเชิงลึก ให้ใช้คู่มือ การแตกร้าวจากการกัดกร่อนภายใต้ความเค้นของคลอไรด์ และ การกัดกร่อนแบบกัลวานิกระหว่างชิ้นส่วนกระบอกสูบ.

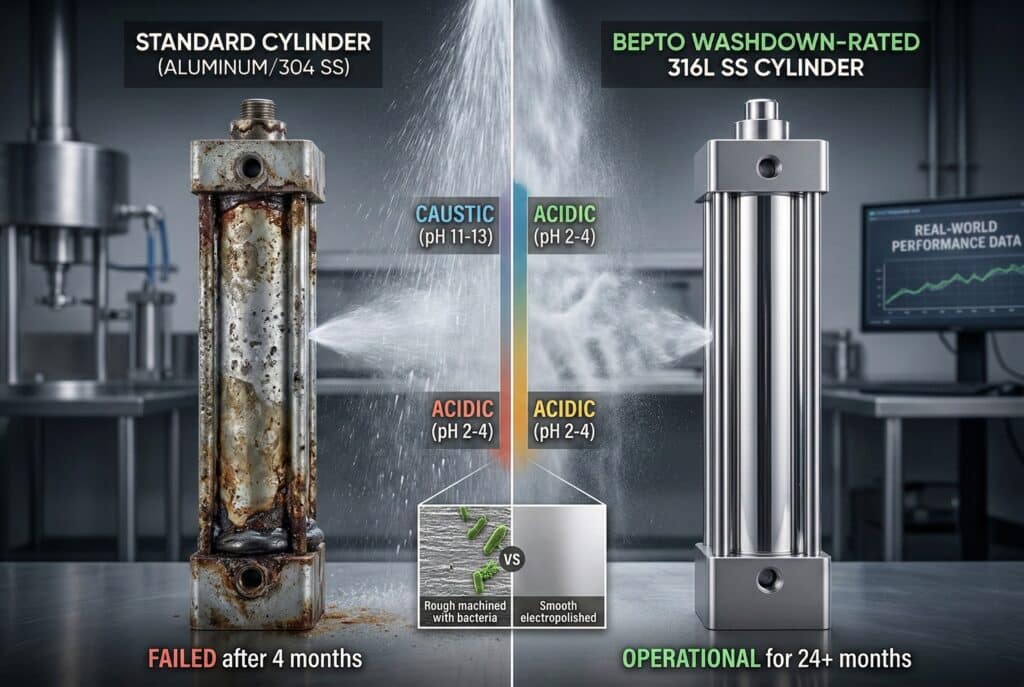

ควรเลือกใช้ 304L, 316L หรือกระบอกสูบเคลือบเมื่อใด

Outokumpu ระบุค่าเทียบเท่าความต้านทานการเกิดรูพรุนตามชื่อเกรดที่ 18 สำหรับ 304L และ 24 สำหรับ 316L โดยเคมีของ 316L ที่อ้างอิงมีโมลิบดีนัมประมาณ 2.1% (Outokumpu Prodec datasheet, เข้าถึงข้อมูลเดือนกรกฎาคม 2026). จึงใช้ 316L เป็นจุดเริ่มต้นที่แข็งแรงกว่าเมื่อสัมผัสคลอไรด์ได้ แต่ไม่ใช่การรับประกันอายุการใช้งานในทุกกรณี

เลือกวัสดุหลังทราบสภาวะการสัมผัสและรูปทรงแล้ว:

เงื่อนไข	จุดเริ่มต้นที่เหมาะสม	หลักฐานที่ยังต้องมี
ผงซักฟอกอ่อน ล้างน้ำได้ดี และอยู่ในโซนที่ป้องกัน	อะลูมิเนียมเคลือบหรือ 304 อาจเหมาะสม	ระบบสารเคลือบ ความทนต่อรอยขีดข่วน เคมีของซีล และประวัติการใช้งาน
น้ำกระเด็นโดยตรงซ้ำ ๆ	ผิวภายนอกสเตนเลสหรือรุ่นทนน้ำที่ผ่านการยืนยัน	วัสดุของชุดประกอบทั้งหมด ซีลปัด สวิตช์ ข้อต่อ และเส้นทางระบายน้ำ
การสุขาภิบาลที่มีคลอไรด์หรือเป็นกรด	ควรพิจารณา 316L มากขึ้น	ความเข้มข้นของสารทำความสะอาด อุณหภูมิ เวลาที่เปียก คราบสะสม และร่องแคบ
โซนสัมผัสผลิตภัณฑ์	ชุดประกอบเพื่อสุขอนามัยที่เชื่อมโยงกับเอกสารรับรองที่ใช้บังคับ	พื้นผิว รูปทรง จาระบี พอลิเมอร์ เอกสาร และลักษณะการสัมผัสที่ตั้งใจ
สารเคมีรุนแรงนอกกระบวนการผลิตอาหาร	เลือกโลหะผสม สารเคลือบ หรือการขับจากระยะไกลตามข้อมูลความเข้ากันได้	ขีดจำกัดการทดสอบของผู้จำหน่ายและแผนการยอมรับเมื่อติดตั้งจริง

CG5-S ของ SMC เป็นตัวอย่างที่ช่วยโต้แย้งกฎเหมารวมว่าต้องใช้ 316L เสมอ ชิ้นส่วนโลหะภายนอกเป็นสเตนเลส 304 ออกแบบมาสำหรับสภาพแวดล้อมที่มีน้ำกระเด็น และแค็ตตาล็อกระบุว่าผลิตภัณฑ์ดังกล่าวห้ามใช้ในโซนอาหาร (SMC CG5-S catalog, 2024).

บทเรียนไม่ใช่ 304 เพียงพอเสมอ แต่คือโซนใช้งาน การออกแบบ วัสดุ และเอกสารรับรองต้องพิจารณาร่วมกัน Festo ระบุชุดประกอบ CRDSNU ที่เหมาะกับการสัมผัสอาหารโดยตรงตาม Regulation (EC) No. 1935/2004 ซึ่งแสดงให้เห็นว่าชุดประกอบผลิตภัณฑ์ที่แน่นอนสามารถตอบข้อกำหนดอีกแบบหนึ่งได้ (ข้อมูลผลิตภัณฑ์ CRDSNU ของ Festo, 2025).

การปรับสภาพผิวก็สำคัญเช่นกัน การพาสซิเวชันช่วยคืนสภาพผิวพาสซีฟที่สะอาดหลังการผลิต ส่วนการขัดด้วยไฟฟ้าช่วยลดจุดนูนบนผิวและเพิ่มความสามารถในการทำความสะอาด แต่ทั้งสองกระบวนการไม่สามารถลบร่องแคบที่ออกแบบไม่ดี ตัวยึดโลหะต่างชนิด แอ่งของเหลวขัง หรือซีลที่ไม่เข้ากันได้

Use the separate คู่มือกระบอกสูบทนการกัดกร่อนสำหรับงานทางทะเล เมื่อสเปรย์เกลือหรือน้ำทะเลเป็นโหลดหลักแทนเคมีสุขาภิบาล

พิกัด IP พิสูจน์อะไรได้บ้างในงานล้างทำความสะอาด

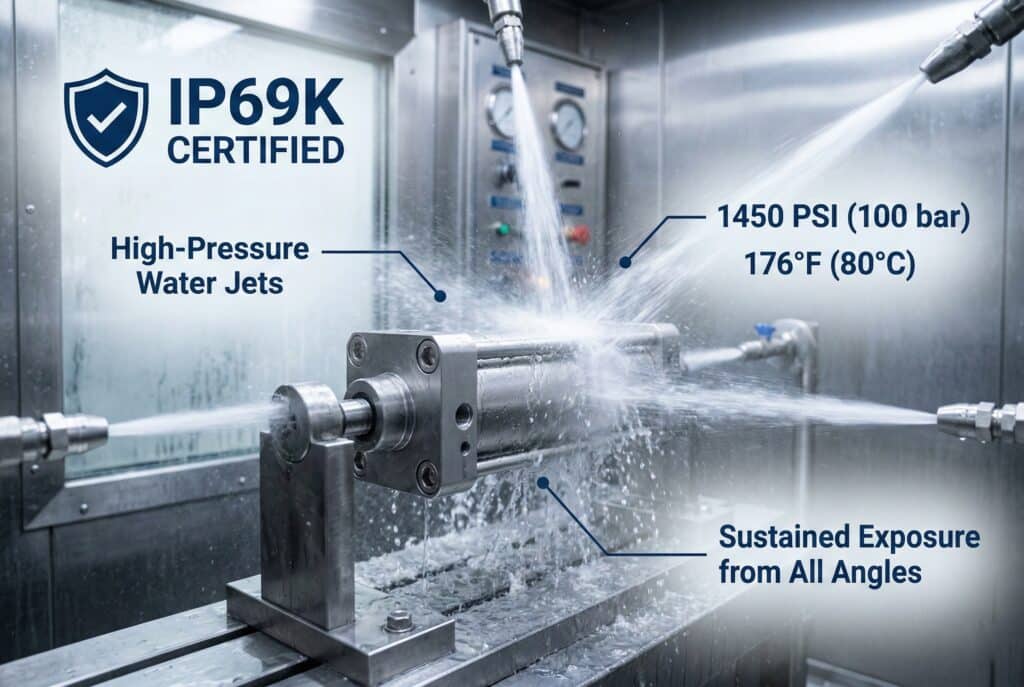

Siemens อธิบายการทดสอบในห้องปฏิบัติการระดับ IPX9 ที่อุณหภูมิประมาณ 80°C และ 80 bar จากตำแหน่งฉีดสี่ตำแหน่ง ตำแหน่งละ 30 วินาที โดยหัวฉีดอยู่ห่างอุปกรณ์ประมาณ 125 mm (คู่มือ Siemens SIRIUS ACT, 2025). พิกัด IP พิสูจน์ได้เฉพาะการป้องกันของตัวครอบที่ทดสอบตามมาตรฐานและเงื่อนไขที่ระบุ

IEC 60529 จัดระดับการป้องกันที่ตัวครอบมอบให้แก่อุปกรณ์ไฟฟ้า (IEC 60529, Edition 2.2). ISO 20653 ใช้กรอบรหัส IP ที่เกี่ยวข้องกับอุปกรณ์ไฟฟ้าในยานยนต์บนถนน (ISO 20653, 2023). ดังนั้นใบเสนอราคาควรระบุมาตรฐานและส่วนต่อท้ายที่แน่นอน ชิ้นส่วนที่ทดสอบ ชุดประกอบ และรายงาน

อย่าถือว่าข้อกล่าวอ้างเหล่านี้ใช้แทนกันได้:

ข้อกล่าวอ้าง	สิ่งที่ใช้สนับสนุนได้	สิ่งที่ยังยืนยันไม่ได้
IP67	การป้องกันฝุ่นและการจุ่มชั่วคราวตามที่กำหนดสำหรับตัวครอบที่มีพิกัด	การฉีดร้อนแรงดันสูง การทนสารเคมี และรูปทรงเพื่อสุขอนามัย
IPX9 หรือ IP69	การทดสอบน้ำเข้าที่แรงดันและอุณหภูมิสูงตามเงื่อนไข IEC	ความเข้ากันได้กับสารฆ่าเชื้อ อายุจากการกัดกร่อน และการสัมผัสอาหาร
IP69K	ชื่อการทดสอบที่ผูกกับมาตรฐานที่ระบุ เช่น ISO 20653	การอนุมัติทั่วไปสำหรับอุตสาหกรรมหรืองานล้างในพื้นที่อาหาร
สวิตช์ที่มีพิกัด IP	หลักฐานการป้องกันน้ำเข้าเฉพาะชุดประกอบสวิตช์นั้น	กระบอก ก้านซีล พอร์ต ข้อต่อ จุดต่อสายไฟ หรือแกนทั้งชุด

ถามสี่คำถาม:

ทดสอบหมายเลขชิ้นส่วนและชุดประกอบใดโดยแน่นอน
มาตรฐานและฉบับใดเป็นตัวกำหนดการทดสอบ
ใช้แรงดัน อุณหภูมิ ระยะ มุม ระยะเวลา และเกณฑ์การยอมรับเท่าใด
รายงานครอบคลุมสวิตช์ คอนเน็กเตอร์ สายไฟ ข้อต่อ และทิศทางติดตั้งจริงหรือไม่

คำตอบอาจยังเป็น “ใช้อุปกรณ์ IPX9” แต่ตอนนี้ข้อสรุปผูกกับหลักฐาน ไม่ใช่เพียงตราทางการตลาด

รูปทรง การระบายน้ำ และซีลช่วยป้องกันการเกิดซ้ำได้อย่างไร

เอกสารพื้นฐานการออกแบบเพื่อสุขอนามัยของ 3-A ใช้ 32 microinches หรือ 0.8 µm Ra เป็นเกณฑ์ทั่วไปของพื้นผิวสัมผัสผลิตภัณฑ์ และยังกำหนดให้ไม่มีหลุมหรือร่องแคบ ระบายน้ำได้ เข้าถึงเพื่อทำความสะอาดได้ และเหมาะกับวิธีทำความสะอาด (3-A SSI, เข้าถึงข้อมูลเดือนกรกฎาคม 2026). ผิวสำเร็จเป็นเพียงหนึ่งชั้นของการป้องกัน

ใช้แนวทางป้องกันตามลำดับนี้:

ย้ายตำแหน่งกระบอกสูบหรือเพิ่มแผงป้องกันที่ทำความสะอาดได้ เพื่อไม่ให้น้ำฉีดโดยตรงหรือผลิตภัณฑ์ที่ตกลงมากระทบรอยต่อที่เปราะบาง
หมุนหรือออกแบบขายึดใหม่เพื่อให้ของเหลวระบายออกและยังตรวจสอบพื้นผิวด้านหลังได้
กำจัดจุดสัมผัสโลหะต่างชนิดที่เปิดรับ หรือแยกจุดสัมผัสด้วยการออกแบบที่ผู้จำหน่ายอนุมัติ
เลือกโลหะผสม สารเคลือบ ตัวยึด ผิวก้าน สวิตช์ ข้อต่อ ท่อ และฉลากให้เหมาะกับเคมีที่บันทึกไว้
จับคู่สูตรอีลาสโตเมอร์และจาระบีที่แน่นอนกับความเข้มข้น อุณหภูมิ แรงดัน การเคลื่อนที่ และข้อกำหนดการสัมผัส
ป้องกันพอร์ตและจุดต่อไฟฟ้าโดยไม่สร้างแอ่งที่มองไม่เห็น
ยืนยันชุดประกอบที่ติดตั้งจริงทั้งหมดผ่านรอบการทำความสะอาดจริง

การยกระดับวัสดุให้ผลดีที่สุดหลังลดการสัมผัสโดยตรงและรูปทรงที่กักของเหลวแล้ว

ต้องระวังการอ่านชื่อซีล “EPDM” “FKM” หรือ “NBR” เป็นเพียงชื่อกลุ่มพอลิเมอร์ ไม่ใช่สูตรวัสดุทั้งหมด ขอข้อมูลความเข้ากันได้ของสูตรที่แน่นอน สารทำความสะอาด ความเข้มข้น อุณหภูมิ เวลาสัมผัส แรงดัน ความเร็ว สารหล่อลื่น และขอบเขตการรับรอง คู่มือ ความเข้ากันได้ของซีลนิวเมติก ให้วิธีทบทวนที่ครอบคลุมกว่า

อุปกรณ์เสริมที่สัมผัสและอ่อนแอที่สุดมักเป็นตัวกำหนดขีดจำกัดงานล้างทำความสะอาด กระบอกสเตนเลสไม่สามารถป้องกันข้อต่อชุบผิว เคเบิลแกลนด์ที่เสียหาย สกรูสวิตช์ที่จมลึก สลักคลีวิสโลหะต่างชนิด หรือห่วงสายไฟที่อยู่ต่ำและยังเปียกหลังจากกระบอกสูบแห้ง

ควรบันทึกการตรวจสอบและการบำรุงรักษาอะไรบ้าง

แค็ตตาล็อก CG5-S ของ SMC ครอบคลุมขนาดกระบอก 10 ถึง 100 mm และมี NBR หรือ FKM ตามชุดประกอบที่อ้างอิง แต่ยังต้องใช้ข้อควรระวังเฉพาะงาน (SMC CG5-S, 2024). ช่วงเวลาบำรุงรักษาต้องอิงการสัมผัสจริง แนวโน้มสภาพ คำแนะนำผู้ผลิต และผลกระทบเมื่อเกิดความเสียหาย

เริ่มด้วยช่วงเวลาตรวจสอบที่เคร่งครัด จากนั้นปรับตามหลักฐาน อย่าสัญญาตารางรายสัปดาห์ รายไตรมาส หรือรายปีที่ใช้ได้กับทุกงาน

พื้นที่ตรวจสอบ	สิ่งที่ต้องบันทึกอย่างสม่ำเสมอ	เงื่อนไขที่ต้องยกระดับการตรวจสอบ
โลหะภายนอก	ตำแหน่งคราบ จำนวนหลุมหรือพื้นที่ที่ทำแผนที่ไว้ รอยขีดข่วน และคราบสนิมที่ถ่ายเท	เกิดหลุมใหม่ สารเคลือบยกตัว คราบขยาย หรือผิวพาสซีฟเสียหาย
ก้านและซีลปัด	คราบสะสม ทิศทางรอยขูดขีด ขอบซีลปัด และสภาพสารหล่อลื่น	คราบเกิดซ้ำ รอยขีดข่วนใหม่ การบวม การแตกร้าว หรือการรั่ว
รอยต่อและจุดยึด	แอ่งเปียก คราบในร่องแคบ สภาพตัวยึด และรอยการเคลื่อนตัว	ยังมีของเหลวหลังเวลาทำให้แห้ง จุดยึดหลวม หรือโลหะต่างชนิดถูกกัดกร่อน
สวิตช์และสายไฟ	เลนส์ ตัวเรือน ซีล คอนเน็กเตอร์ การเดินสาย และจุดต่ำ	มีน้ำหลังคอนเน็กเตอร์ ปลอกสายแตกร้าว หรือสัญญาณขาด ๆ หาย ๆ
ข้อต่อและท่อ	วัสดุ การกัดกร่อน การรั่ว ความเค้น และการเดินท่อ	ตัวข้อต่อกัดกร่อน เกลียวคลาย ท่อเสียหาย หรือมีของเหลวขัง
การเคลื่อนที่	เวลาระยะชัก ตำแหน่งปลายทาง แรงดันไดนามิก การคุชชัน และเสียง	ระยะชักช้าลง การกระแทก การเคลื่อนที่ไม่สุด หรือแรงดันผิดปกติ
การปรับสภาพลม	การทำงานของท่อระบาย น้ำควบแน่น สภาพตัวกรอง และผลความบริสุทธิ์	มีน้ำไหลผ่าน สนิม ท่อระบายขัดข้อง หรือการปนเปื้อนปลายทางเกิดซ้ำ

ก่อนลงมือปฏิบัติ ให้แยกแหล่งพลังงานและระบายแรงดันนิวเมติกที่สะสมตามขั้นตอนที่หน้างานอนุมัติ เก็บหลักฐานความเสียหายก่อนเสมอ หลังซ่อม ให้ทำซ้ำทั้งรอบเครื่องที่มีโหลดและการสัมผัสจากงานล้างที่ใช้ในการยอมรับ

จากประสบการณ์ของเรา ภาพตรวจสอบที่มีประโยชน์ที่สุดมักเป็นภาพก่อนเช็ดกระบอกสูบ ทิศทางคราบ ขอบเขตพื้นที่เปียก และรอยต่อแรกที่ถูกกัดกร่อนอาจหายไประหว่างทำความสะอาด ทำให้ทีมเปลี่ยนชิ้นส่วนเหลือเพียงชิ้นส่วนเสียหายแต่ไม่มีเส้นทางการกัดกร่อนที่เชื่อถือได้

บันทึกที่มีประโยชน์ควรประกอบด้วย:

หมายเลขชิ้นส่วนกระบอกสูบและอุปกรณ์เสริมที่แน่นอน
ตำแหน่งและทิศทางของภาพถ่าย
ชุดงานล้าง สารทำความสะอาด ความเข้มข้น อุณหภูมิ และเวลา
สถานะเครื่องระหว่างผลิตและสุขาภิบาล
สภาพก่อนทำความสะอาด หลังทำความสะอาด และหลังทำให้แห้ง
ผลการวัดการเคลื่อนที่และการรั่ว
การแก้ไข ผู้รับผิดชอบ และวันที่ติดตามผล

สำหรับหัวข้อการแยกและแนวโน้มที่นอกเหนือจากการกัดกร่อน ให้ใช้ เช็กลิสต์บำรุงรักษาแอคชูเอเตอร์นิวเมติกฉบับสมบูรณ์. หากสงสัยว่ามีน้ำภายใน ให้เปรียบเทียบแขนงลมกับ คู่มือคุณภาพลมตาม ISO 8573-1.

ควรดัดแปลง ย้ายตำแหน่ง หรือเปลี่ยนกระบอกสูบ

กระบอกสูบไร้ก้าน OSP-P มาตรฐานของ Parker ใช้โปรไฟล์อะลูมิเนียมอะโนไดซ์ ฝาท้ายอะลูมิเนียม ซีล NBR และแถบซีลเหล็กทนการกัดกร่อน แค็ตตาล็อกไม่ได้ระบุให้เป็นโซลูชันงานล้างทำความสะอาดที่เป็นสเตนเลสทั้งหมดสำหรับทุกกรณี (Parker OSP-P catalog, เข้าถึงข้อมูลเดือนกรกฎาคม 2026). โครงสร้างแอคชูเอเตอร์เพียงอย่างเดียวไม่สามารถตอบข้อกำหนดการกัดกร่อนได้ครบ

เลือกการดำเนินการที่ตัดเส้นทางที่ยืนยันแล้ว:

สิ่งที่พบ	การตอบสนองที่แนะนำ
น้ำฉีดโดยตรงถึงกระบอกสูบที่ยังดีแต่มีจุดเปราะบาง	ย้ายตำแหน่ง ทำแผงบัง หรือเปลี่ยนทิศทางกระบวนการทำความสะอาด
ของเหลวขังรอบขายึดหรือรางสวิตช์	ออกแบบจุดยึดใหม่ให้ระบายน้ำและตรวจสอบได้
สารเคลือบเสียหายเฉพาะจุดแต่ระบบซ่อมได้รับอนุมัติ	ซ่อมตามวิธีเตรียมผิวและตรวจสอบของผู้จำหน่ายสารเคลือบ
ตัวยึดหรือขายึดสร้างคู่โลหะแบบกัลวานิก	เปลี่ยนหรือแยกวัสดุที่อนุมัติทางไฟฟ้า และกำจัดจุดกักอิเล็กโทรไลต์
สูตรซีลไม่เข้ากัน	เลือกสูตรที่ผู้ผลิตอนุมัติ และยืนยันขีดจำกัดของจาระบีและอุณหภูมิ
น้ำภายในมาจากลมในโรงงาน	แก้ไขท่อระบาย การทำให้แห้ง การกรอง และท่อที่ปนเปื้อนก่อนเปลี่ยนกระบอกสูบอีกตัว
เคมีที่ต้องใช้เกินขีดจำกัดที่มีเอกสารของชุดประกอบปัจจุบัน	เปลี่ยนเป็นชุดประกอบที่มีเอกสารครบ หรือย้ายแอคชูเอเตอร์ออกจากบริเวณสัมผัส
ความเสียหายเกิดซ้ำโดยยังไม่ทราบสาเหตุ	หยุดการเปลี่ยนทดแทนและทำการวิเคราะห์ความเสียหายแบบควบคุม

กระบอกสูบไร้ก้าน แบบกะทัดรัด แบบไท-ร็อด แบบตัวกลม และแบบมีไกด์ล้วนใช้กับเครื่องล้างทำความสะอาดได้ หากวัสดุ รูปทรง อุปกรณ์เสริม โหลด และหลักฐานการทดสอบที่แน่นอนเหมาะกับงาน ไม่มีแบบใดได้รับการป้องกันเพียงเพราะชื่อของตระกูลผลิตภัณฑ์

เมื่อขอชิ้นส่วนทดแทน ให้ส่งข้อมูลต่อไปนี้:

ชนิดกระบอกสูบ ขนาดกระบอก ระยะชัก โหลด ความเร็ว รอบการทำงาน การคุชชัน และการติดตั้ง
เคมีงานล้าง ความเข้มข้น อุณหภูมิ แรงดัน ระยะ เวลา และความถี่
โซนสุขอนามัยและขอบเขตสัมผัสอาหาร
โลหะผสม สารเคลือบ ซีล จาระบี ตัวยึด สวิตช์ ข้อต่อ และท่อที่ต้องการ
ข้อกำหนดด้านการระบายน้ำ การเข้าถึง พื้นผิว และการห้ามมีร่องแคบ
มาตรฐานการป้องกันน้ำเข้าและความคาดหวังต่อรายงานการทดสอบที่แน่นอน
เอกสารรับรองวัสดุ ใบรับรอง แบบวาด ชิ้นส่วนบำรุงรักษา และการควบคุมการเปลี่ยนแปลง
การตรวจยอมรับเมื่อติดตั้งจริงภายใต้รอบทำความสะอาดที่อนุมัติ

คำตอบจากผู้จำหน่ายที่มีค่าที่สุดคือรายการข้อเบี่ยงเบนที่ผูกกับชุดประกอบหนึ่งชุด คำว่า “รองรับงานล้างทำความสะอาด” ควรถูกแปลงเป็นตารางที่แสดงว่าสิ่งใดได้รับการทบทวน สิ่งใดได้รับการทดสอบ สิ่งใดยังอยู่นอกพิกัด และมีขีดจำกัดการทำความสะอาดใดบ้าง

แผนป้องกันงานล้างทำความสะอาดที่ตรวจสอบได้

ข้อ 117.40 กำหนดให้อุปกรณ์ทำความสะอาดได้และทนต่อขั้นตอนทำความสะอาดที่ตั้งใจใช้ ขณะที่แนวทาง 3-A พิจารณาผิวสำเร็จร่วมกับการระบายน้ำ การเข้าถึง และการไม่มีหลุมหรือร่องแคบ (eCFR; 3-A SSI). ดังนั้นการป้องกันที่มีประสิทธิผลจึงขึ้นกับระบบที่ติดตั้งครบทั้งชุด ไม่ใช่วัสดุหรือป้ายรับรองเพียงรายการเดียว

ใช้ลำดับนี้:

กำหนดกรณีโหลดจากการทำความสะอาดและการทำงาน
เก็บหลักฐานและแยกเส้นทางการกัดกร่อน
ลดการสัมผัสโดยตรงและของเหลวที่ขัง
จับคู่วัสดุและจุดต่อทุกจุดกับเคมีจริง
ตรวจยืนยันข้อกล่าวอ้างด้านการป้องกันน้ำเข้ากับมาตรฐานและชุดประกอบที่แน่นอน
ตรวจด้วยหัวข้อที่ทำซ้ำได้และช่วงเวลาที่อิงสภาพ
ยืนยันการแก้ไขผ่านรอบการล้างทำความสะอาดจริง

แนวทางนี้ป้องกันความผิดพลาดที่มีต้นทุนสูงสองประการ ได้แก่ การซื้อฮาร์ดแวร์สเตนเลสโดยไม่แก้เส้นทางการสัมผัส และการเปลี่ยนกระบอกสูบที่เสียหายจากลมอัดปนเปื้อนด้วยกระบอกอีกตัวที่จะเจอน้ำภายในแบบเดิม

คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบนิวเมติกในงานล้างทำความสะอาด

เอกสารพื้นฐานการออกแบบเพื่อสุขอนามัยของ 3-A มักใช้ 0.8 µm Ra สำหรับพื้นผิวสัมผัสผลิตภัณฑ์ แต่ยังกำหนดให้ระบายน้ำได้ เข้าถึงเพื่อทำความสะอาดได้ และพื้นผิวไม่มีหลุมหรือร่องแคบ (3-A SSI). ดังนั้นการตัดสินใจเรื่องการป้องกันงานล้างต้องพิจารณาโซน เคมี รูปทรง วัสดุ หลักฐานการป้องกันน้ำเข้า และการตรวจสอบร่วมกัน

กระบอกสูบสำหรับงานล้างจำเป็นต้องใช้สเตนเลส 316L เสมอหรือไม่

ไม่จำเป็น ในการเปรียบเทียบของ Outokumpu ที่อ้างอิง 316L มีความต้านทานการเกิดรูพรุนตามชื่อเกรดสูงกว่า 304L แต่เกรดที่ถูกต้องขึ้นกับการสัมผัสคลอไรด์ ความเป็นกรด อุณหภูมิ เวลาที่เปียก การระบายน้ำ ร่องแคบ โซนสัมผัสอาหาร และประวัติการใช้งาน อะลูมิเนียมเคลือบหรือ 304 อาจเหมาะกับพื้นที่ป้องกันที่รุนแรงน้อยกว่าเมื่อมีเอกสารชุดประกอบครบ

IP69K พิสูจน์หรือไม่ว่ากระบอกสูบนิวเมติกปลอดภัยสำหรับอาหาร

ไม่ การทดสอบ IP พิจารณาการป้องกันน้ำเข้าตัวครอบตามมาตรฐานและขั้นตอนห้องปฏิบัติการที่ระบุ ไม่ได้ยืนยันการปฏิบัติตามข้อกำหนดสัมผัสอาหาร ความเข้ากันได้กับสารฆ่าเชื้อ ผิวสำเร็จ การระบายน้ำ ความเหมาะสมของจาระบี หรืออายุจากการกัดกร่อน ต้องตรวจยืนยันมาตรฐาน ชิ้นส่วนที่ทดสอบ ชุดประกอบ รายงานการทดสอบ และเอกสารรับรองการใช้งานที่ตั้งใจแยกกัน

น้ำจากงานล้างสามารถเข้ากระบอกสูบนิวเมติกผ่านซีลก้านได้หรือไม่

เป็นไปได้ แต่การซึมเข้าจากภายนอกเป็นเพียงหนึ่งแขนงเท่านั้น ความชื้นอาจเข้ามากับลมอัดปนเปื้อน งานบริการ พอร์ตที่เปิดรับ หรือท่อที่เสียหาย เก็บตำแหน่งคราบ ตรวจซีลปัดและก้าน และเปรียบเทียบอุปกรณ์อื่นในแขนงลมเดียวกันก่อนระบุสาเหตุ

ควรเปลี่ยนซีลกระบอกสูบในงานล้างบ่อยเพียงใด

ไม่มีช่วงเวลาสากล ให้ใช้คำแนะนำของผู้ผลิตรุ่นนั้น จำนวนรอบ เคมีทำความสะอาด ประวัติอุณหภูมิ แนวโน้มการรั่ว ข้อมูลการเคลื่อนที่ สภาพที่มองเห็น และผลกระทบเมื่อเสีย เริ่มด้วยแผนตรวจสอบที่เคร่งครัด แล้วปรับจากหลักฐานที่บันทึกไว้เท่านั้น เปลี่ยนซีลที่ไม่เข้ากันหรือเสียหายแทนการรอถึงวันที่ตามปฏิทิน

กระบอกสูบไร้ก้านเหมาะกว่าสำหรับสภาพแวดล้อมการล้างที่รุนแรงหรือไม่

ไม่เสมอไป กระบอกสูบไร้ก้านแบบแม่เหล็ก แบบแถบมีร่อง และแบบมีก้านมีเส้นทางการสัมผัสและการซีลต่างกัน ตัวอย่าง Parker OSP-P ใช้โปรไฟล์อะลูมิเนียมและแถบซีลเหล็ก ดังนั้น “ไร้ก้าน” ไม่ได้หมายถึงสเตนเลสทั้งหมดหรือ IP69K ให้เปรียบเทียบวัสดุ รูปทรง โหลด อุปกรณ์เสริม และหลักฐานการทดสอบที่แน่นอน
