Pour protéger un vérin pneumatique contre la corrosion liée au lavage, traitez la procédure de nettoyage comme un cas de charge en fonctionnement. Notez le produit chimique, la concentration, la température, la pression de pulvérisation, la distance de la buse, le temps de contact, la fréquence, le rinçage et le drainage. Faites ensuite correspondre chaque pièce exposée, et pas seulement le fût, à cette exposition exacte.
La section 117.40 des règles américaines de fabrication alimentaire exige que l’équipement soit suffisamment nettoyable, installé pour le nettoyage et la maintenance, et capable de résister aux produits de nettoyage, désinfectants et procédures de son usage prévu (eCFR 21 CFR 117.40, consulté en juillet 2026). Elle ne prescrit pas une nuance d’acier inoxydable ni un code IP unique pour toutes les zones de lavage.
Points clés
- La recette de nettoyage, la zone d’hygiène et la géométrie de drainage définissent la charge de corrosion.
- Le 316L présente un PRE nominal supérieur à celui du 304L, mais l’alliage seul ne garantit pas la durée de service.
- Un essai IP traite de la pénétration d’eau dans des conditions définies, pas de la compatibilité chimique ni de l’hygiène.
- Diagnostiquez séparément les chemins de corrosion externes et internes avant de remplacer le matériel.
Un examen de lavage couvre le vérin, le support, les fixations, le capteur, le câble, le raccord, le tube, la connexion de vanne et chaque surface où le liquide peut s’accumuler.
L’exposition au lavage est la charge chimique, thermique, hydraulique, géométrique et temporelle complète imposée par le nettoyage et l’assainissement. La protection contre la pénétration est une preuve qu’un boîtier donné a résisté à des essais définis de solides ou d’eau ; ce n’est pas un certificat général de résistance chimique, d’hygiène ou de durée de vie anticorrosion.

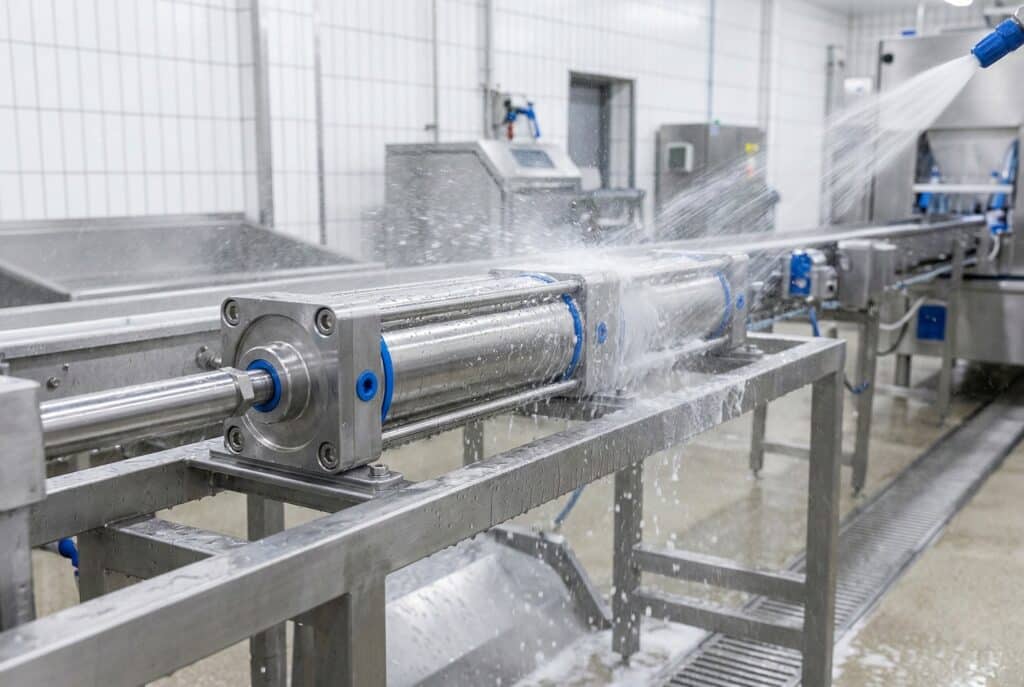

À quelle exposition de lavage le vérin doit-il résister ?
La section 117.40 contient sept exigences relatives à l’équipement et inclut explicitement les systèmes pneumatiques dans le périmètre de la conception sanitaire (eCFR, consulté en juillet 2026). Commencez par documenter le cycle réel de lavage et la zone d’hygiène ; des mentions telles que « qualité alimentaire », « inox » ou « résistant au lavage » ne constituent pas des exigences d’ingénierie complètes.
Créez un relevé d’exposition pour chaque état de la machine. La pulvérisation en production, l’assainissement planifié, le nettoyage de maintenance et la condensation à l’arrêt peuvent atteindre des parties différentes de l’actionneur.
| Champ d’exposition | À consigner | Pourquoi cela modifie le plan de protection |
|---|---|---|
| Produit de nettoyage | Nom du produit, chimie active, concentration, pH, teneur en chlorures | Permet de filtrer métaux, joints, revêtements, graisse, étiquettes et plastiques |
| Température | Température du fluide et de la surface du composant | Modifie la vitesse de réaction, le comportement de l’élastomère et la dilatation thermique |
| Pulvérisation | Pression, type de buse, distance, angle et durée | Définit l’impact direct et les chemins probables de pénétration |
| Fréquence | Cycles par poste, jour ou semaine | Distingue un rinçage occasionnel d’une exposition chimique répétée |
| Rinçage et séchage | Qualité du rinçage, méthode de séchage et durée d’humidité | Un produit résiduel peut continuer à attaquer les surfaces après l’assainissement |
| Géométrie | Orientation de montage, points bas, creux et écrans | Identifie les zones où le liquide et les salissures restent présents |
| Zone d’hygiène | Contact produit, éclaboussures, lavage ou zone protégée | Fixe les attentes de nettoyabilité, de matériaux et de documentation |
Demandez à l’équipe d’assainissement ce qui atteint le support arrière, le rail du capteur, l’extrémité de tige, la chape, l’orifice et le dessous du vérin. La pulvérisation visible depuis l’allée n’est pas forcément la zone la plus critique. Un support horizontal peut retenir un désinfectant dilué contre une fixation pendant des heures, alors que la surface principale semble déjà sèche.
Le guide existant sur les vérins inox pour le lavage en production alimentaire traite de l’achat et du choix de la zone d’hygiène. Cet article se concentre sur la protection et le diagnostic de vérins déjà exposés à un procédé de nettoyage sévère.
Traitez l’exposition au lavage comme une pression ou un effort latéral : définissez la condition de pointe, la durée, la répétition et la limite d’acceptation. « Nettoyage quotidien » n’est pas plus utile à un fournisseur de vérins que « haute pression » sans nombre ni point de mesure.

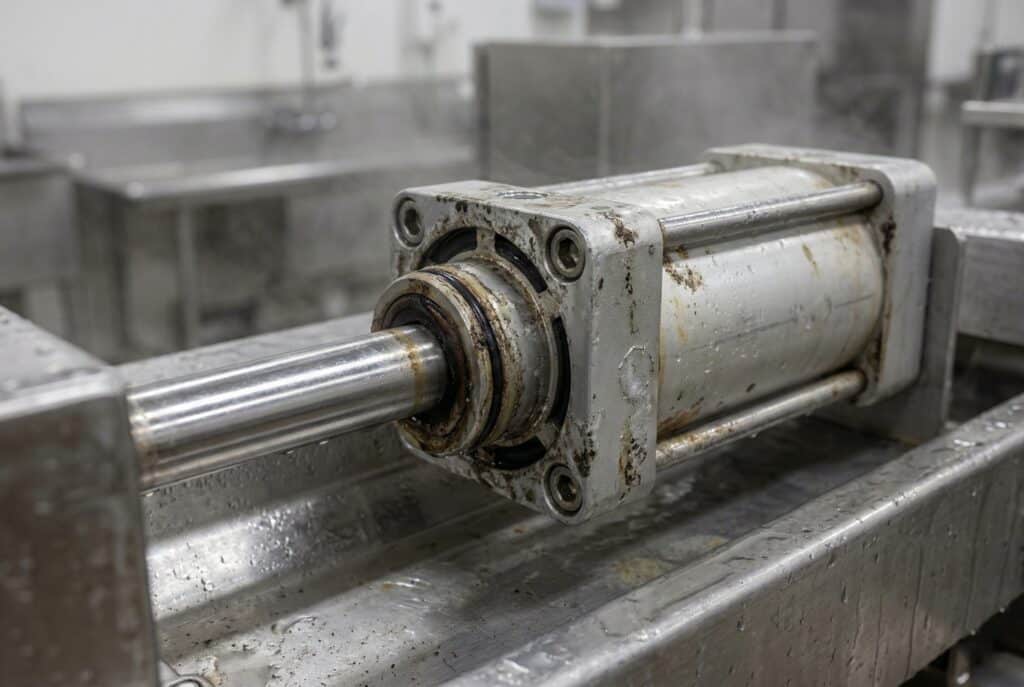

Quel chemin de corrosion endommage le vérin ?
L’ISO 8573-1 classe la pureté de l’air comprimé selon trois groupes principaux de contaminants : particules, eau et huile (ISO 8573-1, 2010). Cette structure aide à distinguer l’humidité apportée par l’alimentation en air du liquide de lavage externe, de la rétention dans un creux, du contact galvanique, de l’endommagement du revêtement ou de l’attaque chimique d’une surface exposée.
Ne supposez pas que tout vérin corrodé a pris l’eau de l’extérieur. Préservez les preuves avant d’essuyer ou de démonter :
- Photographiez la première tache, cloque, piqûre, ligne de rouille ou joint gonflé visible.
- Notez si le dommage commence sur une fixation, une rayure, un joint, le bord d’une étiquette, un orifice, un racleur, un support ou un point bas.
- Comparez le côté exposé au côté protégé.
- Inspectez les raccords, capteurs, câbles et éléments inox du châssis voisins.
- Vérifiez les condensats, purges, filtres et la qualité de l’air au point d’utilisation sur la même branche.
- Consignez la chimie de nettoyage et les changements récents de concentration ou de procédure.
- Si le vérin est ouvert, séparez les dépôts internes des dépôts externes.
Un dommage concentré autour d’un joint ou d’un point bas peut indiquer un liquide retenu, une perte de revêtement ou un contact entre métaux différents. Il ne prouve pas à lui seul quel fluide a franchi le joint de pression.
Utilisez le profil de défaillance pour choisir la vérification suivante :
| Profil de preuve | Chemin probable | Étape de confirmation |
|---|---|---|
| Piqûres sous des dépôts ou des recouvrements de support | Corrosion en crevasse ou sous dépôt | Retirer le recouvrement, documenter la durée d’humidité et inspecter la surface cachée |
| L’attaque commence sur une rayure ou au bord d’un revêtement | Endommagement de la barrière | Inspecter l’épaisseur, l’adhérence et l’historique de réparation du revêtement |
| La corrosion se concentre à la rencontre de deux métaux | Couple galvanique | Identifier les alliages, le contact électrique, le rapport de surfaces et le chemin de l’électrolyte |
| Résidu chloruré et piqûres localisées sur l’inox | Corrosion par piqûres ou en crevasse | Revoir la chimie, le rinçage, la température, l’alliage, l’état de surface et les dépôts |
| De l’eau ou de la rouille apparaît dans plusieurs appareils d’une branche | Contamination de l’air comprimé | Prélever près de la machine et inspecter purges, sécheur, filtre et tuyauterie |
| Ramollissement, gonflement, fissuration ou perte d’élasticité du joint | Incompatibilité chimique ou thermique | Vérifier le composé exact par rapport à la concentration et à la température du produit |
Pour approfondir les mécanismes, consultez les guides sur la fissuration par corrosion sous contrainte des aciers inoxydables chlorurés et la corrosion galvanique entre composants de vérin.
Quand utiliser un vérin en 304L, en 316L ou revêtu ?
Outokumpu indique des valeurs nominales d’équivalent de résistance à la corrosion par piqûres de 18 pour le 304L et de 24 pour le 316L, avec environ 2,1 % de molybdène dans la composition 316L citée (fiche technique Outokumpu Prodec, consultée en juillet 2026). Le 316L est ainsi un point de départ plus robuste en présence de chlorures, et non une garantie universelle de durée de vie.
Sélectionnez le matériau après avoir défini l’exposition et la géométrie :
| Condition | Point de départ raisonnable | Preuves encore requises |
|---|---|---|
| Détergent doux, rinçage efficace, zone protégée | Aluminium revêtu ou 304 éventuellement adapté | Système de revêtement, tolérance aux rayures, chimie des joints, historique de service |
| Éclaboussures d’eau directes répétées | Extérieur inox ou modèle résistant à l’eau validé | Matériaux de l’ensemble complet, racleur, capteurs, raccords et chemins de drainage |
| Assainissement chloruré ou acide | Le 316L mérite une attention renforcée | Concentration du produit, température, durée d’humidité, dépôts et crevasses |
| Zone de contact avec le produit | Configuration hygiénique liée à la déclaration applicable | Surface, géométrie, graisse, polymères, documentation et contact prévu |
| Chimie sévère hors transformation alimentaire | Alliage, revêtement ou actionnement déporté choisi à partir de données de compatibilité | Limites d’essai du fournisseur et plan d’acceptation installé |
Le CG5-S de SMC est un contre-exemple utile aux règles générales imposant le 316L. Ses parties métalliques externes sont en inox 304, il est destiné aux environnements exposés aux projections d’eau et le catalogue indique que le produit cité ne peut pas être utilisé dans la zone alimentaire (catalogue SMC CG5-S, 2024).
La leçon n’est pas que le 304 suffit toujours. C’est que zone d’application, conception, matériaux et déclarations doivent rester associés. Festo documente une configuration CRDSNU adaptée au contact direct avec les aliments selon le règlement (CE) n° 1935/2004, montrant comment la configuration exacte du produit répond à une exigence différente (informations produit Festo CRDSNU, 2025).
Le traitement de surface compte également. La passivation peut restaurer une surface passive propre après fabrication, tandis que l’électropolissage peut réduire les aspérités et améliorer la nettoyabilité. Aucun de ces procédés ne supprime une mauvaise crevasse, une fixation de métaux différents, une poche de liquide retenu ou un joint incompatible.
Utilisez le guide des vérins résistants à la corrosion marine lorsque la principale charge est le brouillard salin ou l’eau de mer plutôt que la chimie d’assainissement.
Que prouve un indice IP dans une application de lavage ?
Siemens décrit un essai IPX9 en laboratoire à environ 80 °C et 80 bar, depuis quatre positions de pulvérisation pendant 30 secondes chacune, la buse étant placée à environ 125 mm de l’appareil (manuel Siemens SIRIUS ACT, 2025). Un indice IP prouve uniquement la protection du boîtier testé selon la norme et les conditions déclarées.
L’IEC 60529 classe les degrés de protection procurés par les enveloppes des équipements électriques (IEC 60529, édition 2.2). L’ISO 20653 applique un cadre IP apparenté aux équipements électriques des véhicules routiers (ISO 20653, 2023). Un devis doit donc identifier la norme exacte, le suffixe, le composant testé, la configuration et le rapport.
Ne traitez pas ces affirmations comme interchangeables :
| Affirmation | Ce qu’elle peut étayer | Ce qu’elle n’établit pas |
|---|---|---|
| IP67 | Protection définie contre la poussière et l’immersion temporaire du boîtier classé | Pulvérisation chaude à haute pression, résistance chimique, géométrie hygiénique |
| IPX9 ou IP69 | Essai de pénétration d’eau à haute pression et haute température selon les conditions IEC | Compatibilité avec les désinfectants, durée de vie anticorrosion, contact alimentaire |
| IP69K | Désignation d’essai liée à une norme donnée telle que l’ISO 20653 | Approbation universelle pour le lavage industriel ou alimentaire |
| Capteur IP | Preuve de pénétration pour cette configuration de capteur | Fût du vérin, joint de tige, orifice, raccord, jonction de câble ou axe complet |
Posez quatre questions :
- Quelle référence exacte et quel ensemble ont été testés ?
- Quelle norme et quelle édition définissaient l’essai ?
- Quelle pression, température, distance, angle, durée et quel critère d’acceptation ont été utilisés ?
- Le rapport couvre-t-il le capteur, le connecteur, le câble, le raccord et l’orientation de montage installés ?
La réponse peut encore être « utiliser un équipement IPX9 », mais elle est désormais rattachée à des preuves plutôt qu’à un badge marketing.
Comment la géométrie, le drainage et les joints empêchent-ils la récidive ?
Le guide de conception hygiénique 3-A SSI utilise 32 micro-pouces, soit 0,8 µm Ra, comme critère courant de surface en contact avec le produit et exige également l’absence de piqûres et de crevasses, la drainabilité, l’accès au nettoyage et l’adéquation à la méthode de nettoyage (3-A SSI, consulté en juillet 2026). L’état de surface n’est qu’une couche de protection.
Appliquez la protection dans cet ordre :
- Déplacez le vérin ou ajoutez un protecteur nettoyable afin que la pulvérisation directe et les chutes de produit ne frappent pas les joints vulnérables.
- Faites pivoter ou reconcevez les supports pour que le liquide s’écoule et que les faces arrière restent inspectables.
- Éliminez les contacts exposés entre métaux différents ou isolez-les par une conception approuvée par le fournisseur.
- Choisissez alliage, revêtement, fixations, état de tige, capteurs, raccords, tubes et étiquettes pour la chimie consignée.
- Adaptez le composé élastomère exact et la graisse à la concentration, la température, la pression, le mouvement et les exigences de contact.
- Protégez les orifices et connexions électriques sans créer de poche cachée.
- Validez l’ensemble installé complet dans le cycle réel de nettoyage.
Les désignations de joints exigent de la prudence. « EPDM », « FKM » ou « NBR » désigne une famille de polymères, pas la formulation complète. Demandez la compatibilité du composé exact avec le produit, la concentration, la température, le temps de contact, la pression, la vitesse, le lubrifiant et le périmètre d’approbation. Le guide de compatibilité des joints pneumatiques présente la méthode d’examen générale.
L’accessoire exposé le plus fragile fixe souvent la limite de lavage. Un fût inox ne protège pas un raccord plaqué, un presse-étoupe endommagé, une vis de capteur encastrée, une goupille de chape en métaux différents ou une boucle de câble basse qui reste humide après le séchage du vérin.
Quelles inspections et opérations de maintenance faut-il consigner ?
Le catalogue CG5-S de SMC couvre des alésages de 10 à 100 mm et propose du NBR ou du FKM selon la configuration citée, tout en exigeant des précautions propres à l’application (SMC CG5-S, 2024). Les intervalles de maintenance doivent suivre l’exposition réelle, les tendances d’état, les instructions du fabricant et la conséquence de la défaillance.
Commencez par un intervalle d’inspection prudent, puis ajustez-le selon les preuves. Ne promettez pas un calendrier universel hebdomadaire, trimestriel ou annuel.
| Zone d’inspection | À consigner systématiquement | Déclencheur d’escalade |
|---|---|---|
| Métal externe | Emplacement de la tache, nombre de piqûres ou zone cartographiée, rayures, transfert de rouille | Nouvelle piqûre, décollement du revêtement, tache qui s’étend, surface passive endommagée |
| Tige et racleur | Dépôt, direction des stries, bord du racleur, état du lubrifiant | Dépôt récurrent, nouvelle rayure, gonflement, fissuration, fuite |
| Joints et supports | Poches humides, résidu en crevasse, état des fixations, marques de mouvement | Liquide restant après le séchage, support desserré, attaque entre métaux différents |
| Capteur et câble | Lentille, boîtier, joint, connecteur, routage, points bas | Eau derrière le connecteur, gaine fissurée, signal intermittent |
| Raccords et tubes | Matériau, corrosion, fuite, contrainte, routage | Corps corrodé, filetage desserré, tube endommagé, liquide piégé |
| Mouvement | Temps de course, position finale, pression dynamique, amortissement, bruit | Course ralentie, choc, déplacement incomplet, pression anormale |
| Traitement de l’air | Fonctionnement de la purge, condensats, état du filtre, résultat de pureté | Eau entraînée, rouille, purge défaillante, contamination aval répétée |
Avant toute intervention manuelle, isolez les énergies et dissipez la pression pneumatique stockée selon la procédure approuvée du site. Préservez d’abord les preuves de la défaillance. Après réparation, répétez le cycle de la machine chargée et l’exposition au lavage utilisés pour l’acceptation.
D’après notre expérience, la première photographie d’inspection utile est généralement celle prise avant d’essuyer le vérin. La direction des dépôts, le bord de la zone humide et le premier joint attaqué peuvent disparaître pendant le nettoyage, laissant à l’équipe de remplacement une pièce endommagée mais aucun chemin de corrosion fiable.
Un relevé utile comprend :
- les références exactes du vérin et des accessoires ;
- l’emplacement et l’orientation de la photographie ;
- le lot de lavage, le produit, la concentration, la température et la durée ;
- l’état de la machine en production et en assainissement ;
- l’état avant nettoyage, après nettoyage et après séchage ;
- les résultats mesurés de mouvement et de fuite ;
- l’action corrective, la personne responsable et la date de suivi.
Pour les champs d’isolement et de tendance qui dépassent la corrosion, utilisez la check-list complète de maintenance des actionneurs pneumatiques. Si une présence d’eau interne est suspectée, comparez la branche au guide de qualité de l’air selon l’ISO 8573-1.
Faut-il modifier, déplacer ou remplacer le vérin ?
Le vérin sans tige OSP-P standard de Parker utilise un profilé en aluminium anodisé, des flasques en aluminium, des joints NBR et des bandes d’étanchéité en acier résistant à la corrosion ; le catalogue n’en fait pas une solution universelle de lavage entièrement inox (catalogue Parker OSP-P, consulté en juillet 2026). L’architecture de l’actionneur ne suffit pas à satisfaire une exigence anticorrosion.
Choisissez l’action qui supprime le chemin confirmé :
| Constat | Réponse privilégiée |
|---|---|
| La pulvérisation directe atteint un vérin vulnérable mais encore sain | Déplacer, protéger le vérin ou rediriger le nettoyage |
| Le liquide s’accumule autour d’un support ou d’un rail de capteur | Reconcevoir le montage pour le drainage et l’inspection |
| Le revêtement est localement endommagé mais le système de réparation est approuvé | Réparer selon la méthode de préparation et d’inspection du fournisseur du revêtement |
| Une fixation ou un support crée un couple galvanique | Changer les matériaux approuvés ou les isoler électriquement et supprimer le piège à électrolyte |
| Le composé du joint est incompatible | Choisir un composé approuvé par le fabricant et confirmer les limites de graisse et de température |
| L’eau interne provient de l’air de l’usine | Corriger purges, séchage, filtration et tuyauterie contaminée avant de remplacer un autre vérin |
| La chimie requise dépasse les limites documentées de l’ensemble actuel | Remplacer par une configuration entièrement documentée ou déplacer l’actionneur hors de l’exposition |
| Les dommages répétés restent inexpliqués | Arrêter les substitutions et réaliser une analyse de défaillance contrôlée |
Des vérins sans tige, compacts, à tirants, à corps rond et guidés peuvent tous fonctionner dans une machine lavée si leurs matériaux exacts, leur géométrie, leurs accessoires, leur charge et leurs preuves d’essai correspondent à la mission. Aucun n’est protégé par son seul nom de famille.
Lorsque vous demandez un remplacement, envoyez :
- Type de vérin, alésage, course, charge, vitesse, cycle, amortissement et montage
- Chimie de lavage, concentration, température, pression, distance, durée et fréquence
- Zone d’hygiène et périmètre de contact alimentaire
- Alliages, revêtements, joints, graisse, fixations, capteurs, raccords et tubes requis
- Exigences de drainage, d’accès, de surface et de crevasses interdites
- Norme exacte de pénétration et attentes relatives au rapport d’essai
- Déclarations de matériaux, certificats, plans, pièces de maintenance et maîtrise des modifications
- Contrôles d’acceptation installés dans le cycle de nettoyage approuvé
La réponse fournisseur la plus utile est une liste de dérogations rattachée à une configuration unique. « Résistant au lavage » doit devenir un tableau indiquant ce qui a été examiné, ce qui a été testé, ce qui reste hors de la classe et quelles limites de nettoyage s’appliquent.
Un plan de protection contre le lavage défendable
La section 117.40 exige un équipement nettoyable et résistant à la procédure de nettoyage prévue, tandis que les recommandations 3-A associent l’état de surface au drainage, à l’accessibilité et à l’absence de piqûres et de crevasses (eCFR ; 3-A SSI). Une protection efficace dépend donc de l’ensemble installé complet, et non d’un matériau ou d’un badge unique.
Suivez cette séquence :
- Définir le cas de charge de nettoyage et de fonctionnement.
- Préserver les preuves et séparer les chemins de corrosion.
- Réduire l’exposition directe et le liquide retenu.
- Faire correspondre chaque matériau et interface à la chimie réelle.
- Vérifier les affirmations de pénétration selon la norme et l’ensemble exacts.
- Inspecter avec des champs répétables et des intervalles fondés sur l’état.
- Valider la correction par le cycle réel de lavage.
Cette approche évite deux erreurs coûteuses : acheter du matériel inox sans corriger le chemin d’exposition, et remplacer un vérin endommagé par de l’air comprimé contaminé par un autre vérin qui recevra la même eau interne.
FAQ sur les vérins pneumatiques soumis au lavage
Le guide de conception hygiénique 3-A SSI utilise couramment 0,8 µm Ra pour les surfaces en contact avec le produit, mais exige également le drainage, l’accès au nettoyage et des surfaces exemptes de piqûres et de crevasses (3-A SSI). Les décisions de protection contre le lavage doivent donc combiner zone, chimie, géométrie, matériaux, preuves de pénétration et inspection.
L’acier inoxydable 316L est-il toujours requis pour un vérin de lavage ?
Non. Le 316L présente une résistance nominale aux piqûres supérieure à celle du 304L dans la comparaison Outokumpu citée, mais la nuance correcte dépend de l’exposition aux chlorures, de l’acidité, de la température, de la durée d’humidité, du drainage, des crevasses, de la zone de contact alimentaire et de l’historique de service. De l’aluminium revêtu ou du 304 peut convenir dans une zone protégée moins sévère lorsque la configuration complète est documentée.
L’IP69K prouve-t-il qu’un vérin pneumatique est compatible avec les aliments ?
Non. Un essai IP traite de la protection du boîtier contre l’eau selon une norme et une procédure de laboratoire définies. Il n’établit pas la conformité au contact alimentaire, la compatibilité avec les désinfectants, l’état de surface, le drainage, l’aptitude de la graisse ni la durée de vie anticorrosion. Vérifiez séparément la norme exacte, le composant testé, la configuration, le rapport d’essai et la déclaration d’usage prévu.
L’eau de lavage peut-elle entrer dans un vérin pneumatique par le joint de tige ?
C’est possible, mais la pénétration externe n’est qu’une branche. L’humidité peut également provenir d’un air comprimé contaminé, d’une intervention de maintenance, d’un orifice exposé ou d’un tube endommagé. Préservez l’emplacement des dépôts, inspectez le racleur et la tige et comparez les autres appareils de la même branche d’air avant d’attribuer la cause.
À quelle fréquence faut-il remplacer les joints des vérins de lavage ?
Il n’existe pas d’intervalle universel. Utilisez les instructions exactes du fabricant, le nombre de cycles, la chimie de nettoyage, l’historique de température, la tendance des fuites, les données de mouvement, l’état visuel et la conséquence de la défaillance. Commencez par un plan d’inspection prudent, puis ajustez-le uniquement à partir de preuves enregistrées. Remplacez un joint incompatible ou endommagé au lieu d’attendre une date calendaire.
Les vérins sans tige sont-ils meilleurs dans les environnements de lavage intensif ?
Pas automatiquement. Un vérin magnétique sans tige, un vérin à bande fendue et un vérin à tige ont des chemins d’exposition et d’étanchéité différents. L’exemple Parker OSP-P utilise un profilé en aluminium et des bandes d’étanchéité en acier ; « sans tige » ne signifie donc ni entièrement inox ni IP69K. Comparez les matériaux exacts, la géométrie, la charge, les accessoires et les preuves d’essai.
Sources et références techniques
- eCFR 21 CFR 117.40, équipements et ustensiles
- IEC 60529, degrés de protection procurés par les enveloppes
- ISO 20653:2023, code IP des équipements électriques des véhicules routiers
- ISO 8573-1:2010, classes de pureté de l’air comprimé
- Guide 3-A SSI sur la conception hygiénique
- Fiche technique inox Outokumpu Prodec
- Catalogue de vérins inox SMC CG5-S
- Informations Festo sur le vérin inox CRDSNU
- Catalogue de vérins sans tige Parker OSP-P
- Description de l’essai IPX9 Siemens SIRIUS ACT
