กระบอกสูบนิวเมติกงานหนักสำหรับเหมืองและก่อสร้างไม่ได้ถูกนิยามด้วยท่อที่หนาขึ้น ชั้นเคลือบสีดำ หรือคำทางการตลาด แต่เป็นชุดประกอบเฉพาะงานที่จับคู่กระบอกสูบ ฐานติดตั้ง ระบบนำทาง ซีล การป้องกันก้าน ข้อต่อ เซนเซอร์ การปรับสภาพอากาศ และแผนบำรุงรักษาเข้ากับโปรไฟล์ภาระที่มีเอกสารรองรับ การเลือกเริ่มจากอันตรายและเส้นทางรับภาระ แล้วจบด้วยหลักฐานตรวจรับที่วัดได้
ความแตกต่างนี้สำคัญในเหมือง เหมืองหิน โรงงานวัสดุมวลรวม งานคอนกรีต อุปกรณ์เคลื่อนย้ายดิน และเครื่องจักรก่อสร้างชั่วคราว ฝุ่นอาจทำร้ายก้านที่เปิดรับภายนอก ขณะที่น้ำเข้าทางข้อต่อที่เสียหาย ความเย็นอาจทำให้ความชื้นตกค้างแข็งตัว การสั่นสะเทือนอาจทำให้ขายึดเซนเซอร์คลาย แม้ปลอกกระบอกสูบยังสมบูรณ์ ข้ออ้าง “งานหนัก” เพียงข้อเดียวครอบคลุมเส้นทางความขัดข้องทั้งหมดนี้ไม่ได้
ประเด็นสำคัญ
- ISO 15552 ครอบคลุมรูในตั้งแต่ 32 ถึง 320 mm แต่ไม่ได้กำหนดคลาสงานหนัก
- แยกการปนเปื้อนภายนอก อากาศจ่ายสกปรก แรงด้านข้าง แรงกระแทกปลายชัก การกัดกร่อน และอุณหภูมิออกจากกัน
- อนุมัติชุดติดตั้งครบระบบ ไม่ใช่แค่ตัวกระบอกสูบที่ดูดี
- กำหนดจุดเริ่มตรวจและเปลี่ยนจากหลักฐาน ไม่ใช่ปฏิทินสากล

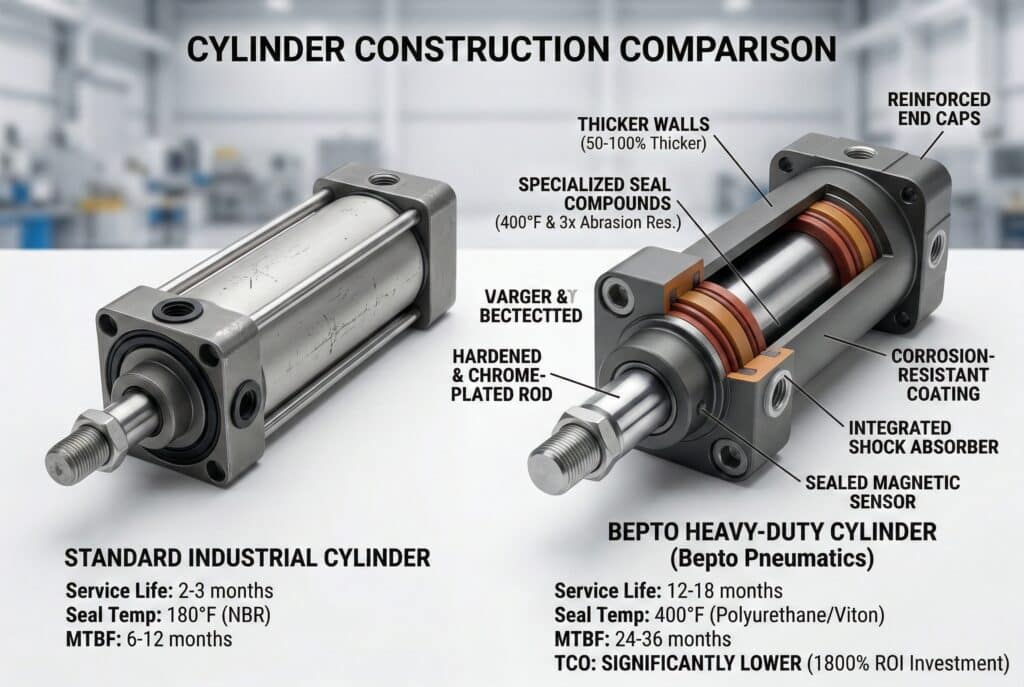

งานหนักหมายถึงอะไรสำหรับกระบอกสูบนิวเมติก?
ISO 15552:2018 ครอบคลุมกระบอกสูบนิวเมติกแบบฐานติดตั้งถอดได้ที่มีรูใน 32 mm ถึง 320 mm และความดันกำหนดสูงสุด 1,000 kPa จุดประสงค์คือการสับเปลี่ยนด้านมิติ ไม่ใช่การรับรองสภาพแวดล้อมรุนแรงหรือพิกัดงานหนักสากล (ISO 15552:2018, ยืนยันในปี 2025).
กระบอกสูบนิวเมติกงานหนัก คือรูปแบบกระบอกสูบที่เลือกและยืนยันผลสำหรับงานซึ่งมีภาระ การปนเปื้อน อุณหภูมิ การกัดกร่อน การสั่นสะเทือน รอบงาน การเข้าถึง หรือผลกระทบจากความขัดข้องที่ต้องการเป็นพิเศษ คำนี้ไม่ได้พิสูจน์ความหนาผนัง ความแข็งก้าน อายุซีล ขีดจำกัดแรงกระแทก ระยะเวลาทนการกัดกร่อน หรือรอบบำรุงรักษาใดเป็นการเฉพาะ
ให้กำหนดคำนี้ในข้อกำหนดจัดซื้อ นิยามที่มีประโยชน์ควรระบุ:
-
รุ่นกระบอกสูบ รูใน ระยะชัก ก้าน ฐานติดตั้ง พอร์ต การหน่วงปลายชัก เซนเซอร์ และอุปกรณ์เสริมที่แน่นอน;
-
ความดันทำงานและความดันสูงสุด ความเร็ว อัตรารอบ เวลาค้าง ทิศทางติดตั้ง และภาระ;
-
แรงภายนอกและโมเมนต์ที่ตำแหน่งหดสุด กลางช่วงชัก และยืดสุด;
-
ฝุ่น โคลน น้ำ สารเคมี อุณหภูมิ การเกิดน้ำแข็ง แสงแดด และการรับการกัดกร่อน;
-
ความบริสุทธิ์ของอากาศอัดและเป้าหมายจุดน้ำค้างภายใต้ความดัน ณ จุดใช้งาน;
-
การตรวจที่ต้องทำ การเข้าถึงเพื่อบริการ อะไหล่ และวิธีซ่อมที่อนุญาต;
-
ลำดับการรับรองและเกณฑ์ผ่านที่วัดได้
แนวทางนี้ยังเปิดเผยงานที่ไม่ควรใช้ระบบนิวเมติก หากความดันอากาศที่มีให้ระยะเผื่อแรงไม่พอ หากภาระแขวนต้องมีการยึดเชิงกลที่แน่นอน หรือหากต้องควบคุมความเร็วและตำแหน่งขณะภาระเปลี่ยน ให้เปรียบเทียบสถาปัตยกรรมไฮดรอลิก ไฟฟ้า-กล และนิวเมติกก่อนระบุกระบอกสูบที่ใหญ่ขึ้น

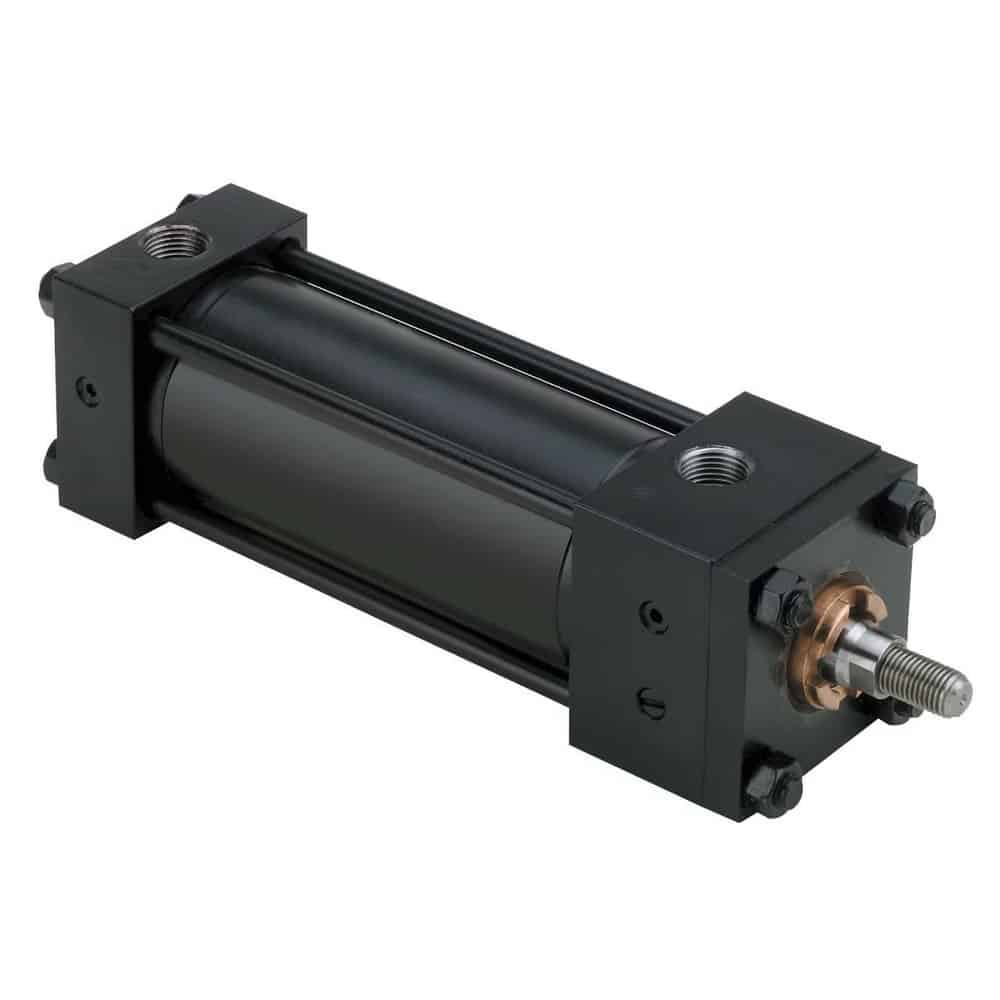

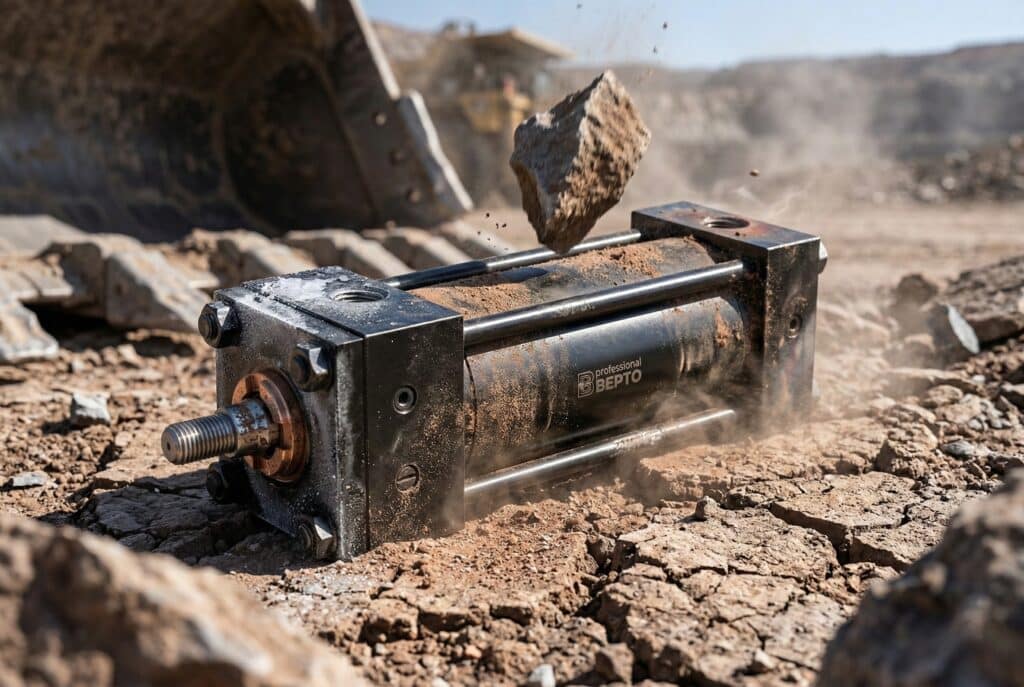

ภาพผลิตภัณฑ์นี้แสดงโครงสร้างแบบไท-ร็อดและปลายก้านเกลียว รูปลักษณ์เพียงอย่างเดียวไม่ยืนยันความสามารถด้านความดัน ภาระ อุณหภูมิ การปนเปื้อน แรงกระแทก หรือการกัดกร่อน ขีดจำกัดเหล่านี้ต้องมาจากเอกสารของรุ่นที่แน่นอนและการทบทวนการใช้งาน
ควรสร้างโปรไฟล์ภาระงานเหมืองหรือก่อสร้างอย่างไร?
มาตรฐานซิลิกาสำหรับงานก่อสร้างของ OSHA ใช้ระดับดำเนินการ 25 ไมโครกรัมต่อลูกบาศก์เมตรและขีดจำกัดการรับสัมผัสที่อนุญาต 50 ไมโครกรัมต่อลูกบาศก์เมตรในรูปค่าเฉลี่ยถ่วงน้ำหนักตามเวลา 8 ชั่วโมง ค่าเหล่านี้เป็นขีดจำกัดการรับสัมผัสของพนักงาน ไม่ใช่พิกัดการปนเปื้อนของกระบอกสูบ แต่แสดงให้เห็นว่าเหตุใดต้องควบคุมฝุ่นหน้างาน แทนการถือว่าเป็นเพียงสิ่งสกปรกทั่วไป (OSHA, สืบค้นเมื่อ 26 กรกฎาคม 2026).
อธิบายตำแหน่งอุปกรณ์และสภาวะการทำงานก่อนเลือกวัสดุ คำว่า “เหมืองหินกลางแจ้ง” กว้างเกินไป ตัวอย่างเช่น กระบอกสูบข้างเครื่องบดเปียกเผชิญอันตรายต่างจากกระบอกสูบในห้องควบคุมที่มีไส้กรอง ใต้ฮอปเปอร์คอนกรีต บนเสาเครื่องเจาะ หรือข้างถนนฤดูหนาวที่ใช้เกลือละลายน้ำแข็ง
บันทึกการรับสัมผัสแต่ละแบบเป็นค่าที่วัดได้เมื่อทำได้:
| การรับสัมผัส | ข้อมูลที่ต้องเก็บ | ผลต่อการเลือก |
|---|---|---|
| ฝุ่นในอากาศ | วัสดุ แหล่งกำเนิด ความเข้มข้นหรือการสะสมที่สังเกตได้ การควบคุมอนุภาค และวิธีทำความสะอาด | การป้องกันก้าน ซีลปาดหรือปลอกลมเป่าลม ครอบป้องกัน การจัดวางซีล และการเข้าถึงเพื่อตรวจ |
| โคลนและน้ำ | การกระเด็น ละออง ความเสี่ยงจมน้ำ ความดัน ทิศทาง ระยะเวลา และการระบายน้ำ | ชั้นเคลือบ อุปกรณ์ยึด วัสดุก้าน การป้องกันเซนเซอร์และขั้วต่อ และทิศทางระบายน้ำ |
| อุณหภูมิ | ช่วงปกติ อุณหภูมิเริ่มต้นต่ำสุด ความร้อนจากแสงอาทิตย์ การเปลี่ยนเร็ว และเวลาค้าง | วัสดุซีล สารหล่อลื่น ระยะเคลียร์รันซ์ พิกัดเซนเซอร์ และข้อกำหนดการทำให้อากาศแห้ง |
| การรับการกัดกร่อน | คลอไรด์ ปุ๋ย สารเคมีกระบวนการ ผลิตภัณฑ์ทำความสะอาด pH และเวลาสัมผัส | คู่โลหะ ระบบชั้นเคลือบ การแยกโลหะ การล้าง และแผนตรวจสอบ |
| อินพุตทางกล | น้ำหนักบรรทุก แรงและโมเมนต์ภายนอก สเปกตรัมการสั่น พัลส์แรงกระแทก และพลังงานที่สต็อปปลายชัก | ระบบนำทาง ฐานติดตั้ง ก้าน อุปกรณ์ยึด สต็อป ระบบหน่วง และการทดสอบชุดประกอบ |
| รอบงาน | ความเร็ว จำนวนรอบ การกระจายระยะชัก เวลาค้าง ความดัน และรูปแบบกะการทำงาน | การเกิดความร้อน การหล่อลื่น การสึกหรอ ความต้องการอากาศ และโปรไฟล์ทดสอบความน่าเชื่อถือ |
| ผลกระทบจากความขัดข้อง | เครื่องจักรหยุด ภาระตก การเข้าถึงของบุคลากร และเวลาฟื้นสภาพ | ระบบสำรอง การ์ดป้องกัน ตัวล็อก การตรวจติดตาม กลยุทธ์อะไหล่ และระดับความลึกของการยืนยันผล |
คู่มือ คู่มือควบคุมฝุ่นสำหรับการทำเหมืองและแปรรูปแร่ภาคอุตสาหกรรม ของ NIOSH จำนวน 362 หน้า ครอบคลุมงานก่อฝุ่นตั้งแต่การเจาะและบด ไปจนถึงการคัด การลำเลียง การบรรจุถุง การขนขึ้นรถ และการขนส่ง (NIOSH, 2019). ใช้แผนควบคุมฝุ่นของหน้างานเพื่อทำความเข้าใจว่าจะเกิดการสะสมที่ใด การป้องกันกระบอกสูบต้องสนับสนุนแผนนั้น ไม่ใช่สร้างกลุ่มฝุ่นใหม่
ความรุนแรงเกิดจากการผสมกัน ฝุ่นละเอียดกับก้านที่เปิดรับและมีสารหล่อลื่นอาจทำให้สะสมเร็ว ฝุ่นเดียวกันเมื่อรวมกับการควบแน่นเย็นอาจกลายเป็นเนื้อขัดสี การสั่นสะเทือนอาจทำให้ข้อต่อคลายและสร้างทางให้น้ำเข้า ซึ่งต่อมาน้ำอาจแข็งตัว ให้ทบทวนปฏิสัมพันธ์ ไม่ใช่ดูแค่ค่าสูงสุดในแต่ละแถว
จะแยกการปนเปื้อนภายนอกจากอากาศจ่ายสกปรกได้อย่างไร?
ISO 8573-1:2010 กำหนดคลาสความบริสุทธิ์ของอากาศอัดสำหรับสารปนเปื้อนหลัก 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน คลาสเหล่านี้ใช้แยกจากตำแหน่งที่ระบุหรือวัดอากาศ ดังนั้น RFQ ต้องระบุคลาสที่ต้องการและจุดใช้งาน แทนการกำหนดขนาดไส้กรองทั่วไปเพียงขนาดเดียว (ISO 8573-1, สืบค้นเมื่อ 26 กรกฎาคม 2026).
ให้มองการปนเปื้อนเป็น 3 เส้นทางแยกกัน:
-
การเข้าสู่ระบบจากภายนอก: ฝุ่น โคลน น้ำ หรือคราบทำความสะอาดเข้าถึงก้าน ซีลปาด แถบซีล ช่องหายใจ ขั้วต่อ หรือครอบที่เสียหาย
-
การปนเปื้อนในอากาศจ่าย: อนุภาค น้ำของเหลว ไอน้ำ น้ำมันคอมเพรสเซอร์ วัสดุสายที่เสื่อม สนิม หรือฝุ่นสารดูดความชื้นเข้าทางพอร์ต
-
การปนเปื้อนที่เกิดจากการบริการ: สิ่งสกปรกเข้าระหว่างตัดท่อ เปลี่ยนข้อต่อ ซ่อมซีล เติมสารหล่อลื่น จัดเก็บโดยเปิดพอร์ต หรือประกอบหน้างาน
ตำแหน่งที่พบการสะสมช่วยแยกเส้นทางเหล่านี้ วงแหวนสิ่งสกปรกที่อัดแน่นอยู่นอกซีลปาดก้านชี้ไปที่การรับสัมผัสภายนอก เศษที่พบทั้งในห้องกระบอกสูบ วาล์ว และท่อด้านปลายทางชี้ไปที่เส้นทางอากาศ ชิ้นส่วนทดแทนที่สะอาดแต่ปนเปื้อนทันทีหลังบำรุงรักษาชี้ไปที่วิธีปฏิบัติงานบริการ
ใช้หลักฐานที่ควบคุมได้แทนการดูรูปลักษณ์เพียงอย่างเดียว:
-
เก็บตัวอย่างอากาศ ณ จุดใช้งานภายใต้ความต้องการที่แทนงานจริง;
-
ตรวจความดันต่างของไส้กรอง ท่อระบาย สถานะเครื่องทำแห้ง ท่อแยก ท่อลง และจุดต่ำ;
-
เปรียบเทียบสิ่งสะสมจากด้านก้าน ด้านฝาปิด ท่อ วาล์ว และผิวภายนอก;
-
บันทึกสภาพการติดตั้งก่อนทำความสะอาดหรือถอดแยก;
-
แยกส่วนและทดสอบการรั่วด้วยวิธีที่ผู้ผลิตอนุมัติ;
-
ติดตามความขัดข้องตามตำแหน่ง ล็อต รูปแบบชุดประกอบ การรับสัมผัส และช่วงเวลาทำงาน
กรณีศึกษาการแก้ปัญหาการปนเปื้อนในระบบนิวเมติก ให้ขอบเขตการวินิจฉัยที่ละเอียดขึ้น ฝุ่นเหมืองต่างจากฝุ่นไม้ แต่การแยกการปนเปื้อนภายนอก จากอากาศจ่าย และจากงานบริการยังมีประโยชน์
เส้นทางรับภาระ ระบบนำทาง และการติดตั้ง
ความเร่งโน้มถ่วงมาตรฐานเท่ากับ 9.80665 m/s² อย่างแน่นอน แต่ค่า G เพียงอย่างเดียวไม่ได้กำหนดแรง ระยะเวลาพัลส์ เนื้อหาความถี่ ทิศทาง หรือการเกิดซ้ำ มวลและระยะเยื้องของชุดติดตั้งเป็นตัวกำหนดแรงปฏิกิริยาที่ส่งถึงฐานติดตั้งและระบบนำทาง (คู่มือ SI ของ NIST, สืบค้นเมื่อ 26 กรกฎาคม 2026).
เริ่มด้วยภาพร่างเส้นทางรับภาระ รวมโครงเครื่อง ตัวกระบอกสูบ ฐานติดตั้ง ก้านลูกสูบหรือแคริเออร์ ระบบนำทางภายนอก ชุดเครื่องมือ น้ำหนักบรรทุก สต็อป ท่อ ตัวรองรับสาย และขายึดเซนเซอร์ ทำเครื่องหมายแรงโน้มถ่วง แรงดันจากกระบอกสูบ แรงภายนอก แรงด้านข้าง โมเมนต์ ความเร่งตามคำสั่ง การสั่นของฐาน และแรงปฏิกิริยาที่สต็อปปลายชัก
รูในที่ใหญ่ขึ้นเพิ่มแรงดันที่มีให้ แต่ไม่แก้แนวศูนย์ผิดหรือสร้างความสามารถรับแรงด้านข้าง ก้านลูกสูบควรถ่ายแรงตามแนวแกน เว้นแต่ผลิตภัณฑ์ที่เลือกจะระบุชัดว่ารับภาระด้านข้างได้ ใช้ระบบนำทางภายนอกเมื่อรูปทรงน้ำหนักบรรทุกหรือเครื่องจักรทำให้เกิดแรงหรือโมเมนต์ตามขวาง ให้ดูคู่มือบรรเทาปัญหาแรงด้านข้าง ซึ่งอธิบายการตรวจแนวศูนย์และแรงปฏิกิริยา
การเลือกฐานติดตั้งเปลี่ยนเส้นทางรับภาระ:
-
ฐานติดตั้งยึดตามแนวศูนย์โดยทั่วไปเหมาะกับการถ่ายแรงเป็นเส้นตรง;
-
ฐานติดตั้งแบบหมุนต้องมีสลักที่ตรงแนวและมีอิสระตามแนวโค้งที่ตั้งใจ;
-
ฐานติดตั้งแบบขาและด้านข้างต้องให้โครงกับอุปกรณ์ยึดต้านแรงบิดและแรงเฉือนซ้ำ;
-
ระยะชักยาวต้องทบทวนการโก่งแบบเสา การแอ่น แนวศูนย์ และการรองรับ;
-
แมนิโฟลด์ ข้อต่อ เซนเซอร์ และขายึดสายที่ติดตั้งเพิ่มต้องมีการยึดป้องกันการสั่นของตัวเอง
คำแนะนำการติดตั้งของ Parker แนะนำให้ใช้ลิ่มหรือสลักกับกระบอกสูบติดตั้งด้านข้างเมื่อมีภาระหนักหรือแรงกระแทกสูง พร้อมหลีกเลี่ยงการยึดรั้งที่ขัดขวางการขยายตัวตามปกติของกระบอกสูบ (ข้อมูลการติดตั้งของ Parker, สืบค้นเมื่อ 26 กรกฎาคม 2026). ให้ใช้คำแนะนำที่แน่นอนของผู้ผลิตกับรุ่นและโครงที่เลือก
ให้ดูการคำนวณแรงกระแทกและการสั่นสะเทือนในคู่มือเลือกกระบอกสูบสำหรับแรงกระแทกและการสั่นระดับ G สูง บทความนั้นแยกการกระตุ้นจากฐาน ความเฉื่อยของภาระเคลื่อนที่ และแรงกระแทกปลายชัก คู่มือนี้มุ่งอธิบายว่าผลเหล่านั้นแปลงเป็นข้อกำหนดกระบอกสูบสำหรับสภาพแวดล้อมได้อย่างไร
วัสดุ ซีล และการป้องกันผิว
แคตตาล็อกกระบอกสูบ Parker P1F ฉบับปัจจุบันฉบับหนึ่งระบุตัวเลือกซีลปาดและอุณหภูมิครอบคลุม -10°C ถึง +150°C ขึ้นกับรูปแบบชุดประกอบที่แน่นอน นี่เป็นขอบเขตเฉพาะตัวเลือก ไม่ใช่หลักฐานว่าโพลียูรีเทน FKM NBR ซีลปาด สารหล่อลื่น หรือกระบอกสูบประกอบทุกแบบมีขีดจำกัดเดียวกัน (แคตตาล็อก Parker P1F, สืบค้นเมื่อ 26 กรกฎาคม 2026).
เลือกวัสดุเป็นระบบ ความเข้ากันได้ของวัสดุซีลขึ้นกับอุณหภูมิ ความดัน ความเร็ว สารหล่อลื่น ตัวกลาง สภาพผิว เวลาค้าง ช่องว่างการอัดรีด และเวลารับสัมผัส อีลาสโตเมอร์อุณหภูมิสูงอาจทำงานไม่ดีตอนเริ่มต้นที่อุณหภูมิต่ำหรือภายใต้การขัดสี ซีลปาดแข็งอาจปกป้องซีลก้านหลัก แต่ทำลายชั้นเคลือบได้หากขอบ แรงกดตั้งต้น และผิวไม่เข้ากัน
ระบุรายละเอียดด้านหน้าที่:
-
วัสดุฐานก้าน ชั้นเคลือบหรือการปรับสภาพ ความแข็งหลังจบกระบวนการเมื่อเกี่ยวข้อง ผิวสุดท้าย ความหนา ความพรุน ขีดจำกัดการซ่อม และวิธีตรวจรับ;
-
ซีลก้านหลัก ซีลปาดหรือซีลเช็ด ซีลลูกสูบ ซีลอยู่นิ่ง แหวนกันสึก และซีลหน่วงปลายชักตามวัสดุหรือข้อกำหนดสมรรถนะที่อนุมัติ;
-
ชนิดสารหล่อลื่น ปริมาณ ความเข้ากันได้ นโยบายเติมซ้ำ และพฤติกรรมที่อุณหภูมิต่ำ;
-
วัสดุปลอกกระบอก ฝาปิดท้าย ไท-ร็อด อุปกรณ์ยึด ข้อต่อ และเซนเซอร์;
-
การแยกโลหะต่างชนิดและการระบายน้ำเมื่อโลหะต่างชนิดเปียก;
-
วัสดุเบลโลว์หรือปลอกหุ้มก้าน ความยาวตอนหดและยืด การระบายอากาศ ระยะหลบการขัดสี และการเข้าถึงเพื่อตรวจ;
-
สารทำความสะอาดที่อนุมัติและสารเคมีต้องห้าม
อย่าใช้ความแข็งก้านเป็นเกณฑ์เหมืองเพียงข้อเดียว ชั้นเคลือบที่แข็งยังเสียหายได้จากการแตกร้าว การยึดเกาะไม่ดี การกัดกร่อนใต้ข้อบกพร่อง การตกแต่งที่ไม่เข้ากัน หรือความเสียหายของซีล ให้ดูคู่มือชั้นเคลือบก้านกระบอกสูบสำหรับงานเหมือง ซึ่งครอบคลุมระบบคาร์ไบด์ ผิวสุดท้าย การตรวจสอบ และการตัดสินใจซ่อม โดยไม่ลดการเลือกให้เหลือค่าความแข็งเพียงค่าเดียว
ระยะเวลาทดสอบละอองเกลือก็ต้องมีบริบท ASTM B117-26 กำหนดอุปกรณ์สร้างละอองที่ควบคุมได้ แต่ไม่ได้กำหนดระยะเวลารับสัมผัสหรือการตีความเฉพาะผลิตภัณฑ์ ASTM ยังระบุว่าผลทดสอบละอองเกลือแบบเดี่ยวแทบไม่เคยสัมพันธ์กับสมรรถนะในสภาพแวดล้อมธรรมชาติ (ASTM B117-26, 2026). ให้ระบุชิ้นทดสอบ การเตรียม วิธีทดสอบ ระยะเวลา เกณฑ์ประเมิน การกัดกร่อนที่ยอมได้ และความเชื่อมโยงกับการรับสัมผัสภาคสนาม
อุณหภูมิ น้ำ และการกัดกร่อนเปลี่ยนการออกแบบอย่างไร?
คลาสน้ำและจุดน้ำค้างภายใต้ความดันของ ISO 8573-1 อธิบายความชื้นในอากาศจ่าย ขณะที่อุณหภูมิต่ำสุดของหน้างานกำหนดระยะเผื่อการควบแน่นและการแข็งตัว ดังนั้นการเลือกเครื่องทำแห้งจึงยังไม่ครบหากไม่ทราบสภาวะที่เย็นที่สุดของท่อ วาล์ว และกระบอกสูบ ณ จุดใช้งาน (ISO 8573-1, สืบค้นเมื่อ 26 กรกฎาคม 2026).
สำหรับงานอุณหภูมิต่ำ ให้ยืนยัน:
-
อุณหภูมิแวดล้อมและอากาศอัดระหว่างเริ่มต้นกับการทำงาน;
-
จุดน้ำค้างภายใต้ความดันที่ใช้งานจริง;
-
จุดกักน้ำเหลวตกค้าง จุดต่ำ ท่อระบาย และท่อแยกกลางแจ้ง;
-
พิกัดอุณหภูมิของซีล สารหล่อลื่น ท่อ ข้อต่อ เซนเซอร์ สาย และขั้วต่อ;
-
วิธีอุ่นเครื่อง การเดินรอบแบบไม่มีภาระที่อนุญาต และเกณฑ์ยอมรับการเริ่มขณะเย็น;
-
การเปลี่ยนระยะเคลียร์รันซ์ ความดันเริ่มเคลื่อน การรั่ว เวลาตอบสนอง และการหน่วงหลังแช่สภาวะ
คู่มือกระบอกสูบนิวเมติกสำหรับอุณหภูมิต่ำกว่าศูนย์ อธิบายว่าเหตุใดความยืดหยุ่นของซีลเพียงอย่างเดียวจึงป้องกันคอนเดนเสทแข็งตัวหรือการเปลี่ยนการตอบสนองจากสารหล่อลื่นไม่ได้
การรับน้ำต้องทบทวนเส้นทางแยกต่างหาก กระบอกสูบอาจทนฝนได้ แต่ขั้วต่อที่หันลงอาจกักน้ำ ปลอกหุ้มอาจกักโคลน หรือปลอกสายที่เสียหายอาจดูดความชื้นเข้าสู่เซนเซอร์ ให้จัดทางระบายน้ำ หลีกเลี่ยงแอ่ง ปกป้องพอร์ตที่เปราะบาง และวางจุดตรวจในตำแหน่งที่บุคลากรเข้าถึงได้อย่างปลอดภัย
สำหรับการกัดกร่อน ให้บันทึกอิเล็กโทรไลต์จริงและรอบการสัมผัส คลอไรด์กระเด็น ฝุ่นปุ๋ย การทำความสะอาดด้วยกรด คราบคอนกรีตด่าง และน้ำขังในเหมืองไม่ก่อการกัดกร่อนแบบเดียวกัน ทบทวนความเสียหายชั้นเคลือบที่เกลียว หน้าแบนสำหรับประแจ ปลายก้าน หน้าสัมผัสอุปกรณ์ยึด ร่องเซนเซอร์ และหน้าติดตั้ง จุดไม่ต่อเนื่องเหล่านี้มักสำคัญกว่าผิวปลอกกระบอกสูบส่วนกว้าง
กระบอกสูบไร้ก้านดีกว่าสำหรับงานเหมืองที่มีฝุ่นหรือไม่?
คู่มือการใช้งาน OSP-P ของ Parker เตือนว่าอนุภาคสิ่งสกปรกอาจติดอยู่ระหว่างแถบซีลด้านในกับรูในกระบอกสูบและทำให้รั่ว ผลิตภัณฑ์ตระกูลเดียวกันใช้แถบซีลด้านนอกและด้านในร่วมกับระบบซีลปาดแคริเออร์ ซึ่งพิสูจน์ว่าสมรรถนะกระบอกสูบไร้ก้านขึ้นกับการจัดวางซีลและเงื่อนไขบำรุงรักษาที่แน่นอน (คู่มือ OSP-P ของ Parker, สืบค้นเมื่อ 26 กรกฎาคม 2026).
กระบอกสูบไร้ก้านตัดก้านลูกสูบที่เปิดรับภายนอกออกและอาจลดความยาวติดตั้งได้ ประโยชน์นี้มีค่าเมื่อระยะชักยาวต้องอยู่ภายในเครื่องที่มีการ์ดป้องกัน แต่ไม่ได้ทำให้กระบอกสูบไร้ก้านทุกแบบปิดมิดชิดหรือปลอดจากฝุ่นขัดสี โคลน น้ำ การกัดกร่อน แรงด้านข้าง หรือความเสียหายของแถบซีล
เปรียบเทียบกลไกจริง:
| สถาปัตยกรรม | ข้อได้เปรียบที่เป็นไปได้ | คำถามสำหรับสภาพแวดล้อมรุนแรง |
|---|---|---|
| กระบอกสูบแบบมีก้าน | เส้นทางแรงตามแนวแกนเรียบง่าย มีตัวเลือกซีลปาด ปลอกหุ้ม และวัสดุมาก | ก้านที่เปิดรับภายนอกสามารถป้องกัน ทำความสะอาด จัดแนว และตรวจได้หรือไม่? |
| กระบอกสูบไร้ก้านแบบเชื่อมต่อเชิงกล | ได้ระยะชักเต็มในพื้นที่สั้นกว่า แคริเออร์รองรับระบบนำทางแบบโมดูลาร์ | ร่อง แถบด้านใน แถบด้านนอก ซีลปาดแคริเออร์ และระบบนำทางได้รับการป้องกันอย่างไร? |
| กระบอกสูบไร้ก้านแบบเชื่อมต่อด้วยแม่เหล็ก | ไม่มีร่องเชิงกลทะลุท่อ | แรงเชื่อมต่อเพียงพอหรือไม่ และแคริเออร์กับระบบนำทางภายนอกซีลอย่างไร? |
| กระบอกสูบมีระบบนำทางหรือสไลด์ | ต้านแรงและโมเมนต์ที่ระบุได้ในตัว | ขีดจำกัดภาระรวมและสภาพแวดล้อมในแคตตาล็อกครอบคลุมชุดติดตั้งหรือไม่? |
ทางเลือกขึ้นกับภาระที่ติดตั้ง พื้นที่ที่มี ทิศทางการปนเปื้อน วิธีทำความสะอาด ระบบนำทางที่ต้องการ การเข้าถึงซีล และตัวเลือกเฉพาะรุ่น ตัวอย่างเช่น กระบอกสูบมีก้านที่มีครอบอาจใช้งานได้นานกว่าแอคชูเอเตอร์แถบซีลเปิดในเหมืองหินแห่งหนึ่ง ขณะที่ชุดกระบอกสูบไร้ก้านแบบปิดอาจเป็นทางออกที่ดีกว่าในอีกแห่ง
การตัดก้านลูกสูบออกเปลี่ยนเส้นทางการปนเปื้อน แต่ไม่ได้ตัดการปนเปื้อนออกจากปัญหาการออกแบบ การเปรียบเทียบที่ถูกต้องต้องนับหน้าสัมผัสเคลื่อนที่ทุกจุดที่เปิดรับภายนอก รวมถึงซีลปาดแคริเออร์ รางนำทาง แถบซีล ตัวพาสาย ปลอกหุ้ม และร่องเซนเซอร์
หลักฐานการรับรองและ RFQ
ISO 19973-3:2015 ประเมินความน่าเชื่อถือของกระบอกสูบก้านด้วยการทดสอบที่กำหนดและรายงานอายุใช้งานเป็นรอบหรือกิโลเมตร ไม่ใช่จำนวนเดือนใช้งานแบบคลุมเครือ มาตรฐานยังกำหนดอุปกรณ์ทดสอบและระดับเกณฑ์ ซึ่งแสดงว่าข้ออ้างอายุใช้งานที่มีความหมายต้องมีรูปแบบชุดประกอบ โปรไฟล์ทดสอบ นิยามความขัดข้อง และพื้นฐานจำนวนตัวอย่าง (ISO 19973-3, ยืนยันในปี 2021).
สร้าง RFQ จากโปรไฟล์ภาระงาน โดยรวม:
-
หน้าที่ รูใน ระยะชัก แรง ความดัน ความเร็ว อัตรารอบ ทิศทางติดตั้ง เวลาค้าง และหน่วยอายุใช้งานที่คาดหวัง;
-
น้ำหนักบรรทุก ชุดเครื่องมือ พิกัดจุดศูนย์ถ่วง การจัดวางระบบนำทาง แรงและโมเมนต์ภายนอก ฐานติดตั้ง สต็อป และโช้กดูดซับแรงกระแทก;
-
อินพุตแรงกระแทกและการสั่นที่วัดหรือระบุไว้ สภาวะทำงาน แกน จำนวนซ้ำ และเกณฑ์ตรวจรับ;
-
การรับฝุ่น น้ำ โคลน สารเคมี อุณหภูมิ แสงแดด การกัดกร่อน การทำความสะอาด และการจัดเก็บ;
-
คลาสความบริสุทธิ์ตาม ISO 8573-1 ณ จุดใช้งานและเป้าหมายจุดน้ำค้างภายใต้ความดัน;
-
วัสดุ ซีล ชั้นเคลือบ สารหล่อลื่น ซีลปาด ปลอกหุ้ม เซนเซอร์ ขั้วต่อ ข้อต่อ และครอบป้องกันที่ต้องการ;
-
การสอบกลับ บันทึกตรวจสอบ รายงานทดสอบ การแจ้งเปลี่ยนแปลง ชุดอะไหล่ คำแนะนำซ่อม และประกาศยุติผลิตภัณฑ์
จากนั้นรับรองชุดติดตั้งผ่านเกตตามลำดับ:
การตรวจตัวอย่างยืนยันโครงสร้างและฝีมือการผลิต แต่ไม่จำลองการใช้งานในเหมืองหิน การทดสอบชุดติดตั้งควรรวมฐานติดตั้งจริง ระบบนำทาง น้ำหนักบรรทุก ข้อต่อ ท่อ เซนเซอร์ การ์ดป้องกัน วิธีทำความสะอาด และสภาวะทำงานที่เกี่ยวข้อง ก่อนทดสอบให้กำหนดขีดจำกัดการรั่ว การจบระยะชัก ความดันเริ่มเคลื่อน เวลาในหนึ่งรอบ ตำแหน่ง อุณหภูมิ การเคลื่อนของอุปกรณ์ยึด ความเสียหายชั้นเคลือบ และการทำงานของเซนเซอร์
ISO 4414:2010 ครอบคลุมความปลอดภัยระบบนิวเมติกตลอดการออกแบบ การติดตั้ง การทำงาน การบำรุงรักษา การทำความสะอาด ความน่าเชื่อถือ ประสิทธิภาพพลังงาน และสิ่งแวดล้อม (ISO 4414, ยืนยันในปี 2021). ดังนั้นหน้าที่ด้านความปลอดภัย ภาระแขวน พลังงานสะสม การแยกพลังงาน การ์ดป้องกัน และการเข้าถึงเพื่อบำรุงรักษาต้องอยู่ในการประเมินความเสี่ยงของเครื่องจักร ไม่ใช่มีเฉพาะใน RFQ กระบอกสูบ
จากประสบการณ์ของเราในการทบทวนงานสภาพแวดล้อมรุนแรง RFQ ที่มีประโยชน์ที่สุดแทบไม่ใช่ฉบับที่ยาวที่สุด แต่คือฉบับที่มีแบบติดตั้งทำเครื่องหมายไว้ ภาพทิศทางการปนเปื้อน อุณหภูมิต่ำสุดและสูงสุด รูปทรงน้ำหนักบรรทุก หลักฐานความขัดข้องปัจจุบัน ข้อมูลอากาศ ณ จุดใช้งาน และเกณฑ์ผ่านที่ชัดเจน รายละเอียดเหล่านี้เผยหน้าสัมผัสที่อ่อนแอได้เร็วกว่าการขอกระบอกสูบที่แข็งแรงขึ้นแบบทั่วไป
กลยุทธ์บำรุงรักษาใดใช้ได้กับฝุ่น โคลน และความเย็น?
โดยทั่วไป OSHA ห้ามใช้อากาศอัดทำความสะอาดเสื้อผ้าหรือผิวที่ปนเปื้อนซิลิกา เว้นแต่มีการระบายอากาศที่ดักกลุ่มฝุ่นได้อย่างมีประสิทธิภาพหรือไม่มีวิธีอื่นที่ทำได้ ควรใช้วิธีเปียกและเครื่องดูดฝุ่นที่มีไส้กรอง HEPA เมื่อทำได้ (แนวทางซิลิกาของ OSHA, 2017).
ให้ปฏิบัติตามการประเมินความเสี่ยงเครื่องจักร แผนควบคุมการรับสัมผัสของหน้างาน และคำแนะนำผู้ผลิตกระบอกสูบ อย่าสร้างกลุ่มฝุ่นเพื่อทำให้ก้านดูสะอาด หากอนุญาตให้ใช้อากาศอัดทำความสะอาดงานใด ต้องใช้ความดัน การ์ดป้องกัน อุปกรณ์ป้องกันส่วนบุคคล และข้อกำหนดดักฝุ่นที่เกี่ยวข้อง

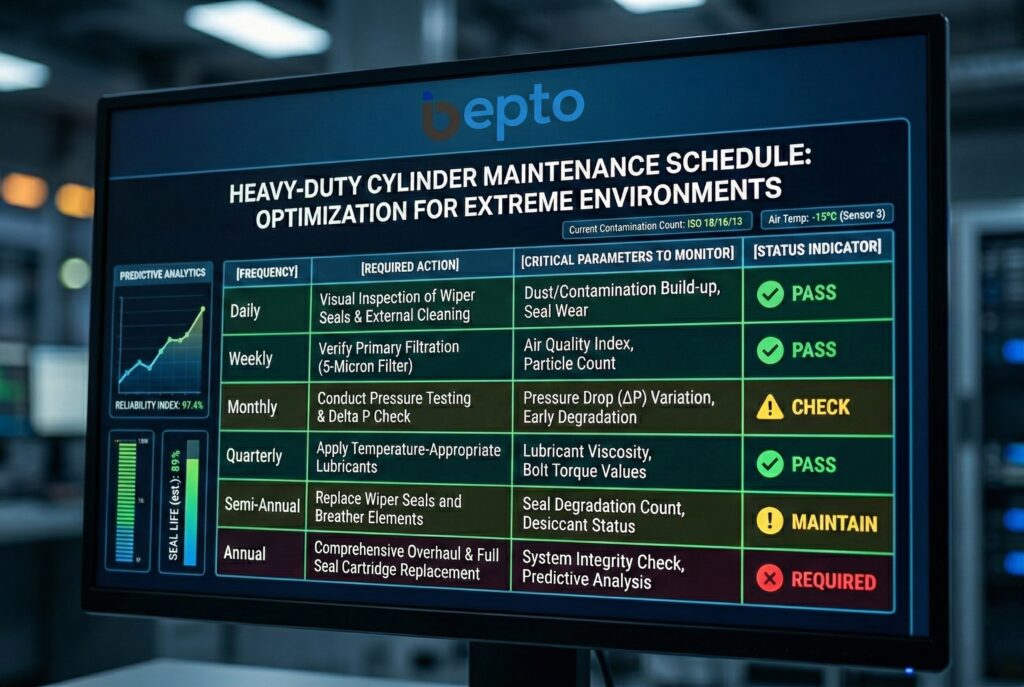

ใช้สภาพและการรับสัมผัสกำหนดความถี่บำรุงรักษา เริ่มจากช่วงสั้นระหว่างเดินระบบ แล้วปรับจากหลักฐาน:
-
ตรวจก้าน ซีลปาด ปลอกหุ้ม แถบซีล ระบบนำทาง ฐานติดตั้ง ข้อต่อ ท่อ เซนเซอร์ และการ์ดป้องกันก่อนทำความสะอาด;
-
ถ่ายภาพรูปแบบการสะสม การกัดกร่อน การเคลื่อนของรอยบอกตำแหน่ง รอยครูด หลุม ความเสียหายปลอกหุ้ม อุปกรณ์หลวม และจุดรั่ว;
-
ระบายและตรวจอุปกรณ์ปรับสภาพอากาศ แล้วเปรียบเทียบข้อมูลอากาศ ณ จุดใช้งานกับคลาสที่ระบุ;
-
ติดตามแนวโน้มเวลาชัก ความดันไดนามิก พฤติกรรมเริ่มเคลื่อน การรั่ว การทำงานของหน่วง และตำแหน่งเมื่อวิธีวัดทำซ้ำได้เท่านั้น;
-
ตรวจสอบการเปลี่ยนแปลงก่อนเปลี่ยนชิ้นส่วนตามปฏิทิน;
-
ปิดฝาพอร์ตและรักษาความสะอาดอะไหล่ซ่อมระหว่างจัดเก็บและบริการ;
-
บันทึกชุดซีลทดแทน สารหล่อลื่น รูปแบบชุดประกอบ ล็อต และผลการซ่อมที่แน่นอน
ช่วงตรวจระยะแรกควรเคร่งครัดเพราะชุดติดตั้งยังไม่ผ่านการพิสูจน์ แนวโน้มที่คงที่อาจสนับสนุนการยืดช่วงตรวจ ฝุ่นที่เพิ่มขึ้น การเริ่มขณะเย็น การรับสารทำความสะอาด รอบงาน หรือการรั่วที่เพิ่มขึ้นควรทำให้ช่วงตรวจสั้นลง ให้เปลี่ยนซีลปาด ซีล ปลอกหุ้ม ลูกปืน หรือกระบอกสูบเมื่อสภาพตามเอกสารถึงขีดจำกัดการยอมรับของผู้ผลิตหรือเครื่องจักร ไม่ใช่เพราะบทความทั่วไปบอกหกเดือนหรือหนึ่งปี
คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบนิวเมติกงานหนัก
ISO 4414 ครอบคลุมความปลอดภัยระบบนิวเมติกตลอดวงจรชีวิตเครื่องจักร ขณะที่ ISO 19973-3 รายงานความน่าเชื่อถือของกระบอกสูบก้านเป็นรอบหรือกิโลเมตร ทั้งสองมาตรฐานแสดงว่า การเลือกงานหนักต้องมีการควบคุมความปลอดภัยของชุดติดตั้งและหลักฐานบริการที่วัดได้ แทนป้ายชื่อเดียวหรือคำรับรองอายุใช้งานตามปฏิทิน
มีนิยามมาตรฐานอุตสาหกรรมของกระบอกสูบนิวเมติกงานหนักหรือไม่?
ไม่มีคลาส ISO เดียวที่นิยามกระบอกสูบนิวเมติกงานหนักด้วยความหนาผนัง วัสดุซีล ระดับแรงกระแทก หรืออายุใช้งาน ISO 15552 กำหนดอินเทอร์เฟซด้านมิติของกระบอกสูบที่ระบุ ขณะที่ข้อมูลรุ่นกำหนดขีดจำกัดการทำงาน ให้เขียนภาระ สภาพแวดล้อม รูปแบบชุดประกอบ การรับรอง และข้อกำหนดบำรุงรักษาของงานลงใน RFQ เพื่อให้ “งานหนัก” มีความหมายเฉพาะโครงการ
กระบอกสูบไร้ก้านดีกว่าเสมอในอุปกรณ์เหมืองที่มีฝุ่นหรือไม่?
ไม่ใช่ กระบอกสูบไร้ก้านตัดก้านลูกสูบที่เปิดรับภายนอกและลดความยาวติดตั้ง แต่แบบเชื่อมต่อเชิงกลยังมีแถบซีล ซีลปาดแคริเออร์ และหน้าสัมผัสระบบนำทางที่เปิดรับภายนอก คู่มือ OSP-P ของ Parker ยอมรับว่าอนุภาคอาจติดใกล้แถบด้านในและทำให้รั่ว ให้เปรียบเทียบเส้นทางการปนเปื้อนที่แน่นอน ตัวเลือกป้องกัน ภาระระบบนำทาง และการเข้าถึงเพื่อบริการ
วัสดุซีลใดดีที่สุดสำหรับกระบอกสูบเหมืองและก่อสร้าง?
ไม่มีวัสดุซีลที่ดีที่สุดแบบสากล ให้เลือกซีลก้าน ซีลปาด ซีลลูกสูบ ซีลอยู่นิ่ง ซีลหน่วง สารหล่อลื่น และผิวก้านเป็นระบบที่เข้ากันได้ อุณหภูมิ ความเร็ว ความดัน ฝุ่น น้ำ สารเคมี เวลาค้าง ช่องว่างการอัดรีด และสารทำความสะอาดล้วนสำคัญ กำหนดให้ซัพพลายเออร์อนุมัติชุดประกอบครบระบบและขอบเขตการทำงาน
อากาศอัดต้องแห้งแค่ไหนสำหรับกระบอกสูบที่ทำงานต่ำกว่าศูนย์?
ระบุความบริสุทธิ์ของอนุภาค น้ำ และน้ำมัน ณ จุดใช้งานตาม ISO 8573-1 แล้วกำหนดจุดน้ำค้างภายใต้ความดันให้ต่ำกว่าอุณหภูมิส่วนประกอบและท่อที่คาดว่าจะเย็นที่สุดโดยมีระยะเผื่อ ยืนยันเครื่องทำแห้ง ท่อระบาย ท่อแยกกลางแจ้ง สภาวะเริ่มต้น และความดัน พิกัดไมครอนของไส้กรองเพียงอย่างเดียวป้องกันน้ำตกค้างแข็งตัวภายในระบบไม่ได้
ควรตรวจกระบอกสูบงานหนักหรือสร้างใหม่บ่อยแค่ไหน?
เริ่มจากการตรวจแบบเคร่งครัดระหว่างเดินระบบ แล้วปรับจากการรับสัมผัส สภาพ รอบงาน การรั่ว การเคลื่อนที่ และขีดจำกัดผู้ผลิตที่วัดได้ การสะสมฝุ่น การเริ่มขณะเย็น การล้างด้วยน้ำ แรงกระแทก และการเข้าถึงเพื่อบำรุงรักษาแตกต่างกันมากเกินกว่าจะใช้ช่วงสากลเดียว ให้บันทึกผลก่อนทำความสะอาด กำหนดขีดจำกัดคัดทิ้ง และเปลี่ยนชิ้นส่วนเมื่อหลักฐานถึงเกณฑ์ที่อนุมัติ
