กระบอกสูบนิวเมติกเหมาะกับการผลิต 24/7 ก็ต่อเมื่อการกำหนดค่าที่แน่นอนของกระบอกสูบสอดคล้องกับโปรไฟล์รอบงานที่วัดได้ และยังบำรุงรักษาได้ภายในช่วงเวลาบริการที่มีอยู่ คำว่า “งานหนัก” ไม่ใช่ระดับความน่าเชื่อถือสากล ให้เริ่มจากจำนวนรอบต่อปี ระยะทางเคลื่อนที่ เส้นทางรับภาระ พลังงานขณะหยุด สภาพแวดล้อม คุณภาพอากาศ และผลกระทบเมื่อเกิดความขัดข้อง
กรอบคำถามในการจัดซื้อจึงเปลี่ยนไป แทนที่จะถามว่ากระบอกสูบรุ่นใดใช้งานได้นานที่สุด ให้ถามว่ากระบอกสูบรุ่นใดมีขีดจำกัดที่มีเอกสารครอบคลุมงานนี้ หลักฐานใดสนับสนุนข้ออ้างด้านความน่าเชื่อถือ และโรงงานจะตรวจพบ แยกสาเหตุ และกู้คืนจากความขัดข้องได้เร็วเพียงใด เวลาพร้อมใช้งานเกิดจากการตัดสินใจทั้งชุด ไม่ใช่จากวัสดุซีลหรือป้ายทางการตลาดเพียงอย่างเดียว
กระบอกสูบที่ทำงานตลอดเวลายังต้องมีขีดจำกัดเฉพาะงานด้านภาระ ความเร็ว การกันกระแทก คุณภาพอากาศ สภาพแวดล้อม และการเข้าถึงเพื่อบำรุงรักษา
ประเด็นสำคัญ
- ISO 19973-3 แสดงอายุการใช้งานของกระบอกสูบนิวเมติกเป็นจำนวนรอบหรือกิโลเมตร ไม่ใช่จำนวนปีสากล
- แปลงตารางการผลิตเป็นจำนวนรอบและระยะทางต่อปีก่อนขอหลักฐานความน่าเชื่อถือ
- ตรวจสอบโมเมนต์ของภาระ พลังงานการกันกระแทก แรงดันขณะเคลื่อนที่ สภาพแวดล้อม การเข้าถึงเพื่อซ่อม และแผนอะไหล่ร่วมกัน
- อนุมัติกระบอกสูบจากค่าพื้นฐานการทดสอบเดินเครื่องที่บันทึกไว้
รอบงานกระบอกสูบ 24/7 คือจำนวนรอบ ระยะทาง ภาระ การเคลื่อนที่ สภาพแวดล้อม และการสัมผัสงานบำรุงรักษาที่กำหนดให้กับแอคชูเอเตอร์หนึ่งตัวจากข้อมูลที่วัดได้ ค่าพื้นฐานการทดสอบเดินเครื่อง คือชุดค่าที่ควบคุมและบันทึกไว้ขณะอุปกรณ์อยู่ในสภาพดีเพื่อใช้เปรียบเทียบภายหลัง เป้าหมายเวลาการกู้คืน คือช่วงเวลาที่ยอมรับได้สูงสุดตั้งแต่ตรวจพบความขัดข้องจนยืนยันว่าการผลิตกลับมาเริ่มใหม่แล้ว
รอบงาน 24/7 หมายถึงอะไรสำหรับกระบอกสูบนิวเมติก?
การพร้อมใช้งานตลอด 24 ชั่วโมงไม่ได้หมายความว่ากระบอกสูบทุกตัวจะเคลื่อนที่ต่อเนื่อง SMC ระบุความถี่ 15 Hz ที่ระยะชัก 5 mm สำหรับการกำหนดค่าความถี่สูงของ CQ2 รุ่นหนึ่ง และ 12 Hz ที่ระยะชัก 25 mm สำหรับการกำหนดค่าของ CM2 รุ่นหนึ่งในแค็ตตาล็อก (SMC, 2026) ขีดจำกัดเหล่านี้แสดงให้เห็นว่า “24/7” ต้องแปลงเป็นการสัมผัสงานที่วัดได้
บันทึกรอบงานหนึ่งรอบให้ครบถ้วน: ยืด ค้าง หด และค้าง จากนั้นบันทึกชั่วโมงตามแผน จำนวนวันทำงาน การใช้ประโยชน์ ระยะชัก มวลที่เคลื่อนที่ แนวการติดตั้ง การเร่งความเร็ว จุดหยุดภายนอก และการกู้คืนเมื่อขัดข้อง สายการผลิตที่มีเจ้าหน้าที่ตลอดเวลาอาจมีช่วงค้างยาว ขณะที่แกนอีกตัวอาจกลับทิศทางหลายครั้งต่อวินาที
ประมาณจำนวนรอบต่อปีได้ดังนี้:
$$ N_{\mathrm{year}} = f_c \cdot 60 \cdot h_d \cdot d_y \cdot U $$
โดย $N_{\mathrm{year}}$ คือจำนวนรอบต่อปี, $f_c$ คือจำนวนรอบต่อนาที, $h_d$ คือชั่วโมงเดินเครื่องตามแผนต่อวัน, $d_y$ คือจำนวนวันทำงานต่อปี และ $U$ คือสัดส่วนการใช้ประโยชน์ที่วัดได้ หากเป็นไปได้ให้ใช้ประวัติการผลิตกำหนดค่า $U$ แทนการสมมติว่าเครื่องจะเคลื่อนที่ทุกนาทีตามตาราง
ระยะเลื่อนต่อปีมักให้ข้อมูลมากกว่าจำนวนรอบเพียงอย่างเดียว:
$$ L_{\mathrm{year}} = \frac{2sN_{\mathrm{year}}}{1000} $$
โดย $L_{\mathrm{year}}$ คือระยะทางไป-กลับเป็นกิโลเมตรเมื่อใส่ระยะชัก $s$ เป็นเมตร สำหรับงานตัวอย่างที่ทำ 6 รอบ/นาที, 20 ชั่วโมง/วัน, 350 วัน/ปี และใช้ประโยชน์ 85% จะได้ 2,142,000 รอบ/ปี ระยะชัก 0.5 m ให้ระยะทาง 2,142 km/ปี
ISO 19973-3 ระบุว่าอายุการใช้งานของกระบอกสูบนิวเมติกโดยปกติแสดงเป็นจำนวนรอบหรือกิโลเมตร (ISO 19973-3, 2015) หากต้องการคำอธิบายเชิงลึกเกี่ยวกับนิยามรอบงาน ดูที่ วิธีคำนวณรอบงานของแอคชูเอเตอร์เชิงเส้น

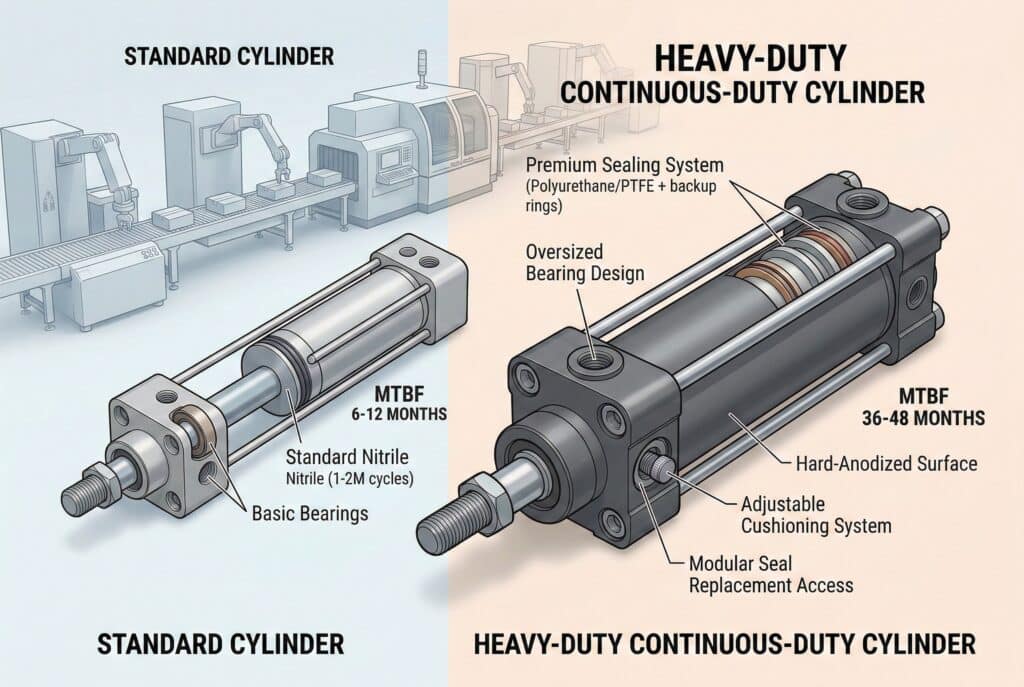

สถาปัตยกรรมกระบอกสูบแบบใดช่วยปกป้องเวลาพร้อมใช้งานได้ดีที่สุด?
สถาปัตยกรรมที่เหมาะสมต้องสอดคล้องกับเส้นทางรับภาระและผังเครื่องจักร ISO 15552 ครอบคลุมขนาดการติดตั้งที่ใช้แทนกันได้สำหรับกระบอกสูบแบบยึดถอดได้ที่มีรูใน 32 ถึง 320 mm และแรงดันพิกัดสูงสุด 1,000 kPa (ISO 15552, ยืนยันปี 2025) การใช้ขนาดอินเทอร์เฟซแทนกันได้ช่วยให้กู้คืนได้เร็วขึ้น แต่ไม่ได้พิสูจน์ว่าภาระ การกันกระแทก หรืออายุการใช้งานเทียบเท่ากัน
| เงื่อนไขการใช้งาน | สถาปัตยกรรมที่ควรประเมิน | คำถามด้านเวลาพร้อมใช้งาน |
|---|---|---|
| แรงผลักหรือดึงตามแนวแกน โดยมีภาระนำทางจากภายนอก | กระบอกสูบแบบก้านมาตรฐาน | ไกด์ป้องกันแรงด้านข้างและการหมุนได้ในทุกตำแหน่งหรือไม่? |
| เครื่องมือสร้างแรงเยื้องศูนย์หรือโมเมนต์ | กระบอกสูบมีไกด์หรือไกด์เชิงเส้นแยกภายนอก | โมเมนต์ก้มเงย เบนซ้ายขวา และหมุนรอบแกนอยู่ในขีดจำกัดไกด์ที่เลือกหรือไม่? |
| ระยะชักยาวแต่พื้นที่ติดตั้งจำกัด | กระบอกสูบไร้ก้านแบบต่อเชิงกลหรือแบบต่อด้วยแม่เหล็ก | แคร่ ไกด์ ระบบซีล และชุดคัปปลิงรับภาระแบบไดนามิกได้หรือไม่? |
| ระยะชักสั้นในพื้นที่จำกัด | กระบอกสูบขนาดกะทัดรัด | มีการรองรับด้วยแบริ่ง การกันกระแทก และพื้นที่บริการเพียงพอหรือไม่? |
| การล้างทำความสะอาด สารเคมี ความร้อน หรือการผลิตสะอาด | โครงสร้างเฉพาะสภาพแวดล้อม | ซีล สารหล่อลื่น เซนเซอร์ ตัวยึด และพื้นผิวทุกส่วนเข้ากันได้หรือไม่? |
กระบอกสูบแบบก้านไม่ใช่รางนำทาง หากเครื่องจักรถ่ายแรงตามขวางหรือโมเมนต์พลิกคว่ำเข้าสู่แบริ่งก้าน การเพิ่มคุณภาพซีลจะไม่แก้เส้นทางรับภาระ ให้ทบทวน กลไกการรับแรงด้านข้างของกระบอกสูบ ก่อนเลือกขนาดรูในหรือวัสดุซีล
กระบอกสูบไร้ก้านช่วยแก้ปัญหาความยาวติดตั้ง แต่ไม่ได้ลบโมเมนต์ของภาระออกไป แบบต่อเชิงกลมีแถบซีลและไกด์แคร่ ส่วนแบบแม่เหล็กมีขีดจำกัดแรงคัปปลิงและอาจหลุดการต่อได้ แกนระยะชักยาวอาจต้องใช้ไกด์และโครงสร้างรองรับแยกต่างหาก การเปรียบเทียบตระกูลกระบอกสูบไร้ก้าน อธิบายความแตกต่างเหล่านี้
ให้มองการเลือกสถาปัตยกรรมเป็นการจำกัดผลกระทบจากความขัดข้อง หากกระบอกสูบติดขัด รั่ว หลุดการต่อ หรือสูญเสียสัญญาณเซนเซอร์ ให้พิจารณาว่าภาระยังมีสิ่งรองรับหรือไม่ และเครื่องจักรจะเข้าสู่สถานะปลอดภัยหรือไม่ ชิ้นส่วนที่เปลี่ยนง่ายแต่ปล่อยให้ภาระแนวตั้งที่ไม่มีสิ่งรองรับตกลงมา ไม่ใช่โซลูชันด้านเวลาพร้อมใช้งาน
ขีดจำกัดใดในแค็ตตาล็อกเป็นตัวควบคุมการทำงานรอบสูง?
ต้องตรวจสอบขีดจำกัดในแค็ตตาล็อกเป็นชุด ตัวอย่างความถี่สูงของ SMC ระบุความเร็วลูกสูบสูงสุด 2,500 mm/s แต่ยังจำกัดรูใน ระยะชัก แรงดัน อุณหภูมิ ประเภทการกันกระแทก และเงื่อนไขวงจรที่แนะนำ (SMC, 2026) ตัวเลขความเร็วเพียงตัวเดียวไม่เพียงพอสำหรับรับรองงาน
ขอรหัสสั่งซื้อที่ตรงกับงานจากซัพพลายเออร์ แล้วตรวจสอบ:
- แรงดันใช้งานและแรงดันทดสอบ;
- แรงดันขั้นต่ำที่กระบอกสูบได้รับระหว่างเคลื่อนที่;
- ช่วงความเร็วลูกสูบและความถี่ทำงานสูงสุด;
- พลังงานจลน์หรือมวลที่เคลื่อนที่ได้ตามความเร็วที่เกี่ยวข้อง;
- แรงตามแนวแกน รวมถึงแรงรัศมีและโมเมนต์ไกด์ที่ยอมรับได้;
- อุณหภูมิแวดล้อมและอุณหภูมิของของไหลสำหรับชุดประกอบทั้งหมด;
- ค่าคลาดเคลื่อนระยะชัก แนวการติดตั้ง และข้อจำกัดของเซนเซอร์;
- คุณภาพอากาศและสภาวะการหล่อลื่นที่อนุญาต;
- การบำรุงรักษาที่อนุญาตระหว่างการทดสอบอายุการใช้งาน
อย่านำค่าที่ดีที่สุดจากหลายรุ่นมารวมกัน ตัวเลือกซีลทนอุณหภูมิสูงอาจเปลี่ยนขีดจำกัดด้านความเร็ว แรงเสียดทาน สารหล่อลื่น เซนเซอร์ แรงดัน หรืออายุการใช้งาน รอบงานที่ยาวขึ้นก็อาจลดความถี่ที่อนุญาต แม้รูในและแรงดันจะยังเท่าเดิม
สำหรับหลักฐานจากซัพพลายเออร์และคำถามในการทดสอบนำร่องเฉพาะกระบอกสูบไร้ก้าน ดูคู่มือประกอบเรื่อง การประเมินความทนทานของกระบอกสูบไร้ก้านสำหรับงาน 24/7
การกันกระแทกและการควบคุมภาระคือการตัดสินใจด้านความน่าเชื่อถือ
ต้องดูดซับพลังงานที่ปลายระยะชักในทุกรอบ SMC เผยแพร่ขีดจำกัดพลังงานจลน์ตั้งแต่ 0.16 ถึง 0.98 J สำหรับการกำหนดค่า CM2/CQ2 ความถี่สูงเฉพาะรุ่นในแค็ตตาล็อกตัวอย่าง (SMC, 2026) ค่าที่เล็กและขึ้นกับรุ่นเหล่านี้ทำให้มวลที่เคลื่อนที่และความเร็วขณะกระแทกเป็นปัจจัยสำคัญในการเลือก
ระบบกันกระแทกของกระบอกสูบไม่ได้มีหน้าที่เพียงลดเสียง ต้องชะลอมวลที่เคลื่อนที่ขณะที่แอคชูเอเตอร์ยังคงออกแรงอยู่ ความสามารถที่มีขึ้นกับรูในที่แน่นอน การออกแบบกันกระแทก แรงดัน ระยะกันกระแทก ความเร็วเมื่อเข้าสู่ช่วงกันกระแทก และการปรับตั้ง ความเร็วเฉลี่ยตลอดระยะชักอาจซ่อนความเร็วช่วงเข้าปลายระยะที่สูงกว่ามาก
ใช้โช้คอัพภายนอกหรือโปรไฟล์การเคลื่อนที่ที่ควบคุมได้เมื่อระบบกันกระแทกภายในไม่สามารถดูดซับเหตุการณ์ได้อย่างมีส่วนเผื่อ ให้จุดหยุดแข็งและโครงสร้างไกด์อยู่นอกก้านกระบอกสูบเมื่อทำได้ หลังการปรับตั้ง ให้บันทึกตำแหน่งสกรูกันกระแทก เวลาเดินระยะชัก การเด้งกลับ เสียง และอุณหภูมิฝาครอบปลาย เพื่อให้ฝ่ายบำรุงรักษามีค่ามาตรฐานของสภาพดี
สำหรับอาการที่เกิดจากการปรับตั้งและความเร็วเมื่อเข้าสู่ช่วงกันกระแทก ดูที่ บทบาทของการกันกระแทกด้วยลมในงานกระบอกสูบความเร็วสูง
คุณภาพอากาศและสภาพแวดล้อมควรมีผลต่อการเลือกอย่างไร?
ต้องกำหนดคุณภาพลมอัด ณ จุดใช้งาน ISO 8573-1 จัดประเภทความบริสุทธิ์ตามกลุ่มสารปนเปื้อนหลัก 3 กลุ่ม ได้แก่ อนุภาค น้ำ และน้ำมัน (ISO 8573-1, 2010, มีแผนปรับปรุง) ค่าความละเอียดไมครอนของไส้กรองเพียงอย่างเดียวไม่ได้กำหนดคุณภาพอากาศที่ไปถึงกระบอกสูบ
จับคู่กระบอกสูบ วาล์ว ท่อ และชุดเตรียมลมให้ตรงกับข้อกำหนดเดียวกัน บันทึกจุดน้ำค้างความดัน ชั้นอนุภาค สภาพน้ำมัน อุณหภูมิแวดล้อม อุณหภูมิตัวกลาง สารเคมีทำความสะอาด แรงดันล้าง และการสัมผัสความชื้นหรือสิ่งแปลกปลอม หากซัพพลายเออร์กำหนดให้ใช้ลมแบบไม่เติมสารหล่อลื่น การเพิ่มชุดเติมน้ำมันต้นทางภายหลังอาจทำให้สภาวะสารหล่อลื่นไม่สม่ำเสมอและทำให้การบริการซับซ้อนขึ้น
คำว่า “สเตนเลส” และ “เกรดอาหาร” เป็นคำอธิบายที่ไม่ครบถ้วน ผู้ซื้อต้องการเกรดวัสดุและตำแหน่งที่ใช้จริง รายละเอียดซีลและสารหล่อลื่น ขีดจำกัดผิวสำเร็จเมื่อมีข้อกำหนดด้านสุขอนามัย และความเข้ากันได้กับสารทำความสะอาด เซนเซอร์หรือสายเคเบิลอาจมีพิกัดอุณหภูมิหรือการล้างต่ำกว่าตัวกระบอกสูบ
ใช้ คู่มือการเตรียมแหล่งจ่ายอากาศ เพื่อเชื่อมข้อกำหนดความบริสุทธิ์เข้ากับไส้กรอง เรกูเลเตอร์ ชุดระบายน้ำ เครื่องทำลมแห้ง และการวัด ณ จุดใช้งาน

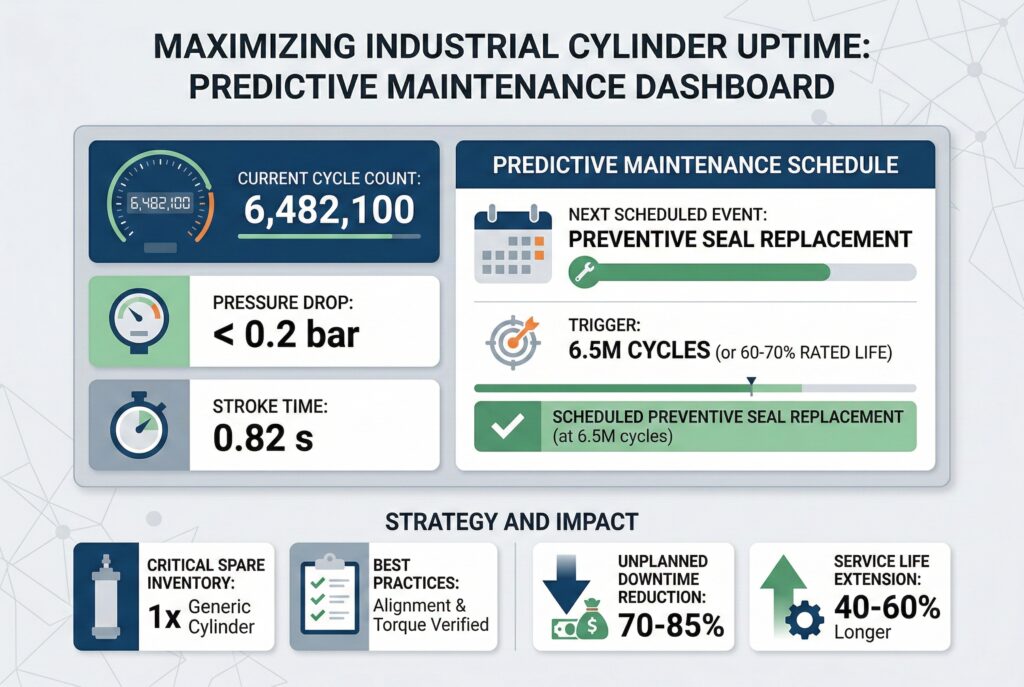

การบำรุงรักษา การทำมาตรฐาน และกลยุทธ์อะไหล่
อินเทอร์เฟซมาตรฐานช่วยลดเวลาการกู้คืนได้โดยไม่ควรนำไปอ้างว่าอายุการใช้งานของชิ้นส่วนยาวขึ้น ISO 15552 กำหนดขนาดพื้นฐาน ขนาดติดตั้ง และขนาดอุปกรณ์เสริมสำหรับกระบอกสูบแบบยึดถอดได้รูใน 32–320 mm ที่แรงดันสูงสุด 1,000 kPa (ISO 15552, ยืนยันปี 2025) แม้ขนาดจะใช้แทนกันได้ ก็ยังต้องตรวจสอบเกลียวก้าน พอร์ต เซนเซอร์ แรง การกันกระแทก และสมรรถนะขณะเคลื่อนที่
ออกแบบแกนให้ช่างเข้าถึงโบลต์ยึด พอร์ต สกรูเซนเซอร์ ตัวปรับกันกระแทก และจุดแยกพลังงานได้โดยไม่ต้องถอดอุปกรณ์ที่ไม่เกี่ยวข้อง บันทึกรหัสสั่งซื้อกระบอกสูบที่แน่นอน ฐานยึด อุปกรณ์ปลายก้าน เซนเซอร์ ขั้วต่อ ชุดซีล สารหล่อลื่น และค่าปรับตั้งไว้ในประวัติสินทรัพย์
กำหนดระดับอะไหล่ตามผลกระทบและเวลาการกู้คืน:
- เก็บกระบอกสูบทั้งชุดที่กำหนดค่าไว้แล้วเมื่อแกนที่เสียทำให้สายการผลิตสำคัญหยุด และการซ่อมภายในพื้นที่ติดตั้งไม่ทันเป้าหมายการกู้คืน;
- เก็บชุดบริการเมื่อถอดกระบอกสูบได้อย่างปลอดภัย มีความสามารถในการประกอบใหม่ที่พิสูจน์แล้ว และมีสินทรัพย์หรือบัฟเฟอร์อื่นรองรับเวลาซ่อม;
- เก็บชิ้นส่วนสึกหรอไว้ส่วนกลางเมื่อแกนมาตรฐานหลายแกนใช้ชิ้นส่วนที่เข้ากันได้ตรงรุ่นเดียวกัน;
- หลีกเลี่ยงอะไหล่ที่ “ใกล้เคียง” แต่พอร์ต เซนเซอร์ การกันกระแทก เกลียวก้าน หรือวัสดุแตกต่าง
เป้าหมายการทำมาตรฐานที่มีประโยชน์ที่สุดไม่ใช่ตัวกระบอกสูบเพียงอย่างเดียว แต่คือการทำมาตรฐานงานเปลี่ยน: วิธีแยกพลังงาน จุดอ้างอิงติดตั้ง ขั้วต่อท่อและไฟฟ้า อุปกรณ์ยก เครื่องมือ การทดสอบรับมอบ และค่าที่จัดเก็บไว้ วิธีนี้ลดความแปรผันระหว่างการกู้คืนที่มีแรงกดดัน แม้แกนสองแกนจะต้องใช้รูในหรือระยะชักต่างกัน
สัญญาณสภาพควรเป็นตัวกระตุ้นให้วินิจฉัย ไม่ใช่สั่งอะไหล่อัตโนมัติ ระยะชักที่ช้าลงอาจเกิดจากแรงดันจ่าย วาล์วตีบ ท่อ ภาระ การจัดแนว ข้อจำกัดไอเสีย หรือการสึกของกระบอกสูบ คู่มือเรื่อง การสั่งอะไหล่กระบอกสูบล่วงหน้าจากหลักฐานสภาพ อธิบายขอบเขตการวินิจฉัยนี้
หลักฐานจากซัพพลายเออร์แบบใดสนับสนุนการตัดสินใจด้านความน่าเชื่อถือ?
ข้ออ้างด้านความน่าเชื่อถือต้องเปิดเผยเงื่อนไขการทดสอบและผลของแต่ละตัวอย่าง ISO 19973-1 ให้ขั้นตอนทั่วไปสำหรับการประเมิน การคำนวณ การรายงาน และการประเมินทางสถิติของการเสียครั้งแรกโดยไม่ซ่อม พร้อมระบุวิธีจัดการค่าผิดปกติ (ISO 19973-1, 2015) ตัวเลขจำนวนรอบเด่นเพียงค่าเดียวไม่แสดงว่างานจริงตรงกับการทดสอบหรือไม่
ขอชุดหลักฐานที่กระชับดังนี้:
- รหัสสั่งซื้อที่ทดสอบจริงและจำนวนตัวอย่าง;
- ภาระ ระยะเยื้องของภาระ แนวการติดตั้ง ระยะชัก ความเร็ว ความถี่ แรงดัน อุณหภูมิ และคุณภาพอากาศ;
- วาล์ว ท่อ การกันกระแทก จุดหยุดภายนอก ไกด์ เซนเซอร์ และสภาวะการหล่อลื่น;
- การบำรุงรักษา การปรับตั้ง การหยุดพักการทดสอบ และการเปลี่ยนชิ้นส่วนที่อนุญาตระหว่างการทดสอบ;
- นิยามความขัดข้อง ระดับเกณฑ์ ผลรายตัว ค่าผิดปกติ และการทดสอบที่หยุดค้าง;
- ความแตกต่างระหว่างชิ้นทดสอบกับการกำหนดค่าที่เสนอใช้ในการผลิต
ISO 19973-3 ใช้เฉพาะกับกระบอกสูบแบบทำงานทางเดียวและสองทางที่มีก้านลูกสูบ และรวมขั้นตอนทดสอบกับระดับเกณฑ์ (ISO 19973-3, 2015) สำหรับแบบไร้ก้านหรือแบบเฉพาะทาง ให้ซัพพลายเออร์อธิบายวิธีที่ใช้และเหตุผลที่วิธีนั้นเป็นตัวแทนของงานที่เสนอ
อย่าแปลงผลห้องทดลองเป็นจำนวนปีตามปฏิทินโดยตรง เว้นแต่จำนวนรอบต่อปี ระยะทางต่อปี ภาระ สภาพแวดล้อม และการบำรุงรักษาที่อนุญาตจะสอดคล้องกัน ซัพพลายเออร์ที่มีข้อมูลจะตอบความแตกต่างเหล่านี้ได้ ส่วนคำรับรองกว้าง ๆ ว่า “หลายล้านรอบ” ยังคงทิ้งความเสี่ยงทางวิศวกรรมไว้กับผู้ซื้อ
จะทดสอบเดินเครื่องกระบอกสูบอย่างไรเพื่อให้การผลิตเชื่อถือได้?
การทดสอบเดินเครื่องเปลี่ยนขีดจำกัดที่เลือกไว้ให้เป็นค่าพื้นฐานที่วัดได้ OSHA 1910.147 กำหนดให้แยกพลังงานอันตราย ระบายหรือยับยั้งพลังงานสะสม และตรวจยืนยันก่อนเริ่มบริการเครื่องจักร (OSHA) ให้การควบคุมเหล่านี้เป็นส่วนหนึ่งของขั้นตอนการเข้าถึง การแก้ปัญหา การปรับตั้ง และการเปลี่ยนอะไหล่ก่อนปล่อยการผลิต
ทดสอบรับมอบภายใต้สภาวะการทำงานที่เลวร้ายแต่ยังเป็นไปได้จริง ไม่ใช่เฉพาะรอบเปล่าโดยไม่มีภาระ ให้ตรวจวัด:
- แรงดันจ่ายคงที่และแรงดันไดนามิกที่วาล์วหรือกระบอกสูบ;
- เวลายืด เวลาค้าง เวลาหด และเวลาครบรอบ;
- น้ำหนักบรรทุก แนวการติดตั้ง ระยะเยื้องของเครื่องมือ และความแปรผันของผลิตภัณฑ์;
- พฤติกรรมขณะเข้าสู่ช่วงกันกระแทก การเด้งกลับ การชนจุดหยุดแข็ง และเสียงผิดปกติ;
- การรั่วภายนอกและสภาวะการทดสอบการลดลงของแรงดันที่ทำซ้ำได้เมื่อเกี่ยวข้อง;
- อุณหภูมิกระบอกสูบ ฝาครอบปลาย ไกด์ วาล์ว และสภาพแวดล้อมใกล้เคียงหลังอุณหภูมิคงตัว;
- ตำแหน่งสวิตช์ของเซนเซอร์และส่วนเผื่อ;
- การจัดแนวฐานยึด สภาพตัวยึด การรั้งท่อ และอิสระของไกด์
เก็บค่าพื้นฐานไว้กับประวัติสินทรัพย์ และระบุสภาวะการทำงานที่ใช้วัดแต่ละค่า หลังซ่อมหรือปรับตั้ง ให้ทำการทดสอบรับมอบเดิมซ้ำ อัปเดตค่าพื้นฐานต่อเมื่อมีการทบทวนและอนุมัติการกำหนดค่าที่เปลี่ยนแล้วเท่านั้น

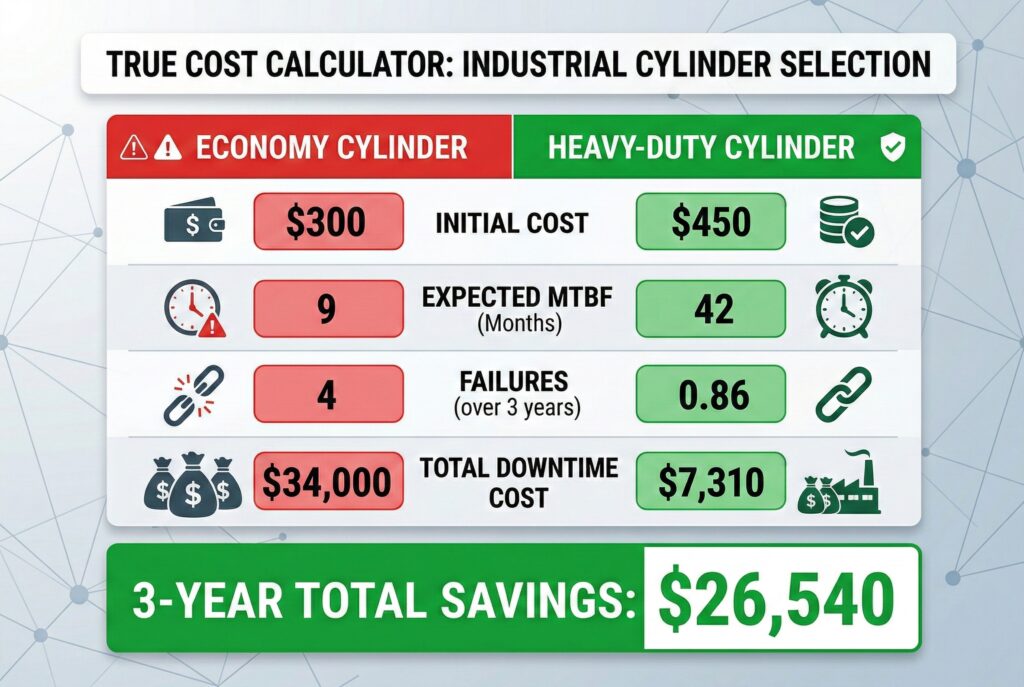

ควรคำนวณความเสี่ยงจากเวลาหยุดเฉพาะโรงงานอย่างไร?
ใช้บันทึกของโรงงานแทนช่วงต้นทุนเวลาหยุดทั่วไป ISO 4414 เป็นมาตรฐานระบบ 38 หน้า ซึ่งพิจารณาการทำงานไม่ขาดช่วง เศรษฐศาสตร์การบำรุงรักษา การทำงานที่เชื่อถือได้ ประสิทธิภาพพลังงาน และสภาพแวดล้อมอย่างชัดเจน (ISO 4414, 2010) แยกอินพุตต้นทุนของแต่ละเหตุการณ์ไว้ เพื่อให้ฝ่ายการเงินและฝ่ายปฏิบัติการทบทวนได้โดยไม่ซ่อนค่าเฉลี่ยของอุตสาหกรรม
แบบจำลองเหตุการณ์ที่โปร่งใสคือ:
$$ C_{\mathrm{event}} = t_d(C_p + C_l + C_s) + C_r + C_e $$
โดย $C_{\mathrm{event}}$ คือต้นทุนเฉพาะโรงงานของหนึ่งเหตุการณ์, $t_d$ คือระยะเวลาหยุดที่ตรวจยืนยันแล้ว, $C_p$ คือส่วนสูญเสียจากการผลิตต่อชั่วโมง, $C_l$ คือค่าแรงที่ว่างหรือเพิ่มขึ้นต่อชั่วโมง, $C_s$ คือของเสียหรือความสูญเสียต่อเนื่องต่อชั่วโมง, $C_r$ คือต้นทุนซ่อม และ $C_e$ คือต้นทุนเร่งด่วนหรือค่าปรับที่มีเอกสารรองรับ
อย่านับรายได้เป็นกำไร และอย่านับค่าแรงคนเดิมซ้ำ ใช้ช่วงค่าเมื่อปริมาณผลผลิต เวลาในการกู้คืน หรือส่วนกำไรยังไม่แน่นอน จากนั้นเปรียบเทียบการลดความเสี่ยงที่คาดหวังกับราคา ต้นทุนการตรวจรับ สินค้าคงคลังอะไหล่ และความพยายามในการเปลี่ยนของแต่ละทางเลือก
ระดับความสำคัญก็เปลี่ยนการตัดสินใจเช่นกัน กระบอกสูบราคาต่ำบนสายพานที่มีบัฟเฟอร์อาจเหมาะกับชุดซีลและการซ่อมตามกำหนด กระบอกสูบตัวเดียวกันบนแกนบรรจุภัณฑ์ที่เป็นจุดเดียวของการผลิตอาจต้องมีอะไหล่ทั้งชุดที่กำหนดค่าไว้ ข้อต่อเร็ว และขั้นตอนเปลี่ยนที่ซักซ้อมแล้ว ราคาฮาร์ดแวร์ไม่ได้เปลี่ยน แต่ภาระการกู้คืนเปลี่ยนไป
คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบนิวเมติกสำหรับการผลิต 24/7
ISO 19973-3 ระบุว่าอายุการใช้งานของกระบอกสูบโดยปกติแสดงเป็นจำนวนรอบหรือกิโลเมตร จึงไม่มีคำตอบสากลเรื่องอายุการใช้งานเป็นปี (ISO 19973-3, 2015) คำถามห้าข้อต่อไปนี้ช่วยให้การเลือกกระบอกสูบ 24/7 ยึดโยงกับรอบงาน หลักฐาน การบำรุงรักษา และเงื่อนไขการกู้คืนที่วัดได้
มีกำหนดพิกัดการทำงานต่อเนื่องสากลสำหรับกระบอกสูบนิวเมติกหรือไม่?
ไม่มี “รอบงานต่อเนื่อง” และ “งานหนัก” ไม่ใช่ระดับความน่าเชื่อถือสากลของกระบอกสูบ ขอขีดจำกัดแรงดัน ความเร็ว ความถี่ พลังงานจลน์ อุณหภูมิ ภาระ และการบำรุงรักษาของรุ่นที่แน่นอน พร้อมเงื่อนไขการทดสอบความน่าเชื่อถือ แปลงงานของคุณเป็นจำนวนรอบและระยะทางต่อปี แล้วเปรียบเทียบเงื่อนไขทั้งสองชุดโดยตรง
กระบอกสูบนิวเมติก 24/7 ควรใช้งานได้กี่รอบ?
ไม่มีจำนวนรอบเดียวที่ใช้กับกระบอกสูบทุกตัว ISO 19973-3 พิจารณาอายุการใช้งานเป็นจำนวนรอบหรือกิโลเมตรและกำหนดให้มีเงื่อนไขทดสอบชัดเจน ข้อกำหนดที่มีประโยชน์คือเป้าหมายอายุการใช้งานของการกำหนดค่าที่แน่นอน ภายใต้ระยะชัก ภาระ ความเร็ว แรงดัน อุณหภูมิ คุณภาพอากาศ การกันกระแทก การติดตั้ง และการบำรุงรักษาที่อนุญาตของงาน
เครื่องจักรสำคัญควรเก็บกระบอกสูบทั้งชุดหรือชุดซีล?
เก็บกระบอกสูบทั้งชุดที่กำหนดค่าไว้เมื่อแกนนั้นทำให้การผลิตสำคัญหยุด และการซ่อมภายในพื้นที่ติดตั้งไม่ทันเป้าหมายการกู้คืน ชุดซีลเหมาะกับสินทรัพย์ที่มีความสำคัญต่ำกว่าเมื่อพิสูจน์แล้วว่าถอด ตรวจ ประกอบใหม่ และทดสอบซ้ำได้ภายในช่วงเวลาบำรุงรักษา ตรวจสอบความเข้ากันได้ตรงรุ่น อย่าถือว่ารูในและระยะชักเท่ากันก็เพียงพอ
กระบอกสูบ ISO 15552 รับประกันการใช้แทนกันและอายุการใช้งานเท่ากันหรือไม่?
ISO 15552 ทำให้ขนาดพื้นฐาน ขนาดติดตั้ง และขนาดอุปกรณ์เสริมของกระบอกสูบตามข้อกำหนดเป็นมาตรฐาน ซึ่งสนับสนุนการใช้แทนกันทางกล แต่ไม่ได้รับรองส่วนเผื่อแรง การกันกระแทก ความเข้ากันได้ของเซนเซอร์ การตอบสนองของแรงดันไดนามิก วัสดุ หรือความน่าเชื่อถือที่เท่ากัน ให้เปรียบเทียบรหัสสั่งซื้อและขีดจำกัดของงานทั้งชุด แล้วทำการทดสอบรับมอบในการทดสอบเดินเครื่องซ้ำหลังเปลี่ยน
การวัดใดจากการทดสอบเดินเครื่องควรเป็นค่าพื้นฐานการบำรุงรักษา?
บันทึกแรงดันไดนามิก เวลายืดและหด สภาวะภาระ พฤติกรรมการกันกระแทก เงื่อนไขการทดสอบการรั่ว อุณหภูมิที่คงตัว ตำแหน่งเซนเซอร์ การจัดแนวฐานยึด และค่าปรับตั้ง ค่าพื้นฐานต้องระบุสภาวะการทำงานและเครื่องมือที่ใช้ การเปลี่ยนแปลงภายหลังจะนำไปสู่การตัดสินใจได้ก็ต่อเมื่อทำซ้ำได้ภายใต้สภาวะเปรียบเทียบกันได้และแยกสาเหตุอย่างปลอดภัยแล้ว
แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค
- ISO 19973-1:2015 ขั้นตอนทั่วไปในการประเมินความน่าเชื่อถือ การคำนวณ การประเมินทางสถิติ และการรายงานสำหรับชิ้นส่วนนิวเมติก
- ISO 19973-3:2015 ขั้นตอนการทดสอบและการรายงานความน่าเชื่อถือของกระบอกสูบนิวเมติกที่มีก้านลูกสูบ
- ISO 4414:2010 กฎทั่วไปและข้อกำหนดด้านความปลอดภัยสำหรับระบบและชิ้นส่วนนิวเมติก
- ISO 8573-1:2010 กลุ่มสารปนเปื้อนและชั้นความบริสุทธิ์ของลมอัด โดย ISO ระบุว่ามีแผนปรับปรุงฉบับนี้
- ISO 15552:2018 ขนาดพื้นฐาน ขนาดติดตั้ง และขนาดอุปกรณ์เสริมของกระบอกสูบแบบยึดถอดได้
- แค็ตตาล็อกกระบอกสูบความเร็วและความถี่สูงของ SMC เงื่อนไขเฉพาะรุ่นด้านความถี่ ความเร็ว พลังงาน แรงดัน ระยะชัก และอุณหภูมิ
- OSHA 29 CFR 1910.147 การควบคุมพลังงานอันตรายระหว่างการบริการและบำรุงรักษา
- AVENTICS: การกันกระแทกแบบปรับได้ - ข้อดี การสาธิตของผู้ผลิตที่ใช้ประกอบวิดีโอ
