กระบอกสูบนิวเมติกสำหรับงานเกษตรที่ทนต่อสภาพแวดล้อมไม่ได้ถูกกำหนดด้วยสารเคลือบ ชนิดวัสดุซีล หรือเลข IP เพียงอย่างใดอย่างหนึ่ง แต่ต้องเป็นชุดแอกชูเอเตอร์ที่กำหนดสเปกครบถ้วนให้เหมาะกับฝุ่น น้ำ สารเคมี อุณหภูมิ แสงแดด การสั่นสะเทือน โหลดที่จุดยึด คุณภาพลม และการเข้าถึงเพื่อบำรุงรักษาที่เกิดขึ้นจริงบนเครื่องจักร
John Deere ระบุระบบแรงกดลงแบบนิวเมติกสำหรับเครื่องปลูกที่ปรับได้ตั้งแต่ 0 ถึง 181.4 kg และจ่ายลมผ่านท่อลมขนาด 9.5 mm การใช้งานจริงนี้แสดงให้เห็นว่าระบบนิวเมติกเหมาะกับงานเกษตรประเภทใดได้บ้าง แต่ไม่ได้พิสูจน์ว่ากระบอกสูบโรงงานทั่วไปจะทนงานกลางแจ้งได้ (John Deere)
ประเด็นสำคัญ
- ระบุสภาวะสัมผัสทุกชนิดก่อนเลือกวัสดุหรือซีล
- ใช้รหัส IP เป็นหลักฐานการป้องกันของตัวเรือนเฉพาะผลิตภัณฑ์
- ตรวจสอบกระบอกสูบ เซนเซอร์ วาล์ว ข้อต่อ และแหล่งจ่ายลมร่วมกันทั้งระบบ
- ใช้ข้อมูลอุณหภูมิและความเข้ากันได้กับสารเคมีของรุ่นและออปชันที่เลือกจริง
- อนุมัติปล่อยใช้งานเครื่องจักรต่อเมื่อผ่านการตรวจสอบและการทดสอบภาคสนามที่มีบันทึกครบถ้วน
กระบอกสูบนิวเมติกเหมาะกับจุดใดบนเครื่องจักรกลการเกษตร?

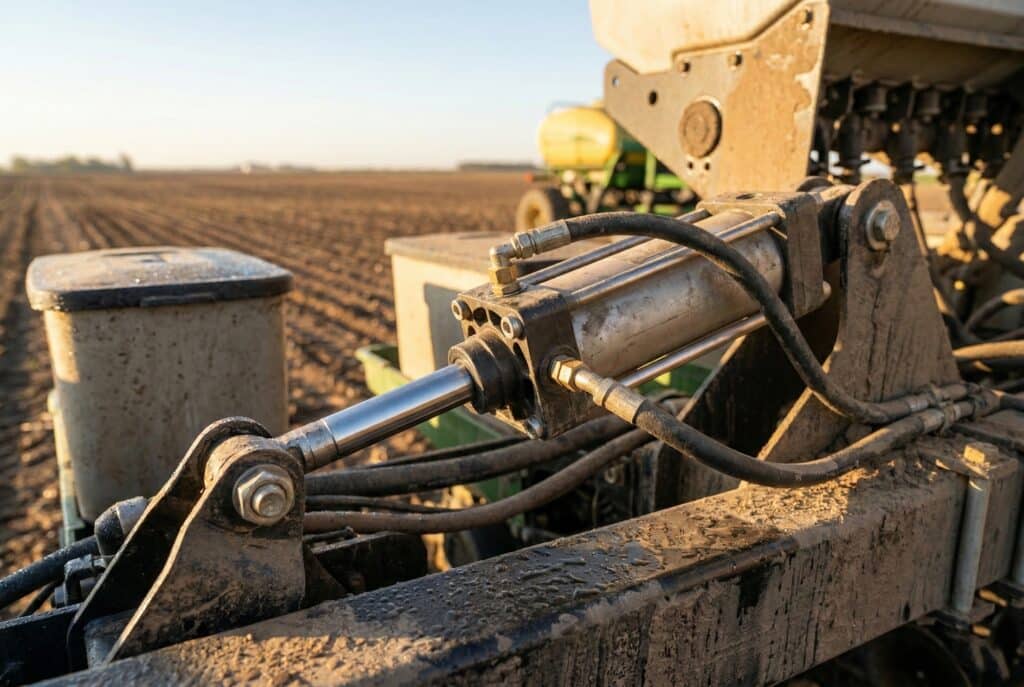

ระบบนิวเมติกของเครื่องปลูกที่ John Deere จัดทำข้อมูลไว้ให้แรงกดลงที่ปรับได้ตั้งแต่ 0 ถึง 181.4 kg และใช้ท่อจ่ายลมขนาด 9.5 mm จึงเป็นตัวอย่างที่ช่วยกำหนดขอบเขตการใช้งานได้ดี กล่าวคือ ระบบนิวเมติกเหมาะกับงานควบคุมแรง จัดตำแหน่ง เปิด-ปิดทางผ่าน จับยึด และระบายอากาศ เมื่อมีลมอัดสะอาดพร้อมใช้และการเคลื่อนที่ที่ต้องการยังอยู่ภายในสมรรถนะที่ผ่านการยืนยันของระบบ (John Deere)
เครื่องจักรกลการเกษตรมักใช้เทคโนโลยีการขับเคลื่อนหลายแบบร่วมกัน ระบบไฮดรอลิกมักรับหน้าที่เคลื่อนที่ซึ่งต้องใช้แรงสูงและมีวงจรจากรถแทรกเตอร์รองรับอยู่แล้ว แอกชูเอเตอร์ไฟฟ้าเหมาะกับการจัดตำแหน่งที่ตั้งโปรแกรมได้เมื่อสามารถจัดการการป้องกันทางไฟฟ้าและสัญญาณป้อนกลับได้ ส่วนระบบนิวเมติกเหมาะเมื่อเครื่องมีแหล่งลมและต้องการการเคลื่อนที่เชิงเส้นที่ไม่ซับซ้อน แรงที่ยืดหยุ่นตามโหลด การทำงานรอบเร็ว หรือการขับเคลื่อนที่สะอาด
การแยกแยะเช่นนี้ช่วยป้องกันข้อผิดพลาดแรกในการกำหนดสเปก นั่นคือเรียกแอกชูเอเตอร์เชิงเส้นทุกตัวที่อยู่กลางแจ้งว่ากระบอกสูบนิวเมติก ก่อนเลือกอุปกรณ์ต้องยืนยันแหล่งพลังงาน แรงดันใช้งาน โหลด ระยะชัก ความเร็ว รอบการทำงาน ปริมาตรลมที่มี และสภาวะปลอดภัย บทความ เปรียบเทียบระบบไฮดรอลิกกับระบบนิวเมติก อธิบายข้อแลกเปลี่ยนในระดับระบบเพิ่มเติม

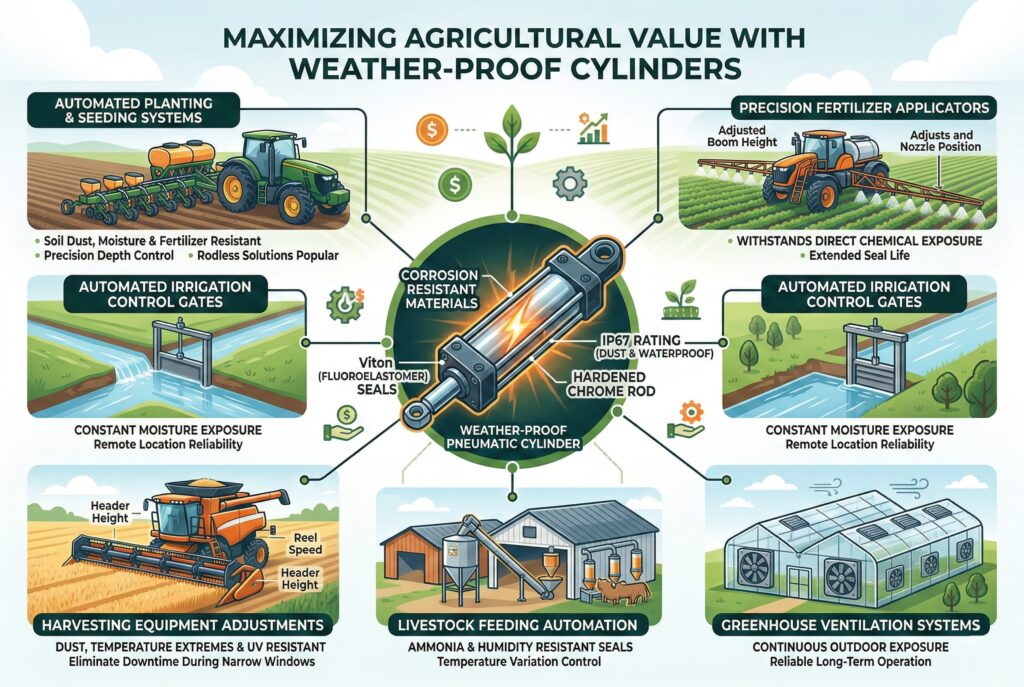

ตัวอย่างงานที่เหมาะกับระบบนิวเมติก ได้แก่
- การปรับตั้งเครื่องปลูกและเครื่องหยอดเมล็ดที่จ่ายลมจากคอมเพรสเซอร์บนเครื่อง
- ช่องระบายอากาศ บานเกล็ด ประตู และกลไกคัดแยกในโรงเรือน
- อุปกรณ์ป้อน บรรจุภัณฑ์ และขนถ่ายวัสดุแบบติดตั้งอยู่กับที่
- การเปลี่ยนตำแหน่งสำหรับงานเบาบนอุปกรณ์ต่อพ่วงที่มีวงจรลมอยู่แล้ว
- ชุดควบคุมนิวเมติกภายในตู้หรือบริเวณที่มีสิ่งป้องกัน

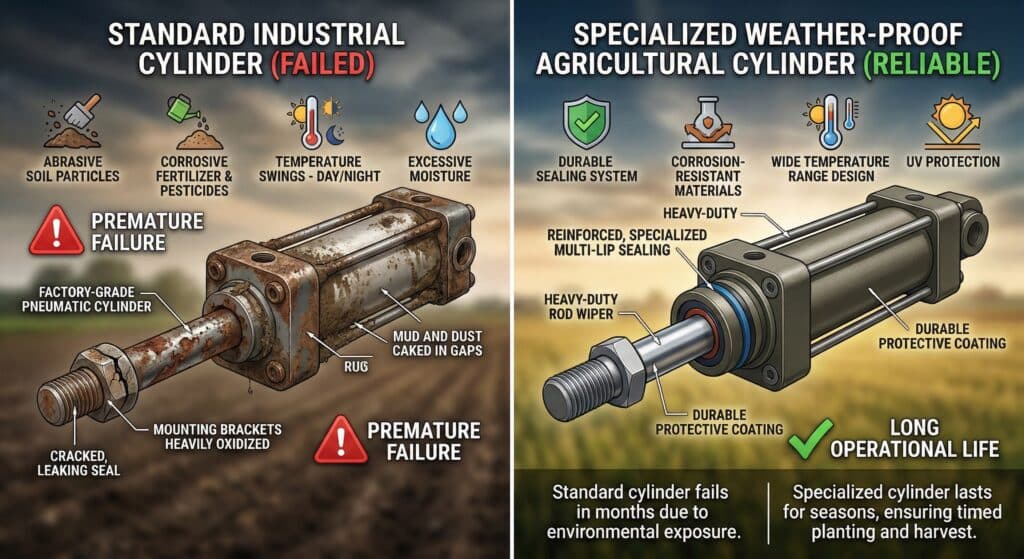

อย่าเปลี่ยนกระบอกสูบไฮดรอลิกเป็นกระบอกสูบนิวเมติกเพียงเพราะมิติติดตั้งดูใกล้เคียงกัน แรงดัน ความหนาแน่นของแรง ความสามารถในการค้างโหลด แรงกระแทก พฤติกรรมของสาย การควบคุม และสภาวะเมื่อขัดข้องแตกต่างกัน
จัดทำแผนที่สภาวะสัมผัสก่อนเลือกกระบอกสูบ
แคตตาล็อก CRDSNU ของ Festo แยกชุดสำหรับสภาพแวดล้อมออกเป็นสี่แบบ และระบุช่วงอุณหภูมิแวดล้อมตั้งแต่ -40°C ถึง +120°C ตามชุดออปชันที่เลือก ความแตกต่างที่กว้างนี้เป็นหลักฐานว่าไม่ควรเหมารวมว่ากระบอกสูบทั้งตระกูล “ใช้งานกลางแจ้งได้” ก่อนขอรุ่นจากผู้จำหน่าย ให้บันทึกสภาวะสัมผัสที่กระบอกสูบ เซนเซอร์ วาล์ว ข้อต่อ และท่อแต่ละจุด (Festo CRDSNU, 2024)
เริ่มจากสภาวะเลวร้ายที่สุดที่มีโอกาสเกิดขึ้นจริง ไม่ใช่ค่าเฉลี่ยทั้งปี กระบอกสูบอาจเริ่มทำงานหลังจอดค้างคืนในอากาศเย็น ร้อนขึ้นเมื่อถูกแสงแดดโดยตรง สัมผัสละอองปุ๋ยระหว่างทำงาน แล้วถูกล้างก่อนนำไปเก็บ ลำดับรวมทั้งหมดมีความสำคัญ เพราะอุณหภูมิ ตัวกลาง การขัดสี และแรงดันส่งผลต่อซีลและพื้นผิวชุดเดียวกัน
| สภาวะสัมผัส | ข้อมูลที่ต้องบันทึก | คำถามด้านการออกแบบ | หลักฐานที่ต้องขอ |
|---|---|---|---|
| ฝุ่นและดิน | ชนิดอนุภาค ความเข้มข้น ทิศทาง และแนวโน้มการอัดแน่น | ซีลปาดก้านมาตรฐานเพียงพอหรือไม่? โคลนสะสมหลังปลอกหุ้มก้านได้หรือไม่? | ออปชันสกรัปเปอร์ ผิวก้าน และขอบเขตการทดสอบการแทรกซึม |
| ฝนและน้ำล้าง | ทิศทางการฉีด แรงดัน ระยะเวลา และน้ำขัง | น้ำเข้าถึงเซนเซอร์ พอร์ต ทางระบายลม หรือโพรงได้หรือไม่? | รายงานทดสอบเฉพาะชิ้นส่วนและระดับการป้องกันของคอนเน็กเตอร์ |
| ปุ๋ยและสารกำจัดศัตรูพืช | ผลิตภัณฑ์จริง ความเข้มข้น ตัวพา อุณหภูมิ และเวลาสัมผัส | อีลาสโตเมอร์ โลหะ สารเคลือบ และฉลากส่วนใดสัมผัสสาร? | หนังสือยืนยันความเข้ากันได้จากผู้จำหน่ายวัสดุแต่ละราย |
| อุณหภูมิ | อุณหภูมิต่ำสุดตอนเริ่มทำงาน ช่วงต่อเนื่อง และอุณหภูมิผิวจากแสงแดด | ซีล จาระบี เซนเซอร์ ท่อ และทางระบายลมยังทำงานได้หรือไม่? | ช่วงอุณหภูมิของรหัสออปชันแบบครบชุด |
| รังสี UV และสภาพอากาศ | ชั่วโมงที่รับแดด ทิศทางขณะเก็บ และระยะเวลาตามฤดูกาล | ปลอกหุ้ม สายไฟ ท่อ ฉลาก และสารเคลือบมีความคงทนต่อ UV หรือไม่? | หลักฐานการทดสอบกลางแจ้งหรือการเสื่อมอายุของวัสดุ |
| การสั่นสะเทือนและแรงกระแทก | ความถี่ ความเร่ง แรงกระแทก และสภาวะระหว่างขนส่ง | ข้อต่อจะคลายหรือก้านจะรับแรงด้านข้างหรือไม่? | การคำนวณจุดยึดและวิธีป้องกันตัวยึดคลาย |
| การทำความสะอาดและการเก็บรักษา | สารเคมี เครื่องมือ การระบายน้ำ และวิธีป้องกันระหว่างเก็บ | การทำความสะอาดจะดันสิ่งปนเปื้อนเข้าสู่ซีลก้านหรือไม่? | ขั้นตอนทำความสะอาดและเก็บรักษาที่ได้รับอนุมัติ |
ขอบเขตสภาวะสัมผัส คือชุดเงื่อนไขการทำงาน การทำความสะอาด การขนส่ง และการเก็บรักษาที่ระบุเป็นค่าปริมาณ ชุดอุปกรณ์ที่ผ่านการยืนยัน คือรหัสออปชันกระบอกสูบที่แน่นอน พร้อมเซนเซอร์ วาล์ว ข้อต่อ ท่อ สารหล่อลื่น จุดยึด และอุปกรณ์ป้องกันที่ได้รับอนุมัติ หลักฐานอนุมัติปล่อยใช้งาน คือเอกสารจากผู้จำหน่ายและบันทึกการทดสอบบนเครื่องจักรที่ประกอบแล้ว ซึ่งแสดงว่าชุดดังกล่าวผ่านเกณฑ์การยอมรับที่กำหนด
ข้อกำหนดงานเกษตรที่เป็นประโยชน์ที่สุดควรเป็นแผนที่ลำดับเหตุการณ์ ไม่ใช่รายการคำคุณศัพท์ คำว่า “มีฝุ่น เปียก และกัดกร่อน” ยังคลุมเครือ แต่คำอธิบายว่า “ทำงาน 10 ชั่วโมงท่ามกลางดินแห้งที่มีการขัดสี ปุ๋ยกระเด็นบริเวณปลายก้าน ล้างด้วยแรงดันต่ำ แล้วเก็บกลางแจ้งที่อุณหภูมิต่ำกว่าจุดเยือกแข็ง” ให้เงื่อนไขที่ผู้จำหน่ายนำไปตรวจสอบได้
คำว่า “ทนสภาพอากาศ” ต้องหมายถึงอะไรใน RFQ?
IEC 60529 จัดประเภทการป้องกันของตัวเรือนสำหรับอุปกรณ์ไฟฟ้าที่มีพิกัดไม่เกิน 72.5 kV ขอบเขตนี้สำคัญ เพราะรหัส IP ใช้สนับสนุนคำกล่าวอ้างของเซนเซอร์ คอนเน็กเตอร์ คอยล์วาล์ว หรือตู้ไฟฟ้าได้ แต่ไม่ควรนำไปใช้เป็นหลักฐานสากลว่าชุดกระบอกสูบเชิงกลทั้งชุดทนสภาพอากาศ (IEC 60529)
ต้องถามให้ชัดว่าทดสอบสิ่งใด ในชุดประกอบแบบใด และใช้อุปกรณ์เสริมใดบ้าง กระบอกสูบหนึ่งชุดอาจประกอบด้วยแอกชูเอเตอร์เชิงกล เซนเซอร์แม่เหล็ก คอนเน็กเตอร์สาย วาล์ว แมนิโฟลด์ และฝาครอบป้องกัน แต่ขอบเขตที่ชิ้นส่วนเหล่านี้สัมผัสสภาพแวดล้อมไม่เท่ากัน เซนเซอร์ที่มีระดับ IP หนึ่งตัวไม่ได้ทำให้ซีลก้าน ทางระบายลมแบบเปิด ข้อต่อท่อ หรือเครื่องจักรทั้งเครื่องผ่านข้อกำหนดโดยอัตโนมัติ
กำหนดผลลัพธ์ที่ต้องการให้วัดได้ ดังนี้
- ไม่มีน้ำหรือฝุ่นแทรกซึมในระดับที่ก่อให้เกิดอันตรายภายในขอบเขตการทดสอบที่ระบุ
- ไม่มีการกัดกร่อน การบวม การแตกร้าว ฉลากหลุด หรือสารเคลือบเสียหายเกินเกณฑ์
- เคลื่อนที่ได้เต็มระยะชักโดยไม่ติดขัดหลังสัมผัสสภาวะทดสอบ
- อัตราการรั่วและความเร็วอยู่ภายในขีดจำกัดที่ตกลงกัน ณ แรงดันที่กำหนด
- เซนเซอร์สวิตช์ได้และคอนเน็กเตอร์ยังสมบูรณ์ตลอดการทดสอบ
- ตัวยึด จุดติดตั้ง ปลายก้าน และอุปกรณ์เสริมยังแน่นหนา
- มีเกณฑ์ตรวจสอบที่เป็นเอกสารเพื่อแยกการเปลี่ยนแปลงด้านรูปลักษณ์ออกจากความเสียหายด้านการทำงาน
หลีกเลี่ยงคำกล่าวอ้างที่ไม่มีหลักฐาน เช่น “เกรดงานทะเล” “เกรดการเกษตร” “ใช้ได้ทุกสภาพอากาศ” หรือ “ทนสารเคมี” ให้แทนแต่ละคำด้วยเกรดวัสดุ ผิวสำเร็จ วิธีทดสอบ สภาวะสัมผัส ขีดจำกัดการยอมรับ และผู้รับผิดชอบอนุมัติ
บทความทั่วไปเรื่อง ปัจจัยด้านสภาพแวดล้อมในการเลือกแอกชูเอเตอร์ เปรียบเทียบโครงสร้างระบบนิวเมติกกับระบบไฟฟ้า ส่วนบทความนี้ลงลึกอีกขั้นโดยแปลงสภาวะสัมผัสในงานเกษตรเป็นข้อกำหนด RFQ และเกณฑ์อนุมัติปล่อยใช้กระบอกสูบ
วัสดุ สกรัปเปอร์ และซีลชนิดใดเหมาะกับสภาวะสัมผัส?
Festo ระบุว่ากระบอกสูบ CRDSNU มีขนาดลูกสูบ 12 ถึง 63 mm ระยะชัก 1 ถึง 500 mm และสกรัปเปอร์สี่แบบ ได้แก่ PUR, FKM, สกรัปเปอร์แข็ง และแบบ PE-UHMW ที่ทำงานโดยไม่ใช้สารหล่อลื่น แคตตาล็อกนี้แสดงให้เห็นว่าแม้แต่กระบอกสูบสเตนเลสตระกูลเดียวก็ยังต้องเลือกในระดับออปชัน ไม่มียางปาดก้าน “ดีที่สุด” เพียงแบบเดียวสำหรับทุกสภาพอากาศ (Festo, 2025)
เริ่มจากกลไกการปนเปื้อนที่เกิดขึ้นจริง
- ฝุ่นละเอียด: ให้ความสำคัญกับซีลปาดก้านที่เหมาะสม ชุดไกด์ที่มีการป้องกัน และการจัดวางที่ไม่ดึงสิ่งสกปรกเข้าหาซีล
- โคลนหรือวัสดุเส้นใย: ป้องกันสิ่งปนเปื้อนอัดแน่นรอบปลายก้าน และตรวจว่าปลอกหุ้มก้านระบายน้ำและเคลื่อนที่ได้อย่างอิสระ
- สารเคมีกระเด็น: ระบุสูตรจริง ตัวพา ความเข้มข้น อุณหภูมิ และเวลาสัมผัสก่อนเลือกอีลาสโตเมอร์
- ความชื้นขัง: ตรวจสอบก้าน ท่อกระบอก ฝาปิด ตัวยึด จุดติดตั้ง พอร์ต และคู่โลหะต่างชนิด ไม่ใช่ดูเฉพาะตัวกระบอกที่มองเห็น
- อุณหภูมิต่ำ: รับรองออปชันซีลและสารหล่อลื่นทั้งชุดในช่วงเริ่มทำงานขณะเย็น รวมถึงเซนเซอร์และท่อ
- แสงแดดโดยตรง: ตรวจสอบพอลิเมอร์ภายนอก เปลือกสายไฟ ท่อ ฉลาก ปลอกหุ้ม และความทนทานต่อสภาพอากาศของสารเคลือบ
คู่มือ O-Ring ของ Parker ระบุว่าการเลือกคอมพาวนด์ต้องพิจารณาแรงดัน อุณหภูมิ และตัวกลางร่วมกัน และอธิบายว่าการเลือกขั้นสุดท้ายเป็นการประนีประนอม คู่มือยังระบุว่าคอมพาวนด์ FKM ชนิดพิเศษบางสูตรให้ความยืดหยุ่นที่อุณหภูมิต่ำได้ ซึ่งไม่เหมือนกับการกล่าวว่า FKM ทุกชนิดเหมาะกับงานเกษตรในสภาวะเยือกแข็ง (Parker, 2024)
จากประสบการณ์ของเรา ผู้กำหนดสเปกมักให้ความสนใจกับซีลปาดก้านมากเกินไป แต่ให้ความสนใจกับรอยต่อโดยรอบน้อยเกินไป การกัดกร่อนมักเริ่มที่ตัวยึด เกลียวปลายก้าน ร่องเซนเซอร์ ข้อต่อพอร์ต หรือรอยต่อของโลหะต่างชนิด ท่อกระบอกสเตนเลสไม่ได้ปกป้องขายึดที่ไม่ผ่านการปรับสภาพหรือคอนเน็กเตอร์ที่กักน้ำ
ใช้ คู่มือวัสดุซีลสำหรับระบบนิวเมติก เพื่อคัดกรองชนิดคอมพาวนด์ และใช้ การวิเคราะห์การกัดกร่อนแบบกัลวานิก เพื่อประเมินรอยต่อโลหะต่างชนิด ทั้งสองบทความเป็นเครื่องมือคัดกรองเท่านั้น สารเคมีทางการเกษตรที่ใช้จริงยังต้องมีหลักฐานความเข้ากันได้เป็นลายลักษณ์อักษร
ปกป้องวงจรนิวเมติกทั้งระบบ ไม่ใช่เฉพาะกระบอกสูบ
ISO 8573-1 จัดประเภทความบริสุทธิ์ของลมอัดตามอนุภาค น้ำ และน้ำมัน รวมทั้งระบุสารปนเปื้อนประเภทก๊าซและจุลชีววิทยา หมวดเหล่านี้ยังสำคัญต่อเครื่องจักรกลการเกษตร เพราะกระบอกสูบกลางแจ้งอาจขัดข้องจากสิ่งปนเปื้อนที่มากับภายในวงจร แม้วัสดุภายนอกจะเลือกไว้อย่างถูกต้องแล้วก็ตาม (ISO 8573-1, 2010)
จัดทำแผนผังทางเดินลมตั้งแต่ทางดูดเข้าจนถึงทางระบายออก
- ตำแหน่งทางดูดของคอมเพรสเซอร์และปริมาณฝุ่น
- การระบายน้ำออกจากถังพักและการแยกน้ำ
- การกรองและการทำลมแห้งที่เหมาะกับอุณหภูมิต่ำสุดของท่อลม
- ตัวปรับแรงดัน วาล์วตัด วาล์วซอฟต์สตาร์ต และอุปกรณ์ควบคุมแรงดันตกค้าง
- การติดตั้งวาล์วและแมนิโฟลด์ในตู้ป้องกันหรือในสภาวะสัมผัสโดยตรง
- วัสดุท่อ การเดินท่อ การป้องกันรอยพับ และความทนรังสี UV
- ข้อต่อ ตัวเก็บเสียง และทิศทางระบายลม
- พอร์ตกระบอกสูบ ระบบคุชชัน เซนเซอร์ และวาล์วแยกเฉพาะจุด
การควบแน่นเป็นปัญหาระดับระบบ ลมอาจออกจากคอมเพรสเซอร์ขณะที่ยังอุ่นแล้วเย็นลงในท่อกลางแจ้งที่ยาว หากจุดน้ำค้างภายใต้ความดันไม่สัมพันธ์กับอุณหภูมิท่อ น้ำอาจควบแน่นใกล้วาล์วหรือแอกชูเอเตอร์ และเมื่อเกิดการเยือกแข็งยังเพิ่มรูปแบบความเสียหายบริเวณรูหรี่และทางระบายลม
ต้องผูกชั้นความบริสุทธิ์ที่กำหนดเข้ากับตำแหน่งตรวจวัด ISO 8573-1 ระบุว่าสามารถกำหนดหรือวัดความบริสุทธิ์ได้โดยไม่ขึ้นกับตำแหน่ง ดังนั้น RFQ จึงควรระบุจุดที่ต้องเป็นไปตามชั้นความบริสุทธิ์นั้น ค่าที่วัดในห้องคอมเพรสเซอร์ไม่ได้พิสูจน์ว่าสภาพลมที่อุปกรณ์ต่อพ่วงกลางแจ้งเหมือนกัน
สำหรับการควบคุมระบบเพิ่มเติม โปรดดู คู่มือคุณภาพลมตาม ISO 8573-1 และบทความเรื่อง การจ่ายน้ำมันในลมกับวัสดุซีลกระบอกสูบ
ต้องตรวจสอบจุดยึดและโหลดทางกลอย่างไร?
ISO 15552 ครอบคลุมกระบอกสูบนิวเมติกแบบจุดยึดถอดได้ ขนาดกระบอก 32 ถึง 320 mm ที่แรงดันพิกัดสูงสุด 1,000 kPa หรือ 10 bar จุดประสงค์ของมาตรฐานนี้คือความสามารถในการใช้แทนกันด้านมิติ ไม่ได้ให้การรับรองว่ากระบอกสูบทนปุ๋ย รับแรงด้านข้าง ทนการเก็บกลางแจ้ง หรือเหมาะกับเครื่องจักรกลการเกษตรรุ่นใดรุ่นหนึ่ง (ISO 15552, ยืนยันปี 2025)
ใช้มาตรฐานจุดยึดเพื่อควบคุมรอยต่อ แล้วจึงตรวจสอบแนวถ่ายแรงจริง โดยบันทึกข้อมูลต่อไปนี้
- ขนาดกระบอก ระยะชัก เส้นผ่านศูนย์กลางก้าน แรงดันใช้งาน และแรงที่ต้องการ
- รูปแบบจุดยึด ทิศทางสลัก ความแข็งของขายึด และการจัดแนว
- ข้อต่อปลายก้านและระยะเผื่อสำหรับการเคลื่อนที่เชิงมุม
- แรงด้านข้าง โมเมนต์ แรงกระแทก การสั่นสะเทือน และการตรึงระหว่างขนส่ง
- ความเร็ว มวลเคลื่อนที่ พลังงานปลายระยะชัก และแนวทางการใช้คุชชัน
- การค้างโหลดและพฤติกรรมปลอดภัยเมื่อลมขาด
- แรงจากสายหรือท่อที่พอร์ตตลอดช่วงการเคลื่อนที่
- การเข้าถึงเพื่อแยกพลังงาน ถอด และตรวจสอบ
โครงเครื่องจักรกลการเกษตรเกิดการโก่งตัวได้ อุปกรณ์ต่อพ่วงมีการพับ กระเด้งระหว่างขนส่ง และมีดินสะสมรอบจุดหมุน กระบอกสูบที่จัดแนวตรงในโรงงานอาจรับแรงด้านข้างเมื่อโครงสร้างโก่งตัว ใช้ข้อต่อทรงกลมหรือข้อต่อลอยเฉพาะเพื่อชดเชยการเยื้องศูนย์ตามขอบเขตที่ออกแบบไว้เท่านั้น ข้อต่อเหล่านี้ไม่สามารถแทนไกด์ภายนอกเมื่อโหลดจำเป็นต้องใช้ไกด์
คู่มือแรงด้านข้างของกระบอกสูบ อธิบายผลของแรงขวางต่อบูชก้านและซีล สำหรับการเปลี่ยนทดแทนตามมาตรฐาน ให้ใช้ รายการตรวจสอบความสามารถในการใช้แทนกันตาม ISO 15552 โดยไม่เหมารวมว่ามิตินอตตรงกันแล้วจะเหมาะกับสภาพแวดล้อม
ต้องมีการทดสอบยอมรับและบันทึกการบำรุงรักษาใดบ้าง?
ISO 4254-1:2013 เป็นมาตรฐานความปลอดภัยของเครื่องจักรกลการเกษตรฉบับที่ห้า มีฉบับแก้ไขหนึ่งครั้ง และได้รับการยืนยันว่ายังเป็นปัจจุบันในปี 2026 ขอบเขตของมาตรฐานรวมการทวนสอบและข้อมูลเกี่ยวกับความเสี่ยงตกค้าง ซึ่งสนับสนุนหลักปฏิบัติสำคัญว่า การยอมรับกระบอกสูบสำหรับสภาพแวดล้อมต้องเป็นส่วนหนึ่งของกระบวนการความปลอดภัยและการทดสอบยืนยันเครื่องจักรที่มีเอกสารกำกับ (ISO)
จัดทำแผนทดสอบตามลำดับการทำงานที่ตกลงร่วมกัน ซึ่งอาจประกอบด้วย
- การตรวจรับเข้าตามรุ่นและรหัสออปชันแบบครบถ้วน
- การยืนยันวัสดุ สารเคลือบ ซีล สารหล่อลื่น เซนเซอร์ และอุปกรณ์เสริม
- การวัดค่าฐานของการรั่ว เวลาชัก พฤติกรรมการเริ่มเคลื่อน และการทำงานของเซนเซอร์
- การสัมผัสน้ำ ฝุ่น สารเคมี อุณหภูมิ และการสั่นสะเทือนตามเงื่อนไขที่กำหนด
- การวัดสมรรถนะซ้ำหลังสัมผัสสภาวะและทำความสะอาด
- การตรวจหารอยกัดกร่อน หลุมผิว การบวม รอยแตก สิ่งสกปรกอัดแน่น ข้อต่อคลาย และสายเสียหาย
- การตรวจยืนยันสภาวะปลอดภัยและแรงดันตกค้าง
- การถอดตรวจตัวอย่างเมื่อตรวจประเมินความเสียหายภายในจากภายนอกไม่ได้

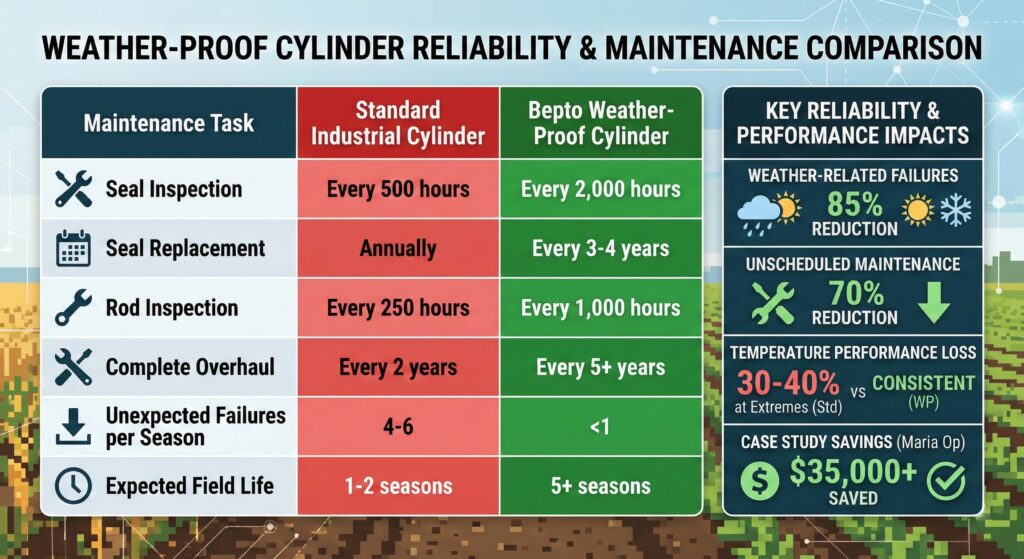

อย่ากำหนดรอบตรวจสอบแบบเดียวสำหรับทุกงาน ให้ตั้งรอบจากคำแนะนำของผู้ผลิต ชั่วโมงทำงาน เหตุการณ์สัมผัสสภาพแวดล้อม การเก็บตามฤดูกาล แนวโน้มการเสื่อมสภาพที่พบ และผลกระทบเมื่อขัดข้อง กระบอกสูบเปิดช่องระบายอากาศในโรงเรือนกับกระบอกสูบปรับเครื่องปลูกมีรอบการทำงานและการเข้าถึงต่างกัน
รายการตรวจสอบอุปกรณ์การเกษตรของ NIOSH แนะนำให้หยุดเครื่องยนต์ ตัดแหล่งพลังงาน และรอจนการเคลื่อนที่ทั้งหมดหยุดก่อนซ่อม ปรับ ทำความสะอาด หรือแก้สิ่งอุดตันในอุปกรณ์ที่อยู่ในขอบเขต ใช้กฎท้องถิ่นและขั้นตอนของเครื่องจักรที่บังคับใช้ แล้วแยกและระบายพลังงานนิวเมติกก่อนสัมผัสแอกชูเอเตอร์ (NIOSH)
บทความ เปรียบเทียบข้อกำหนดการบำรุงรักษากระบอกสูบกับแอกชูเอเตอร์ ช่วยกำหนดทักษะช่าง อะไหล่ และการตรวจจับความผิดปกติได้ ส่วนบันทึกงานเกษตรควรเพิ่มเหตุการณ์สภาพอากาศ สารเคมีที่ใช้ ประวัติการล้าง สภาพการเก็บรักษา และการดัดแปลงอุปกรณ์ต่อพ่วง
ใช้เกณฑ์อนุมัติปล่อยใช้งานสำหรับระบบอัตโนมัติทางการเกษตร
ISO 4414 เป็นมาตรฐานฉบับที่สาม ครอบคลุมการออกแบบ การสร้าง การดัดแปลง การติดตั้ง การปรับตั้ง การบำรุงรักษา การทำความสะอาด การทำงานที่เชื่อถือได้ ประสิทธิภาพพลังงาน และสิ่งแวดล้อมของระบบนิวเมติก ขอบเขตระดับระบบนี้สนับสนุนการตัดสินใจที่ถูกต้อง คืออนุมัติฟังก์ชันทางการเกษตรที่ประกอบเสร็จทั้งชุด ไม่ใช่อนุมัติกระบอกสูบเดี่ยวจากข้อมูลเพียงแถวเดียวในแคตตาล็อก (ISO 4414, ยืนยันปี 2021)
ชุดเอกสารอนุมัติที่น่าเชื่อถือต้องเชื่อมโยงบันทึกสี่ส่วน ได้แก่ แผนที่สภาวะสัมผัส รายการวัสดุของชุดอุปกรณ์ที่กำหนดครบถ้วน ตารางหลักฐานจากผู้จำหน่าย และรายงานทดสอบบนเครื่องที่ประกอบแล้ว หากขาดส่วนใดส่วนหนึ่ง คำว่า “ทนสภาพอากาศ” ก็ยังเป็นเพียงคำบรรยาย ไม่ใช่ข้อกล่าวอ้างทางวิศวกรรมที่ควบคุมได้
ระบุรายการวัสดุที่อนุมัติไว้ในบันทึกปล่อยใช้งาน การเปลี่ยนจาก PUR เป็น FKM จากสเตนเลสเป็นเหล็กกล้าคาร์บอนเคลือบผิว จากพร็อกซิมิตีสวิตช์รุ่นหนึ่งเป็นอีกรุ่น หรือจากจาระบีชนิดหนึ่งเป็นอีกชนิด อาจทำให้ขอบเขตสภาพแวดล้อมที่ผ่านการยืนยันเปลี่ยนไป การที่ผู้จำหน่ายมีสินค้าไม่ได้เป็นหลักฐานว่าชิ้นส่วนนั้นเทียบเท่ากัน
คำถามที่พบบ่อยเกี่ยวกับกระบอกสูบนิวเมติกสำหรับงานเกษตร: ผู้ออกแบบเครื่องจักรควรถามอะไร?
IEC 60529 ใช้การจัดประเภท IP กับตัวเรือนอุปกรณ์ไฟฟ้าที่มีพิกัดไม่เกิน 72.5 kV ขณะที่ ISO 15552 กำหนดตระกูลกระบอกสูบด้านมิติที่แรงดัน 10 bar ขอบเขตที่แยกจากกันนี้อธิบายคำถามที่ผู้ซื้อมักพบด้านล่าง ความสามารถในการใช้จุดยึดแทนกัน หลักฐานป้องกันการแทรกซึม ความเข้ากันได้ของซีล และความน่าเชื่อถือกลางแจ้งต้องตรวจสอบแยกกัน (IEC; ISO)
กระบอกสูบนิวเมติกทนสภาพอากาศเหมือนกับกระบอกสูบ IP67 หรือไม่?
ไม่เหมือนกัน “ทนสภาพอากาศ” เป็นคำบรรยายที่ไม่เป็นทางการ ส่วน IEC 60529 กล่าวถึงการป้องกันของตัวเรือนอุปกรณ์ไฟฟ้า ต้องถามว่าชิ้นส่วนที่ประกอบแล้วส่วนใดมีคำกล่าวอ้างด้าน IP และการทดสอบครอบคลุมอะไรบ้าง จากนั้นประเมินตัวกระบอกสูบเชิงกล ซีลก้าน พอร์ต เซนเซอร์ คอนเน็กเตอร์ วาล์ว ทางระบายลม และอุปกรณ์เสริมเทียบกับสภาวะงานเกษตรจริง
วัสดุซีลชนิดใดเหมาะที่สุดกับปุ๋ยและสารกำจัดศัตรูพืช?
ไม่มีคอมพาวนด์ชนิดใดดีที่สุดสำหรับทุกกรณี ต้องทราบสูตรสารเคมีจริง ตัวพา ความเข้มข้น เวลาสัมผัส และอุณหภูมิ แล้วขอหนังสือยืนยันความเข้ากันได้ของซีลไดนามิก สกรัปเปอร์ ซีลสถิต จาระบี ท่อ สารเคลือบ และฉลาก คู่มือของ Parker ถือว่าแรงดัน อุณหภูมิ และความทนต่อตัวกลางเป็นปัญหาการเลือกที่ต้องพิจารณาร่วมกัน
ความสามารถในการใช้แทนกันตาม ISO 15552 ทำให้กระบอกสูบเหมาะกับเครื่องจักรกลการเกษตรกลางแจ้งหรือไม่?
ไม่ ISO 15552 กำหนดมาตรฐานมิติพื้นฐาน มิติจุดยึด และมิติอุปกรณ์เสริมสำหรับกระบอกสูบขนาด 32 ถึง 320 mm ที่มีพิกัดไม่เกิน 1,000 kPa แต่ไม่ได้รับรองความทนการกัดกร่อน ความเข้ากันได้กับสารเคมี ความสามารถรับแรงด้านข้าง การป้องกันการแทรกซึมของเซนเซอร์ ความคงทนต่อ UV หรือการอยู่รอดในรอบงานเกษตรเฉพาะแบบ
กระบอกสูบนิวเมติกสำหรับงานเกษตรทุกตัวควรใช้ปลอกหุ้มก้านหรือไม่?
ไม่จำเป็นเสมอไป ปลอกหุ้มช่วยป้องกันก้านได้ แต่ก็อาจกักโคลน ปุ๋ย น้ำ หรือน้ำแข็ง หากเลือกวัสดุ การระบายน้ำ ระยะชัก หรือการติดตั้งไม่ถูกต้อง ให้เปรียบเทียบปลอกหุ้มกับสกรัปเปอร์แข็ง แผ่นป้องกัน ทิศทางก้าน การติดตั้งในจุดป้องกัน และการเข้าถึงเพื่อทำความสะอาด แล้วทดสอบชุดที่เลือกตลอดระยะชัก
ควรตรวจสอบกระบอกสูบนิวเมติกในเครื่องจักรกลการเกษตรบ่อยเพียงใด?
กำหนดรอบจากคำแนะนำของผู้ผลิต ชั่วโมงทำงาน ระดับการปนเปื้อน การเก็บตามฤดูกาล เหตุการณ์สัมผัสสภาพแวดล้อม ผลกระทบเมื่อขัดข้อง และแนวโน้มที่ตรวจพบ ตรวจเพิ่มเติมหลังสัมผัสสารเคมีผิดปกติ น้ำท่วม แรงกระแทก การเยือกแข็ง หรือการ์ดป้องกันเสียหาย ให้บันทึกการรั่ว พฤติกรรมระยะชัก การกัดกร่อน สภาพก้าน ความแน่นของจุดยึด ท่อ คอนเน็กเตอร์ และการแยกพลังงานอย่างปลอดภัย แทนการยึดรอบตรวจปีละครั้งแบบเดียว
