農業自動化：農機設備用耐候型氣缸
耐候型農業氣動氣缸不是由單一塗層、密封材料或 IP 等級所定義，而是要讓整套致動器配置符合機械實際承受的粉塵、水、化學品、溫度、日照、振動、安裝負載、空氣品質與維修空間。
John Deere 的資料顯示，其播種機氣動下壓力系統可在 0 至 181.4 kg 之間調整，並透過 9.5 mm 空氣管路供氣。這項實際應用說明氣動系統在農業設備上可以發揮作用，但不能據此證明一般工廠用氣缸能在戶外環境中可靠運作（John Deere）。
重點摘要
- 選擇材料或密封件之前，先定義每一項環境暴露條件。
- 將 IP 等級視為特定產品外殼的防護證據。
- 氣缸、感測器、閥、接頭與供氣系統必須一併驗證。
- 採用特定型號的溫度與化學相容性資料。
- 完成有紀錄的檢查與田間驗證後，才准予設備投入使用。
氣動氣缸實際適合農機設備的哪些功能？
John Deere 文件記載的播種機氣動系統可施加 0 至 181.4 kg 的可調下壓力，並使用 9.5 mm 供氣管路。這是一個實用的適用邊界案例：當設備可取得潔淨壓縮空氣，且所需動作不超出系統已驗證的能力時，氣動系統適合用於受控施力、定位、閘門、夾持與通風等作業（John Deere）。
農業機械往往結合多種運動技術。拖拉機既有油壓迴路通常負責高出力的移動功能；若能妥善處理電氣防護與回授，電動致動器適合可程式化定位；當機械已有氣源，並需要簡單直線運動、柔順施力、快速循環或潔淨致動時，氣動系統才具有優勢。
釐清這項差異，可以避免第一個規格錯誤：把所有暴露在外的直線致動器都稱為氣動氣缸。選擇硬體前，應確認能源來源、工作壓力、負載、行程、速度、工作循環、可用空氣量與安全狀態。更完整的系統層級取捨，可參考油壓與氣動系統比較。
常見的氣動應用機會包括：
- 由車載空壓機供氣的播種機與下種調整機構；
- 溫室通風窗、百葉、閘門與分選機構；
- 固定式供料、包裝與物料搬運設備；
- 已有氣動迴路之農具上的輕負載位置調整；
- 設於防護控制櫃或外殼內的氣動控制元件。
不要只因安裝尺寸看似相同，就用氣動氣缸取代油壓缸。兩者的壓力、出力密度、負載保持、衝擊、軟管特性、控制架構與故障狀態都不相同。
選擇氣缸前先建立環境暴露圖
Festo 的 CRDSNU 型錄區分四種環境版本；依所選配置不同，環境溫度範圍從 -40°C 到 +120°C。這麼大的差異證明，「可戶外使用」不能視為整個產品系列的共同屬性。詢問特定型號前，應分別記錄氣缸、感測器、閥、接頭與管路承受的各項暴露條件（Festo CRDSNU，2024）。
應從合理可預見的最嚴苛條件開始，而不是採用全年平均值。氣缸可能在寒冷環境停放一夜後啟動，接著受日光直射而升溫，運轉時接觸肥料霧滴，最後在存放前接受沖洗。這些事件的組合與順序很重要，因為溫度、介質、磨耗與壓力會同時作用於相同的密封件與表面。
| 暴露條件 | 應記錄的資料 | 設計問題 | 應要求的證據 |
|---|---|---|---|
| 粉塵與土壤 | 顆粒種類、濃度、方向、堆積傾向 | 標準防塵刮環是否足夠？泥土是否會堆積在防護套後方？ | 刮環選項、活塞桿表面處理、進入防護測試範圍 |
| 雨水與沖洗水 | 噴射方向、壓力、持續時間、積水 | 水是否會進入感測器、氣口、排氣口或凹腔？ | 特定元件的測試報告與連接器防護等級 |
| 肥料與農藥 | 確切產品、濃度、載體、溫度、接觸時間 | 哪些彈性體、金屬、塗層與標籤會暴露其中？ | 各材料供應商提供的書面相容性證明 |
| 溫度 | 最低啟動溫度、連續工作範圍、日照下表面溫度 | 密封件、潤滑脂、感測器、管路與排氣是否仍能正常工作？ | 完整選配代碼所對應的溫度範圍 |
| 紫外線與風化 | 日照時數、存放方向、季節持續時間 | 防護套、電纜、管路、標籤與塗層是否具抗紫外線能力？ | 戶外暴露或材料老化證據 |
| 振動與衝擊 | 頻率、加速度、撞擊、運輸狀況 | 接頭是否可能鬆動？活塞桿是否會承受橫向負載？ | 安裝計算與緊固件防鬆方法 |
| 清潔與存放 | 化學品、工具、排水、防護措施 | 清潔作業是否會把污染物推入活塞桿密封？ | 核准的清潔與存放程序 |
暴露包絡是經量化的運轉、清潔、運輸與存放條件集合。已驗證配置是精確的氣缸選配代碼，加上經核准的感測器、閥、接頭、管路、潤滑劑、安裝件與防護裝置。放行證據則是供應商文件與整機安裝測試紀錄，用來證明該配置通過已定義的驗收限值。
最實用的農業設備規格應是一張作業順序圖，而不是一串形容詞。「多塵、潮濕且具腐蝕性」過於模糊；「連續運轉 10 小時期間接觸乾燥磨蝕性土壤，活塞桿端受肥料飛濺，以低壓水沖洗後再於低於冰點的戶外存放」才是供應商能夠逐項核對的條件。
RFQ 中的「耐候」應有什麼明確定義？
IEC 60529 對額定電壓最高 72.5 kV 的電氣設備外殼防護進行分類。這項適用範圍非常重要：IP 等級可以支持感測器、連接器、閥線圈或電氣外殼的防護聲明，卻不能當作整套機械氣缸總成具備耐候能力的通用證明（IEC 60529）。
應詢問測試對象、受測配置與搭配的配件。氣缸總成可能包含機械致動器、磁性感測器、電纜連接器、閥、歧管與防護罩，各元件的暴露邊界並不相同。單一感測器具有 IP 等級，不代表活塞桿密封、開放式排氣口、管路接頭或整機都符合相同要求。
請用可量測的條件定義預期結果：
- 在指定測試範圍內，沒有造成危害的水或粉塵進入；
- 沒有不可接受的腐蝕、膨潤、龜裂、標籤脫落或塗層損壞；
- 暴露後仍可完成全行程，且不發生卡滯；
- 在指定壓力下，洩漏量與速度維持於議定限值內；
- 整個測試期間，感測器切換與連接器完整性均維持正常；
- 緊固件、安裝件、活塞桿端與配件保持牢固；
- 針對外觀變化與功能變化制定有紀錄的檢查準則。
避免使用「船舶級」、「農業級」、「全天候」或「耐化學」等缺乏證據的標示。應把每一項標示改寫為材料牌號、表面處理、測試方法、暴露條件、驗收限值與負責核准的人員。
關於致動器選型中的環境因素，一般性文章比較了氣動與電動架構；本文則進一步把農業環境暴露條件轉化為氣缸 RFQ 與放行決策。
哪些材料、刮環與密封件符合暴露條件？

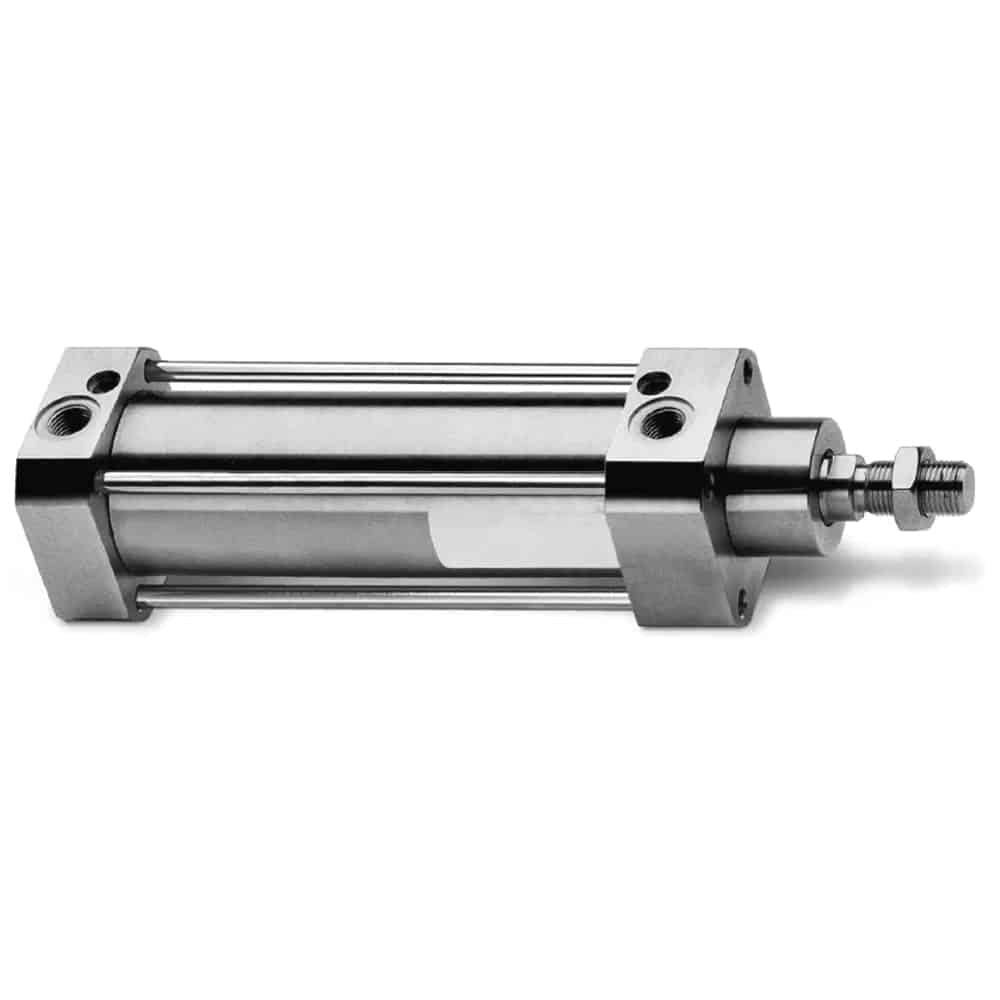

Festo 的 CRDSNU 氣缸活塞直徑為 12 至 63 mm、行程為 1 至 500 mm，並提供 PUR、FKM、硬式刮環與 PE-UHMW 乾式運轉版本等四種刮環選項。這份型錄證明，即使是同一個不鏽鋼氣缸系列，也必須依選配層級進行選型，而不是指定單一「最佳」耐候密封件（Festo，2025）。
先判斷污染機制：
- 細微粉塵：優先採用合適的活塞桿刮環、受保護的導向，並讓配置不會把污物帶向密封件。
- 泥土或纖維狀物料：避免污染物在活塞桿端周圍壓實堆積，並確認防護套可以排水且能自由伸縮。
- 化學品飛濺：選擇彈性體前，先確認確切配方、載體、濃度、溫度與接觸時間。
- 長時間潮濕：不只檢查可見缸筒，還要檢查活塞桿、缸筒、端蓋、緊固件、安裝件、氣口與異種金屬配對。
- 低溫：應在低溫啟動條件下驗證完整密封與潤滑劑選項，包括感測器與管路。
- 日光直射：檢查外部聚合物、電纜護套、管路、標籤、防護套與塗層的耐候性。
Parker 的《O 型環手冊》指出，選擇化合物時必須同時考量壓力、溫度與介質，最終選擇是一種取捨。手冊也提到，特殊 FKM 化合物可具備低溫柔韌性；這與宣稱所有 FKM 密封件都適合結冰的農業工況完全不同（Parker，2024）。
依我們的經驗，活塞桿刮環常受到過多關注，周圍介面卻未獲充分檢查。腐蝕往往從緊固件、活塞桿端螺紋、感測器溝槽、氣口接頭或異種金屬接合處開始。不鏽鋼缸筒無法保護未經處理的安裝支架，也無法保護會積水的連接器。
化合物初步篩選可參考氣動密封材料指南，異種金屬介面則可參考電偶腐蝕分析。兩者都只是篩選工具；實際使用的農業化學品仍須取得書面相容性證明。
保護整套氣動迴路，而不只是氣缸
ISO 8573-1 依顆粒、水分與油分對壓縮空氣純度分類，也涵蓋氣態與微生物污染物。這些分類同樣適用於農機設備，因為即使戶外氣缸的外部材料選擇正確，仍可能因迴路內部帶入的污染物而故障（ISO 8573-1，2010）。
從進氣端到排氣端逐段繪製空氣路徑：
- 空壓機進氣位置與粉塵負荷；
- 儲氣桶排水與水分分離；
- 符合管路最低溫度條件的過濾與乾燥；
- 調壓、關斷、軟啟動與殘壓控制；
- 閥與歧管是置於外殼內，還是直接暴露；
- 管路材料、佈管方式、彎折保護與抗紫外線能力；
- 接頭、消音器與排氣方向；
- 氣缸氣口、緩衝、感測器與局部隔離。
冷凝水是系統層級問題。空氣離開溫暖的空壓機後，可能在長距離外露管路中降溫。若壓力露點與管路溫度未妥善配合，水分就可能在閥或致動器附近凝結；結冰還會在節流處與排氣口形成另一種故障模式。
指定的純度等級必須連結至明確的量測位置。ISO 8573-1 指出，純度可在不受位置限制的情況下指定或量測，因此 RFQ 必須說明要求的等級適用於哪個位置。空壓機房內的讀值，不能證明暴露在外的農具端也具有相同空氣條件。
其他系統管制措施可參考ISO 8573-1 空氣品質指南，以及空氣潤滑與氣缸密封材料的文章。
如何驗證安裝與機械負載？
ISO 15552 適用於額定壓力最高 1,000 kPa（10 bar）、缸徑 32 至 320 mm 的可拆式安裝氣動氣缸。該標準的目的是建立尺寸互換性，並不驗證氣缸是否適合接觸肥料、承受側向負載、戶外存放或用於特定農業機械（ISO 15552，2025 年確認）。
先利用安裝標準控制介面，再驗證實際負載路徑。應記錄：
- 缸徑、行程、活塞桿直徑、工作壓力與所需出力；
- 安裝方式、銷軸方向、支架剛性與對心；
- 活塞桿端接頭與容許角位移；
- 橫向力、力矩、衝擊、振動與運輸固定；
- 速度、移動質量、行程末端能量與緩衝策略；
- 負載保持，以及失去氣壓後的安全行為；
- 完整動作期間，軟管或管路施加於氣口的作用力；
- 隔離、拆卸與檢查所需的操作空間。
農機車架會撓曲。農具會折疊、在運輸途中跳動，樞軸周圍也會積土。氣缸即使在工場內已對正，結構變形後仍可能承受側向負載。球面接頭或浮動接頭只能補償其設計範圍內的偏心；當負載需要外部導向時，這些接頭不能取代導向機構。
氣缸側向負載指南說明橫向力如何影響活塞桿軸承與密封件。需要標準化替換時，可使用ISO 15552 互換性檢查表，但不能假設螺栓尺寸吻合就代表環境適用性也相同。
需要哪些驗收測試與維護紀錄？
ISO 4254-1:2013 是農業機械安全標準的第五版，包含一項修正案，並於 2026 年確認仍為現行標準。其適用範圍包含驗證與殘餘風險資訊，因此可支持一項實務原則：環境用氣缸的驗收必須納入機械有文件可追溯的安全與驗證程序（ISO）。
依議定的工作順序制定測試計畫，內容可包括：
- 依完整型號與選配代碼進行進料檢驗；
- 驗證材料、塗層、密封件、潤滑劑、感測器與配件；
- 基準洩漏、行程時間、起動特性與感測器檢查；
- 暴露於已定義的水、粉塵、化學品、溫度與振動條件；
- 暴露與清潔後再次量測功能；
- 檢查腐蝕、點蝕、膨潤、裂紋、壓實碎屑、接頭鬆動與電纜損壞；
- 驗證安全狀態與殘壓；
- 無法從外部判斷隱藏損傷時，拆解具代表性的樣品。
不要自行訂出適用所有設備的檢查週期。應依製造商說明、運轉時數、暴露事件、季節性存放、觀察到的劣化與故障後果安排檢查。溫室通風窗氣缸與播種機調整氣缸的工作條件和維修空間並不相同。
NIOSH 的農機設備檢查表建議，在維修、調整、清潔或排除適用設備的堵塞前，先停止引擎、切斷動力來源，並等待所有運動完全停止。請依所在地法規與機械程序操作；接觸致動器前，還必須隔離並釋放氣動能量（NIOSH）。
更完整的氣缸與致動器維護比較可協助界定技術人員技能、備品與故障偵測方法。農業設備紀錄還應加入天候事件、使用的化學品、清潔歷史、存放狀況與農具的任何變更。
以放行關卡管理農業自動化設備
ISO 4414 第三版涵蓋氣動系統的設計、建造、修改、安裝、調整、維護、清潔、可靠運轉、能源效率與環境。其系統層級的適用範圍支持正確的放行決策：應核准組裝完成的農業功能，而不是從單一型錄列選出的孤立氣缸（ISO 4414，2021 年確認）。
可信的放行資料包必須串連四份紀錄：環境暴露圖、完整配置的物料清單、供應商證據矩陣，以及整機安裝測試報告。缺少其中任何一項，「耐候」就仍只是描述，而不是受控的工程聲明。
放行紀錄中必須列出已核准的物料清單。把 PUR 改為 FKM、不鏽鋼改為塗層碳鋼、更換接近開關或更換潤滑脂，都可能改變已驗證的環境包絡。供應商有現貨並不代表兩者具有等效證據。
農業氣動氣缸常見問題：設備設計人員應確認什麼？
IEC 60529 的 IP 分類適用於額定電壓最高 72.5 kV 的電氣設備外殼，ISO 15552 則定義額定壓力 10 bar 的氣缸尺寸系列。這兩個截然不同的適用範圍，說明了以下買方常見問題的答案：安裝互換性、防護證據、密封相容性與戶外可靠性必須分別驗證（IEC；ISO）。
耐候型氣動氣缸等同於 IP67 氣缸嗎？
不等同。「耐候」是非正式描述，而 IEC 60529 規範的是電氣設備外殼的防護。請先確認哪一個組裝元件宣稱具有 IP 等級，以及測試實際涵蓋的範圍，再依農機的真實暴露條件評估機械氣缸、活塞桿密封、氣口、感測器、連接器、閥、排氣口與配件。
肥料與農藥環境最適合哪一種密封材料？
沒有任何一種材料適用所有情況。應取得確切的化學配方、載體、濃度、接觸時間與溫度，再要求供應商針對動態密封、防塵刮環、靜態密封、潤滑脂、管路、塗層與標籤提供書面相容性證明。Parker 手冊也把壓力、溫度與介質耐受性視為必須合併考量的選型問題。
符合 ISO 15552 互換尺寸，就表示氣缸適合戶外農機嗎？
不是。ISO 15552 為額定壓力最高 1,000 kPa、缸徑 32 至 320 mm 的氣缸規範基本尺寸、安裝尺寸與配件尺寸，但不驗證耐腐蝕性、化學相容性、側向負載能力、感測器進水防護、抗紫外線能力或特定農業工作循環的耐久性。
每支農業氣動氣缸都應加裝活塞桿防護套嗎？
不一定。防護套可以遮蔽活塞桿，但若材料、排水、行程或安裝方式不合適，也可能困住泥土、肥料、水或冰。應比較防護套、硬式刮環、護罩、活塞桿方向、受保護的安裝位置與清潔空間，並在完整行程中驗證所選配置。
農機用氣動氣缸應多久檢查一次？
檢查週期應依製造商說明、運轉時數、污染嚴重度、季節性存放、暴露事件、故障後果與劣化趨勢制定。遇到異常化學品接觸、淹水、撞擊、結冰或防護裝置損壞後應立即檢查，並記錄洩漏、行程表現、腐蝕、活塞桿狀況、安裝牢固度、管路、連接器與安全隔離，不應套用單一的年度週期。
資料來源與技術參考
外部工程與農業參考資料
ISO 4414:2010，氣壓流體動力安全要求：系統與元件的設計、安裝、操作、維護、清潔、能源效率、安全及環境考量。檢索日期：2026-07-26。
ISO 15552:2018，採用可拆式安裝件的氣動氣缸：缸徑 32–320 mm、最高額定壓力 1,000 kPa 氣缸的尺寸互換性。2025 年確認；檢索日期：2026-07-26。
ISO 8573-1:2010，壓縮空氣純度等級：顆粒、水、油、氣態與微生物污染物分類。檢索日期：2026-07-26。
ISO 4254-1:2013，農業機械安全：適用農業機械的一般安全與驗證要求。2026 年確認；檢索日期：2026-07-26。
IEC 60529，外殼提供的防護等級：電氣設備外殼 IP 等級的適用範圍。檢索日期：2026-07-26。
Festo，CRDSNU 不鏽鋼圓形氣缸：活塞與行程範圍、刮環選項、溫度版本及耐腐蝕結構。2025 年 7 月。
Festo，CRDSNU 型錄：完整選配代碼、空氣品質要求、壓力、溫度、耐腐蝕等級、出力及配件限制。2024 年 6 月。
Parker，《O 型環手冊》：依壓力、溫度、介質、低溫柔韌性與動態密封條件選擇彈性體。檢索日期：2026-07-26。
John Deere，1705 播種機：氣動下壓力範圍、空氣管路尺寸與空壓機系統資訊。檢索日期：2026-07-26。
NIOSH，農機設備防護：農機設備維修、切斷動力與運動控制檢查表。檢索日期：2026-07-26。
