失效分析：了解氣缸元件之間的電偶腐蝕
重點摘要
- 電偶腐蝕需要四項條件：不同導電材料、電氣接觸、共同電解液及足夠電化學驅動力。
- 白色沉積、紅色鏽跡或孔蝕是腐蝕證據，不是原因證明。
- 材料狀態、暴露面積比、接合密封、排水及鍍層損傷都應列入失效報告。
只有損傷型態符合一組電氣相連的異種材料，且兩者暴露於相同導電水分時，才能確認氣缸元件間的電偶腐蝕。陽極元件比單獨存在時腐蝕更快，陰極元件則更慢。移除電池中任一必要部分即可停止此機制。此行為依據 AMPP 電偶腐蝕概述，擷取於 2026 年。

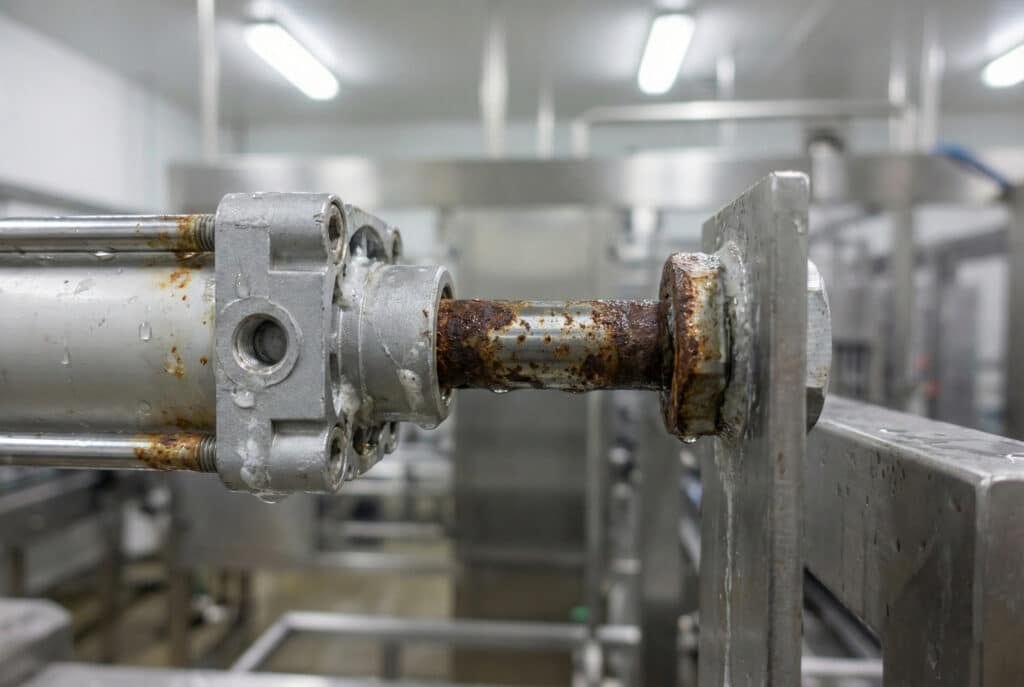

此定義對氣動氣缸很重要。鋁端蓋可能鄰近不鏽鋼活塞桿、電鍍五金、黃銅接頭或鋼製安裝座，卻未必共享連續電路或電解液。相反地，濕不鏽鋼緊固件下方鍍層受損的鋁，可能成為集中陽極位置。
風險由總成細節決定。
哪些條件會把混合金屬氣缸接合處變成電偶電池？
ASTM G71-81(2024)把電偶測試界定為兩種異種金屬在電解液內電氣接觸。氣缸調查可轉成四項檢查：辨識兩種導電材料、證明電氣路徑、辨識共同導電液體，再確認服務條件下有合理電位差。
四項條件必須在損傷接合處重疊：
- 電化學行為不同。 合金牌號與表面狀態很重要；只寫「鋁」與「不鏽鋼」不夠。
- 電氣連續。 常見直接接觸，但電流也可能經緊固件、支架、軸承、導電污染或其他金屬路徑。
- 共同電解液。 清洗水、冷凝水、鹽溶液、製程化學品或污染清潔劑可橋接兩表面；乾接觸不能完成電池。
- 持續反應路徑。 材料與環境必須同時支持陽極溶解及相應陰極反應。
表面沉積值得深入檢查，但顏色與位置都不能單獨證明電偶耦合。
從實際介面開始。不鏽鋼活塞桿通常穿過聚合物密封與軸承系統，並不會自動與鋁缸筒或端蓋裸接。穿過受損鍍層的不鏽鋼拉桿或裸緊固件則更可信。斷能後在清潔總成上量測連續性，不能只從物料表推測。
最快且有用的失效樹從電流路徑開始，而不是電偶序列。若沒有連接可疑表面的導電路徑，異種金屬解釋就不完整。也應檢驗化學侵蝕、縫隙腐蝕、鍍層失效、微動磨耗、污染冷凝水及第三元件腐蝕。
損傷型態能證明什麼，只能暗示什麼？
FAA AC 43-4A說明鋁的白至灰色產物及低合金鋼的紅棕氧化物；不鏽鋼損傷可能呈粗糙或暗色。這些線索可定位受影響材料，不能單獨辨識機制。
| 觀察 | 支持內容 | 不能證明 |
|---|---|---|
| 鋁上白或灰沉積 | 可能是鋁氧化物或氫氧化物 | 第二種金屬造成侵蝕 |
| 緊固件旁集中孔蝕 | 可能有局部電池、鍍層破口或縫隙 | 哪種機制主導 |
| 紅棕殘留物 | 可能有鋼或轉移鐵污染 | 不鏽鋼本身正在失效 |
| 接合處鍍層起泡 | 水分已到達或形成於鍍層下 | 基材損失是電偶、絲狀或膜下腐蝕 |
| 某材料邊界反覆受損 | 介面相關 | 服務中曾有連續電路與共同電解液 |
診斷範例：區分原因與外觀的證據
假設水洗氣缸只有一個不鏽鋼安裝墊圈下方出現深孔蝕，其他固定點沒有相當損失。位置支持介面驅動機制，但不能證明電偶腐蝕。調查員應在清潔前記錄濕潤方向與鍍層破口，重建接合堆疊後確認墊圈是否仍與裸鋁導通。清潔劑紀錄說明同一導電液能否接觸兩面，同機台未受影響接合處可作對照。若重建後不導通，或液體只接觸一個元件，報告就應保留縫隙侵蝕與化學鍍層失效，而不能僅依孔形強下電偶結論。
位置會改變診斷。陽極表面應比同環境下未耦合的比較面有更快侵蝕，陰極可能相對完整。小陽極緊鄰大陰極的深局部損傷尤其重要。
清潔前先依收件狀態、方向及排水方向拍照，記錄顏色並保存鬆散產物供實驗室辨識，再以最低侵入方式露出鍍層邊界或孔蝕幾何。
為什麼通用電偶序列不能預測氣缸壽命？
ASTM G82-98(2021)e1要求電偶序列針對相關環境及合金主動／鈍化狀態。海水排序可協助濕氯化物審查，不能直接指定水洗、化學服務或乾燥室內的失效率。
電偶序列排序的是觀察腐蝕電位，不是壽命。電解液化學、溫度、氧氣、沉積與表面膜會改變排序；海水表內的鈍態不鏽鋼，不一定代表其他環境的行為。
電位差只是輸入之一。導電度決定離子電流容易程度，濕潤時間決定反應時間；含氯清洗同時提高導電度並破壞保護膜。卡在安裝座後方的清潔劑殘留，會在表面乾燥後繼續保持介面潮濕。
所以「鋁加不鏽鋼等於高風險」不是完整發現。應指出確切合金、表面、電解液、暴露循環、溫度、幾何與連續性。水洗設備請比較不鏽鋼氣缸指南，海事安裝另需海用氣缸選型指南中的氯化物與排水檢查。
陰極／陽極面積比與失效型態
AMPP警告小陽極耦合大陰極會讓電流集中於陽極。NASA-STD-6012A因此要求具代表性的測試電極面積；大陰極旁的小鍍層缺陷，即使總電流不大也可能快速減薄。
暴露陰極／陽極面積比為：
是同一電解液內濕潤陰極面積， 是濕潤陽極面積；無因次比值描述幾何，不計算腐蝕率。
若總電偶電流為 ，暴露陽極平均電流密度為：
當 為 A、 為 m² 時， 為 A/m²。預測金屬損失還需暴露時間與電化學效率，合金極化及真實電流分布也不可少。
面積比範例：為什麼元件總尺寸會誤導
若寬大不鏽鋼支架保持濕潤，而其邊緣下方只有一道窄刮痕露出鋁，不能把整個鋁端蓋表面當 ，因完整鍍層已把大部分表面和電解液隔離；分母應是耦合區內同時裸露且濕潤的鋁。 也相同：密封於軸承系統內的不鏽鋼桿，不能只因列在物料表就算入有效陰極。即使完成面積圖， 仍只代表幾何；定量金屬損失需要代表性化學、暴露時間及實測或驗證電流。
幾何會改變嚴重度。
只塗覆陽極元件會在刮傷後形成嚴重局部幾何：大部分陽極被隔離，只有小缺陷仍耦合大陰極。因此計畫要涵蓋邊緣、緊固孔、損傷與排水路徑，並包含檢查空間與修復週期。
氣缸失效分析流程
ASTM G71-81(2024)涵蓋材料、試件準備、環境及結果評估。工廠調查員在送實驗室前，應以原始狀態紀錄與未受影響比較件保存這些控制。
1. 讓機台安全並保存證據
依鎖定程序隔離能源、排放儲存壓力並固定重力負載。鬆開五金前拍攝氣缸，包括相對噴灑來源的方向、隱藏支架表面與排水路徑。
2. 重建暴露
從清潔劑產品名、工作濃度及溫度開始，把沖洗方式與水質分開記錄，再加上鹽暴露、濕度與乾燥時間。用安全資料與維護紀錄區分單次濺灑及反覆水洗薄膜。
3. 辨識材料與表面狀態
用圖面、供應商證書與零件標記建立材料系統；審查鍍層規格而非只看顏色，適當確認不明合金。記錄表面處理、鈍化與修復，並區分焊縫、裸邊及沉積鐵污染。
4. 繪出連續性與濕潤幾何
安全拆解後，只清潔連續性量測所需接點，讓表面與絕緣件保持原位。量測可疑元件間電阻，繪出可能濕路徑及真正接觸電解液的電極面積；全封閉不鏽鋼桿不屬於濕潤陰極。
5. 量測損傷並比較對照
量測最大孔深、截面損失、鍍層下切及密封損傷，分別記錄緊固件與洩漏。比較遠離接合處金屬或較乾位置的同型氣缸；若安全或整批更換需要金相、沉積分析或受控測試，交由合格實驗室。
依我們經驗，薄弱報告從沉積顏色直接跳到材料判決；較強報告會在一張標記總成圖上同時畫出電流路徑與濕路徑。這會把下一步定位在材料介面或接合密封；有時真正控制是排水，有時清潔劑管理或機械故障更優先。
哪種預防策略符合已驗證失效路徑？
MIL-STD-889C列出四條路徑：相容材料、排除液體、密封表面，以及不需導通處使用惰性隔離；也警告小陽極耦合大陰極。重新設計應切斷檢查中發現的路徑。
| 已驗證弱點 | 優先設計對策 | 驗證證據 |
|---|---|---|
| 不需直接金屬接觸 | 加惰性、不吸水的絕緣墊圈、套筒、墊片或障壁 | 組裝後受保護接合處不導通 |
| 清洗液到達介面 | 密封貼合面與外緣並保留排水 | 濕潤測試無積液或堵塞排水 |
| 暴露合金在服務電解液內不相容 | 選更接近的材料組合或隔離 | 代表性暴露下總成相容性審查 |
| 鍍層損傷形成小陽極 | 保護接合系統、邊緣、孔與五金，定義修復上限 | 鍍層檢查加受控缺陷或服務模擬 |
| 清潔劑殘留提高導電或侵蝕膜 | 修正濃度、沖洗、材料相容性與乾燥 | 文件化化學品、殘留與沖洗檢查 |
| 現有幾何無法保持乾燥或檢查 | 使用環境專用氣缸或移位／遮蔽 | 型號專屬環境與化學相容性證據 |
避免吸水隔離件，因會吸入清潔劑並把電解液留在接合處。絕緣件須有適當抗壓、耐溫及耐化學性；修改後仍須符合製造商對準與接地要求。
把每種表面處理視為系統：指定基材準備、鍍層種類與厚度、邊緣處理、固化、相容清潔劑、檢查及修復程序。需要電氣搭接時，應與腐蝕保護同場設計審查。
犧牲陽極是有效陰極保護原理，但不是氣缸預設配件。設計系統須建立連接、電解液暴露與電流需求；多數外部接合處可用相容材料或隔離，加密封、排水或可維護鍍層直接控制。
維修、更換或重新設計氣缸總成？
FAA AC 43-4A先要求目視檢查，再依材料與缺陷位置選滲透、磁粉、渦流或超音波；放射與聲發射另有邊界。應按疑似缺陷與後果選擇，因清潔表面無法修復結構損失或密封損傷。
只有腐蝕表淺、在製造商上限內，且承載面與密封軌道未受影響時才可能維修。鍍層須有核准修復流程且暴露來源可矯正；記錄去除材料與恢復保護，確認允許尺寸及表面前不得先拋光活塞桿孔蝕。
製造商未提供修復上限時，預設更換。孔深或截面損失超差、螺紋或緊固座損傷、活塞桿或密封軌道損傷都不能只做外觀修復；疑似裂紋需適當檢測，承壓能力必須可證明。內表面損傷請先與缸筒刮傷與活塞損傷指南比較。
若更換後仍保留相同潮濕導電接合，就應重新設計；積水、強清潔劑或裸鋁上的不鏽鋼五金都會重現失效。把致動器連同支架、接頭、防護與清洗方向一起審查，並用耐腐蝕接頭指南延伸到致動器外。
最終失效報告應得出什麼結論？
NASA-STD-6012A要求在總成層級評估不相容異種金屬系統，並把海水相容表視為指引。工廠報告也應分開觀察與量測，列出已排除替代原因，再顯示對策如何切斷已驗證電池。
結論應含六項：
- 失效位置與程度：材料損失、最大深度、介面及功能後果。
- 材料系統：確切合金、表面、緊固件、修復及狀態。
- 電氣路徑：可疑材料間實測或實體證明的連接。
- 電解液路徑：液體身分、進入路徑、濕潤時間、沉積與排水。
- 機制判定：支持電偶腐蝕及反對合理替代機制的證據。
- 矯正與驗證：維修／更換上限、設計變更、暴露控制、檢查週期與驗收證據。
用校準語言。「確認電偶腐蝕」需要完整證據鏈；損傷吻合但電流路徑、電解液或材料狀態證據不全時，用「與電偶腐蝕一致」；「存在異種金屬」只是一項觀察。
最終措施應移除或控制必要元件：相容材料降低驅動，隔離切斷電流，密封或排水移除電解液，改善面積幾何降低集中，合格保護系統維持介面。
氣缸元件間電偶腐蝕常見問題
ASTM G71-81(2024)把電偶行為視為指定電解液內的耦合材料測試；ASTM G82-98(2021)e1要求環境專屬序列。沒有服務與總成證據時，不能提出通用壽命或泛用排名。
兩種金屬沒有直接接觸仍會電偶腐蝕嗎？
會。緊固件、支架、軸承或機架也可完成電路，但兩材料仍須接觸同一電解液。沒有電氣連接或共同濕路徑時，只有靠近不能建立電偶。
不鏽鋼在氣缸接合處一定是陰極嗎？
不一定。確切合金與表面狀態決定陰、陽極行為，溫度與沉積也會改變。鈍態不鏽鋼在海水表中較高貴，不能只靠名稱指定其他環境的陰陽極。
鋁氣缸陽極處理能消除電偶腐蝕嗎？
不能。陽極處理可增加表面電阻，但孔、切邊、刮傷或螺紋會露出基材。大陰極旁的小濕缺陷會集中侵蝕，所以制定檢查與修復上限前要審查完整接合表面。
只靠電壓讀值能確認電偶腐蝕嗎？
不能。電位差只供篩選；電解液、表面、面積比及濕潤時間都影響結果。ASTM G71 因此採受控耦合測試。應結合材料、損傷圖、服務化學及共同電解液紀錄。
應在腐蝕氣動氣缸上加犧牲陽極嗎？
不能當臨時修補。陰極保護須有受控電流路徑，陽極材料、容量、位置、檢查與更換計畫都要工程設計。多數外部接合處可直接用材料相容或電氣隔離切斷耦合，以密封與排水移除電解液，並用清潔劑控制及可維護鍍層保護介面。
來源與技術參考資料
- AMPP，「電偶腐蝕」。用於電池行為、陽陰極反應、電偶序列脈絡及暴露面積比。擷取於 2026-07-23。
- ASTM International，「ASTM G71-81(2024)，電解液中電偶腐蝕測試與評估標準指南」。用於測試範圍、材料準備、指定電解液、暴露及評估邊界。擷取於 2026-07-23。
- ASTM International，「ASTM G82-98(2021)e1，預測電偶腐蝕性能之電偶序列建立與使用指南」。用於環境專屬序列及材料主動／鈍化狀態。擷取於 2026-07-23。
- NASA，「NASA-STD-6012A：太空飛行硬體腐蝕保護」，核准於 2022-03-23。用於暴露面積、異種金屬指引及總成驗證。擷取於 2026-07-23。
- 美國國防部，「MIL-STD-889C：異種金屬」，2016。用於隔離、排除電解液、接合密封、鍍層維護及面積比設計。擷取於 2026-07-23。
- 美國聯邦航空總署，「AC 43-4A：航空器腐蝕控制」，1991。用於腐蝕產物外觀、目視證據限制、排水及檢測脈絡。擷取於 2026-07-23。
