高速氣動滑台的過衝與整定時間分析

氣動滑台過衝是位置命令發出後,滑台超越已定義目標位置的最大行程。整定時間是從已定義的起始事件開始,直到位置進入並持續保持在指定公差帶內的時間間隔。在明確說明目標位置、起始事件、公差、觀察時間窗、負載、速度與停止方式之前,這兩項指標都沒有可比較的意義。

這項界定很重要,因為撞上實體端蓋的滑台不可能穿過端擋。觀察到的運動可能是撞擊與反彈,而不是伺服定位過衝。停在中間設定點的比例控制或伺服氣動軸,則屬於不同的控制問題。本指南說明如何量測這兩種情況,避免混為一談。

出版者與作者資訊可在關於我們頁面查看。如需提出技術修正或應用問題,請透過聯絡我們

重點摘要

  • 比較整定時間之前,先定義目標位置、公差帶與計時邊界。
  • 以同一時間基準記錄位置、兩側氣室壓力、閥命令與感測器狀態。
  • 檢核停止能量時,應使用進入緩衝區的速度與移動質量,不能只看平均速度。

過衝與整定時間實際量測的是什麼?

一項 2020 年的氣動定位實驗,以兩種不同公差帶報告整定時間:步階振幅的 2%,以及設定點周圍固定的 ±0.1 mm。兩項結果回答的是不同的驗收問題,因此任何整定時間數值在比較之前,圖面或測試計畫都必須先明確定義公差(Actuators,2020)。

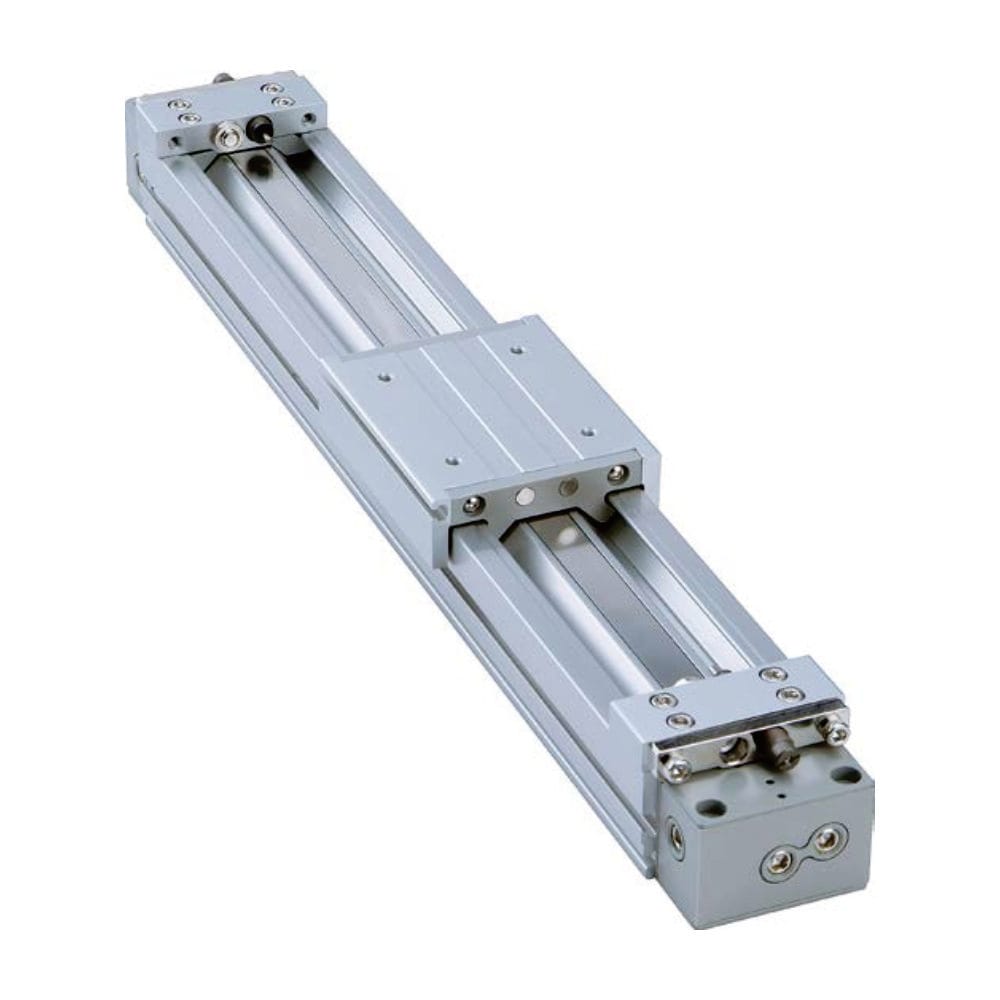

用於高速點對點運動的 MY1M 導向式無桿氣動滑台

對正向位置步階而言,過衝可寫成:

OS=xpeakxtargetOS = x_{\mathrm{peak}} - x_{\mathrm{target}}

OSOS 是過衝距離,xpeakx_{\mathrm{peak}} 是命令發出後量得的最大位置,xtargetx_{\mathrm{target}} 是命令指定的目標位置。若運動方向為負向,應沿命令方向套用相同定義,不要回報容易造成誤解的負值。

整定時間需要先定義公差帶 Δx\Delta x

Ts=tsettledt0T_s = t_{\mathrm{settled}} - t_0

t0t_0 是已定義的起始事件,例如控制器命令或開始減速。tsettledt_{\mathrm{settled}} 是此後位置在完整觀察時間窗內持續保持於 xtarget±Δxx_{\mathrm{target}} \pm \Delta x 內的最早時刻。必須說明觀察時間窗,才能避免忽略稍後發生的漂移或第二次反彈。

以下相關指標應分開處理:

指標 定義 重要性
峰值過衝 超越命令目標的最遠行程 顯示控制或停止時的位移偏差
反彈振幅 接觸或壓縮達峰值後的反向行程 揭示撞擊與能量回傳
整定時間 進入並持續保持在指定公差帶內所需的時間 將運動表現連結到實際可用的循環時間
穩態誤差 最終位置減去命令目標位置 顯示暫態衰減後仍存在的偏差
重複精度 重複循環所得最終位置的分散程度 區分穩定偏移與隨機變異
感測器確認時間 從命令發出到感測器訊號通過確認條件的時間 代表 PLC 可見的事件,不一定等同機械穩定

依我們對上述兩種已發表公差定義的分析,同一條運動波形可能通過百分比公差帶,卻不符合固定公差帶。應保存原始波形,讓製程公差變更時仍可重新計算結果。

滑座尚未在機械上穩定之前,終端開關就可能先接通。若 PLC 在第一個訊號邊緣出現時立即推進製程,即使該軸看似達成電氣循環時間,機器仍可能把振動或負載誤差帶入下一道工序。應依製程需求確認感測器訊號,或在機械穩定確實重要的位置直接量測位置。

哪些訊號必須記錄在同一時間基準上?

一項 2026 年的氣缸摩擦實驗,同步記錄活塞位置、速度、兩側氣室壓力與摩擦力。這組量測項目說明了最低限度的診斷原則:必須先對齊命令、氣動反應與機械運動,才能判斷緩慢或不穩定的停止究竟來自閥、緩衝、空氣彈簧、控制器或導向機構(Actuators,2026)。

顯示目標位置、峰值過衝、公差帶與整定時間的位置波形

所有記錄通道都必須使用同一時鐘。PLC 趨勢記錄、編碼器控制器與獨立壓力記錄器各自都可能十分準確,但若時間戳記未對齊,仍會產生錯誤的因果順序。

訊號 要擷取的事件或數值 診斷價值
運動命令 輸出轉態與要求的目標位置 定義控制起始事件
閥命令或閥芯回授 電氣需求,以及可取得時經確認的切換狀態 區分控制器延遲與氣動延遲
端蓋側壓力 致動器接口處的上升壓力、峰值壓力與最終壓力 顯示驅動側壓力建立過程
對側壓力 排氣衰減、背壓與緩衝壓力 揭示排氣受限與困氣行為
位置 開始移動、速度、峰值位置、反彈與最終位置 提供過衝與整定指標
終端或位置感測器 第一個訊號邊緣、訊號脫離與確認後狀態 將實際運動連結到 PLC 順序控制
負載與溫度 實際負載、安裝方向與元件溫度 讓重複測試具備可比性

沒有適用於所有氣動滑台的通用最低取樣率。應依需要解析的最短暫態與最窄公差,選擇感測器頻寬、取樣間隔、位置解析度、壓力量程與抗混疊濾波。結果必須連同這些設定一起記錄。缺少量測鏈資訊的單一數字,無法作為可移轉的證據。

要建立完整的時間預算,必須區分閥切換、壓力建立、開始移動、行程運動、緩衝與感測器確認。閥反應時間一致性一文說明閥的時間邊界,高速氣缸規格檢查表則涵蓋完整的運動系統。

判讀四種波形特徵

一項氣缸端部緩衝實驗研究,在氣缸兩端都觀察到衝擊與振動,也顯示負載及供氣壓力會改變緩衝反應。實務上的重點是:可見的反彈是一種運動特徵,不能據此證明存在某個通用的空氣彈簧頻率,也不能直接斷定針閥設定錯誤(Kim 等人,2002)。

氣動滑台的四種位置波形特徵 垂直診斷圖依運動特徵與配套量測,區分端部硬撞、逐漸衰減的反彈、閉迴路振盪及低速黏滑。 調整設定前,先判讀運動特徵 將位置與命令及兩側氣室壓力比較 在實體端部發生硬撞 進入速度高、壓力峰值尖銳,並立即反向一次 檢查移動能量、緩衝範圍、擋塊接觸與結構 命令結束後出現衰減反彈 閥輸出穩定後仍多次反向,但振幅逐次縮小 檢查困氣容積、壓力振盪、阻尼與順應性 在目標位置周圍閉迴路振盪 位置每次越過設定點時,閥命令持續修正 檢查增益、延遲、死區、飽和、回授雜訊與速率限制 進入停止區前發生黏滑 氣室壓力累積與釋放時,位置呈現跳動式增量 檢查摩擦、潤滑、對準、導向負載與排氣節流穩定性 四種不同機制都可能造成相似的最終位置誤差
將位置波形與同步的壓力及命令波形比對。撞擊能量、空氣彈簧反彈、控制器振盪與黏滑,需要採取不同的修正方式。

可依下列方式區分診斷方向:

  • 終端出現尖銳撞擊時,應先檢查進入速度、移動質量、無效的緩衝行程、外部擋塊或機械結構。
  • 多次逐漸衰減的反向運動通常指向氣動或機械儲能,以及阻尼不足。
  • 閥持續反向修正通常指向控制增益、延遲、死區、飽和、感測器雜訊或不切實際的運動曲線。
  • 減速前出現跳動式運動通常指向密封摩擦、潤滑、側向負載、對準不良或流量控制不穩定。

空氣可壓縮性與氣缸反彈指南進一步說明困氣模型;排氣節流控制指南則說明排氣側的速度穩定性。這兩種機制都必須與控制器調校分開處理。

我們以同一組同步通道分析這四種運動特徵。真正能區分原因的證據不只是峰值,而是壓力、位置與閥命令是否依相同順序反向。

壓力與位置的相位關係,通常比單看峰值位置更有用。若閥輸出穩定後,端蓋壓力尖峰隨即引發反向運動,應檢查停止能量與困氣。若位置每次越過目標後都出現新的命令反轉,代表控制器仍在驅動振盪。

移動能量如何限制行程末端性能?

Parker 在 OSP-P 選型方法中指出,活塞開始進入緩衝時的速度通常比平均行程速度高約 50%。由於動能與速度平方成正比,若採用平均速度,可能會大幅低估內建緩衝或外部油壓緩衝器必須處理的能量(Parker OSP-P,檢索日期:2026-07-23)。

進入緩衝區時的平移動能為:

Ek=12mvc2E_k = \frac{1}{2}mv_c^2

EkE_k 是以焦耳表示的動能,mm 是以公斤表示的完整移動質量,vcv_c 是開始減速時量得的速度,單位為公尺每秒。完整移動質量應納入滑座、治具、工件、移動電纜,以及相關的等效旋轉慣量。

在減速距離內,吸能元件可能還必須承受持續的氣動推力與重力作用:

Estop=Ek+Fdrivesd+EgE_{\mathrm{stop}} = E_k + F_{\mathrm{drive}}s_d + E_g

FdriveF_{\mathrm{drive}} 是停止期間的淨驅動力,sds_d 是有效減速距離,EgE_g 是沿運動方向的重力作功。垂直、傾斜、旋轉或耦合負載,應採用所選氣缸或油壓緩衝器製造商的方法。這項初步檢核公式不能取代特定機型的能量曲線或每小時能量上限。

質量不變時,若 vcv_c 加倍,EkE_k 會變成四倍。速度不變時,質量加倍,動能也會加倍。動量仍會影響撞擊的力—時間歷程,但評估緩衝與油壓緩衝器容量時,首先應檢查的是能量。

工具氣壓缸選型緩衝能量計算器先估算動能、持續驅動作功、循環需求與安全裕度,再核對特定緩衝或油壓緩衝器的確切限制。緩衝能量 =(0.5 × 質量 × 速度² + 驅動功 + 重力功)× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

進行元件選型時,可接著參考氣缸應用之外部油壓緩衝器選型指南高速氣缸空氣緩衝指南。本文聚焦於量測反應與驗收邊界。

何時應調整緩衝、流量或控制器?

在所引用的 16 至 63 mm 缸徑範圍內,SMC 公布 MY1M 空氣緩衝行程為 12 至 37 mm,並針對 0.5 MPa 提供不同的質量—速度限制曲線。這些數值是特定產品的資料,不能視為所有氣動滑台通用的減速距離或壓力設定(SMC MY1M,檢索日期:2026-07-23)。

應根據波形選擇調整方式,不能只看症狀名稱:

證據 第一項工程處置 不可直接假設的事項
硬撞、進入緩衝區的速度高、緩衝壓力上升太晚 降低進近速度,並確認滑台確實進入有效緩衝行程 進一步關小針閥就能吸收無限能量
末段運動緩慢、困氣壓力高、完整行程延遲 重新查核該機型的確切緩衝啟用程序;若有規定,再逐步開啟針閥 完全關閉針閥是所有機型都安全的通用起始設定
速度會隨排氣壓力或消音器狀況改變 檢查排氣節流控制、閥流量、管路、接頭與排氣限制 只靠調壓器壓力就能控制速度
命令在設定點周圍持續反向 檢查控制增益、死區補償、濾波、飽和與運動曲線 機械緩衝能代替閉迴路控制器調校
壓力穩定,但位置呈階梯式移動 檢查摩擦、潤滑、對準、導向力矩與側向負載 換用更大的閥就能修正黏滑
外部擋塊在內建緩衝生效前就已接觸 依實際撞擊條件選定外部擋塊或油壓緩衝器的容量與位置 內建緩衝仍在吸收完整的停止事件

Parker 的 OSP-P 操作說明規定,該氣缸系列試運轉時先關閉緩衝針閥,再重新開啟約半圈,之後以低速測試並對照其質量—速度圖。這項程序只適用於文件涵蓋的產品,不能套用到所有緩衝設計(Parker OSP-P 操作說明,檢索日期:2026-07-23)。

若該軸採用比例控制或伺服控制,調校必須落在閥的流量、壓力、死區與反應限制內。輸入平滑或降低進近命令速度可減少過衝,但也可能延長上升時間。一項 2021 年使用開關閥的定位實驗顯示,控制器參數與負載改變時,上升時間及過衝也會不同;這再次說明,單一結果只適用於受測的系統與控制器(Actuators,2021)。

以矩陣測試負載、速度與壓力

SMC 的 MY1M 緩衝圖採用 0.5 MPa、水平碰撞條件,並為各缸徑與停止選項提供不同曲線。Parker 同樣將導向負載限制與端部緩衝圖分開。有效的驗收測試必須保留所選機型、安裝方向、負載、停止方式、動態壓力與速度等條件,不能把型錄中的單一門檻跨組件套用。

應以工作條件的極限建立測試矩陣:

  1. 確保測試安全。防護移動區域、控制儲存的氣動與機械能量,並遵循機器的試運轉程序。
  2. 建立基準。以保守速度記錄閥命令、兩個接口壓力、位置、感測器狀態、負載與溫度。
  3. 測試最大移動質量。納入治具、產品、滑座附件與拖鏈或服務管線。
  4. 測試最小移動質量。依最重產品調校的緩衝或控制器,在移除負載後可能呈現不同反應。
  5. 測試核准的最快運動。使用實際量得的緩衝進入速度,不要用行程除以總時間代替。
  6. 測試最低動態供氣壓力。在致動器運動期間於致動器端量測;上游調壓器壓力表無法顯示短暫的壓力驟降。
  7. 測試相關溫度與工作循環。讓元件溫度穩定,並以持續生產速率運轉。
  8. 重複足夠循環以顯示分散程度。回報個別數值或分布,不要只挑選最佳波形。
測試案例 固定或記錄的輸入 必要輸出
最大質量與速度 負載、安裝方向、流量設定、動態壓力 峰值過衝或反彈、整定時間、峰值壓力、感測器確認
最小質量 相同命令與停止方式 重複精度、反彈、控制器動作
最低動態壓力 生產流量需求與上游條件 行程時間、緩衝進入速度、最終位置
高溫與低溫工作狀態 元件溫度與循環次數 指標漂移與故障特徵
持續生產速率 完整機台順序與共用空氣需求 時間分布、壓力恢復、溫度、感測器漏失事件

不要用掩蓋另一項指標的方式改善單一指標。較慢的進近速度可能降低過衝,卻無法達成循環時間目標。較窄的公差可能揭露第一個感測器邊緣所掩蓋的漫長整定時間。提高供氣壓力,可能同時增加可用推力與停止負荷。每次變更後,都要記錄完整的驗收指標。

我們的團隊分析了上述製造商的選型邊界。每一套方法至少都分開兩項限制:先檢查負載與力矩能力,再檢查停止能力。滑台即使能承載負載,仍可能無法通過緩衝檢核。

驗收規格應包含哪些內容?

上述 2020 年定位研究執行了 16 次、每次增量 20 mm 的步階輸入,並報告最大過衝、平均整定時間與標準差。生產規格也需要同樣嚴謹:在判定合格或不合格之前,先定義命令順序、公差、重複次數、統計方式、負載案例與測試條件(Actuators,2020)。

應採用另一位工程師也能重現的要求:

在已定義的負載、安裝方向、空氣處理、致動器接口動態壓力、閥、管路、流量控制設定、停止硬體與穩定溫度下,執行指定運動命令。以同一時間基準量測位置與兩側氣室壓力。在規定的循環次數內,回報峰值過衝或反彈、進入指定公差帶後的整定時間、穩態誤差、重複精度與感測器訊號確認時間。

另須加入下列決定結果是否可用的欄位:

  • 氣缸、滑座、導向裝置、閥、緩衝、油壓緩衝器與感測器的確切訂購代碼;
  • 行程、起始位置、目標位置、方向、負載與負載偏距;
  • 命令曲線、流量控制設定、調壓器設定值與動態接口壓力;
  • 公差帶、觀察時間窗、計時起始事件與訊號確認邏輯;
  • 感測器類型、解析度、頻寬、取樣率、濾波設定與時鐘同步方式;
  • 元件溫度、環境條件、空氣品質、工作循環與暖機狀態;
  • 循環次數、排除循環的規則、數值分布與記錄到的最差值;
  • 撞擊、反彈、過衝、整定、最終誤差、壓力、噪音與感測器狀態的驗收限值。

最容易移轉的指標,往往不是單一整定時間數值,而是一套波形資料加上明確的計算規則。這套資料可讓維護人員日後區分緩衝漂移、排氣堵塞、壓力損失、導向磨耗、感測器位移或控制器變更,不必猜測原始數值的真正含義。

氣動滑台過衝與整定時間常見問題

Parker 提出的緩衝進入速度高約 50% 警示,以及 SMC 依機型分開的質量—速度曲線,都說明沒有適用於所有滑台的通用過衝或整定目標。可接受數值必須取決於製程公差、停止方式、所選硬體、控制架構,以及在核准工作範圍內執行的可重複測試。

氣動滑台可接受的過衝量是多少?

應以產品、治具、感測器感測範圍、間隙與下一道製程允許的最大位移量為準。伺服軸可能有指定的位置公差帶;抵達實體端擋的滑台則可能需要限制反彈量。不要套用通用的毫米數值,應明確列出目標、方向、公差與量測方法。

氣動滑台的整定時間從何時開始計算?

必須明確定義起始事件,例如控制器命令、開始減速、首次進入感測器視窗,或其他製程事件。從命令到整定的時間包含閥切換與壓力建立延遲,而從減速到整定的時間不包含這些延遲。比較不同設定或生產漂移時,必須一致使用同一個計時邊界。

終端感測器能證明滑台已經穩定嗎?

不能單靠感測器判定。感測器只能證明其切換條件已成立;訊號保持接通時,滑座仍可能持續移動、反彈或撓曲。應將感測器邊緣與位置資料比對,並定義製程所需的訊號確認時間。若驗收要求是機械穩定,應直接量測位置。

提高供氣壓力能減少過衝嗎?

不一定。壓力會改變加速度、可用推力、氣室剛性、流動條件與減速期間輸入的能量,可能縮短某一段時間,卻同時增加撞擊負荷。應量測氣缸兩個接口的動態壓力、遵守所有元件額定值,並從源頭修正流量限制、緩衝容量、負載或控制器行為。

何時需要外部油壓緩衝器?

當應用超出所選氣缸的緩衝曲線、由機台外部擋塊決定停止位置,或需要獨立額定的能量吸收元件時,應使用外部油壓緩衝器。選型必須依據撞擊速度、完整移動質量、持續驅動力、有效行程、安裝方向、每小時循環次數、溫度及製造商的確切限制。
