氣缸應用外部緩衝器選型計算指南

Q: 外部緩衝器選型要檢查哪些能量值？

必須檢查單次事件能量與每小時能量。單次能量包含移動質量的動能，以及減速期間氣缸推力、重力、彈簧或其他持續作用力所做的功。

Q: 為什麼撞擊速度比氣缸平均速度更重要？

動能與撞擊速度平方成正比，而且氣缸可能在行程中加速。總行程距離除以時間包含加速與緩衝，未必代表接觸緩衝器時的速度。

Q: 較大的緩衝器一定能取代較小的型號嗎？

不一定。除了能量容量，候選型號還必須符合撞擊速度、等效質量、行程、回位時間、溫度、安裝與環境限制。

Q: 每個外部緩衝器都需要獨立機械止擋嗎？

不一定。部分型號要求在指定尺寸設置外部剛性止擋，其他型號有不同安裝要求。必須依精確產品圖面與手冊執行。

Q: 兩支緩衝器可以並聯安裝嗎？

製造商允許且結構可確保同時、同軸、均等接觸時可以。若支架撓曲、撞塊角度、公差或時序使其中一支先接觸，就不能假設平均分載。

外部緩衝器選型不能在元件可承受一次移動負載動能時就宣告完成。有效選型還必須納入減速期間的氣缸推力、適用時的重力、每小時衝擊次數、撞擊速度、等效質量、緩衝器行程、回位時間、溫度及製造商安裝限制。

實務方法是先計算每次事件與每小時能量，再以特定型錄型號逐一篩查其餘極限。最後必須在實際安裝機器的最不利可信負載與速度下驗證。緩衝器只是停止系統的一部分；它不能取代安全控制、防護裝置，或所選產品規定的剛性止擋。

重點摘要

同時計算動能，以及緩衝器行程內持續推動負載的作用力所做的功。

至少核對六項型錄極限：單次事件能量、每小時能量、撞擊速度、等效質量、行程及回位時間。

放行前確認溫度、對準、側向負載、安裝強度、調整設定及任何必要的剛性止擋。

外部緩衝器選型前需要哪些輸入資料？

ACE 把每循環動能、推進能量、每循環總能量、每小時總能量、等效質量及緩衝器行程列為工業緩衝器的核心選型量。因此，只有氣缸缸徑與壓力不足以決定緩衝器（ACE Controls，查閱於 2026 年）。

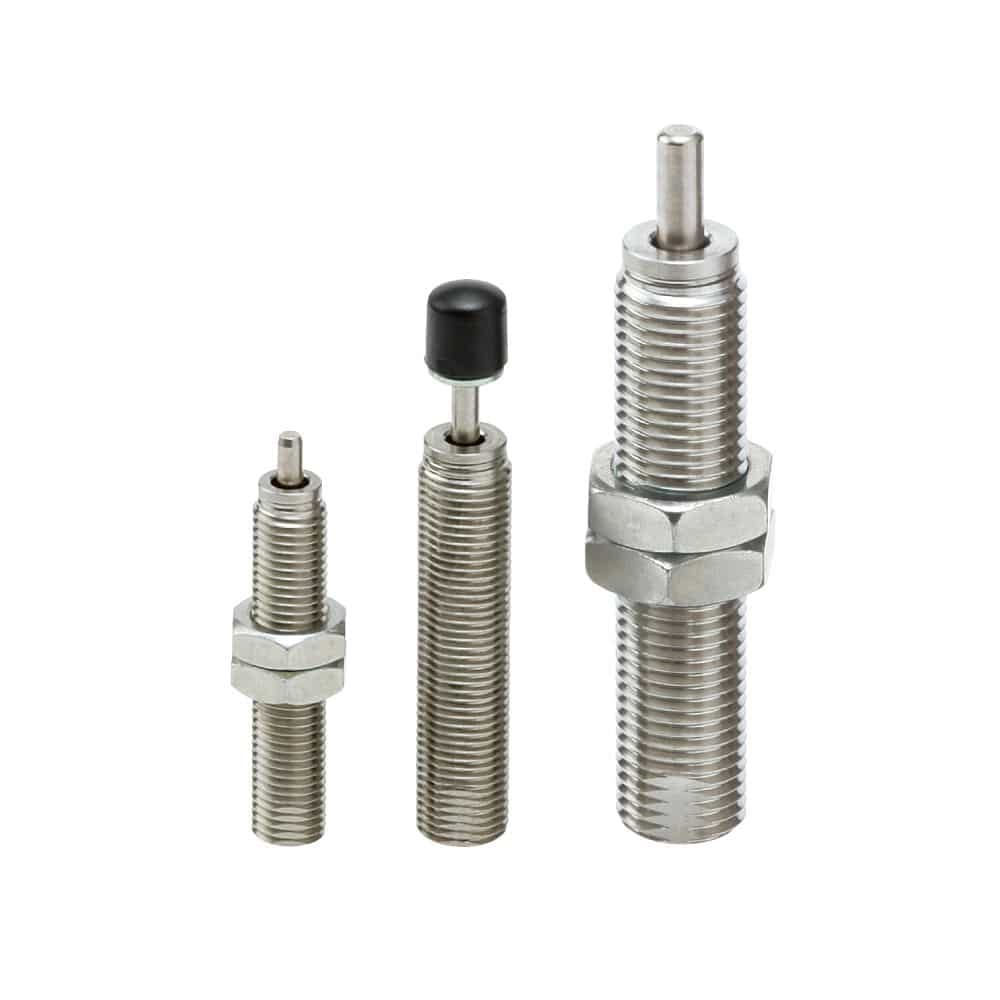

用於氣缸行程末端減速的螺紋式工業緩衝器

開啟型錄前，先建立輸入資料表：

輸入量	選型用途	核對內容
移動質量， $m$	動能	納入負載、滑台、治具、支架及其他平移質量
撞擊速度， $v$	動能與速度極限	在接觸點附近量測；不要以完整行程平均速度代替
推進力， $F_p$	減速期間增加的功	納入持續作用的氣缸推力、彈簧、驅動及製程力
緩衝器行程， $s$	推進功與平均力估算	使用所選型號的有效行程，不是機器可用空間
安裝方向， $\theta$	重力功	說明重力協助或阻礙運動
每小時事件數， $c$	熱容量檢查	使用最高持續產能，包含重複行程
環境及局部溫度	密封與熱極限	納入附近烘箱、沖洗、機箱熱及受限氣流
負載路徑與安裝空間	機械整合	確認同軸接觸、支架剛性、側向負載、維修空間及止擋位置

對加速機構而言，撞擊速度可能高於距離除以時間的結果。ACE 指出，在部分加速運動計算中，最終撞擊速度可能是平均速度的 1.5 至 2 倍；只有無法實測速度時才可把它當成製造商指引，不可視為通用倍數（ACE Controls，查閱於 2026 年）。

最重要的輸入往往不是質量，而是接觸後仍持續作用的力。若氣缸在整個緩衝器行程內持續推動，僅以 $\frac{1}{2}mv^2$ 計算能量，可能選出雖通過動能檢查、實際卻過熱或觸底的型號。

若撞擊速度仍不確定，可先利用高速氣缸規格檢查表與氣缸速度計算指南確認氣缸中段速度及緩衝行為。

如何計算單次衝擊與每小時能量？

計算四個相互關聯的值：每循環動能、每循環推進能量、單次事件總能量，以及每小時總能量。ACE 在核對等效質量與行程前依此順序計算，因此單次衝擊容量必須與持續熱容量分開（ACE Controls，查閱於 2026 年）。

先計算致動器接觸緩衝器瞬間的平移動能：

E_k = \frac{1}{2}mv^2

$E_k$ 是焦耳為單位的動能， $m$ 是公斤為單位的總平移質量， $v$ 是公尺每秒為單位的撞擊速度。

再計算緩衝器行程中淨推進力增加的功：

E_p = F_p s

$E_p$ 是焦耳為單位的推進功， $F_p$ 是持續把負載推入緩衝器的淨力，單位為牛頓， $s$ 是公尺為單位的緩衝器行程。氣缸不要直接套用理論缸徑面積推力：運動期間主動氣口壓力可能下降、排氣背壓可能反向作用，機器摩擦也可能朝任一方向。應採用可辯護的應用最不利作用力並說明假設。

對傾斜或垂直直線運動，停止距離內的重力功可表示為：

E_g = \pm mgs\sin\theta

重力把負載推得更深入緩衝器時， $E_g$ 為正；重力阻礙該運動時為負。 $g$ 是重力加速度， $\theta$ 是由水平線量起的行程角度。

一次緩衝事件必須耗散的能量為：

E_{\mathrm{event}} = E_k + E_p + E_g

持續循環時還要計算每小時能量：

E_{\mathrm{hour}} = E_{\mathrm{event}}c

$E_{\mathrm{hour}}$ 是焦耳每小時為單位的能量， $c$ 是每小時緩衝事件數。這項熱檢查與單次衝擊檢查分開：元件可能承受一次衝擊，卻在生產循環中超過每小時散熱額定值。

單次事件能量結合運動動能與停止行程內新增的功；循環頻率再把結果轉換成每小時熱負載檢查。

緩衝器型錄使用的等效質量為：

m_e = \frac{2E_{\mathrm{event}}}{v^2}

$m_e$ 是公斤為單位的等效質量。由於緩衝器還要處理氣缸推力或其他推進力增加的能量，它可能大於實體質量。Parker 把等效重量描述為納入推進力影響的量，並與能量一同作為選型邊界（Parker，查閱於 2026 年）。

初步檢查負載路徑時，平均停止力為：

F_{\mathrm{avg}} = \frac{E_{\mathrm{event}}}{s}

$F_{\mathrm{avg}}$ 只是緩衝器行程內的平均值，不是峰值，不能單獨用來設計安裝支架、螺栓、機架、活塞桿或導引滑台。應使用製造商反作用力資料及適合機器的結構分析。

工具氣壓缸選型緩衝能量計算器估算動能、持續驅動功、單次事件能量、每小時能量及型錄容量使用率，再篩選確切緩衝器型號。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

計算範例：SMC 的 9.9 J 氣缸止擋

SMC 緩衝器選型範例採用 20 kg 負載、0.7 m/s 速度，由缸徑 40 mm、壓力 0.5 MPa 的氣缸驅動。動能為 4.9 J，氣缸推力功為 5.0 J，合計 9.9 J，等效質量為 40 kg（SMC，查閱於 2026 年）。

動能可直接核算：

E_k = \frac{1}{2}(20)(0.7)^2 = 4.9\ \mathrm{J}

加上 SMC 列出的 5.0 J 推進功：

E_{\mathrm{event}} = 4.9 + 5.0 = 9.9\ \mathrm{J}

等效質量檢查為：

m_e = \frac{2(9.9)}{(0.7)^2} \approx 40.4\ \mathrm{kg}

與型錄四捨五入後 40 kg 的小差異，來自中間值只顯示到小數一位。這個例子說明，只按 20 kg 實體負載選型會漏掉持續氣缸推力的影響。

計算仍不能直接指出有效產品。SMC 程序接著要依所選系列與型號核對碰撞速度、工作頻率、環境溫度及氣氛。現行網頁型錄顯示 RB、RBL 與短型 RBQ 系列的能量及行程範圍差異很大，因此系列名稱不能取代型號資料表（SMC RB 系列，查閱於 2026 年）。

為什麼等效質量會淘汰能量相符的緩衝器？

因為 Parker 把等效質量當成獨立型錄範圍，所以即使能量相符，型號仍可能被淘汰。Parker 指出兩種不匹配症狀：等效重量太小會造成起始力過高，太大則可能在行程末端產生過高落座力（Parker，查閱於 2026 年）。

兩套機構可能具有相同單次能量，卻有截然不同的作用力歷程。輕而快的負載在高速度下集中能量；較重、較慢的負載則可能在整個緩衝行程內持續受到較大氣缸推力。內部節流曲線必須同時適合能量與等效質量範圍。

把等效質量視為曲線形狀檢查，而不是另一個容量值。能量回答「必須耗散多少」；等效質量協助製造商判定「應以何種減速曲線完成」。因此，實體更大、能量額定值更高的元件不一定是更安全的替代品。

對可調式緩衝器，調整症狀是有用證據。Parker 工業緩衝器指引區分行程起始處的硬衝擊與行程末端的硬落座，並要求朝相反方向調整。應依確切型號程序操作，試車後鎖定設定；不可從另一系列推測調整方向（Parker，查閱於 2026 年）。

如何選擇確切的緩衝器型號？

確切型號必須通過十項應用檢查，涵蓋能量、速度、等效質量、行程、回位、溫度、負載路徑、止擋配置及環境。ACE 型號頁面分別公布這些極限，證明產品系列額定值不能驗證實際安裝元件（ACE Controls A3X12，查閱於 2026 年）。

為每個候選型號建立符合性表。只有在相同安裝與環境假設下，應用值落在所有公布極限內，型號才算通過。

型錄檢查	應用值	必要判定
單次事件能量	$E_{\mathrm{event}}$	不得超過型號的每循環容量
每小時能量	$E_{\mathrm{hour}}$	不得超過型號持續散熱容量
撞擊速度	實測或可辯護計算的 $v$	必須位於規定最小與最大範圍內
等效質量	計算的 $m_e$	必須位於型號等效質量範圍內
行程	所選型號有效 $s$	必須符合停止距離與機器空間需求
回位時間	下次衝擊前的時間	柱塞再次受撞前必須完全回位
溫度	最不利局部工作範圍	必須位於型號公布極限內
側向負載與撞擊角度	安裝幾何	必須符合型號的軸向負載或轉接器要求
剛性止擋	型號特定要求	依公布尺寸設定止擋位置
環境	流體、切屑、粉塵、沖洗	視需要選擇密封、材料、防護或其他系列

例如 ACE A3X12 頁面會公布每循環及每小時能量極限、等效重量範圍、回位時間、撞擊速度範圍、溫度範圍、側向負載允許值及外部剛性止擋說明。這些數值只適用該型號；它們示範工程師應核對哪些欄位，不能轉用到其他元件（ACE Controls A3X12，查閱於 2026 年）。

除非製造商或已驗證設計標準要求，否則不要任意使用「只用 70% 容量」規則。通用倍數無法修正漏算推進力、錯誤撞擊速度、每小時循環過多或等效質量不匹配。若負載與速度會變化，應計算每個可信組合，並針對每項型錄極限選用最不利結果；同一工作點未必主導每一列。

外部緩衝器選型比完整的行程末端風險評估更窄。比較整台機器的內部緩衝、外部緩衝器、橡膠擋塊與機械止擋時，請使用行程末端作用力與能量指南。

安裝與試車有哪些要求？

安裝與試車需要八項控制，從剛性反作用結構到檢查空間。ACE 表示並聯使用的元件必須完全平行安裝；Parker 則公布型號特定止擋與調整說明。因此，對準與最終設定仍屬產品層級檢查（ACE Controls，查閱於 2026 年；Parker，查閱於 2026 年）。

緩衝器應在能量計算採用的位置，沿剛性負載路徑正面接觸移動件。偏心會在柱塞上產生側向負載，柔性支架則增加不受控位移並改變實際減速曲線。應核對所選製造商允許的撞擊角度，必要時使用認可的側向負載轉接器。

安裝與放行應包含：

剛性反作用結構： 依公布反作用資料與可信峰值負載設計支架、螺栓及機架，不可只看 $F_{\mathrm{avg}}$ 。
軸向接觸： 在行程最後一段讓撞擊面與緩衝器軸線對準。應修正滑台或氣缸側向負載，不要要求緩衝器導引機構；另見線性氣缸側向負載指南。
明確接觸點： 確保撞塊在所有公差、磨耗與負載條件下都能接觸緩衝器，且不撞到本體或支架。
規定時設置剛性止擋： 依精確產品圖面設定位置，不要假設緩衝器本身就是機器結構端擋。
回位驗證： 在最高循環頻率下確認柱塞於下次衝擊前完全回位。
熱驗證： 以最不利條件持續循環後，確認應用仍在製造商溫度及每小時能量極限內。
調整控制： 依型號試車順序，審慎接近最終生產設定，鎖定並記錄。
檢查空間： 預留檢查洩漏、損壞、鬆動零件、柱塞回位、對準及止擋位置的空間。

ACE 說明，工業液壓緩衝器把油液壓過節流孔，將動能轉換成熱；並警告多支元件並聯時必須完全平行安裝（ACE Controls，查閱於 2026 年）。

不要假設兩支緩衝器會平均分載。公差、支架撓曲、撞塊角度與時序可能讓其中一支先接觸。ACE 的計算方法只在其並聯安裝方式下，才把能量與等效質量除以並聯數量；應使用製造商認可配置並驗證同時、對準接觸（ACE Controls，查閱於 2026 年）。

依我們審查氣缸止擋應用的經驗，最快速有效的試車紀錄是一頁表格，包含實測撞擊速度、實際移動質量、壓力或推進力假設、型號、止擋尺寸、調整位置、循環頻率及最終溫度觀察。缺少這份紀錄時，後續維護人員往往只能猜測調整方式。

內部空氣緩衝仍可用於日常氣缸減速，但其可用吸能能力取決於氣缸、緩衝設計、壓力、速度與調整。氣動緩衝指南與高速空氣緩衝指南說明另一條選型路徑。

外部緩衝器選型流程

從衝擊定義到文件化放行，依序通過七道關卡。SMC 在計算能量後檢查碰撞速度、循環頻率、環境溫度與氣氛，ACE 另加入等效質量與行程。因此，候選型號必須同時通過型錄極限與實機行為檢查才算完整（SMC，查閱於 2026 年；ACE Controls，查閱於 2026 年）。

任何型錄或安裝檢查得到「否」，都表示候選型號尚未驗證：應重新計算應用、改選型號、增加受控停止距離、降低速度或推力、修改安裝，或取得製造商書面指引。

只有在已定義的最不利可信工況下，同時通過型錄篩查與實機檢查，選型才算完成。

移動負載、氣缸壓力、速度設定、行程位置、循環頻率、安裝幾何或緩衝器型號改變時，都要重新計算。僅用於緊急狀況的安全緩衝器，與適合持續生產循環的元件屬不同產品類別，不可混用工作循環假設（ACE Controls，查閱於 2026 年）。

外部緩衝器選型常見問題

SMC 計算範例檢查的不只有焦耳數，Parker 型錄也以等效重量控制減速曲線。因此，以下回答會區分初步能量計算、型號選型與實機驗證（SMC，查閱於 2026 年；Parker，查閱於 2026 年）。

外部緩衝器選型要檢查哪些能量值？

必須檢查單次事件能量與每小時能量。單次事件能量包含移動質量的動能，以及減速期間氣缸推力、重力、彈簧或其他作用力所做的功。每小時能量則以持續事件數乘上該結果，篩查緩衝器連續散熱能力。

為什麼撞擊速度比氣缸平均速度更重要？

動能與撞擊速度平方成正比，而且氣缸可能在行程中加速。總距離除以完整行程時間也包含加速與緩衝，因此未必代表接觸速度。應盡量在緩衝器附近量測，並讓工作點保持在所選型號撞擊速度範圍內。

較大的緩衝器一定能取代較小的型號嗎？

不一定。候選型號需要足夠能量容量，還必須符合撞擊速度、等效質量、行程、回位時間、溫度、安裝及環境要求。Parker 指出，等效重量不匹配會造成過高起始力或落座力，所以實體更大、焦耳額定值更高的元件仍可能無法良好減速。

每個外部緩衝器都需要獨立機械止擋嗎？

並非每種設計都採相同止擋配置。部分型號要求在指定尺寸設置外部剛性止擋，其他型號有不同安裝說明。應遵循確切產品圖面與手冊，不可假設緩衝器內部終點能承受機器結構端擋負載。

兩支緩衝器可以並聯安裝嗎？

製造商允許且結構可確保同時、軸向、均等接觸時可以。ACE 計算方法會在並聯元件間分配應用量，但要求精確平行安裝。若支架撓曲、撞塊角度、公差或時序使其中一支先接觸，就不能假設平均分載。

資料來源與技術參考

ACE Controls，工業緩衝器設計計算基礎，查閱於 2026 年 7 月 19 日。
ACE Controls，工業緩衝器，查閱於 2026 年 7 月 19 日。
ACE Controls，A3X12 型號資料，查閱於 2026 年 7 月 19 日。
Parker，緩衝器工程型錄 AU08-1022-1，查閱於 2026 年 7 月 19 日。
Parker，工業緩衝器型錄 0900P，查閱於 2026 年 7 月 19 日。
SMC，緩衝器型號選型範例，查閱於 2026 年 7 月 19 日。
SMC，RB 系列網頁型錄，查閱於 2026 年 7 月 19 日。
SMC，緩衝器選型軟體，查閱於 2026 年 7 月 19 日。
