零下溫度氣動氣缸的設計考量
零下溫度氣動氣缸應以完整且有文件依據的配置選型，而不是先選標準氣缸，日後再替換耐寒密封件。真正的規格包含環境與壓縮空氣溫度、密封件、潤滑脂、緩衝、感測、防塵圈、安裝、空氣品質、速度、壓力，以及冷啟動驗收測試。
目前型錄中的差異很明顯。SMC 的 -XB7 耐寒選項額定範圍為 -40°C 至 70°C，但會更換密封材料與潤滑脂，並排除數種標準配置。Festo 與 Parker 也提供 -40°C 氣缸變型，但選項組合與附件限制各不相同 （SMC；Festo；Parker）。
重點摘要
-40°C額定只適用於文件所列的型號與選項組合。- SMC 的 -XB7 規格會更換密封件與潤滑脂，並可能排除開關、緩衝器與氣路潤滑。
- 讓壓力露點低於壓縮空氣會到達的最低溫位置，然後以冷浸泡啟動測試證實性能。
完整氣缸必須承受什麼溫度？
SMC 將 -XB7 額定為 -40°C 至 70°C，而 Festo 將 CRDSNU-TT 列為 -40°C 至 80°C （SMC；Festo）。這些特定型號的環境溫度範圍，並不代表每一種氣動氣缸都能在 -40°C 運轉。
先把常被壓縮成一個說法的幾種溫度分開：
| 溫度輸入 | 代表意義 | 驗證位置 |
|---|---|---|
| 最低環境溫度 | 安裝部件周圍最冷的空氣 | 氣缸本體、閥島、感測器、管路、接頭與外殼 |
| 最低介質溫度 | 進入氣缸的壓縮空氣最低溫度 | 使用點溫度量測與部件資料表 |
| 冷浸泡溫度 | 預期最長停機後的溫度 | 第一次命令前記錄的本體與附件溫度 |
| 連續操作溫度 | 正常循環達到的溫度 | 生產穩定後的溫度趨勢 |
| 短暫瞬態 | 膨脹、排氣或快速循環期間的局部冷卻 | 氣缸接口與排氣端的測試資料 |
僅看現場天氣最低溫並不足夠。冷凍庫內的氣缸可能維持穩定溫度；戶外致動器則可能遇到風、輻射冷卻、凍雨與長時間閒置。壓縮空氣也可能達到與周圍本體不同的溫度。
為每項條件定義可信的最低值，再加入考慮感測器不確定性、局部冷點、啟動瞬態與漏掉一次行程後果的專案裕度。裕度應寫入規格，不要藏在「冬季化」這類非正式標籤中。
零下額定氣動氣缸是精確的訂購配置，其文件化限制涵蓋指定的環境、介質、啟動、壓力、速度與工作條件。如果資料表只涵蓋氣缸本體，整個安裝總成尚未完成資格確認。
驗證完整的低溫配置
SMC 的 -XB7 型錄指定低溫丁腈橡膠密封件與耐寒潤滑脂，也說明無法安裝自動開關、沒有氣墊緩衝版本，且不得使用氣動系統潤滑 （SMC）。因此，單一溫度數字無法描述完整配置。
根據我們對目前 SMC、Festo 與 Parker 選項表的分析，共同標示的 -40°C 並不代表共同的配置。應把完整訂購代碼視為耐溫額定項目。基礎系列可能有數十種組合，但低溫後綴可能排除其中一些。以 Festo 為例，其資料顯示 CRDSNU-TT 選項與某些防塵圈、活塞桿、端蓋、耐熱及危險區變型之間存在相容性限制 （Festo）。
在發出採購訂單前建立配置登錄表：
| 項目 | 應要求的證據 | 常見疏漏 |
|---|---|---|
| 氣缸型號與後綴 | 完整訂購代碼與溫度範圍 | 報價時引用標準系列，而不是耐寒變型 |
| 活塞與活塞桿密封件 | 配方、輪廓、壓力、速度與介質核准 | 只寫聚合物家族名稱 |
| 潤滑脂 | 製造商核准的產品或工廠選項 | 加入通用低傾點油品 |
| 緩衝或緩衝墊 | 低溫選項的可用性與能量上限 | 假設標準緩衝仍然可用 |
| 磁鐵與位置開關 | 磁鐵、開關、電纜與連接器各自的最低溫度 | 檢查氣缸卻沒檢查感測器 |
| 防塵圈或刮塵器 | 污染物類型與選項相容性 | 加入與低溫選項衝突的硬式刮塵器 |
| 安裝件與聯接器 | 對準、關節活動、材料與溫度額定 | 將收縮中的結構剛性連接 |
| 閥、管路、接頭與消音器 | 環境／介質限制與流量性能 | 把致動器當成孤立部件 |
哪個部件最容易被漏掉？感測器是很有力的候選。Parker 的 P1D 低溫氣缸標示可達 -40°C，但同一份型錄提醒，多數相關感測器只規格到 -25°C （Parker P1D）。氣缸本身可以運作，但超出溫度範圍的位置開關仍可能讓機器停機。
同一規則也適用於無桿氣缸。如果需要滑台、導向件、密封帶、磁鐵、減震器或電纜拖鏈，每個項目都需要自己的文件化限制。若應用中可能混淆聯接磁鐵與位置感測磁鐵，請參閱內部磁鐵設計與位置感測器精度指南。
零下氣缸應使用哪些密封件與潤滑脂？
Parker 的 O 形環手冊列出一般用途丁腈橡膠約 -34°C、低溫丁腈橡膠約 -55°C、聚氨酯約 -40°C，以及氟橡膠約 -26°C 的下限 （Parker O 形環手冊）。這些範圍是篩選資料，不是對動態氣動密封件的核准。
密封性能取決於確切配方、硬度、幾何、壓縮量、表面粗糙度、壓力、速度、潤滑、介質與熱歷史。「FKM」、「NBR」或「PTFE」本身都不是完整規格。某種材料即使保持化學相容性，在特定動態密封輪廓中仍可能變得過硬，導致起動壓力或洩漏不符合要求。
Parker 的低溫 P1F 選項示範了適當的證據層級：它說明密封件已驗證可在低至 -40°C 的條件下連續運轉，並搭配特別配製的潤滑脂 （Parker 氣動致動器型錄）。SMC 同樣將 -XB7 描述為密封件與潤滑脂的組合變更，而不是只替換密封件。

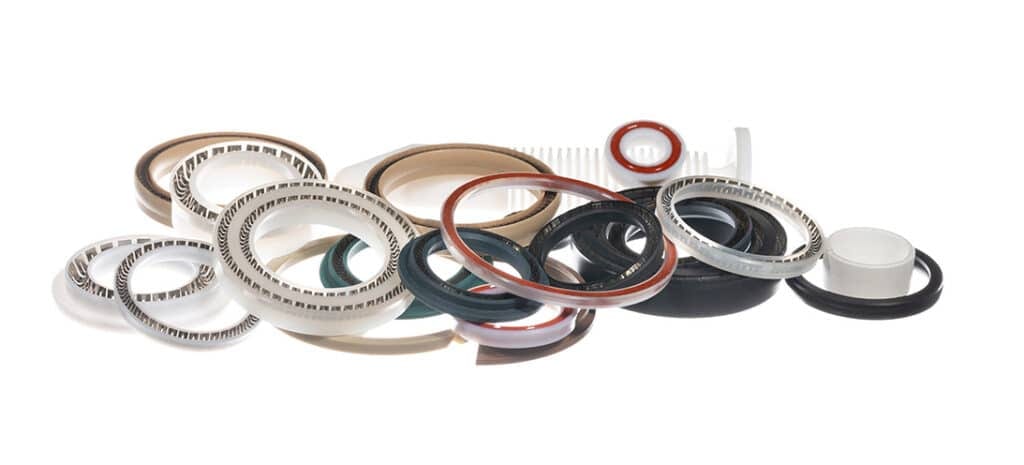

PTFE 可以降低摩擦並保留有用的低溫特性，但許多 PTFE 氣動密封件依靠彈性體增能件。增能件、配合表面、安裝方法與壓力方向仍屬於設計的一部分。因此，上圖應視為密封結構範例，而不是任何 PTFE 零件都適合任何低溫氣缸的證明。
請依以下選型順序：
- 向氣缸製造商要求核准的低溫密封件與潤滑脂選項。
- 確認確切選項涵蓋所需的壓力、速度、工作條件、介質與洩漏限制。
- 檢查潤滑脂與密封件、導向件、塗層、製程限制及任何下游排氣要求的相容性。
- 確定致動器是工廠潤滑、免潤滑，還是設計為持續使用氣路潤滑。
- 取得完整型號代碼所對應的正確備用密封件套件與潤滑脂規格。
不要只因機器處於低溫就加裝氣路潤滑器。SMC 明確要求其 -XB7 版本不要使用氣動系統潤滑。Festo 的 CRDSNU 型錄表示可以使用潤滑操作，但一旦開始就必須持續潤滑。這兩個例子已足以否定通用的冬季潤滑規則。
更廣泛的溫度與氣缸密封件選型指南說明配方選擇如何隨高溫與低溫工況改變。對低溫氣缸而言，製造商驗證過的密封件套件應優先於通用材料表。
防止水在氣缸處結冰
Atlas Copco 表示，冷凍式乾燥機通常可提供 3°C 的壓力露點，而吸附式乾燥機可達 -40°C；它也提醒不要在低於冰點的環境中運轉冷凍式乾燥機 （Atlas Copco）。-40°C 氣缸無法補救含水的壓縮空氣。
壓力露點是水蒸氣在指定壓縮空氣壓力下開始凝結的溫度。讓它低於壓縮空氣與內部通道會達到的最低溫度，並加入可涵蓋乾燥機變化、量測不確定性、需求峰值與最長停機時間的工程裕度。
應在哪裡檢查這個數值？在乾燥機出口與關鍵使用點量測。遠端戶外支路可能因排水器故障、液體夾帶、未保溫的低點、旁通閥未關閉，或維護時帶入水分，而收到比預期更潮濕的空氣。
乾燥機選型屬於壓縮空氣系統設計，不是氣缸訂購代碼的一部分。寒冷天候氣動系統指南詳細涵蓋乾燥機、排水器、過濾器、配管、伴熱與冬季試運轉。壓力露點指南則說明 PDP 與大氣露點的差異。
在氣缸介面記錄：
- 在指定壓力與取樣位置的要求壓力露點；
- 量得的最低介質與本體溫度；
- 最大需求期間的過濾器與乾燥機壓降；
- 排水器類型、防凍措施與測試方法；
- 可接受的粒子與油含量，不只是水含量；
- 露點或溫度接近限制時採取的措施。
ISO 8573-1:2010 將粒子、水與油視為獨立的壓縮空氣純度類別 （ISO）。因此，「乾淨、乾燥的空氣」這項要求並不完整。應為每種污染物寫明相關類別或數值限制，並標示量測位置。
安裝與附件如何因應低溫？
Festo 的 CRDSNU-TT 系列涵蓋 12 至 100 mm 缸徑與最長 500 mm 行程，但選項限制取決於型號 （Festo CRDSNU）。在這個尺寸範圍內，安裝誤差與差異收縮可能造成非常不同的活塞桿、軸承與密封件負載。
冷卻會改變尺寸。變化可能很小，但長框架、剛性安裝的氣缸、帶導向的負載與偏置聯接器，可能把小幅差異位移轉化為側向負載。不要以指定通用的額外溝槽深度或間隙來解決。氣缸製造商負責內部公差；機械設計者負責安裝幾何。
檢查以下介面：
- 安裝中心距：確認框架與氣缸收縮時，不會把活塞桿拉離軸線。
- 活塞桿連接：在確實可能出現角度或徑向不匹配的位置，使用核准的自對準聯接器或關節接頭。
- 外部導向：讓導向件承受側向負載，使氣缸專注於推力。
- 硬擋塊：確認低溫收縮不會在氣缸到達預期端點前移動擋塊。
- 緩衝：確認低溫變型仍保有需要的緩衝或外部減震器配置。
- 電纜與管路佈線：檢查最低溫度下的最小彎曲半徑與彎折等級。
- 防腐蝕：將鹽分、冷凝水、沖洗與凍融暴露分別納入考量，不要只看溫度。
最有用的公差審查，是在暖態與冷態極限下，對氣缸安裝點、外部導向件與負載連接進行尺寸鏈分析。這能顯示熱位移是由預期的接頭吸收，還是轉化為軸承負載。側向負載指南進一步說明機械症狀。
不要依賴快速循環來加熱對準不良或受冰限制的致動器。意外解凍而突然動作的氣缸可能造成運動危害。任何外殼加熱器或伴熱也必須符合電氣區域分類、防護、超溫保護與部件製造商的說明。
如何在生產前驗證冷啟動？
SMC 將其訂製規格中所述的 -XB7 版本活塞速度限制為 50 至 500 mm/s，並要求使用者洽詢 SMC 的維護間隔 （SMC -XB7）。這說明室溫型錄循環無法驗證低溫工況。
冷浸泡資格確認是在完整總成指定位置穩定到目標溫度後進行的受控測試。設備進入冷凍室或冬季現場前就要寫好計畫。先約定停留時間、負載、壓力、循環曲線、儀器、驗收限制與恢復程序。
建立暖態基準
在機器狀態良好時，記錄洩漏、起動壓力、驅動側與排氣側壓力、完整行程時間、端點訊號、緩衝行為、負載與環境溫度。沒有這個基準，就很難解讀冷態結果。
對完整總成進行冷浸泡
讓氣缸、閥、管路、接頭、感測器、負載與安裝結構浸置足夠時間，使指定位置穩定。記錄實際溫度。冷凍室外的空氣溫度，不能證明潤滑脂、端蓋或負載結構已達到目標。
安全執行第一次命令動作
讓人員離開危險區，並遵循機器核准的啟動程序。記錄預期最長停機後的第一次動作，不要只記錄摩擦與氣動加熱已改變狀態後的後續循環。
比較冷態與暖態結果
使用專案特定的限制：
| 測試結果 | 可揭示的問題 | 驗收依據 |
|---|---|---|
| 起動壓力或起動力 | 密封件與潤滑脂阻力、對準、負載變化 | 核准的設計裕度與供應商資料 |
| 動作中的接口壓力 | 閥、管路、調壓器或排氣限制 | 最低出力與循環時間要求 |
| 外部與內部洩漏 | 密封件反應、總成損傷、接頭、閥洩漏 | 專案洩漏限制與製造商規格 |
| 行程時間與速度曲線 | 靜摩擦、流量受限、緩衝設定、負載 | 機器循環要求與額定速度範圍 |
| 端點訊號 | 感測器、磁鐵、電纜、連接器、目標位置 | 安全與控制系統驗收標準 |
| 行程末端行為 | 緩衝或減震器反應 | 可接受的能量、衝擊與重複性 |
如果第一次冷態循環很慢，但第五次通過呢？當生產或安全要求第一次命令就必須成功時，這仍然是冷啟動失敗。請分開設定第一次循環與穩定循環的限制。
在相同負載與壓力下，追蹤冷啟動循環時間與暖態基準的比值。這個比值不是通用驗收數字，但可作為現場特定的狀態指標。趨勢上升時，可在失去動作前檢查露點、過濾器、對準、洩漏、潤滑脂狀態或感測器時序。
測試後檢查活塞桿、防塵圈、外部結冰、接頭、電纜護套、安裝件與負載連接。依觀察到的污染、洩漏、循環時間漂移、工作條件與失效後果更新維護頻率。不要照抄通用的「增加三倍頻率」規則。
零下氣動氣缸規格應包含什麼？
ISO 8573-1 將壓縮空氣純度要求分為粒子、水與油類別，而 Festo 將其 CRDSNU 的工作介質指定為 ISO 8573-1:2010 [7:4:4] （ISO；Festo）。可用的 RFQ 也必須同樣明確地寫出空氣品質與硬體要求。
向供應商提供以下資料，不要只要求「零下氣缸」：
- 確切的最低環境、介質、冷浸泡與連續操作溫度；
- 最高溫度與完整熱循環曲線；
- 氣缸類型、缸徑、活塞桿直徑、行程、動作方式、安裝與方向；
- 負載、外部導向、側向負載控制、速度、循環、停留與工作條件；
- 動作期間氣缸處的供氣壓力與允許排氣背壓；
- 所需的密封件、潤滑脂、防塵圈、刮塵器、活塞桿、塗層與耐腐蝕性；
- 指定取樣點的壓力露點及粒子、水、油限制；
- 緩衝、緩衝墊、外部減震器或硬擋塊要求；
- 磁鐵、開關、電纜、連接器、閥、管路、接頭與消音器細節；
- 洩漏、起動、行程時間、位置與冷啟動驗收限制；
- 適用的安全、食品、無塵室、沖洗、危險區或運輸要求；
- 備用密封件套件、核准潤滑脂、維護說明與可追溯的型號代碼。
要求供應商指出每一個不相容選項，以及每個溫度額定低於氣缸的部件。如果要求的開關只額定到 -25°C，而氣缸必須在 -35°C 啟動，方案需要改用另一種感測方法或受控熱環境，不能在採購後才用註腳帶過。
若內部洩漏是驗收測試的一部分，請使用明確的壓力、溫度、停留時間與量測方法。氣動氣缸洩漏診斷指南說明為什麼必須把閥狀態與允許洩漏路徑和氣缸本體分開。
最後加入文件版次與查閱日期。型錄選項會變更。核准的供應商圖面與資料表應與釋出給機器的確切採購代碼一致。
零下氣動氣缸常見問答
SMC 的 -XB7 氣缸額定為 -40°C 至 70°C，但其規格排除自動開關與氣墊緩衝，並禁止使用氣動系統潤滑 （SMC）。以下答案聚焦於為何完整配置、空氣品質與冷啟動測試，比單獨看溫度後綴更重要。
標準氣動氣缸可以在 0°C 以下運轉嗎？
可能可以，但只能在確切型號文件所列的環境與介質範圍內，並符合不結冰條件。「低於零度」不是單一工作點。請驗證密封件、潤滑脂、壓力、速度、感測器、管路、接頭與壓縮空氣乾燥度。如果標準資料表沒有涵蓋所需的冷啟動，請選擇經驗證的低溫變型。
FKM 永遠是零下氣缸的最佳密封材料嗎？
不是。Parker 列出一般氟橡膠約 -26°C、低溫丁腈橡膠約 -55°C 的下限，但結果取決於配方與應用細節。動態氣缸密封件也取決於幾何、潤滑脂、壓力、速度、表面處理、介質與洩漏限制。應使用氣缸製造商驗證過的密封件套件。
-40°C 氣缸需要吸附式乾燥機嗎？
它需要壓力露點低於內部空氣最低溫度並保有適當裕度的壓縮空氣。Atlas Copco 將常見冷凍式乾燥機性能列在約 3°C，吸附式能力列在約 -40°C。因此，乾燥機選型取決於量得的冷點、所需 PDP、流量、壓力與現場條件。
標準磁性感測器可以留在耐寒氣缸上嗎？
只有在氣缸選項接受該磁鐵，且確切的感測器、電纜與連接器都符合最低溫度額定時才可以。SMC 的 -XB7 配置可能排除自動開關，而 Parker 提醒，許多與 -40°C 氣缸配套的感測器只額定到 -25°C。請檢查兩組訂購代碼，不要只看氣缸系列。
零下氣動氣缸應如何進行驗收測試？
將完整安裝總成冷浸泡至指定條件，然後在代表性負載與壓力下記錄第一次安全命令循環。以明確限制和暖態基準比較洩漏、起動、接口壓力、行程時間、感測與行程末端行為。後續循環不能取代要求的第一次冷啟動。
