無桿氣缸防塵帶的工程原理
無桿氣缸防塵帶，是許多機械耦合式無桿氣缸用來覆蓋縱向槽的外部帶件。它的主要工作是控制污染。它不一定就是壓力密封，也不應假定所有設計都使用模製彈性體唇口來規格化。
這項區分可以避免昂貴的診斷錯誤。外帶有刮痕，可能使切屑接觸槽口，但內帶仍然保持壓力；外帶看似乾淨，也可能掩蓋下面的損傷。如需洩漏診斷與內帶更換，請參閱另一篇無桿氣缸密封帶技術指南。
重點摘要
- Parker 指出 OSP-P 氣缸在 10 至 80 mm 缸徑範圍內，分別使用外部與內部不鏽鋼帶。
- 外帶覆蓋槽口；內帶管理壓力邊界。
- 訂購零件前，應檢查凹痕、折彎、卡住的碎屑、刮塵器接觸、端部固定及平順復位。
防塵帶真正的工作

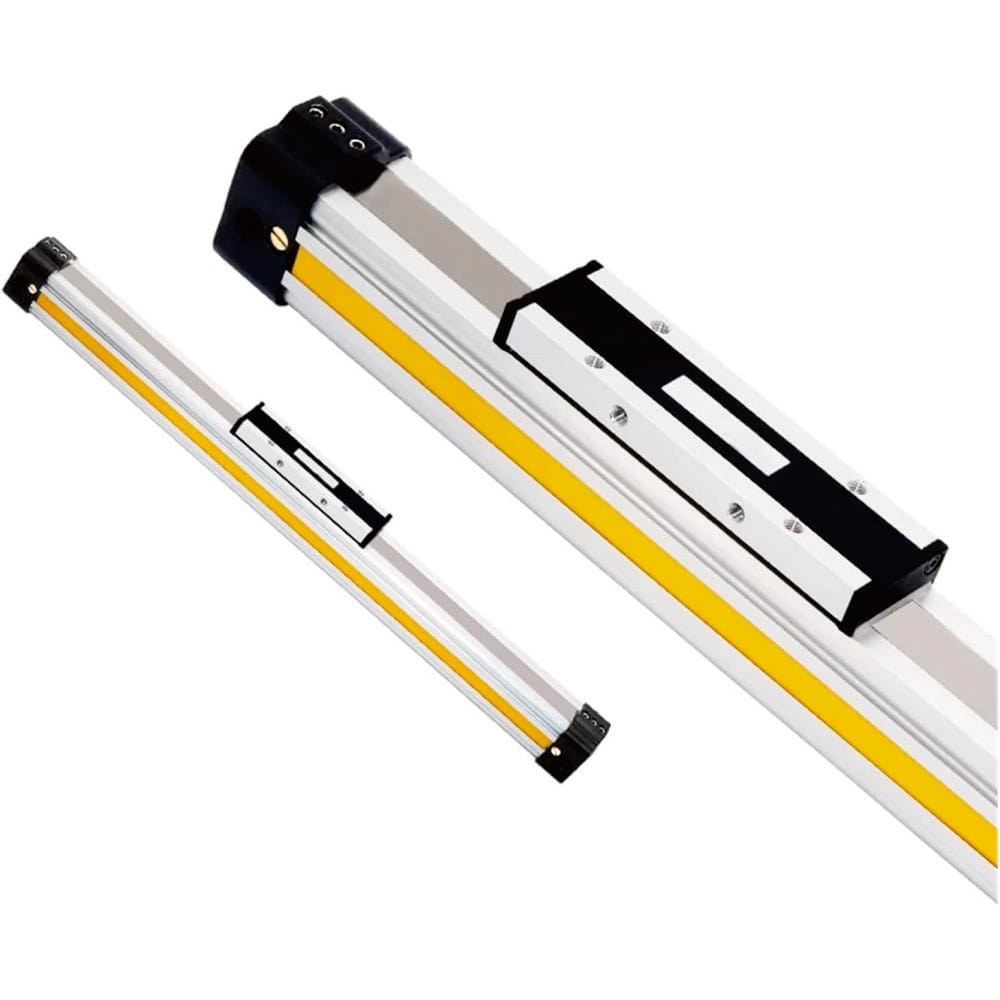

Parker 的 OSP-P 維護說明涵蓋 10 至 80 mm 缸徑的氣缸，並指出以不鏽鋼帶保護及密封縱向槽口（Parker OSP-P 維護說明，查閱日期：2026-07-22）。在該系統中，可見的外帶保護槽口，內帶則控制壓力邊界。
無桿氣缸防塵帶是外部帶件，用來限制切屑、纖維、粉塵、乾燥冷卻液及操作碎屑進入開槽式致動器。依製造商不同，同一元件可能稱為外密封帶、外覆蓋帶、防塵密封帶或覆蓋條。
「密封」一詞容易造成混淆。Parker 將可見元件稱為外密封帶，但型錄將外帶描述為防止異物進入的覆蓋件。分開的內帶提供近乎零洩漏的金屬對金屬壓力密封（Parker 氣動無桿氣缸型錄，查閱日期：2026-07-22）。
這給維護團隊一項實用規則：先辨識失效的功能，再命名失效的零件。外部污染、可見帶件損傷與壓縮空氣洩漏，是三種觀察結果，不是同一個診斷。
這項區分只適用於開槽式、機械耦合式氣缸。磁耦合式無桿氣缸使用封閉管筒，沒有需要覆蓋的縱向槽。如果無法確定現場致動器類型，請先參閱無桿氣動氣缸類型比較，不要只憑照片訂購帶件。
內帶、外帶與刮塵器如何分擔工作？
Parker 在 OSP-P 維護圖中將外帶編為第 11 項、內帶編為第 17 項、外部刮塵器編為第 8 項（Parker OSP-P 維護說明，查閱日期：2026-07-22）。這三個編號代表不同接口，也有不同的失效症狀。
| 元件 | 主要功能 | 典型可見問題 | 不能證明什麼 |
|---|---|---|---|
| 內部密封帶 | 在移動活塞叉周圍關閉加壓槽口 | 折彎、邊緣損傷、座合不良、滑座經過後出現漏氣 | 外帶已損傷 |
| 外部防塵或覆蓋帶 | 遮蔽槽口及內部系統，防止外部污染 | 凹痕、刮痕、邊緣翹起、卡住的顆粒、端部鬆動 | 壓縮空氣正在洩漏 |
| 滑座刮塵器 | 滑座移動時掃過暴露的外帶表面 | 邊緣撕裂、碎屑堆積、接觸不均 | 內部壓力帶需要更換 |
| 防護罩（若有） | 增加一道屏障，防止側向進入或沖洗 | 護罩彎曲、側密封失效、排水堵塞 | 標準開放型外形也具備同等防護 |
壓力路徑位於可見覆蓋件下方。滑座或活塞叉會在局部轉移區打開帶件，通過後帶件會在其後方回到正常位置。刮塵器在移動滑座接口處工作，而污染最容易在此被帶向開口。
SMC 採用不同做法。其目前 MY1 系列描述用於控制洩漏的柔性密封帶，以及透過磁力保持的防塵密封帶；同時也提供帶 NBR 內襯、提高耐油與抗剝離性的防塵帶選項（SMC MY1 網路型錄，查閱日期：2026-07-22）。因此，「防塵帶材料」是特定型號問題，不是通用的聚氨酯與 PTFE 二選一。
如需了解氣動致動器其他位置使用的密封件系列，請比較工業氣缸密封件類型。活塞密封、活塞桿刮塵器、滑座刮塵器、內條及外覆蓋帶，不應被視為可互換零件。
抬升、導向與復位機理
目前 Parker OSP-P 系列允許最長 6,000 mm 行程，最大工作壓力為 8 bar，因此其外部帶件必須在長槽上保持對準，同時不成為壓力邊界（Parker OSP-P 產品頁，查閱日期：2026-07-22）。滑座幾何控制帶件在局部的抬升與回復。
外帶需要足夠的縱向柔性，以通過或跨過滑座接口；同時也需要足夠的橫向穩定性，平整覆蓋槽口。滑座與刮塵器會引導暫時變形。端部夾具、螺絲、磁鐵或其他製造商指定的固定件，則控制帶件離開移動區後的位置。
四項工程關係比泛稱的硬度值更重要：
- 帶件直線度與邊緣狀態。折彎會形成局部高點，使刮塵器每個循環都必須跨越；尖銳凹痕也可能把碎屑導向覆蓋件下方。
- 滑座導向。滑座的俯仰、偏航或滾轉會改變帶件進入抬升路徑的方式。因此，導向件磨耗可能表現為某一邊反覆擦傷帶件。
- 沒有有害鬆弛的固定。帶件必須位於設計路徑內。Parker 的 RC 說明警告，內帶組裝的目標是去除鬆弛，而不是施加張力；過度用力可能移動或損傷帶件（Parker RC 維護說明，查閱日期：2026-07-22）。
- 刮塵器接觸與碎屑排出。刮塵器應掃除顆粒，不能把堆積的粉塵變成磨蝕楔塊。清潔空間與防護罩有時比更換帶件材料更重要。
壓力管理不是通用的防塵帶功能。Parker 的潔淨室 OSP-P 是特殊設計，會在內外鋼帶之間形成真空，並建議約 4 m3/h 的抽吸流量。這項型錄中的例外，不應被轉化為每種無桿氣缸都適用的洩壓通道或通風槽（Parker OSP-P 維護說明，查閱日期：2026-07-22）。
長行程帶件行為也取決於完整軸系。如果負載力矩、框架直線度、停止件或導向有疑問，請在假定更硬的覆蓋條能解決反覆損傷前，先檢查24/7 無桿氣缸耐久度評估。
檢查時哪些損傷模式重要？
Parker 對 OSP-P 指定無水無塵的壓縮空氣、8 bar 最大壓力，以及 -10 至 80°C 的標準溫度範圍（Parker OSP-P 維護說明，查閱日期：2026-07-22）。這些是系列限制，但外露帶件與滑座仍需另行評估外部污染。
在安全隔離機台後，沿完整行程檢查帶件。不要只看停放位置的滑座。在同一座標反覆出現的缺陷，表示局部帶件、槽口或框架問題；跟著滑座移動的損傷，則更可能與刮塵器、滑座導向或卡住的顆粒有關。
| 觀察結果 | 可能問題 | 下一項安全檢查 |
|---|---|---|
| 沿帶件一側有拋光線 | 刮塵器偏移、滑座歪斜或導向力矩 | 檢查導向間隙、安裝平面度及接觸對稱性 |
| 局部凹痕或折痕 | 撞擊、工具掉落、操作不當 | 檢查帶件下方相同行程座標 |
| 帶件離開槽口抬起 | 固定鬆動、下方有碎屑、帶件損傷 | 比較兩端並遵循系列手冊 |
| 刮塵器處粉塵堆積 | 清潔間隔或防護罩問題 | 清除鬆散污染物，不要把它推入槽口 |
| 嘶嘶聲跟著滑座移動 | 可能是內帶或滑座接口洩漏 | 分開隔離並診斷壓力路徑 |
| 外帶看似損傷但沒有偵測到漏氣 | 污染屏障已劣化 | 依覆蓋帶狀態，而不是只依漏氣率更換或維修 |
根據我們檢視替換申請的經驗，最有用的照片會顯示銘牌、帶件兩端、從兩側拍攝的滑座，以及完整行程路徑。單一刮痕的近照，很少能揭露問題究竟出在內部壓力帶、外部覆蓋帶，還是導向對準。
嚴苛顆粒需要系統性應對。鑄造砂、水泥粉塵、木纖維、焊接碎屑及乾燥的沖洗殘留物，在刮塵器處的行為各不相同。改善措施可能包括調整方向、加裝屏蔽、選擇帶防護罩的型號、增加清潔入口，或把軸線移出污染羽流。鑄造環境致動器防護指南也採用相同邏輯。
應如何清潔、維修或更換防塵帶？
Parker 的 OSP-P 清潔程序要求技術人員把工作壓力降到 2 bar、佩戴安全眼鏡，並在接觸凹槽前抬起外帶且避免折彎（Parker OSP-P 維護說明，查閱日期：2026-07-22）。這些細節說明，通用的撬起後擦拭程序並不安全。
務必從確切製造商、系列、缸徑、行程及滑座配置開始。帶件邊緣可能很鋒利。固定硬體與覆蓋配置會依尺寸不同。手或工具進入滑座路徑前，機台必須依現場的能量控制程序完成隔離。
使用以下維修判斷順序：
- 確認致動器架構。確認它是機械耦合、開槽式，而不是磁耦合式。
- 拆卸前記錄硬體。拍攝夾具位置、螺絲、帶件走向、滑座、刮塵器及任何防護罩。
- 先清除外部鬆散污染物。使用製造商指定的方法與清潔工具。不要用壓縮空氣吹除，把切屑推到帶件下方。
- 在擾動對準前檢查。標記凹痕、折彎、不均勻拋光、翹起的邊緣，以及每個症狀所在的行程座標。
- 按型號與行程訂購。Parker 的 RC 說明指出，內外帶套件需要行程長度，範例零件號也會因缸徑與滑座配置不同而變化（Parker RC 維護說明，查閱日期：2026-07-22）。
- 遵循系列扭矩與組裝程序。不要替換外觀相似的帶件、臨時加工凹槽，或自行設定張力值。
- 驗證完整軸系。以受控速度走完整行程，檢查復位、刮塵器接觸，並在需要時執行製造商的洩漏測試。
不要指定通用的六個月或年度更換間隔。狀態、循環次數、行程、污染物、清潔化學品、撞擊與導向對準差異太大。計畫性檢查間隔可以根據機台風險與歷史決定，但更換判斷應來自觀察到的狀態與製造商標準。
最可靠的替換申請應包含銘牌、氣缸系列、缸徑、行程、滑座數量、工作環境、照片及症狀圖。若要了解這些欄位背後的致動器家族背景，請參閱無桿氣缸的定義與負載路徑。
無桿氣缸防塵帶常見問題：工程師應問什麼？
SMC 目前的 MY1 系列包含五種導向類型，缸徑從 10 到 100 mm，因此即使是同一產品家族，也不會共用完全相同的防塵帶硬體（SMC MY1 網路型錄，查閱日期：2026-07-22）。以下回答把可重複使用的診斷原則，與必須從確切系列手冊取得的尺寸分開。
防塵帶就是壓力密封嗎？
不一定。在 Parker OSP-P 氣缸中，外部不鏽鋼帶覆蓋槽口，另有內帶控制壓力密封。其他製造商可能使用不同名稱、材料與固定方式。應先從系列圖面辨識元件，再把外帶可見損傷與壓縮空氣洩漏連結起來。
每一種無桿氣缸都使用防塵帶嗎？
不是。機械耦合式無桿氣缸通常具有縱向槽與帶系統。磁耦合式設計透過封閉管壁傳遞力量，不需要相同的槽口覆蓋配置。應從型號確認耦合方式，不要只依賴外部滑座形狀。
外部防塵帶有刮痕，是否代表氣缸漏氣？
不代表。刮痕可能削弱污染防護，卻沒有打開壓力邊界。如果懷疑漏氣，應隔離致動器，確認嘶嘶聲是否跟著滑座移動，或仍然來自接頭或端蓋。訂購完整重建套件前，先分開檢查內部密封路徑。
防塵帶可以加裝到任何無桿氣缸嗎？
不可以。帶的走向、槽口幾何、滑座抬升特徵、端部固定與刮塵器，都內建於致動器設計中。加工凹槽或加裝臨時帶件可能損傷壓力系統並使額定值失效。應使用製造商核准的防護罩，或選擇為該環境設計的系列。
訂購替換防塵帶需要哪些資料？
請提供製造商、完整型號、缸徑、行程、滑座數量、安裝方向，以及銘牌、兩端帶件、滑座和損傷部位的照片。同時說明污染物與症狀所在的確切行程位置。僅有帶長度不能確定截面、材料、固定方式或套件相容性。
來源與技術參考
- Parker OSP-P 模組化氣動直線驅動系統維護說明，查閱日期：2026-07-22。用於元件辨識、工作限制、潔淨室真空區分、清潔入口及安全操作指南。
- Parker 氣動無桿氣缸型錄，查閱日期：2026-07-22。用於分開說明內部壓力密封與外部污染覆蓋功能。
- Parker OSP-P 產品頁，查閱日期：2026-07-22。用於目前缸徑、行程、壓力、溫度、外帶、內帶及刮塵器規格。
- Parker RC 系列維護說明，查閱日期：2026-07-22。用於帶套件辨識、檢查注意事項、組裝鬆弛指引及型號特定維修要求。
- SMC MY1 機械接合式無桿氣缸網路型錄，查閱日期：2026-07-22。用於導向與缸徑變化、密封帶結構、磁性防塵帶保持力及 NBR 內襯防塵帶選項。
