空氣可壓縮性的物理原理：為什麼氣動氣缸會「反彈」

氣動氣缸反彈 是指在指令停止點附近出現可見的反向、撞擊或衰減振盪。壓縮空氣可能表現得像彈簧，但空氣可壓縮性只是其中一種可能原因。過多動能、緩衝調整不當、控制迴路追振、密封摩擦、機械順應性與外部止擋，都可能產生相似運動。

因此，正確的處置應從運動特徵與壓力曲線開始，而不是套用通用緩衝設定。本指南聚焦於行程末端的反彈與振鈴。若要了解可壓縮性對作用力、速度與定位的更廣泛影響，請參閱氣動氣缸可壓縮性指南。若要進行元件層級的保護與緩衝容量選擇，請使用另一份氣動空氣緩衝指南。

重點摘要

SMC RLQ 各型號的允許動能範圍為 0.15 至 0.77 J；絕不能把限制值套用到不同氣缸系列（SMC RLQ，第 887 頁）。

撞擊速度加倍會使動能變成四倍，因此在接近行程末端時降低速度，通常最為有效。

應分開診斷硬撞擊、空氣彈簧振鈴、控制追振與黏滑，因為每一種情況都需要不同的修正。

氣動氣缸中的「反彈」是什麼？

一項氣動末端緩衝實驗研究在兩個端點都觀察到衝擊與振動，並顯示負載與供氣壓力會改變緩衝行為。這項證據支持以下實務定義：「反彈」描述的是觀察到的運動模式，不是某一個元件故障，也不是一個通用的空氣彈簧頻率（Kagawa 等，2002 年）。

利用運動的時序與位置區分四種常見模式：

運動特徵	最可能的機制	首先要收集的證據
行程末端先發生尖銳撞擊，接著反向一次	剩餘動能超過已安裝緩衝或止擋的容量	撞擊速度、運動質量、緩衝設定、端蓋壓力
閥門指令後出現數次衰減循環	滯留空氣剛性與運動質量及阻尼互相作用	在同一時間基準上記錄位置與兩個氣室壓力
閉迴路指令仍啟用時反覆修正	控制追振、延遲、死區或增益過大	指令、回授、閥門輸出、位置誤差
行程末端之前出現低速頓挫運動	密封摩擦或黏滑，有時與不良的出口節流控制同時發生	低速位置、速度、氣室壓力、潤滑狀態

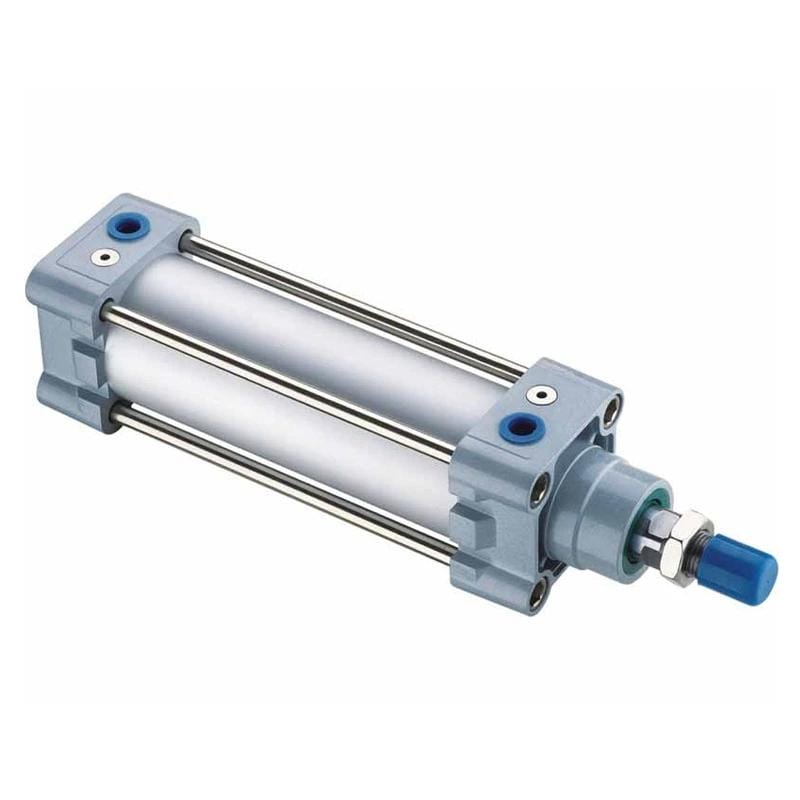

用於行程末端緩衝應用的 ISO 樣式氣動氣缸

僅靠氣缸本體無法決定停止行為。運動質量、速度、壓力、閥門與管路流量、安裝剛性，以及所選的緩衝方案都會影響結果。

從觀察到的運動特徵開始。外觀相似的位置誤差，可能源自停止能量、氣動剛性、控制器行為或摩擦。

氣缸振鈴背後的滯留空氣彈簧

對乾燥空氣而言，NASA 給出的比氣體常數約為 287 J/(kg K)。因此，滯留氣缸氣室的體積改變時，壓力也會改變。在快速、小位移的情況下，熱傳可能受到限制，因此有效壓力－體積指數與滯留死體積會成為模型的核心假設（NASA）。

簡單的多方近似式為：

pV^n = C

其中， $p$ 為絕對壓力， $V$ 為滯留體積， $n$ 為有效多方指數，而 $C$ 在所建模的壓縮或膨脹過程中為常數。這個關係式是局部模型，不能保證每個氣缸在整個循環中都遵循同一個固定指數。

對接近工作點的雙動氣缸，小訊號氣動剛性可近似為：

k_{\mathrm{air}} = n\frac{p_1 A_1^2}{V_1} + n\frac{p_2 A_2^2}{V_2}

其中， $p_1$ 與 $p_2$ 為氣室絕對壓力， $A_1$ 與 $A_2$ 為有效活塞面積，而 $V_1$ 與 $V_2$ 包含氣缸死體積與相連的滯留體積。此式假設運動幅度小、局部 $n$ 保持不變、每個氣室內的質量封閉，且振盪期間閥門流量可忽略。

相應的無阻尼固有頻率估計為：

f_n = \frac{1}{2\pi}\sqrt{\frac{k_{\mathrm{eff}}}{m_{\mathrm{eff}}}}

$k_{\mathrm{eff}}$ 結合氣動與機械剛性，而 $m_{\mathrm{eff}}$ 包含活塞、連接工具與折算後的運動質量。密封摩擦、閥門流量、緩衝、結構與溫度會增加阻尼與非線性，因此這個方程式適合用來解釋趨勢，不宜用來預測現場的精確頻率。

體積會隨活塞位置改變。一項 2015 年的雙動氣缸剛性研究也強調氣室壓力、密封行為與死體積的影響，這正是單一「彈簧剛率」不能代表整個行程的原因（Gyeviki 等）。

為什麼同一支氣缸在更換管路後，穩定下來的方式可能不同？新增的滯留體積會改變氣動剛性並延遲壓力反應，即使缸徑、負載與調壓器設定都沒有改變。

根據我們對雙氣室模型的分析，增加下游管路體積不會自動消除反彈。更多滯留體積會降低局部氣動剛性，但也可能增加傳輸延遲與儲存空氣。觀察到的頻率可能下降，而位置穩定時間反而變長。應把軟管長度視為被控對象的一部分，而不是阻尼調整項。

為什麼速度主導行程末端的撞擊？

Parker 建議全行程氣缸應用在速度高於 4 in/s、約 0.1 m/s 時採用緩衝，並以動能為基礎建立水平負載能量方法。由於速度要平方，速度的變化對撞擊能量的影響，遠大於運動質量相同比例的變化（Parker，第 C87-C88 頁）。

對水平平移的質量：

E_k = \frac{1}{2}mv^2

$E_k$ 為以焦耳表示的動能， $m$ 為以公斤表示的總運動質量，而 $v$ 為減速前瞬間以公尺／秒表示的活塞速度。此公式假設為平移運動；若氣缸驅動旋轉機械，還要納入折算後的轉動慣量。

將 $v$ 加倍並保持 $m$ 不變，會使 $E_k$ 變成四倍。這就是為什麼氣缸在設定期間能平順停止，流量稍微調整後卻可能發生猛烈撞擊。

動能不一定等於完整的停止需求。緩衝或避震器使負載減速時，氣缸推力可能仍持續做功：

E_{\mathrm{stop}} = E_k + F_{\mathrm{drive}}s_d + E_g

$F_{\mathrm{drive}}$ 是作用於減速距離 $s_d$ . $E_g$ 代表重力功；當重力將運動質量推向止擋時，此值為正。對於垂直或傾斜運動，請遵循氣缸或避震器製造商指定的方法，因為安裝方向可能增加或減少能量。

工具氣壓缸選型緩衝能量計算器在查閱確切氣缸緩衝或避震器型錄限制前，先估算動能、持續驅動功、每次事件能量、循環需求與安全裕量。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

可調式空氣緩衝如何停止活塞？

SMC 的 RLQ 系列說明了緩衝資料為何必須依型號區分：其公布的允許動能在 32 至 63 mm 缸徑間為 0.15 至 0.77 J，指定活塞速度範圍為 50 至 500 mm/s。這些數值不能轉用到另一個氣缸系列（SMC RLQ，第 887-889 頁）。

接近行程末端時，緩衝芯棒或套筒會限制正常排氣路徑。剩餘空氣被迫通過可調針閥，氣室壓力升高，壓力作用力便在可用的緩衝長度內使活塞減速。設定必須降低運動質量的速度，同時避免產生過大的壓力尖峰或阻止完整行程。

Festo 將可調式氣動緩衝列為三種常見方法之一，另外兩種是彈性緩衝與自調式氣動緩衝。其選型指南將設定與質量、速度、加速度、減速度、工作壓力及氣缸阻力連結（Festo）。

外部止擋可能繞過預定的緩衝行程。SMC 特別要求 RLQ 活塞運行至行程末端，內置緩衝才能按規定工作。如果機台止擋先使滑台停止，氣缸緩衝可能永遠不會進入有效減速階段。

如要深入了解從自由排氣到受限緩衝流量的內部轉換，請參閱我們的可調式氣動緩衝中的緩衝密封件。

如何解讀三種緩衝設定特徵？

Parker 公布的緩衝圖表顯示其對速度的敏感度：對於 0.3 至 0.5 m/s 的應用，指示使用者將圖表允許能量降低 25%。圖表也標示極低速重負載與高於 0.5 m/s 的速度需要特別審查（Parker，第 C88 頁）。

看起來平順的停止並不夠。請確認完整行程、循環時間、末端壓力，以及整個運轉範圍內的可重複性。

設定狀態	典型現象	主要風險	修正方向
針閥過開	撞擊速度高且末端接觸猛烈	噪音、反彈、密封件、安裝件或工具損壞	確認能量在型號限制內後，才可小幅逐步關小
調整正確	減速受控且完成全行程	只測試一種負載或壓力時，安全裕量可能暗中不足	驗證最小與最大運轉工況
針閥過閉	末段運動緩慢、壓力尖峰或行程不完整	循環時間損失、停滯、發熱、末端行為不穩定	依製造商的啟動程序逐步重新開大

SMC 指示使用者開始調整 RLQ 時，先將緩衝針閥完全關閉，再逐步開大。請遵循確切氣缸的程序；不要假設這個方向或起始位置適用於每一種緩衝設計。

如何診斷反彈的實際來源？

一項 2026 年的黏滑實驗研究量測了活塞位置、速度、兩個氣室壓力與摩擦力。這組量測不只適用於黏滑，也能把壓力驅動的反向與控制器追振或機械摩擦區分開來。單靠速度緩慢的手機影片，無法可靠判定原因（Li 等，2026 年）。

使用受控的診斷順序：

使機台處於安全狀態。 讓人員與運動範圍隔離，並遵循機台的上鎖、護罩與測試程序。
定義事件。 記錄運動發生在實體端蓋、外部止擋，還是中間指令位置。
量測實際速度。 使用減速前瞬間的位置資料，而不是平均行程速度。
追蹤兩個氣室壓力的趨勢。 在足夠接近氣缸的位置量測，並使用足夠快的反應速度捕捉瞬態。
記錄指令與回授。 對比例或伺服系統，將閥門指令、控制器誤差與量測位置對齊在同一時間基準上。
一次只改變一個因素。 保存基準曲線後，才降低速度、調整緩衝或更改控制器。
在運轉極限下重複測試。 測試核准的最大質量與速度、最低動態供氣壓力、相關安裝方向及穩定後的溫度。

把曲線放在一起解讀。高進入速度伴隨的硬性末端撞擊，表示可能是能量或緩衝容量問題。切斷流量後壓力與位置仍振盪，表示可能是滯留空氣振鈴。每次反向前都出現重複閥門指令，表示可能是追振。末端前的頓挫運動，尤其在低速時，則指向摩擦、對心或出口節流不穩定。

靜態調壓器壓力表看起來正常時，末端壓力瞬態仍可能不可接受。緩衝診斷需要致動器處的動態壓力與時間同步的運動資料。否則，供氣節流、排氣節流與緩衝調整可能被誤認為同一種問題。

降低反彈且不引入新故障的實務調整

Festo 的 CRDNG 文件涵蓋 32 至 125 mm 缸徑，並指出末端緩衝可降低動能、振動與噪音。這項證據支持以下安全順序：先降低進入能量，再調整已安裝的減速裝置，最後驗證完整運轉範圍（Festo CRDNG，第 2、12 頁）。

在緩衝區前降低速度。 較低的進入速度會按速度平方降低動能。請確認新的運動曲線仍符合循環要求。
使用穩定的出口節流控制。 相較於不受限制的排氣，計量排氣通常能讓受壓負載獲得更好的速度穩定性。請參閱氣缸出口節流速度控制指南。
依確切手冊調整內置緩衝。 調整方向、起始位置、允許能量與壓力限制都依型號而定。
保留預定的緩衝行程。 設在緩衝接合點之前的機台止擋，可能使內置緩衝失效。
在可行時降低運動質量。 估算能量時，納入活塞、活塞桿或滑台、工具、負載，以及折算後的機構質量。
檢查閥門、管路、接頭與消音器。 節流與過多滯留體積會同時改變運動速度與瞬態壓力。
必要時使用工業用外部避震器。 高能量、氣缸緩衝行程短，或機台止擋很關鍵時，可能需要另行選型的裝置。請遵循我們的外部避震器選型指南，並確認確切製造商的限制。
修正對心與導向。 側向負載與卡滯會增加摩擦、造成黏滑，也可能讓壓力調整看似修復機械故障，實際上只維持短暫效果。

Parker 的無桿氣缸說明書將緩衝設定不當與過載列為末端撞擊過度猛烈的原因，並指出外部避震器是可能的處理方式之一。這是故障排查方向，不代表可以安裝未經計算的止擋裝置（Parker OSP-P）。

何時適合使用回授控制？

Festo 指出伺服氣動定位系統包含三項必要元件：帶位移編碼器的氣缸、比例方向閥與位置控制器。閉迴路控制可以指令中間位置，但不會消除氣動順應性，也不能掩飾停止系統尺寸不足（Festo）。

閥門動態、感測器品質、控制器時序、摩擦、負載變化與滯留體積都會成為迴路的一部分。應先修正機械末端撞擊問題，再用控制器調整，不要用調參掩蓋問題。

當位置要求無法靠端部止擋與二位閥達成，且系統具備相容的比例閥、連續位置感測器、控制器與試運轉方法時，才使用回授控制。選擇硬體前，先定義精度、重複性、穩定時間、超越量、負載、速度、壓力與干擾條件。

調整期間，應分開三種事件：

指令減速 在目標前開始並降低動能。
氣動或機械振鈴 在閥門指令停止變化後仍持續。
控制器追振 包含維持運動的新修正閥門指令。

如果位置曲線振盪，先降低測試風險，再改變增益。確認感測器的比例與極性，檢查致動器摩擦與末端緩衝，量測動態壓力，並確認閥門沒有飽和或在過大的死區內運轉。其他缸徑、行程、管長、負載或閥門的控制設定，不能直接當作預設值移用。

比例閥與氣缸 PID 調整指南更詳細說明控制側的檢查。只有在機械止擋、緩衝容量與感測器安裝都已驗證後，才使用這份指南。

氣缸反彈常見問題

僅 SMC 的 32 至 63 mm RLQ 氣缸，允許動能就涵蓋 0.15 至 0.77 J，這說明通用的「是或否」答案可能誤導。以下問題提供診斷邊界；最終設定與限制仍以所選氣缸、緩衝、避震器、閥門及控制器的文件為準。

每次行程末端撞擊都是由空氣可壓縮性造成的嗎？

不是。壓縮空氣會帶來類似彈簧的行為，但硬性停止也可能主要由進入速度過高、緩衝容量不足、繞過緩衝行程的外部止擋、過載、對心錯誤或元件損壞造成。在判定可壓縮性是根本原因前，先量測速度、位置與兩個氣室壓力。

降低壓力一定能減少反彈嗎？

不一定。降低壓力可能減少減速期間的驅動力與做功，但也會改變可用作用力、加速度、氣室剛性、排氣行為，以及未完成全行程便停滯的風險。請在氣缸處測試動態壓力。不要只是為了減輕撞擊，就把壓力降到低於機台已驗證的作用力與安全要求。

流量控制閥可以取代氣缸緩衝嗎？

不能直接這樣認定。出口節流閥可以控制接近速度，因而降低動能；氣缸緩衝則在定義好的末端區域內提供減速。如果質量、速度、壓力、排氣路徑或能量超過額定值，任一裝置都可能不足。應把速度控制與能量吸收視為相關但分開的檢查。

如何知道何時需要外部避震器？

當計算出的停止能量超過內置緩衝限制、可用緩衝行程太短、止擋必須受到嚴格控制，或氣缸手冊指示使用時，應考慮外部避震器。選型時要依動能、持續驅動功、重力、循環率、溫度、反作用力、安裝強度，以及確切供應商的容量資料進行。

無桿氣缸比有桿氣缸更不容易反彈嗎？

不能只靠結構形式判定。無桿結構會改變配置、運動元件、導向與負載力矩，但停止行為仍取決於總運動質量、速度、壓力、緩衝設計、外部止擋、結構與調整。請比較型號專屬的允許能量與緩衝資料，不要假設沒有伸出氣缸桿就能避免反彈。
