可調式氣動緩衝中緩衝密封件的作用
緩衝密封件會在氣動氣缸行程的最後一段改變排氣路徑。當緩衝套或 spear 進入密封件時，主排氣路徑關閉，被困住的空氣必須經由可調針閥通道排出。換向時，許多專門設計的密封件也會打開阻力較低的進氣路徑，讓活塞離開緩衝區時不會起步遲滯。這種雙重作用很容易被忽略。密封件不是調整螺釘，螺釘也不是能量吸收器。移動中的活塞壓縮被困空氣；密封件建立受控腔室；針閥計量排出流量。Parker 將一種緩衝環輪廓描述為兼具末端位置密封與回程閥功能（Parker 氣動密封件，2025 年）。
重點摘要
- 緩衝密封件關閉主排氣路徑；針閥控制剩餘流量。
- Parker 對一種專用輪廓的額定值為 16 bar 與 1 m/s，不代表所有氣缸密封件都適用。
- 換向緩慢可能來自密封件的閥功能；猛烈撞擊則可能來自密封旁通、能量過大或調整錯誤。
緩衝密封件實際上做什麼？
Parker 將其 PP 緩衝密封件額定為 16 bar 與 1 m/s，但這些數值只適用於該文件所述輪廓，不代表所有氣動氣缸。它更一般性的主要作用，是在末端位置與緩衝活塞或 spear 密封，並在運動換向時充當閥（Parker 氣動密封件，2025 年）。
在整個行程中，主活塞密封件分隔工作腔室；與它配合的緩衝密封件任務更窄。它在行程一端附近開始作用，此時緩衝套、凸台、錐體或 spear 進入其唇部。接合前，空氣經由正常接口排出；接合後，被困住的容積則經由較小的緩衝通道排出。SMC 描述了相同的三部分關係：緩衝環接觸緩衝密封件，壓縮空氣被困在行程末端周圍，而緩衝閥調節這些被困空氣的排出（SMC 氣缸常見問題，查閱於 2026 年）。產品系列各有差異，但這些功能仍然不同。
緩衝密封件 是隔離被困空氣腔室的輪廓。 緩衝套 是進入該輪廓的移動錐體、凸台或 spear。 緩衝針閥 是計量腔室排氣的節流件。
| 零件 | 緩衝期間的作用 | 單靠它無法決定什麼 |
|---|---|---|
| 緩衝套、spear 或凸台 | 進入密封件並關閉正常排氣路徑 | 最終阻尼速率 |
| 緩衝密封件或緩衝環 | 建立被困腔室，也可能提供回流止回作用 | 允許的移動能量 |
| 針閥或緩衝螺釘 | 計量被困腔室的排氣 | 密封唇是否完整 |
| 氣缸與外部負載 | 提供必須被吸收的移動與驅動能量 | 密封件相容性 |
把這些零件全部稱為「緩衝件」會增加故障排查難度。損壞的緩衝套可能偽裝成密封洩漏；關閉的針閥可能偽裝成排氣堵塞；過大的移動能量則可能超過健康機構的能力。
可調式緩衝的四種運作狀態
Parker Series MA 的止回密封設計採用四條模製端面溝槽，並允許密封件在規定範圍內進行側向與徑向浮動。這些細節解釋了它的兩種流動模式：進入緩衝時唇部困住排氣，而壓力換向時溝槽提供阻力較低的路徑（Parker Series MA，2025 年）。
這項狀態變化對故障排查很重要。如果活塞能正確減速，卻在換向時遲滯，節流調整可能已經合理，但回流路徑仍受限制。污垢、膨潤的唇部、方向錯誤、替換輪廓不符或被卡住的密封件，都可能干擾該路徑。Parker 的 SR 系列可調緩衝選項涵蓋 0.75 至 3.0 英吋的 9 種缸徑，止回密封件在換向時向前浮動，為活塞端面建立高流量路徑（Parker SR 系列，查閱於 2026 年）。
如果氣缸能正常離開末端位置，卻在到達時撞擊端蓋，應改看密封狀態。緩衝套可能未到達唇部，磨損的唇部可能造成空氣旁通，或被困能量可能超過氣缸緩衝圖表允許的範圍。
因此，一個零件會產生兩種診斷特徵。到達末端時測試其密封功能；離開末端時測試其閥功能。檢查兩個方向，比單憑撞擊聲判斷零件更有價值。
針閥調整的是什麼？
Festo 指出有 5 個變數會影響可調式 PPV 緩衝：移動質量、進入緩衝時的速度、目標減速度、工作壓力與氣缸內部阻力。針閥只改變排氣節流，不能修復損壞的緩衝唇，也不能提高製造商允許的能量範圍（Festo 氣缸緩衝，2022 年）。
關小針閥會縮小洩放面積，使被困末端腔室內的壓力更快升高，活塞也會更強地減速；開大針閥則會降低背壓。兩個方向都不能直接視為正確，而在不同缸徑、端蓋、負載或產品系列間照搬圈數也沒有太大意義。SMC 的一般氣缸指南建議從關閉閥開始逐步開啟，同時指出其 RQ 與 CXS 系列採用不同的緩衝配置（SMC 氣缸常見問題，查閱於 2026 年）。這是製造商專屬的程序，不代表可以把每顆緩衝螺釘都硬鎖到閥座上。
硬體也會改變安全調整界線。Parker 的 C41 型錄將緩衝螺釘設在接口旁，並防止其在受壓時意外脫出（Parker C41 氣缸，查閱於 2026 年）。
應使用確切的氣缸手冊。某些設計警告不要在完全關閉的設定下連續運轉。如果調整沒有產生有意義的變化，就應停止繼續調整；這更可能指向旁通、通道堵塞、緩衝套接合不完整或能量問題，而不是單純的設定錯誤。
完整試運轉順序請參閱 氣動緩衝針閥調整指南. This article stays with the seal’s role.
如何將密封旁通與其他故障區分開？
Parker 型錄指南指出，開始緩衝時的活塞速度可能比平均行程速度高約 50%。因此，即使行程時間計算看似可接受，猛烈停止仍可能使完整的密封件過載；在歸咎於密封件前，應測試進入速度、負載與兩個行程方向（Parker P1F ISO 15552 型錄，查閱於 2026 年）。
應從症狀開始，而不是先換備件。密封旁通對其中一端的影響通常大於另一端，且對針閥調整反應很弱；能量過載則跟隨質量或速度變化；外部排氣限制會影響較大部分的行程，也可能同時改變兩端表現。
請使用受控順序：
- 記錄哪一端發生撞擊，以及故障是否每個循環都出現。
- 在核准的測試程序內降低速度與負載。
- 檢查小幅針閥調整是否改變最後一段行程。
- 比較同一端的到達行為與離開行為。
- 只有在隔離壓縮空氣及任何重力或彈簧負載後才可檢查。
依我們審查氣缸替換申請的經驗，最有用的區分是「到達時猛烈、離開時緩慢」。這個組合會把注意力引向緩衝密封件行為的兩面；「緩衝失效」這類籠統備註則做不到。完整隔離測試請使用 氣缸緩衝失效診斷指南. When moving energy is the likely branch, use the 氣缸緩衝能量計算器 as a screening aid, then compare the result with the exact cylinder catalog.
材料、幾何與安裝是同一套規格
Parker 的一份型錄列出其 PP 緩衝輪廓的標準 NBR 約為 85 Shore A、FKM 約為 90 Shore A、聚氨酯約為 94 Shore A。這些數值說明，單靠材料名稱並不足夠：硬度、唇部幾何、溝槽尺寸、速度、溫度與介質必須一併評估（Parker 氣動密封件，2025 年）。
緩衝密封件的混合材料不一定與活塞密封件、活塞桿密封件或針閥 O 形環相同。例如，SMC 的 CM2 結構資料在同一氣缸系列中，分別標示聚氨酯緩衝密封件與 NBR 緩衝針閥密封件（SMC CM2 結構，查閱於 2026 年）。
| 選型輸入 | 為何對緩衝密封件重要 | 應要求的證據 |
|---|---|---|
| 緩衝套或 spear 直徑 | 決定唇部干涉量與密封接觸 | 實測直徑與端蓋剖面圖 |
| 溝槽直徑與寬度 | 決定浮動或固定輪廓能否正確移動 | 製造商圖面，而不只是缸孔尺寸 |
| 混合材料與硬度 | 影響磨耗、溫度反應、膨潤與唇部彈性 | 確切材料代碼與溫度範圍 |
| 有潤滑或無潤滑空氣 | 改變安裝油脂與運轉油膜要求 | 空氣處理與潤滑紀錄 |
| 清潔化學品或沖洗 | 可能使彈性體膨潤、硬化或萃取添加劑 | 化學品名稱、濃度、溫度與暴露時間 |
| 表面品質與邊緣狀態 | 尖銳邊緣可能在組裝時割傷唇部 | 特寫照片與尺寸檢查 |
Parker 的安裝指南要求技術人員清除溝槽污染、保護密封唇免受尖銳邊緣傷害，並施加初始潤滑。這些是輪廓專屬要求，不是可有可無的整理工作。組裝時造成的小缺口，可能在氣缸恢復運轉後看起來像材料快速不相容。若要了解更廣泛的背景，請參閱 工業氣缸密封件選擇指南 ，其中說明活塞桿、活塞、防塵、靜態與緩衝密封件的作用。不要因為直徑看似接近，就把一種輪廓替換成另一種。
緩衝密封件何時應更換？
Parker 為其 PP 輪廓發布最大 1 m/s 的滑動速度；其中一種 NBR 版本列出的溫度範圍為 -20°C 至 +80°C，另一種聚氨酯版本為 -35°C 至 +80°C。因此，更換時機必須依據實際狀況與確切型錄範圍，而不是通用循環次數（Parker 氣動密封件，2025 年）。
應在診斷確認損傷後更換或重建，不要只因氣缸聲音大就更換。有用的證據包括唇部割傷或永久變形、材料缺失、化學膨潤、硬化、確認通道暢通後仍無調整反應，或在緩衝套正確接合時持續旁通。

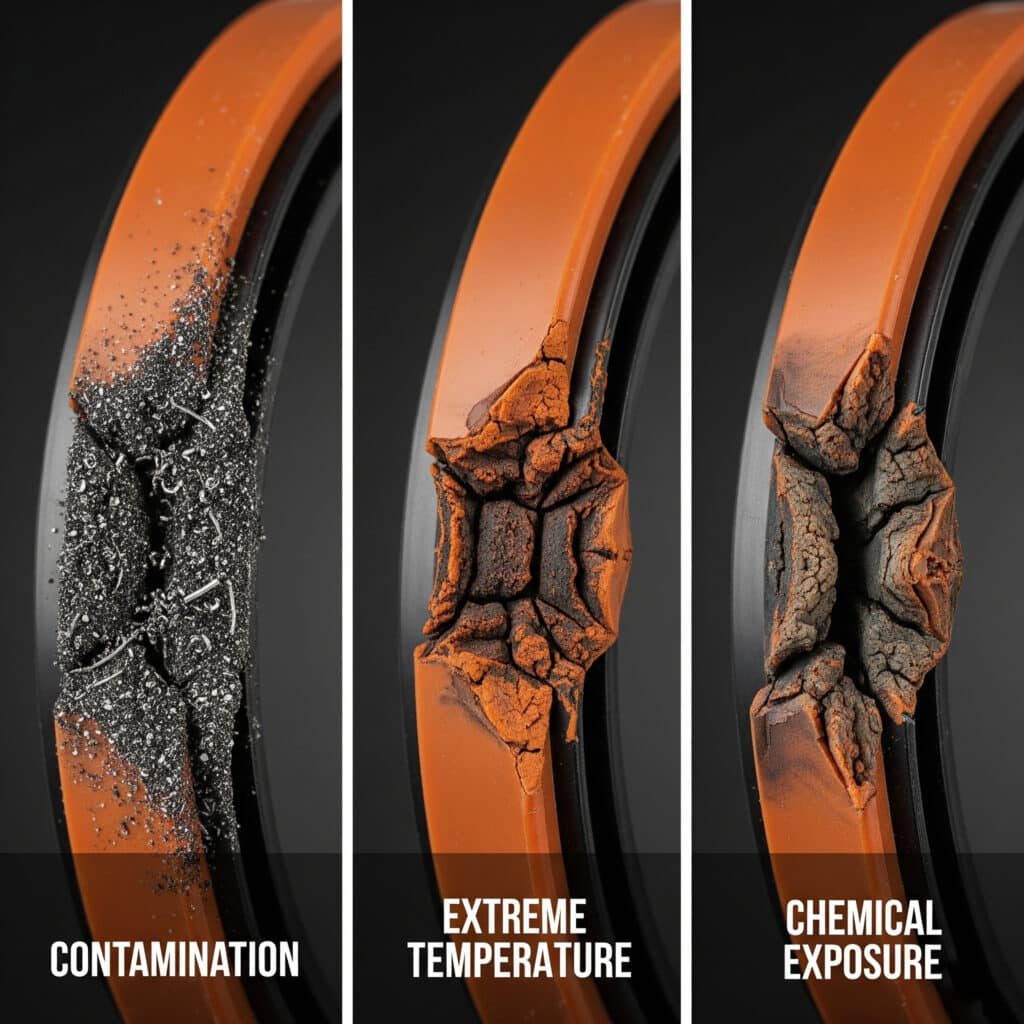

密封件損傷模式示意。單靠外觀無法判定混合材料、暴露歷史，或行程末端故障是否由緩衝密封件造成。
如果失效是由其他零件造成，不要只更換看得見的彈性體。檢查緩衝套或 spear 是否有刮傷與毛刺、端蓋孔是否損傷、針閥與洩放通道是否污染，以及導向系統是否有側向負載。重複使用受損的配合表面，可能在最初幾個行程就割傷新的唇部。空氣品質也應列入同一項檢查。水、鏽蝕、管垢、潤滑劑變化與碎屑可能聚集在狹小的緩衝通道中，或磨蝕密封邊緣。如果存在污染，應將氣缸維修與工廠的 壓縮空氣品質審查 連結起來，不要把密封件當成孤立的消耗品。
絕不要把緩衝當成隔離能量的方法。打開端蓋前，應隔離供氣、排出被困壓力、固定垂直或彈簧負載機構，並遵循氣缸製造商的拆解指示。
維修紀錄與替換 RFQ 資料
Parker PP 尺寸表列出超過十種緩衝密封件尺寸，從 14 x 22 mm 到 78 x 95 mm。這個範圍說明，「50 mm 氣缸用密封件」不是完整識別資訊；輪廓、緩衝套、溝槽、混合材料與端蓋設計仍然必須匹配（Parker 氣動密封件，2025 年）。
拆解前記錄設定。只有在手冊允許時才可用圈數記錄，絕不要為建立基準而把螺釘硬壓到閥座上。拍攝端蓋、接口配置、緩衝螺釘、緩衝套或 spear、拆下密封件的方向，以及所有損傷。
我們發現，清潔前的照片能保留零件擦拭後會消失的碎屑痕跡與單側磨耗。應在量測唇部或溝槽前先拍攝。
提出替換 RFQ 時，請提供：
- 氣缸製造商、系列、缸徑、行程與完整型號代碼。
- 頭端、蓋端或兩端緩衝位置。
- 緩衝套或 spear 直徑，以及附有比例尺的清晰照片。
- 原始料號無法取得時，提供溝槽尺寸。
- 工作壓力、實測行程時間、負載、方向與循環速率。
- 空氣潤滑、溫度、沖洗化學品與污染歷史。
- 到達末端時的症狀、換向時的症狀，以及小幅核准調整的反應。
- 現有密封件套件編號、材料標記，以及可取得時的端蓋圖面。
到達與離開的對照紀錄，能提供靜態照片無法提供的資訊。它告訴審查者申請涉及的是密封、回流閥動作，還是兩者兼有。選擇替換混合材料前，應將這種行為與尺寸及操作條件配對。
緩衝密封件常見問題：技術人員應檢查什麼？
SMC 列出 RQ 與 CXS 兩個氣缸系列，其氣動緩衝設計不使用傳統緩衝環。這項例外是一個有用的警示：看得見的調整硬體，不能證明內部就是標準緩衝密封輪廓。每次維修都應從確切的系列結構與維修指示開始（SMC 氣缸常見問題，查閱於 2026 年）。
Is a cushion seal the same as a piston seal?
不相同。活塞密封件在大部分行程中分隔兩個工作腔室；緩衝密封件則在行程末端附近，於緩衝套、凸台或 spear 進入時開始作用。它會關閉正常排氣路徑，某些設計在換向時也會提供阻力較低的供氣路徑。
Can a new cushion seal fix every hard end-stroke impact?
不可以。猛烈撞擊可能來自進入速度過高、移動質量過大、針閥開得太大、緩衝套接合不完整、外部排氣條件改變或密封件損壞。在拆開氣缸或訂購密封件套件前，應先安全降低能量並測試調整反應。
Why can a cylinder decelerate correctly but hesitate on reversal?
專門設計的緩衝密封件也可以兼作止回閥。它在進入緩衝區時密封，換向時再移位或洩壓，讓供氣進入。即使節流排氣已產生可接受的停止效果，污垢、膨潤、方向錯誤或輪廓不匹配仍可能限制回流路徑。
Can cushion-seal material be selected from temperature alone?
不可以。溫度只是其中一項輸入。混合材料必須與唇部幾何、硬度、溝槽尺寸、緩衝套表面、壓力、速度、潤滑狀態、壓縮空氣污染物、清潔化學品及安裝方法相匹配。應使用氣缸或密封件製造商的確切輪廓資料，不要只套用通用的 NBR、FKM 或聚氨酯表格。
What is the minimum information needed for a replacement request?
請提供完整氣缸型號、缸徑、行程、緩衝端、已知的密封件套件編號、緩衝套或 spear 直徑、溝槽尺寸、照片、壓力、行程時間、負載、方向、溫度、空氣處理與化學暴露資料；也要描述到達末端時的撞擊、換向遲滯，以及核准的針閥調整是否會改變症狀。
資料來源與技術參考
- Parker Prädifa。 《氣動密封件、PP 與 V6 緩衝密封件》。產品型錄 PTD3351 EN。查閱日期：2026 年 7 月 19 日。
- Parker Hannifin。 《Series MA 氣缸與氣動止回密封緩衝》。查閱日期：2026 年 7 月 19 日。
- Parker Hannifin。 《P1F ISO 15552 氣動氣缸技術型錄》。查閱日期：2026 年 7 月 19 日。
- Parker Hannifin。 《SR 系列不鏽鋼本體氣動氣缸》。查閱日期：2026 年 7 月 19 日。
- Parker Hannifin。 《C41 氣動氣缸》。查閱日期：2026 年 7 月 19 日。
- SMC Corporation。 《氣缸上的緩衝閥有什麼作用？》。查閱日期：2026 年 7 月 19 日。
- SMC Corporation。 《CM2 氣缸結構與緩衝密封件材料》。查閱日期：2026 年 7 月 19 日。
- Festo。 《氣缸緩衝：三種最常見的方法》。發布於 2022 年。查閱日期：2026 年 7 月 19 日。
