Un joint d’amortissement modifie le trajet d’échappement pendant la dernière partie de la course d’un vérin pneumatique. Lorsque le manchon ou l’ergot d’amortissement pénètre dans le joint, le passage principal d’échappement se ferme et l’air emprisonné doit sortir par le passage du pointeau réglable. Lors de l’inversion, de nombreux joints conçus à cet effet libèrent également un passage d’admission moins restrictif afin que le piston puisse quitter la zone d’amortissement sans démarrage lent. Cette double action est facile à négliger. Le joint n’est pas la vis de réglage, et la vis n’est pas l’absorbeur d’énergie. Le piston en mouvement comprime l’air emprisonné ; le joint crée la chambre contrôlée ; le pointeau dose son évacuation. Parker décrit un profil de bague d’amortissement comme assurant à la fois l’étanchéité en fin de position et la fonction de vanne au retour (Joints pneumatiques Parker, 2025).
Points essentiels
- Un joint d’amortissement ferme le passage principal d’échappement ; le pointeau contrôle le débit restant.
- Parker donne une valeur nominale de 16 bar et 1 m/s pour un profil dédié, et non pour tous les joints de vérin.
- Un retour lent peut venir de la fonction de clapet du joint, tandis qu’un impact brutal peut venir d’un contournement du joint, d’une énergie excessive ou d’un réglage incorrect.
Que fait réellement un joint d’amortissement ?
Parker donne pour son joint d’amortissement PP une valeur nominale de 16 bar et 1 m/s, mais ces valeurs concernent ce profil documenté et non tous les vérins pneumatiques. Sa fonction première est plus générale : assurer l’étanchéité contre le piston ou l’ergot d’amortissement en fin de position et agir comme une vanne lors de l’inversion du mouvement (Joints pneumatiques Parker, 2025).
Pendant la majeure partie de la course, le joint principal du piston sépare les chambres de travail. Son homologue d’amortissement a une fonction plus ciblée. Il devient actif près d’une extrémité de la course, lorsqu’un manchon, un bossage, un cône ou un ergot pénètre dans sa lèvre. Avant l’engagement, l’air sort par l’orifice normal. Après l’engagement, le volume emprisonné se vide par le passage d’amortissement plus petit. SMC décrit la même relation en trois parties : la bague d’amortissement entre en contact avec le joint d’amortissement, l’air comprimé est emprisonné autour de la fin de course et la vanne d’amortissement régule l’échappement de cet air (FAQ SMC sur les vérins pneumatiques, consulté en 2026). Les familles de produits varient, mais les fonctions restent distinctes.
Le joint d’amortissement est le profil qui isole la chambre d’air emprisonné. Le manchon d’amortissement est le cône, le bossage ou l’ergot mobile qui pénètre dans ce profil. Le pointeau d’amortissement est la restriction qui dose l’air de la chambre.
| Élément | Fonction pendant l’amortissement | Ce qu’il ne détermine pas seul |
|---|---|---|
| Manchon, ergot ou bossage d’amortissement | Pénètre dans le joint et ferme le trajet d’échappement normal | Taux final d’amortissement |
| Joint ou bague d’amortissement | Crée la chambre emprisonnée et peut assurer l’action de clapet au retour | Énergie mobile admissible |
| Vanne à pointeau ou vis d’amortissement | Dose l’échappement de la chambre emprisonnée | Intégrité de la lèvre du joint |
| Vérin et charge externe | Fournissent l’énergie de mouvement et d’entraînement à absorber | Compatibilité du joint |
Appeler chacun de ces éléments un « amortisseur » complique le dépannage. Un manchon endommagé peut imiter une fuite du joint. Un pointeau fermé peut imiter un échappement bouché. Une énergie de mouvement excessive peut dépasser les capacités d’un mécanisme en bon état.
Les quatre états de fonctionnement d’un amortissement réglable
La conception à joint anti-retour de la série MA de Parker utilise quatre rainures moulées sur la face et permet au joint de flotter latéralement et radialement dans des limites définies. Ces détails expliquent ses deux modes d’écoulement : la lèvre retient l’échappement pendant l’entrée dans la zone d’amortissement, tandis que les rainures offrent un passage moins restrictif lorsque la pression s’inverse (Série MA Parker, 2025).
Cette transition d’état est importante pour la recherche de panne. Si le piston décélère correctement mais hésite lors de l’inversion, le réglage du dosage peut être acceptable alors que le passage de retour reste restreint. La saleté, une lèvre gonflée, une orientation incorrecte, un profil de remplacement inadapté ou un joint coincé peuvent perturber ce passage. Dans la gamme SR de Parker, l’option d’amortissement réglable couvre neuf alésages de 0.75 à 3.0 pouces, et le joint anti-retour flotte vers l’avant pendant l’inversion pour créer un passage à grand débit vers la face du piston (Série SR Parker, consulté en 2026).
Si le vérin quitte normalement sa position d’extrémité mais heurte le fond à l’arrivée, examinez plutôt l’état d’étanchéité. Le manchon peut s’arrêter avant la lèvre, une lèvre usée peut laisser passer l’air ou l’énergie emprisonnée peut dépasser la capacité d’amortissement admissible du vérin.
Un seul composant produit donc deux signatures de diagnostic. L’arrivée teste sa fonction d’étanchéité. Le départ teste sa fonction de vanne. Vérifier les deux sens est plus utile que de juger le composant au seul bruit de l’impact.
Que règle le pointeau ?
Festo identifie cinq variables qui influencent l’amortissement PPV réglable : masse en mouvement, vitesse au début de l’amortissement, décélération cible, pression de service et résistance interne du vérin. Le pointeau ne modifie que la restriction d’échappement ; il ne peut ni réparer une lèvre endommagée ni augmenter l’enveloppe d’énergie admissible du fabricant (Amortissement des vérins Festo, 2022).
Fermer le pointeau réduit la section de purge. La pression monte alors plus rapidement dans la chambre d’extrémité emprisonnée et le piston ralentit davantage. L’ouvrir réduit cette contre-pression. Aucune des deux directions n’est automatiquement correcte, et un nombre de tours copié a peu de valeur entre des alésages, couvercles, charges ou familles de produits différents. Les recommandations générales de SMC pour les vérins pneumatiques consistent à partir d’une vanne fermée et à l’ouvrir progressivement, tout en signalant que ses séries RQ et CXS utilisent d’autres dispositifs d’amortissement (FAQ SMC sur les vérins pneumatiques, consulté en 2026). Il s’agit d’une procédure propre au fabricant, et non d’une autorisation à forcer chaque vis d’amortissement contre son siège.
Le matériel modifie également la limite de réglage sûre. Le catalogue C41 de Parker place les vis d’amortissement près des orifices et les protège contre un retrait accidentel sous pression (Vérins Parker C41, consulté en 2026).
Utilisez le manuel exact du vérin. Certaines conceptions déconseillent un fonctionnement continu avec un réglage complètement fermé. Arrêtez-vous si le réglage ne produit aucune modification significative : cela indique plutôt un contournement, un passage bouché, un engagement incomplet du manchon ou un problème d’énergie qu’une simple erreur de réglage.
Pour la séquence complète de mise en service, consultez le guide de réglage du pointeau d’amortissement pneumatique. Cet article reste centré sur le rôle du joint.
Comment distinguer un contournement du joint des autres défauts ?
Les indications de catalogue de Parker signalent que la vitesse du piston au début de l’amortissement peut être environ 50 % supérieure à la vitesse moyenne de course. Un arrêt brutal peut donc surcharger un joint intact même lorsque les calculs de temps de course semblent acceptables ; testez la vitesse d’entrée, la charge et les deux sens de course avant d’accuser le joint (Catalogue Parker de vérins P1F ISO 15552, consulté en 2026).
Commencez par le symptôme, et non par la pièce de rechange. Un contournement du joint modifie davantage une extrémité que l’autre et réagit faiblement au réglage du pointeau. Une surcharge d’énergie suit la masse ou la vitesse. Une restriction d’échappement externe affecte une plus grande partie de la course et peut modifier les deux extrémités.
Utilisez une séquence contrôlée :
- Notez quelle extrémité frappe et si le défaut se produit à chaque cycle.
- Réduisez la vitesse et la charge dans le cadre de la procédure d’essai approuvée.
- Vérifiez si de petites modifications du pointeau changent le déplacement final.
- Comparez le comportement à l’arrivée avec celui au départ de la même extrémité.
- Inspectez uniquement après avoir isolé l’air comprimé et toute charge due à la gravité ou à un ressort.
Dans notre expérience de l’examen des demandes de remplacement de vérins, la distinction la plus utile est « impact à l’arrivée, lenteur au départ ». Cette combinaison oriente vers les deux fonctions du joint d’amortissement. Une note générale telle que « amortissement défaillant » n’apporte pas cette information. Pour l’essai d’isolement complet, utilisez le guide de diagnostic des défaillances d’amortissement du vérin. Lorsque l’énergie mobile est la branche probable, utilisez le calculateur d’énergie d’amortissement du vérin comme outil de présélection, puis comparez le résultat au catalogue exact du vérin.
Matériau, géométrie et montage forment une seule spécification
Un catalogue Parker indique une dureté d’environ 85 Shore A pour le NBR standard, d’environ 90 Shore A pour le FKM et d’environ 94 Shore A pour le polyuréthane dans son profil d’amortissement PP. Ces chiffres montrent pourquoi le seul nom du matériau est insuffisant : la dureté, la géométrie de la lèvre, les dimensions de la gorge, la vitesse, la température et le fluide doivent être évalués ensemble (Joints pneumatiques Parker, 2025).
Le composé du joint d’amortissement n’est pas automatiquement le même que celui du joint de piston, du joint de tige ou du joint torique du pointeau. Les données de construction CM2 de SMC identifient par exemple un joint d’amortissement en uréthane et un joint de pointeau d’amortissement en NBR dans la même famille de vérins (Construction CM2 et matériaux des joints d’amortissement SMC, consulté en 2026).
| Donnée de sélection | Pourquoi elle compte pour le joint d’amortissement | Preuve à demander |
|---|---|---|
| Diamètre du manchon ou de l’ergot | Définit l’interférence de la lèvre et le contact d’étanchéité | Diamètre mesuré et plan de coupe du couvercle |
| Diamètre et largeur de la gorge | Déterminent si un profil flottant ou fixe peut se déplacer correctement | Plan du fabricant, et pas seulement diamètre d’alésage |
| Composé et dureté | Influencent l’usure, la réponse à la température, le gonflement et la souplesse de la lèvre | Code matière exact et plage de température |
| Air lubrifié ou non lubrifié | Modifie les exigences de graisse de montage et de film en fonctionnement | Dossier de préparation de l’air et de lubrification |
| Produits de nettoyage ou lavage | Peuvent faire gonfler, durcir ou extraire des additifs des élastomères | Nom du produit, concentration, température et durée d’exposition |
| État de surface et état des arêtes | Les arêtes vives peuvent couper la lèvre lors du montage | Photographies rapprochées et contrôle dimensionnel |
Les instructions de montage de Parker demandent aux techniciens d’éliminer les contaminants de la gorge, de protéger la lèvre contre les arêtes vives et d’appliquer une lubrification initiale. Ce sont des exigences propres au profil, et non des opérations facultatives. Une entaille créée au montage peut ressembler à une incompatibilité rapide du matériau après la remise en service du vérin. Pour le contexte général, le guide de sélection des joints de vérins industriels explique les rôles des joints de tige, de piston, racleurs, statiques et d’amortissement. Ne remplacez pas un profil par un autre parce que les diamètres semblent proches.
Quand faut-il remplacer un joint d’amortissement ?
Parker publie une vitesse de glissement maximale de 1 m/s pour son profil PP, avec des plages de température indiquées de -20°C à +80°C pour une version NBR et de -35°C à +80°C pour une version en polyuréthane. Le moment du remplacement doit donc suivre l’état réel et l’enveloppe exacte du catalogue, et non un nombre universel de cycles (Joints pneumatiques Parker, 2025).
Remplacez ou remettez en état après confirmation du dommage par le diagnostic, et pas simplement parce que le vérin est bruyant. Les éléments utiles comprennent une lèvre coupée ou déformée de façon permanente, une perte de matière, un gonflement chimique, un durcissement, l’absence de réponse au réglage alors que les passages sont confirmés libres ou un contournement persistant malgré l’engagement correct du manchon.

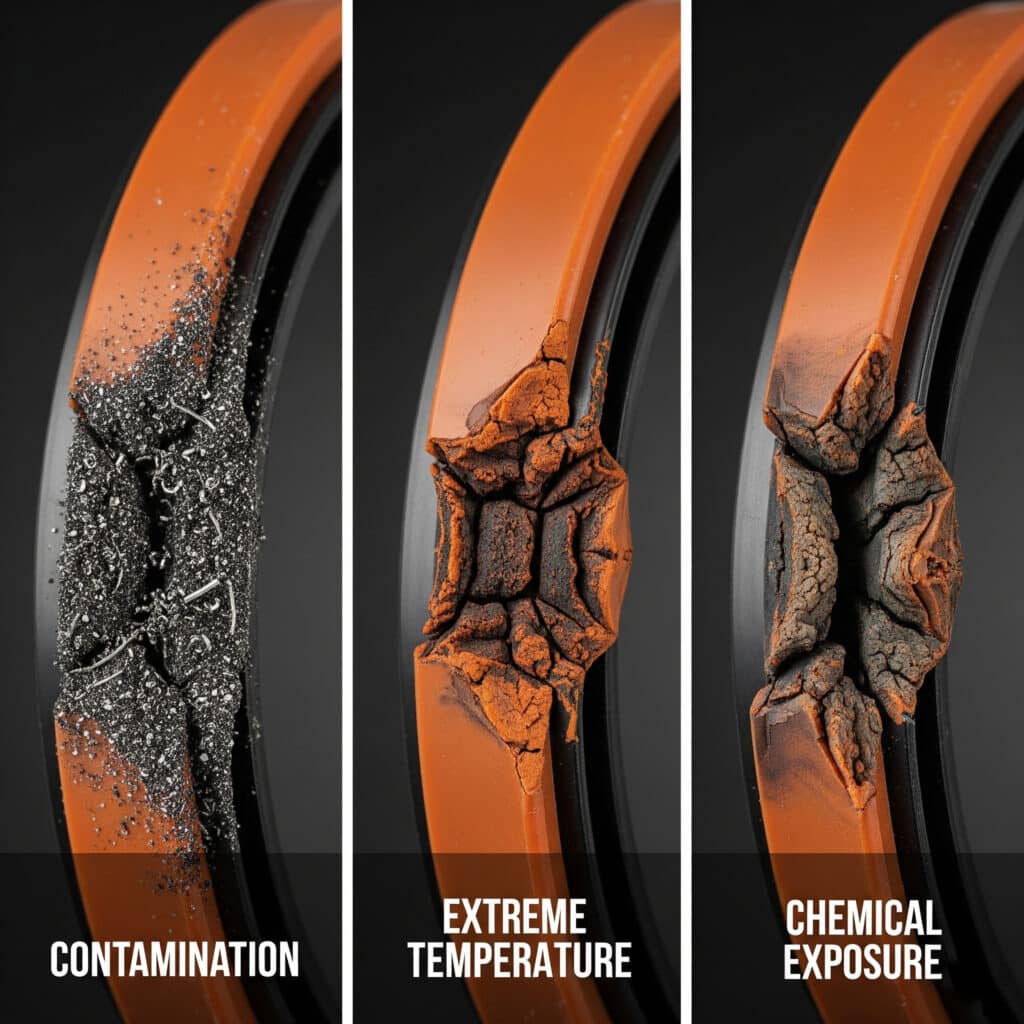

Exemples illustratifs de modes d’endommagement des joints. L’aspect seul ne permet pas d’identifier le composé, l’historique d’exposition ni de confirmer qu’un joint d’amortissement est responsable d’un défaut en fin de course.
Ne remplacez pas uniquement l’élastomère visible lorsqu’une autre pièce a provoqué sa défaillance. Inspectez le manchon ou l’ergot d’amortissement pour détecter les rayures et les bavures, l’alésage du couvercle pour rechercher les dommages, le pointeau et le passage de purge pour détecter les contaminants, ainsi que le guidage pour les efforts latéraux. Réutiliser une surface conjuguée endommagée peut couper une lèvre neuve dès les premières courses. La qualité de l’air doit faire partie de la même inspection. L’eau, la rouille, le tartre des conduites, les changements de lubrifiant et les débris peuvent s’accumuler dans de petits passages d’amortissement ou user l’arête d’étanchéité. Si une contamination est présente, associez la réparation du vérin à l’évaluation de la qualité de l’air comprimé de l’usine au lieu de traiter le joint comme un consommable isolé.
N’utilisez jamais l’amortissement comme méthode d’isolement de l’énergie. Avant d’ouvrir un couvercle, isolez l’alimentation en air, évacuez la pression emprisonnée, sécurisez les mécanismes verticaux ou chargés par ressort et suivez les instructions de démontage du fabricant du vérin.
Données de maintenance et de demande de prix de remplacement
Un tableau dimensionnel Parker PP répertorie plus d’une douzaine de tailles de joints d’amortissement, de 14 x 22 mm à 78 x 95 mm. Cette plage montre pourquoi « joint pour vérin de 50 mm » n’est pas un identifiant complet ; le profil, le manchon, la gorge, le composé et la conception du couvercle doivent encore correspondre (Joints pneumatiques Parker, 2025).
Relevez le réglage avant le démontage. Ne comptez les tours que lorsque le manuel autorise cette méthode et ne forcez jamais la vis contre son siège pour créer une référence. Photographiez le couvercle, la disposition des orifices, la vis d’amortissement, le manchon ou l’ergot, l’orientation du joint retiré et tout dommage.
Nous avons constaté qu’une photographie prise avant nettoyage conserve les traces de débris et l’usure unilatérale qui disparaissent après l’essuyage des pièces. Prenez cette image avant de mesurer la lèvre ou la gorge.
Pour une demande de prix de remplacement, fournissez :
- fabricant du vérin, série, alésage, course et code modèle complet ;
- emplacement de l’amortissement côté tête, côté fond ou aux deux extrémités ;
- diamètre du manchon ou de l’ergot et photographies nettes avec une échelle ;
- dimensions de la gorge lorsque la référence d’origine n’est pas disponible ;
- pression de service, temps de course mesuré, charge, orientation et cadence de cycle ;
- lubrification de l’air, température, produits de lavage et historique de contamination ;
- symptôme à l’arrivée, symptôme à l’inversion et réaction à une petite modification approuvée ;
- numéro du kit de joints existant, marquage matière et plan du couvercle si disponible.
La comparaison arrivée-départ apporte une information qu’une photographie statique ne peut pas fournir. Elle indique au lecteur si la demande concerne l’étanchéité, l’action de la vanne de retour ou les deux. Associez ce comportement aux dimensions et aux conditions de fonctionnement avant de choisir un composé de remplacement.
FAQ sur les joints d’amortissement : que doivent vérifier les techniciens ?
SMC cite deux familles de vérins, RQ et CXS, dont les conceptions d’amortissement pneumatique n’utilisent pas de bagues d’amortissement conventionnelles. Cette exception rappelle utilement qu’un matériel de réglage visible ne prouve pas la présence d’un profil standard de joint d’amortissement. Commencez chaque réparation par la construction exacte de la série et les instructions de maintenance (FAQ SMC sur les vérins pneumatiques, consulté en 2026).
Un joint d’amortissement est-il identique à un joint de piston ?
Non. Le joint de piston sépare les deux chambres de travail pendant la majeure partie de la course. Le joint d’amortissement devient actif près d’une position d’extrémité lorsqu’un manchon, un bossage ou un ergot y pénètre. Il ferme le passage d’échappement normal et, dans certaines conceptions, fournit également un passage d’alimentation plus libre lorsque le mouvement s’inverse.
Un joint d’amortissement neuf peut-il corriger tous les impacts brutaux en fin de course ?
Non. Un impact brutal peut venir d’une vitesse d’entrée excessive, d’une masse mobile trop importante, d’un pointeau trop ouvert, d’un engagement incomplet du manchon, de modifications de l’échappement externe ou d’un joint endommagé. Réduisez l’énergie en sécurité et testez la réponse au réglage avant d’ouvrir le vérin ou de commander un kit de joints.
Pourquoi un vérin peut-il décélérer correctement mais hésiter à l’inversion ?
Les joints d’amortissement conçus à cet effet peuvent également agir comme des clapets anti-retour. Ils assurent l’étanchéité pendant l’entrée dans la zone d’amortissement, puis se déplacent ou se ventilent pour admettre l’air d’alimentation lors de l’inversion. La saleté, le gonflement, une mauvaise orientation ou un profil incorrect peuvent restreindre ce passage de retour même lorsque l’échappement dosé a produit un arrêt acceptable.
Le matériau du joint d’amortissement peut-il être choisi uniquement selon la température ?
Non. La température n’est qu’une donnée. Adaptez le composé à la géométrie de la lèvre, à la dureté, à la taille de la gorge, à l’état de surface du manchon, à la pression, à la vitesse, à l’état de lubrification, aux contaminants de l’air comprimé, aux produits de nettoyage et à la méthode de montage. Utilisez les données du profil exact du fabricant du vérin ou du joint plutôt qu’un tableau générique NBR, FKM ou polyuréthane.
Quelles sont les informations minimales nécessaires pour une demande de remplacement ?
Fournissez le modèle complet du vérin, l’alésage, la course, l’extrémité amortie, le numéro du kit de joints s’il est connu, le diamètre du manchon ou de l’ergot, les dimensions de la gorge, les photographies, la pression, le temps de course, la charge, l’orientation, la température, la préparation de l’air et l’exposition chimique. Décrivez également l’impact à l’arrivée, le retard à l’inversion et la réaction à un réglage approuvé du pointeau.
