要避免氣動氣缸昂貴的缸筒刮傷與活塞損壞，應把顆粒、水、油、對心、密封相容性與行程末端能量視為分開的故障路徑來控制。清潔前先保留證據，再將損壞模式與量測到的機台條件比對。Festo 明確要求在維修前調查早期失效的原因（Festo DSBC 維修說明）。
重點摘要
- ISO 8573-1 將壓縮空氣污染分為 3 個主要群組：顆粒、水與油。
- 單側磨耗指向的調查方向，與均勻軸向刮傷不同。
- 新密封件不能修正對心不良、不相容潤滑劑、間隙過大或緩衝過載。
- 只有在洩漏、運動、緩衝、感測與負載檢查通過後，才能重新啟動。
缸筒刮傷與活塞損壞：簡短答案
Festo 的 56 頁 DSBC 維修說明要求技術人員在維修前調查早期失效，並在缸筒嚴重損壞時更換完整氣缸（Festo DSBC 維修說明）。因此，預防應從根因證據開始，而不是從更換密封件或按日曆更換濾芯開始。
缸筒刮傷是氣缸內部運動表面上的溝槽、刮痕或磨耗帶，可能破壞活塞密封的接觸。活塞損壞包括磨耗、變形、硬體鬆動、軸承或耐磨帶損壞，以及密封槽受損。兩者可能同時發生，但其中一項不能證明另一項的原因。
先問一個問題：損壞在哪裡，痕跡沿哪個方向？孔內均勻細痕、長軸向刮痕、單側拋光帶、一端的碎屑，以及緩衝位置的撞擊痕跡，都指向不同的檢查。把這些模式當成調查線索，而不是判決。
實務控制迴路是證據、機制、修正與驗證。拍攝安裝狀態與零件。量測對心、壓力、速度、負載、空氣狀態與損壞表面。修正符合證據的條件，再依定義好的驗收標準測試維修或替換氣缸。
損壞模式告訴你什麼？
Festo 的 56 頁 DSBC 維修說明要求在維修前目視檢查沉積物、刮傷、活塞桿彎曲與其他妨礙功能的損壞（Festo DSBC 維修說明）。痕跡的位置與方向可以縮小調查範圍，但單張照片本身不能建立因果關係。
| 觀察到的模式 | 較可能的原因 | 決定前先確認 |
|---|---|---|
| 活塞整個行程上有多條長軸向刮痕 | 硬顆粒、毛刺、密封邊損壞或組裝碎屑沿孔拖行 | 檢查顆粒、接口、管路、密封唇、活塞邊緣與拆解清潔度 |
| 單側拋光或刮傷帶 | 偏軸負載、活塞桿彎曲、安裝鬆動、導向磨耗或軸承間隙過大 | 在兩個行程位置量測對心、活塞桿跳動、導向間隙與安裝移動 |
| 一端附近的圓周摩擦痕 | 活塞歪斜、軸承或耐磨帶損壞、活塞鬆動或局部孔變形 | 檢查活塞固定、耐磨帶、端蓋對心、孔幾何與撞擊歷史 |
| 壓印、緩衝墊裂開、緩衝零件鬆動或端蓋撞擊 | 移動能量超過型號緩衝容量，或緩衝設定不正確 | 記錄移動質量、實際撞擊速度、壓力、緩衝設定與外部止擋狀態 |
| 密封邊緣被啃咬或擠出 | 間隙過大、壓力循環、硬度錯誤、高溫或密封槽邊緣損壞 | 量測槽與間隙，確認壓力峰值、材料、溫度與料號 |
| 鏽蝕、水痕或材料膨脹 | 內部水分、外部進水或介質不相容 | 保留殘留物，檢查排水與露點，辨識暴露方向並確認密封相容性 |
【獨特洞察】損壞分布常能區分共用公用系統問題與局部機械問題。同一分支上的多支氣缸出現相似內部刮傷時，應提高空氣與管路檢查的優先順序。若單側磨耗帶只出現在一個方向，則應優先檢查導向、安裝與負載對心。
污染與空氣品質如何造成損壞？
ISO 8573-1:2010 規定 3 個主要污染群組的壓縮空氣純度等級：顆粒、水與油（ISO 8573-1）。顆粒可能磨蝕運動表面，水可能促進腐蝕，而不相容的油或殘留物可能改變密封行為，但所需等級仍取決於應用。

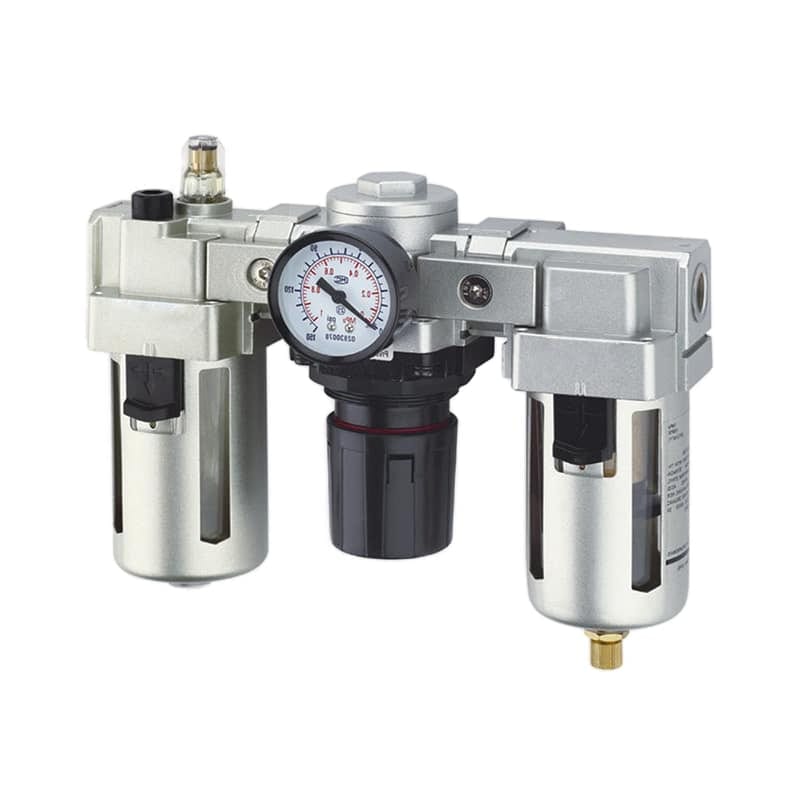

機台上的 FRL 不能證明適合的空氣已經抵達氣缸。濾芯可能等級錯誤、超載、被旁通、排水失效，或位於鏽蝕管路的下游。潤滑器可能因設計而省略，也可能被氣缸製造商禁止。先從氣缸與製程規格開始，再在指定的量測點定義顆粒、水與油的要求。
當同一分支上的多個致動器以相似方式失效時，檢查壓縮機、後冷卻器、儲氣桶、乾燥機、分離器、排水、配氣管路、軟管與閥歧管。丟棄前先保留捕獲的材料，再與管路氧化皮、螺紋碎屑、密封碎片、腐蝕產物與製程粉塵比較。深色沉積物不一定是壓縮機油，單憑鐵鏽顏色也不能證明水從哪裡進入。
外部碎屑遵循另一條路徑。損壞的刮塵器可能把灰塵、焊渣、冷卻液殘留或磨料粉末帶過活塞桿密封。護罩、波紋管、刮塵器、方向與清潔方法必須符合暴露條件。若需要水分專用證據，請使用預防氣動氣缸水損壞指南。
即使空氣乾淨，對心不良也會刮傷氣缸嗎？
Parker 指示使用者在伸出與縮回兩個位置檢查活塞桿對心，因為對心錯誤會造成過度的活塞桿填料與氣缸孔磨耗（Parker P1Q 氣缸型錄與安全指南）。乾淨空氣無法補償迫使活塞側向移動的負載路徑。
氣缸的設計用途是提供軸向運動，不是取代機台導向。側向負載可能來自卡住的導軌、偏移叉接頭、不平行的樞軸、鬆動安裝、彎曲活塞桿、沒有支撐的質量、機架剛性不足或熱位移。接著，活塞或軸承被推向孔壁，磨耗會集中在受力位置。
應在完整行程中檢查對心，而不是只在活塞桿縮回時檢查。只有依核准程序才能解除負載，再比較自由氣缸運動與組裝後軸線。量測活塞桿跳動、導向間隙、安裝移動、銷軸平行度與硬止擋位置。單側的接觸痕跡應與疑似力的方向一致。
如果不修正導向或安裝，直接更換氣缸只會重複相同負載路徑。加厚密封件也無法解決問題。當磨耗不對稱時，請閱讀線性致動器側向負載指南，並在把新氣缸當成修正措施前，文件化機台變更。
活塞密封為什麼會擠出、磨蝕或硬化？
Parker 的 O 形環手冊將擠出風險與至少 5 個相互作用因素連結：壓力、彈性體類型、Shore 硬度、間隙，以及壓力造成的金屬零件相對運動（Parker O 形環手冊）。因此，被啃咬的密封件是檢查硬體與運轉條件的證據，不是密封品牌品質不良的證明。

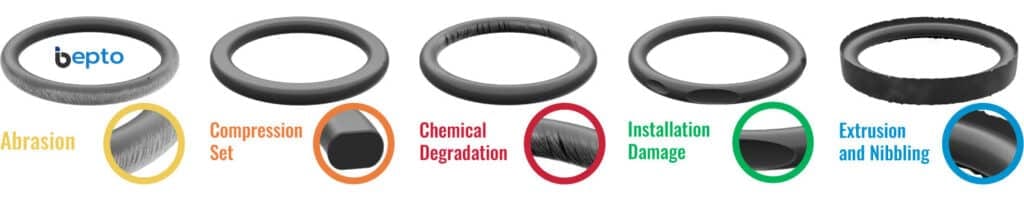

這張圖片是失效模式示意圖。請使用實際密封件、密封槽、材料代碼、尺寸、溫度、壓力歷史、潤滑劑與氣缸手冊確認診斷。
磨蝕通常會留下與擠出不同的表面。拋光且磨耗的密封唇，可能指向污染、粗糙硬體、不足或不相容的潤滑，以及側向負載下的反覆滑動。撕裂邊緣可能來自毛刺或尖銳組裝工具。柔軟、黏稠、膨脹、硬化或龜裂的材料，會引發對化學相容性、熱、老化與潤滑選擇的疑問。
壓縮永久變形本身不能證明壓力過大。它也可能反映長時間停留、熱、材料選擇、密封槽填充率或使用時間。同樣地，可見的啃咬可能涉及循環壓力與間隙，而不是單一超壓事件。丟棄前記錄密封件料號與方向。比較兩個活塞密封，因為不對稱損壞可以揭露壓力方向或組裝差異。
不要以外觀相似的 O 形環作為替代品。請使用針對型號的磨耗零件套件、核准材料、組裝油脂與程序。工業氣缸密封類型指南說明活塞密封、活塞桿密封、刮塵器、緩衝密封與靜態 O 形環具有不同任務。
速度過高如何損壞活塞與端蓋？
Parker 指出，開始緩衝時的活塞速度通常約比平均行程速度高 50%，而較高的數值會決定緩衝選擇（Parker P1F-T ISO 氣缸型錄）。因此，平均循環時間可能掩蓋有害的行程末端撞擊。
對水平移動質量，基本動能關係為：
Ek = 1/2 m v2其中，Ek 是以焦耳表示的動能，m 是以公斤表示的移動質量，而 v 是活塞進入緩衝時以公尺每秒表示的實際速度。重力、氣缸推力、摩擦、方向與外部機構可能增加能量，或改變製造商的選型方法。務必將結果與確切型號的緩衝資料比較。
速度是平方項，因此速度增加的影響比同百分比的質量增加更大。SMC 警告，內建緩衝可能無法吸收過大負載的動能；當超過型號限制時，應選擇更大的合適氣缸或外部止擋（SMC 空氣氣缸選型技術資料）。
檢查緩衝墊裂紋、緩衝凸台變形、活塞固定鬆動、端蓋痕跡、緩衝密封損壞，以及位置偏移的硬止擋。量測實際撞擊速度，不要用行程除以總循環時間。可以使用氣動氣缸緩衝能量計算器作為篩選輔助，再檢查供應商曲線與假設。獨立的氣缸緩衝失效指南更詳細說明調整與排氣限制。
發生刮傷失效後，應立即做什麼？
OSHA 29 CFR 1910.147 要求受規範的能源控制程序至少每年檢查一次，並將氣動能源定義為能源來源（OSHA 29 CFR 1910.147）。開啟氣缸前，授權人員必須遵守適用的隔離程序，釋放儲存壓力，並控制可能移動的負載。
當出現刮擦聲、金屬顆粒、突然洩漏、卡滯或劇烈撞擊時，停止反覆循環。繼續運轉可能抹去接觸痕跡，並把碎屑帶入閥、消音器、管路與相鄰致動器。固定機台狀態，並記錄問題發生在伸出、縮回、停留或行程末端。
清潔前保留這些項目：
- 銘牌、完整料號、缸徑、行程、安裝、選項與已安裝方向。
- 調壓器設定、氣缸處的動態壓力、速度、循環率、移動質量與近期製程變更。
- 活塞桿、接口、殘留物、孔、活塞、密封、耐磨帶、緩衝零件與端蓋在原位置的照片。
- 濾芯與排水狀態、空氣品質紀錄、捕獲碎屑、潤滑劑身分，以及失效前進行的管路工作。
- 導向對心、安裝移動、活塞桿跳動、外部止擋位置與感測器時序。
【個人經驗】依我們的經驗，過早清潔零件會摧毀最有用的區分：殘留物是集中在一個接口、嵌在一個密封唇內、遍布整個行程，還是只出現在外露活塞桿側。清洗前先拍照並標記證據。
不要把生產運轉當成診斷測試。如果可以依照核准手冊檢查氣缸，請把它移到乾淨且受控的工作區域。如果型號禁止現場維修，或壓力邊界已損壞，請升級給製造商或合格維修機構。
有刮傷的氣缸何時可以維修？
Festo 的 DSBC 說明使用一個決定性界線：當缸筒嚴重損壞時，必須更換完整氣缸（Festo DSBC 維修說明）。它也要求使用指定磨耗零件、油脂、組裝輔助工具、檢查與乾淨的維修環境。只有密封套件不能使損壞的缸筒恢復可維修。
只有在確切型號有核准程序，且剩餘表面符合其檢查限制時，維修才有依據。輕微目視痕跡是否可接受，可能需要個別判定。深刮傷、點蝕、變形、塗層脫落、活塞桿彎曲、安裝損壞或無法量測的孔，需要製造商判斷，不能自行拋光處理。
缸筒可以直接珩磨嗎？有時製造商或合格整修商會定義修復程序，但未核准的珩磨會改變直徑、圓度、表面紋理、塗層厚度與活塞密封間隙。即使表面看起來更平滑，也可能造成洩漏或擠出。不要把另一個氣缸家族的粗糙度或直徑限制套用過來。
完成檢查並確定技術上可接受的選項後，使用氣缸維修與更換決策指南。在相同研究期間比較零件、人工、停機、測試、重複失效風險與支援。成本不能凌駕損壞的壓力邊界或缺少重新啟動路徑。
預防與重新投入服務檢查表
ISO 4414:2010 涵蓋氣動系統與元件的設計、製造、修改、安裝與使用，並把安全與可靠運作連結起來（ISO 4414，確認日期 2021）。因此，要防止刮傷重複發生，必須控制供氣、氣缸、負載、控制迴路、維護流程與重新啟動測試。
空氣與污染控制
- 在指定量測點定義顆粒、水與油的要求，不要只寫「乾淨、乾燥的空氣」。
- 在具代表性的需求下，確認乾燥機、分離器、濾芯、排水、濾杯與差壓指示器。
- 連接前清潔新的管路與配管，控制碎屑、密封膠與組裝污染。
- 保護活塞桿與外露介面，避免灰塵、焊渣、冷卻液、沖洗水與磨料製程材料。
- 追蹤各分支上重複出現的碎屑或腐蝕，不要把一個系統故障當成多起無關的氣缸失效。
機械與運動控制
- 在活塞桿伸出與縮回時檢查對心，再於完整行程檢查導向、樞軸、安裝與止擋。
- 避免讓氣缸承受沒有支撐的側向負載；使用適合外部質量與力矩的導向。
- 量測實際撞擊速度與移動質量，再確認確切配置的緩衝或吸震器容量。
- 確認緩衝調整、排氣節流、排氣限制、動態壓力與硬止擋位置。
- 在新噪音、不對稱磨耗、安裝鬆動或循環時間改變成為次級損壞前，先調查它們。
維修與組裝控制
- 對完整型號代碼使用正確的零件套件、密封材料、潤滑劑、扭矩資料與組裝工具。
- 在乾淨表面作業，避免會割傷密封唇或刮傷導向表面的尖銳工具。
- 重新組裝前檢查密封槽邊緣、活塞固定、耐磨帶、軸承、活塞桿、孔、緩衝零件。
- 記錄更換零件、量測結果、根因、修正措施與核准圖面或手冊版本。
重新投入服務控制
- 在施加生產負載前，測試兩個壓力方向的洩漏，並檢查外部接頭。
- 慢速循環，確認平順運動、完整行程、感測器切換、緩衝行為與沒有刮擦。
- 在受控條件下恢復負載，驗證動態壓力、速度、對心、重複精度與產品品質。
- 當碎屑可能已離開氣缸時，重新檢查濾芯與受影響的閥。
- 固定已驗收配置，並在根因修復後安排早期追蹤檢查。
更廣泛的氣動致動器維護檢查表可以把這些控制帶入例行工單。將刮傷調查附加到設備歷史，讓再次發生時被辨識為證據，而不是又一次孤立的密封更換。
結論：安裝氣缸前先移除原因
ISO 8573-1 將污染分為 3 個主要群組，而 Festo 要求在 DSBC 缸筒嚴重損壞時更換完整氣缸（ISO 8573-1；Festo DSBC 維修說明）。這兩個界線之間才是真正的工程工作：識別機制、修正系統，並證明可以重新啟動。
缸筒刮傷不是只有一種故障模式，也沒有單一解法。平行刮痕、單側磨耗、端部撞擊、鏽蝕與被啃咬的密封件，都會產生不同的調查路徑。只有在污染確實是暴露原因，且選定的處理符合空氣品質要求時，過濾才有幫助。只有在硬體、對心、壓力、溫度與組裝路徑都仍可接受時，新密封件才有幫助。
保留證據。量測機台。遵循確切的維修說明。接著，只有在洩漏、運動、緩衝、感測、負載與產品檢查通過後，才放行維修或替換氣缸。這個順序能防止替換零件成為下一個失效零件。
氣動氣缸缸筒刮傷常見問題
ISO 8573-1 定義 3 個主要的壓縮空氣污染群組，但它們都不能讓每一道內部刮痕自動成為污染診斷（ISO 8573-1）。以下五個答案將空氣品質控制與對心、緩衝能量、維修限制及氣動氣缸重新投入服務前所需的測試分開。
缸筒刮傷是否總是代表空氣受到污染？
不是。軸向刮痕可能涉及顆粒或組裝碎屑；單側磨耗則可能指向對心不良、側向負載、活塞桿彎曲或導向損壞。端部局部損壞可能涉及緩衝過載。保留痕跡方向與位置，再與空氣、對心、速度、負載及拆解證據比較。
有刮傷的氣動氣缸缸筒可以珩磨後重用嗎？
只有透過核准且針對型號的修復路徑才可以。珩磨會改變孔徑、圓度、表面紋理、塗層與活塞密封間隙。Festo 要求缸筒嚴重損壞時更換完整 DSBC 氣缸。如果手冊沒有提供維修限制，請取得製造商或合格整修商核准，不要自行發明限制。
哪一個 ISO 8573-1 等級可以防止氣缸刮傷？
ISO 8573-1 沒有為所有氣動氣缸規定一個通用等級。它在指定量測點對顆粒、水與油進行分類。請依確切氣缸、閥、製程、環境與可靠性要求選擇所需等級，再在機台取得空氣的位置驗證處理性能。
為什麼新的活塞密封很快又失效？
如果原因仍然存在，替換密封件會重複失效：硬體有刮傷、磨料碎屑、間隙過大、對心不良、壓力循環、熱、不相容潤滑劑、材料錯誤、密封槽邊緣損壞或緩衝撞擊。比較新舊損壞模式，確認完整料號，並在再次重建前修正量測到的暴露條件。
維修後的氣缸重新投入服務前應測試什麼？
測試外部與內部洩漏、平順的低速運動、完整行程、感測器、緩衝行為、動態壓力、速度、對心，以及在受控生產負載下的運作。確認護罩與能源控制已恢復，再記錄驗收配置、修正措施與早期追蹤檢查，以便發現再次發生。
來源與技術參考
- ISO 8573-1:2010，用於壓縮空氣中顆粒、水與油的純度分類，以及指定規格或量測位置的要求。
- ISO 4414:2010，確認日期 2021；用於系統層級的安全與可靠運作架構。
- OSHA 29 CFR 1910.147，用於受規範美國工作場所的危害能源控制、氣動能源、儲存能源釋放與定期檢查要求。
- Festo DSBC 維修說明，用於早期失效調查、安全洩壓、乾淨維修、目視檢查、核准磨耗零件、潤滑與嚴重損壞缸筒的更換規則。
- Parker P1Q 氣缸型錄與安全指南，用於伸出／縮回對心檢查、孔磨耗、密封狀態與氣缸故障排除。
- Parker O 形環手冊，用於擠出、間隙、壓力循環、硬度、材料、溫度與失效模式解讀。
- Parker P1F-T ISO 氣缸型錄，用於區分平均速度與開始緩衝時的速度。
- SMC 空氣氣缸選型技術資料，用於動能與緩衝容量檢查。
- Parker OSP-P 維修包維修影片，發布日期 2022-07-05；用作受控清潔、拆解、維修零件與重新組裝的產品專用範例。
