物料搬運：輸送系統重載致動器採購

輸送機用的重載致動器，不是由黑色表面、大桿徑或行銷標籤定義。它應是一個具備文件證據的致動器，其推力、負載路徑、速度、緩衝、環境、介面與工作週期限值，能在可接受的裕量內涵蓋一個已識別的輸送機動作。這項定義也要求買方說清楚「涵蓋」代表什麼：在正常與異常負載下都能完成動作、在指定速度下不超過緩衝能力、在規定環境中維持密封與感測功能，並且在保養或替換時仍可安全接近。只有把這些條件記入規格，重載才會成為可核對的應用結論，而不是產品外觀的印象。規格還要說明動作的起點與終點、產品或機構的質量範圍、負載中心、供氣壓力、停機與復原方式，以及哪些證據可以放行。這些條件把致動器從一個孤立零件放回輸送機的實際力路徑與控制狀態中，也讓不同供應商能針對同一個案例提供可比較的回覆。

因此，採購工作應從機器開始，而不是從氣缸型錄開始。止擋門、推料器、分流器、升降台、夾具與移載滑台都可以採用氣動運動，但每一種都會帶來不同組合的負載、導向、衝擊、保持、對準與故障後果。同一個缸徑在水平推送中可能只需要克服摩擦，在升降位置卻還要處理重力與失壓後的下落；同一個行程在低頻分流器中可能容易管理，在高頻止擋門中則可能受到連續衝擊與熱累積。因此，不能將一個位置的選型經驗直接複製到另一個位置。

重點摘要

• ISO 15552 涵蓋 32 至 320 mm 缸徑的部分介面，不代表完整的應用適用性。
• 在運動中的氣缸腔室計算推力，並納入背壓與阻力。
• 只要可行，就將輸送機側向負載交給外部導向件。
• 依圖面、性能曲線、材料、測試與受控料號採購。

重載輸送機致動器的應用範圍是對必須移動的對象、移動速度、行程、作用力與環境、介面以及所需證據所做的受控定義。輸送系統重載致動器應以這個範圍為採購基準。

重載是應用評級，而不是產品標籤

應將「重載」視為從應用得出的結論，而不是標準化的氣缸類別。ISO 15552:2018 是一份 18 頁的尺寸標準，涵蓋缸徑 32 至 320 mm、最高 1,000 kPa 的可拆式安裝氣缸。它為互換性規定部分介面，但不規定輸送機負載、壽命、速度或衝擊性能（ISO 15552，2025 年確認）。

這個詞可以描述有用的結構特徵，例如更大的軸承、不同的桿材質、更強的安裝件、外部導向、可更換的磨耗件、刮塵器、耐腐蝕表面或更高容量的緩衝。但只有當製造商的額定值確實對應到實際故障模式時，該特徵才有意義。大軸承不會自動核准偏心力矩，較粗的桿也不會自動核准長行程壓縮屈曲；耐腐蝕表面仍需要與清潔劑、濕氣與密封材料一起檢查。要求每項特徵附帶適用的負載方向、速度、安裝方式與排除條件，才能判斷它是否真正降低輸送機位置的風險。

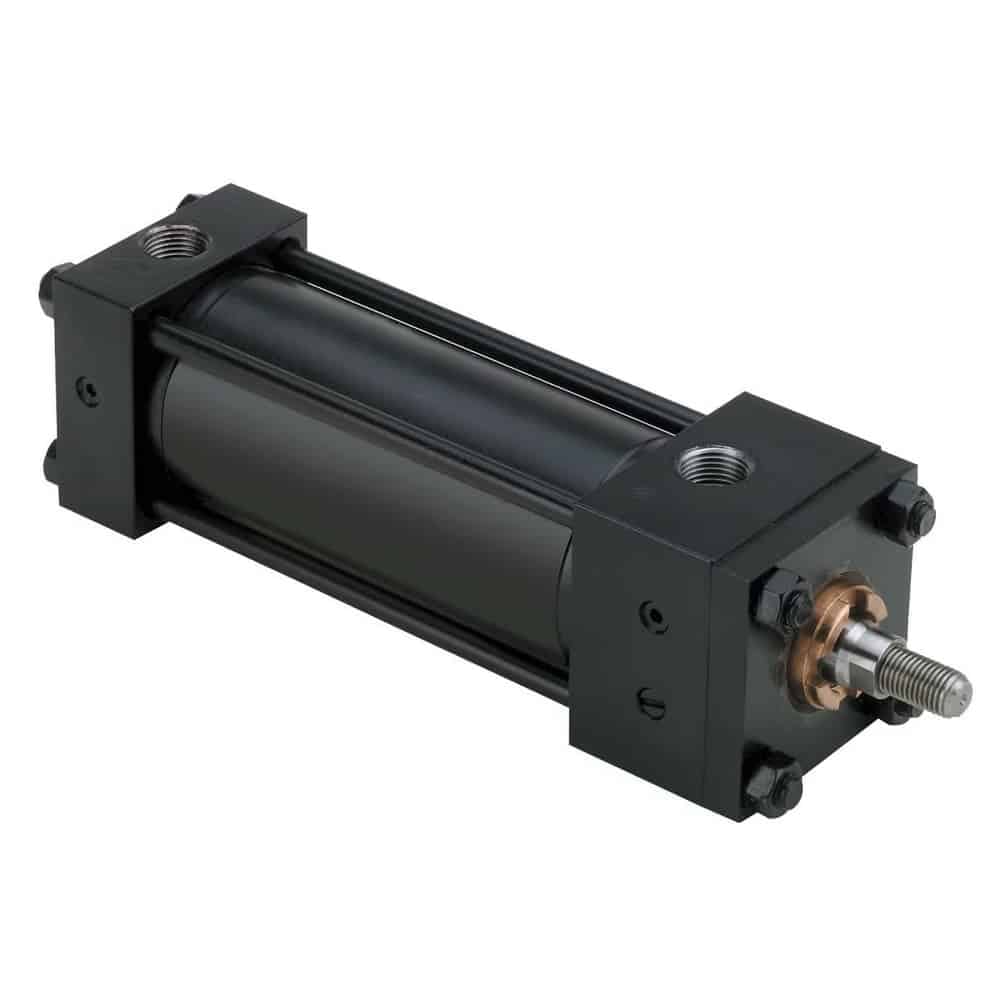

大型拉桿式氣缸可能適合要求嚴苛的工作，但外觀本身不能證明推力裕量、側向負載能力、緩衝能量、環境相容性或循環壽命。應將照片視為產品識別輔助，而不是性能證據；真正的比較仍要回到圖面、額定曲線、材料、測試條件與安裝案例。

要求供應商用證據取代標籤：

宣稱的特徵	使其具有實用價值的證據
重載桿	桿徑、材質、表面、允許負載、屈曲計算方法與核准的安裝案例
長軸承	軸承材質，以及型號特定的徑向負載或力矩限值
高循環密封件	精確密封材料、潤滑政策、工作範圍、測試條件與排除限值
高速運轉	允許速度、閥與流量假設、緩衝進入速度與動能限值
強化安裝件	圖面、材質、緊固件等級、允許力或力矩與安裝扭矩
輸送機適用	已定義的環境、感測器、電纜保護、保養通道與驗收檢查

不存在用單一循環數量區分標準氣缸與重載氣缸的通用數字。型錄中的耐久結果，只有連同壓力、速度、負載係數、行程、緩衝、空氣品質、溫度、潤滑、對準方式與故障判定標準一同提供，才具有意義。買方還應確認測試是靜態負載、導向負載還是動態衝擊，是否使用實際密封與感測器，以及測試終點是洩漏、性能下降、磨耗或完全失效。缺少這些背景時，循環數只能作為供應商內部條件下的參考，不能直接變成輸送機的壽命承諾。

採購時最有力的問題不是「這支氣缸是重載型嗎？」而是「哪一項有文件記錄的限值支配這個輸送機位置？」這個轉換會迫使買方與供應商討論完整動作中最弱的元素，可能是推力、導向、緩衝能量、安裝件疲勞、密封環境、感測器暴露或保養通道。

每個輸送機動作必須定義什麼？

選擇產品前先定義八項應用輸入：功能、負載、行程、時序、導向、環境、介面與故障回應。SMC 的 19 頁氣缸選型指南將缸徑、行程末端衝擊、側向負載或屈曲，以及空氣需求分開處理，說明為什麼單靠缸徑與行程無法描述輸送機致動器（SMC，2026-07-26 查閱）。

先定義動作功能：

• 止擋門：截斷產品流，可能在氣缸到達位置前後承受衝擊。
• 分流器：透過閘門、推靴、臂或導向移載改變產品方向。
• 推料器：將產品推過表面，可能遇到變動摩擦或卡料。
• 升降台：抬升平台或輸送機區段，產生可能需要受控保持的重力負載。
• 夾具或煞車：限制物件，因此失壓與儲存能量通常是風險評估的一部分。
• 移載滑台：承載移動組件，通常需要外部線性導向或導向致動器。

接著為每個氣缸位置完成一份資料表：同一台輸送機若有多個氣缸位置，也要分開記錄，而不是以一張總表假定所有位置承受相同負載。資料表應保留來源、計算版本、圖面修訂與負責審查人，讓後續的報價、設計變更與替換件都能回到相同的應用假設。

輸入	最低資訊
功能	移動、停止、分流、升降、夾持、分度或移載；正常與異常狀態
負載	產品質量範圍、移動機構質量、摩擦、傾斜、加速度、衝擊與製程力
運動	行程、伸出與縮回方向、末端間隙、位置重複性、停留時間與時序
工作週期	每分鐘循環數、班次、連續循環、尖峰時段、休息時間與預期機器壽命
導向	導向類型、導軌間距、負載中心、允許錯位、側向負載與滾轉／俯仰／偏航力矩
環境	溫度、粉塵、沖洗、化學品、濕氣、腐蝕、食品接觸與戶外暴露
介面	安裝件、桿端或滑台、埠口、管路、閥、感測器、連接器、電纜出口與外形範圍
故障回應	安全狀態、受困能量、重力運動、卡料行為、手動復原與保養通道

對安全相關行為，應描述機器功能，而不是輕率地將責任歸給氣缸。ISO 12100:2010 提供 77 頁的機械風險評估與風險降低方法論。應在機器層級決定所需的安全狀態、防護、控制性能、重力保持、儲存能量釋放與重置行為（ISO 12100，2022 年確認，修訂中）。在 RFQ 中寫明安全狀態並不等於完成風險評估，但可以讓供應商知道哪些故障情境必須提供資料，也能讓機械、控制與維護人員對氣缸失效後的動作使用同一個定義。

應如何計算所需推力與缸徑？

計算每個方向中最可信的最壞情況作用力，再與運動期間氣缸腔室可提供的推力比較。SMC 的 19 頁指南對靜態、導向水平，以及垂直或水平動態工作使用不同負載係數，並建議高速時進一步降低係數，而不是套用一個通用安全百分比（SMC）。負載模型應分開計算伸出與縮回，也要納入啟動摩擦、產品卡滯、導向阻力、傾斜方向與製程附加力。將「通常負載」與「可信的最壞案例」混在一起，會讓缸徑看似足夠，卻在尖峰或異常狀態中失去推力裕量。

對沿斜坡向上移動的負載，下面的自由體模型很有用：

F_req 是所需致動器推力（N），m 是有效移動質量（kg），a 是加速度（m/s²），μ 是適用的摩擦係數，g 是重力加速度，θ 是輸送機傾角，而 F_process 涵蓋額外的閘門、夾具、彈簧或產品力。應依實際運動案例反轉符號與方向。

伸出時的可用推力以下式表示較接近實際：

P_cap 是運動中的帽端壓力，P_back 是桿側對向壓力，D 是缸徑，而 η 是對內部阻力與動態不確定性所作的應用裕量。使用 Pa 與 m² 才能得到 N。縮回時，應從活塞面積扣除桿面積。背壓不能以零代替，除非閥、排氣與管路條件已經證明運動中確實接近零；對高速動作，端口壓力和流量限制可能讓可用推力明顯低於調壓器讀值。計算表應標明採用的是靜態壓力、量測壓力還是保守設計壓力。

為什麼要使用運動中的氣缸腔室壓力？靜態調壓器壓力可能高估經過閥、接頭、管路、消音器、流量與排氣損失後的可用推力。應檢查壓力曲線，或在所需速度下，以氣缸埠口的保守壓力建立計算。

工具氣壓缸選型缸出力計算器先確定輸送機負載案例，再依缸徑、桿徑、工作壓力、摩擦裕量與安全係數比較伸出力和縮回力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具 ->

這個計算工具檢查的是氣缸輸出，不是完整的輸送機機構。先建立負載方程式。如果所需推力會隨產品尺寸、皮帶狀態、傾斜或閘門位置改變，就逐一計算各案例，並依支配案例選型。計算結果也要與運動速度、緩衝進入速度、導向反力與供氣壓力一起審查；有足夠靜態推力不代表能在目標循環時間內完成動作，也不代表止擋能安全吸收動能。將每個案例的假設保留在 RFQ 中，才能讓供應商針對同一負載條件回覆。

依我們的經驗，輸送機 RFQ 常記錄包裝質量，卻漏掉移動閘門、連桿、滑台與導向摩擦。因此，整齊的缸徑計算看起來會比實際更可靠。把力的方向與負載中心標記在機構圖上，通常比再修改一份試算表更快找出缺失的假設。圖面也應標出負載的正常範圍、尖峰位置、運動方向與可能的卡料狀態；這些內容能直接指出還需要哪些測試或保護，而不會讓計算只剩下一個沒有機械背景的數字。

對升降應用，絕不能把氣動推力本身當成已驗證的保持方式。應確認失壓、軟管破裂、閥失電、感測器故障或卡料後會發生什麼。機器風險評估可能要求機械拘束、桿鎖、配重、安全迴路或不同的致動器技術。即使正常循環中的推力裕量很大，儲存在高處負載中的重力能量仍可能造成危險；因此，安全狀態與復原程序要在機器層級定義，而不是由型錄中的氣缸推力數字推測。

導向、安裝與側向負載如何改變選擇？

除非製造商明確對精確案例給出額定值，否則不要讓標準活塞桿承受輸送機負載反力。SMC 的 19 頁選型指南要求依型號特定曲線檢查側向負載，並另外要求對相對較長的行程進行屈曲檢查，因此單純增加桿徑不能構成應用核准（SMC）。

側向負載通常來自偏心產品力、閘門臂、滑台質量、錯位導軌、剛性桿連接或安裝件撓曲。應繪出從產品到機架的力路徑，再計算導向件、軸承、銷、安裝件與氣缸連接處的反力。負載中心離導向或安裝基準越遠，力矩臂就越大；即使總質量不變，位置改變也可能讓軸承壓力與桿彎曲顯著上升。將產品力、機構質量與慣性力分開標在圖上，有助於供應商判斷哪些負載由導向件承擔、哪些負載才由氣缸軸向傳遞。若安裝件、銷或聯軸器具有間隙，也應說明運動開始與停止時負載如何重新分配。這些細節通常無法從氣缸缸徑或桿徑推導，必須由機構圖與導向額定值共同證明。

應有意識地選擇機械配置：

• 若負載需要支撐，使用導向滑台、導向氣缸、無桿滑台或獨立線性導軌。
• 只有在允許的運動與機構一致時，才使用叉耳、耳軸、球面或浮動連接。
• 不要用柔性安裝件掩蓋薄弱機架或未受控負載。
• 長桿在壓縮方向推動時，檢查桿件屈曲。
• 在實際負載中心檢查導向力矩，而不只是檢查產品質量。
• 確認管路與感測器電纜不會拉扯移動組件。

側向負載故障指南說明磨耗機制，徑向負載指南則區分施加力、力矩臂、軸承反力與局部壓力。對長距離壓縮行程，加入活塞桿屈曲檢查。

供應商應提供哪些速度與緩衝證據？

應要求型號特定的移動質量與緩衝進入速度限值，不要只要求通用最大速度。Parker 的 P1F ISO 氣缸型錄指出，活塞在開始緩衝時的速度通常比平均速度高約 50%，並使用這個較高數值從緩衝圖選擇氣缸（Parker P1F 型錄，2026-07-26 查閱）。因此，供應商的回覆應說明曲線對應的移動質量、速度、安裝方向、緩衝調整與供氣條件，而不是只給一個在較輕負載下得到的最高速度。若這些前提與輸送機不一致，買方應要求重新選型或重新驗證。

進入止擋的平移動能為：

E_k 是以焦耳表示的動能（J），m_eff 是有效移動質量（kg），v_c 是緩衝進入速度（m/s）。有效質量可能需要包含氣缸移動部件，以及折算到運動軸上的機構質量。使用供應商說明的方法。

速度以平方方式影響結果。若質量不變而緩衝進入速度升高，能量會按速度平方增加。因此，平均行程時間不能取代速度曲線、緩衝圖或外部減震器計算。閥的開關時間、管路長度、排氣節流與產品堆積狀態都可能改變實際速度；應在最壞的移動質量和進入止擋速度下檢查，而不是只用設定的平均節拍推算。緩衝調整也要保留可重複的設定方法，避免不同班次以不同方式修正同一支氣缸。

供應商應明確列出：這些項目應與提議的精確型號、缸徑、行程、安裝方式和工作條件綁定；只提供系列級的最大速度或通用緩衝說明，不足以完成採購驗證。

• 允許的活塞速度範圍與量測方法；
• 選定緩衝器允許的移動質量與速度；
• 曲線是否假設水平且使用外部導向的運動；
• 緩衝類型、調整程序與可用調整範圍；
• 外部減震器的最大能量與循環頻率限值；
• 實現該運動所假設的閥、管路、排氣與供氣條件；
• 產品正常與異常條件下可接受的衝擊。

SMC 的選型範例明確針對型號：指南對某一個 CM2 缸徑與氣墊案例，展示以 300 mm/s 移動 50 kg 負載，之後又提供其他系列與緩衝類型的不同曲線（SMC 型號選型指南）。重點不是重新使用那些數值，而是使用提議的精確氣缸所對應的曲線。

如果內建緩衝器無法在足夠裕量下吸收能量，就降低速度、改變運動曲線、使用更大或不同的氣缸，或加入正確選型的外部減速器。緩衝容量圖指南說明如何讀取允許區域，而不把一家製造商的曲線轉成另一項產品的額定值。

工作週期、環境、感測器與可維護性

除了推力與速度，還要規範工作範圍。ISO 4414:2010 用 38 頁涵蓋氣動系統設計、安裝、調整、不間斷運轉、維護、清潔、可靠性、能源效率與環境。這些主題使工作週期、空氣品質、通道與安全保養成為致動器採購的一部分，而不是事後補充（ISO 4414，2021 年確認）。

對工作週期，記錄尖峰時每分鐘循環數與連續循環時間，而不是只寫「24/7」。輸送機可以整天運轉，但一個分流器可能只偶爾動作；另一個閘門則可能在短暫分揀尖峰中反覆循環。向供應商確認哪些測試條件與磨耗件支持所聲稱的工作週期。還要記錄每班次的停頓、換線、清潔與再啟動，因為熱狀態、潤滑狀態與密封磨耗可能在連續高峰後不同於冷機初始狀態。若備件計畫依工作週期建立，就應讓循環定義、故障判定與替換觸發條件保持一致。

對環境，規範：環境資料應對應到密封、桿表面、安裝件、感測器與清潔程序的實際限制，不能只填一個寬泛的室內或室外分類。若產品會接觸粉塵、清洗水或化學品，還要說明暴露頻率與清潔後的乾燥條件，讓供應商能以正確材料與保護方式回覆。食品接觸、戶外雨水與研磨性粉塵不應被視為同一種環境；它們可能分別影響材料選擇、清潔方式、潤滑政策、連接器保護與預期壽命。

• 環境與製程溫度的最低值和最高值；
• 乾燥顆粒、研磨性粉塵、纖維、產品碎屑或黏性殘留物；
• 沖洗壓力、清潔劑、濕氣、冷凝或戶外雨水；
• 腐蝕因素，以及桿、管、緊固件與安裝件所需的材質；
• 允許的潤滑劑，以及與產品或清潔規則的相容性；
• 使用點的空氣品質與潤滑要求；
• 感測器、連接器、電纜與接線處的進水或異物暴露。

感測器需要獨立的受控規格。記錄切換技術、電壓、輸出邏輯、電流限值、連接器、電纜長度、槽位或支架、所需位置、是否需要診斷與控制器輸入。即使替換氣缸的安裝尺寸相同，只要舊感測器無法安裝、連接器朝向機架，或無法達到切換位置，仍然不能在該應用中工作。感測器位置還應與止擋、夾具和安全狀態的邏輯一致，並確認電纜在整個行程內不會被拉伸、磨擦或夾住。把電氣介面與機械介面一起核對，才能避免氣缸已到位、但控制器收到錯誤狀態的替換失效。

可維護性也會改變總體風險。檢查緩衝螺釘、感測器、接頭、安裝銷、緊固件、密封件、導向件與整支氣缸的可達性。定義作業前如何隔離儲存壓力與重力負載。ISO 4414 涵蓋重要的氣動危害，但實際保養方式仍由機器風險評估與能量控制程序決定。替換資料也應說明需要哪些特殊工具、如何支撐移動組件、如何確認零壓，以及更換後要做哪些洩漏、位置與功能測試。若這些步驟沒有寫入紀錄，維修時間與重啟風險就會被低估。對高頻位置，還要說明誰保存檢查結果、哪些磨耗訊號會觸發備件申請，以及重新安裝後誰負責確認感測器與安全狀態。將這些責任寫入保養流程，可以避免設備恢復運轉後才發現介面或控制邏輯未被驗證。這也能讓後續備件決策具有相同的依據。

即使氣缸可以維修，若技術人員必須拆除護罩、導軌或鄰近工作站才能取下它，輸送機設計仍然不理想。應在介面圖中加入拆卸所需的外形範圍，以及安全吊掛或支撐方法。如此一來，採購部門可以將替換時間視為設計輸入，而不是緊急時才臨時處理。

對重複高負載的位置，將規格連結到預知保全備件流程。狀態監測應觸發診斷與零件識別，不應取代受控 BOM、維修指示或庫存備件判斷。備件料號還要與圖面修訂、密封材料、感測器與安裝配件一致；只按照外觀或名義缸徑備貨，可能在真正需要替換時才發現電氣與機械介面不符。

替換相容性與供應商證據

至少從七個群組驗證相容性：安裝、外形、運動、氣動、性能、電氣與環境。ISO 15552 只有 18 頁，對 32 至 320 mm 缸徑涵蓋部分基本、安裝與配件尺寸。符合標準不能證明推力、緩衝容量、桿強度、感測器配合、材質或壽命相同（ISO 15552，2025 年確認）。替換比較還要鎖定完整型號、後綴與圖面修訂版，因為同一標準下的不同產品可能有不同長度、埠口方向、密封材料、緩衝曲線與感測器槽位。相容性是對整個機器介面與性能範圍的判斷，不是只確認螺栓孔能否對上。

使用與圖面修訂版綁定的比較表：

驗證群組	核准前比較的項目
產品識別	完整型號代碼、後綴、修訂版、製造商與核准偏差
安裝	基準位置、銷與螺栓尺寸、螺紋、公差、配件與安裝堆疊
外形	縮回與伸出長度、缸體、埠口、感測器、接頭、電纜與工具間隙
運動	行程、有效行程、桿或滑台方向、止擋位置與機械間隙
氣動	缸徑、桿徑、埠口螺紋、埠口位置、壓力範圍、流量、緩衝與洩漏判定標準
性能	兩個方向的推力、速度範圍、移動質量、緩衝曲線、側向負載、力矩與屈曲
電氣	感測器類型、輸出、電壓、連接器、電纜、支架或槽位與控制器相容性
環境	溫度、密封材料、潤滑劑、桿與缸體表面、腐蝕、沖洗與污染
服務	可維修性、套件內容、特殊工具、測試程序、備件取得性與變更通知

ISO 15552 互換性指南提供尺寸交接方法。如果輸送機位置需要多種安裝方式，多重安裝致動器指南可協助區分有用的介面彈性與沒有依據的負載聲明。

如需可重複使用的圖面、介面、驗收與訂單確認欄位清單，請將ISO 15552 採購檢查表與上述輸送機專屬要求一起使用。

隨報價要求供應商提供證據：每一項證據都應能回到 RFQ 的一個輸入與一個驗收決策。若供應商以標準型號、替代材料或外購件取代指定條件，也應在報價中列出偏差、影響與驗證責任。圖面與完整料號用來固定產品邊界，推力與緩衝資料用來核對性能，材料與環境文件用來核對工作範圍，測試與驗收紀錄則用來說明交付後如何判斷合格。這些證據應在訂單確認與後續變更中保持同一版本，否則初次報價通過的條件可能在生產或交貨時悄悄改變。對每個偏差都要指定是由供應商補證據、由買方做現場測試，還是需要重新設計；不能只把「待確認」留在郵件中。若產品有外購感測器、密封件或安裝配件，也要把它們的型號、版本、材料與替換政策納入受控紀錄。這樣才能在多年後採購備件時重建當初的性能與介面假設，而不必依賴照片、口頭承諾或不完整的料號。

1. 受控外形圖與完整產品代碼；
2. 在指定壓力下的伸出與縮回推力資料；
3. 適用時的速度、緩衝、移動質量、側向負載、力矩與屈曲限值；
4. 材料、密封件、潤滑劑、感測器與環境規格；
5. 檢查、洩漏、功能測試與驗收紀錄；
6. 包含外購件在內的製造與交貨假設；
7. 備件、維修指示、防護保存、保存期限與變更通知；
8. RFQ 的書面偏差與建議驗證方法。

不要在未定義重要性能的情況下要求供應商「達到或超過 OEM」。更強的桿若搭配較低的緩衝限值，不代表普遍更好。如果速度更快的氣缸讓止擋門過載，反而可能更不適合。應將完整工作範圍與輸送機要求比較。比較表應明確區分「已由圖面或測試證明」、「由供應商聲明但待驗證」以及「不適用」三種狀態，避免一句模糊的等效聲明把未完成的風險帶進訂單。

對客製或修改產品，使用受控交期關卡，讓圖面核准、材料、生產、測試、出貨、交貨與現場驗收維持為不同日期。任何未完成的圖面、材料或測試假設，都應在相應關卡前關閉；不能用一個總交期日期掩蓋驗證尚未完成或外購件尚未確認的風險。

輸送機致動器常見問題：買方應確認什麼？

將以下五個問題作為最終放行檢查。ISO 12100 有 77 頁機械風險評估內容，ISO 4414 有 38 頁氣動系統安全與應用內容。若沒有文件化的負載案例、介面、控制與驗證，兩者都不能把型錄氣缸變成已核准的輸送機方案（ISO 12100；ISO 4414）。FAQ 只能作為發布前的檢查入口，不能取代機械圖、壓力與速度紀錄、供應商性能曲線或現場驗證。每個答案都應回到該輸送機位置的實際負載、控制與故障回應。買方在放行前還應確認回答所引用的料號、圖面與測試版本，並把未回答的項目列為開放風險，指定負責人與完成日期。這樣的檢查能把「看起來適用」轉成可追蹤的設計決策，也能讓後續的替換、維修與變更管理沿用同一組要求。

缸徑更大是否會讓致動器自動成為重載型？

不會。較大缸徑可以提高理論推力，但不會自動改善導向、緩衝能量、安裝件強度、桿件屈曲、密封相容性、感測器保護或工作週期能力。先從最壞負載案例選擇缸徑，再以精確型號與安裝幾何逐一驗證其他支配限值。

輸送機氣缸應使用多少安全係數？

沒有適用於每種輸送機動作的通用百分比。應明確負載不確定性、速度、摩擦變化、腔室壓力、故障後果與供應商選型方法。以 SMC 為例，靜態、導向水平與動態工作使用不同負載係數，高速運轉時建議使用更低的係數。

任何 ISO 15552 氣缸都能替換另一支 ISO 15552 氣缸嗎？

不能。ISO 15552 透過 32 至 320 mm 缸徑的部分尺寸支持互換性，但不保證總長、推力、緩衝性能、桿材質、密封件、感測器、埠口方向、環境耐受性或配件相同。核准替換前應比較圖面、後綴、額定值與偏差，也要確認替換後的控制器輸入、管路出口、拆卸通道與備件清單。若其中一項不一致，就應把它記為工程偏差並指定驗證責任。

輸送機致動器何時需要外部導向？

當機構產生超出氣缸文件限值的側向力、偏心負載、俯仰、滾轉、偏航或對準要求時，使用外部導向或額定清楚的導向致動器。應由導向件承受這些負載，而氣缸提供軸向推力。導軌反力、聯軸器自由度、機架剛性與安裝對準要一起檢查。外部導向也不是自動的安全保證：導向軸承、滑台剛性、安裝平行度與允許力矩仍要依實際負載中心核對，氣缸連接則要避免把機架錯位傳回桿件。

輸送機致動器 RFQ 應包含什麼？

包含運動功能、質量與作用力案例、行程、時序、工作週期、導向、負載中心、環境、供氣、閥與管路、安裝件、埠口、感測器、安全狀態要求、保養通道、圖面、測試、文件、數量、備件與所需日期。要求供應商以書面列出每一項假設與偏差，並在報價中分開標示正常狀態、異常狀態、驗收標準與不包含的工作。這樣的 RFQ 才能支援型號比較、設計核准、訂單確認與後續替換，而不只是取得一個名義缸徑和價格。

來源與技術參考資料

• ISO 15552:2018，具可拆式安裝件的氣動氣缸，2025 年確認。用於定義有限的尺寸範圍、32 至 320 mm 缸徑範圍、1,000 kPa 額定值與互換性邊界。
• ISO 4414:2010，氣動流體動力：一般規則與安全要求，2021 年確認。用於氣動系統安全、安裝、運轉、維護、可靠性、能源與環境脈絡。
• ISO 12100:2010，機械安全：風險評估與風險降低，2022 年確認，修訂中。用於機器層級危害、安全狀態與風險降低邊界。
• SMC，氣缸型號選型，2026-07-26 查閱。用於缸徑選擇、負載係數、緩衝、側向負載、屈曲與空氣需求流程。
• SMC，Best Pneumatics 氣缸型號選型，2026-07-26 查閱。用於型號特定的移動質量與速度範例，以及緩衝選擇限值。
• Parker，P1F ISO 15552 氣動氣缸技術型錄，2026-07-26 查閱。用於緩衝進入速度、移動質量圖與型號特定的緩衝選型。
