要預防活塞桿在長行程應用中屈曲，應以最大的可能壓縮力，同時對照 Euler 篩選計算與氣缸製造商的行程對負載限制。使用實際未支撐活塞桿長度與安裝條件，不要只使用行程。再分開控制對心不良與側向負載。如果沒有足夠裕量，可以縮短支撐長度、增加活塞桿直徑、改變安裝、增加外部導向，或選擇無桿架構。
重點摘要
- 即使正常負載很輕，也要把氣缸最大推力視為可能的屈曲負載。
- 屈曲能力隨活塞桿直徑的四次方增加，並隨有效長度的平方降低。
- Euler 計算用來篩選活塞桿；最後的氣缸選型由確切製造商圖表控制。
本文是結構尺寸設計流程，不是一般氣缸比較。若要比較架構，請參閱無桿與標準氣缸比較。若是長輸送機軸，請從專用的長行程輸送機無桿氣缸指南開始。
什麼是活塞桿屈曲？何時可能發生？
Euler 屈曲是細長構件在軸向壓縮下發生的穩定性失效。MIT 的力學實驗室將臨界負載描述為剛性與有效長度的函數，並將端部條件納入有效長度（MIT OpenCourseWare，取閱日期 2026-07-19）。
Euler 臨界負載是直線彈性柱開始失穩時的理想軸向壓縮負載。氣缸活塞桿在伸出並推動時容易受影響。拉動行程期間，活塞桿主要承受拉力，因此經典壓縮屈曲不是主導的桿件失效模式。短而粗的活塞桿仍可能因降伏或過載失效，而長且細的活塞桿可能在材料降伏強度以下就發生側向失穩。
不要把每一支彎曲的活塞桿都分類為 Euler 失效。偏心連接、外部導向不足、撞擊止擋，或會旋轉的移動負載，都可能透過側向負載使活塞桿彎曲。屈曲與側向負載可以互相作用，但需要不同的證據與修正方式。
| 觀察 | 較符合的原因 | 第一項檢查 |
|---|---|---|
| 長行程推動時活塞桿彎曲 | 壓縮失穩 | 有效長度、壓縮力、活塞桿直徑 |
| 刮傷或密封磨耗集中在一側 | 對心不良或側向負載 | 導向對心與接頭自由度 |
| 撞擊外部止擋後出現損壞 | 峰值推力或撞擊 | 最大氣缸力與止擋配置 |
| 活塞桿仍直，但連接件失效 | 局部強度或接頭問題 | 螺紋、叉接頭、銷與支架額定值 |
屈曲檢查應使用哪一個壓縮力？
SMC 指示設計人員在使用其最大行程表時，假設氣缸最大產生力就是屈曲力。SMC 也指出，如果外部止擋能使完全伸出的氣缸產生最大推力，即使正常負載很輕，也不能保護活塞桿（SMC 氣缸選型技術資料，2026）。
從最大的可信軸向壓縮力開始，不要使用平均製程負載。可能的情況包括正常壓合作用力、機構卡住、故障時滯留的壓力、加速或減速力、垂直軸上的重力，以及對硬止擋的全推力。與安全相關的壓力狀態與儲存能源也應納入機台風險評估。
對於無桿端供壓的伸出，簡單理論推力為：
Fth = p Ap其中 p 是活塞兩側的壓力差，Ap 是完整活塞面積。有效活塞面積指南說明伸出與返回面積。氣缸力計算器可以快速進行壓力－面積檢查。
理論值不一定是使用中的推力，因為排氣背壓與摩擦會改變腔室平衡。然而，型錄的屈曲程序可能刻意使用最大理論推力作為保守的故障或止擋情況。請遵循所選製造商圖表的明確假設，不要悄悄以日常負載取代它。
決定缸徑的負載工況，可能與決定活塞桿的負載工況不同。缸徑選擇可以從有用製程力開始，而活塞桿屈曲可能由卡滯時的完整調壓壓力控制。記錄兩種工況，可以避免看似缸徑過大卻意外產生嚴重活塞桿負載。
如何計算理想 Euler 屈曲負載？
Festo 的一般運轉條件顯示，長行程時允許負載會下降，並使用選定安全係數 5 進行屈曲計算。Parker 的 P1F 型錄則建議該產品家族使用 3.5 至 5 的屈曲安全係數（Festo、Parker，2026）。
對具有彈性材料行為的理想直柱，Euler 臨界負載為：
Pcr = π2 E I / Le2對實心圓形活塞桿，截面二次矩為：
I = πd4 / 64有效屈曲長度為：
Le = K L其中，E 是活塞桿材料的彈性模數，I 是截面二次矩，d 是活塞桿直徑，L 是相關的未支撐實際長度，而 K 代表端部約束。請使用一致的單位。如果 E 使用 N/mm²，尺寸使用毫米，計算出的負載就是牛頓。
說明性的允許負載可以寫成：
Pallow = Pcr / SFSF 是與所選製造商方法、應用不確定性、動態、後果及適用標準相關的安全係數。它不是通用的氣動常數。Parker 的 3.5 至 5 建議適用於其參考的 P1F 屈曲程序；Festo 圖表則針對其說明的方法顯示 5。最終數值必須遵循確切產品文件與工程審查。
計算範例：25 mm 活塞桿與 1,200 mm 有效長度
這個範例只使用理想實心鋼桿來說明敏感度，不能用來選擇型錄氣缸。使用 E = 200,000 N/mm2、活塞桿直徑 d = 25 mm、有效長度 Le = 1,200 mm，以及說明性的安全係數 SF = 4。
先計算活塞桿的截面二次矩：
I = π(25 mm)4 / 64 = 19,175 mm4接著計算理想 Euler 臨界負載：
Pcr = π2(200,000 N/mm2)(19,175 mm4) / (1,200 mm)2 ≈ 26,300 N使用說明性的 4 倍係數：
Pallow = 26,300 N / 4 ≈ 6,570 N將結果與最大的可信壓縮力比較。如果力為 5,000 N，則相對於這個說明性允許負載的簡單計算裕量約為 1,570 N。但這仍不能證明可以選型，因為實際桿伸出量、安裝幾何、螺紋細節、接頭、製造公差、動態與產品限制都仍需檢查。
敏感度比單一結果更有用。如果活塞桿直徑不變而有效長度加倍，理想臨界負載會降為四分之一：
RL = (1/2)2 = 0.25如果活塞桿直徑從 25 mm 增加到 32 mm，而有效長度不變，理想臨界負載倍數為：
Rd = (32/25)4 ≈ 2.68根據我們對 Parker 與 Festo 所引用方法的分析，直徑的四次方效應說明，即使缸徑與氣動力不變，加大活塞桿選項仍可能具有結構價值。它也說明不應用四捨五入掩蓋小幅直徑量測誤差。請使用製造商的實際桿徑，包括其方法指出的任何產品專用關鍵截面。
安裝方式與實際支撐長度如何改變結果？
在一張已發布的選型圖中，Festo 以接近行程兩倍的屈曲長度近似不利的旋轉安裝情況。Parker 的 P1F 範例則依指定安裝幾何計算屈曲長度。這些是產品方法範例，不允許為每台機器指定同一個倍數（Festo、Parker，2026）。
經典柱理論通常以 K 值表示四種理想端部情況。它們適合用來理解約束，但氣缸組件不會自動等同於其中一種理想柱。
| 理想化端部條件 | 典型理論 K | 相同實際長度下的相對 Euler 負載 |
|---|---|---|
| 固定－自由 | 2.0 | 0.25 |
| 鉸接－鉸接 | 1.0 | 1.00 |
| 固定－鉸接 | 約 0.7 | 約 2.04 |
| 固定－固定 | 0.5 | 4.00 |
只有在映射實際接頭後才能使用這張表。球形活塞桿耳環可以容許角度運動，但其約束與剛性法蘭不同。叉接頭在某一平面可能更像鉸接。軸承間隙、支架柔性、外露活塞桿螺紋，以及活塞與活塞桿之間的連接，都會影響真實邊界行為。
有效長度是考慮實際支撐間距與端部約束後的等效柱長，不一定等於名義行程。在關鍵機台位置，找出活塞桿第一次獲得有效側向約束的位置，以及壓縮負載進入活塞桿的位置。按照製造商方法，納入外露活塞桿與任何未支撐的連接件長度。
依我們審查氣缸應用的經驗，最有用的證據是在最大伸出位置繪製標註尺寸的側視圖。我們發現，這個視圖會揭露長轉接件、浮動板、柔性支架，以及名義上有導向但實際無法支撐活塞桿的負載。單一型錄行程值無法揭露這些條件。
為什麼必須分開檢查側向負載？
Parker 的氣缸設計指引表示，標準氣缸不是為承受明顯側向負載而設計，並建議避免活塞桿卡滯，必要時使用導向。Parker 也提醒，活塞桿強度不一定能簡化為單一長徑比規則，選型應依製造商表格（Parker 氣缸設計指引，取閱日期 2026-07-19）。
側向負載是垂直於活塞桿預定軸線的力。Euler 方程式假設構件理想筆直且受中心載入，而真實氣缸有初始直線度公差、接頭間隙、密封摩擦與負載偏心。例如，負載偏移可能在達到理論臨界負載前就產生彎矩。因此，有利的 Euler 數值不能授權活塞桿用來引導移動滑座。
當移動質量產生橫向力或力矩時，使用外部線性導向。對齊導向與氣缸，使氣缸提供軸向力，導向控制位置並承受側向負載。浮動活塞桿聯軸器可以容許小幅平行或角度不匹配，但不能取代負載導向。
獨立檢查以下條件：
- 完整行程中的橫向負載與翻轉力矩；
- 導向軸承容量、壽命、剛性與潤滑；
- 活塞桿端接頭在不發生卡滯下的角度行程；
- 峰值力下支架撓度；
- 運轉速度下緩衝或外部吸震器的能量；
- 預期與故障狀態下的硬止擋負載。
如需更深入的診斷，請參閱活塞桿軸承如何承受側向負載與預防活塞桿撓曲與早期磨耗。
哪些設計變更能增加屈曲裕量？
SMC 提供加大活塞桿的氣缸變體，供長行程增加彎曲與屈曲風險的應用使用，同時要求使用者就側向負載諮詢公司。這個區分很重要：較大的活塞桿能改善軸向穩定性，但不能把氣缸變成線性導向（SMC 加大活塞桿資料，2026）。
優先處理控制主導量的變更：
- 降低最大壓縮力。使用仍符合已驗證製程要求的最低壓力，盡可能防止全推力撞上止擋，或使用針對應用設計的力控制。
- 縮短有效長度。重新調整氣缸方向，使其拉動而不是推動；把氣缸移近負載；縮短桿端轉接件；或在製造商核准下增加真正具結構作用的中間支撐。
- 增加關鍵活塞桿截面。選擇加大活塞桿或核准的較大氣缸變體，並重新檢查力、耗氣量、速度、緩衝與安裝負載。
- 改善安裝配置。選擇能保持對心的安裝與接頭，不要宣稱不切實際的端部固定。使用產品本身的屈曲工況。
- 以外部導向引導負載。從活塞桿移除橫向力與力矩，再驗證整個行程的導向對心。
- 改變致動器架構。考慮導向致動器、鋼索或帶式氣缸、機械接合式無桿氣缸，或其他適合工作條件的線性軸。
不要假設更大的缸徑就是最安全的回應。在壓力不變時，更大缸徑會增加最大推力，即使新氣缸也有更大的活塞桿，仍可能使屈曲負載工況惡化。使用確切型錄配置比較兩個影響。
無桿氣缸何時是更好的架構？
Parker 列出的 OSP-P 無桿氣缸行程最高 6,000 mm，在 6 bar 下的力為 47 至 3,010 N，最大工作壓力為 8 bar。這些數值只描述該確切系列，不是所有無桿致動器（Parker OSP-P，取閱日期 2026-07-19）。
無桿氣缸消除了作為長壓縮柱的外露活塞桿。它的滑座沿著缸筒運動，因此整體安裝長度也可能比相同行程的桿式氣缸短。當長行程與受限機台長度是主要限制時，這種架構很有吸引力。
無桿不代表行程無限、力矩容量無限或不會磨耗。Parker 的無桿選型資料要求評估允許負載、力、力矩、速度與緩衝。有些機台仍需要外部導向，因為滑座力矩容量、負載偏移、精度或使用壽命要求會成為主導條件。
依完整工作條件選擇架構：
- 行程與可用安裝包絡；
- 軸向力與壓力範圍；
- 負載質量、重心偏移與外部力矩；
- 速度、循環率與緩衝能量；
- 定位重複精度與剛性；
- 污染、沖洗、無塵室或腐蝕要求；
- 維護進入條件與預期使用壽命。

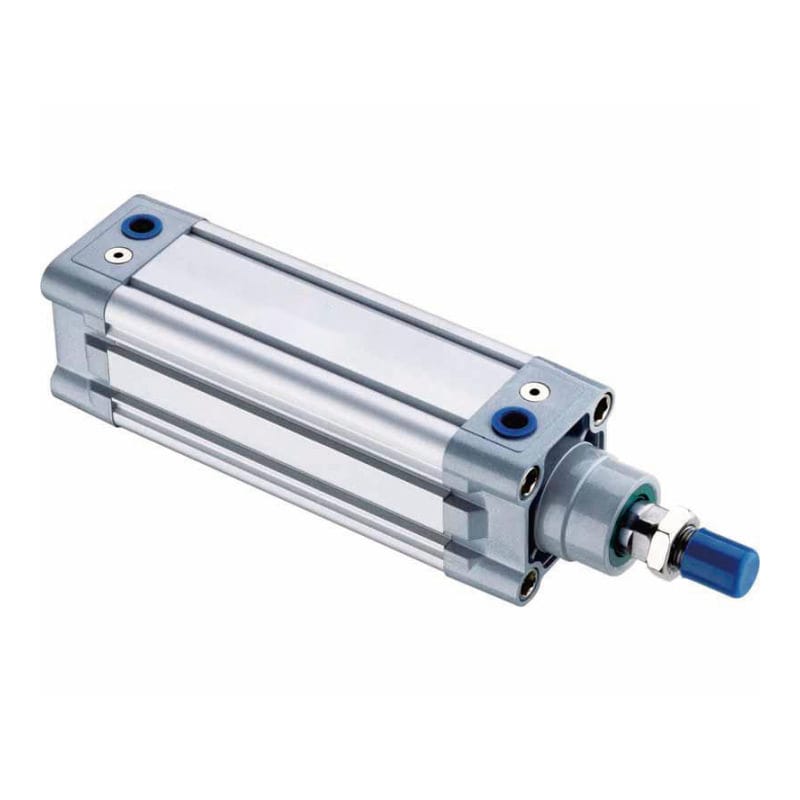

ISO 15552 將指定缸徑與 10 bar 最大額定壓力下的基本與安裝尺寸標準化，以便互換，但它沒有發布所有符合標準的氣缸通用屈曲容量（ISO 15552，確認日期 2025）。請把尺寸互換性與結構適用性視為兩個不同問題。
設計審查與試運轉檢查表應包含什麼？
可辯護的檔案會將每項計算連結到選定產品與機台狀態。SMC 與 Parker 都依賴型號與安裝專用表格，而不是通用行程規則。應及早記錄假設，避免採購、試運轉與維護在不知情下改變它們（SMC、Parker，2026）。
放行前：
- 記錄缸徑、活塞桿直徑、行程、產品代碼、安裝代碼與桿端硬體；
- 定義正常、卡滯、硬止擋、重力與故障壓縮負載；
- 繪製最差伸出幾何，並標註實際未支撐長度；
- 記錄所選製造商方法使用的端部約束工況；
- 以可見單位執行 Euler 篩選，並說明
E與SF的來源； - 將結果與目前製造商負載／行程圖表核對；
- 另行計算導向負載、力矩、支架撓度與緩衝能量；
- 檢查壓力額定值、速度、溫度、介質、環境與工作循環；
- 依適用的機台安全流程審查儲存能源與意外運動危害。
試運轉期間，在施加完整負載前，驗證整個行程的對心。如果裕量取決於實際工作壓力，在關鍵推動期間記錄接口壓力。檢查卡滯、不對稱密封接觸、導向發熱、異常噪音或可見側向運動。確認流量控制與緩衝產生受控減速，不要把活塞桿當成止擋。
維護後，當技術人員更換桿端轉接件、支架、安裝、導向、調壓器設定、負載、速度或硬止擋位置時，重複相關檢查。即使氣缸料號不變，每項變更也可能改變壓縮力、有效長度、對心或動態負載。
活塞桿屈曲常見問題
以下答案涵蓋最可能改變長行程設計的選型問題：隱藏的峰值力、行程與有效長度的差異、產品專用安全係數、更大缸徑的影響，以及無桿替代方案的限制。每個答案都要繫結到選定氣缸與機台幾何。
負載很輕時，氣動氣缸的活塞桿仍會屈曲嗎？
會。如果伸出的氣缸推向固定止擋或卡滯點，即使正常負載很輕，也可能產生接近最大壓力－面積推力的力。SMC 在其屈曲選型方法中明確使用最大產生力。請評估可信的止擋、卡滯、重力與故障情況，不要只評估例行製程負載。
氣缸行程等於屈曲長度嗎？
不一定。屈曲長度取決於實體未支撐長度，以及兩端提供的約束。外露活塞桿、轉接件、接頭與支架柔性都可能改變它。請使用所選製造商程序定義的幾何與安裝工況，不要把名義行程當成沒有說明的替代值。
活塞桿屈曲應使用哪一個安全係數？
沒有適用於每支氣缸與每台機器的通用值。Parker 在引用的 P1F 方法中建議 3.5 至 5，而 Festo 在其參考圖表中使用 5。請使用確切產品程序、工作不確定性、動態、後果與適用設計要求，再記錄選定係數的理由。
更大的氣缸缸徑能防止活塞桿屈曲嗎？
不會自動防止。在壓力相同時，更大缸徑會增加可用推力，也會增加壓縮負載。相應氣缸可能也有更大的活塞桿，但兩項變化都必須計算，並與確切產品圖表核對。加大活塞桿選項有時可以提高穩定性，而不增加由缸徑產生的推力。
無桿氣缸能消除所有長行程問題嗎？
不能。它移除了作為壓縮柱的長外露活塞桿，也可能縮短安裝長度，但滑座仍有力、負載、力矩、速度、緩衝與環境限制。請依無桿產品本身的負載與力矩資料選型；當完整工作條件需要時，再增加外部導向。
