負載質量與速度：繪製緩衝容量圖表
「緩衝容量圖表」是針對特定型號的選型範圍，不是通用的安全區域圖。請選用確切的氣缸系列、缸徑、導向與緩衝配置圖表。接著依型錄列出的座標軸定義與測試條件，將總移動質量對應到緩衝開始時的活塞或滑座速度。
如果所需工作點落在已發布邊界之外，調整緩衝針並不會創造額外的額定容量。請降低速度或移動質量，改選其他氣缸或緩衝選項，或另行選配尺寸合適的外部減速器。最終核准仍須在已安裝的機台上進行受控試車。
重點摘要
- 使用符合確切氣缸型號、缸徑、緩衝選項、壓力、安裝方向與運動方向的圖表。
- 標出總移動質量與緩衝入口速度，而不是只有有效負載，也不是整個行程的平均速度。
- 將標出的工作點視為型錄篩選結果，另行確認壓力、循環頻率、調整狀態、外力、安裝與實測減速度。
緩衝容量圖表實際顯示什麼？
緩衝容量圖表顯示特定致動器配置在其標示的緩衝系統下，對哪些移動質量與緩衝入口速度組合具有減速額定能力。它不會為通用的質量－速度曲線內所有運轉條件提供認證。
Parker 的無桿氣缸型錄要求使用者依待緩衝的質量，以及緩衝開始時的活塞速度選擇緩衝配置；型錄也要求加入活塞質量，以及在有安裝時加入導向滑座或煞車座的質量。如果應用超出圖表限制，Parker 指示設計人員使用額外的避震器（Parker 無桿氣缸，查閱於 2026 年）。
SMC 的 MY1H 選型頁面說明產品身分為何重要。其負載－速度曲線依缸徑分開，並註明適用於指定壓力下的水平碰撞。允許的空氣緩衝範圍由相應型號曲線界定，而不是由可套用到其他缸徑或安裝方向的全系列通用焦耳值界定（SMC MY1H，查閱於 2026 年）。
在繪製任何工作點之前，請記錄以下圖表限定條件：
| 型錄欄位 | 為何會改變判斷 |
|---|---|
| 系列與確切型號 | 緩衝幾何、內部移動質量、密封件與額定值各不相同 |
| 缸徑或致動器尺寸 | 不同尺寸通常具有不同的邊界曲線 |
| 緩衝類型 | 橡膠止擋、固定式空氣緩衝、可調式空氣緩衝與避震器不可互換 |
| 導向、煞車或滑座選項 | 增加的移動硬體會改變必須減速的質量 |
| 壓力與方向 | 驅動作功與型錄測試條件可能改變 |
| 安裝方向 | 重力可能協助或阻礙運動，且部分曲線只適用於水平移動 |
| 速度定義 | 圖表可能指定平均速度、最大速度、碰撞速度或緩衝入口速度 |
| 行程或調整限制 | 某些緩衝或行程調節器選項有自己的可用範圍 |
圖表標題本身就是工程資料。缺少型號、座標軸單位、運轉條件與緩衝定義的乾淨曲線，無法驗證氣缸。那只是示意圖，不是額定值。
座標軸應使用哪種質量與速度？
質量座標請使用總平移質量，速度座標請使用緩衝開始瞬間的速度。這些數值通常大於機台規格表中的有效負載與平均速度。
總移動質量可能包括：
- 有效負載與產品；
- 會隨負載平移的工具、夾具、支架、軟管與電纜拖鏈；
- 外部滑座或導向工作台的質量；
- 型錄要求計入的氣缸活塞或內部滑座質量；
- 製造商指定的煞車座、聯接器或行程調節硬體。

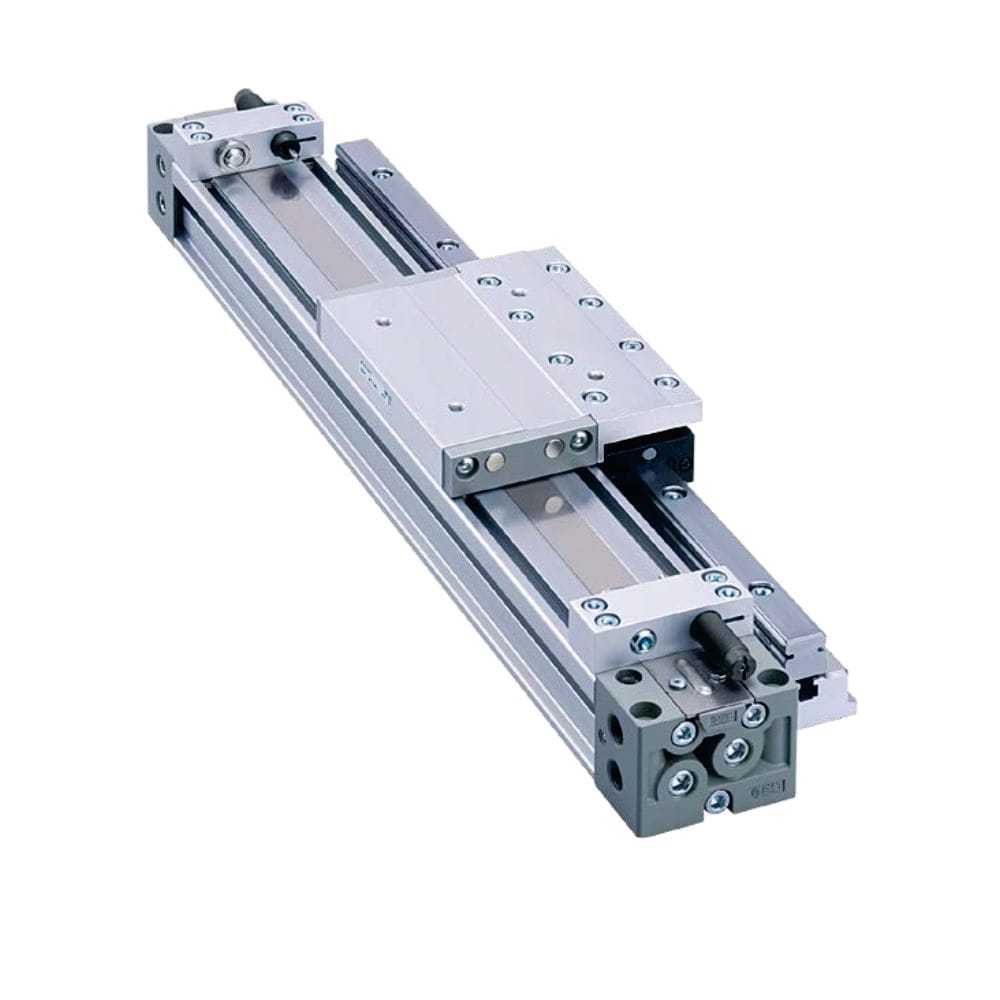

導向式無桿氣缸的照片可以辨識移動元件，但外觀本身不能確定緩衝容量。請依確切型錄的方法，將導向滑座與連接硬體計入。
速度應在最可信的最差生產條件下，靠近緩衝入口位置量測。整個行程的平均值可能掩蓋加速度與流量變化。Parker 在某項無桿氣缸程序中允許初步選型採用高於平均值 50% 的峰值假設，但這個係數只屬於該程序，不是通用換算（Parker 無桿氣缸，查閱於 2026 年）。
Festo 同樣將移動質量、緩衝開始時的速度、目標減速度、工作壓力與氣缸阻力視為分開的輸入。這強化了一項實務原則：質量－速度工作點是讀取圖表的必要資料，但不是完整的停止系統規格（Festo，查閱於 2026 年）。
如果沒有直接量測速度，請記錄估算方法、感測器位置、濾波設定、負載、供氣壓力與流量控制設定。氣動氣缸速度指南說明為何以理論流量除以活塞面積只能作為初步估算。
如何正確繪製運轉工作點？
請依 6 個步驟繪製運轉工作點。保留製造商的座標軸方向與比例，不要憑記憶重新描繪曲線。
- 選擇一張確切圖表。對應系列、尺寸、緩衝選項、導向選項、方向、安裝方向與標示壓力。
- 如實讀取兩個座標軸。確認單位，以及任一座標軸是否為對數軸。不要假設質量一定在垂直軸，或速度一定在水平軸。
- 計算總移動質量。遵循型錄對內部活塞、滑座、煞車與附件質量的說明。
- 確定緩衝入口速度。在標示位置優先使用量測得到且最可信的最差速度，而不是循環平均速度。
- 繪製不只一種條件。標出額定生產條件、預期的最大負載與速度，以及如調壓器漂移或負載變化等可信的異常條件。
- 依正確曲線判定。使用所選尺寸或選項的邊界，並將註記後的型錄頁面保存在機台檔案中。
不要把曲線左下方的所有區域都描述成通用的「安全」區域。這種說法可能暗示不存在的已驗證安全係數。位於型錄範圍內的工作點，只是在圖表標示假設下通過一項選型篩選；其他限制仍可能主導設計。
為什麼速度會讓工作點快速移動？
對於平移運動，緩衝入口的動能為：
代表以焦耳表示的動能， 代表以公斤表示的總移動質量， 代表以公尺／秒表示的緩衝入口速度。在質量不變時，將 加倍會使動能變成 4 倍。因此，相同百分比的速度增加，比質量增加更容易讓應用快速超出緩衝曲線。
如果緩衝裝置具有固定的允許能量 ，理想化的質量－速度邊界可寫成：
是該純能量模型所代表的最大速度。它可以解釋許多容量曲線向下的形狀，但不可用來重建製造商的額定值。實際曲線可能還包含壓力、緩衝流量、活塞尺寸、密封摩擦、行程調節器限制與產品專屬測試標準。
當壓力持續推動活塞通過緩衝行程時，緩衝裝置可能還必須吸收新增的作功。在垂直或傾斜運動中，重力可能增加或減少作功。若要完整處理停止能量，請參考移動負載動能指南與行程末端出力與能量指南。
質量－速度圖表將數項產品假設壓縮成一條邊界。請用圖表回答「這個運轉工作點是否符合此配置？」再用能量計算理解工作點為何移動並篩選替代方案。兩者不能互相取代。
除了繪製出的工作點，還必須檢查什麼？
工作點通過型號曲線後，請檢查雙軸圖表無法顯示的條件：
| 額外檢查項目 | 質量－速度工作點可能掩蓋的失效 |
|---|---|
| 可用緩衝行程 | 調整硬體或機台幾何可能縮短減速距離 |
| 工作壓力與排氣背壓 | 驅動作功與緩衝行為可能不同於型錄條件 |
| 循環頻率與溫度 | 重複減速可能產生每次事件圖表看不出的熱限制 |
| 外部製程力或重力 | 緩衝期間可能有額外作功進入停止系統 |
| 負載偏移與力矩 | 即使緩衝通過，滑座或導向仍可能超過力矩容量 |
| 對準與側向負載 | 卡滯會改變速度、摩擦、磨耗與撞擊行為 |
| 緩衝針設定 | 限制不當可能造成回彈、硬性進入或硬性落位 |
| 機械止擋與防護 | 緩衝不會定義結構止擋或安全控制要求 |
對於導向式無桿氣缸，除了緩衝也要檢查負載與力矩容量。SMC 為 MY1 配置發布獨立的依速度變化負載與力矩圖表，這說明通過一條曲線並不代表符合產品的所有限制（SMC MY1 系列，查閱於 2026 年）。
調整緩衝針會改變排氣限制與減速曲線，但不能把超出製造商容量邊界的工作點變成核准工作點。緩衝密封工程指南說明緩衝套、滯留空氣、針閥通道與密封件如何共同作用。
依我們檢視緩衝應用的經驗，最有用的圖表註記包含 3 個點而不是 1 個：正常生產、預期的最大負載與速度，以及造成最高緩衝入口能量的可信異常條件。這份簡單紀錄能讓後續壓力或循環時間變更清楚可見，不必讓維護團隊猜測最初的選型依據。
工作點超出曲線時該怎麼做？
超出邊界表示所選配置未通過型錄篩選。不要以有效負載取代總質量、以平均速度取代緩衝入口速度，或改用其他缸徑的曲線來消除這個工作點。
請採用以下一項或多項修正：
- 降低緩衝入口速度。調整運動曲線或流量控制策略，再在同一位置量測調整後的速度。
- 降低平移質量。只有在機械設計允許時，才減輕工具或移除移動支架。
- 改選其他致動器配置。不同缸徑、系列、導向、緩衝選項或行程調節器組件，可能具有另一個已發布範圍。
- 增加受控停止距離。只能使用製造商核准的緩衝或減速配置。
- 增加外部避震器。依動能、持續驅動作功、每小時能量、速度、有效質量、行程、返回時間、溫度與安裝限制進行選型。
- 重新設計負載路徑。將減速器對準負載質心附近，並讓氣缸或滑座側向負載維持在自身限制內。
ACE 的工業避震器方法會分開計算動能、推進能量、每循環總能量、每小時總能量、有效質量與行程。當內部緩衝不足時使用這些欄位；單獨的焦耳額定值不是完整的外部避震器選型（ACE Controls，查閱於 2026 年）。外部避震器選型指南提供詳細流程。
應如何試車並記錄選型結果？
請依確切致動器手冊，在受控負載與速度下試車。逐步接近預期生產條件，從兩個方向確認緩衝是否接合，並觀察硬性進入、硬性落位、回彈、不穩定的循環時間、洩漏、緊固件移動或滑座異常行為。
請保留一頁式選型紀錄，包含型錄版本、圖表頁碼、致動器型號、缸徑、行程、緩衝選項、移動質量拆解、速度曲線或計算方法、壓力範圍、繪製點、緩衝針設定、循環頻率、安裝方向與試車觀察。任何輸入變更時都要重新檢查圖表。
高速空氣緩衝指南涵蓋高速應用中的調整症狀與驗證。如果穩定試車後又出現行程末端噪音或撞擊，請調查磨耗、污染、壓力變化、流量控制變化與負載變化，而不是只把緩衝針關得更小。
緩衝容量圖表常見問題
緩衝容量圖表用來做什麼？
它用來針對特定氣缸配置，篩選緩衝開始時的移動質量與速度組合。曲線只適用於製造商標示的型號、緩衝、壓力、方向與其他條件，不是通用的無桿氣缸限制。
應該標出有效負載質量，還是總移動質量？
請標出所選型錄定義的質量。這通常包括有效負載、工具、滑座或導向工作台，以及致動器的活塞或內部滑座質量。Parker 也要求在有安裝時加入導向滑座或煞車座質量。
可以在圖表上使用氣缸平均速度嗎？
只有在圖表明確要求平均速度，且你依該製造商的方法計算時才可以。許多緩衝程序要求活塞或滑座在緩衝入口的速度；只要可能，就應在該位置量測，因為全行程平均速度可能掩蓋更高的入口速度。
調整緩衝針會增加緩衝容量嗎？
不會。緩衝針調整只會在產品允許的設定範圍內改變排氣限制與減速曲線，不會建立新的額定質量－速度範圍。超出已發布邊界的工作點需要改變運轉條件或採用其他停止方案。
如果運轉工作點超出圖表，該怎麼做？
降低緩衝入口速度或移動質量，改選其他核准的氣缸或緩衝配置，增加受控停止距離，或加入尺寸正確的外部避震器。重新繪製修正後案例，並在受控條件下試車。
