如何計算移動氣缸負載的動能

Q: 移動氣缸負載的動能公式是什麼？

使用 E_k = 1/2mv_c²。將移動總質量 m 以 kg 輸入，將緩衝進入或撞擊速度 v_c 以 m/s 輸入，結果為 J。這個公式只涵蓋平移動能；旋轉機構、持續的氣缸驅動力、重力與彈簧可能需要額外項目。

Q: 氣缸速度加倍，動能也會加倍嗎？

不會。在質量不變時，速度加倍會使動能變成四倍，因為速度要平方。一個 10 kg 的組件以 1 m/s 運動時攜帶 5 J，以 2 m/s 運動時攜帶 20 J。只要閥流量、壓力、負載或循環設定可能改變進入速度，就應重新計算。

移動氣缸負載的動能，等於移動總質量乘以速度平方，再乘以二分之一。請使用緩衝開始或發生撞擊時的速度，不要直接套用平均行程速度。接著，將結果與所選型號的精確氣缸緩衝器或外部吸收器資料比較。

這項計算是篩選步驟，不能完整代表峰值作用力。停止動作還可能吸收持續氣動驅動力與重力所做的功。若要使用完整的停止能量與負載路徑方法，請參閱相關的行程末端作用力指南。

移動質量是隨氣缸負載沿著運動方向平移的所有部件。緩衝進入速度是末端緩衝開始時的速度。允許動能是在製造商規定條件下，所選緩衝器或止擋器可吸收的特定型號目錄上限。

重點摘要

動能會隨速度的平方增加。

Parker 表示，緩衝進入速度可能比平均速度高 50%。

應計入移動中的氣缸部件、工裝、支架與產品。

將焦耳數與精確型號公布的允許值比較。

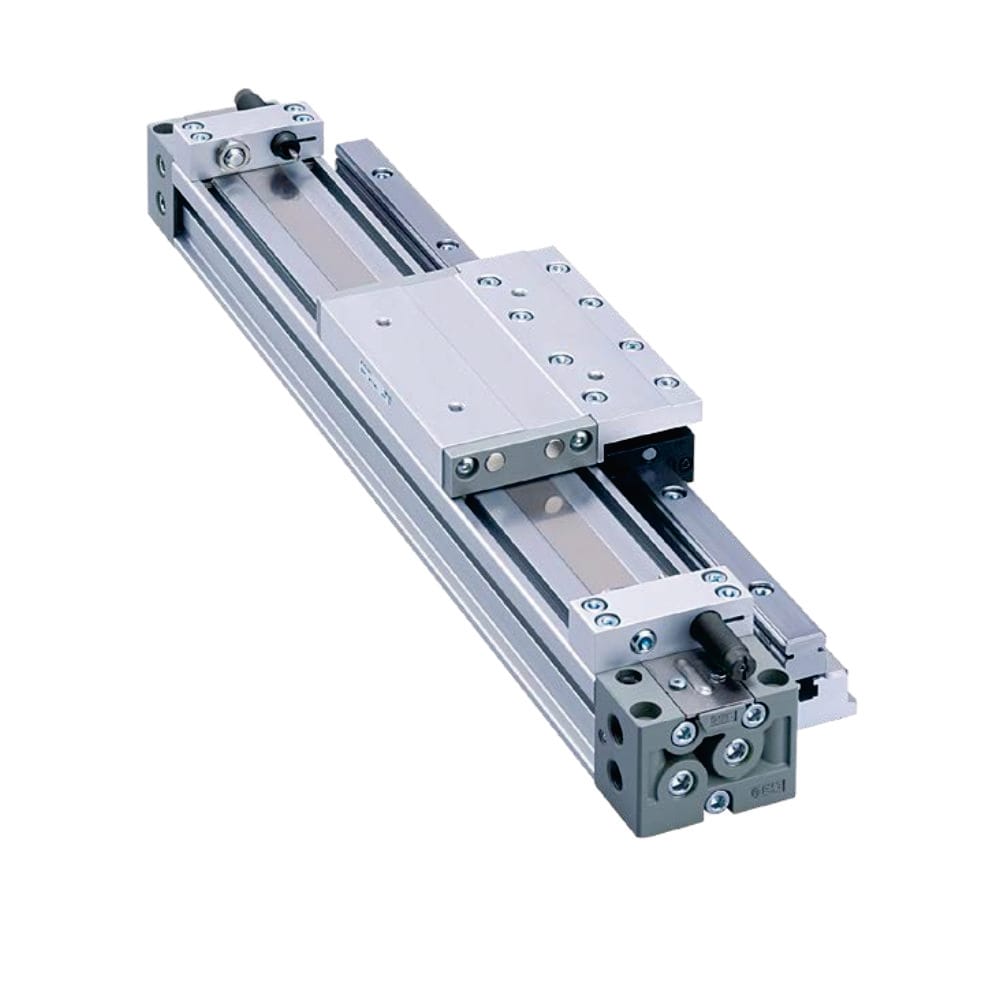

MY1H 導向無桿氣缸，顯示會影響移動總質量的滑座與附加部件 — 導向無桿氣缸移動的不只是所承載的產品。滑座、安裝板、工裝、緊固件與連接機構都可能構成能量計算所需的移動質量。

移動氣缸負載的動能代表什麼？

NIST 將平移動能定義為質量乘以速度平方的一半，並將 SI 結果命名為焦耳（J）。因此，氣缸設計人員需要檢查三個相互關聯的量：以 kg 表示的移動總質量、以 m/s 表示的撞擊或緩衝進入速度，以及以 J 表示的能量（NIST，查閱日期：2026-07-19）。

對於沿直線運動的負載，使用：

E_k = \frac{1}{2} m v_c^2

其中，E_k 是以 J 表示的動能，m 是以 kg 表示的移動總質量，v_c 是以 m/s 表示的緩衝進入或撞擊速度。這個公式假設是平移運動。旋轉臂、滑輪或曲柄可能還需要計算轉動慣量或折算質量。

SI 單位檢查如下：

1\,\mathrm{J} = 1\,\mathrm{kg\,m^2/s^2} = 1\,\mathrm{N\,m}

這個單位等式有助於找出混用單位的輸入錯誤。kg 與 m/s 可直接產生 J；磅、ft/s、mm/s 或公斤力在進入 SI 計算前都必須換算。

動能描述移動組件在某一瞬間攜帶的能量，但不會顯示支架上的最大作用力、緩衝器內的壓力尖峰或停止時間。這些結果取決於能量如何被移除，以及反作用力如何穿過機台傳遞。

哪些質量必須放入計算？

Parker 的重載氣缸指南要求計入負載、活塞與活塞桿質量；其範例將 85 lb 負載在加入氣缸部件後增加為 99 lb 的移動總質量。實際增加量取決於型號，因此應使用圖紙、實測硬體與所選氣缸的質量資料，不要套用通用百分比（Parker，查閱日期：2026-07-19）。

質量清單應以實際沿運動軸平移的部件為核心：

移動部件	優先採用的證據	常見錯誤
產品或工件	秤重、物料清單、受控負載規格	配方變動時仍使用名義產品重量
工裝與夾具	組件圖或實測子組件	漏算夾爪、夾具、定位座與轉接件
安裝板與緊固件	以採購硬體核對 CAD 質量特性	把安裝板當成固定不動
活塞、活塞桿或滑座	製造商精確型號資料	從另一個缸徑或行程複製質量
電纜拖鏈或軟管的貢獻	運動審查或實測有效貢獻	未確認運動方式就加入整組固定管線的質量
連接機構	運動學模型或折算質量	忽略皮帶、滑輪、連桿或垂直提升部件

對於簡單的直接軸組件：

m = m_{\mathrm{load}} + m_{\mathrm{tool}} + m_{\mathrm{mount}} + m_{\mathrm{moving\ actuator}} + m_{\mathrm{coupled}}

每一項都使用 kg。不要只因固定缸體、固定機架或整段軟管屬於機台，就把它們加入移動質量。反過來，也不要因移動滑座或活塞桿沒有出現在負載圖上，就把它們漏掉。

依我們的經驗，最清楚的工作表會為每一個質量項目指定負責人與證據來源。採購可負責產品變動，機械設計可負責工裝質量，氣缸供應商可負責活塞或滑座資料。這能讓後續的負載或型號變更被看見，而不是悄悄使結果失效。

對垂直系統而言，質量清單相同，但向下停止時重力可能增加所需的功。垂直氣缸選型指南涵蓋負載保持與安裝方向等單靠動能數值無法解決的問題。

如何計算動能而不發生單位錯誤？

NIST 關係式顯示，50 kg 的移動組件以 2 m/s 運動時有 100 J，因為二分之一乘以 50 再乘以 2 的平方等於 100。算術很簡單，但只有在質量和速度描述同一個最差可信工作條件時，結果才具備工程依據（NIST，查閱日期：2026-07-19）。

請依以下順序計算：

列出所有平移部件，並以 kg 加總質量。
確定緩衝進入或撞擊時的速度，單位為 m/s。
先將速度平方，再乘以質量。
乘以二分之一，並以 J 報告結果。
在結果旁記錄負載、方向、配方與量測條件。

假設一個 12 kg 的組件以 0.8 m/s 接近止擋器：

E_k = \frac{1}{2}(12\,\mathrm{kg})(0.8\,\mathrm{m/s})^2 = 3.84\,\mathrm{J}

若速度以 mm/s 記錄，請先換算。例如，v_c = 800 mm/s 等於 v_c = 0.8 m/s。若把 800 當作 m/s 直接平方，結果會大一百萬倍。

質量與重量也是不同的物理量。m 欄位應填 kg，不要填 N、公斤力或磅力。若目錄用磅作為實用負載標示，請遵循該製造商的圖表與單位慣例，不要把它與 SI 公式混用。

氣動氣缸理論作用力指南回答的是另一個問題。壓力乘以活塞有效面積可估算氣缸作用力；質量乘以速度平方則估算移動能量。兩種計算不能互相取代。

為什麼緩衝進入速度比平均速度更重要？

Parker 表示，緩衝開始時的活塞速度通常約比平均行程速度高 50%。由於動能公式會將速度平方，在這種情況下使用平均速度，所得能量只有使用 1.5 倍速度計算值的約 44%（Parker，查閱日期：2026-07-19）。

平均行程速度通常估算為：

v_{\mathrm{avg}} = \frac{L}{t}

L 是行程距離，t 是移動時間。這個平均值掩蓋了加速、閥開啟、壓力建立、負載變化、摩擦，以及行程末端的實際運動曲線。它適合用於循環時間規劃，但不一定是正確的緩衝選型輸入。

兩個速度之間的能量比為：

\frac{E_{k,2}}{E_{k,1}} = \left(\frac{v_2}{v_1}\right)^2

如果質量不變，速度加倍，動能就會變成四倍。速度增加 10% 會使能量增加 21%。這種平方律敏感度說明，小幅的流量、壓力或負載變更就可能消耗原本看似充足的緩衝裕量。

對固定 10 kg 質量而言，速度從 0.5 增至 2.0 m/s，動能會變成 16 倍。這些數值由公式推導，不是目錄中的緩衝額定值。

當裕量很小時，應在接近緩衝開始的位置量測速度。依精度與風險需求，可使用帶時間戳的位置感測器、編碼器、高速攝影機或經驗證的運動曲線。氣缸速度計算器可支援早期的流量估算，但實際生產運動量測仍是更可靠的選型輸入。

工作範例：50 kg 負載以 2 m/s 運動

依 NIST 公式，50 kg 的移動組件以 2 m/s 運動時，攜帶 100 J 的平移動能。這與文章中的算術一致，但不能證明氣缸端蓋、安裝支架或外部吸收器能安全停止負載（NIST，查閱日期：2026-07-19）。

假設 50 kg 總質量已包含滑座、工裝、安裝板、緊固件與產品。使用實測緩衝進入速度 2 m/s：

E_k = \frac{1}{2}(50\,\mathrm{kg})(2\,\mathrm{m/s})^2

E_k = 100\,\mathrm{J}

現在檢查敏感度。若實際進入速度是 2.2 m/s，而不是 2.0 m/s：

E_k = \frac{1}{2}(50\,\mathrm{kg})(2.2\,\mathrm{m/s})^2 = 121\,\mathrm{J}

速度誤差 10% 會使能量從 100 J 增至 121 J；如果質量增加 10%，能量則按比例增加到 110 J。這個比較說明，驗證速度比加入沒有依據的整體質量百分比更重要。

請將 100 J 記錄為「緩衝進入時的平移動能」，不要記成「撞擊力」或「所需氣缸作用力」。標籤本身就是工程控制的一部分，能避免一個正確的能量數值日後被誤當成結構峰值負載或完整的緩衝選型結果。

什麼時候動能不是完整的停止能量預算？

ACE 的官方計算依據顯示，100 kg 負載以 2 m/s 運動時有 200 N·m 的動能，再加上 200 N·m 的推進力作功，得到每循環 400 N·m。以 SI 能量單位而言，N·m 與 J 等價，因此持續的氣缸推力可能使該範例的吸收器負荷加倍（ACE Controls，查閱日期：2026-07-19）。

如果壓縮空氣在停止距離內仍持續推動活塞，可將額外作功近似為：

E_d = F_d s_c

E_d 是以 J 表示的驅動作功，F_d 是停止期間以 N 表示的淨驅動力，s_c 是以 m 表示的有效停止距離。請使用運動期間量測或有充分依據的壓力，不要只使用調壓器靜態壓力。

對於更廣泛的初步預算：

E_{\mathrm{abs}} = E_k + E_d + E_g

E_abs 是停止裝置每次事件必須吸收的能量。E_g 是重力作功：當重力把負載推向止擋器時為正，當重力阻礙接近時為負。連桿幾何、彈簧、製程力或多個吸收器可能需要增加其他項目。

第一次計算先聚焦於 E_k。當驅動作功、重力、停止距離、平均阻力或結構峰值負載成為決策依據時，請改用完整的行程末端能量工作表。這個界線可避免把篩選計算誤當成完整的停止設計。

如何將結果與氣缸緩衝額定值比較？

SMC 型號選型指南列出一個 10 mm 缸徑 CJ2 範例的空氣緩衝能力只有 0.07 J，16 mm 型號則為 0.18 J。這些特定型號數值說明，在判定計算能量可接受前，必須核對缸徑、緩衝型式、速度範圍與精確系列（SMC，查閱日期：2026-07-19）。

將計算出的動能作為目錄比較的一側：

E_{\mathrm{design}} \leq E_{\mathrm{allowable}}

E_design 是製造商要求的能量依據，可能只有動能，也可能是包含驅動力與重力作功的較大吸收能量。E_allowable 是所選型號、缸徑、方向、緩衝、安裝方式與工作條件下公布的精確上限。

不要只檢查一個數字：

目錄檢查項目	重要原因
每次事件的允許能量	篩選立即停止是否可行
質量－速度圖或包絡線	確認質量與撞擊速度的組合
有效質量範圍	確認吸收器的作用力曲線符合應用
每小時能量或循環頻率	篩選熱累積與重複運轉
緩衝行程或有效長度	定義可用於吸收能量的距離
方向與安裝備註	納入重力、側向負載、對心與型號限制

Festo 指出，可調式氣動緩衝需要五項工作輸入：移動質量、阻尼時速度、目標減速度、工作壓力與氣缸阻力。這些變數說明，調整螺絲不能取代型號能力檢查，也不能補救超出核准工作範圍的能量（Festo，2022 年，查閱日期：2026-07-19）。

不要用自創的通用安全係數來掩蓋超過目錄上限的問題。下一步應是重新設計：降低進入速度、減少質量、提高額定停止能力、增加正確選型的外部吸收器，或更改停止位置。乘數無法創造緩衝行程、熱容量或對心條件。

工具氣壓缸選型緩衝能量計算器輸入移動質量、撞擊速度、驅動力、緩衝行程、循環頻率與目錄能力，篩選所需吸收能量及剩餘裕量。緩衝能量 =（0.5 × 質量 × 速度² + 驅動功 + 重力功）× 安全係數移動質量撞擊速度驅動力緩衝行程開啟計算工具

這個計算器是篩選輔助工具。所選氣缸或減震器製造商的說明與型號資料，仍是驗收依據。

實用的移動負載能量工作表

ACE 將每循環動能、推進力能量、每循環總能量與每小時總能量分成四個不同結果。實用的氣缸工作表也應保持這種區分，同時記錄決策使用的質量、撞擊速度、停止距離、方向、循環頻率與精確目錄能力（ACE Controls，查閱日期：2026-07-19）。

每一個可能到達止擋器的方向與工作條件都要有一列：

工作表欄位	單位	應保留的證據
移動總質量	kg	質量清單、圖紙版次、負載條件
緩衝進入或撞擊速度	m/s	量測方法、曲線或文件化估算
平移動能	J	公式與計算版次
穿過停止動作的淨驅動力	N	動態壓力與有效面積依據
有效停止距離	m	目錄緩衝長度或吸收器工作行程
方向與重力方向	角度或方向	機台配置與運動方向
每小時停止次數	1/h	持續最差生產配方
精確型號能力	J/事件與 J/h	資料表版次與製造商條件
驗收裕量	J 或百分比	核准的設計規則，而非通用係數

伸出與縮回要分開建立案例。活塞有效面積會改變，重力方向可能變號，工裝也可能只在某一方向接觸製程。如果負載與速度彼此獨立變動，請測試最差但可信的組合，不要假設最重產品一定以正常配方速度運動。

最後，驗證已安裝機台。確認活塞沒有硬碰撞、緩衝設定位於製造商說明範圍內、外部吸收器對心、負載導向可承受側向力矩，且生產曲線符合計算輸入。氣動氣缸緩衝指南說明調整症狀與緩衝機構。

移動氣缸負載動能常見問題

Parker 對緩衝進入速度高 50% 的提醒，以及 SMC 的 0.07 J 和 0.18 J 特定 CJ2 範例，說明單一公式不可能選出所有停止裝置。以下答案將基本動能計算與目錄能力、完整吸收能量、平均作用力和實測峰值負載分開（Parker；SMC，查閱日期：2026-07-19）。

移動氣缸負載的動能公式是什麼？

使用 E_k = 1/2mv_c²。將移動總質量 m 以 kg 輸入，將緩衝進入或撞擊速度 v_c 以 m/s 輸入，結果為 J。公式只涵蓋平移動能；旋轉機構、持續的氣缸驅動力、重力與彈簧可能需要額外項目。

哪些部件要計入移動總質量？

計入產品、工裝、夾具、移動安裝板、緊固件、活塞與活塞桿或滑座，以及任何運動會反映到氣缸軸線的機構。固定缸體與機架不計入。請使用精確圖紙、量測值或型號資料，不要假設負載質量上方固定增加某個百分比。

計算時應使用平均行程速度嗎？

只要可行，就使用實測的緩衝進入或撞擊速度。Parker 表示，緩衝開始時的速度通常比平均行程速度高約 50%。行程除以時間可支援早期估算，但會掩蓋加速度，並可能低估緩衝選型所使用的速度平方項。

氣缸速度加倍，動能也會加倍嗎？

不會。在質量不變時，速度加倍會使動能變成四倍，因為速度要平方。一個 10 kg 組件以 1 m/s 運動時攜帶 5 J，以 2 m/s 運動時攜帶 20 J。只要閥流量、壓力、負載或循環設定可能改變進入速度，就應重新計算。

計算出的動能足以選擇氣缸緩衝嗎？

不一定。將結果與精確型號的質量－速度範圍及允許能量比較，再確認是否也必須計入驅動力、重力、循環頻率、停止距離或等效質量。應使用製造商的選型方法，並在最差但可信的生產條件下測試已安裝的運動。
