การขนถ่ายวัสดุ: แนวทางจัดหาแอคชูเอเตอร์งานหนักสำหรับระบบสายพานลำเลียง

แอคชูเอเตอร์งานหนักสำหรับสายพานลำเลียงไม่ได้ถูกนิยามด้วยผิวสีดำ ก้านที่ใหญ่ขึ้น หรือป้ายทางการตลาด แต่คือแอคชูเอเตอร์ที่มีเอกสารยืนยันว่าแรง เส้นทางรับภาระ ความเร็ว การกันกระแทก สภาพแวดล้อม อินเทอร์เฟซ และขีดจำกัดรอบงานครอบคลุมการเคลื่อนที่ของสายพานที่ระบุไว้หนึ่งงานด้วยระยะเผื่อที่ยอมรับได้

ดังนั้นงานจัดหาจึงต้องเริ่มจากเครื่องจักร ไม่ใช่จากแค็ตตาล็อกกระบอกสูบ ประตูหยุด ตัวดัน ตัวเปลี่ยนทิศทาง ชุดยก แคลมป์ และสไลด์ถ่ายโอนอาจใช้การเคลื่อนที่นิวเมติกเหมือนกัน แต่แต่ละแบบสร้างชุดภาระ ระบบนำทาง แรงกระแทก การยึดค้าง การจัดแนว และผลกระทบเมื่อขัดข้องต่างกัน

ประเด็นสำคัญ

• ISO 15552 ครอบคลุมอินเทอร์เฟซบางส่วนสำหรับรูใน 32 ถึง 320 mm ไม่ได้ยืนยันความเหมาะสมของงานทั้งระบบ
• คำนวณแรงที่ห้องซึ่งกำลังเคลื่อนที่ โดยรวมแรงดันย้อนกลับและแรงต้าน
• ให้ระบบนำทางภายนอกรับภาระด้านข้างของสายพานเมื่อทำได้
• จัดซื้อจากแบบวาด กราฟสมรรถนะ วัสดุ การทดสอบ และหมายเลขชิ้นส่วนที่ควบคุมแล้ว

ขอบเขตการใช้งานของแอคชูเอเตอร์สายพานงานหนัก คือคำจำกัดความที่ควบคุมได้ว่าต้องเคลื่อนอะไร เคลื่อนเร็วเท่าใด ผ่านระยะชักใด ภายใต้แรงและสภาพแวดล้อมอะไร ใช้อินเทอร์เฟซใด และต้องมีหลักฐานแบบใด แอคชูเอเตอร์งานหนักสำหรับระบบสายพานลำเลียงควรจัดหาตามขอบเขตนี้

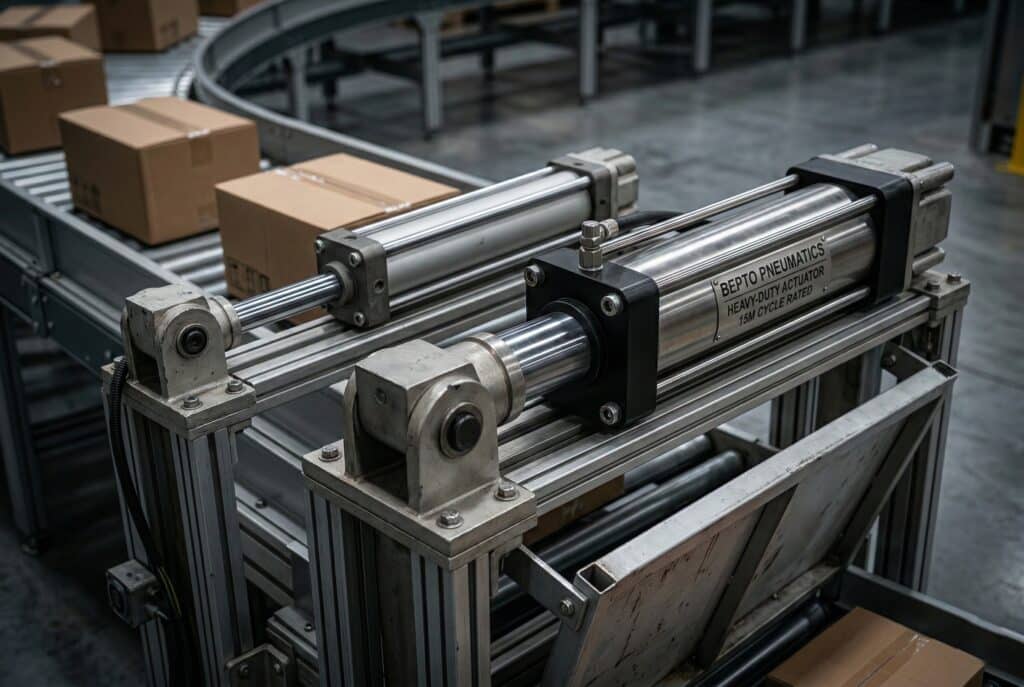

งานหนักคือพิกัดของงาน ไม่ใช่ป้ายผลิตภัณฑ์

ให้มองคำว่า “งานหนัก” เป็นข้อสรุปจากการใช้งาน ไม่ใช่คลาสกระบอกสูบมาตรฐาน ISO 15552:2018 เป็นมาตรฐานด้านมิติ 18 หน้า ครอบคลุมกระบอกสูบแบบฐานติดตั้งถอดได้ที่มีรูใน 32 ถึง 320 mm และแรงดันสูงสุด 1,000 kPa มาตรฐานกำหนดอินเทอร์เฟซบางส่วนเพื่อการสับเปลี่ยน แต่ไม่ได้กำหนดภาระสายพาน อายุใช้งาน ความเร็ว หรือสมรรถนะรับแรงกระแทก (ISO 15552, ยืนยันในปี 2025)

คำนี้อาจอธิบายคุณลักษณะโครงสร้างที่มีประโยชน์ เช่น แบริ่งขนาดใหญ่ วัสดุก้านทางเลือก ฐานติดตั้งแข็งแรงกว่า ระบบนำทางภายนอก ชิ้นส่วนสึกหรอที่เปลี่ยนได้ ซีลปาด ผิวทนการกัดกร่อน หรือชุดกันกระแทกความจุสูง แต่คุณลักษณะนั้นมีความหมายก็ต่อเมื่อพิกัดของผู้ผลิตครอบคลุมโหมดความขัดข้องจริง

กระบอกสูบแบบไท-ร็อดที่แข็งแรงอาจเหมาะกับงานหนัก แต่รูปลักษณ์เพียงอย่างเดียวไม่ยืนยันแรงเหลือ ความสามารถรับแรงด้านข้าง พลังงานกันกระแทก ความเข้ากันได้กับสภาพแวดล้อม หรืออายุรอบการทำงาน

ขอให้ซัพพลายเออร์แทนที่ป้ายด้วยหลักฐาน:

คุณลักษณะที่อ้าง	หลักฐานที่ทำให้ใช้ประโยชน์ได้
ก้านงานหนัก	เส้นผ่านศูนย์กลางก้าน วัสดุ ผิว พิกัดภาระ วิธีตรวจการโก่ง และกรณีฐานติดตั้งที่อนุมัติ
แบริ่งยาว	วัสดุแบริ่ง และขีดจำกัดแรงรัศมีหรือโมเมนต์ของรุ่นนั้น
ซีลสำหรับรอบสูง	สารประกอบซีลที่แน่นอน นโยบายสารหล่อลื่น ขอบเขตการทำงาน เงื่อนไขทดสอบ และขอบเขตที่ไม่รวม
การทำงานความเร็วสูง	ความเร็วที่อนุญาต สมมติฐานวาล์วและอัตราการไหล ความเร็วตอนเข้าชุดกันกระแทก และขีดจำกัดพลังงานจลน์
ฐานติดตั้งเสริมแรง	แบบวาด วัสดุเกรดตัวยึด แรงหรือโมเมนต์ที่อนุญาต และแรงบิดติดตั้ง
พร้อมใช้กับสายพาน	สภาพแวดล้อมที่กำหนด เซนเซอร์ การป้องกันสาย การเข้าถึงเพื่อบำรุงรักษา และรายการตรวจรับ

ไม่มีจำนวนรอบสากลที่ใช้แบ่งกระบอกสูบมาตรฐานออกจากกระบอกสูบงานหนัก ผลทดสอบความทนทานในแค็ตตาล็อกมีความหมายต่อเมื่อระบุแรงดัน ความเร็ว ตัวคูณภาระ ระยะชัก การกันกระแทก คุณภาพอากาศ อุณหภูมิ การหล่อลื่น การจัดแนว และเกณฑ์ความขัดข้อง

คำถามจัดซื้อที่ทรงพลังที่สุดไม่ใช่ “กระบอกสูบนี้เป็นงานหนักหรือไม่?” แต่คือ “ขีดจำกัดที่มีเอกสารข้อใดเป็นตัวกำกับตำแหน่งสายพานนี้?” คำถามนี้บังคับให้ผู้ซื้อและซัพพลายเออร์พูดถึงส่วนที่อ่อนที่สุดของการเคลื่อนที่ทั้งชุด ไม่ว่าจะเป็นแรง ระบบนำทาง พลังงานกันกระแทก ความล้าของฐานติดตั้ง สภาพซีล การสัมผัสของเซนเซอร์ หรือการเข้าถึงเพื่อบริการ

ต้องกำหนดอะไรบ้างสำหรับการเคลื่อนที่ของสายพานแต่ละตำแหน่ง?

กำหนดข้อมูลการใช้งาน 8 ด้านก่อนเลือกผลิตภัณฑ์ ได้แก่ ฟังก์ชัน ภาระ ระยะชัก เวลา ระบบนำทาง สภาพแวดล้อม อินเทอร์เฟซ และการตอบสนองเมื่อขัดข้อง คู่มือเลือกกระบอกสูบลมของ SMC ความยาว 19 หน้าแยกการเลือกขนาดรู แรงกระแทกปลายระยะชัก ภาระด้านข้างหรือการโก่ง และความต้องการอากาศออกจากกัน แสดงให้เห็นว่าเพียงขนาดรูและระยะชักไม่สามารถอธิบายแอคชูเอเตอร์สายพานได้ (SMC, สืบค้นเมื่อ 26 กรกฎาคม 2026)

เริ่มจากฟังก์ชันของการเคลื่อนที่:

• ประตูหยุด: ขวางการไหลของสินค้าและอาจรับแรงกระแทกก่อนหรือหลังที่กระบอกสูบถึงตำแหน่ง
• ตัวเปลี่ยนทิศทาง: เปลี่ยนทิศทางสินค้าผ่านประตู แผ่นดัน แขน หรือชุดถ่ายโอนที่มีระบบนำทาง
• ตัวดัน: ดันสินค้าไปบนพื้นผิวและอาจพบแรงเสียดทานแปรผันหรือการติดขัด
• ชุดยก: ยกแท่นหรือส่วนของสายพานและสร้างภาระแรงโน้มถ่วงที่อาจต้องมีการยึดค้างแบบควบคุม
• แคลมป์หรือเบรก: รั้งชิ้นงานไว้ ทำให้แรงดันหายและพลังงานสะสมกลายเป็นส่วนหนึ่งของการประเมินความเสี่ยง
• สไลด์ถ่ายโอน: รับชุดประกอบที่กำลังเคลื่อนที่ และมักต้องใช้รางนำทางเชิงเส้นภายนอกหรือแอคชูเอเตอร์ที่มีระบบนำทาง

จากนั้นกรอกเอกสารข้อมูลหนึ่งชุดสำหรับตำแหน่งกระบอกสูบแต่ละจุด:

ข้อมูลนำเข้า	ข้อมูลขั้นต่ำ
ฟังก์ชัน	เคลื่อน หยุด เปลี่ยนทิศ ยก แคลมป์ จัดตำแหน่ง หรือถ่ายโอน รวมสถานะปกติและผิดปกติ
ภาระ	ช่วงมวลสินค้า มวลกลไกที่เคลื่อนที่ แรงเสียดทาน ความเอียง ความเร่ง แรงกระแทก และแรงกระบวนการ
การเคลื่อนที่	ระยะชัก ทิศยืดและหด ระยะเผื่อปลาย ตำแหน่งซ้ำได้ การค้าง และเวลา
รอบงาน	รอบต่อนาที จำนวนกะ รอบต่อเนื่อง ช่วงพีก ช่วงพัก และอายุเครื่องจักรที่คาดหมาย
ระบบนำทาง	ชนิดไกด์ ระยะห่างราง จุดศูนย์กลางภาระ แนวคลาดเคลื่อนที่ยอมได้ ภาระด้านข้าง และโมเมนต์ roll/pitch/yaw
สภาพแวดล้อม	อุณหภูมิ ฝุ่น การล้างด้วยน้ำ สารเคมี ความชื้น การกัดกร่อน การสัมผัสอาหาร และการใช้งานกลางแจ้ง
อินเทอร์เฟซ	ฐานติดตั้ง ปลายก้านหรือแคริเออร์ พอร์ต ท่อ วาล์ว เซนเซอร์ คอนเน็กเตอร์ ทางออกสาย และขนาดติดตั้ง
การตอบสนองเมื่อขัดข้อง	สถานะปลอดภัย พลังงานที่ถูกกัก การกู้คืนจากการติดขัด การกู้คืนด้วยมือ และการเข้าถึงเพื่อบำรุงรักษา

สำหรับพฤติกรรมที่เกี่ยวกับความปลอดภัย ให้อธิบายฟังก์ชันของเครื่องจักรแทนการกำหนดให้กระบอกสูบรับผิดชอบอย่างลวก ๆ ISO 12100:2010 ให้แนวทาง 77 หน้าในการประเมินความเสี่ยงและลดความเสี่ยงของเครื่องจักร ให้กำหนดสถานะปลอดภัย การ์ดป้องกัน สมรรถนะการควบคุม การยึดแรงโน้มถ่วง การปล่อยพลังงานสะสม และพฤติกรรมการรีเซ็ตที่ระดับเครื่องจักร (ISO 12100, ยืนยันในปี 2022 และอยู่ระหว่างการปรับปรุง)

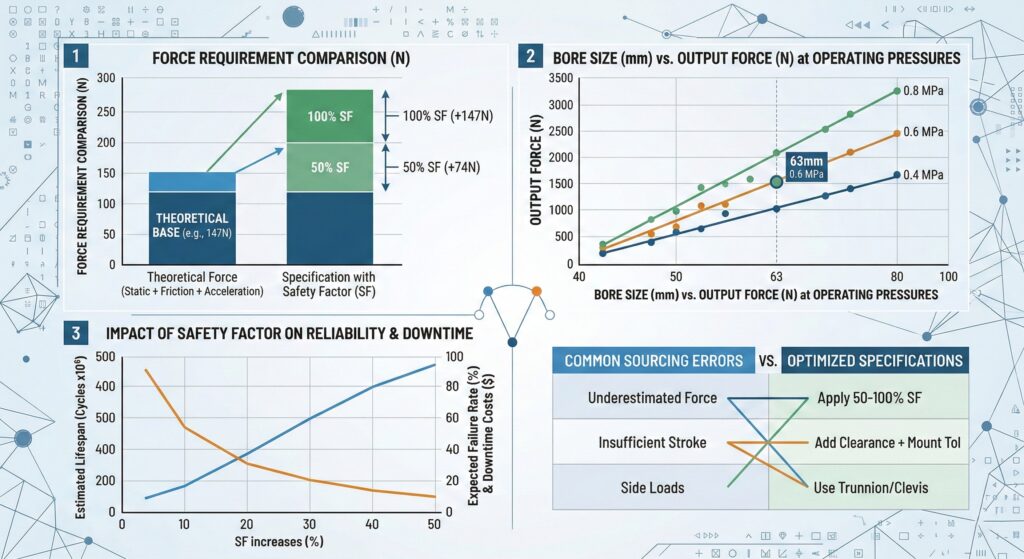

ควรคำนวณแรงและขนาดรูที่ต้องการอย่างไร?

คำนวณแรงที่เป็นไปได้รุนแรงที่สุดในแต่ละทิศทาง แล้วเปรียบเทียบกับแรงที่มีที่ห้องกระบอกสูบระหว่างการเคลื่อนที่ คู่มือของ SMC ความยาว 19 หน้าใช้ตัวคูณภาระแตกต่างกันสำหรับงานอยู่นิ่ง งานแนวนอนที่มีระบบนำทาง และงานไดนามิกแนวตั้งหรือแนวนอน พร้อมแนะนำให้ลดตัวคูณลงอีกเมื่อความเร็วสูง แทนการใช้เปอร์เซ็นต์เผื่อสากลเพียงค่าเดียว (SMC)

สำหรับภาระที่เคลื่อนขึ้นตามทางเอียง แบบจำลองสมดุลแรงที่ใช้ได้คือ:

F_req คือแรงแอคชูเอเตอร์ที่ต้องการเป็นนิวตัน m คือมวลที่เคลื่อนที่จริงเป็นกิโลกรัม a คือความเร่งเป็นเมตรต่อวินาทียกกำลังสอง μ คือสัมประสิทธิ์แรงเสียดทานที่ใช้ g คือความเร่งโน้มถ่วง θ คือมุมเอียงของสายพาน และ F_process ครอบคลุมแรงเพิ่มจากประตู แคลมป์ สปริง หรือสินค้า ให้กลับเครื่องหมายและทิศทางตามกรณีการเคลื่อนที่จริง

แรงยืดที่มีอยู่ควรแทนด้วย:

P_cap คือแรงดันฝั่งฝาปิดขณะเคลื่อนที่ P_back คือแรงดันฝั่งก้านที่ต้าน D คือเส้นผ่านศูนย์กลางรูใน และ η คือค่าผ่อนผันของงานสำหรับแรงต้านภายในและความไม่แน่นอนแบบไดนามิก ใช้หน่วยปาสกาลร่วมกับตารางเมตรเพื่อให้ได้หน่วยนิวตัน สำหรับการหด ให้หักพื้นที่ก้านออกจากพื้นที่ลูกสูบ

เหตุใดจึงใช้แรงดันของห้องที่กำลังเคลื่อน? แรงดันเรกูเลเตอร์ตอนอยู่นิ่งอาจประเมินแรงสูงเกินจริงหลังการสูญเสียที่วาล์ว ข้อต่อ ท่อ ไซเลนเซอร์ การไหล และไอเสีย ตรวจกราฟแรงดันหรือกำหนดแรงดันที่พอร์ตกระบอกสูบแบบอนุรักษ์นิยมสำหรับความเร็วที่ต้องการ

เครื่องมือการเลือกขนาดกระบอกสูบเครื่องคำนวณแรงกระบอกสูบเปรียบเทียบแรงยืดและแรงหดจากขนาดรู เส้นผ่านศูนย์กลางก้าน แรงดันใช้งาน ค่าเผื่อแรงเสียดทาน และตัวคูณความปลอดภัย หลังกำหนดกรณีภาระของสายพานแล้วแรง = แรงดัน × พื้นที่ใช้งานเส้นผ่านศูนย์กลางกระบอกเส้นผ่านศูนย์กลางก้านแรงดันใช้งานค่าชดเชยแรงเสียดทานเปิดเครื่องคำนวณ ->

เครื่องคำนวณตรวจผลลัพธ์ของกระบอกสูบ ไม่ใช่กลไกสายพานทั้งระบบ ให้สร้างสมการภาระก่อน หากแรงที่ต้องการเปลี่ยนตามขนาดสินค้า สภาพสายพาน ความเอียง หรือตำแหน่งประตู ให้คำนวณทุกกรณีและเลือกกรณีที่เป็นตัวกำกับ

จากประสบการณ์ของเรา RFQ สายพานมักให้มวลของแพ็กเกจแต่ไม่รวมประตูที่เคลื่อนที่ ข้อต่อ แคริเออร์ และแรงเสียดทานของไกด์ ทำให้การคำนวณขนาดรูดูแน่นอนกว่าความเป็นจริง แบบร่างกลไกที่ทำเครื่องหมายทิศทางแรงและจุดศูนย์กลางภาระมักแก้สมมติฐานที่ขาดได้เร็วกว่าการแก้สเปรดชีตอีกรอบ

สำหรับงานยก อย่าถือว่าแรงนิวเมติกเพียงอย่างเดียวเป็นวิธีรับรองการยึดค้าง ให้ระบุว่าจะเกิดอะไรหลังแรงดันหาย ท่อขาด วาล์วตัดไฟ เซนเซอร์ขัดข้อง หรือเกิดการติดขัด การค้ำทางกล ร็อดล็อก ระบบถ่วงสมดุล วงจรนิรภัย หรือเทคโนโลยีแอคชูเอเตอร์แบบอื่นอาจเป็นสิ่งที่การประเมินความเสี่ยงเครื่องจักรกำหนด

ระบบนำทาง ฐานติดตั้ง และภาระด้านข้างเปลี่ยนการเลือกอย่างไร?

ให้แยกแรงปฏิกิริยาจากสายพานออกจากก้านลูกสูบมาตรฐาน เว้นแต่ผู้ผลิตจะระบุพิกัดสำหรับกรณีที่ตรงกัน คู่มือเลือกของ SMC ความยาว 19 หน้ากำหนดให้ตรวจภาระด้านข้างกับกราฟเฉพาะรุ่น และเรียกให้ตรวจการโก่งของก้านแยกต่างหากเมื่อระยะชักค่อนข้างยาว ดังนั้นก้านใหญ่ขึ้นเพียงอย่างเดียวไม่ใช่การอนุมัติการใช้งาน (SMC)

ภาระด้านข้างมักเข้ามาจากแรงสินค้าที่เยื้องศูนย์ แขนประตู มวลแคริเออร์ รางที่ไม่ตรงแนว การต่อก้านแบบแข็ง หรือการโก่งของฐานติดตั้ง ให้ทำแผนผังเส้นทางแรงจากสินค้าไปยังโครง แล้วคำนวณแรงปฏิกิริยาที่ไกด์ แบริ่ง สลัก ฐานติดตั้ง และจุดต่อกับกระบอกสูบ

เลือกการจัดวางกลไกอย่างตั้งใจ:

• ใช้สไลด์ที่มีระบบนำทาง กระบอกสูบที่มีไกด์ แคริเออร์แบบไร้ก้าน หรือรางเชิงเส้นแยก เมื่อภาระต้องการตัวรองรับ
• ใช้ข้อต่อ clevis, trunnion, spherical หรือแบบลอย เฉพาะเมื่อการเคลื่อนที่ที่อนุญาตตรงกับกลไก
• อย่าใช้ฐานติดตั้งยืดหยุ่นเพื่อซ่อนโครงที่อ่อนหรือภาระที่ควบคุมไม่ได้
• ตรวจการโก่งของก้านเมื่อก้านยาวดันในแรงอัด
• ตรวจโมเมนต์ของไกด์ที่จุดศูนย์กลางภาระจริง ไม่ใช่ดูเฉพาะมวลสินค้า
• ยืนยันว่าท่อและสายเซนเซอร์ไม่ดึงชุดประกอบที่กำลังเคลื่อน

คู่มือความขัดข้องจากภาระด้านข้างอธิบายกลไกการสึกหรอ ขณะที่ คู่มือภาระรัศมีแยกแรงที่กระทำ แขนโมเมนต์ แรงปฏิกิริยาแบริ่ง และแรงดันเฉพาะจุด สำหรับระยะชักอัดยาว ให้เพิ่ม การตรวจการโก่งของก้านลูกสูบ

ซัพพลายเออร์ควรให้หลักฐานด้านความเร็วและการกันกระแทกอะไร?

ขอขีดจำกัดมวลที่เคลื่อนเทียบกับความเร็วตอนเข้าชุดกันกระแทกของรุ่นจริง ไม่ใช่ความเร็วสูงสุดทั่วไป แค็ตตาล็อกกระบอกสูบ ISO P1F ของ Parker ระบุว่าความเร็วลูกสูบตอนเริ่มกันกระแทกโดยทั่วไปสูงกว่าความเร็วเฉลี่ยประมาณ 50% และใช้ค่าที่สูงกว่านี้เลือกกระบอกสูบจากกราฟกันกระแทก (แค็ตตาล็อก Parker P1F, สืบค้นเมื่อ 26 กรกฎาคม 2026)

พลังงานจลน์เชิงเส้นที่เข้าสู่จุดหยุดคือ:

E_k คือพลังงานจลน์เป็นจูล m_eff คือมวลที่เคลื่อนที่จริงเป็นกิโลกรัม และ v_c คือความเร็วตอนเข้าชุดกันกระแทกเป็นเมตรต่อวินาที มวลที่มีผลอาจต้องรวมชิ้นส่วนที่เคลื่อนของกระบอกสูบและกลไกที่สะท้อนมายังแกนการเคลื่อนที่ ให้ใช้วิธีคำนวณที่ซัพพลายเออร์ระบุ

ความเร็วมีผลแบบกำลังสอง หากความเร็วตอนเข้าชุดกันกระแทกเพิ่มขึ้นขณะที่มวลคงที่ พลังงานจะเพิ่มตามกำลังสองของความเร็ว นั่นคือเหตุผลที่เวลาเฉลี่ยของระยะชักใช้แทนกราฟความเร็ว กราฟกันกระแทก หรือการคำนวณตัวดูดซับแรงกระแทกภายนอกไม่ได้

ซัพพลายเออร์ควรระบุ:

• ช่วงความเร็วลูกสูบที่อนุญาตและวิธีวัด
• มวลที่เคลื่อนและความเร็วที่ชุดกันกระแทกที่เลือกยอมรับได้
• กราฟตั้งอยู่บนสมมติฐานการเคลื่อนที่แนวนอนและมีระบบนำทางภายนอกหรือไม่
• ชนิดชุดกันกระแทก ขั้นตอนปรับ และช่วงปรับที่ใช้ได้
• พลังงานสูงสุดและขีดจำกัดความถี่รอบงานของตัวดูดซับแรงกระแทกภายนอก
• สมมติฐานด้านวาล์ว ท่อ ไอเสีย และแหล่งจ่ายที่ใช้ให้เกิดการเคลื่อนที่
• แรงกระแทกที่ยอมรับได้ทั้งในสภาวะสินค้าและสภาวะผิดปกติ

ตัวอย่างการเลือกของ SMC เป็นกรณีเฉพาะรุ่นอย่างชัดเจน คู่มือแสดงภาระ 50 kg ที่ความเร็ว 300 mm/s สำหรับรูใน CM2 และกรณีชุดกันกระแทกอากาศหนึ่งแบบ แล้วใช้กราฟต่างกันกับตระกูลและชนิดชุดกันกระแทกอื่น (คู่มือเลือกของ SMC) บทเรียนไม่ใช่ให้นำค่าดังกล่าวไปใช้ซ้ำ แต่คือให้ใช้กราฟของกระบอกสูบที่เสนอจริง

หากชุดกันกระแทกในตัวดูดซับพลังงานไม่ได้ด้วยระยะเผื่อเพียงพอ ให้ลดความเร็ว เปลี่ยนโปรไฟล์การเคลื่อนที่ ใช้กระบอกสูบที่ใหญ่ขึ้นหรือคนละแบบ หรือเพิ่มตัวลดความเร็วภายนอกที่มีขนาดถูกต้อง คู่มือกราฟความจุกันกระแทกจากมวลกับความเร็วอธิบายวิธีอ่านบริเวณที่อนุญาตโดยไม่เอากราฟของผู้ผลิตรายหนึ่งไปตีความเป็นพิกัดของอีกผลิตภัณฑ์

รอบงาน สภาพแวดล้อม เซนเซอร์ และความสามารถในการบำรุงรักษา

กำหนดขอบเขตการทำงานให้มากกว่าแรงและความเร็ว ISO 4414:2010 มี 38 หน้า ครอบคลุมการออกแบบระบบนิวเมติก การติดตั้ง การปรับ การทำงานต่อเนื่อง การบำรุงรักษา การทำความสะอาด ความน่าเชื่อถือ ประสิทธิภาพพลังงาน และสภาพแวดล้อม หัวข้อเหล่านี้ทำให้รอบงาน คุณภาพอากาศ การเข้าถึง และบริการที่ปลอดภัยเป็นส่วนหนึ่งของการจัดหาแอคชูเอเตอร์ ไม่ใช่สิ่งที่ค่อยคิดทีหลัง (ISO 4414, ยืนยันในปี 2021)

สำหรับรอบงาน ให้บันทึกรอบสูงสุดต่อนาทีและเวลาที่วนรอบต่อเนื่อง แทนการเขียนเพียง “24/7” สายพานอาจทำงานทั้งวันแต่ตัวเปลี่ยนทิศทางขยับเป็นครั้งคราว ขณะที่ประตูอีกตัวอาจวนซ้ำถี่ในช่วงคัดแยกพีก ถามซัพพลายเออร์ว่าเงื่อนไขทดสอบและชิ้นส่วนสึกหรอใดรองรับรอบงานที่ระบุ

สำหรับสภาพแวดล้อม ให้ระบุ:

• อุณหภูมิแวดล้อมและกระบวนการต่ำสุดกับสูงสุด
• อนุภาคแห้ง ฝุ่นขัดสี เส้นใย เศษสินค้า หรือคราบเหนียว
• แรงดันล้าง น้ำยาทำความสะอาด ความชื้น การควบแน่น หรือฝนกลางแจ้ง
• สารกัดกร่อนและวัสดุที่ต้องใช้กับก้าน ท่อ ตัวยึด และฐานติดตั้ง
• สารหล่อลื่นที่อนุญาตและความเข้ากันได้กับสินค้าหรือกฎการทำความสะอาด
• ข้อกำหนดคุณภาพอากาศและการหล่อลื่น ณ จุดใช้งาน
• การสัมผัสทางเข้าออกของเซนเซอร์ คอนเน็กเตอร์ สาย และจุดต่อ

เซนเซอร์ต้องมีข้อกำหนดควบคุมของตัวเอง ให้บันทึกเทคโนโลยีการสวิตช์ แรงดัน ลอจิกเอาต์พุต ขีดจำกัดกระแส คอนเน็กเตอร์ ความยาวสาย ร่องหรือขายึด ตำแหน่งที่ต้องการ ความต้องการวินิจฉัย และอินพุตคอนโทรลเลอร์ กระบอกสูบทดแทนที่มีขนาดฐานติดตั้งเท่ากันยังล้มเหลวได้ หากเซนเซอร์เดิมติดไม่ได้ คอนเน็กเตอร์ออกชนโครง หรือไปถึงจุดสวิตช์ไม่ได้

ความสามารถในการบำรุงรักษาก็เปลี่ยนความเสี่ยงรวม ตรวจการเข้าถึงสกรูชุดกันกระแทก เซนเซอร์ ข้อต่อ สลักฐานติดตั้ง ตัวยึด ซีล ไกด์ และกระบอกสูบทั้งชุด กำหนดวิธีแยกแรงดันสะสมและภาระแรงโน้มถ่วงก่อนทำงาน ISO 4414 ครอบคลุมอันตรายนิวเมติกสำคัญ แต่การประเมินความเสี่ยงของเครื่องจักรและขั้นตอนควบคุมพลังงานเป็นตัวกำหนดวิธีบำรุงรักษาจริง

กระบอกสูบที่ซ่อมได้ยังทำให้การออกแบบสายพานแย่ได้ หากช่างถอดออกไม่ได้โดยไม่รื้อการ์ด ราง หรือสถานีข้างเคียง ให้ใส่ขนาดพื้นที่ถอดและวิธียกหรือค้ำที่ปลอดภัยไว้ในแบบอินเทอร์เฟซ จากนั้นฝ่ายจัดซื้อจะประเมินเวลาทดแทนเป็นข้อมูลออกแบบ ไม่ใช่การแก้ฉุกเฉินเมื่อเกิดเหตุ

สำหรับตำแหน่งที่ใช้งานหนักเป็นประจำ ให้เชื่อมข้อกำหนดเข้ากับ กระบวนการจัดหาอะไหล่เชิงคาดการณ์ การติดตามสภาพควรกระตุ้นการวินิจฉัยและระบุชิ้นส่วน ไม่ใช่แทนที่ BOM ที่ควบคุม คำแนะนำซ่อม หรือการตัดสินใจสต็อกอะไหล่

ความเข้ากันได้ของชิ้นส่วนทดแทนและหลักฐานจากซัพพลายเออร์

ตรวจความเข้ากันได้อย่างน้อย 7 กลุ่ม ได้แก่ ฐานติดตั้ง ขนาดติดตั้ง การเคลื่อนที่ นิวเมติก สมรรถนะ ไฟฟ้า และสภาพแวดล้อม ISO 15552 มีเพียง 18 หน้าและครอบคลุมมิติพื้นฐาน มิติฐานติดตั้ง และอุปกรณ์เสริมบางส่วนสำหรับรูใน 32 ถึง 320 mm การสอดคล้องมาตรฐานไม่ได้พิสูจน์แรง ความจุกันกระแทก ความแข็งแรงก้าน ความเข้ากันได้ของเซนเซอร์ วัสดุ หรืออายุใช้งานที่เท่ากัน (ISO 15552, ยืนยันในปี 2025)

ใช้ตารางเปรียบเทียบที่ผูกกับฉบับแก้ไขของแบบวาด:

กลุ่มตรวจสอบ	สิ่งที่ต้องเปรียบเทียบก่อนอนุมัติ
ตัวตนผลิตภัณฑ์	รหัสรุ่นเต็ม รหัสต่อท้าย ฉบับแก้ไข ผู้ผลิต และข้อเบี่ยงเบนที่อนุมัติ
ฐานติดตั้ง	จุดอ้างอิง ขนาดสลักและโบลต์ เกลียว ค่าคลาดเคลื่อน อุปกรณ์เสริม และชุดติดตั้งจริง
ขนาดติดตั้ง	ความยาวหดและยืด ตัวเรือน พอร์ต เซนเซอร์ ข้อต่อ สาย และระยะเผื่อเครื่องมือ
การเคลื่อนที่	ระยะชัก ระยะชักใช้ได้ ทิศก้านหรือแคริเออร์ ตำแหน่งหยุด และระยะเผื่อทางกล
นิวเมติก	รูใน เส้นผ่านศูนย์กลางก้าน เกลียวพอร์ต ตำแหน่งพอร์ต ช่วงแรงดัน อัตราการไหล การกันกระแทก และเกณฑ์รั่ว
สมรรถนะ	แรงทั้งสองทิศ ช่วงความเร็ว มวลที่เคลื่อน กราฟกันกระแทก ภาระด้านข้าง โมเมนต์ และการโก่ง
ไฟฟ้า	ชนิดเซนเซอร์ เอาต์พุต แรงดัน คอนเน็กเตอร์ สาย ขายึดหรือร่อง และความเข้ากันได้กับคอนโทรลเลอร์
สภาพแวดล้อม	อุณหภูมิ วัสดุซีล สารหล่อลื่น ผิวก้านและตัวเรือน การกัดกร่อน การล้าง และการปนเปื้อน
บริการ	การซ่อม ชุดอะไหล่ เครื่องมือพิเศษ ขั้นตอนทดสอบ อะไหล่สำรอง และการแจ้งเปลี่ยนแปลง

คู่มือการสับเปลี่ยนกระบอกสูบ ISO 15552ให้กรอบส่งมอบด้านมิติ หากตำแหน่งสายพานต้องใช้ฐานติดตั้งหลายแบบ คู่มือแอคชูเอเตอร์หลายฐานติดตั้งช่วยแยกความยืดหยุ่นของอินเทอร์เฟซที่มีประโยชน์ออกจากข้ออ้างรับภาระที่ไม่มีหลักฐาน

สำหรับรายการฟิลด์แบบวาด อินเทอร์เฟซ การรับรอง และการตอบรับคำสั่งซื้อที่นำกลับมาใช้ได้ ให้ใช้ เช็กลิสต์จัดซื้อ ISO 15552ควบคู่กับข้อกำหนดเฉพาะสายพานด้านบน

ขอหลักฐานจากซัพพลายเออร์พร้อมใบเสนอราคา:

1. แบบโครงร่างที่ควบคุมแล้วและรหัสผลิตภัณฑ์เต็ม
2. ข้อมูลแรงยืดและแรงหดที่แรงดันระบุ
3. ขีดจำกัดความเร็ว การกันกระแทก มวลที่เคลื่อน ภาระด้านข้าง โมเมนต์ และการโก่งตามที่เกี่ยวข้อง
4. ข้อกำหนดวัสดุ ซีล สารหล่อลื่น เซนเซอร์ และสภาพแวดล้อม
5. บันทึกการตรวจ การรั่ว การทดสอบฟังก์ชัน และการรับรอง
6. สมมติฐานการผลิตและส่งมอบ รวมชิ้นส่วนที่จัดซื้อจากภายนอก
7. อะไหล่ คำแนะนำซ่อม การเก็บรักษา อายุการเก็บ และการแจ้งเปลี่ยนแปลง
8. ข้อเบี่ยงเบนจาก RFQ ที่ระบุเป็นลายลักษณ์อักษรและวิธีตรวจสอบที่เสนอ

อย่าขอให้ซัพพลายเออร์ “เทียบเท่าหรือดีกว่า OEM” โดยไม่กำหนดคุณสมบัติที่สำคัญ ก้านที่แข็งแรงกว่าแต่มีขีดจำกัดกันกระแทกต่ำกว่าไม่ได้ดีกว่าเสมอไป กระบอกสูบที่เร็วกว่าอาจแย่ลงหากทำให้ประตูหยุดรับภาระเกิน ให้เปรียบเทียบขอบเขตการทำงานทั้งชุดกับข้อกำหนดของสายพาน

สำหรับผลิตภัณฑ์สั่งทำหรือดัดแปลง ให้ใช้ ขั้นตอนควบคุมระยะเวลาส่งมอบ เพื่อแยกวันที่อนุมัติแบบ วัสดุ การผลิต การทดสอบ การขนส่ง การส่งมอบ และการรับรองหน้างานออกจากกัน

คำถามที่พบบ่อยเกี่ยวกับแอคชูเอเตอร์สายพาน: ผู้ซื้อควรถามอะไร?

ใช้คำถาม 5 ข้อนี้เป็นการตรวจปล่อยงานขั้นสุดท้าย ISO 12100 มี 77 หน้าเกี่ยวกับการประเมินความเสี่ยงเครื่องจักร ขณะที่ ISO 4414 มี 38 หน้าเกี่ยวกับความปลอดภัยและการใช้งานระบบนิวเมติก ไม่มีมาตรฐานใดเปลี่ยนกระบอกสูบในแค็ตตาล็อกให้เป็นโซลูชันสายพานที่อนุมัติแล้วได้ หากไม่มีกรณีภาระ อินเทอร์เฟซ การควบคุม และการตรวจสอบที่มีเอกสาร (ISO 12100; ISO 4414)

รูในใหญ่ขึ้นทำให้แอคชูเอเตอร์เป็นงานหนักโดยอัตโนมัติหรือไม่?

ไม่ รูในที่ใหญ่ขึ้นอาจเพิ่มแรงตามทฤษฎี แต่ไม่ได้ปรับปรุงระบบนำทาง พลังงานกันกระแทก ความแข็งแรงฐานติดตั้ง การโก่งของก้าน ความเข้ากันได้ของซีล การป้องกันเซนเซอร์ หรือความสามารถด้านรอบงานโดยอัตโนมัติ เลือกขนาดรูจากกรณีภาระที่เลวร้ายที่สุด แล้วตรวจทุกขีดจำกัดที่เป็นตัวกำกับด้วยรุ่นจริงและเรขาคณิตการติดตั้งจริง

กระบอกสูบสายพานควรใช้ตัวคูณความปลอดภัยเท่าใด?

ไม่มีเปอร์เซ็นต์สากลสำหรับการเคลื่อนที่ของสายพานทุกแบบ ให้กำหนดความไม่แน่นอนของภาระ ความเร็ว ความแปรผันของแรงเสียดทาน แรงดันที่ห้อง ผลกระทบเมื่อขัดข้อง และวิธีเลือกของซัพพลายเออร์ ตัวอย่างเช่น SMC ใช้ตัวคูณภาระแตกต่างกันกับงานอยู่นิ่ง งานแนวนอนที่มีไกด์ และงานไดนามิก พร้อมแนะนำตัวคูณต่ำลงเมื่อความเร็วสูงขึ้น

กระบอกสูบ ISO 15552 ตัวใดก็แทนอีกตัวได้หรือไม่?

ไม่ ISO 15552 สนับสนุนการสับเปลี่ยนผ่านมิติที่เลือกไว้สำหรับรูใน 32 ถึง 320 mm แต่ไม่ได้รับประกันความยาวรวม แรง สมรรถนะกันกระแทก วัสดุก้าน ซีล เซนเซอร์ ทิศทางพอร์ต ความทนสภาพแวดล้อม หรืออุปกรณ์เสริมที่เหมือนกัน ให้เปรียบเทียบแบบวาด รหัสต่อท้าย พิกัด และข้อเบี่ยงเบนก่อนอนุมัติชิ้นส่วนทดแทน

แอคชูเอเตอร์สายพานต้องใช้ไกด์ภายนอกเมื่อใด?

ใช้ไกด์ภายนอกหรือแอคชูเอเตอร์แบบมีพิกัดไกด์ เมื่อกลไกสร้างแรงด้านข้าง ภาระเยื้องศูนย์ pitch, roll, yaw หรือความต้องการจัดแนวเกินกว่าค่าที่กระบอกสูบระบุไว้ ไกด์ควรรับแรงเหล่านั้น ขณะที่กระบอกสูบส่งแรงตามแกน ให้ตรวจแรงปฏิกิริยาที่ราง อิสระของข้อต่อ ความแข็งของโครง และแนวติดตั้งร่วมกัน

RFQ ของแอคชูเอเตอร์สายพานควรมีอะไรบ้าง?

ใส่ฟังก์ชันการเคลื่อนที่ กรณีมวลและแรง ระยะชัก เวลา รอบงาน ระบบนำทาง จุดศูนย์กลางภาระ สภาพแวดล้อม แหล่งจ่ายอากาศ วาล์วและท่อ ฐานติดตั้ง พอร์ต เซนเซอร์ ข้อกำหนดสถานะปลอดภัย การเข้าถึงเพื่อบำรุงรักษา แบบวาด การทดสอบ เอกสาร จำนวน อะไหล่ และวันที่ต้องการ ขอให้ซัพพลายเออร์ระบุสมมติฐานและข้อเบี่ยงเบนทุกข้อเป็นลายลักษณ์อักษร

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

• ISO 15552:2018 กระบอกสูบนิวเมติกแบบฐานติดตั้งถอดได้, ยืนยันในปี 2025 ใช้กำหนดขอบเขตมิติที่จำกัด ช่วงรูใน 32 ถึง 320 mm พิกัด 1,000 kPa และขอบเขตการสับเปลี่ยน
• ISO 4414:2010 พลังงานของไหลนิวเมติก กฎทั่วไปและข้อกำหนดความปลอดภัย, ยืนยันในปี 2021 ใช้เป็นบริบทด้านความปลอดภัย การติดตั้ง การทำงาน การบำรุงรักษา ความน่าเชื่อถือ พลังงาน และสภาพแวดล้อม
• ISO 12100:2010 ความปลอดภัยของเครื่องจักร การประเมินและลดความเสี่ยง, ยืนยันในปี 2022 และอยู่ระหว่างการปรับปรุง ใช้กำหนดขอบเขตอันตราย สถานะปลอดภัย และการลดความเสี่ยงระดับเครื่อง
• SMC การเลือกแบบจำลองกระบอกสูบลม, สืบค้นเมื่อ 26 กรกฎาคม 2026 ใช้สำหรับขั้นตอนเลือกขนาดรู ตัวคูณภาระ การกันกระแทก ภาระด้านข้าง การโก่ง และความต้องการอากาศ
• SMC Best Pneumatics การเลือกแบบจำลองกระบอกสูบ, สืบค้นเมื่อ 26 กรกฎาคม 2026 ใช้สำหรับตัวอย่างมวลและความเร็วเฉพาะรุ่น และขีดจำกัดการเลือกชุดกันกระแทก
• Parker แค็ตตาล็อกกระบอกสูบนิวเมติก P1F ISO 15552, สืบค้นเมื่อ 26 กรกฎาคม 2026 ใช้สำหรับความเร็วตอนเข้าชุดกันกระแทก แผนภาพมวลที่เคลื่อน และการเลือกกันกระแทกเฉพาะรุ่น
