Um atuador robusto para um transportador não é definido pelo acabamento preto, por uma haste maior ou por um rótulo de marketing. É um atuador cuja força documentada, caminho de carga, velocidade, amortecimento, ambiente, interfaces e limites de serviço cobrem um movimento identificado do transportador com margem aceitável.
A tarefa de aquisição começa, portanto, na máquina, não em um catálogo de cilindros. Um batente de parada, empurrador, desviador, elevador, grampo ou mesa de transferência pode usar movimento pneumático, mas cada função impõe uma combinação diferente de carga, guiamento, impacto, retenção, alinhamento e consequência de falha.
Principais pontos
- A ISO 15552 cobre interfaces selecionadas para diâmetros de 32 a 320 mm, não a adequação completa à aplicação.
- Calcule a força na câmara durante o movimento, incluindo contrapressão e resistência.
- Mantenha a carga lateral do transportador em uma guia externa sempre que possível.
- Compre com base em desenhos, curvas de desempenho, materiais, testes e um número de peça controlado.
O envelope de aplicação de um atuador robusto para transportador é a definição controlada do que deve se mover, com que velocidade, ao longo de qual curso, sob quais forças e condições ambientais, com quais interfaces e com que comprovação. A aquisição de atuadores robustos para sistemas de transportadores deve seguir esse envelope.
Robusto é uma classificação da aplicação, não um rótulo do produto
Trate “robusto” como uma conclusão da aplicação, não como uma classe padronizada de cilindro. A ISO 15552:2018 é uma norma dimensional de 18 páginas que abrange cilindros com montagem removível, diâmetros de 32 a 320 mm e até 1.000 kPa. Ela estabelece interfaces selecionadas para intercambiabilidade, mas não a carga, a vida útil, a velocidade ou o desempenho contra choques do transportador (ISO 15552, confirmada em 2025).
A expressão pode descrever características construtivas úteis: mancal maior, material alternativo da haste, suporte mais forte, guia externa, peças de desgaste substituíveis, raspador, acabamento resistente à corrosão ou amortecimento de maior capacidade. Porém, a característica só importa quando a classificação do fabricante trata do modo de falha real.

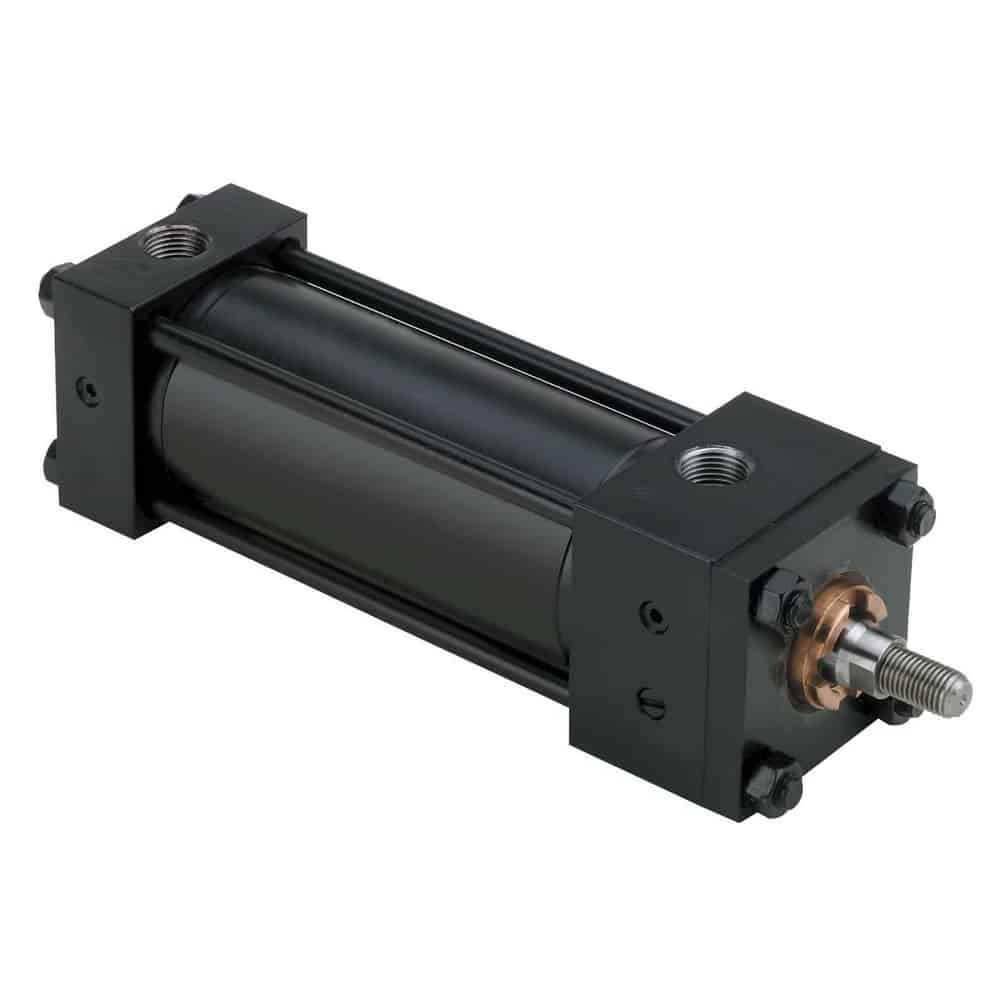

Um cilindro de tirantes robusto pode atender a um serviço exigente, mas a aparência sozinha não comprova margem de força, capacidade de carga lateral, energia de amortecimento, compatibilidade ambiental ou vida em ciclos.
Peça aos fornecedores que substituam o rótulo por evidências:
| Característica alegada | Evidência que a torna útil |
|---|---|
| Haste robusta | Diâmetro da haste, material, superfície, carga permitida, método de verificação de flambagem e caso de montagem aprovado |
| Mancal longo | Material do mancal e limite de carga radial ou momento específico do modelo |
| Vedações para muitos ciclos | Composto exato da vedação, política de lubrificação, envelope operacional, condições de teste e limites de exclusão |
| Operação em alta velocidade | Velocidade permitida, premissas de válvula e vazão, velocidade de entrada no amortecimento e limite de energia cinética |
| Suporte reforçado | Desenho, material, classe dos fixadores, força ou momento permitido e torque de instalação |
| Pronto para transportador | Ambiente definido, sensores, proteção de cabos, acesso para manutenção e verificações de aceitação |
Nenhum número universal de ciclos separa um cilindro padrão de um robusto. Um resultado de durabilidade de catálogo só é significativo junto com sua pressão, velocidade, fator de carga, curso, amortecimento, qualidade do ar, temperatura, lubrificação, alinhamento e critério de falha.
A pergunta mais forte para a aquisição não é “este cilindro é robusto?”. É “qual limite documentado governa esta posição do transportador?”. Essa mudança obriga comprador e fornecedor a discutir o elemento mais fraco do movimento completo, seja força, guiamento, energia de amortecimento, fadiga do suporte, ambiente da vedação, exposição do sensor ou acesso para serviço.
O que deve ser definido para cada movimento do transportador?
Defina 8 entradas da aplicação antes de selecionar o produto: função, carga, curso, temporização, guiamento, ambiente, interfaces e resposta à falha. O guia de seleção de cilindros de ar da SMC, com 19 páginas, separa diâmetro, impacto no fim do curso, carga lateral ou flambagem e demanda de ar, mostrando por que diâmetro e curso sozinhos não descrevem um atuador de transportador (SMC, acessado em 2026-07-26).
Comece pela função do movimento:
- Batente de parada: interrompe o fluxo de produtos e pode sofrer impacto antes ou depois de o cilindro atingir a posição.
- Desviador: muda a direção do produto por meio de um portão, sapata, braço ou transferência guiada.
- Empurrador: move um produto sobre uma superfície e pode encontrar atrito variável ou um congestionamento.
- Elevador: eleva uma plataforma ou seção do transportador e cria uma carga gravitacional que pode exigir retenção controlada.
- Grampo ou freio: restringe um item, fazendo com que a perda de pressão e a energia armazenada frequentemente entrem na avaliação de risco.
- Mesa de transferência: transporta um conjunto móvel e normalmente exige uma guia linear externa ou um atuador guiado.
Depois, preencha uma ficha de dados para cada posição do cilindro:
| Entrada | Informação mínima |
|---|---|
| Função | Mover, parar, desviar, elevar, prender, indexar ou transferir; estados normal e anormal |
| Carga | Faixa de massa do produto, massa do mecanismo móvel, atrito, inclinação, aceleração, impacto e força do processo |
| Movimento | Curso, sentido de avanço e retração, folga final, repetibilidade da posição, permanência e temporização |
| Serviço | Ciclos por minuto, turnos, ciclos consecutivos, períodos de pico, períodos de repouso e vida esperada da máquina |
| Guiamento | Tipo de guia, espaçamento dos trilhos, centro de carga, desalinhamento permitido, carga lateral e momentos de rolagem, arfagem e guinada |
| Ambiente | Temperatura, poeira, lavagem, produtos químicos, umidade, corrosão, contato com alimentos e exposição externa |
| Interfaces | Suporte, ponta da haste ou carro, portas, tubulação, válvula, sensores, conector, saída do cabo e envelope |
| Resposta à falha | Estado seguro, energia retida, movimento por gravidade, comportamento em congestionamento, recuperação manual e acesso para manutenção |
Para o comportamento relacionado à segurança, descreva a função da máquina em vez de atribuí-la casualmente ao cilindro. A ISO 12100:2010 fornece uma metodologia de 77 páginas para avaliação e redução de riscos de máquinas. Determine no nível da máquina o estado seguro necessário, as proteções, o desempenho do controle, a retenção contra a gravidade, a liberação da energia armazenada e o comportamento de reset (ISO 12100, confirmada em 2022 e em revisão).
Como calcular a força e o diâmetro necessários?
Calcule a pior força plausível em cada sentido e depois compare-a com a força disponível na câmara do cilindro durante o movimento. O guia de 19 páginas da SMC usa fatores de carga diferentes para trabalho estático, horizontal guiado e dinâmico vertical ou horizontal, e recomenda reduzir ainda mais o fator em alta velocidade, em vez de aplicar uma porcentagem universal de segurança (SMC).
Para uma carga subindo uma inclinação, um modelo útil de diagrama de corpo livre é:
é a força necessária do atuador em newtons, é a massa móvel efetiva em quilogramas, é a aceleração em metros por segundo ao quadrado, é o coeficiente de atrito aplicável, é a aceleração gravitacional, é a inclinação do transportador e abrange uma força adicional de comporta, fixação, mola ou produto. Inverta os sinais e os sentidos para o caso real de movimento.
A força de avanço disponível é melhor representada por:
é a pressão no lado da tampa durante o movimento, é a pressão oposta no lado da haste, é o diâmetro interno do cilindro e é uma margem da aplicação para resistência interna e incerteza dinâmica. Use pascals com metros quadrados para obter newtons. Na retração, subtraia a área da haste da área do pistão.
Por que usar a pressão da câmara durante o movimento? A pressão estática do regulador pode superestimar a força disponível depois das perdas na válvula, nas conexões, na tubulação, no silenciador, na vazão e no escape. Verifique o traço de pressão ou estabeleça uma pressão conservadora na porta do cilindro para a velocidade necessária.
A calculadora verifica a saída do cilindro, não a mecânica completa do transportador. Primeiro monte a equação de carga. Se a força necessária mudar conforme o tamanho do produto, a condição da correia, a inclinação ou a posição da comporta, calcule cada caso e selecione o caso determinante.
Na nossa experiência, as RFQs de transportadores geralmente informam a massa do pacote, mas omitem a comporta móvel, o elo, o carro e o atrito das guias. Isso faz um cálculo organizado de diâmetro parecer mais certo do que realmente é. Um desenho do mecanismo anotado com a direção da força e o centro de carga costuma resolver as premissas ausentes mais rapidamente do que outra revisão da planilha.
Para elevação, nunca trate apenas a força pneumática como método de sustentação verificado. Identifique o que ocorre após perda de pressão, rompimento da mangueira, desenergização da válvula, falha do sensor ou congestionamento. A avaliação de riscos da máquina pode exigir uma retenção mecânica, trava da haste, contrabalanço, circuito de segurança ou outra tecnologia de atuador.
Como o guiamento, a montagem e a carga lateral mudam a escolha?
Mantenha as reações de carga do transportador fora da haste de um pistão padrão, salvo quando o fabricante classificar explicitamente o caso exato. O guia de seleção de 19 páginas da SMC exige que a carga lateral seja verificada em gráficos específicos do modelo e também pede uma verificação de flambagem para cursos relativamente longos; portanto, um diâmetro de haste maior, sozinho, não aprova a aplicação (SMC).
A carga lateral geralmente surge de uma força deslocada do produto, do braço de uma comporta, da massa do carro, de um trilho desalinhado, de uma conexão rígida da haste ou da deflexão da montagem. Mapeie o caminho da força do produto até a estrutura. Depois calcule as reações nas guias, mancais, pinos, suportes e na conexão do cilindro.
Escolha deliberadamente a configuração mecânica:
- use uma mesa guiada, um cilindro guiado, um carro sem haste ou um trilho linear separado quando a carga precisar de suporte;
- use conexões com garfo, munhão, articulação esférica ou flutuantes apenas quando o movimento permitido corresponder ao mecanismo;
- evite usar uma montagem flexível para esconder uma estrutura fraca ou uma carga sem controle;
- verifique a flambagem da haste quando uma haste longa empurrar em compressão;
- verifique os momentos na guia no centro de carga real, não apenas na massa da carga útil;
- confirme que a tubulação e os cabos dos sensores não puxam o conjunto móvel.
O guia de falhas por carga lateral explica o mecanismo de desgaste, enquanto o guia de carga radial separa força aplicada, braço de momento, reação do mancal e pressão local. Para cursos longos em compressão, acrescente a verificação de flambagem da haste.
Que evidências de velocidade e amortecimento o fornecedor deve fornecer?
Peça um limite específico do modelo para massa móvel em relação à velocidade de entrada no amortecimento, e não uma velocidade máxima genérica. O catálogo do cilindro ISO P1F da Parker informa que a velocidade do pistão no início do amortecimento costuma ser cerca de 50% maior que a velocidade média e usa esse valor mais alto para selecionar o cilindro no diagrama de amortecimento (catálogo Parker P1F, consultado em 2026-07-26).
A energia cinética translacional que entra no fim de curso é:
é a energia cinética em joules, é a massa móvel efetiva em quilogramas, e é a velocidade na entrada do amortecimento em metros por segundo. A massa efetiva pode precisar incluir as partes móveis do cilindro e o mecanismo refletido no eixo de movimento. Use o método indicado pelo fornecedor.
A velocidade pesa quadraticamente. Se a velocidade de entrada no amortecimento aumentar enquanto a massa permanecer constante, a energia crescerá com o quadrado da velocidade. Por isso, o tempo médio do curso não substitui um registro de velocidade, um gráfico de amortecimento ou um cálculo de amortecedor externo.
O fornecedor deve informar:
- faixa de velocidade permitida do pistão e como ela é medida;
- massa móvel e velocidade permitidas pelo amortecimento selecionado;
- se o gráfico pressupõe movimento horizontal com guiamento externo;
- tipo de amortecimento, procedimento de ajuste e faixa de ajuste utilizável;
- limites de energia máxima e frequência de ciclos de um amortecedor externo;
- premissas de válvula, tubulação, escape e alimentação usadas para atingir o movimento;
- impacto aceitável em condições normais e anormais do produto.
O exemplo de seleção da SMC é explicitamente específico do modelo: o guia mostra uma carga de 50 kg a 300 mm/s para um caso com determinado diâmetro CM2 e amortecimento pneumático e, em seguida, gráficos diferentes para outras séries e tipos de amortecimento (guia de seleção de modelos da SMC). A lição não é reutilizar esses valores, mas usar o gráfico do cilindro exato proposto.
Se o amortecimento integrado não puder absorver a energia com margem adequada, reduza a velocidade, altere o perfil de movimento, use um cilindro maior ou diferente, ou acrescente um desacelerador externo corretamente dimensionado. O guia do gráfico de capacidade de amortecimento explica como ler a região permitida sem transformar o gráfico de um fabricante na especificação de outro produto.
Ciclo de trabalho, ambiente, sensores e manutenção
Especifique o envelope operacional além da força e da velocidade. A ISO 4414:2010 tem 38 páginas que abrangem projeto, instalação, ajuste, operação ininterrupta, manutenção, limpeza, confiabilidade, eficiência energética e ambiente de sistemas pneumáticos. Esses temas fazem do ciclo de trabalho, da qualidade do ar, do acesso e da manutenção segura parte da aquisição do atuador, e não uma reflexão posterior (ISO 4414, confirmada em 2021).
Para o ciclo de trabalho, registre o pico de ciclos por minuto e o tempo de ciclos consecutivos em vez de escrever “24/7”. Um transportador pode operar o dia todo enquanto um desviador se move ocasionalmente; outra comporta pode executar ciclos repetidos durante um pico curto de separação. Pergunte ao fornecedor quais condições de teste e peças de desgaste sustentam o ciclo de trabalho declarado.
Para o ambiente, especifique:
- temperatura ambiente e de processo mínima e máxima;
- partículas secas, poeira abrasiva, fibras, resíduos de produto ou resíduos pegajosos;
- pressão de lavagem, detergente, umidade, condensação ou chuva externa;
- agentes corrosivos e materiais necessários para haste, tubo, fixadores e montagem;
- lubrificante permitido e compatibilidade com o produto ou as regras de limpeza;
- requisitos de qualidade do ar e lubrificação no ponto de uso;
- exposição à entrada de contaminantes em sensores, conectores, cabos e junções.
Os sensores precisam de uma especificação controlada própria. Registre a tecnologia de comutação, a tensão, a lógica de saída, o limite de corrente, o conector, o comprimento do cabo, a ranhura ou o suporte, as posições necessárias, a necessidade de diagnóstico e a entrada do controlador. Um cilindro substituto com dimensões de montagem equivalentes ainda pode falhar se o sensor antigo não puder ser montado, se o conector sair em direção à estrutura ou se o ponto de comutação não puder ser alcançado.
A manutenção também altera o risco total. Verifique o acesso aos parafusos de amortecimento, sensores, conexões, pinos de montagem, fixadores, vedações, guias e ao cilindro completo. Defina como a pressão armazenada e as cargas gravitacionais serão isoladas antes do trabalho. A ISO 4414 cobre riscos pneumáticos importantes, mas a avaliação de riscos da máquina e o procedimento de controle de energia determinam o método real de manutenção.
Um cilindro de fácil manutenção ainda pode criar um projeto ruim de transportador quando os técnicos não conseguem removê-lo sem desmontar proteções, trilhos ou estações adjacentes. Inclua no desenho de interface o envelope de remoção e o método seguro de elevação ou suporte. Assim, a aquisição avalia o tempo de substituição como entrada de projeto, e não como improviso de emergência.
Para posições de uso intenso recorrente, conecte a especificação ao processo preditivo de peças sobressalentes. O monitoramento de condição deve iniciar o diagnóstico e a identificação de peças, e não substituir uma lista técnica controlada, uma instrução de reparo ou uma decisão sobre peças em estoque.
Compatibilidade de substituição e evidências do fornecedor
Verifique a compatibilidade em pelo menos 7 grupos: montagem, envelope, movimento, pneumática, desempenho, elétrica e ambiente. A ISO 15552 tem apenas 18 páginas e cobre dimensões básicas, de montagem e de acessórios selecionadas para diâmetros de 32 a 320 mm. A conformidade não comprova força equivalente, capacidade de amortecimento, resistência da haste, encaixe do sensor, material ou vida útil (ISO 15552, confirmada em 2025).
Use uma tabela de comparação vinculada às revisões dos desenhos:
| Grupo de verificação | Compare antes da aprovação |
|---|---|
| Identidade do produto | Código completo do modelo, sufixos, revisão, fabricante e desvios aprovados |
| Montagem | Localização dos referenciais, dimensões de pinos e parafusos, rosca, tolerâncias, acessórios e conjunto instalado |
| Envelope | Comprimento retraído e estendido, corpo, porta, sensor, conexão, cabo e folga para ferramentas |
| Movimento | Curso, curso utilizável, orientação da haste ou do carro, posições de parada e folga mecânica |
| Pneumática | Diâmetro, diâmetro da haste, rosca e posição da porta, faixa de pressão, vazão, amortecimento e critério de vazamento |
| Desempenho | Força nos dois sentidos, faixa de velocidade, massa móvel, gráfico de amortecimento, carga lateral, momentos e flambagem |
| Elétrica | Tipo de sensor, saída, tensão, conector, cabo, suporte ou ranhura e compatibilidade do controlador |
| Ambiente | Temperatura, material da vedação, lubrificante, acabamento da haste e do corpo, corrosão, lavagem e contaminação |
| Serviço | Reparabilidade, conteúdo do kit, ferramentas especiais, procedimento de teste, disponibilidade de peças e notificação de alterações |
O guia de intercambiabilidade ISO 15552 fornece a transferência dimensional. Se a posição do transportador precisar de várias configurações de montagem, o guia de atuadores multimontagem ajuda a separar a flexibilidade útil de interface das alegações de carga sem suporte.
Para obter uma lista reutilizável de campos de desenho, interface, aceitação e confirmação do pedido, use a lista de verificação de aquisição ISO 15552 junto com os requisitos específicos do transportador acima.
Solicite as evidências do fornecedor junto com a cotação:
- desenho dimensional controlado e código completo do produto;
- dados de força para avanço e retração na pressão declarada;
- limites de velocidade, amortecimento, massa móvel, carga lateral, momento e flambagem, conforme aplicável;
- especificações de material, vedação, lubrificante, sensor e ambiente;
- registros de inspeção, vazamento, teste funcional e aceitação;
- premissas de fabricação e entrega, incluindo itens adquiridos de terceiros;
- peças sobressalentes, instruções de reparo, preservação, vida de prateleira e notificação de alterações;
- desvios escritos em relação à RFQ e o método de verificação proposto.
Não peça ao fornecedor para “atender ou superar o OEM” sem definir as propriedades relevantes. Uma haste mais resistente combinada com um limite de amortecimento menor não é universalmente melhor. Um cilindro mais rápido pode ser pior se sobrecarregar uma comporta de parada. Compare o envelope operacional completo com o requisito do transportador.
Para produtos personalizados ou modificados, use os marcos controlados de prazo para manter aprovação do desenho, materiais, produção, testes, expedição, entrega e aceitação no local como datas separadas.
Perguntas frequentes sobre atuadores de transportadores: o que os compradores devem perguntar?
Use estas 5 perguntas como verificação final antes da liberação. A ISO 12100 tem 77 páginas sobre avaliação de riscos de máquinas, enquanto a ISO 4414 tem 38 páginas sobre segurança e aplicação de sistemas pneumáticos. Nenhuma delas transforma um cilindro de catálogo em uma solução aprovada para transportador sem casos de carga, interfaces, controles e verificação documentados (ISO 12100; ISO 4414).
Um diâmetro maior torna automaticamente o atuador para serviço pesado?
Não. Um diâmetro maior pode aumentar a força teórica, mas não melhora automaticamente o guiamento, a energia de amortecimento, a resistência da montagem, a flambagem da haste, a compatibilidade das vedações, a proteção do sensor ou a capacidade de ciclo de trabalho. Selecione o diâmetro a partir do pior caso de carga e depois verifique todos os outros limites determinantes com o modelo exato e a geometria de instalação.
Qual fator de segurança um cilindro de transportador deve usar?
Não existe uma porcentagem universal para todo movimento de transportador. Estabeleça a incerteza da carga, a velocidade, a variação do atrito, a pressão na câmara, a consequência da falha e o método de seleção do fornecedor. A SMC, por exemplo, aplica fatores de carga diferentes ao trabalho estático, horizontal guiado e dinâmico, recomendando fatores menores para operação em velocidade mais alta.
Qualquer cilindro ISO 15552 pode substituir outro cilindro ISO 15552?
Não. A ISO 15552 apoia a intercambiabilidade por meio de dimensões selecionadas para diâmetros de 32 a 320 mm, mas não garante comprimento total, força, desempenho do amortecimento, material da haste, vedações, sensores, orientação das portas, resistência ambiental ou acessórios idênticos. Compare desenhos, sufixos, classificações e desvios antes de aprovar a substituição.
Quando um atuador de transportador precisa de uma guia externa?
Use uma guia externa ou um atuador guiado classificado quando o mecanismo criar força lateral, carga deslocada, inclinação, rotação ou exigência de alinhamento além da margem documentada do cilindro. A guia deve reagir a essas cargas enquanto o cilindro fornece o empuxo axial. Verifique juntos as reações do trilho, a liberdade da conexão, a rigidez da estrutura e o alinhamento da instalação.
O que deve constar em uma RFQ de atuador para transportador?
Inclua a função do movimento, os casos de massa e força, curso, tempos, ciclo de trabalho, guiamento, centro de carga, ambiente, alimentação de ar, válvula e tubulação, montagens, portas, sensores, requisitos de estado seguro, acesso para manutenção, desenhos, testes, documentos, quantidade, peças sobressalentes e datas necessárias. Peça ao fornecedor que identifique por escrito cada premissa e desvio.
Fontes e referências técnicas
- ISO 15552:2018, Cilindros pneumáticos com montagens destacáveis, confirmada em 2025. Usada para definir o escopo dimensional limitado, a faixa de diâmetro de 32 a 320 mm, a classificação de 1.000 kPa e o limite de intercambiabilidade.
- ISO 4414:2010, Potência de fluido pneumático, regras gerais e requisitos de segurança, confirmada em 2021. Usada para o contexto de segurança, instalação, operação, manutenção, confiabilidade, energia e ambiente de sistemas pneumáticos.
- ISO 12100:2010, Segurança de máquinas, avaliação e redução de riscos, confirmada em 2022 e em revisão. Usada para os limites de perigo no nível da máquina, estado seguro e redução de riscos.
- SMC, seleção de modelos de cilindros pneumáticos, consultada em 2026-07-26. Usada para o fluxo de seleção de diâmetro, fator de carga, amortecimento, carga lateral, flambagem e demanda de ar.
- SMC, seleção de modelos de cilindros Best Pneumatics, consultada em 2026-07-26. Usada para exemplos específicos de massa móvel e velocidade e para limites de seleção de amortecimento.
- Parker, catálogo técnico de cilindros pneumáticos P1F ISO 15552, consultado em 2026-07-26. Usado para velocidade de entrada no amortecimento, diagramas de massa móvel e seleção específica de amortecimento do modelo.
