最大化稼動率：為 24/7 生產環境選擇氣缸
只有在確切配置符合量測過的工作負載剖面，並且能在可用的維修窗口內維護時，氣動氣缸才適合用於 24/7 生產。「重載型」不是通用的可靠度等級。應從年度循環次數、行程、負載路徑、停止能量、環境、空氣品質與失效後果開始。還要把冷機啟動、熱穩態、短暫停線、重新加壓與換線後的條件分開記錄，因為這些狀態可能讓壓力、摩擦、緩衝與密封暴露不同。若只用平均循環率選型，容易漏掉最嚴苛但不常發生的轉換工況。對每一個工況，請同時記錄負載是阻礙還是助推、氣缸處的實際壓力、進入緩衝的速度與允許的恢復方式。這些資料能把「連續運轉」從行銷描述變成供應商與工廠都能驗證的工程條件，也能避免用單一平均值掩蓋短時間但高風險的過載。若工作負載包含多個產品、不同夾具或不同方向的運動，請把每一組條件的比例與最長連續批次記錄下來。這些比例會影響密封磨耗與熱累積，而最長連續批次則可能決定緩衝、軸承與潤滑是否真的有足夠裕量。
這會改變採購問題。不要只問哪支氣缸壽命最長，而要問哪支氣缸有涵蓋此應用的文件化界限、哪些證據支持其可靠度聲明，以及工廠能多快偵測、隔離並從故障恢復。稼動率來自完整的決策，而不是某一種密封材料或行銷標籤。供應商資料也應與現場的負載方向、配管、閥、感測器與維修方法相互對照；型錄中的最高速度或循環數，不能單獨代表已安裝組件的可用性。

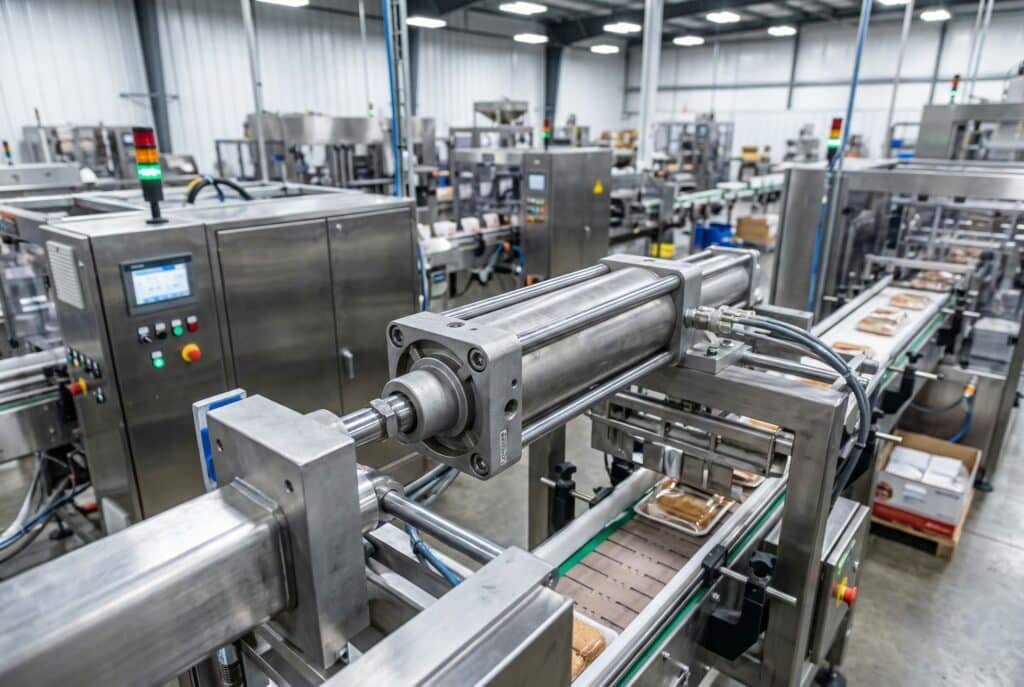

全天候使用的氣缸仍需要針對應用定義負載、速度、緩衝、空氣品質、環境與維修可及性界限。
重點摘要
- ISO 19973-3 以循環次數或公里數表示氣動氣缸壽命，不是通用的年數。
- 提出可靠度證據前，先把生產排程換算成年度循環次數與行程。
- 一起檢查負載力矩、緩衝能量、動態壓力、環境、維修可及性與備品策略。
- 依照已記錄的試運轉基準核准氣缸。
24/7 氣缸工作負載是分配給致動器、經量測的循環、行程、負載、運動、環境與維護暴露條件。試運轉基準是受控的健康量測集合，用來與日後資料比較。恢復時間目標是從偵測到故障至確認生產重新啟動之間可接受的最長時間。三者應在同一份資產記錄中互相連結：工作負載說明為何需要某項配置，基準說明正常狀態，恢復目標則決定要存放完整替換品、維修套件、工具或額外的安全隔離資源。記錄這三項時也要標明適用的產品與機台版本、日期與責任人。
24/7 工作負載對氣動氣缸代表什麼？
全天候可用不代表每支氣缸都持續運動。SMC 列出某一 CQ2 高頻配置在 5 mm 行程時為 15 Hz，以及某一 CM2 配置在 25 mm 行程時為 12 Hz（SMC，2026 年）。這些界限說明為什麼「24/7」必須轉化為可量測的暴露條件。
精確記錄一個完整循環：伸出、停留、縮回、停留。接著記錄排程時數、運轉天數、利用率、行程、移動質量、方向、加速度、外部停止與故障恢復。全天候有人值守的生產線仍可能有很長的停留時間；另一個軸則可能每秒反轉數次。停留時間也應標明氣缸兩側是否保持壓力，因為帶壓停留、完全排壓停留與由機械結構支撐的停留，對密封、摩擦與下一次啟動的影響不同。若設備有多種產品或配方，應按最常見與最嚴苛的配方分別統計，不要把不同工作條件混成一個看似穩定的循環率。
年度循環次數可估算為：
其中，Nyear 是每年循環次數，fc 是每分鐘循環次數，hd 是每天排程運轉時數，dy 是每年運轉天數，而 U 是量得的利用率。可以的話，使用生產歷史資料取得 U，不要假設機台在每一個排程分鐘都運動。對間歇式機台，還應把停機、換料、品質等待與故障後重試排除或分層記錄；這能避免把未運動的時間誤算成氣缸承受的連續工作。
年度滑動距離通常比單看循環次數更有資訊：
當行程 s 以公尺輸入時，Lyear 是以公里表示的往返行程。以每分鐘 6 次循環、每天 20 小時、每年 350 天、利用率 85% 的示例應用而言，結果為每年 2,142,000 次循環；0.5 m 行程則產生每年 2,142 km。
ISO 19973-3 指出，氣動氣缸壽命通常以循環次數或公里數表示（ISO 19973-3，2015 年）。若要深入了解工作負載定義，請參考線性致動器如何計算工作週期。
哪種氣缸架構最能保護稼動率？
正確的架構取決於負載路徑與機台布局。ISO 15552 涵蓋可拆式安裝氣缸的可互換安裝尺寸，缸徑 32 至 320 mm，額定壓力最高 1,000 kPa（ISO 15552，2025 年確認）。尺寸可互換有助於恢復，但不能證明負載、緩衝或壽命等效。
| 應用條件 | 要評估的架構 | 稼動率問題 |
|---|---|---|
| 外部導向負載的軸向推或拉 | 標準活塞桿氣缸 | 導向是否能在每個位置防止側向負載與旋轉？ |
| 工具對負載施加偏置力或力矩 | 導向氣缸或獨立線性導軌 | 俯仰、偏航與滾轉力矩是否在所選導向界限內？ |
| 安裝長度有限的長行程 | 機械耦合或磁耦合無桿氣缸 | 滑座、導向、密封系統與耦合件能否承受動態負載？ |
| 受限空間中的短行程 | 緊湊型氣缸 | 是否有足夠的軸承支撐、緩衝與維修空間？ |
| 沖洗、化學品、高溫或潔淨生產 | 環境專用結構 | 每個密封件、潤滑劑、感測器、緊固件與表面是否相容？ |
活塞桿氣缸不是好的導軌。如果機台把橫向力或傾覆力矩傳入活塞桿軸承，提高密封品質也不能修正負載路徑。選擇缸徑或密封材料前，請先查看氣缸側向負載的力學。應在完整行程內檢查連接點、導軌與負載的相對位置，因為某些偏心力矩只在行程端部或加減速期間出現。若導向件可承擔側向力，氣缸就能專注於軸向推力與速度控制，密封和軸承也不必承受未文件化的負載。
無桿氣缸能解決安裝長度問題，但不能消除負載力矩。機械耦合設計有密封帶與滑座導向；磁耦合設計有耦合力界限，也可能脫離。長行程軸還可能需要獨立導向與結構支撐。無桿氣缸系列比較說明這些差異。選型時應把滑座導向的額定負載、耦合力裕量、密封帶污染風險與維修方式一起列入，而不是只比較行程與最高速度。若磁耦合可能脫離，還要定義脫離後的負載狀態、復位方式與是否需要額外的機械限制，因為「不會損壞」不等於「不會造成停機或危害」。
應把架構選擇視為失效遏制。如果氣缸卡住、洩漏、脫離耦合或失去感測器，必須確認負載是否仍受支撐，以及機台是否會進入安全狀態。容易更換、卻會讓未支撐的垂直負載墜落的元件，不是稼動率解決方案。對關鍵軸，還應事先定義故障偵測訊號、隔離點、暫時支撐、替換順序與放行測試；這些內容會反過來影響氣缸和安裝件的選擇。高稼動率不是讓元件永遠不壞，而是讓可預期的失效不會擴大成未受控的負載、長時間搜尋或反覆試錯。若失效模式會讓負載停在危險位置，請把機械保持、能量釋放與重新啟動互鎖寫入驗收條件，而不是只在維修手冊中提醒。只有當元件、導向、感測與控制邏輯一起通過故障狀態測試，替換速度才真正能轉化為較短的停機時間。
哪些型錄界限會控制高循環運轉？
型錄界限必須成套檢查。SMC 的高頻範例列出最高活塞速度 2,500 mm/s，但同時也限制缸徑、行程、壓力、溫度、緩衝類型與建議迴路條件（SMC，2026 年）。單一速度數字不足以核准應用。
向供應商索取確切訂購碼，並確認：
- 工作壓力與耐壓試驗壓力；
- 運動期間氣缸處的最低壓力；
- 活塞速度範圍與最高操作頻率；
- 相關速度下允許的動能或移動質量；
- 軸向力，以及允許的徑向負載與導向力矩；
- 完整總成的環境溫度與介質溫度；
- 行程公差、安裝方向與感測器限制；
- 允許的空氣品質與潤滑條件；
- 任何壽命測試期間允許的維護作業。
絕不要把不同變體中最好的數值拼在一起。高溫密封選項可能改變速度、摩擦、潤滑劑、感測器、壓力或循環壽命界限。即使缸徑與壓力不變，較長行程也可能降低允許頻率。應把確切訂購碼、選項代碼、安裝方式與所有限制放在同一張核准表上，再檢查最差組合，而不是從不同資料表摘取各自有利的數字。任何「最高值」都應標明測試條件、允許的維護與是否適用於完整總成。
針對無桿氣缸的供應商證據與試點測試問題，請使用配套的評估無桿氣缸 24/7 耐久度指南。
緩衝與負載控制是可靠度決策
每個循環都必須吸收行程末端能量。SMC 在其示例型錄的特定 CM2/CQ2 高頻變體中，公布 0.16 至 0.98 J 的動能界限（SMC，2026 年）。這些數值小且依型號而異，因此移動質量與撞擊速度是選型關鍵。對 24/7 軸，還要估算緩衝每小時與每天承受的事件數，以及緩衝調整、熱累積與材料磨耗是否會隨連續批次改變。把一次撞擊能量乘上循環頻率，雖然不能取代製造商的完整模型，卻能提前揭示被低估的熱與維護暴露。
氣缸緩衝不只是讓機台更安靜。致動器仍在施力時，緩衝必須讓移動質量減速。可用容量取決於確切缸徑、緩衝設計、壓力、緩衝行程、進入緩衝時的速度與調整方式。平均行程速度可能掩蓋更快的最後接近速度。驗收時要記錄進入緩衝前的速度、調整位置與端部壓力，並在最重、最輕和最容易產生助力的負載下重複檢查。若只在空載時把緩衝調到安靜，滿載生產可能仍把能量交給硬停止或導向結構。
當內建緩衝無法留有裕量地吸收事件時，請使用外部避震器或受控運動曲線。只要可能，就讓硬停止與導向結構不要承受在氣缸活塞桿上。調整後記錄緩衝螺絲位置、行程時間、反彈、聲音與端蓋溫度，讓維護人員擁有健康參考值。調整記錄還應注明是在何種負載、壓力、速度與環境溫度下取得，並保留最小與最大允許設定。若更換消音器、節流件或導向件後沒有重新建立基準，原先的緩衝設定不能直接視為仍然適用。
關於調整症狀與進入緩衝的速度，請參考高速氣缸應用中的空氣緩衝作用。
空氣品質與環境應如何納入選型？
必須在使用點規定壓縮空氣品質。ISO 8573-1 以三個主要污染物群組分類純度：顆粒、水與油（ISO 8573-1，2010 年，已規劃修訂）。單看過濾器微米等級，不能定義到達氣缸的空氣。
讓氣缸、閥、管路與處理系統符合同一項要求。記錄壓力露點、顆粒等級、油狀態、環境溫度、介質溫度、清洗化學品、沖洗壓力與進入防護等級。如果供應商要求非潤滑空氣，日後在上游加入潤滑器可能造成潤滑條件不一致，也使維修更複雜。空氣品質的驗收點應靠近實際使用位置，而不是只在空壓機出口取樣；長管路、儲氣罐、排水器故障或共同支路都可能讓使用點條件不同。把污染事件與密封、滑動阻力、閥反應和感測器故障連起來記錄，才能在出現早期磨損時採取對應措施。
「不鏽鋼」與「食品級」都是不完整的描述。買方需要材料等級與位置、密封件和潤滑劑聲明、衛生要求下的表面粗糙度界限，以及清潔劑相容性。感測器或電纜的耐溫或沖洗等級，可能低於氣缸本體。
請使用氣源處理指南，把純度要求連結到過濾器、調壓器、排水器、乾燥機與使用點量測。
可維護性、標準化與備品策略
標準接口可以縮短恢復時間，但不能宣稱元件壽命更長。ISO 15552 定義缸徑 32–320 mm、額定壓力最高 1,000 kPa 的可拆式安裝氣缸之基本、安裝與配件尺寸（ISO 15552，2025 年確認）。尺寸可互換仍需驗證桿螺紋、接口、感測器、力量、緩衝與動態性能。對快速恢復而言，標準化還應包括接口標記、管路長度、感測器接線、緩衝初始設定、緊固件扭矩與驗收表單。若這些周邊條件沒有標準化，換上一支幾何尺寸相同的氣缸仍可能需要重新調整，反而延長故障窗口。
設計軸向，使技術人員不必拆卸無關設備，就能接觸安裝螺栓、接口、感測器螺絲、緩衝調整器與能量隔離點。在資產記錄中保存確切氣缸訂購碼、安裝件、桿端配件、感測器、接頭、密封套件、潤滑劑與調整設定。記錄也應包含替換所需工具、吊裝或支撐方式、隔離點、驗收檢查與零件保存位置。這些資訊不能只存在維修人員的經驗中，因為夜班或外部承包商需要在相同安全邊界內完成恢復。
依後果與恢復時間選擇備品深度：
- 當某一失效軸會停止關鍵產線，且現場重建無法符合恢復目標時，備妥完整的預配置氣缸；
- 當氣缸可安全拆下、重建能力已證實，且其他資產或緩衝可涵蓋修理時間時，備妥維修套件；
- 當多個標準化軸共用確切相容零件時，集中備妥磨耗件；
- 避免接口、感測器、緩衝、桿螺紋或材料不同的「近似匹配」備品。
最有用的標準化目標不只是氣缸，而是更換作業本身。標準化隔離方法、安裝基準、管子與電氣接頭、吊裝要求、工具、驗收測試與儲存設定。即使兩個軸需要不同缸徑或行程，也能降低壓力恢復期間的變異。
狀態訊號應觸發診斷，而不是自動下單零件。行程變慢可能來自供氣壓力、受限的閥、管路、負載、對準、排氣限制或氣缸磨損。依狀態證據預先訂購氣缸備品指南說明這個診斷界線。對關鍵軸，可把行程時間、啟動壓力、終端壓力、洩漏、感測器位置與緩衝設定做成趨勢，但每次比較都要保持相同產品、負載、環境與量測方法。只有當變化超過已知量測不確定度，並且能排除上游供氣與機械導向後，才適合把訊號轉成備品或停機決策。
哪些供應商證據能支持可靠度決策？
可靠度聲明需要揭露測試條件與個別結果。ISO 19973-1 為未修理的首次失效提供一般程序、計算、報告與統計評估，並說明離群值的處理（ISO 19973-1，2015 年）。單一醒目的循環次數不能顯示應用是否符合測試。
要求一份精簡的證據套件：
- 實際測試的訂購碼與樣本數量；
- 負載、負載偏置、方向、行程、速度、頻率、壓力、溫度與空氣品質；
- 閥、管路、緩衝、外部停止、導向、感測器與潤滑條件；
- 測試期間允許的維護、調整、暫停與更換作業；
- 失效定義、門檻值、個別結果、離群值與暫停的測試；
- 測試樣品與提議生產配置之間的差異。
ISO 19973-3 專門適用於單作用與雙作用活塞桿氣缸，並包含測試程序與門檻值（ISO 19973-3，2015 年）。對無桿或特殊設計，請供應商說明採用的方法，以及它為何能代表提議的應用。若測試條件使用與現場不同的閥、管路、導向、密封或潤滑，就應把這些差異列成證據限制，並安排小批量或現場試點確認。這樣可以避免把測試程序的適用範圍誤寫成整個產品系列都具備相同的使用壽命。
除非年度循環、年度行程、負載、環境與允許維護都一致，否則不要直接把實驗室結果換算成日曆年數。好的供應商會回答差異；含糊的「數百萬次循環」承諾，會把工程風險留給買方。請要求供應商列出測試樣品、配置、速度、壓力、空氣品質、溫度、緩衝、停止方式、維護與失效判定，並把這些條件與現場工作負載逐項比對。若有差異，應把差異本身列為待驗證項目，而不是在報告中用一個看似相同的循環數取代它。若供應商只提供總體系列數據，請要求說明確切訂購碼與系列平均值的關係，並清楚標記哪些結果來自不同密封、導向或潤滑配置。沒有這種對應，系列宣稱只能作為初步篩選，不能直接成為 24/7 生產放行依據。
如何為可靠生產試運轉氣缸？
試運轉會把選定界限轉成可量測的基準。OSHA 1910.147 要求在機械開始維修前，隔離危險能量、釋放或限制儲存能量並完成確認（OSHA）。在生產放行前，應把這些控制納入接近、故障排除、調整與更換程序。基準測試還應寫明測量儀器、取樣位置、時間戳記、負載狀態與操作員，讓日後維護可以在可比較的條件下重現結果。沒有這些欄位，性能變化可能只是量測方法改變，而不是氣缸真的退化。
在最差但可信的運轉條件下執行驗收測試，不要只做無負載乾循環。量測：
- 閥或氣缸處的靜態供氣壓力與動態壓力；
- 伸出、停留、縮回與完整循環時間；
- 負載、方向、工具偏置與產品變異；
- 進入緩衝時的行為、反彈、硬停止接觸與異常噪音；
- 適用時的外部洩漏與可重複的壓力衰減條件；
- 熱穩定後氣缸、端蓋、導向、閥與附近環境的溫度；
- 感測器切換位置與裕量；
- 安裝對準、緊固件狀況、管路固定與導向自由度。
把基準保存在資產記錄中，並為每項量測指定使用的運轉狀態。修理或調整後，重複相同的驗收測試。只有在變更後配置經審查並核准時，才更新基準。資產記錄應保留原始基準、變更日期、執行人、使用的儀器與通過界限，並把異常樣本與排除理由分開標示。這樣，維護人員才可以判斷變慢是來自供氣壓力、導向、感測器、負載還是氣缸本身，而不是在不同條件下反覆更換零件。
如何計算廠區專屬的停機風險？
使用工廠記錄，不要使用通用的停機成本範圍。ISO 4414 是一份 38 頁的系統標準，明確考慮不中斷運轉、維護經濟性、可靠運轉、能源效率與環境（ISO 4414，2010 年）。把每個事件成本輸入分開，讓財務與營運人員能在沒有隱藏產業平均值的情況下審查。事件記錄還應區分故障偵測、確認、隔離、拆卸、取得零件、修理、測試與重新放行的時間；這些階段由不同團隊負責，不能全部壓縮成一個模糊的停機分鐘數。
透明的事件模型為：
其中，Cevent 是一次事件的廠區專屬成本，td 是已確認的停機時間，Cp 是每小時損失的生產貢獻，Cl 是每小時閒置或額外人工，Cs 是每小時報廢或下游損失，Cr 是修理成本，而 Ce 是任何有文件佐證的加急或罰款成本。
不要把營收當成利潤，也不要重複計入同一筆人工。在產能、恢復時間或貢獻不確定時，使用範圍。接著比較各選項預期降低的風險，以及價格、驗證成本、備品庫存與換線工作。應把實際歷史事件、可能情境與尚未驗證的假設分開列出，並說明某個備品或改造方案會降低哪一段時間。這能避免用昂貴的硬體解決一個其實來自供氣、導向或恢復流程的問題，也能讓管理層清楚看到剩餘風險。計算結果應由維護、工程、財務與營運共同審閱，並把「每小時成本」的來源、是否包含報廢與加班、以及恢復時間的起止定義寫清楚。當估算只能得到範圍時，保留範圍反而比填入一個沒有證據的平均數更能支持備品與選型決策。還應把年度事件頻率、可能的連鎖損失、備品保存期限與供應商交期分開建模；一個低機率但恢復時間很長的故障，可能比高頻但可在短窗口內處理的密封更值得優先降低。把這種優先順序寫進資產計畫，才能讓稼動率投資與現場實際後果一致。
關鍵性也會改變決策。緩衝輸送線上的低成本氣缸，可能只需要密封套件與排程重建。同一支氣缸若位於單一包裝關鍵軸，則可能需要完整配置備品、快速接頭與演練過的更換程序。硬體價格沒有改變，恢復義務卻改變了。請把這項義務寫成資產級的恢復目標、備品數量、隔離步驟與放行測試，讓採購成本和實際停機後果可以放在同一個決策中比較。
24/7 生產用氣動氣缸常見問題
ISO 19973-3 表示，氣缸壽命通常以循環次數或公里數表示，因此沒有以年數回答的通用服務壽命（ISO 19973-3，2015 年）。以下五個問題，讓 24/7 氣缸選擇維持在可量測的工作負載、證據、維護與恢復條件上。每個答案都應回到確切配置與現場限制，而不是回到一個沒有測試條件的壽命數字。
氣動氣缸有通用的連續工作等級嗎？
沒有。「連續工作」與「重載」不是通用的氣缸可靠度等級。請索取確切型號的壓力、速度、頻率、動能、溫度、負載與維護界限，以及可靠度測試條件。把應用換算成年度循環與行程，再直接比較兩組條件。
24/7 氣動氣缸應該能運轉多少次循環？
沒有一個循環次數適用所有氣缸。ISO 19973-3 以循環或公里數處理壽命，並要求定義測試條件。真正有用的要求，是確切配置在應用行程、負載、速度、壓力、溫度、空氣品質、緩衝、安裝與允許維護條件下的壽命目標。
關鍵機台應備完整氣缸還是密封套件？
當軸的故障會停止關鍵生產，且現場重建無法符合恢復目標時，備妥完整配置氣缸。當拆卸、檢查、重建與重新測試都能在維修窗口內證實可行時，密封套件可適用於關鍵性較低的資產。請確認確切相容性，不要把相同缸徑與行程視為充分條件。
ISO 15552 氣缸能保證可互換與相同服務壽命嗎？
ISO 15552 為指定氣缸標準化基本、安裝與配件尺寸，支持機械互換性。但它不保證相同的力量裕量、緩衝、感測器相容性、動態壓力反應、材料或可靠度。比較完整訂購碼與應用界限，並在更換後重新執行試運轉驗收測試。
哪些試運轉量測應成為維護基準？
記錄動態壓力、伸出與縮回時間、負載狀態、緩衝行為、洩漏測試條件、穩定溫度、感測器位置、安裝對準與調整設定。基準必須說明運轉狀態與使用的儀器。只有在可比較條件下可重複，且故障已安全隔離時，日後變化才具有可採取行動的意義。
來源與技術參考資料
- ISO 19973-1:2015，氣動元件可靠度評估的一般程序、計算、統計評估與報告。
- ISO 19973-3:2015，帶活塞桿氣動氣缸的可靠度測試程序與報告。
- ISO 4414:2010，氣動系統與元件的一般規則及安全要求。
- ISO 8573-1:2010，壓縮空氣污染物與純度等級；ISO 將此版本列為計畫修訂。
- ISO 15552:2018，可拆式安裝氣缸的基本、安裝與配件尺寸。
- SMC 高速／高頻氣缸型錄，依型號列出的頻率、速度、能量、壓力、行程與溫度條件。
- OSHA 29 CFR 1910.147，維修與保養期間的危險能量控制。
