หลักการทำงานชุด FRL นิวเมติก: ตัวกรอง ตัวปรับแรงดัน

ชุด FRL นิวเมติก คือชุดเตรียมลม ณ จุดใช้งานที่ปรับสภาพลมอัดเป็นลำดับขั้น ตัวกรองดักจับอนุภาคของแข็งตามที่กำหนดและแยกหยดของเหลวปริมาณมาก ตัวปรับแรงดันลดแรงดันขาเข้าและควบคุมค่าตั้งด้านปลายทางภายในช่วงการไหลของมัน ส่วนชุดจ่ายน้ำมันหล่อลื่นจะจ่ายน้ำมันตามอัตราที่กำหนดเข้าไปในกระแสลมที่เคลื่อนที่ เฉพาะเมื่ออุปกรณ์นั้นจำเป็นต้องใช้จริง

หน้าที่เหล่านี้เกี่ยวข้องกัน แต่ใช้แทนกันไม่ได้ ตัวกรองแบบถ้วยไม่สามารถกำจัดไอน้ำได้เหมือนเครื่องทำลมแห้ง ตัวปรับแรงดันไม่สามารถสร้างอัตราการไหลที่ขาดหายไป และชุดจ่ายน้ำมันหล่อลื่นไม่ได้ทำให้กระบอกลมหรือวาล์วรุ่นใหม่ทุกชนิดดีขึ้นโดยอัตโนมัติ การเข้าใจขีดจำกัดเหล่านี้เป็นวิธีที่เร็วที่สุดในการวิเคราะห์ FRL โดยไม่เปลี่ยนชิ้นส่วนผิดตัว

ประเด็นสำคัญ

ISO 8573-1 จำแนกอนุภาค น้ำ และน้ำมันออกจากกัน

Festo ระบุเกรดตัวกรอง 5 และ 40 micrometers เป็นค่าของรุ่นเฉพาะ ไม่ใช่ข้อกำหนด FRL สากล

CAGI ให้ค่าความดันต่าง 5-7 psig เป็นเกณฑ์ทั่วไปสำหรับเข้าบริการไส้กรอง

ควรใช้การหล่อลื่นเฉพาะเมื่อชิ้นส่วนและกระบวนการทุกจุดด้านปลายทางอนุญาต

คู่มือนี้เน้นเส้นทางการไหลภายในและพฤติกรรมขณะทำงาน สำหรับการตัดสินใจด้านการเลือกขนาด การบำรุงรักษา การใช้งาน และ RFQ ในภาพรวม ให้ใช้ คู่มือเลือกชุดบำบัดแหล่งลม ส่วนการแยกสาเหตุขัดข้อง ให้ดู คู่มือแก้ปัญหาความน่าเชื่อถือของ FRL

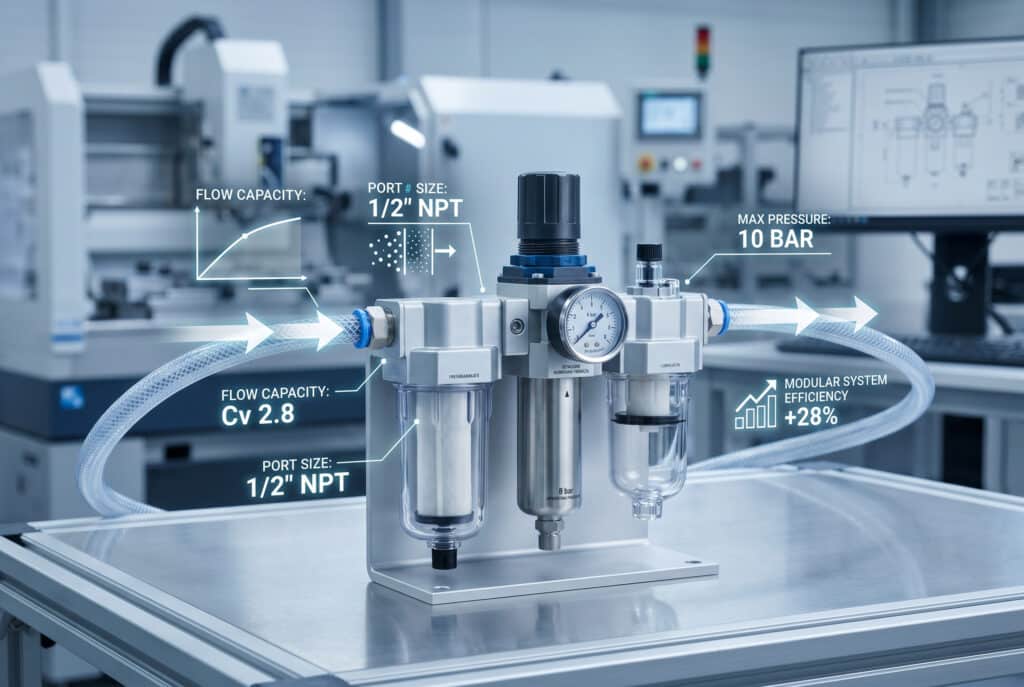

ชุด FRL นิวเมติก 3 ส่วน ประกอบด้วยตัวกรอง ตัวปรับแรงดัน และชุดจ่ายน้ำมันหล่อลื่นแยกกัน

FRL แบบ 3 ส่วนวางตัวกรองไว้ลำดับแรก ตัวปรับแรงดันลำดับที่สอง และชุดจ่ายน้ำมันหล่อลื่นไว้ท้ายสุดเมื่ออนุญาตให้ใช้ละอองน้ำมัน

ลมเปลี่ยนแปลงอย่างไรเมื่อไหลผ่านชุด FRL?

ข้อมูลชุดผสม MSB6N ปี 2026 ของ Festo ระบุการกรอง 5 หรือ 40 micrometer และช่วงปรับแรงดัน 1 ถึง 12 bar สำหรับการจัดชุดบางแบบ ค่านี้แสดงให้เห็นว่าเราต้องอ่านหน้าที่ของ FRL จากชุดที่เลือก ไม่ใช่อนุมานจากจำนวนถ้วย 3 ใบหรือขนาดพอร์ต (Festo MSB6N, 2026)

ลมควรเข้าทางพอร์ตขาเข้าและไหลตามลูกศรทิศทางของผู้ผลิต ในชุดประกอบทั่วไปแบบ 3 ส่วน ขั้นตอนจะทำงานตามลำดับนี้:

ตัวกรอง: ลดภาระสิ่งปนเปื้อนด้วยการแยกของเหลวปริมาณมากและกักอนุภาคตามสมรรถนะพิกัดของไส้กรอง
ตัวปรับแรงดัน: เปลี่ยนแรงดันด้วยการหรี่ทางผ่านขาเข้าตามแรงดันด้านปลายทางและแรงของสปริงปรับตั้ง
ชุดจ่ายน้ำมันหล่อลื่น: เปลี่ยนปริมาณน้ำมันด้วยการดูดน้ำมันหล่อลื่นตามอัตราที่กำหนดเข้าสู่กระแสลมที่เร็วเพียงพอ

ลำดับมีความสำคัญ การกรองก่อนปรับแรงดันช่วยป้องกันบ่าวาล์วขนาดเล็กและชิ้นส่วนเคลื่อนที่ของตัวปรับแรงดัน การปรับแรงดันก่อนจ่ายน้ำมันช่วยไม่ให้น้ำมันเคลือบไดอะแฟรมของตัวปรับแรงดัน และทำให้ชุดจ่ายน้ำมันทำงานที่แรงดันปลายทางตามที่ตั้งใจไว้ ชุดจ่ายน้ำมันจึงอยู่ท้ายสุด เพื่อไม่ให้น้ำมันที่เติมถูกกรองออกทันทีโดยขั้นตอนตัวกรองด้านต้นทาง

FRL ยังมีความหมายมากกว่าอักษร 3 ตัวนี้ สถานีเตรียมลมที่ใช้งานจริงอาจมีวาล์วปิดที่ล็อกได้ วาล์วซอฟต์สตาร์ตหรือวาล์วระบาย เซนเซอร์ความดัน เกจวัดแรงดัน เครื่องทำลมแห้ง ตัวกรองละเอียด โมดูลแยกแขนง หรือเซนเซอร์วัดการไหล แคตตาล็อกชุดบริการแบบโมดูลาร์ของ Festo แสดงสถาปัตยกรรมที่กว้างกว่านี้ ชุดประกอบควรตรงกับหน้าที่ของเครื่องจักร ไม่ใช่ยึดติดกับธรรมเนียม 3 ชิ้นตายตัว (ชุดเตรียมลมของ Festo, เข้าถึงเมื่อ 2026)

วิธีอ่านแผนผัง FRL ที่มีประโยชน์ที่สุดคือกำหนดตัวแปรควบคุมหนึ่งรายการให้แต่ละขั้น ตัวกรองควบคุมสิ่งปนเปื้อนตามข้อกำหนด ตัวปรับแรงดันควบคุมแรงดัน และชุดจ่ายน้ำมันเสริมควบคุมการจ่ายน้ำมัน หากอาการเกิดจากตัวแปรอื่น เช่น จุดน้ำค้างภายใต้แรงดัน อัตราการไหลสูงสุด พลังงานสะสม หรือข้อจำกัดด้านระบาย การเพิ่มถ้วย FRL มาตรฐานอีกใบก็ไม่ช่วยแก้ปัญหา

ลำดับ F-R-L ทั่วไปกำหนดการกรอง การปรับแรงดัน และการจ่ายน้ำมันเสริมให้เป็นคนละขั้นตอน

ตัวกรองแยกของเหลวและดักจับอนุภาคได้อย่างไร?

ISO 5782-1:2017 ครอบคลุมตัวกรองลมอัดที่มีพิกัดสูงสุด 1,600 kPa และ 80°C ซึ่งกำจัดสิ่งปนเปื้อนของแข็งและของเหลวด้วยวิธีทางกล แต่ไม่ได้ระบุว่าเกรด micron ตามค่าระบุเพียงแบบเดียวจะควบคุมสิ่งปนเปื้อนทุกรูปแบบหรือทุกงานได้ (ISO 5782-1, 2017)

ลมขาเข้าถูกนำให้ไหลอ้อมแผงเบี่ยงหรือครีบจนหมุนอยู่ภายในถ้วย หยดของเหลวที่ใหญ่กว่าและอนุภาคที่หนักกว่าต้านการเปลี่ยนทิศทางมากกว่าลมโดยรอบ จึงเคลื่อนไปทางผนังถ้วย สูญเสียโมเมนตัม และสะสมอยู่ใต้เส้นทางการไหล ขั้นแยกด้วยแรงเฉื่อยนี้ช่วยลดภาระของเหลวและอนุภาคที่ไปถึงไส้กรอง

จากนั้นลมไหลผ่านตัวกลางกรอง ไส้กรองกักอนุภาคตามการออกแบบ เกรด และวิธีทดสอบ Festo อธิบายขั้นตัวกรองแบบเผาผนึกขนาด 40 และ 5 micrometer ในแนวทางการใช้งานทั่วไป แล้วแยกขั้นตัวกรองละเอียดและไมโครฟิลเตอร์สำหรับข้อกำหนดที่เข้มงวดขึ้น (เงื่อนไขการใช้งานทั่วไปของ Festo, 2025)

ตัวกรองอนุภาคนิวเมติกพร้อมถ้วยคอนเดนเสทใสและวาล์วระบายแบบแมนนวล

ตัวกรองแบบถ้วยรวมการแยกของเหลวด้วยแรงเฉื่อย ไส้กรองภายใน และทางระบายที่ต้องทำงานได้เสมอ

ควรใส่ใจกับขีดจำกัด 3 ข้อ:

ไอน้ำผ่านตัวกรองได้ เครื่องทำลมแห้งควบคุมจุดน้ำค้างภายใต้แรงดัน ส่วนตัวกรองแยกได้เฉพาะน้ำที่ควบแน่นเป็นหยดของเหลวแล้ว
ละอองน้ำมันต้องใช้ขั้นตัวกรองที่เหมาะสม ไส้กรองอนุภาคทั่วไปไม่ได้เป็นไส้กรองโคอะเลสซิงโดยอัตโนมัติ ให้ใช้ คู่มือตัวกรองโคอะเลสซิง เมื่อละอองน้ำมันเป็นส่วนหนึ่งของเป้าหมาย
คอนเดนเสทที่เก็บไว้ต้องถูกระบายออกจากถ้วย ทางระบายแบบแมนนวล กึ่งอัตโนมัติ และอัตโนมัติล้วนเสียหรือถูกใช้งานผิดได้ ของเหลวที่ไปถึงไส้กรองหรือทางออกอาจถูกพาไปยังด้านปลายทาง

ตัวกรองควรทำหน้าที่อะไร? ให้เริ่มจากข้อกำหนดความบริสุทธิ์ ณ จุดวัดที่ระบุชื่อไว้ ISO 8573-1:2010 จำแนกอนุภาค น้ำ และน้ำมันออกจากกัน ดังนั้น “ตัวกรอง 5 micrometer” จึงเป็นข้อกำหนดของชิ้นส่วน ไม่ใช่ชั้นความบริสุทธิ์ของลมอัดทั้งระบบ

ตัวปรับแรงดัน: แรงสปริง ฟีดแบ็กไดอะแฟรม และแรงดันขาออก

ISO 6953-1:2024 ใช้กับตัวปรับแรงดันแบบทำงานโดยตรงและแบบไพลอตหลายประเภท โดยมีแรงดันขาเข้าพิกัดสูงสุด 25 bar และแรงดันปรับตั้งสูงสุด 16 bar ช่วงดังกล่าวเป็นขอบเขตของมาตรฐาน ไม่ใช่ค่าพิกัดสำหรับตัวปรับแรงดัน FRL ทุกตัว (ISO 6953-1, 2024)

ตัวปรับแรงดันแบบทำงานโดยตรงทั่วไปประกอบด้วยสปริงปรับตั้ง ไดอะแฟรม ก้านวาล์ว ป๊อปเปต บ่าวาล์ว และบางครั้งมีทางระบาย เมื่อหมุนปุ่มจะเปลี่ยนการอัดสปริง สปริงดันไดอะแฟรมและเปิดป๊อปเปตขาเข้า ลมจะเข้าสู่ห้องด้านปลายทางจนแรงดันขาออกที่กระทำต่อไดอะแฟรมสร้างแรงต้านมากพอให้ป๊อปเปตเคลื่อนเข้าหาบ่าวาล์ว

แรงดันตกตามการไหลของตัวปรับแรงดัน คือการลดลงของแรงดันขาออกที่ควบคุมไว้เมื่อความต้องการไหลเพิ่มจากค่าตั้งขณะไม่มีการไหล สาเหตุคือความดันต่างที่ต้องใช้ผลักลมผ่านบ่าวาล์วและข้อจำกัดอื่น

ความสัมพันธ์เชิงสถิตแบบย่อคือ:

F_s \approx p_2 A_d + F_f

โดย $F_s$ คือแรงสปริงปรับตั้ง $p_2$ คือแรงดันเกจด้านปลายทาง $A_d$ คือพื้นที่ไดอะแฟรมเชิงผล และ $F_f$ รวมแรงเสียดทานกับแรงปิดภายในอื่น ๆ ความสัมพันธ์นี้อธิบายทิศทางฟีดแบ็ก แต่ไม่ได้ทดแทนกราฟแรงดัน-การไหล ลักษณะการระบาย ฮิสเทรีซิส หรือข้อมูลความแม่นยำของผู้ผลิต

เมื่อความต้องการด้านปลายทางเพิ่มขึ้น แรงดันจะลดลงเล็กน้อยและแรงสปริงจะเปิดป๊อปเปตเพิ่ม เมื่อความต้องการหยุด แรงดันจะฟื้นตัวและป๊อปเปตปิด การออกแบบชดเชยแรงดันขาเข้าช่วยลดผลจากความแปรผันของแหล่งจ่าย แต่ตัวปรับแรงดันแบบพาสซีฟไม่สามารถสร้างแรงดันสูงกว่าขาเข้าหรือจ่ายการไหลไม่จำกัดผ่านบ่าวาล์วคงที่ได้

ตัวปรับแรงดันแบบระบายได้สามารถระบายแรงดันด้านรองส่วนเกินบางส่วนผ่านทางระบายเมื่อปรับค่าตั้งลงหรือแรงดันปลายทางเพิ่มขึ้น ตัวปรับแรงดันแบบไม่ระบายไม่มีทางระบายภายในนี้ คำอธิบายทั้งสองแบบไม่ได้ยืนยันว่าตัวปรับแรงดันเป็นวาล์วปลดแรงดันเพื่อความปลอดภัยของเครื่องจักร ให้ตรวจทิศทางการไหล พฤติกรรมการไหลย้อน ความสามารถในการระบาย และข้อกำหนดแรงดันคงค้างแยกกัน

เหตุใดแรงดันที่ปรับแล้วจึงลดลงเมื่อการไหลสูง?

CAGI ระบุว่าระบบลมอัดที่ออกแบบดีมักจำกัดแรงดันตกรวมจากทางออกคอมเพรสเซอร์ถึงจุดใช้งานไว้ที่ 10% โดย FRL ใช้งบแรงดันตกส่วนหนึ่งผ่านตัวกรอง บ่าวาล์วตัวปรับแรงดัน ชุดจ่ายน้ำมัน ข้อต่อ และท่อเฉพาะจุด (เอกสารเทคนิค CAGI เรื่องแรงดันตก, 2026)

เกจของตัวปรับแรงดันอาจแสดงค่าตั้งตอนเครื่องจักรหยุดนิ่ง แล้วลดลงเมื่อกระบอกหลายตัวเคลื่อนที่ นั่นไม่ได้หมายความว่าตัวปรับแรงดันเสียโดยอัตโนมัติ การไหลผ่านข้อจำกัดแต่ละจุดต้องอาศัยความดันต่าง เมื่อความต้องการเพิ่มขึ้น ตัวกรองและทางผ่านภายในใช้แรงดันมากขึ้น ขณะที่ป๊อปเปตของตัวปรับแรงดันต้องเปิดกว้างขึ้นเพื่อจ่ายให้ทางออก

แรงดันสูญเสียของ FRL ขณะมีการไหลคือ:

\Delta p_{\mathrm{FRL}} = p_{\mathrm{in,flow}} - p_{\mathrm{out,flow}}

โดย $\Delta p_{\mathrm{FRL}}$ คือแรงดันที่สูญเสียผ่าน FRL ที่ประกอบแล้วในเหตุการณ์ที่เลือก ต้องอ่านค่าขาเข้าและขาออกให้ตรงจังหวะเดียวกันขณะมีการไหล ค่าที่อ่านตอนหยุดนิ่งไม่สามารถเปิดเผยข้อจำกัดเดียวกันได้

ให้วิเคราะห์ FRL ด้วยการวัด 3 จุด บันทึกแรงดันทันทีหน้า FRL ทันทีหลัง FRL และที่ทางเข้าวาล์วหรือแอคชูเอเตอร์ หากจุดแรกคงที่แต่จุดที่สองลดลง ให้มุ่งตรวจ FRL หากทั้งสองจุดลดลงพร้อมกัน ให้ขยับการตรวจไปด้านต้นทาง หากทางออก FRL คงที่แต่ทางเข้าแอคชูเอเตอร์ลดลง ให้ตรวจท่อ ข้อต่อ วาล์ว และแมนิโฟลด์ด้านปลายทาง

การสังเกตแบบไดนามิก	การตรวจถัดไปที่มีประโยชน์ที่สุด
ทางเข้าและทางออก FRL ลดลงพร้อมกัน	เฮดเดอร์ ท่อแขนง ถังพัก การควบคุมคอมเพรสเซอร์ และความต้องการพร้อมกัน
ทางเข้าคงที่ขณะที่ทางออกลดลง	ความดันต่างของตัวกรอง กราฟตัวปรับแรงดัน ข้อจำกัดชุดจ่ายน้ำมัน และขนาดเล็กเกินไป
ทางออก FRL คงที่ขณะที่แรงดันแอคชูเอเตอร์ลดลง	สาย ข้อต่อสวมเร็ว แมนิโฟลด์ วาล์ว ฟิตติ้ง และเส้นผ่านศูนย์กลางภายในท่อเฉพาะจุด
แรงดันคงที่แต่กระบอกยังเคลื่อนช้า	ข้อจำกัดการระบาย การควบคุมการไหล โหลด แรงเสียดทาน และแนวศูนย์

เมื่อซัพพลายเออร์เผยแพร่ค่า $C_v$ ให้ใช้ร่วมกับแรงดันขาเข้าจริง แรงดันขาออก และการไหลที่ต้องการ หากแคตตาล็อกใช้ค่าการนำตาม ISO 6358 อัตราการไหลที่ระบุ หรือกราฟแรงดัน-การไหล ให้ใช้วิธีนั้นต่อไป อย่าเปรียบเทียบค่าการไหลกับ $C_v$ โดยตรง

เครื่องมือวาล์วและอัตราการไหลเครื่องคำนวณอัตราการไหล Cvประเมินการไหลหรือแรงดันตกเฉพาะเมื่อแคตตาล็อก FRL หรือตัวปรับแรงดันที่เลือกมีค่า Cv ที่เข้ากันได้และระบุเงื่อนไขทดสอบนิวเมติกไว้Q = Cv x รากที่สอง(DeltaP x SG)โหมดคำนวณค่า Cvอัตราการไหลลดความดันเปิดเครื่องคำนวณ

สำหรับการคำนวณการไหลสูงสุด การอ่านกราฟแคตตาล็อก และตัวอย่างสถานีแคลมป์แบบทำตามขั้นตอน ให้ใช้ คู่มือเลือกขนาด FRL ส่วนการสูญเสียที่อยู่นอก FRL ให้ทำตาม แนวทางแก้ปัญหาแรงดันตกในระบบลมอัด

ตัวปรับแรงดันจะเปิดเพิ่มเมื่อความต้องการสูงขึ้น แต่แรงดันขาออกมักลดลงตามกราฟการไหลเฉพาะผลิตภัณฑ์

ชุดจ่ายน้ำมันหล่อลื่นนิวเมติกสร้างละอองน้ำมันได้อย่างไร?

Festo ระบุว่าชุดจ่ายน้ำมันในสายลมจะทำงานได้ก็ต่อเมื่อการไหลของลมแรงเพียงพอ ดังนั้น SMC จึงเผยแพร่ข้อมูลการไหลขั้นต่ำเฉพาะรุ่นแทนการใช้ค่าดูดน้ำมันสากล การไหลต่ำหรือไม่ต่อเนื่องอาจทำให้ดูเหมือนตั้งโดมมองระดับไว้แล้ว แต่มีน้ำมันไปถึงอุปกรณ์ปลายทางเพียงเล็กน้อย (เงื่อนไขการใช้งานทั่วไปของ Festo, คู่มือชุดรวมลมของ SMC, เข้าถึงเมื่อ 2026)

ลมที่ผ่านคอทางไหลตีบของชุดจ่ายน้ำมันทำให้เกิดความดันต่างเฉพาะจุด แรงดันในกระปุกและชุดวัดปริมาณจะดันน้ำมันขึ้นตามท่อดูด น้ำมันเข้าสู่บริเวณลมความเร็วสูง แตกตัวเป็นหยด และถูกพาไปด้านปลายทาง โดมมองระดับช่วยให้ช่างสังเกตการจ่ายตามอัตราได้ แต่การนับหยดเพียงอย่างเดียวไม่ยืนยันการส่งถึงชิ้นส่วนสุดท้าย

ชุดจ่ายน้ำมันในสายลมนิวเมติกพร้อมกระปุกโลหะและโดมมองการจ่ายน้ำมันที่ปรับได้

ชุดจ่ายน้ำมันในสายลมจะจ่ายน้ำมันตามอัตราเข้าไปในลมด้านปลายทางได้ก็ต่อเมื่อแรงดัน การไหล ระดับน้ำมัน และการปรับตั้งอยู่ในเงื่อนไขการทำงานของอุปกรณ์

การพาน้ำมันเปลี่ยนไปตามการไหล ความยาวท่อ ระดับความสูง ข้อต่อ การจัดวางแขนง และรอบการทำงาน ท่อแนวนอนยาวและแขนงที่ไหลต่ำอาจสะสมน้ำมันแทนที่จะพาละอองที่คงที่ น้ำมันที่ระบายออกยังอาจไปถึงตัวเก็บเสียง เซนเซอร์ ผลิตภัณฑ์ และพื้นที่ทำงานโดยรอบ

ตรวจ 5 เงื่อนไขก่อนเชื่อถือการทำงานของชุดจ่ายน้ำมัน:

ชนิดน้ำมันตรงกับชุดจ่ายน้ำมันและชิ้นส่วนทุกตัวด้านปลายทาง
แรงดันและอุณหภูมิทำงานอยู่ภายในพิกัดผลิตภัณฑ์
ได้อัตราการไหลขั้นต่ำระหว่างรอบการทำงานที่ตั้งใจ
ติดตั้งชุดจ่ายน้ำมันใกล้พอที่จะบริการอุปกรณ์ที่กำหนดตามคำแนะนำผู้ผลิต
กระปุก ท่อดูด เข็มวัดปริมาณ และโดมมองระดับยังสะอาดและทำงานได้

ระบบนิวเมติกทุกระบบต้องมีขั้น “L” หรือไม่?

Festo แสดงกลุ่มหน้าที่ของชุดบริการอย่างน้อย 8 กลุ่ม รวมถึงตัวกรอง ตัวปรับแรงดัน เครื่องทำลมแห้ง เซนเซอร์ วาล์ว และชุดจ่ายน้ำมัน ช่วงโมดูลาร์นี้ยืนยันว่าระบบเตรียมลมสมัยใหม่ไม่ได้เป็น FRL 3 ถ้วยโดยอัตโนมัติ หลายสถานีใช้เพียงตัวกรองกับตัวปรับแรงดันอย่างถูกต้อง (ชุดบริการลมอัดของ Festo, เข้าถึงเมื่อ 2026)

เพิ่มชุดจ่ายน้ำมันเฉพาะเมื่อคู่มืออุปกรณ์ปลายทางกำหนดหรืออนุญาตให้หล่อลื่นด้วยละอองน้ำมันต่อเนื่อง กระบอกลมและวาล์วสมัยใหม่จำนวนมากออกจากโรงงานพร้อมจาระบีสำหรับการทำงานระยะยาว การเติมน้ำมันที่เข้ากันไม่ได้อาจชะจาระบีออก ทำให้ซีลบวม ปนเปื้อนกระบวนการ หรือทำให้กลับไปใช้งานแบบปราศจากน้ำมันในอนาคตได้ยาก

เมื่อเริ่มใช้การหล่อลื่นในสายแล้ว อย่าหยุดโดยพลการ เอกสาร MSB6N ของ Festo ระบุว่าเมื่อใช้งานด้วยการหล่อลื่นน้ำมัน อาจต้องหล่อลื่นต่อเนื่องเพื่อให้บริการได้ตามปกติ ให้ยืนยันคำแนะนำของผลิตภัณฑ์ปลายทางรุ่นนั้นก่อนเปลี่ยนนโยบาย (Festo MSB6N, 2026)

การหล่อลื่นเป็นการตัดสินใจเรื่องความเข้ากันได้ทั้งแขนง ไม่ใช่เรื่องของชุดจ่ายน้ำมันเพียงตัวเดียว ชุดละอองน้ำมันหนึ่งชุดอาจมีผลต่อวาล์ว ซีล เซนเซอร์ ตัวเก็บเสียงทางระบาย และผิวกระบวนการทุกจุดด้านปลายทาง ดังนั้นบันทึกอนุมัติควรระบุชื่อน้ำมัน อุปกรณ์ที่ได้รับผล จุดปลายทางของลมระบาย วิธีเติม และผลที่จะเกิดเมื่อกระปุกว่าง

สภาพอุปกรณ์ปลายทาง	แนวทางตัดสินใจปกติ
คู่มือชิ้นส่วนกำหนดให้ใช้น้ำมันในสาย	เลือกน้ำมันที่เข้ากันได้และตรวจสอบการไหลขั้นต่ำ
กระบอกลมและวาล์วที่หล่อลื่นจากโรงงาน	อย่าเติมน้ำมันเว้นแต่คู่มือทุกฉบับอนุญาต
งานพ่นสี อิเล็กทรอนิกส์ กระบวนการสะอาด หรือผลิตภัณฑ์ไวต่อการปนเปื้อน	เลือกแขนงปราศจากน้ำมันและควบคุมน้ำมันด้านต้นทาง
เครื่องมือลมที่ออกแบบมาสำหรับละอองน้ำมันต่อเนื่อง	ใช้ชุดจ่ายน้ำมันขนาดถูกต้องใกล้เครื่องมือ
แขนงรวมที่มีข้อกำหนดไม่เข้ากัน	แยกแขนงก่อนเพิ่มการหล่อลื่น

สำหรับกระบอกลมไร้ก้าน อัตรารอบเพียงอย่างเดียวไม่ได้ตัดสินคำตอบ ให้ทำตามตัวกลางที่กระบอกอนุมัติและคำแนะนำการหล่อลื่น แอคชูเอเตอร์ที่ทำงานหลายรอบและออกแบบมาสำหรับลมไม่หล่อลื่นอาจเสียหายแทนที่จะดีขึ้น หากจ่ายน้ำมันตามอำเภอใจ

FRL กำจัดอะไรได้บ้าง และอะไรต้องใช้การบำบัดอื่น?

ISO 8573-1:2010 กำหนดชั้นความบริสุทธิ์หลักของลมอัด 3 ด้าน ได้แก่ อนุภาค น้ำ และน้ำมัน ตัวกรอง FRL มาตรฐานจัดการได้เพียงบางส่วนของหมวดเหล่านี้ ดังนั้นถ้วยใสหรือค่าขนาด micron ตามค่าระบุจึงไม่อาจพิสูจน์ว่าเป้าหมายคุณภาพลมทั้งระบบบรรลุแล้ว (ISO 8573-1, 2010)

ข้อกำหนดคุณภาพลม	สิ่งที่ FRL มาตรฐานช่วยได้	การบำบัดหรือหลักฐานเพิ่มเติม
อนุภาคของแข็งขนาดใหญ่และตะกรันในท่อ	ไส้กรองอนุภาค	การกรองหลายขั้นที่ละเอียดขึ้นและการวัดอนุภาคเมื่อจำเป็น
น้ำของเหลวปริมาณมาก	การแยกด้วยแรงเฉื่อยและทางระบาย	เครื่องทำลมแห้งสำหรับไอน้ำและการควบคุมจุดน้ำค้างภายใต้แรงดัน
ละอองน้ำมัน	เฉพาะเมื่อมีขั้นโคอะเลสซิงที่เหมาะสม	ไส้กรองโคอะเลสซิงที่เลือกตามค่าน้ำมันตกค้างที่ต้องการ
ไอน้ำมัน	ไส้กรองมาตรฐานไม่เพียงพอ	การดูดซับหรือการบำบัดเฉพาะกระบวนการ
แรงดันเครื่องจักรที่คงที่	ตัวปรับแรงดันภายในขอบเขตการทำงาน	ความสามารถด้านต้นทางเพียงพอและท่อมีขนาดถูกต้อง
พลังงานสะสมที่ควบคุมได้	ฟังก์ชันปิดและระบายเสริม	การออกแบบความปลอดภัยเครื่องจักร การแยก การตรวจยืนยัน และการยึดตรึง

ควรวางเครื่องทำลมแห้งไว้ด้านต้นทางเมื่ออุณหภูมิด้านปลายทางที่ต่ำที่สุดอาจทำให้ไอที่เหลือควบแน่น คู่มือจุดน้ำค้างภายใต้แรงดัน อธิบายว่าเหตุใดความชื้นสัมพัทธ์ที่สภาวะห้องจึงไม่เพียงพอสำหรับกำหนดการทำลมอัดให้แห้ง

จุดน้ำค้างภายใต้แรงดัน คืออุณหภูมิที่ไอน้ำเริ่มควบแน่น ณ แรงดันลมอัดที่ระบุ นี่เป็นข้อกำหนดของเครื่องทำลมแห้งและระบบ ไม่ใช่ค่าขนาด micron ของตัวกรองแบบถ้วย

การกรองละเอียดควรแบ่งเป็นขั้นด้วยเช่นกัน การติดตั้งไส้กรองละเอียดมากลงในสายที่สกปรกโดยตรงอาจทำให้ไส้กรองอุดตันเร็วและสร้างแรงดันตกเกินควร ให้ทำตามข้อกำหนดการกรองต้นทาง อัตราการไหลพิกัด ความดันต่างเริ่มต้น ความดันต่างปลายอายุ และการจัดวางทางระบายของผู้ผลิตตัวกรอง

ชั้นความบริสุทธิ์ ISO ใช้ ณ จุดวัดที่ระบุ หากต้องการชั้นดังกล่าวที่เกาะวาล์ว ให้ทดสอบหรือกำหนดสเปกที่จุดนั้น ใบรับรองจากห้องคอมเพรสเซอร์ไม่ครอบคลุมการกัดกร่อนด้านปลายทาง แขนงเปียก น้ำมันหล่อลื่นที่เข้ากันไม่ได้ หรือสิ่งปนเปื้อนที่เข้าไปหลังจุดวัด

การตรวจติดตั้งและทดสอบเดินระบบ FRL

CAGI แนะนำให้เปลี่ยนไส้กรองเมื่อความดันต่างถึง 5-7 psig หรืออย่างน้อยทุก 6 เดือนเป็นกฎทั่วไป ขีดจำกัดของผู้ผลิตที่เลือกและเป้าหมายสิ่งปนเปื้อนของหน้างานยังเป็นเกณฑ์ควบคุม ดังนั้นการทดสอบเดินระบบควรสร้างค่าอ้างอิงของไส้กรองสะอาดก่อนใช้เกณฑ์นี้ (เอกสารเทคนิค CAGI เรื่องแรงดันตก, 2026)

ติดตั้ง FRL ให้ลูกศรการไหล ทิศทางถ้วย ทางเข้าใช้งานทางระบาย เกจ ตัวล็อกปรับตั้ง และระยะว่างเพื่อบริการตรงตามเอกสาร ป้องกันถ้วยโพลิเมอร์จากสารเคมีที่เข้ากันไม่ได้และแรงกระแทก ใช้ถ้วยโลหะหรือการ์ดเมื่อสภาพแวดล้อมกำหนด และรองรับชุดประกอบไม่ให้แรงจากท่อถ่ายลงข้อต่อโมดูลาร์

ก่อนเพิ่มแรงดัน:

ตรวจสอบพอร์ตขาเข้าและขาออก
ยืนยันเกรดตัวกรอง ช่วงแรงดัน วัสดุถ้วย และชนิดทางระบาย
ตรวจสอบว่าอุปกรณ์ด้านปลายทางทุกตัวอนุญาตนโยบายการหล่อลื่นที่เลือก
ตั้งปุ่มตัวปรับแรงดันไว้ที่ค่าต่ำในเบื้องต้น
ปิดทางระบายและเติมน้ำมันที่ได้รับอนุมัติลงในชุดจ่ายน้ำมันเท่านั้น
ยืนยันว่าการ์ดและขายึดติดตั้งแน่นหนา

เพิ่มแรงดันทีละน้อย อาจต้องใช้ฟังก์ชันซอฟต์สตาร์ตเพื่อป้องกันแอคชูเอเตอร์เคลื่อนที่โดยไม่คาดคิด ปรับแรงดันโดยเข้าใกล้ค่าเป้าหมายตามทิศทางที่ผู้ผลิตตัวปรับแรงดันระบุ แล้วล็อกปุ่ม จำลองเหตุการณ์การผลิตที่มีการไหลสูงสุด และบันทึกแรงดันขาเข้า แรงดันขาออก แรงดันแอคชูเอเตอร์ และเวลาในรอบ

สำหรับงานบำรุงรักษาที่อยู่ภายใต้ข้อกำหนดสหรัฐฯ OSHA 29 CFR 1910.147 รวมพลังงานนิวเมติกไว้ด้วย และกำหนดให้ระบาย ถอดแยก ยึดตรึง หรือทำให้พลังงานสะสมหรือคงค้างที่อาจเป็นอันตรายอยู่ในสภาพปลอดภัย การปิดวาล์วขาเข้าหรืออ่านค่าเป็นศูนย์ด้านต้นทางไม่ได้พิสูจน์ว่าปริมาตรด้านปลายทางทั้งหมดไม่มีแรงดัน (OSHA 1910.147)

ใช้บันทึกทดสอบเดินระบบนี้:

รายการตรวจ	บันทึก
ข้อมูลระบุ	ผู้ผลิต รุ่น ลำดับโมดูล เกรดตัวกรอง ทางระบาย ถ้วย และพอร์ต
แรงดันสถิต	ขาเข้าและขาออกก่อนเกิดความต้องการ
แรงดันไดนามิก	ขาเข้า ทางออก FRL และจุดวิกฤตระหว่างการไหลสูงสุด
ค่าอ้างอิงตัวกรอง	ความดันต่างของไส้กรองสะอาด
พฤติกรรมตัวปรับแรงดัน	ค่าตั้ง แรงดันตก การไหลเล็ด และการตอบสนองแบบระบายหรือไม่ระบาย
ทางระบาย	การทดสอบทำงานแบบแมนนวลหรืออัตโนมัติ
ชุดจ่ายน้ำมันหล่อลื่น	ชนิดน้ำมัน ค่าตั้งเริ่มต้น และการยืนยันการไหลขั้นต่ำ
การแยกระบบ	การปิด การปล่อยแรงดันคงค้าง ตำแหน่งเกจ และวิธีตรวจยืนยัน
การยอมรับ	แรงดันสูญเสียสูงสุด เป้าหมายคุณภาพลม เวลาในรอบ และเกณฑ์เข้าบริการ

ลำดับการปรับตั้งโดยละเอียดและการบริการตามสภาพอยู่ใน คู่มือตั้งค่าและบำรุงรักษา FRL การตรวจหน้าที่นี้ยืนยันว่าแต่ละขั้นทำงานตามที่แผนผังระบุหรือไม่

คำถามที่พบบ่อยเกี่ยวกับหลักการทำงานของ FRL นิวเมติก

เกณฑ์ความดันต่าง 5-7 psig ของ CAGI มีประโยชน์ก็ต่อเมื่อทราบค่าอ้างอิงของไส้กรองสะอาดและขีดจำกัดผู้ผลิตแล้ว หลักการเดียวกันใช้ได้กับ FRL ทั้งชุด: ระบุตัวแปรควบคุม วัดระหว่างการไหลจริง และเปรียบเทียบกับข้อมูลเฉพาะผลิตภัณฑ์ แทนกฎทั่วไปจากขนาดพอร์ต (CAGI, 2026)

ชุด FRL นิวเมติกทุกชุดต้องมีชุดจ่ายน้ำมันหล่อลื่นหรือไม่?

ไม่จำเป็น กระบอกลมและวาล์วสมัยใหม่จำนวนมากใช้จาระบีจากโรงงานและออกแบบมาสำหรับลมอัดที่ไม่หล่อลื่น ให้เพิ่มชุดจ่ายละอองน้ำมันเฉพาะเมื่อคู่มือด้านปลายทางทุกฉบับและกระบวนการอนุญาต เมื่อเริ่มเติมน้ำมันแล้ว อาจต้องหล่อลื่นต่อเนื่อง ดังนั้นให้บันทึกนโยบายก่อนเปลี่ยนแปลง

ตัวกรอง FRL กำจัดไอน้ำได้หรือไม่?

ไม่ได้ ตัวกรองแบบถ้วยมาตรฐานแยกหยดของเหลวและกักอนุภาคตามพิกัดไส้กรองได้ แต่ไอน้ำผ่านไปได้ เครื่องทำลมแห้งควบคุมจุดน้ำค้างภายใต้แรงดัน ให้ระบุชั้นน้ำ ISO 8573-1 ที่ต้องการ ณ จุดวัดที่ตั้งชื่อไว้ แล้วเลือกและตรวจยืนยันระบบทำลมแห้ง

เหตุใดเกจตัวปรับแรงดันจึงลดลงระหว่างกระบอกเคลื่อนที่?

การไหลผ่านตัวกรอง บ่าวาล์วตัวปรับแรงดัน ชุดจ่ายน้ำมัน ข้อต่อ และท่อต้องอาศัยความดันต่าง เกจขณะหยุดนิ่งอาจแสดงค่าตั้ง ขณะที่แรงดันไดนามิกลดลงตอนความต้องการสูงสุด ให้วัดหน้าและหลัง FRL ในเหตุการณ์เดียวกัน แล้วเปรียบเทียบผลกับกราฟการไหลของตัวปรับแรงดันรุ่นนั้น

ตัวกรอง ตัวปรับแรงดัน และชุดจ่ายน้ำมันควรเรียงลำดับอย่างไร?

ลำดับทั่วไปคือ ตัวกรอง ตัวปรับแรงดัน แล้วจึงชุดจ่ายน้ำมัน การกรองป้องกันตัวปรับแรงดัน การปรับแรงดันสร้างสภาวะจ่ายให้ชุดจ่ายน้ำมัน และการหล่อลื่นอยู่ท้ายสุดเพื่อให้น้ำมันที่เติมเดินทางไปด้านปลายทาง ให้ทำตามลูกศรการไหลและคำแนะนำประกอบของผลิตภัณฑ์จริง เพราะโมดูลแบบรวมอาจวางหน้าที่หลายอย่างไว้ในเรือนเดียว

จะรู้ได้อย่างไรว่า FRL ต้องเข้าบริการ?

ใช้เกณฑ์จากการวัด ได้แก่ ความดันต่างตัวกรอง ระดับของเหลวในถ้วย หน้าที่ทางระบาย ค่าแรงดันตกตามการไหลหรือการไหลเล็ดของตัวปรับแรงดัน ระดับน้ำมันในชุดจ่ายน้ำมัน และสภาพทางกายภาพ CAGI ให้ค่า 5-7 psig เป็นเกณฑ์ทั่วไปของตัวกรอง แต่ขีดจำกัดผลิตภัณฑ์และข้อกำหนดคุณภาพลมอาจต้องเข้าบริการเร็วกว่านั้น

แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค

ISO 8573-1:2010: การจำแนกสิ่งปนเปื้อนและชั้นความบริสุทธิ์ของลมอัดสำหรับอนุภาค น้ำ และน้ำมัน สืบค้นเมื่อ 2026-07-27
ISO 5782-1:2017: ลักษณะข้อมูลเอกสารผู้ผลิตและการทำเครื่องหมายสำหรับตัวกรองลมอัด สืบค้นเมื่อ 2026-07-27
ISO 6953-1:2024: ลักษณะข้อมูลเอกสารผู้ผลิตและการทำเครื่องหมายสำหรับตัวปรับแรงดันและตัวกรอง-ตัวปรับแรงดัน สืบค้นเมื่อ 2026-07-27
ISO 4414:2010: กฎทั่วไปและข้อกำหนดความปลอดภัยสำหรับระบบและชิ้นส่วนนิวเมติก สืบค้นเมื่อ 2026-07-27
เงื่อนไขการใช้งานทั่วไปของ Festo: แนวทางด้านตัวกรอง ตัวปรับแรงดัน ชุดจ่ายน้ำมัน การไหล และการเตรียมลม สืบค้นเมื่อ 2026-07-27
ชุดเตรียมลม Festo MSB6N: ข้อมูลการกรอง การปรับแรงดัน กราฟการไหล การหล่อลื่น และการทำงานเฉพาะรุ่น สืบค้นเมื่อ 2026-07-27
ข้อควรระวังการจัดการ FRL ของ SMC: คำเตือนด้านตัวปรับแรงดัน ตัวกรอง-ตัวปรับแรงดัน ชุดจ่ายน้ำมัน แรงดันคงค้าง และการจัดการ สืบค้นเมื่อ 2026-07-27
เอกสารเทคนิค CAGI เรื่องแรงดันตก: แนวทางแรงดันตกระบบและเกณฑ์เข้าบริการตัวกรอง สืบค้นเมื่อ 2026-07-27
OSHA 29 CFR 1910.147: ข้อกำหนดควบคุมพลังงานอันตรายสำหรับงานบริการและบำรุงรักษาที่อยู่ในขอบเขต สืบค้นเมื่อ 2026-07-27
