ข้อต่อแบบเสียบเร็วทองเหลืองเทียบกับคอมโพสิต: น้ำหนักและความทนทาน

ข้อต่อแบบเสียบเร็วคอมโพสิตช่วยลดมวลของเครื่องจักรได้ แต่คำว่า “คอมโพสิต” แทบไม่ได้หมายถึงข้อต่อพลาสติกล้วน และทองเหลืองก็ไม่ได้ทนทานกว่าโดยอัตโนมัติในทุกสภาพแวดล้อม โครงสร้างคอมโพสิตทั่วไปประกอบด้วยตัวเรือนพอลิเมอร์ สตัดเกลียวทองเหลือง ชุดจับท่อสเตนเลส และซีลอีลาสโตเมอร์ ดังนั้น การเลือกที่ถูกต้องจึงต้องอาศัยพิกัดของชุดประกอบรุ่นนั้น ความเข้ากันได้กับท่อ การสัมผัสสารเคมี ภาระขณะติดตั้ง และผลกระทบหากเกิดการรั่ว

ข้อต่อแบบเสียบเร็ว คือข้อต่อที่จับยึดและซีลท่อที่เสียบเข้าไปโดยไม่ต้องใช้น็อตอัดแยกต่างหาก การเปรียบเทียบที่มีประโยชน์ที่สุดคือเทียบหมายเลขชิ้นส่วนที่สมบูรณ์สองรุ่น โดยให้เส้นผ่านศูนย์กลางภายนอกของท่อ เกลียว รูปทรง ตัวกลาง แรงดัน อุณหภูมิ และข้อกำหนดการทดสอบเหมือนกัน ISO 14743 ย้ำแนวคิดการพิจารณาชุดประกอบทั้งชุดนี้

ประเด็นสำคัญ

• เปรียบเทียบข้อต่อทั้งชุดด้วยหมายเลขชิ้นส่วนที่แน่นอน วัสดุตัวเรือนเพียงอย่างเดียวไม่สามารถระบุมวล พิกัดแรงดัน ขีดจำกัดอุณหภูมิ หรืออายุใช้งานได้
• ตัวอย่างข้อต่อข้องอในแค็ตตาล็อกที่ใช้ท่อ 8 mm และเกลียว G1/4 เหมือนกัน มีน้ำหนัก 23 g สำหรับแบบ PBT/ทองเหลือง และ 25.3 g สำหรับแบบทองเหลืองชุบนิกเกิล ส่วนต่างของผลิตภัณฑ์คู่นี้อยู่ที่ประมาณ 9% ไม่ใช่เปอร์เซ็นต์สากลของวัสดุ
• ข้อต่อคอมโพสิตยังอาจประกอบด้วยทองเหลือง สเตนเลส POM และ NBR ส่วนประกอบและรอยต่อแต่ละจุดอาจเป็นตัวกำหนดขีดจำกัด
• ทองเหลืองทนต่อแรงกระแทกและการใช้งานเกลียวที่รุนแรงได้ดี แต่สภาพแวดล้อมที่มีแอมโมเนียและสภาวะที่สัมผัสน้ำบางประเภทอาจทำให้เกิดการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นหรือการสูญเสียสังกะสี
• สมรรถนะของพอลิเมอร์ขึ้นอยู่กับเกรดเรซิน การเสริมแรง การป้องกันรังสี UV ความชื้น อุณหภูมิ สารเคมี และความเค้นต่อเนื่องที่ใช้จริง
• ใช้พิกัดแรงดันและอุณหภูมิที่ต่ำที่สุดในบรรดาข้อต่อ ท่อ ซีล วาล์ว และอุปกรณ์ที่เชื่อมต่อ
• ความขัดข้องจากการสั่นมักเป็นปัญหาของระบบติดตั้ง เช่น มวลท่อที่ไม่มีจุดรองรับ แรงด้านข้าง รอยตัดท่อที่ไม่ดี การเสียบท่อไม่สุด หรือท่อเคลื่อนซ้ำ ๆ
• คำนวณต้นทุนรวมจากข้อมูลการเปลี่ยนและเวลาหยุดเครื่องที่ตรวจสอบแล้ว อย่าสันนิษฐานว่าวัสดุชนิดใดชนิดหนึ่งมีต้นทุนตลอดอายุใช้งานต่ำกว่าเสมอ

การเปรียบเทียบ “ทองเหลืองกับคอมโพสิต” เปรียบเทียบอะไรกันแน่

ISO 14743:2020 ครอบคลุมข้อกำหนดและวิธีทดสอบชุดข้อต่อแบบเสียบเร็วที่สมบูรณ์ซึ่งใช้กับท่อเทอร์โมพลาสติกขนาดเส้นผ่านศูนย์กลางภายนอก 3 ถึง 16 mm ขอบเขตนี้มีความสำคัญ เพราะการยึด การซีล พฤติกรรมของท่อ แรงดัน และการติดตั้งทำงานร่วมกัน ฉลากวัสดุตัวเรือนจึงไม่สามารถรับรองรอยต่อได้ด้วยตัวมันเอง (ISO 14743)

“ข้อต่อทองเหลือง” อาจประกอบด้วยตัวเรือนทองเหลืองชุบนิกเกิล ก้ามจับสเตนเลส วงแหวนปลดพอลิเมอร์ ซีลท่อ NBR หรือ FKM และซีลเกลียวแยกต่างหาก ส่วน “ข้อต่อคอมโพสิต” โดยทั่วไปเปลี่ยนเฉพาะบางส่วนของตัวเรือนโลหะเป็น PBT หรือพอลิเมอร์วิศวกรรมชนิดอื่น สตัดเกลียวมักยังคงเป็นทองเหลืองชุบนิกเกิล เพราะต้องรับแรงขันและซีลเข้ากับพอร์ต

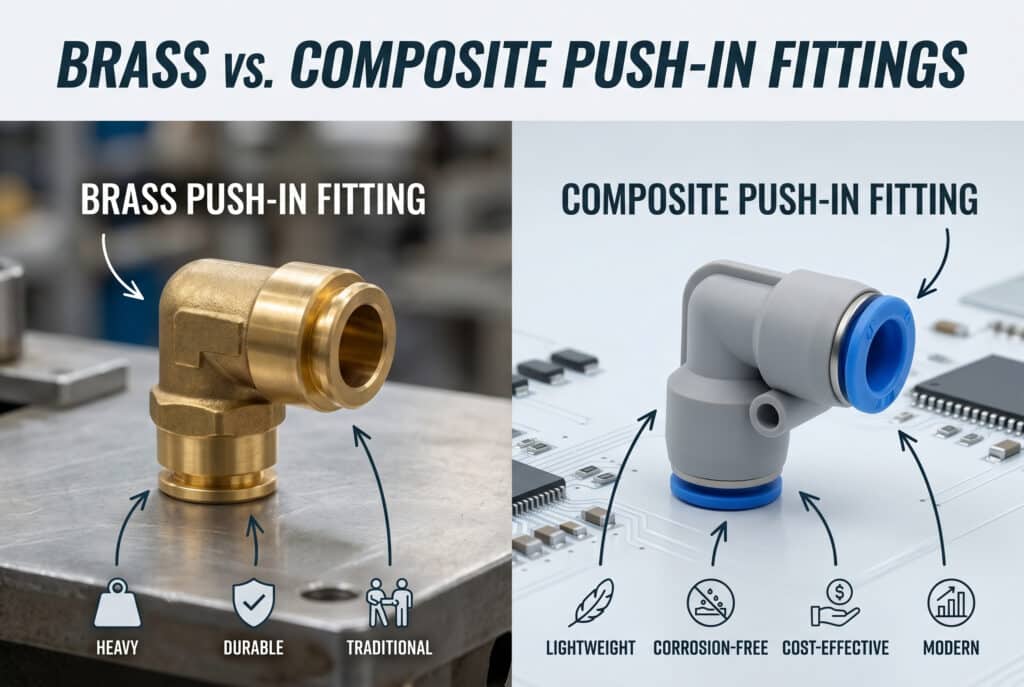

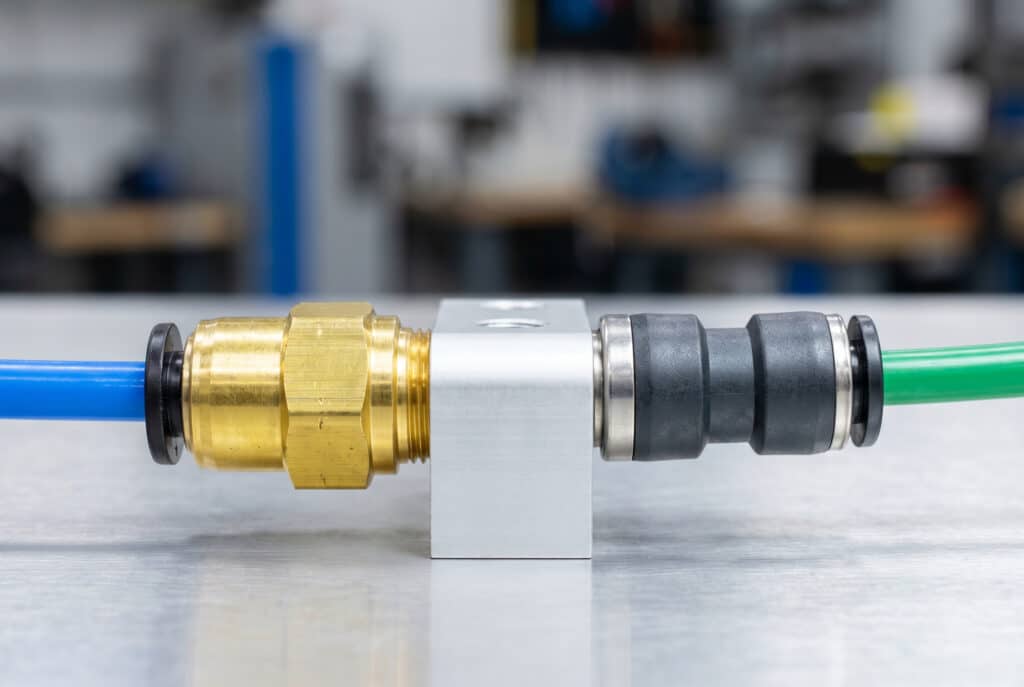

การเปรียบเทียบวัสดุด้วยสายตาช่วยให้เห็นความแตกต่างได้ แต่รายการวัสดุในแค็ตตาล็อกและพิกัดที่แน่นอนต่างหากที่ระบุว่าข้อต่อแต่ละตัวทำอะไรได้จริง

สิ่งนี้ทำให้คำถามทางวิศวกรรมเปลี่ยนไป แทนที่จะถามว่าทองเหลืองหรือพอลิเมอร์ “แข็งแรงกว่า” ให้จับคู่หน้าที่ที่ต้องการแต่ละอย่างกับส่วนประกอบจริงที่ทำหน้าที่นั้น:

มุมมองแบบชุดประกอบยังช่วยป้องกันข้อผิดพลาดด้านการจัดซื้อที่พบบ่อย คือการยอมรับคำระบุวัสดุตัวเรือนจากผู้ขายว่าเป็นคำประกาศวัสดุทั้งชุด ควรขอข้อมูลตัวเรือน อินเสิร์ตเกลียว ชิ้นส่วนยึด วงแหวนปลด ซีลทุกตัว การปรับสภาพผิว และข้อกำหนดของท่อที่อนุมัติ

ข้อต่อคอมโพสิตช่วยลดน้ำหนักได้เท่าใด

Festo ระบุว่าข้อต่อข้องอ QSL-G1/4-8 ซึ่งมีตัวเรือน PBT และสตัดทองเหลืองชุบนิกเกิล หนัก 23 g ส่วนข้อต่อข้องอทองเหลืองชุบนิกเกิล NPQM-L-G14-Q8-P10 ที่มีรอยต่อใกล้เคียงกันหนัก 25.3 g ทั้งสองรุ่นรองรับท่อ 8 mm และใช้เกลียวนอก G1/4 แต่ขนาดรูภายในระบุและพิกัดแตกต่างกัน (Festo QSL; Festo NPQM)

สำหรับชิ้นส่วนในแค็ตตาล็อกสองรุ่นนี้ ผลิตภัณฑ์ตัวเรือนคอมโพสิตเบากว่า 2.3 g หรือประมาณ 9.1% เมื่อเทียบกับผลิตภัณฑ์ทองเหลืองหนัก 25.3 g นี่เป็นตัวอย่างเปรียบเทียบรายการวัสดุ ไม่ใช่การทดลองวัสดุภายใต้ตัวแปรควบคุม ผลิตภัณฑ์ทั้งสองมีรูปทรงภายใน พิกัดแรงดันตลอดช่วงอุณหภูมิ และขนาดภายนอกไม่เหมือนกัน จึงห้ามนำเปอร์เซ็นต์นี้ไปใช้เป็นค่าทั่วไป

สามารถประเมินมวลของชุดประกอบเบื้องต้นจากความหนาแน่นและปริมาตรของส่วนประกอบ:

โดย $m_{\mathrm{assembly}}$ คือมวลรวมของข้อต่อ $\rho_i$ คือความหนาแน่นของส่วนประกอบ $i$ และ $V_i$ คือปริมาตรเนื้อวัสดุของส่วนประกอบนั้น ความสัมพันธ์นี้ได้โดยตรงจากนิยามของความหนาแน่น และอธิบายว่าทำไมตัวเรือนที่มีความหนาแน่นต่ำกว่าจึงไม่ได้ลดมวลรวมในเปอร์เซ็นต์เท่ากัน เมื่อสตัด ชุดจับ และซีลยังคงเดิม

ใช้ค่ามวลจากผู้ขายเมื่อมีข้อมูล หากแมนิโฟลด์ที่เคลื่อนที่ใช้ข้อต่อ 60 ตัว ส่วนต่างตามตัวอย่างจะลดมวลได้ 138 g ความแตกต่างนี้จะสำคัญหรือไม่ขึ้นอยู่กับตำแหน่งของข้อต่อเมื่อเทียบกับจุดศูนย์กลางมวลของแกนเคลื่อนที่ รวมถึงน้ำหนักเดิมของท่อ วาล์ว แมนิโฟลด์ กริปเปอร์ โหลด และรางกระดูกงูสายไฟ

เพื่อให้เปรียบเทียบน้ำหนักได้อย่างมีหลักฐาน:

1. จับคู่เส้นผ่านศูนย์กลางภายนอกของท่อ รูปแบบและขนาดเกลียว รูปทรง จำนวนพอร์ต และลักษณะการติดตั้งให้ตรงกัน
2. บันทึกหมายเลขชิ้นส่วนและฉบับแก้ไขแค็ตตาล็อกของแต่ละรุ่นให้แน่นอน
3. เปรียบเทียบพื้นที่การไหลหรือขนาดรูภายในระบุและพิกัดการทำงานทั้งหมด ไม่ใช่ดูเฉพาะมวล
4. คูณมวลต่อชิ้นด้วยจำนวนที่ใช้จริงบนชุดที่เคลื่อนที่
5. คำนวณโมเมนต์ความเฉื่อยของแกนหรือเพย์โหลดหุ่นยนต์ใหม่ โดยใช้ตำแหน่งจริงของข้อต่อ
6. ชั่งตัวอย่างเมื่อแค็ตตาล็อกของผู้ขายไม่มีข้อมูลมวล

ส่วนใดเป็นตัวกำหนดความทนทานของข้อต่อแบบเสียบเร็ว

ข้อมูล QSL ของ Festo ระบุตัวเรือน PBT สตัดทองเหลืองชุบนิกเกิล วงแหวนปลด POM ซีลท่อ NBR และก้ามจับยึดสเตนเลสอัลลอยสูง โครงสร้างวัสดุนี้แสดงให้เห็นว่าต้องแจกแจงความทนทานตามรูปแบบความขัดข้อง เพราะตัวเรือนไม่ได้ทำหน้าที่ของซีล และสตัดโลหะก็ไม่ได้รับประกันการยึดท่อ (Festo QSL)

อาการความขัดข้อง	รอยต่อที่ควรตรวจ	หลักฐานที่ต้องมีก่อนเปลี่ยนวัสดุ
รั่วที่ท่อ	รอยตัดท่อ, OD ท่อ, ซีล, ระยะเสียบ, รอยขีดข่วน	รายการท่อที่อนุมัติ, คุณภาพรอยตัด, เครื่องหมายระยะเสียบ, ตำแหน่งรั่ว
รั่วที่เกลียว	หน้าพอร์ต, รูปแบบเกลียว, แหวนซีลหรือซีลแลนต์, แรงบิด	แบบชิ้นงาน, สภาพพอร์ตคู่ประกบ, บันทึกแรงบิด
ท่อหลุด	ก้ามจับยึด, ความแข็งท่อ, ผิวท่อ, แรงด้านข้าง	การทดสอบแรงยึด, ข้อกำหนดท่อ, แนวเดินและจุดรองรับ
ตัวเรือนแตกร้าว	แรงกระแทก, การขันแน่นเกินไป, สารเคมีกัดกร่อน, การเสื่อมจากความร้อนและความชื้น	ตำแหน่งรอยแตก, ประวัติการสัมผัส, แรงบิด, เกรดเรซิน
โลหะกัดกร่อน	โลหะผสม, ผิวชุบเสียหาย, คอนเดนเสท, คราบสารเคมีหรือคลอไรด์	คำประกาศวัสดุ, ความเข้มข้น, อุณหภูมิ, ระยะเวลาสัมผัส
รั่วเป็นช่วงเมื่อมีการเคลื่อนที่	ท่อไม่มีจุดรองรับ, ข้องอหมุน, การสั่น, ซีลสึก	วิดีโอการเคลื่อนที่, ระยะห่างจุดรองรับ, จำนวนรอบ, สภาพท่อ

โดยทั่วไป ตัวเรือนทองเหลืองทนต่อการสัมผัสประแจและแรงกระแทกเฉพาะจุดได้ดีกว่าตัวเรือนพอลิเมอร์ผนังบาง ขณะที่ตัวเรือนพอลิเมอร์ที่ออกแบบดีช่วยหลีกเลี่ยงการกัดกร่อนโลหะภายนอกและลดมวลได้ แต่ไม่มีข้อความใดพิสูจน์อายุใช้งาน ความหนาผนัง คุณภาพการขึ้นรูป ความเค้นตกค้าง โลหะผสมทองเหลือง ความหนาผิวชุบ สารประกอบซีล การเคลื่อนของท่อ และสภาพสัมผัสยังคงเป็นตัวกำหนด

วิธีวิเคราะห์หน้างานที่เชื่อถือได้ที่สุดคือแยกเส้นทางรั่วออกจากฉลากวัสดุ ใช้น้ำยาตรวจรั่วหรือการทดสอบแรงดันตกที่มีเครื่องมือวัด เพื่อระบุว่าการรั่วเกิดที่รอยต่อท่อ รอยต่อตัวเรือน หรือเกลียว การเปลี่ยนตัวเรือนคอมโพสิตเป็นทองเหลืองไม่สามารถแก้ท่อที่มีรอยขีดหรือซีล NBR ที่ไม่เข้ากันได้

พิกัดแรงดันและอุณหภูมิของข้อต่อแบบเสียบเร็ว

Parker ระบุแรงดันใช้งานสูงสุด 20 bar สำหรับทั้งตระกูล LF 3000 ซึ่งใช้พอลิเมอร์วิศวกรรม/ทองเหลืองชุบนิกเกิล/NBR และตระกูล LF 3200 ซึ่งใช้ทองเหลืองชุบนิกเกิล/NBR ช่วงอุณหภูมิที่ระบุคือ -20°C ถึง 80°C และ -15°C ถึง 80°C ตามลำดับ ข้อมูลระดับตระกูลผลิตภัณฑ์นี้ขัดกับกฎเหมารวมที่ว่า “คอมโพสิตเท่ากับแรงดันต่ำ” โดยตรง (แค็ตตาล็อก Parker Legris)

ผลิตภัณฑ์รุ่นอื่นแสดงข้อแลกเปลี่ยนที่ต่างออกไป ข้อต่อข้องอ Festo QSL แบบ PBT/ทองเหลืองมีพิกัด -0.95 ถึง 6 bar ตลอดช่วงอุณหภูมิทั้งหมด โดยมีค่าสูงสุดที่ขึ้นกับอุณหภูมิสูงถึง 14 bar และช่วงอุณหภูมิแวดล้อม -10°C ถึง 80°C ส่วนข้อต่อข้องอ NPQM ตัวเรือนทองเหลืองระบุ -0.95 ถึง 16 bar ตลอดช่วงการใช้งานและ -20°C ถึง 70°C สำหรับผลิตภัณฑ์คู่นี้ พิกัดแรงดันที่สูงกว่ามาพร้อมขีดจำกัดอุณหภูมิแวดล้อมสูงสุดที่ต่ำกว่า

ตัวอย่างเหล่านี้สนับสนุนกฎสามข้อ:

• อย่านำพิกัดของข้อต่อตระกูลหนึ่ง ขนาดหนึ่ง เกลียวหนึ่ง ซีลหนึ่ง หรือท่อหนึ่งไปใช้กับอีกรุ่น
• อ่านแรงดันและอุณหภูมิควบคู่กัน แรงดันสูงสุดที่ระบุเด่นอาจใช้ได้เพียงบางส่วนของช่วงอุณหภูมิ
• รักษาสภาวะของวงจรให้ต่ำกว่าพิกัดต่ำสุดที่เกี่ยวข้อง รวมถึงท่อ ข้อต่อ พอร์ตวาล์ว แมนิโฟลด์ ซีล และแอคชูเอเตอร์ที่เชื่อมต่อ

นอกจากนี้ ต้องแยกแรงดันเกจ ความสามารถด้านสุญญากาศ แรงดันทดสอบ แรงดันแตก และแรงดันใช้งานออกจากกัน ISO 4399 กำหนดแรงดันระบุที่แนะนำสำหรับข้อต่อนิวเมติก แต่ไม่ได้ใช้แทนขีดจำกัดเฉพาะผลิตภัณฑ์ของผู้ผลิต (ISO 4399:2019)

ความเข้ากันได้ด้านสารเคมีและการกัดกร่อน

แนวทางของ US National Bureau of Standards บันทึกการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นจากแอมโมเนียในทองเหลืองที่มีสังกะสีสูง เมื่อมีสภาพแวดล้อมและความเค้นที่จำเป็น คู่มือวัสดุของ EPA อธิบายการสูญเสียสังกะสีว่าเป็นการสูญเสียธาตุสังกะสีจนเหลือกากทองแดงพรุนที่มีความแข็งแรงเชิงกลต่ำ ดังนั้นจึงไม่ควรกล่าวว่าทองเหลืองทนการกัดกร่อนได้ทุกกรณี (แนวทางการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นของ NBS; คู่มือวัสดุของ EPA)

พอลิเมอร์ก็ไม่ได้ทนสารเคมีทุกชนิดเช่นกัน คู่มือทางเทคนิค PBT ของ Celanese แสดงให้เห็นว่าการตอบสนองต่อสารเคมีเปลี่ยนไปตามสารทำปฏิกิริยา ความเข้มข้น อุณหภูมิ และระยะเวลาสัมผัส พร้อมเตือนว่าชิ้นส่วนเฉพาะในสภาพแวดล้อมเฉพาะต้องผ่านการทดสอบจริง ส่วน BASF มีเกรด PBT ทนไฮโดรไลซิสโดยเฉพาะ เพราะความชื้นร้อนอาจทำลายสายโซ่พอลิเมอร์ PBT มาตรฐาน (คู่มือ PBT ของ Celanese; BASF Ultradur HR)

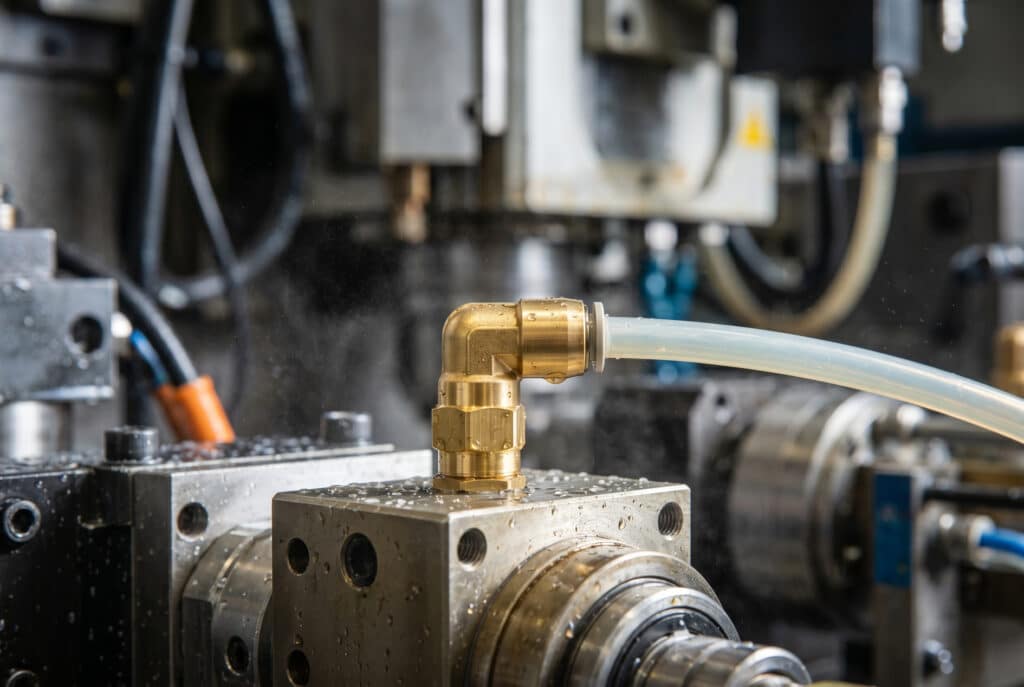

งานตัดเฉือนที่เปียกอาจเหมาะกับตัวเรือนโลหะที่แข็งแรง แต่ความเข้ากันได้ยังขึ้นกับโลหะผสมทองเหลือง ผิวชุบ ซีล ท่อ เคมีของสารหล่อเย็น ความเข้มข้น และกระบวนการทำความสะอาดที่ใช้จริง

ก่อนอนุมัติวัสดุชนิดใดชนิดหนึ่งสำหรับสารหล่อเย็น ผงซักฟอก สารฆ่าเชื้อ ตัวทำละลาย ละอองน้ำมัน การใช้งานกลางแจ้ง หรือการล้างทำความสะอาด ให้บันทึก:

• ชื่อสารเคมีและสูตร ไม่ใช่เพียงหมวดการค้า เช่น “น้ำยาทำความสะอาด”
• ความเข้มข้น อุณหภูมิ ระยะเวลาสัมผัส และรอบล้าง/ทำให้แห้ง
• ลักษณะการสัมผัสว่าเป็นตัวกลางภายใน การกระเด็นภายนอก ไอ หรือการแช่
• เกรดเรซินและการเสริมแรง โลหะผสมทองเหลืองและผิวชุบ สารประกอบซีล และวัสดุท่อ
• การสัมผัสรังสี UV โอโซน ความชื้นร้อน คลอไรด์ แอมโมเนีย หรือเอมีน
• วิธีทดสอบ เกณฑ์ยอมรับ และช่วงเวลาตรวจสอบ

สำหรับสารเคมีรุนแรง เขตสุขอนามัย หรือการล้างที่เข้มข้น ให้เปรียบเทียบตระกูลสเตนเลสที่มีเอกสารเป็นทางเลือกที่สาม คู่มือ ข้อต่อนิวเมติกสเตนเลส ของเราอธิบายว่า แม้ตัวเรือนเป็น 316L ก็ยังต้องตรวจร่วมกับคอลเล็ต ซีล ท่อ ผิว และคำประกาศเกี่ยวกับการทำความสะอาด

ทองเหลืองรับการสั่นได้ดีกว่าเสมอหรือไม่

ISO 14743 ครอบคลุมข้อกำหนดสมรรถนะของข้อต่อทั้งชุด ไม่ได้ให้ภูมิคุ้มกันต่อการสั่นแก่กลุ่มวัสดุใดกลุ่มหนึ่ง ความเชื่อถือได้หน้างานยังขึ้นอยู่กับการยึดท่อ แนวเดิน จุดรองรับ การเสียบ และภาระเฉพาะจุด ตัวเรือนทองเหลืองแข็งอาจทนแรงกระแทกภายนอกได้ดีกว่า แต่มวลส่วนเกินที่ไม่มีจุดรองรับก็อาจเพิ่มภาระเป็นรอบที่พอร์ตขนาดเล็กหรือรอยต่อท่อที่เคลื่อนที่ได้เช่นกัน (ISO 14743)

กลไกที่เกี่ยวข้องกับการสั่นซึ่งพบได้บ่อย ได้แก่:

• ช่วงท่อยาวสร้างโมเมนต์ดัดที่ข้อต่อข้องอ
• รัศมีดัดแคบพยายามหมุนตัวเรือนสวิงอย่างต่อเนื่อง
• ท่อเสียดสีกับแผ่นโลหะและพารอยขีดเข้าไปถึงซีล
• ท่อและข้อต่อเคลื่อนสัมพันธ์กันซ้ำ ๆ
• ใช้ข้อต่อเป็นโครงสร้างรองรับท่อ
• พอร์ตเกลียวคลายตัวจากแรงบิดไม่เหมาะสมหรือวิธีซีลที่ไม่เหมาะ
• ท่อถูกตัดเฉียงหรือไม่เคยเสียบถึงความลึกที่กำหนด

รองรับท่อเพื่อให้ข้อต่อรับเฉพาะภาระจากการเชื่อมต่อนิวเมติก ไม่ใช่ภาระจากการจัดสาย รักษาท่อให้อยู่ภายในรัศมีดัดต่ำสุด จัดให้มีการคลายความเครียดที่ควบคุมได้บนแกนเคลื่อนที่ และวางแคลมป์ไม่ให้บังคับท่อเอียงด้านข้างบริเวณคอลเล็ต ปฏิบัติตามคำแนะนำของผู้ผลิตข้อต่อเรื่องแรงบิดและการเตรียมท่อ

หากความขัดข้องเกิดซ้ำ ให้ทำเครื่องหมายระยะเสียบท่อจนสุด บันทึกวิดีโอแนวท่อขณะเคลื่อน และตรวจท่อที่ถอดออกด้วยแว่นขยาย รอยชุดจับรอบเส้นรอบวง รอยขีดตามแนวแกน ท่อเป็นวงรี ผิวบวม หรือท่อแข็งตัว สามารถชี้กลไกได้แม่นยำกว่าสีของตัวเรือนข้อต่อ

ควรเลือกคอมโพสิต ทองเหลือง หรือสเตนเลสเมื่อใด

ตัวอย่างของ Parker และ Festo แสดงความสามารถที่ทับซ้อนกัน ไม่ใช่การแบ่งแบบตายตัว ตระกูลพอลิเมอร์/ทองเหลืองผสมบางรุ่นมีขีดจำกัดแรงดันเท่ากับตระกูลทองเหลือง ขณะที่ชิ้นส่วนทองเหลืองบางรุ่นรองรับแรงดันหรืออุณหภูมิได้กว้างกว่า ดังนั้นควรเลือกด้วยด่านข้อกำหนดของงานตามลำดับความสำคัญ และพิจารณามวลกับราคาซื้อหลังจากผ่านข้อกำหนดด้านความปลอดภัย ความเข้ากันได้ และพิกัดแล้วเท่านั้น (Parker; Festo)

เลือกข้อต่อตัวเรือนคอมโพสิตเมื่อรุ่นที่แน่นอนผ่านข้อกำหนดด้านแรงดัน อุณหภูมิ ตัวกลาง และสภาพแวดล้อมทั้งหมด และเมื่อมวลระดับเครื่องจักรที่วัดได้หรือแนวเดินท่อขนาดกะทัดรัดสร้างประโยชน์ งานที่อาจเหมาะ ได้แก่ ชุดวาล์วไอส์แลนด์ เอ็นด์เอฟเฟกเตอร์ที่เคลื่อนที่ และชุดลมสะอาดความหนาแน่นสูง แต่ต้องอยู่ภายในขีดจำกัดที่เผยแพร่ของผลิตภัณฑ์เท่านั้น

เลือกทองเหลืองเมื่อผลิตภัณฑ์รุ่นนั้นให้ความแข็งแรงของเกลียว ความทนต่อแรงกระแทก พิกัดแรงดัน ช่วงอุณหภูมิ หรือความคุ้นเคยในการติดตั้งตามที่ต้องการ และโลหะผสมทองเหลือง ผิวชุบ และซีลเข้ากันได้กับสภาพแวดล้อม ทองเหลืองมักเหมาะกับเครื่องจักรอุตสาหกรรม แต่ยังต้องมีหลักฐานสำหรับสารเคมีและงานเปียก

เลือกสเตนเลสเมื่อข้อกำหนดด้านสารเคมี คลอไรด์ การล้าง สุขอนามัย อุณหภูมิสูง หรือเอกสารเกินขีดความสามารถของตัวเลือกทองเหลืองและคอมโพสิตที่ผ่านการรับรอง สเตนเลสไม่ใช่คำตอบอัตโนมัติ โลหะผสม ซีล คอลเล็ต ท่อ ผิว และการออกแบบซอกของรุ่นนั้นยังต้องผ่านการทบทวน

ควรเปรียบเทียบต้นทุนรวมอย่างไร

ทั้ง ISO 14743 และแค็ตตาล็อกผู้ผลิตที่อ้างถึงไม่ได้ให้ตัวคูณอายุใช้งานสากลหรือข้อได้เปรียบด้านต้นทุนตลอดอายุใช้งานสำหรับวัสดุตัวเรือนชนิดใดชนิดหนึ่ง ดังนั้น แบบจำลองต้นทุนรวมที่ใช้ได้จริงต้องอาศัยบันทึกการซื้อ เวลาเปลี่ยน รูปแบบความขัดข้องที่ยืนยันแล้ว ผลกระทบจากเวลาหยุดเครื่อง ความพยายามในการตรวจสอบ นโยบายสินค้าคงคลัง และช่วงอายุใช้งานที่สังเกตได้ของข้อต่อแต่ละรุ่นในหน้าที่เดียวกัน

เริ่มจากการทดลองแบบควบคุมแทนการสมมติเปอร์เซ็นต์ ติดตั้งตัวอย่างที่สอบกลับได้ในตำแหน่งที่จับคู่กัน บันทึกหมายเลขชิ้นส่วนข้อต่อและท่อ เก็บชิ้นส่วนที่ถอดออก และจำแนกทุกเหตุการณ์ตามเส้นทางรั่ว “ความขัดข้องของคอมโพสิต” ที่เกิดจากท่อไม่มีจุดรองรับต้องไม่ถูกนับเป็นหลักฐานว่าตัวเรือนทองเหลืองคุ้มค่ากว่า

ใช้รายการต้นทุนต่อไปนี้:

รายการต้นทุน	ข้อมูลที่ต้องใช้	สิ่งที่ควรหลีกเลี่ยง
การจัดซื้อ	ราคาต่อหน่วยที่เสนอ จำนวน ค่าขนส่ง ยอดสั่งซื้อขั้นต่ำ	เปอร์เซ็นต์ “ประหยัดจาก OEM” ที่ยังไม่ตรวจสอบ
การติดตั้ง	เวลาประกอบ เครื่องมือ การควบคุมแรงบิด การเตรียมท่อ	สมมติว่ารูปทรงทุกแบบติดตั้งได้ง่ายเท่ากัน
ความขัดข้อง	เส้นทางและกลไกการรั่วที่ยืนยันแล้ว จำนวนที่ได้รับผลกระทบ	นับการรั่วของระบบนิวเมติกทุกจุดเป็นความผิดของวัสดุตัวเรือน
เวลาหยุดเครื่อง	นาทีที่หยุดจริงและอัตราต้นทุนภาระที่ตรวจสอบแล้ว	นำเหตุการณ์รุนแรงครั้งเดียวไปใช้กับเครื่องทุกเครื่อง
สินค้าคงคลัง	ระดับสต็อก การใช้ร่วมกันได้ สภาพการเก็บ การล้าสมัย	มองว่าราคาต่อหน่วยต่ำสุดเท่ากับต้นทุนสินค้าคงคลังต่ำสุด
การรับรอง	ตัวอย่าง การทดสอบ เอกสาร และเวลาวิศวกรรม	ละเว้นต้นทุนอนุมัติเมื่อเปลี่ยนผู้ขาย

หากความกังวลที่แท้จริงคือแรงดันสูญเสียหรืออัตราการไหลไม่เพียงพอ ให้ประเมินทางไหลทั้งหมดแทนการเปลี่ยนวัสดุตัวเรือน คู่มือ การเลือกข้อต่ออย่างเหมาะสม และ ผลของขนาดสายและข้อต่อ ของเราครอบคลุมขนาดรู การตีบ ความยาวท่อ และผลต่อความเร็วกระบอกสูบ

RFQ และแผนตรวจรับควรระบุอะไรบ้าง

ISO 14743 ให้กรอบการพิจารณาชุดประกอบทั้งหมดที่มีประโยชน์ ขณะที่ตัวอย่างของ Festo และ Parker แสดงว่าพิกัดและโครงสร้างวัสดุแตกต่างกันตามตระกูล ดังนั้น RFQ ควรระบุสภาวะใช้งานและหลักฐานที่ต้องการ แล้วให้ผู้ขายเสนอหมายเลขชิ้นส่วนที่แน่นอน คำว่า “ข้องอคอมโพสิต 8 mm” ไม่ใช่ข้อกำหนดสำหรับการรับรอง (ISO 14743)

ควรระบุ:

• รูปทรงข้อต่อ เส้นผ่านศูนย์กลางภายนอกของท่อ และข้อกำหนดท่อที่อนุญาต
• มาตรฐานและขนาดเกลียว วิธีซีล วัสดุพอร์ตคู่ประกบ และพื้นที่สำหรับประแจที่มี
• แรงดันใช้งาน แรงดันสูงสุด และแรงดันทดสอบ รวมถึงสุญญากาศถ้าเกี่ยวข้อง
• อุณหภูมิต่ำสุดและสูงสุดของตัวกลางและสภาพแวดล้อม
• ตัวกลางภายในและสารเคมีภายนอกทั้งหมด พร้อมความเข้มข้นและรอบการสัมผัส
• การสั่น การเคลื่อนของท่อ เป้าหมายมวลบนแกนเคลื่อนที่ รัศมีดัด และการจัดจุดรองรับ
• วัสดุตัวเรือน สตัด ชุดจับ วงแหวนปลด และซีลที่ต้องการ
• คำประกาศด้านการกัดกร่อน การสัมผัสอาหาร ห้องสะอาด PWIS, RoHS หรือข้อกำหนดอื่นที่ต้องใช้จริง
• การสอบกลับล็อต ฉบับแก้ไขแค็ตตาล็อก แบบมิติ และเงื่อนไขแจ้งการเปลี่ยนแปลง
• การทดสอบตรวจรับด้านการรั่ว การยึด แรงดัน อุณหภูมิ สารเคมี และความทนทาน
• จำนวนตัวอย่างและความรับผิดชอบในการวิเคราะห์ความขัดข้อง

ในการตรวจรับขาเข้า ให้ยืนยันตัวตนชิ้นส่วนและคำประกาศวัสดุ ตรวจผิวงานขึ้นรูปและผิวชุบ ตรวจเกจเกลียวเมื่อระดับความเสี่ยงสมเหตุสมผล และดำเนินแผนสุ่มทดสอบการรั่ว/แรงยึดที่อนุมัติแล้ว ระหว่างการประกอบ ให้ควบคุมรอยตัดท่อ ระยะเสียบ แนวเดิน แรงบิดเกลียว และการแยกพลังงานสะสม การควบคุมเหล่านี้มักให้ผลที่เชื่อถือได้กว่ากฎเหมารวมที่เลือกวัสดุตัวเรือนชนิดใดชนิดหนึ่ง

คำถามที่พบบ่อย

ISO 14743 ถือว่าท่อและข้อต่อเป็นชุดประกอบที่สมบูรณ์ ขณะที่แค็ตตาล็อกปัจจุบันของ Festo และ Parker แสดงว่าความสามารถของพอลิเมอร์/ทองเหลืองและทองเหลืองทับซ้อนกัน คำตอบต่อไปนี้จึงหลีกเลี่ยงการกล่าวอ้างแบบสากลเรื่องแรงดัน อุณหภูมิ น้ำหนัก และอายุใช้งาน ควรกลับไปตรวจตระกูลข้อต่อที่แน่นอน ท่อที่อนุมัติ สภาพแวดล้อม และคำแนะนำการติดตั้งเสมอ (ISO 14743)

ข้อต่อแบบเสียบเร็วคอมโพสิตมีพิกัดแรงดันต่ำกว่าข้อต่อทองเหลืองเสมอหรือไม่

ไม่ Parker ระบุแรงดันใช้งานสูงสุด 20 bar สำหรับทั้งตระกูล LF 3000 แบบพอลิเมอร์วิศวกรรม/ทองเหลืองชุบนิกเกิล และตระกูล LF 3200 แบบทองเหลืองชุบนิกเกิล ผลิตภัณฑ์คู่อื่นอาจแตกต่างกัน ให้เปรียบเทียบตระกูล ขนาด ซีล ท่อ ตัวกลาง เส้นโค้งแรงดัน-อุณหภูมิ และค่าความปลอดภัยที่เกี่ยวข้องของรุ่นนั้นโดยตรง

ควรเปรียบเทียบน้ำหนักของข้อต่อทองเหลืองและคอมโพสิตอย่างไร

จับคู่เส้นผ่านศูนย์กลางภายนอกของท่อ เกลียว รูปทรง จำนวนพอร์ต ลักษณะการติดตั้ง และข้อกำหนดการไหล จากนั้นใช้มวลในแค็ตตาล็อกของรุ่นนั้นหรือชั่งตัวอย่าง ตัวอย่างข้องอ Festo สำหรับท่อ 8 mm/เกลียว G1/4 มีน้ำหนัก 23 g และ 25.3 g แต่ขนาดรูภายในระบุและพิกัดที่ต่างกันทำให้ส่วนต่าง 9.1% เป็นเพียงตัวอย่าง ไม่ใช่ค่าสากล

สามารถใช้ข้อต่อทองเหลืองและคอมโพสิตร่วมกันในวงจรนิวเมติกเดียวกันได้หรือไม่

ได้ หากชุดข้อต่อและท่อแต่ละชุดมีพิกัดเหมาะกับแรงดัน อุณหภูมิ ตัวกลาง สภาพแวดล้อม และภาระเชิงกล ณ ตำแหน่งนั้น ควบคุมมาตรฐานเกลียวและข้อกำหนดท่อให้ถูกต้อง และอย่าสันนิษฐานว่าการใช้วัสดุผสมจะขจัดความเสี่ยงด้านกัลวานิก สารเคมี การซีล หรือการบำรุงรักษา

วัสดุข้อต่อชนิดใดเหมาะที่สุดสำหรับการล้างหรือการสัมผัสสารเคมี

ไม่มีคำตอบที่เลือกจากวัสดุเพียงอย่างเดียว ต้องระบุสารเคมี ความเข้มข้น อุณหภูมิ ระยะเวลาสัมผัส รอบล้าง และการสัมผัสภายในหรือภายนอก ตรวจตัวเรือน สตัด ผิวชุบ ชุดจับ ซีล และท่อ งานรุนแรงอาจเหมาะกับตระกูลสเตนเลสที่มีเอกสารรองรับ แต่ยังต้องตรวจความเข้ากันได้ของชุดประกอบทั้งหมด

RFQ สำหรับข้อต่อแบบเสียบเร็วควรระบุอะไรบ้าง

ระบุรอยต่อและหน้าที่ให้ชัดเจน ได้แก่ OD และวัสดุท่อ เกลียว แรงดัน อุณหภูมิ ตัวกลาง สารเคมีภายนอก การสั่น การเคลื่อน เป้าหมายมวล คำประกาศที่ต้องการ การสอบกลับ และการทดสอบตรวจรับ ขอให้ผู้ขายระบุวัสดุของส่วนประกอบสำคัญทุกชิ้นและฉบับแก้ไขแค็ตตาล็อกที่รองรับหมายเลขชิ้นส่วนที่เสนอ

เอกสารอ้างอิงและบันทึกการเข้าถึง

• ISO 14743:2020 ระบบกำลังของไหลนิวเมติก — ข้อต่อแบบเสียบเร็วสำหรับท่อเทอร์โมพลาสติก, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับขอบเขต ช่วงเส้นผ่านศูนย์กลางภายนอกของท่อ และกรอบการรับรองชุดประกอบทั้งหมด
• ISO 4399:2019 ระบบและส่วนประกอบกำลังของไหล — ข้อต่อและส่วนประกอบที่เกี่ยวข้อง — แรงดันระบุ, เข้าถึงเมื่อ 2026-07-27 ใช้เพื่อแยกการกำหนดแรงดันระบุมาตรฐานออกจากพิกัดใช้งานเฉพาะผลิตภัณฑ์
• เอกสารข้อมูล Festo QSL-G1/4-8, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับข้อมูลข้องอ PBT/ทองเหลืองผสมหนัก 23 g วัสดุส่วนประกอบ แรงดัน และอุณหภูมิ
• เอกสารข้อมูล Festo NPQM-L-G14-Q8-P10, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับข้อมูลข้องอทองเหลืองชุบนิกเกิลหนัก 25.3 g แรงดัน และอุณหภูมิ
• แค็ตตาล็อกโซลูชันข้อต่อแรงดันต่ำ Parker Legris, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับโครงสร้างวัสดุ LF 3000 และ LF 3200 และขีดจำกัดการทำงานระดับตระกูล
• US National Bureau of Standards, มาตรการควบคุมการแตกร้าวจากการกัดกร่อนภายใต้ความเค้น, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับเงื่อนไขที่เกี่ยวข้องกับการแตกร้าวจากการกัดกร่อนภายใต้ความเค้นจากแอมโมเนียในทองเหลืองสังกะสีสูง
• US EPA, สีและสารเคลือบป้องกันสำหรับสถานบำบัดน้ำเสีย, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับกลไกการสูญเสียสังกะสีและกากทองแดงพรุนที่เกิดขึ้น
• คู่มือทางเทคนิคพอลิเอสเตอร์ของ Celanese, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับตัวแปรความเข้ากันได้ด้านสารเคมีของ PBT และความจำเป็นในการทดสอบเฉพาะชิ้นส่วน
• BASF Ultradur HR — PBT สำหรับสภาพแวดล้อมร้อนและชื้น, เข้าถึงเมื่อ 2026-07-27 ใช้สำหรับผลของความชื้นร้อนและความทนไฮโดรไลซิสที่ขึ้นกับเกรด
