Латунные и композитные цанговые фитинги: масса и долговечность

Композитные цанговые фитинги позволяют уменьшить массу машины, однако «композитный» редко означает полностью пластмассовый соединитель, а латунь не всегда оказывается долговечнее в любой среде. Типичная композитная конструкция сочетает полимерный корпус, латунный резьбовой штуцер, захват трубки из нержавеющей стали и эластомерное уплотнение. Поэтому правильный выбор определяется характеристиками конкретной сборки, совместимостью с трубкой, воздействием химических веществ, монтажной нагрузкой и последствиями утечки.

Цанговый фитинг — это соединитель, который удерживает и герметизирует вставленную трубку без отдельной накидной гайки. Наиболее полезно сопоставлять два конкретных артикула при одинаковых наружном диаметре трубки, резьбе, геометрии, рабочей среде, давлении, температуре и требованиях к испытаниям. ISO 14743 также рассматривает соединение как комплектную сборку.

Ключевые выводы

• Сравнивайте фитинги в сборе по точным артикулам. Один лишь материал корпуса не определяет массу, допустимое давление, предельную температуру или срок службы.
• Два каталожных угловых фитинга под трубку 8 mm с резьбой G1/4 весят 23 g для исполнения PBT/латунь и 25.3 g для исполнения из никелированной латуни. Разница около 9% относится только к этим двум изделиям и не является универсальным показателем для материалов.
• Композитные фитинги могут по-прежнему содержать латунь, нержавеющую сталь, POM и NBR. Ограничивающим элементом способен стать любой материал или сопряжение.
• Латунь хорошо выдерживает удары и неаккуратное обращение с резьбой, однако среда с аммиаком и некоторые водные среды могут вызвать коррозионное растрескивание под напряжением или обесцинкование.
• Свойства полимера зависят от конкретной марки смолы, армирования, УФ-стабилизации, влажности, температуры, химической среды и длительной нагрузки.
• Ориентируйтесь на наименьшие допустимые давление и температуру среди фитинга, трубки, уплотнения, клапана и подключенного компонента.
• Отказы при вибрации часто вызваны системой монтажа: массой незакрепленной трубки, боковой нагрузкой, неровным срезом, неполной вставкой или повторяющимся движением трубки.
• Рассчитывайте совокупную стоимость по подтвержденным данным о замене и простое. Не считайте заранее, что один из материалов всегда дешевле на протяжении жизненного цикла.

Что на самом деле сравнивают, говоря «латунь или композит»?

ISO 14743:2020 устанавливает требования и методы испытаний комплектных цанговых соединителей для термопластиковых трубок с наружным диаметром от 3 до 16 mm. Эта область применения важна: удержание, герметизация, поведение трубки, давление и монтаж действуют совместно, поэтому одна маркировка материала корпуса не подтверждает пригодность соединения (ISO 14743).

«Латунный фитинг» может включать корпус из никелированной латуни, удерживающую лапку из нержавеющей стали, полимерное разжимное кольцо, уплотнение трубки из NBR или FKM и отдельное резьбовое уплотнение. В «композитном фитинге» обычно лишь часть металлического корпуса заменена PBT или другим конструкционным полимером. Резьбовой штуцер нередко остается никелированным латунным, поскольку он должен воспринимать момент затяжки и герметизировать соединение с портом.

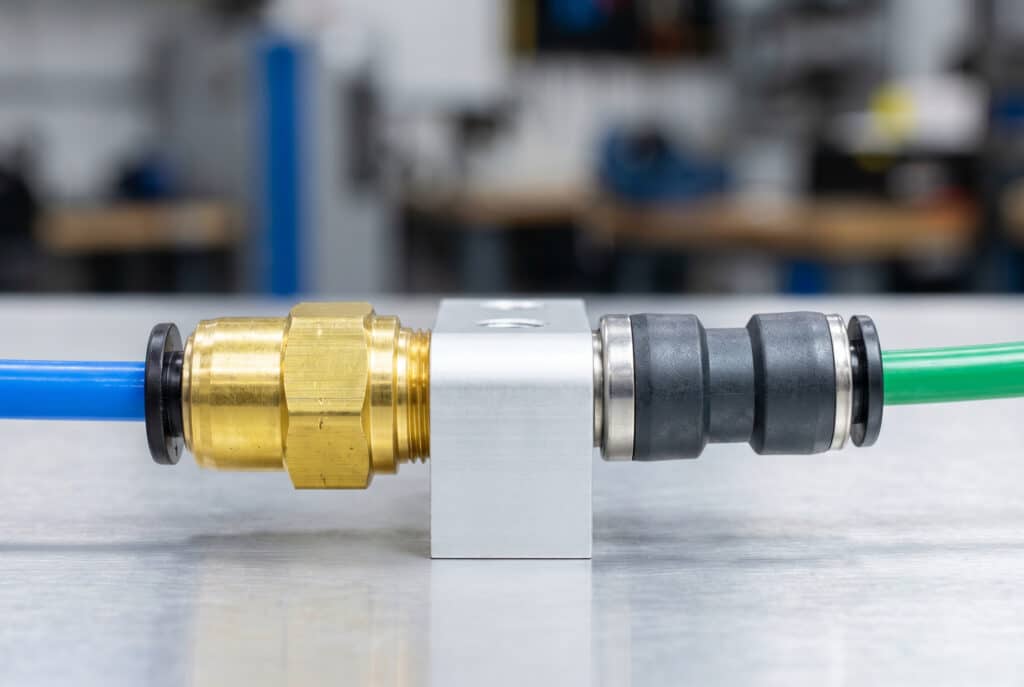

Визуальное сравнение материалов полезно, но реальные возможности каждого фитинга определяют каталожный перечень материалов и точные рабочие характеристики.

Так меняется сама инженерная постановка задачи. Вместо вопроса, что «прочнее» — латунь или полимер, сопоставьте каждую требуемую функцию с компонентом, который ее выполняет:

Такой взгляд на сборку предотвращает и распространенную ошибку при закупке: заявление поставщика о материале корпуса нельзя принимать за полную декларацию материалов. Запрашивайте сведения о корпусе, резьбовой вставке, удерживающем элементе, разжимном кольце, всех уплотнениях, обработке поверхности и допустимой спецификации трубки.

Какую массу позволяет сэкономить композитный фитинг?

Festo указывает массу 23 g для углового фитинга QSL-G1/4-8 с корпусом из PBT и штуцером из никелированной латуни. Угловой фитинг NPQM-L-G14-Q8-P10 из никелированной латуни с аналогичными присоединительными размерами весит 25.3 g. Оба рассчитаны на трубку 8 mm и имеют наружную резьбу G1/4, однако их номинальные проходы и рабочие характеристики различаются (Festo QSL; Festo NPQM).

Для этих двух каталожных изделий фитинг с композитным корпусом легче на 2.3 g, то есть примерно на 9.1% относительно латунного изделия массой 25.3 g. Это наглядное сравнение спецификаций, а не контролируемый эксперимент с материалами. Изделия различаются внутренней геометрией, допустимым давлением во всем диапазоне температур и габаритами, поэтому распространять этот процент на другие фитинги нельзя.

Массу сборки можно предварительно оценить по плотности и объему компонентов:

где $m_{\mathrm{assembly}}$ — полная масса фитинга, $\rho_i$ — плотность компонента $i$, а $V_i$ — его объем твердого материала. Соотношение непосредственно следует из определения плотности. Оно объясняет, почему корпус из материала меньшей плотности не дает такого же процентного снижения полной массы, если штуцер, захват и уплотнение остаются неизменными.

По возможности используйте значения массы от поставщика. Если на подвижном клапанном блоке установлено 60 фитингов, разница из примера составит 138 g. Значимость этой экономии зависит от положения фитингов относительно центра масс подвижной оси и от уже имеющейся массы трубок, клапанов, коллектора, захвата, полезной нагрузки и кабельной цепи.

Чтобы сравнение массы было обоснованным:

1. Сопоставьте наружный диаметр трубки, форму и размер резьбы, геометрию, число портов и монтажные особенности.
2. Зафиксируйте точный артикул каждого изделия и редакцию каталога.
3. Сравнивайте не только массу, но и номинальное проходное сечение или диаметр, а также все рабочие характеристики.
4. Умножьте массу одного фитинга на фактическое количество на подвижной сборке.
5. Пересчитайте инерцию оси или грузоподъемность робота с учетом реального положения фитингов.
6. Если в каталоге поставщика нет данных, взвесьте образцы.

Какие детали определяют долговечность цангового фитинга?

В данных Festo QSL указаны корпус из PBT, штуцер из никелированной латуни, разжимное кольцо из POM, уплотнение трубки из NBR и удерживающая лапка из высоколегированной нержавеющей стали. Этот набор материалов показывает, почему долговечность нужно рассматривать по видам отказа: корпус не выполняет функцию уплотнения, а металлический штуцер не гарантирует удержание трубки (Festo QSL).

Наблюдаемый отказ	Какие сопряжения следует проверить	Какие данные нужны до смены материала
Утечка у трубки	Срез и наружный диаметр трубки, уплотнение, глубина вставки, царапины	Перечень допустимых трубок, качество среза, метка вставки, место утечки
Утечка по резьбе	Торец порта, форма резьбы, уплотнительное кольцо или герметик, момент затяжки	Чертеж, состояние ответного порта, запись момента затяжки
Вырыв трубки	Удерживающая лапка, твердость и поверхность трубки, боковая нагрузка	Испытание на удержание, спецификация трубки, прокладка и крепление
Трещина корпуса	Удар, чрезмерная затяжка, химическое воздействие, старение в горячей влажной среде	Место разрушения, история воздействия, момент затяжки, марка смолы
Коррозия металла	Сплав, повреждение покрытия, конденсат, отложения химикатов или хлоридов	Декларация материалов, концентрация, температура, длительность воздействия
Периодическая утечка при движении	Незакрепленная трубка, поворотный угольник, вибрация, изношенное уплотнение	Видео движения, шаг креплений, число циклов, состояние трубки

Латунный корпус обычно лучше тонкого полимерного переносит контакт с ключом и локальные удары, тогда как правильно спроектированный полимерный корпус способен исключить наружную коррозию металла и уменьшить массу. Ни одно из этих утверждений не доказывает срок службы. Определяющими остаются толщина стенки, качество формования, остаточные напряжения, марка латуни, толщина покрытия, материал уплотнения, движение трубки и условия воздействия.

Самая надежная диагностика в эксплуатации отделяет путь утечки от названия материала. С помощью жидкости для обнаружения утечек или инструментального испытания по спаду давления определите, возникает ли утечка на сопряжении с трубкой, в стыке корпуса или на резьбе. Замена композитного корпуса латунным не устранит царапину на трубке или несовместимость уплотнения NBR.

Допустимые давление и температура цанговых фитингов

Parker указывает максимальное рабочее давление 20 bar как для семейства LF 3000 из технического полимера, никелированной латуни и NBR, так и для семейства LF 3200 из никелированной латуни и NBR. Заявленные диапазоны температур составляют от -20°C до 80°C и от -15°C до 80°C соответственно. Эти данные серий прямо опровергают универсальное правило «композит означает низкое давление» (каталог Parker Legris).

Другие конкретные изделия показывают иной компромисс. Угловой фитинг Festo QSL из PBT/латуни рассчитан на давление от -0.95 до 6 bar во всем температурном диапазоне, а зависящий от температуры максимум достигает 14 bar; диапазон температуры окружающей среды — от -10°C до 80°C. Для углового фитинга NPQM с латунным корпусом указаны от -0.95 до 16 bar во всем диапазоне и температура от -20°C до 70°C. У этой конкретной пары более высокое допустимое давление сочетается с меньшей верхней границей температуры окружающей среды.

Из этих примеров следуют три правила:

• Не переносите характеристику с одного семейства, размера, резьбы, уплотнения или трубки на другое исполнение.
• Рассматривайте давление вместе с температурой. Заявленный максимум давления может действовать только на части температурного диапазона.
• Поддерживайте давление в контуре ниже наименьшего применимого предела, учитывая трубку, фитинг, порт клапана, коллектор, уплотнение и подключенный привод.

Кроме того, различайте избыточное давление, возможность работы под вакуумом, испытательное, разрывное и рабочее давление. ISO 4399 определяет предпочтительные номинальные давления для пневматических соединителей, но не заменяет установленный изготовителем предел конкретного изделия (ISO 4399:2019).

Химическая и коррозионная совместимость

В руководстве Национального бюро стандартов США описано аммиачное коррозионное растрескивание латуни с высоким содержанием цинка при одновременном наличии соответствующей среды и напряжения. В руководстве EPA по материалам обесцинкование описано как потеря цинка, после которой остается пористый медный остаток с низкой механической прочностью. Поэтому латунь нельзя считать безусловно стойкой к коррозии (руководство NBS по коррозионному растрескиванию; руководство EPA по материалам).

Полимер тоже не обладает безусловной химической стойкостью. Техническое руководство Celanese по PBT показывает, что реакция материала меняется в зависимости от реагента, концентрации, температуры и времени воздействия, и предупреждает о необходимости фактических испытаний конкретной детали в конкретной среде. BASF отдельно выпускает гидролизостойкие марки PBT, поскольку горячая влага может повреждать полимерные цепи стандартного PBT (руководство Celanese по PBT; BASF Ultradur HR).

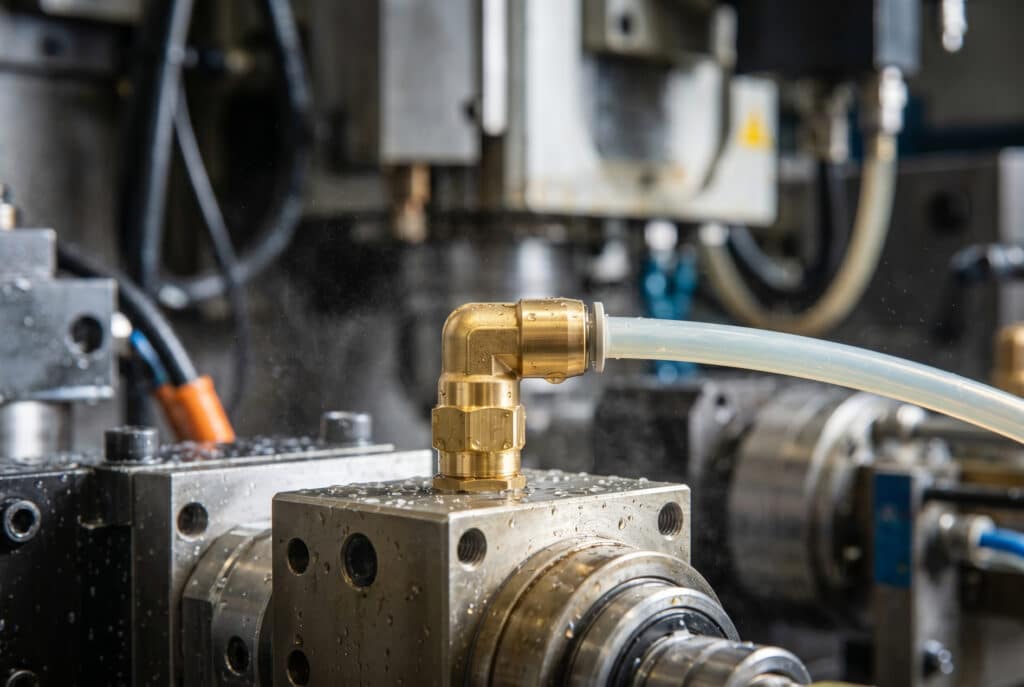

При мокрой механической обработке прочный металлический корпус может быть предпочтительнее, однако совместимость по-прежнему определяют конкретный сплав латуни, покрытие, уплотнение, трубка, химический состав и концентрация охлаждающей жидкости, а также процесс очистки.

Прежде чем разрешить применение любого из материалов с охлаждающей жидкостью, моющим или дезинфицирующим средством, растворителем, масляным туманом, на открытом воздухе или при мойке, зафиксируйте:

• название и состав химического вещества, а не только торговую категорию вроде «очиститель»;
• концентрацию, температуру, длительность воздействия и цикл ополаскивания/сушки;
• характер воздействия: внутренняя рабочая среда, наружные брызги, пары или погружение;
• марку и армирование смолы, сплав и покрытие латуни, материал уплотнения и трубки;
• воздействие ультрафиолета, озона, горячей влаги, хлоридов, аммиака или аминов;
• метод испытаний, критерии приемки и интервал осмотра.

Для агрессивных химических веществ, гигиенических зон или интенсивной мойки рассмотрите как третий вариант серию из нержавеющей стали с надлежащей документацией. В нашем руководстве по пневматическим фитингам из нержавеющей стали объясняется, почему корпус из 316L также нужно проверять вместе с цангой, уплотнением, трубкой, поверхностью и декларацией по очистке.

Всегда ли латунь лучше выдерживает вибрацию?

ISO 14743 устанавливает требования к характеристикам комплектного соединителя, но не наделяет какую-либо категорию материалов невосприимчивостью к вибрации. Надежность в эксплуатации по-прежнему зависит от удержания, прокладки и крепления трубки, глубины вставки и местных нагрузок. Жесткий латунный корпус может лучше переносить внешние удары, но дополнительная незакрепленная масса способна увеличить циклическую нагрузку на небольшой порт или подвижное соединение трубки (ISO 14743).

К распространенным механизмам отказа при вибрации относятся:

• длинный свободный участок трубки, создающий изгибающий момент на угловом фитинге;
• малый радиус изгиба, постоянно поворачивающий шарнирный корпус;
• трение трубки о листовой металл, при котором царапины попадают в зону уплотнения;
• повторяющееся относительное движение трубки и фитинга;
• использование фитинга как несущей опоры трубки;
• ослабление резьбового порта из-за неправильного момента затяжки или неподходящего способа герметизации;
• косой срез трубки или вставка не на полную заданную глубину.

Закрепляйте трубку так, чтобы фитинг воспринимал нагрузки пневматического соединения, а не служил элементом кабельной трассы. Соблюдайте минимальный радиус изгиба, предусматривайте контролируемую разгрузку деформации на подвижных осях и располагайте зажимы так, чтобы они не создавали боковую нагрузку на трубку у цанги. Следуйте инструкциям изготовителя по моменту затяжки и подготовке трубки.

Если отказы повторяются, отметьте на трубке полную глубину вставки, снимите на видео подвижный участок и осмотрите снятую трубку под увеличением. Круговой след захвата, осевая царапина, овальность, набухание поверхности или отвердевание надежнее укажут на механизм отказа, чем цвет корпуса фитинга.

Когда выбирать композит, латунь или нержавеющую сталь?

Примеры Parker и Festo показывают пересекающиеся, а не абсолютно разные возможности: у некоторых смешанных полимерно-латунных и латунных семейств пределы давления совпадают, а отдельные латунные изделия рассчитаны на более высокое давление или более широкий температурный диапазон. Поэтому отбор следует вести по приоритетным условиям применения, учитывая массу и закупочную цену лишь после выполнения требований безопасности, совместимости и рабочих характеристик (Parker; Festo).

Выбирайте фитинг с композитным корпусом, если конкретная серия полностью отвечает требованиям по давлению, температуре, рабочей и внешней среде, а измеренное снижение массы машины или компактная прокладка трубок дает реальную пользу. Типичные варианты применения — клапанные острова, подвижные конечные исполнительные устройства и плотные сборки для чистого воздуха, но только в пределах опубликованных характеристик изделия.

Выбирайте латунь, если конкретная серия обеспечивает требуемую прочность резьбы, ударостойкость, допустимое давление, температурный диапазон или привычный монтаж, а сплав, покрытие и уплотнения совместимы со средой. Латунь часто удобна внутри промышленного оборудования, но для химического воздействия и влажной эксплуатации все равно нужны подтверждающие данные.

Выбирайте нержавеющую сталь, если требования по химическим веществам, хлоридам, мойке, гигиене, высокой температуре или документации превышают возможности проверенных латунных и композитных вариантов. Нержавеющая сталь не является автоматическим решением: конкретные сплав, уплотнение, цанга, трубка, поверхность и геометрия зазоров также требуют проверки.

Как сравнивать совокупную стоимость?

Ни ISO 14743, ни приведенные каталоги изготовителей не устанавливают универсального коэффициента срока службы или преимущества одного материала корпуса по стоимости жизненного цикла. Поэтому обоснованная модель совокупной стоимости должна опираться на ваши закупочные данные, время замены, подтвержденный механизм отказа, последствия простоя, трудоемкость осмотров, политику запасов и наблюдаемый интервал службы каждого конкретного фитинга в одинаковых условиях.

Начните с контролируемого испытания, а не с предполагаемого процента. Установите прослеживаемые образцы в сопоставимых местах, запишите артикулы фитингов и трубок, сохраняйте снятые детали и классифицируйте каждый случай по пути утечки. «Отказ композита», вызванный незакрепленной трубкой, нельзя считать доказательством экономического превосходства латунного корпуса.

Учитывайте следующие статьи затрат:

Статья затрат	Необходимые исходные данные	Чего следует избегать
Закупка	Цена за единицу в предложении, количество, перевозка, минимальный заказ	Неподтвержденный процент «экономии OEM»
Монтаж	Время сборки, оснастка, контроль момента, подготовка трубки	Предположение, что вся геометрия монтируется одинаково
Отказ	Подтвержденные путь и механизм утечки, число затронутых изделий	Отнесение каждой утечки в пневмосистеме на материал корпуса
Простой	Фактические минуты остановки и подтвержденная ставка затрат	Перенос одного серьезного события на все машины
Запасы	Уровень запаса, унификация, условия хранения, устаревание	Приравнивание минимальной цены за единицу к минимальным складским затратам
Квалификация	Образцы, испытания, документация и инженерное время	Исключение стоимости согласования при смене поставщика

Если реальная проблема — потеря давления или недостаточный расход, оценивайте весь путь потока, а не меняйте материал корпуса. В наших руководствах по правильному выбору фитингов и влиянию размера шланга и фитинга рассмотрены проходное сечение, местные сопротивления, длина трубки и их связь со скоростью цилиндра.

Что включить в запрос предложения и план приемки?

ISO 14743 предлагает полезную схему рассмотрения комплектной сборки, а примеры Festo и Parker показывают, что рабочие характеристики и набор материалов различаются между семействами. Поэтому в запросе предложения следует указать условия эксплуатации и требуемые доказательства, а поставщики должны предложить точные артикулы. Формулировка «композитный угольник 8 mm» не является квалификационной спецификацией (ISO 14743).

Укажите:

• форму фитинга, наружный диаметр трубки и допустимую спецификацию трубки;
• стандарт и размер резьбы, способ герметизации, материал ответного порта и доступное пространство для ключа;
• рабочее, пиковое и испытательное давление, включая вакуум, если он предусмотрен;
• минимальную и максимальную температуру рабочей и окружающей среды;
• внутреннюю рабочую среду и все внешние химические вещества с концентрацией и циклом воздействия;
• вибрацию, движение трубки, целевую массу подвижной оси, радиус изгиба и схему крепления;
• требуемые материалы корпуса, штуцера, захвата, разжимного кольца и уплотнений;
• действительно необходимые декларации по коррозии, контакту с пищевыми продуктами, чистым помещениям, PWIS, RoHS или другим требованиям;
• прослеживаемость партии, редакцию каталога, габаритный чертеж и условия уведомления об изменениях;
• приемочные испытания на герметичность, удержание, давление, температуру, химическую стойкость и долговечность;
• количество образцов и ответственность за анализ отказов.

При входном контроле проверяйте идентичность деталей и декларацию материалов, осматривайте формованные и покрытые поверхности, при обоснованном риске контролируйте резьбу калибрами и выполняйте утвержденный выборочный план испытаний на герметичность и удержание. При сборке контролируйте срез и глубину вставки трубки, ее прокладку, момент затяжки резьбы и изоляцию накопленной энергии. Эти меры обычно дают более надежный результат, чем безусловное предпочтение одного материала корпуса.

Часто задаваемые вопросы

ISO 14743 рассматривает трубку и соединитель как комплектную сборку, а актуальные каталоги Festo и Parker показывают пересекающиеся возможности полимерно-латунных и латунных изделий. Поэтому ответы ниже не содержат универсальных заявлений о давлении, температуре, массе и сроке службы. Всегда сверяйтесь с конкретной серией фитингов, одобренной трубкой, условиями среды и инструкциями по монтажу (ISO 14743).

Всегда ли композитные цанговые фитинги рассчитаны на меньшее давление, чем латунные?

Нет. Parker указывает максимальное рабочее давление 20 bar как для семейства LF 3000 из технического полимера, никелированной латуни и NBR, так и для семейства LF 3200 из никелированной латуни и NBR. Другие пары изделий различаются. Сравнивайте конкретные серию, размер, уплотнение, трубку, рабочую среду, зависимость давления от температуры и применимый коэффициент безопасности.

Как сравнивать массу латунных и композитных фитингов?

Сопоставьте наружный диаметр трубки, резьбу, геометрию, число портов, монтажные особенности и требования к расходу, затем используйте точную каталожную массу или взвесьте образцы. Угловые фитинги Festo под трубку 8 mm с резьбой G1/4 в приведенном примере весят 23 g и 25.3 g, но из-за различий номинальных проходов и характеристик разница 9.1% служит лишь примером и не является универсальной.

Можно ли сочетать латунные и композитные фитинги в одном пневматическом контуре?

Да, если каждая конкретная комбинация фитинга и трубки рассчитана на местные давление, температуру, рабочую и окружающую среду и механическую нагрузку. Контролируйте стандарты резьбы и спецификации трубок и не считайте, что сочетание материалов само по себе устраняет гальванические, химические, уплотнительные или эксплуатационные риски.

Какой материал фитинга лучше для мойки или воздействия химических веществ?

Ответ нельзя дать только по названию материала. Укажите химическое вещество, концентрацию, температуру, время воздействия, цикл ополаскивания и внутренний или внешний характер контакта. Проверьте корпус, штуцер, покрытие, захват, уплотнение и трубку. Для тяжелых условий может потребоваться документированная серия из нержавеющей стали, но и она должна быть совместима как комплектная сборка.

Что включить в запрос предложения на цанговые фитинги?

Укажите точные присоединения и условия работы: наружный диаметр и материал трубки, резьбу, давление, температуру, рабочую среду, внешние химические вещества, вибрацию, движение, целевую массу, требуемые декларации, прослеживаемость и приемочные испытания. Попросите поставщика перечислить материалы всех критически важных компонентов и указать точную редакцию каталога, подтверждающую предложенный артикул.

Источники и сведения о доступе

• ISO 14743:2020, Пневмоприводы — цанговые соединители для термопластиковых трубок, дата обращения: 2026-07-27. Использован для определения области применения, диапазона наружных диаметров трубок и схемы квалификации комплектной сборки.
• ISO 4399:2019, Системы и компоненты гидро- и пневмоприводов — соединители и связанные компоненты — номинальные давления, дата обращения: 2026-07-27. Использован для разграничения стандартизации номинального давления и рабочих пределов конкретного изделия.
• Технический паспорт Festo QSL-G1/4-8, дата обращения: 2026-07-27. Использован для данных об угловом фитинге PBT/латунь массой 23 g, материалах компонентов, давлении и температуре.
• Технический паспорт Festo NPQM-L-G14-Q8-P10, дата обращения: 2026-07-27. Использован для данных об угловом фитинге из никелированной латуни массой 25.3 g, давлении и температуре.
• Каталог Parker Legris по соединениям низкого давления, дата обращения: 2026-07-27. Использован для составов материалов и рабочих пределов серий LF 3000 и LF 3200.
• Национальное бюро стандартов США, Stress Corrosion Cracking Control Measures, дата обращения: 2026-07-27. Использован для описания условий аммиачного коррозионного растрескивания латуни с высоким содержанием цинка.
• EPA США, Paints and Protective Coatings for Wastewater Treatment Facilities, дата обращения: 2026-07-27. Использован для описания механизма обесцинкования и образующегося пористого медного остатка.
• Техническое руководство Celanese по полиэфирам, дата обращения: 2026-07-27. Использован для факторов химической совместимости PBT и необходимости испытаний конкретной детали.
• BASF Ultradur HR — PBT для горячей и влажной среды, дата обращения: 2026-07-27. Использован для описания влияния горячей влаги и гидролизостойкости конкретных марок.
