黃銅與複合材質快插接頭：重量與耐用性比較

複合材質快插接頭可以減輕機器重量，但「複合材質」很少代表全塑膠接頭，而黃銅也不會在所有環境中都自動具有較高耐用性。典型的複合材質設計會結合聚合物外殼、黃銅螺紋柱、不鏽鋼氣管卡爪及彈性體密封件。因此，正確選擇應以確切的完整組件額定值、氣管相容性、化學品暴露、安裝負載及洩漏後果為依據。

快插接頭是一種不需另設壓縮螺帽，即可夾持並密封插入氣管的接頭。最有意義的比較方式，是在氣管外徑、螺紋、幾何形狀、介質、壓力、溫度及測試要求都相同的條件下，比較兩個完整且確切的料號。ISO 14743 也支持這種完整組件的評估觀點。

重點摘要

應依確切料號比較完整接頭。僅憑本體材質，無法判定重量、額定壓力、溫度上限或使用壽命。
一組採用相同 8 mm 氣管與 G1/4 彎頭接口的型錄產品中，PBT／黃銅設計重 23 g，鍍鎳黃銅設計重 25.3 g。這兩項產品的差異約為 9%，並不是適用所有材質的通用百分比。
複合材質接頭仍可能包含黃銅、不鏽鋼、POM 與 NBR。每一種構成材質及其接口都可能成為限制環節。
黃銅通常能良好承受撞擊及螺紋的不當施力，但含氨環境及部分水溶液條件可能造成應力腐蝕龜裂或脫鋅腐蝕。
聚合物性能取決於確切樹脂牌號、補強方式、抗 UV 穩定處理、濕氣、溫度、化學品及持續應力。
系統應採用接頭、氣管、密封件、閥及相連元件之中最低的壓力與溫度額定值。
振動故障往往是安裝系統造成的故障，例如氣管重量未受支撐、側向負載、氣管切口不良、未完全插入或氣管反覆移動。
應使用經驗證的更換與停機資料計算總成本，不要預設其中任何一種材質的生命週期成本必然較低。

「黃銅與複合材質」實際比較的是什麼？

ISO 14743:2020 涵蓋用於外徑 3 至 16 mm 熱塑性氣管之完整快插接頭組件的要求與測試方法。這個適用範圍十分重要：夾持、密封、氣管行為、壓力與安裝會共同作用，因此只標示本體材質，並不足以證明連接品質符合要求（ISO 14743）。

「黃銅接頭」可能包含鍍鎳黃銅本體、不鏽鋼固定卡爪、聚合物釋放環、NBR 或 FKM 氣管密封件，以及獨立的螺紋密封件。「複合材質接頭」通常只以 PBT 或其他工程聚合物取代部分金屬本體。螺紋柱往往仍採用鍍鎳黃銅，因為它必須承受鎖緊負載，並與接口形成密封。

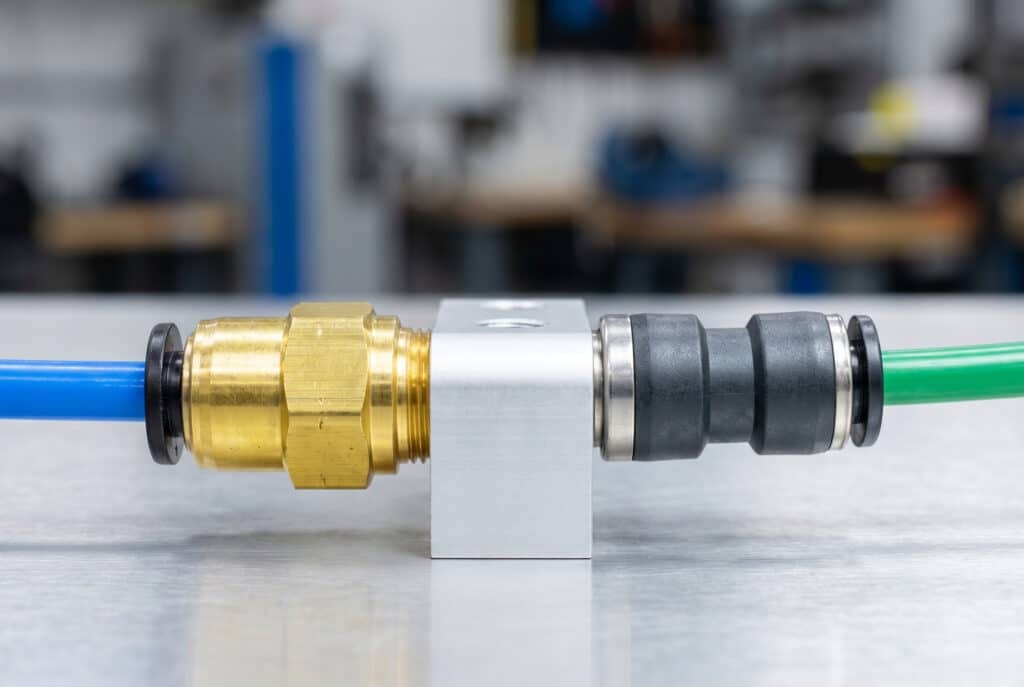

黃銅螺紋快插接頭與複合材質直通接頭並排安裝以比較材質

目視比較材質確實有幫助，但真正能判定各接頭性能的，是型錄所列的材料清單與確切額定值。

這會改變工程評估的問題。與其問黃銅或聚合物哪一種「比較強」，不如將每一項必要功能對應到實際負責的零件：

完整的快插接頭驗證，會將氣管準備與夾持性能連結至釋放環、卡爪、密封件、外殼及螺紋柱。

以組件觀點評估，也能避免一項常見的採購錯誤：把供應商對本體材質的說明當作完整材料聲明。應要求提供外殼、螺紋嵌件、固定元件、釋放環、所有密封件、表面處理及核准氣管規格。

複合材質接頭能減輕多少重量？

Festo 型錄列出的 QSL-G1/4-8 彎頭採用 PBT 外殼與鍍鎳黃銅螺紋柱，重量為 23 g；接口相近的 NPQM-L-G14-Q8-P10 鍍鎳黃銅彎頭則為 25.3 g。兩者都適用 8 mm 氣管並採用 G1/4 外螺紋，但標稱孔徑與額定值並不相同（Festo QSL；Festo NPQM）。

就這兩個型錄料號而言，複合材質本體產品輕 2.3 g；若以 25.3 g 的黃銅產品為基準，約減輕 9.1%。這只是用來說明的 BOM 比較，並非受控的材質實驗。兩項產品的內部幾何、全溫域額定壓力及外形尺寸並不完全相同，因此不能將這個百分比概括套用。

可依各元件的密度與體積初步估算組件重量：

m_{\mathrm{assembly}} = \sum_i \rho_i V_i

其中， $m_{assembly}$ 是接頭總重量， $ρ_{i}$ 是元件 $i$ 的密度，而 $V_{i}$ 是該元件的實體體積。這個關係直接由密度定義推導而來，也說明了為何在螺紋柱、卡爪與密封件維持不變時，採用較低密度的外殼，並不會讓整體重量以相同百分比下降。

供應商有提供重量資料時，應優先採用其數值。若移動式歧管使用 60 個接頭，以上範例可減少 138 g。這項差異是否重要，取決於接頭相對於移動軸重心的位置，以及氣管、閥、歧管、夾爪、負載與拖鏈本身已有多少重量。

要進行可辯證的重量比較，應遵循以下步驟：

比對氣管外徑、螺紋形式與尺寸、形狀、接口數及安裝特徵。
記錄每個確切料號與型錄版本。
除了重量，也要比較標稱流通面積或孔徑，以及所有工作額定值。
以單個重量乘上移動組件實際使用的數量。
依接頭的實際位置，重新計算軸慣量或機器人負載。
供應商型錄未提供重量時，應實際秤量樣品。

哪些零件會決定快插接頭的耐用性？

Festo 的 QSL 資料列出 PBT 外殼、鍍鎳黃銅螺紋柱、POM 釋放環、NBR 氣管密封件，以及高合金不鏽鋼固定卡爪。這套材料組合說明耐用性必須依故障模式分配評估：外殼無法代替密封件執行密封功能，金屬螺紋柱也不保證氣管一定能被可靠夾持（Festo QSL）。

觀察到的故障	可能需要檢查的接口	更換材質前所需證據
氣管端洩漏	氣管切口、氣管外徑、密封件、插入深度、刮痕	核准氣管清單、切口品質、插入標記、洩漏位置
螺紋端洩漏	接口端面、螺紋形式、密封環或密封劑、扭矩	圖面、配合接口狀況、扭矩紀錄
氣管脫出	固定卡爪、氣管硬度、氣管表面、側向負載	夾持測試、氣管規格、配管路徑與支撐
外殼龜裂	撞擊、過度鎖緊、化學侵蝕、高溫潮濕老化	破裂位置、暴露歷程、扭矩、樹脂牌號
金屬腐蝕	合金、鍍層損傷、冷凝水、化學品或氯化物沉積	材料聲明、濃度、溫度、暴露時間
與運動相關的間歇洩漏	氣管未支撐、旋轉彎頭、振動、密封件磨損	運動影片、支撐間距、循環次數、氣管狀況

黃銅外殼通常比薄壁聚合物外殼更能承受扳手接觸及局部撞擊，而設計良好的聚合物本體則可避免外部金屬腐蝕並減輕重量。不過，這兩項敘述都不能直接證明使用壽命。壁厚、成型品質、殘留應力、黃銅合金、鍍層厚度、密封材料、氣管運動及暴露條件仍會左右結果。

現場診斷最可靠的方法，是將洩漏路徑與材質標籤分開判斷。可使用檢漏液或儀器化壓降測試，確認洩漏來自氣管接口、本體接合處或螺紋。將複合材質外殼換成黃銅，無法修正氣管刮傷或 NBR 密封件不相容的問題。

快插接頭的壓力與溫度額定值

Parker 對 LF 3000 工程塑膠／鍍鎳黃銅／NBR 系列及 LF 3200 鍍鎳黃銅／NBR 系列標示的最大工作壓力均為 20 bar，所列溫度範圍則分別為 -20°C 至 80°C 與 -15°C 至 80°C。這些系列資料直接否定了「複合材質等於低壓」這項通則（Parker Legris 型錄）。

其他確切產品則呈現不同取捨。Festo 的 PBT／黃銅 QSL 彎頭在完整溫度範圍內額定為 -0.95 至 6 bar，依溫度而異的最高壓力可達 14 bar，環境溫度範圍為 -10°C 至 80°C。黃銅外殼 NPQM 彎頭則列出全溫域 -0.95 至 16 bar，環境溫度範圍為 -20°C 至 70°C。對這一組特定產品而言，較高的壓力額定值伴隨較低的環境溫度上限。

這些範例支持三項原則：

不要把某一接頭系列、尺寸、螺紋、密封件或氣管的額定值套用到另一項產品。
壓力與溫度必須一起判讀。標示醒目的最高壓力，可能只適用於部分溫度範圍。
迴路壓力必須低於所有適用元件中的最低額定值，包括氣管、接頭、閥接口、歧管、密封件及相連致動器。

此外，還要區分表壓、真空能力、耐壓測試壓力、爆破壓力與工作壓力。ISO 4399 定義了氣動接頭的優先標稱壓力，但不能取代製造商針對特定產品規定的限制（ISO 4399:2019）。

化學與腐蝕相容性

美國國家標準局的指引記載，高鋅黃銅在特定環境與應力同時存在時，會發生氨引起的應力腐蝕龜裂。美國環保署的材料指南則將脫鋅腐蝕描述為鋅流失後留下多孔、機械強度很低的銅殘留物。因此，不能把黃銅描述成在所有環境中都能抗腐蝕（NBS 應力腐蝕指引；EPA 材料指南）。

聚合物也不是對所有化學品都具有抵抗力。Celanese 的 PBT 技術手冊顯示，其化學反應會隨試劑、濃度、溫度及暴露時間而改變，並提醒特定零件用於特定環境時，必須進行實際測試。BASF 另行提供耐水解 PBT 牌號，正是因為高溫濕氣可能破壞標準 PBT 的聚合物鏈（Celanese PBT 手冊；BASF Ultradur HR）。

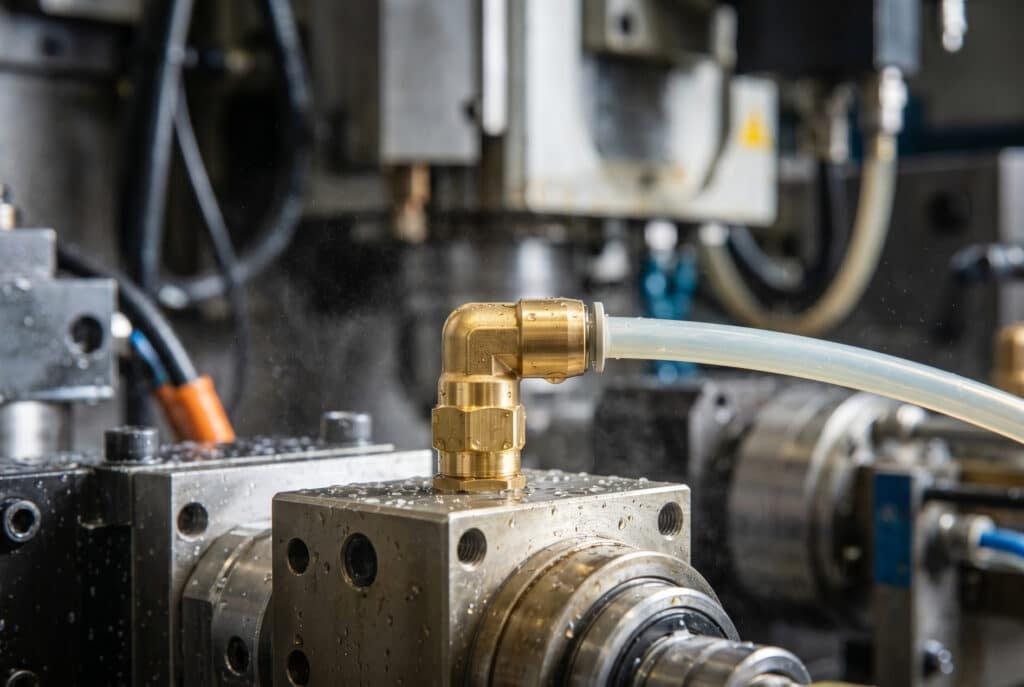

安裝於潮濕加工環境中的黃銅彎頭快插接頭

潮濕加工環境可能適合採用堅固的金屬本體，但相容性仍取決於確切的黃銅合金、鍍層、密封件、氣管、冷卻液化學成分與濃度，以及清潔流程。

在核准任何一種材質用於冷卻液、清潔劑、消毒劑、溶劑、油霧、戶外暴露或沖洗環境前，應記錄：

化學品名稱與配方，不能只寫「清潔劑」這類商品分類；
濃度、溫度、暴露時間及沖洗／乾燥循環；
暴露屬於內部介質、外部飛濺、蒸氣或浸泡；
樹脂牌號與補強方式、黃銅合金與鍍層、密封材料及氣管材質；
UV、臭氧、高溫濕氣、氯化物、氨或胺類暴露；
測試方法、驗收標準與檢查週期。

面對強效化學品、衛生區域或嚴苛沖洗工況時，可把資料完整的不鏽鋼系列列為第三種比較選項。我們的不鏽鋼氣動接頭指南說明，316L 本體材質仍必須與筒夾、密封件、氣管、表面及清潔聲明一併檢查。

黃銅一定更能承受振動嗎？

ISO 14743 規定的是完整接頭的性能要求，並未賦予某一材質類別振動免疫能力。現場可靠性仍取決於氣管夾持、配管路徑、支撐、插入狀態及局部負載。剛性的黃銅本體也許較能承受外部撞擊，但額外且未受支撐的重量，也可能增加小型接口或移動氣管連接處的循環負載（ISO 14743）。

常見的振動相關機制包括：

過長的氣管跨距對彎頭施加彎矩；
彎曲半徑過小，持續迫使旋轉接頭本體轉動；
氣管與鈑金摩擦，並把刮痕帶入密封區；
氣管與接頭之間反覆發生相對運動；
把接頭當成氣管的結構支撐；
螺紋接口因扭矩不當或密封方法不合適而鬆動；
氣管切口傾斜，或從未插入至規定深度。

應妥善支撐氣管，讓接頭只承受氣動連接負載，而不是電纜管理所產生的負載。氣管彎曲不得小於其最小彎曲半徑；移動軸上應設置受控的應變釋放，並配置管夾，使氣管不會在筒夾處承受側向推力。鎖緊扭矩及氣管準備方式應遵循接頭製造商的說明。

若故障反覆發生，可在氣管完全插入的位置做標記、錄製移動配管路徑的影片，並以放大方式檢查拆下的氣管。環狀卡爪痕、軸向刮痕、氣管橢圓化、表面膨潤或硬化，都比接頭本體顏色更能可靠指出故障機制。

何時應選擇複合材質、黃銅或不鏽鋼？

Parker 與 Festo 的範例顯示，各材質的能力會重疊，而非絕對分隔：部分聚合物／黃銅混合系列與黃銅系列具有相同壓力限制，其他確切的黃銅產品則可涵蓋更高壓力或不同溫度。選型應依優先順序通過各項應用門檻；只有在安全、相容性及額定值要求都通過後，才考量重量與採購價格（Parker；Festo）。

先通過完整組件、環境、機械、重量及證據門檻，再驗證複合材質、黃銅或不鏽鋼候選方案。

當確切系列符合完整的壓力、溫度、介質與環境規格，而且經量測的整機重量效益或緊湊配管確實能創造價值時，可選擇複合材質本體接頭。常見候選應用包括閥島、移動式末端執行器及高密度潔淨空氣組件，但都必須在產品公布的限制內使用。

當確切系列能提供所需的螺紋強韌度、耐撞擊性、額定壓力、溫度範圍或安裝熟悉度，而且黃銅合金、鍍層與密封件都和環境相容時，可選擇黃銅。黃銅通常適合工業機械內部使用，但化學及潮濕工況仍需要證據支持。

當化學品、氯化物、沖洗、衛生、高溫或文件要求超出已驗證的黃銅與複合材質選項時，可選擇不鏽鋼。不鏽鋼並非自動正確的答案；確切合金、密封件、筒夾、氣管、表面與縫隙設計仍須審查。

應如何比較總成本？

ISO 14743 與本文引用的製造商型錄，都沒有針對任何本體材質提供通用的使用壽命倍數或生命週期成本優勢。因此，有效的總成本模型必須納入您的採購紀錄、更換工時、已確認的故障模式、停機後果、檢查成本、庫存政策，以及同一工況中每個確切接頭的實際使用週期。

應從受控試用開始，而不是先假設某個百分比。把可追溯的樣品安裝在相配位置，記錄接頭與氣管料號，保留拆下的零件，並依洩漏路徑分類每起事件。若所謂「複合材質故障」其實是氣管未受支撐所造成，就不能把它當作黃銅本體在經濟上更優越的證明。

應納入以下成本項目：

成本項目	必要輸入資料	應避免
採購	報價單價、數量、運費、最低訂購量	未經驗證的「OEM 節省」百分比
安裝	組裝時間、工具、扭矩控制、氣管準備	假設所有幾何形狀的安裝方式都相同
故障	確認的洩漏路徑與機制、受影響數量	把每一次氣動洩漏都歸因於本體材質
停機	實際停機分鐘數及經確認的負擔費率	把單一重大事件套用到每一台機器
庫存	備庫水位、共用性、儲存條件、淘汰風險	把最低單價視為最低庫存成本
驗證	樣品、測試、文件及工程工時	更換供應商時漏算核准成本

若真正的問題是壓降或流量不足，應評估完整流路，而不是更換外殼材質。我們的正確選擇接頭與氣管及接頭尺寸影響指南，說明孔徑、節流、氣管長度與氣缸速度之間的關係。

詢價單與驗收計畫應包含哪些內容？

ISO 14743 提供實用的完整組件架構，而 Festo 與 Parker 的範例則顯示，不同系列的額定值與材料組合各不相同。因此，詢價單應列明使用條件與必要證據，再由供應商提出確切料號。「8 mm 複合材質彎頭」並不是一份合格的驗證規格（ISO 14743）。

應包含：

接頭形狀、氣管外徑及允許使用的氣管規格；
螺紋標準、尺寸、密封方式、配合接口材質及可用的扳手操作空間；
工作壓力、峰值壓力及耐壓測試壓力，適用時也包括真空；
介質與環境的最低及最高溫度；
內部介質，以及所有外部化學品的濃度與暴露循環；
振動、氣管運動、移動軸重量目標、彎曲半徑及支撐配置；
外殼、螺紋柱、卡爪、釋放環及密封件所需材質；
實際需要的耐腐蝕、食品接觸、無塵室、PWIS、RoHS 或其他聲明；
批次可追溯性、型錄版本、尺寸圖及變更通知條款；
洩漏、夾持、壓力、溫度、化學相容性與耐久性的驗收測試；
樣品數量及故障分析責任。

進料檢驗時，應核對零件身分與材料聲明，檢查成型面及鍍層表面，在風險合理時檢查螺紋量規，並執行核准的洩漏／夾持抽樣計畫。組裝期間則應管控氣管切口、插入深度、配管路徑、螺紋扭矩及儲能隔離。這些控制通常比一律偏好某種本體材質的通則，更能帶來可靠結果。

常見問題

ISO 14743 將氣管與接頭視為完整組件，而目前 Festo 與 Parker 型錄顯示，聚合物／黃銅混合系列與黃銅系列的能力有所重疊。因此，以下回答不採用通用的壓力、溫度、重量或壽命主張。判斷時務必回到確切接頭系列、核准氣管、使用環境及安裝說明（ISO 14743）。

複合材質快插接頭的額定壓力一定比黃銅接頭低嗎？

不一定。Parker 對 LF 3000 工程塑膠／鍍鎳黃銅系列與 LF 3200 鍍鎳黃銅系列標示的最大工作壓力均為 20 bar；其他產品組合則可能不同。應比較確切系列、尺寸、密封件、氣管、介質、壓力－溫度曲線及適用的安全係數。

應如何比較黃銅與複合材質接頭的重量？

先比對氣管外徑、螺紋、幾何形狀、接口數、安裝特徵及流量需求，再採用確切的型錄重量或實際秤重。Festo 的 8 mm／G1/4 彎頭範例分別為 23 g 與 25.3 g，但因標稱孔徑與額定值不同，9.1% 的差異僅供說明，不能視為通則。

同一個氣動迴路可以混用黃銅與複合材質接頭嗎？

可以，前提是每個確切接頭與氣管組合都符合所在位置的壓力、溫度、介質、環境及機械負載要求。螺紋標準與氣管規格必須受控，也不可假設混用材質就能消除電偶腐蝕、化學相容性、密封或維護風險。

沖洗或化學品暴露環境最適合哪種接頭材質？

不能只看材質下結論。必須說明化學品、濃度、溫度、暴露時間、沖洗循環，以及接觸發生在內部或外部，並檢查外殼、螺紋柱、鍍層、卡爪、密封件及氣管。嚴苛工況可能適合採用文件齊全的不鏽鋼系列，但仍須確認完整組件的相容性。

快插接頭詢價單應包含哪些內容？

應列明確切接口與工況，包括氣管外徑與材質、螺紋、壓力、溫度、介質、外部化學品、振動、運動、重量目標、所需聲明、可追溯性及驗收測試；並要求供應商說明每個關鍵零件的材質，以及支持建議料號的確切型錄版本。

資料來源與查閱說明

ISO 14743:2020，《氣壓傳動－熱塑性塑膠管用快插接頭》，存取日期 2026-07-27。用於確認適用範圍、氣管外徑範圍及完整組件驗證架構。
ISO 4399:2019，《流體傳動系統與元件－接頭及相關元件－標稱壓力》，存取日期 2026-07-27。用於區分標稱壓力標準化與特定產品的工作額定值。
Festo QSL-G1/4-8 資料表，存取日期 2026-07-27。用於確認 23 g 的 PBT／黃銅混合彎頭、元件材質、壓力及溫度資料。
Festo NPQM-L-G14-Q8-P10 資料表，存取日期 2026-07-27。用於確認 25.3 g 的鍍鎳黃銅彎頭、壓力及溫度資料。
Parker Legris 低壓連接解決方案型錄，存取日期 2026-07-27。用於確認 LF 3000 與 LF 3200 的材料組合及系列層級工作限制。
美國國家標準局，《應力腐蝕龜裂控制措施》，存取日期 2026-07-27。用於確認高鋅黃銅發生氨應力腐蝕龜裂的相關條件。
美國環保署，《廢水處理設施用塗料與防護塗層》，存取日期 2026-07-27。用於說明脫鋅腐蝕機制及其形成的多孔銅殘留物。
Celanese 聚酯技術手冊，存取日期 2026-07-27。用於確認 PBT 化學相容性的影響變數，以及特定零件必須實際測試的要求。
BASF Ultradur HR，高溫潮濕環境用 PBT，存取日期 2026-07-27。用於確認高溫濕氣的影響及特定牌號的耐水解性。
