氣動 FRL 單元的工作原理:探索氣動空氣處理系統各元件的技術功能

氣動 FRL 單元 是位於使用點、依序處理壓縮空氣的空氣處理總成。濾器會捕集指定的固體微粒並分離大量液滴;調壓器降低入口壓力,並在自身流量範圍內控制下游設定值;當設備確實需要油霧時,油霧器會將潤滑油計量加入流動氣流。

這些功能彼此相關,但不能互相替代。杯式濾器不能像乾燥機一樣去除水蒸氣;調壓器不能創造不足的流量;油霧器也不會自動改善每一具現代氣動缸或每一只閥。了解這些界限,是在不更換錯誤元件的前提下診斷 FRL 的最快方法。

重點摘要

  • ISO 8573-1 分別對微粒、水與油進行分類。
  • Festo 將 5 與 40 微米列為特定型號的濾器等級,不是通用的 FRL 要求。
  • CAGI 以 5–7 psig 的壓差作為一般濾芯維護觸發值。
  • 只有在所有下游元件與製程都允許時,才使用潤滑。

本指南聚焦於內部流路與動態行為。若要進行更廣泛的選型、維護、應用與 RFQ 決策,請使用 空氣源處理單元選型指南。若要隔離故障,請參閱 FRL 可靠性故障排查指南

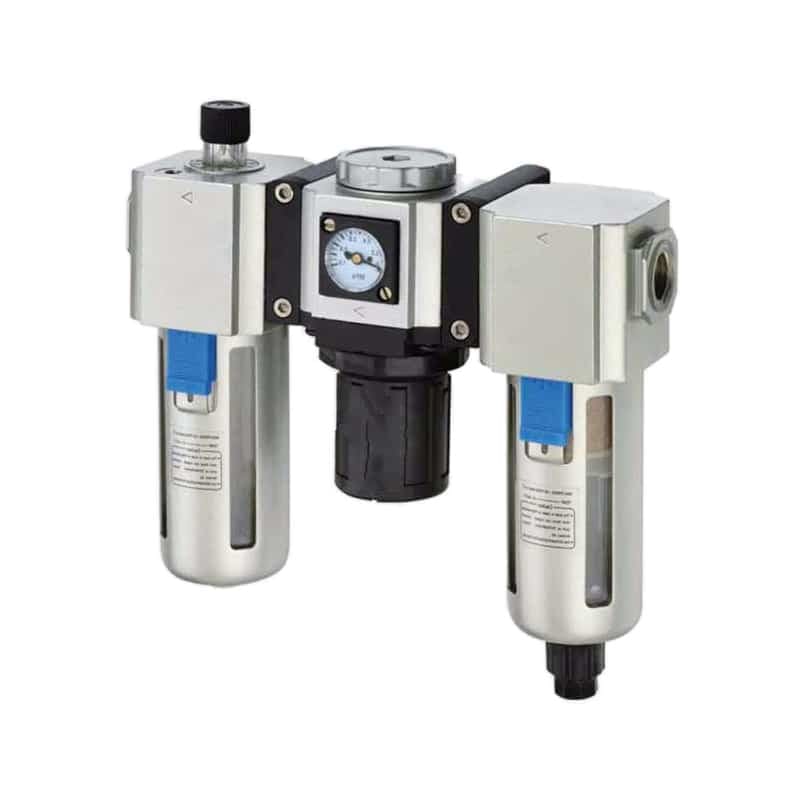

由獨立濾器、調壓器與油霧器模組組成的三元件氣動 FRL 總成

當允許油霧時,三元件 FRL 會依序將濾器放在第一段、調壓器放在第二段、油霧器放在最後。

空氣通過 FRL 單元時會發生什麼?

Festo 2026 年 MSB6N 組合資料列出 5 或 40 微米過濾,以及特定配置的 1 至 12 bar 調壓範圍。這些數值說明,FRL 的功能必須從選定總成的資料讀取,不能從三個杯體或接口尺寸推定(Festo MSB6N,2026 年)。

空氣應從標示為入口的接口進入,並沿製造商的流向箭頭前進。在傳統三元件總成中,各段依照以下順序運作:

  1. 濾器: 透過分離大量液體並保留高於濾芯額定性能的微粒,改變污染物負載。
  2. 調壓器: 回應下游壓力與調整彈簧力,節流入口通道以改變壓力。
  3. 油霧器: 將計量潤滑劑帶入速度足夠的氣流,以改變油含量。

順序很重要。先過濾再調壓,可以保護調壓器的小閥座與運動零件。先調壓再潤滑,可以避免油液覆蓋調壓器膜片,並讓油霧器在預期的下游壓力下運作。油霧器放在最後,則能避免加入的油立即被上游濾器段去除。

FRL 也不只是這三個字母。實用的空氣處理站可能包含可鎖定的截止閥、軟啟動或洩壓閥、壓力感測器、壓力錶、乾燥機、精密濾器、分支模組或流量感測器。Festo 的模組化服務單元目錄展示了這種更廣泛的架構。總成應配合機台功能,而不是固定遵循三件式傳統(Festo 空氣處理單元,查閱日期:2026 年)。

讀取 FRL 圖面的最有效方式,是為每一段指定一個受控變數。濾器控制指定的污染,調壓器控制壓力,選配油霧器控制供油。當症狀屬於另一個變數,例如壓力露點、峰值流量、儲存能量或排氣限制時,再增加一個標準 FRL 杯體也無法解決問題。

氣動 FRL 流路與功能界線 壓縮空氣依序通過濾器、調壓器與選配的油霧器。每一段控制一個主要變數,其功能界限則需要其他空氣處理設備配合。 沿著氣流前進,再說明每一段控制的變數 1. 濾器 微粒與大量液體 2. 調壓器 降低出口壓力 3. 油霧器 需要時提供油霧 三段功能無法保證的事項 • 微粒濾器不能設定壓力露點,也不能去除所有形式的油。 • 調壓器在入口與流量界限之外,不能保持設定壓力。 • 流量低於所需值時,油霧器不能正確供油。 • FRL 不能取代隔離、儲存能量控制或安全排氣。 當缺少的功能需要時,應使用乾燥機、聚結段、安全閥或更大的流路。
傳統 F-R-L 順序將過濾、壓力調節與選配供油分配到不同段落。

濾器如何分離液體並捕集微粒?

ISO 5782-1:2017 涵蓋額定最高 1,600 kPa、80°C,並以機械方式去除固體與液體污染物的壓縮空氣濾器。它沒有說明某一公稱微米等級能控制每一種污染物形態或每一種應用(ISO 5782-1,2017 年)。

進入的空氣會被導流器或導流葉片引導,在杯體內旋轉。較大的液滴與較重的微粒,比周圍空氣更能抵抗流向改變;它們移向杯壁、失去動量,並在流路下方收集。這個慣性分離階段會降低到達濾芯的液體與微粒負載。

接著空氣通過濾材。濾芯依其設計、等級與測試方法保留微粒。Festo 在一般操作指引中說明 40 與 5 微米的燒結濾器段,並另外列出更嚴格要求所需的精密濾器與微濾器段(Festo 一般操作條件,2025 年)。

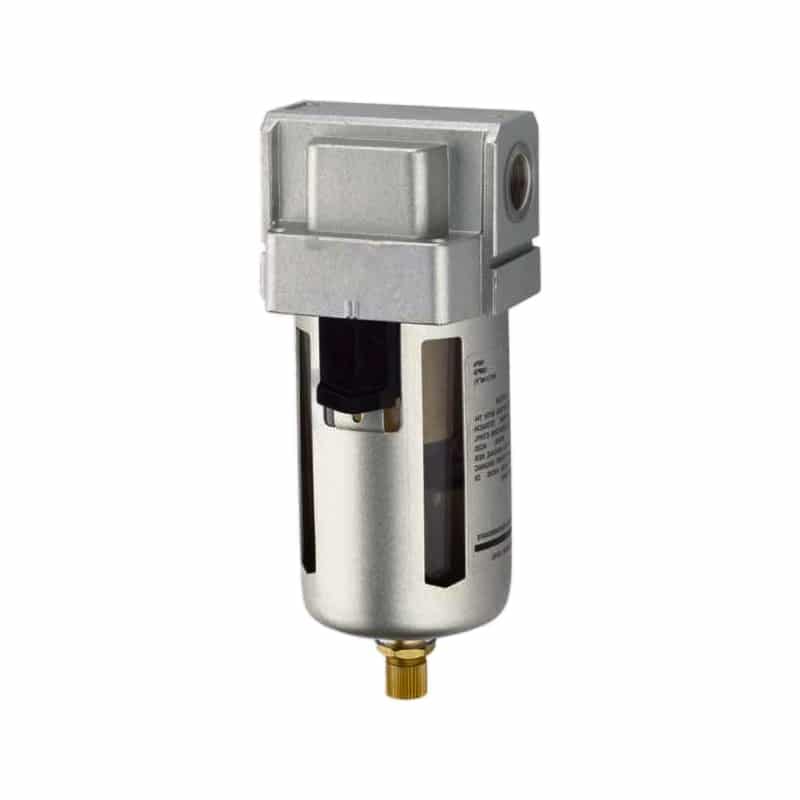

帶透明冷凝水杯與手動排水器的氣動微粒濾器

杯式濾器結合了慣性液體分離、內部濾芯,以及必須保持正常運作的排水器。

三項界限值得注意:

  • 水蒸氣會通過。 乾燥機控制壓力露點;濾器只能分離已凝結成液滴的水。
  • 油氣溶膠需要適用的濾器段。 一般微粒濾芯不會自動成為聚結濾芯。若油氣溶膠是目標,請使用 聚結濾器指南
  • 收集到的冷凝水必須離開杯體。 手動、半自動與自動排水器都可能失效或被錯誤使用。到達濾芯或出口的液體可能被帶往下游。

濾器應完成什麼任務?先從指定量測點的純度要求開始。 ISO 8573-1:2010 將微粒、水與油視為獨立分類。因此,「5 微米濾器」是元件規格,不是完整的壓縮空氣純度等級。

調壓器:彈簧力、膜片回饋與出口壓力

ISO 6953-1:2024 適用於多種直動式與先導式調壓器,額定入口壓力最高 25 bar、調整壓力最高 16 bar。這個範圍是標準的適用範圍,不是每一只 FRL 調壓器的額定值(ISO 6953-1,2024 年)。

常見的直動式調壓器包含調整彈簧、膜片、閥桿、閥芯、閥座,有時還有洩壓通道。轉動旋鈕會改變彈簧壓縮量。彈簧推動膜片並打開入口閥芯。當作用在膜片上的出口壓力產生足夠反向力時,空氣進入下游腔室,推動閥芯向閥座移動。

調壓下垂 是流量需求從無流量設定值增加時,受控出口壓力的下降。這是因為空氣通過閥座及其他限制時需要壓差。

簡化的靜態關係式為:

Fsp2Ad+FfF_s \approx p_2 A_d + F_f

其中, FsF_s 是調整彈簧力, p2p_2 是下游錶壓, AdA_d 是有效膜片面積,而 FfF_f 則包含摩擦力與其他內部關閉力。這個關係式說明回饋方向,但不能取代製造商的壓力–流量曲線、洩壓特性、遲滯或精度資料。

當下游需求增加時,壓力略降,彈簧力會使閥芯進一步打開。需求停止後,壓力恢復,閥芯關閉。入口壓力補償設計可以降低供氣變化的影響,但沒有任何被動式調壓器能產生高於入口的壓力,或讓無限流量通過固定閥座。

洩壓式調壓器在設定值降低或下游壓力上升時,可以經由洩壓路徑排出部分過高的二次壓力。非洩壓式調壓器則沒有這條內部排氣路徑。兩種描述都不能證明調壓器是機台安全洩壓閥。應分別檢查流向、回流行為、洩壓能力與殘壓要求。

為什麼高流量時調壓壓力會下降?

CAGI 表示,設計良好的壓縮空氣系統通常會將從壓縮機出口到使用點的總壓降限制在 10%。FRL 的濾器、調壓閥座、油霧器、管件與局部配管都會消耗這個預算的一部分(CAGI 壓降技術簡報,2026 年)。

機台閒置時,調壓器壓力錶可能顯示設定值;數具氣動缸同時運動時,讀值卻會下降。這不一定代表調壓器失效。每個限制都需要壓差才能讓流量通過。需求增加時,濾器與內部通道消耗更多壓力,調壓器閥芯也必須進一步打開以供應出口。

流動中的 FRL 損失為:

ΔpFRL=pin,flowpout,flow\Delta p_{\mathrm{FRL}} = p_{\mathrm{in,flow}} - p_{\mathrm{out,flow}}

其中, ΔpFRL\Delta p_{\mathrm{FRL}} 是所選事件中組合 FRL 兩端的壓力損失。入口與出口讀值必須在流動狀態下同步。靜態讀值無法揭示相同的限制。

將 FRL 診斷視為三點量測。在 FRL 前方、FRL 後方及閥或致動器入口各量測一次壓力。如果第一點保持穩定而第二點下降,應聚焦 FRL。如果兩點一起下降,則向上游檢查。如果 FRL 出口保持穩定但致動器入口下降,應檢查下游管、管件、閥與歧管。

動態觀察 最有用的下一項檢查
FRL 入口與出口一起下降 總管、分支管、儲氣桶、壓縮機控制、同步需求
入口保持穩定,出口下降 濾器壓差、調壓器曲線、油霧器限制、尺寸不足
FRL 出口保持穩定,但致動器壓力下降 軟管、接頭、歧管、閥、管件、局部管徑
壓力保持穩定,但氣動缸仍然緩慢 排氣限制、流量控制、負載、摩擦、對心

當供應商公布 CvC_v時,應配合實際入口壓力、出口壓力與所需流量使用。若目錄採用 ISO 6358 導通率、公稱流量或壓力–流量圖,便應沿用該方法。不要將流量數值直接與 CvC_v比較。

工具閥件與流量Cv 流量計算器只有在選定的 FRL 或調壓器目錄提供相容的 Cv 值與明確氣動測試條件時,才估算流量或壓降。Q = Cv x 平方根(壓差 x 比重)計算模式Cv 值流量壓降開啟計算工具

如需完整的峰值流量計算、目錄曲線解讀與夾持工站計算範例,請使用 FRL 選型指南。若要處理 FRL 以外的損失,請遵循 壓縮空氣壓降故障排查流程

調壓器力平衡與流量下的出口壓力下垂 上方示意圖顯示彈簧力打開調壓器,以及出口壓力回饋抵抗膜片。下方圖表顯示流量接近調壓器容量時,出口壓力逐漸下降。 靜態設定值與流動壓力是不同測試 直動式調壓器回饋 調整彈簧 膜片 出口壓力回饋 彈簧打開入口;二次壓力使閥門朝關閉方向移動。 典型壓力–流量行為 流量需求 出口壓力 無流量設定值 正常工作點 接近容量時下垂增加 使用所選型號的曲線;本圖為定性示意,不是額定值。
需求增加時,調壓器會進一步打開,但其出口壓力通常會沿著產品特定的流量曲線下垂。

氣動油霧器如何產生油霧?

Festo 表示,管路油霧器只有在氣流足夠強時才會運作。因此,SMC 公布的是特定型號的最低流量資料,而不是一個通用的吸油值。低流量或間歇流量可能讓視油窗看似已調好,但實際只有少量油到達下游設備(Festo 一般操作條件SMC 空氣組合指南,查閱日期:2026 年)。

空氣通過油霧器的受限喉部時,會形成局部壓差。儲油杯壓力與計量機構將油推入吸油管。油進入高速氣流區後分裂成液滴,並被帶往下游。視油窗能讓技術人員觀察計量供油,但僅憑滴數不能證明油已送達最終元件。

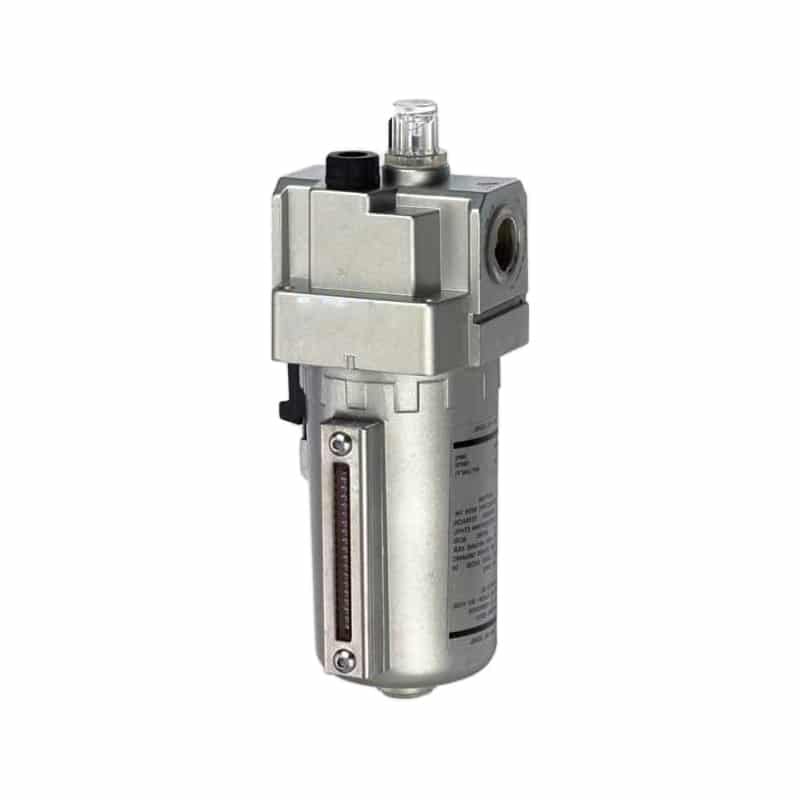

帶金屬儲油杯與可調供油視窗的氣動管路油霧器

只有當壓力、流量、油位與調整值符合運作條件時,管路油霧器才會將油計量加入下游空氣。

油液輸送會受到流量、管長、高度、管件、分支配置與工作循環影響。長水平管路與低流量分支可能收集油液,而不是輸送穩定油霧。排出的油也可能到達消音器、感測器、產品與周圍工作區。

在信任油霧器前,先檢查五項條件:

  1. 油品與油霧器及所有下游元件相容。
  2. 工作壓力與溫度保持在產品額定範圍內。
  3. 預期循環期間達到最低氣流量。
  4. 依製造商要求,油霧器距離其指定設備足夠近。
  5. 儲油杯、吸油管、計量針與視油窗保持清潔且功能正常。

每一套氣動系統都需要「L」段嗎?

Festo 列出至少 8 類服務單元功能,包括濾器、調壓器、乾燥機、感測器、閥與油霧器。這種模組化範圍證實,現代空氣處理不一定是三杯式 FRL。許多工站正確的配置只有濾器與調壓器(Festo 壓縮空氣服務單元,查閱日期:2026 年)。

只有在下游設備手冊要求或允許連續油霧潤滑時,才加入油霧器。許多現代氣動缸與閥出廠時已使用可長期運作的潤滑脂。加入不相容的油可能洗掉潤滑脂、使密封件膨潤、污染製程,或讓未來的無油運作變得不切實際。

一旦導入管路潤滑,就不能隨意停止。Festo 的 MSB6N 文件指出,採用油潤滑運作時,可能需要持續潤滑才能維持服務。更改政策前,應確認確切的下游產品指示(Festo MSB6N,2026 年)。

潤滑是整條分支的相容性決策,不是油霧器單獨的決策。一個油霧單元可能影響下游的每一只閥、密封件、感測器、排氣消音器與製程表面。因此,核准記錄應列明油品、受影響設備、排氣去向、補充方法,以及儲油杯空置的後果。

下游條件 一般決策路徑
元件手冊要求管路供油 選擇相容油品並確認最低流量
出廠已潤滑的氣動缸與閥 除非所有手冊都允許,否則不要加油
塗裝、電子設備、潔淨製程或敏感產品 優先使用無油分支,並控制上游油分
設計為連續油霧的氣動工具 在工具附近使用尺寸正確的油霧器
需求不相容的混合分支 在加入潤滑前先分開分支

對無桿氣動缸而言,答案不能只由循環速率決定。應遵循該氣動缸核准的介質與潤滑指示。為非潤滑空氣設計的高循環致動器,可能因任意供油而受損,而不是得到改善。

FRL 能去除什麼,哪些功能需要其他處理?

ISO 8573-1:2010 定義微粒、水與油三項主要壓縮空氣純度分類。標準 FRL 濾器只處理其中一部分,因此清澈的杯體或公稱微米等級,不能證明完整空氣品質目標已達成(ISO 8573-1,2010 年)。

空氣品質要求 標準 FRL 的作用 額外處理或證據
較大的固體微粒與管垢 微粒濾芯 需要時使用更細的分級過濾與微粒量測
大量液態水 慣性分離與排水 用於水蒸氣與壓力露點控制的乾燥機
油氣溶膠 只有納入適用的聚結段時才可處理 依所需殘留油量選擇聚結濾芯
油蒸氣 標準濾芯不足以處理 吸附或製程專用處理
穩定的機台壓力 在工作包絡內的調壓器 足夠的上游能力與尺寸正確的配管
受控的儲存能量 選配截止與洩壓功能 機台安全設計、隔離、驗證與限制

當下游最冷處的溫度可能使剩餘蒸氣凝結時,乾燥機應放在上游。 壓力露點指南 說明為什麼室溫下的相對濕度不足以規定壓縮空氣乾燥要求。

壓力露點 是在指定壓縮空氣壓力下,水蒸氣開始凝結的溫度。它是乾燥機與系統要求,不是杯式濾器的微米等級。

精密過濾也應分級配置。將非常細的濾芯直接裝在髒污管路中,可能很快堵塞並造成過大壓降。應遵循濾器製造商對前置過濾、額定流量、初始壓差、終端壓差與排水配置的要求。

ISO 純度等級適用於指定量測點。如果閥島需要該等級,就應在該處測試或規定。壓縮機房的證書不會反映下游腐蝕、潮濕分支、不相容潤滑劑或量測點之後引入的污染。

FRL 安裝與試運轉檢查

CAGI 建議濾芯在 5–7 psig 壓差時更換,或一般至少每六個月更換一次。選定製造商的界限與現場污染目標仍是控制條件,因此試運轉應先建立清潔基準,再使用該觸發值(CAGI 壓降技術簡報,2026 年)。

安裝 FRL 時,流向箭頭、杯體方向、排水可及性、壓力錶、調整鎖與維護間隙都必須符合文件。保護聚合物杯體,避免不相容化學品與撞擊;環境需要時,使用金屬杯或防護罩。支撐總成,避免管路應力載入模組化接頭。

加壓前:

  • 確認入口與出口接口;
  • 確認濾器等級、壓力範圍、杯體材料與排水器類型;
  • 確認每個下游設備都允許選定的潤滑政策;
  • 將調壓器旋鈕設在較低的初始設定;
  • 關閉排水器,並只使用核准油品填充油霧器;
  • 確認防護罩與安裝支架牢固。

逐步加壓。可能需要軟啟動功能,以避免致動器意外動作。依調壓器製造商指定的方向,在接近目標值時設定壓力,然後鎖定旋鈕。重現生產中流量最高的事件,記錄入口壓力、出口壓力、致動器壓力與循環時間。

對受美國要求涵蓋的維護工作,OSHA 29 CFR 1910.147 包含氣動能量,並要求將可能危險的儲存或殘留能量釋放、斷開、限制,或以其他方式變成安全狀態。關閉入口閥或讀到上游壓力為零,不能證明所有下游容積都已洩壓(OSHA 1910.147)。

使用這份試運轉記錄:

檢查項目 記錄內容
身分 製造商、型號、模組順序、濾器等級、排水器、杯體、接口
靜態壓力 需求發生前的入口與出口壓力
動態壓力 峰值流量期間的入口、FRL 出口與關鍵點壓力
濾器基準 清潔濾芯壓差
調壓器行為 設定值、下垂、爬升、洩壓或非洩壓反應
排水 手動或自動運作測試
油霧器 油品、初始設定、最低流量確認
隔離 截止、殘壓釋放、壓力錶位置、驗證方法
驗收 最大壓力損失、空氣品質目標、循環時間、維護觸發值

詳細的調整與依狀態維護順序,請參閱 FRL 設定與維護指南。這項功能檢查可確認每一段是否如圖面所宣稱般運作。

氣動 FRL 工作原理常見問題

CAGI 的 5–7 psig 壓差觸發值,只有在已知濾器清潔基準與製造商界限後才有用。相同原則適用於整個 FRL:辨識受控變數,在實際流動期間量測,並與產品特定資料比較,而不是依賴通用接口尺寸規則(CAGI,2026 年)。

每一套氣動 FRL 單元都需要油霧器嗎?

不需要。許多現代氣動缸與閥使用出廠潤滑脂,設計上可使用非潤滑壓縮空氣。只有在所有下游手冊與製程都允許時,才加入油霧器。導入油後可能需要持續潤滑,因此在更改政策前應記錄清楚。

FRL 濾器能去除水蒸氣嗎?

不能。標準杯式濾器可以依濾芯額定值分離液滴並保留微粒,但水蒸氣會通過。乾燥機控制壓力露點。應在指定量測點規定所需的 ISO 8573-1 水分等級,再選擇並驗證乾燥系統。

為什麼氣動缸運動時調壓器壓力錶會下降?

流量通過濾器、調壓器閥座、油霧器、管件與管路時需要壓差。靜態壓力錶可能顯示設定值,但峰值需求期間的動態壓力會下降。應在同一事件中量測 FRL 前後壓力,再將結果與確切的調壓器流量曲線比較。

濾器、調壓器與油霧器應依什麼順序排列?

傳統順序是濾器、調壓器,然後是油霧器。過濾可以保護調壓器,壓力調節建立油霧器的供氣條件,潤滑放在最後則讓加入的油往下游流動。由於組合模組可能將多項功能放在同一外殼內,仍應遵循實際產品流向箭頭與組裝指示。

如何知道 FRL 何時需要維護?

使用量測觸發值:濾器壓差、杯體液位、排水功能、調壓器下垂或爬升、油霧器油位與實體狀況。CAGI 將 5–7 psig 列為一般濾器壓差觸發值,但產品界限與空氣品質要求可能需要更早維護。

來源與技術參考

  • ISO 8573-1:2010:微粒、水與油的壓縮空氣污染物及純度分類。取用日期:2026-07-27。
  • ISO 5782-1:2017:壓縮空氣濾器的供應商文獻與標示特性。取用日期:2026-07-27。
  • ISO 6953-1:2024:壓力調壓器與過濾調壓器的供應商文獻與標示特性。取用日期:2026-07-27。
  • ISO 4414:2010:氣動系統與元件的一般規則及安全要求。取用日期:2026-07-27。
  • Festo 一般操作條件:濾器、調壓器、油霧器、流量與空氣處理指引。取用日期:2026-07-27。
  • Festo MSB6N 空氣處理組合:特定型號的過濾、調壓、流量曲線、潤滑與操作資料。取用日期:2026-07-27。
  • SMC FRL 操作注意事項:調壓器、過濾調壓器、油霧器、殘壓與操作警告。取用日期:2026-07-27。
  • CAGI 壓降技術簡報:系統壓降指引與濾器維護觸發值。取用日期:2026-07-27。
  • OSHA 29 CFR 1910.147:適用維護與保養工作的危害能量控制要求。取用日期:2026-07-27。
