模組化 FRL 與獨立單元選型指南

當機台需要可配置的空氣處理堆疊、同系列配件，或日後可能調整功能時，模組化 FRL 通常較合適。當處理任務固定、總成符合可用空間，而且更換或維修該型錄組合可以接受時，獨立組合單元可能更有效率。兩種架構都不會自動代表成本較低、壓損較小或維護較容易。

可靠的比較應從功能而不是包裝形式開始。先定義過濾等級、調壓器特性、排水、隔離、軟啟動或洩壓功能、感測、濾杯材料與潤滑政策，再以機台實際運轉條件比較完整流量曲線、安裝尺寸、維修可達性、接頭配合與備件策略。

重點摘要

• 先定義「獨立單元」的意思：固定組合與分開配管的元件不是同一種架構。
• 在峰值流量下比較完整總成的壓損，不要只看接口尺寸。
• 模組接頭有助於配置，但安全維修仍需要隔離、洩壓與已驗證的備件相容性。

指南章節

• 選硬體前先定義比較對象
• 哪些空氣處理功能應放在總成中？
• 應如何為完整流路定尺寸？
• 模組化包裝何時值得占用空間？
• 何時獨立單元是更簡潔的選擇？
• 維修可達性必須包含能量隔離
• 應如何比較生命週期成本？
• FRL 架構 RFQ 與試運轉檢查表
• 模組化與獨立 FRL 常見問題

選硬體前先定義比較對象

SMC 的 AC-D 型錄列出五種模組化空氣處理組合，可用接口會隨功能組合而變，範圍從 1/8 到 1 英吋（SMC AC-D 網路型錄，查閱日期：2026-07-27）。這個範圍說明「FRL 單元」不是一種固定的內部配置。

請在規格中明確使用以下三種架構名稱：

• 模組化維修單元堆疊是由同系列功能模組組成，透過製造商的本體接頭、間隔件或接口模組連接。模組可以作為一個總成選擇與訂購，但每個介面仍要納入壓力與配合檢查。

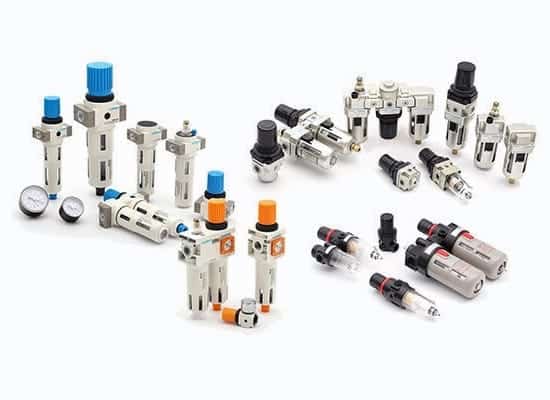

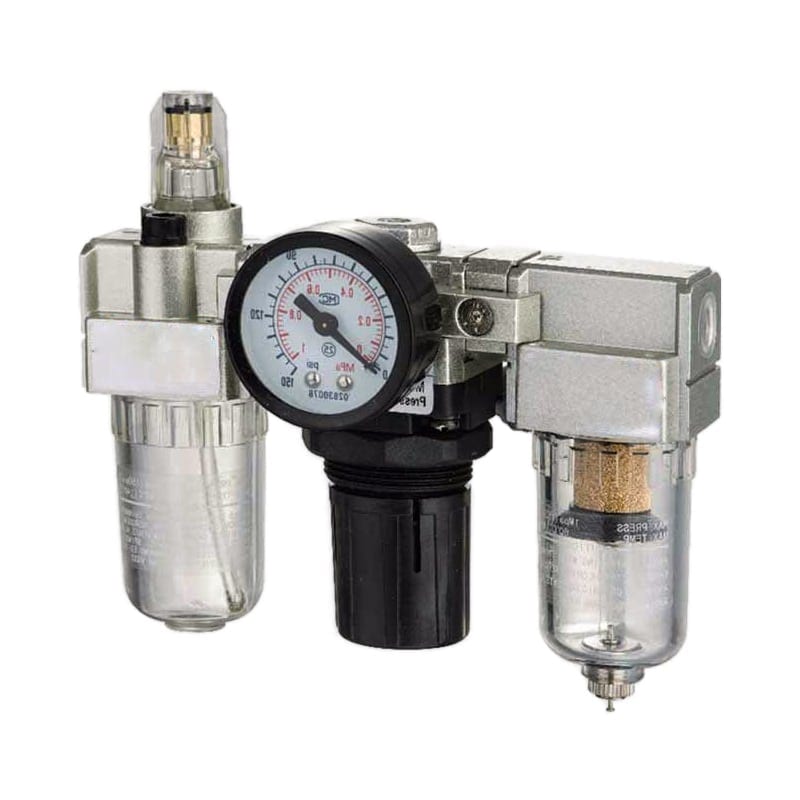

• 獨立組合單元是作為單一品項安裝的固定型錄總成。它可以整合過濾調壓器，或結合過濾、調壓與選配潤滑；內部維修件仍可能可以更換。
• 分散式配管配置由獨立的濾器、調壓器、油霧器或閥件組成，使用短接頭、管路或接頭連接。這是第三種架構，不是獨立組合單元的另一個名稱。

標題比較的是模組化與獨立單元，但 RFQ 應說明採用哪一種「獨立單元」定義。否則一家供應商可能報價緊湊型過濾調壓器，另一家則報價三個分開配管的元件；在尺寸、壓損、維修件與安裝工時尚未對齊前，兩者都可能看似符合要求。

這項配置決策也不同於調壓器位置決策。機台可以使用模組化入口總成，並在需要的分支上增加調壓器。關於壓力分區，請參閱集中式 FRL 與使用點調壓指南。

哪些空氣處理功能應放在總成中？

Festo 表示，其 MS 過濾調壓器可以作為維修單元模組安裝，並在寬廣的流量範圍內提供四種尺寸（Festo MS 系列，查閱日期：2026-07-27）。尺寸與模組化是兩個不同的決策；先只選機台真正需要的功能。

先從空氣品質與控制要求開始：

必要功能	選型證據	常見規格錯誤
微粒過濾	使用點純度目標、濾芯等級、流量曲線、壓差上限	未考慮負載與壓損就選擇最精細的濾芯
大量液體分離	入口含水狀況、排水類型、濾杯容量、安裝方向	期待本地濾杯取代尺寸正確的乾燥機
壓力調節	入口範圍、出口範圍、溢流行為、流量特性、調整鎖定	依接口尺寸與靜態設定值選擇
潤滑	下游設備手冊、油品類型、最低流量、污染限制	把油霧器視為每個 FRL 都必須具備的功能
安全隔離與排氣	現場能量控制設計、排氣能力、鎖定配置、殘壓檢查	把截止旋鈕稱為能量隔離程序
軟啟動	機台重新啟動風險、允許的壓力上升曲線、閥流量與洩壓行為	假設一種上升速率適用於所有致動器群組
壓力或流量感測	量測範圍、準確度、位置、輸出、警報邏輯	未定義感測器支援的決策就增加感測器

只有在所有由該油霧服務的下游設備與製程都允許時，油霧器才應放入堆疊。出廠潤滑的閥件與氣缸可能不需要持續供油，而塗裝、潔淨、食品接觸或感測應用可能禁止供油。一旦把油帶入分支，後續往往很難完全移除。

FRL 功能與可靠性指南進一步說明過濾、調壓、潤滑與尺寸選擇。如果要在液體分離與細微氣膠控制之間做選擇，請參閱獨立的水分離器與凝聚式濾器比較。

應如何為完整流路定尺寸？

Parker 在入口 90 psig、壓降 5 psig 的條件下提供濾器流量資料，而多項調壓器額定值採用入口 100 psig、無流量設定值 90 psig 與壓降 10 psig（Parker Prep-Air II 型錄，2026）。流量數字只有搭配測試條件才有意義，因此應把整個堆疊視為一條流路測試。

請在同時需求峰值下檢查完整總成。模組化堆疊可能包含濾器、凝聚器、調壓器、油霧器、截止閥、軟啟動閥、感測器模組與多個接頭。即使每個本體都有相同的名義接口螺紋，最小或限制最大的元件仍可能決定整體可用流量。

請量測或取得必要流量下的完整總成壓損：

其中，$\Delta P_{\mathrm{assembly}}$ 是已安裝空氣處理總成兩端的壓力損失，$Q$ 是在一致參考條件下標示的流量，而 $P_{\mathrm{in}}$ 與 $P_{\mathrm{out}}$ 是該流量期間的同步壓力。若有製造商的組合曲線，請先使用該曲線，再在實際機台循環中驗證已安裝的結果。

接口尺寸是連接尺寸，不是容量額定值。兩個 1/2 英吋產品可能使用不同的內部通道、濾材、閥座、彈簧與接頭。調壓器下垂也很重要：零流量時正確設定的出口，在夾持、氣缸快速行程或吹氣事件期間仍可能下降。

壓降計算器可以估算直管與接頭損失。它不會模擬 FRL 內部濾芯或調壓器特性，因此只是本文的輔助工具，而不是主要計算器。若要了解元件層級的流量關係，請參閱氣動閥壓降指南。

模組化包裝何時值得占用空間？

Parker 同時列出二元件與三元件模組化組合，其接口模組型錄依系列涵蓋 1/4 至 3/4 英吋的 NPT 與 BSPP 連接（Parker Prep-Air II 型錄，2026，第 E47-E50 頁）。模組化的價值來自文件化的同系列介面，而不是單靠外觀。

在以下情況，模組化堆疊是有力的候選：

• 功能組合不只是基本過濾調壓器；
• 外殼需要一個緊湊、有支撐且本體尺寸一致的總成；
• 製造商提供所需的截止、軟啟動、感測器、分支或凝聚式模組；
• 某個模組在機台生命週期內可能需要不同規格；
• 確切系列與世代的維修套件及替換模組都有庫存；
• 周邊硬體安裝完成後，安裝與接頭系統仍允許安全接近。

不要假設日後可以插入任何相同尺寸的模組。同一品牌內，接頭幾何形狀、密封方式、流向、本體寬度、世代、壓力額定與配件配合都可能改變；新增模組也可能增加總長度、重量、壓損或支撐要求。

多個壓力區需要分支設計。SMC 的 AR□M(K)-D 是專用共用供氣調壓器，可與 AC-D 組合連接，為多條空氣管線提供不同壓力（SMC 模組型共用供氣調壓器，查閱日期：2026-07-27）。將普通調壓器串聯堆疊，不會產生獨立的平行壓力區。

應分開預留實體擴充容量與氣動擴充容量。DIN 導軌上的空位不能證明現有濾器、截止閥或供氣分支能承載另一個模組的流量；同樣地，未使用的流量容量也不能證明外殼有足夠空間拆下濾杯或鬆開本體接頭。

何時獨立單元是更簡潔的選擇？

SMC 的 AC-D 系列包含從過濾調壓器加油霧器，到過濾調壓器加油霧分離器的多種組合，部分配置提供 1/8 至 1 英吋接口（SMC AC-D 網路型錄，查閱日期：2026-07-27）。固定組合仍可提供多種處理功能，而不需要未來重新配置。

當機台只有一套穩定的空氣規格、明確的流量範圍與直接替換策略時，獨立組合通常更簡潔。它可以減少選型決策，也省去同系列擴充規劃；但只有在完整單元的流量曲線、安裝、排水、濾杯、壓力錶與維修件都符合應用時，這項效益才成立。

在以下情況選擇固定組合：

• 所需功能組合不太可能變更；
• 已驗證的型錄代碼可以在多台機台間標準化；
• 單元不需轉接件即可符合管路中心距與維修空間；
• 供應商支援預期的濾器、濾杯、排水器、壓力錶與調壓器維修；
• 如果無法進行內部維修，可以接受更換完整總成；
• 已安裝單元在峰值需求下通過壓損與出口壓力測試。

在另一組情況下，分散式元件更合適。例如，大型主管路濾器可能需要不同於精密調壓器的本體尺寸，或排水器可能必須遠離控制面板。分開配管的元件可以解決這些限制，但每個新增接點、支架與未支撐質量都必須納入安裝計畫與漏氣檢查。

簡單不等於便宜。每次更換都迫使你修改管路的固定單元，整個生命週期的成本可能高於備有接頭庫存的模組化總成。相反地，採用專有零件且本地沒有庫存的模組化系列，也可能讓基本機台過度依賴單一供應鏈。

維修可達性必須包含能量隔離

OSHA 的 29 CFR 1910.147 涵蓋維修期間的危險能量，包括氣動能量，並要求雇主建立適用的控制程序與訓練（OSHA 危險能量控制，查閱日期：2026-07-27）。可拆式濾杯或本體接頭，不代表可以維修仍處於加壓狀態的 FRL。

請依實際任務設計維修空間。技術人員可能需要濾杯下方、排水管周圍、壓力錶後方或接頭釋放側的空間。確認拆下模組時，不會干擾鄰近配線、閥件、防護罩或結構支架。

機台風險評估與現場程序仍是控制依據。一般維修順序通常需要明確的隔離點、必要時的鎖定或等效控制、下游排氣、確認殘壓處於安全狀態，以及控制任何平時由氣動壓力支撐的負載。也必須防止壓力經由另一個分支重新累積。

除非系統具備專門工程設計的隔離與旁通配置，且其程序能保護工作人員並維持必要的空氣處理，否則不要承諾可以「熱插拔」。即使如此，這個詞也應描述核准的系統能力，而不是普通模組接頭。

維護觸發點應來自證據。記錄濾器壓差、流量期間的調壓器出口行為、排水性能、濾杯狀況與下游發現的污染。FRL 可靠性診斷指南提供量測順序，用來區分共用空氣處理故障與本地閥件或致動器故障。

應如何比較生命週期成本？

Parker 同時在型錄中列出模組化、短接頭式二元件與三元件組合，並為許多獨立元件提供維修與服務套件（Parker Prep-Air II 型錄，2026）。因此，單看包裝形式，無法決定某一個零件故障時是否需要更換完整單元。

請從現場的維修模式建立成本比較：

其中，$C_{\mathrm{life}}$ 是在指定期間評估的生命週期成本。各項成本涵蓋初始硬體、安裝、庫存備件、計畫性與修正性維修、已確認的停機，以及未來修改。兩種架構必須使用相同的期間、人工費率、停機計算基準與生產範圍。

成本輸入	要收集的證據	為什麼架構重要
採購	具有相同功能與額定值的可比較報價	模組接頭與配件可能是分開的報價項目
安裝	接頭、支撐、面板作業、組裝與試運轉工時	固定組合可能到貨即可安裝
備件	核准的庫存零件與庫存價值	模組系列可能縮小替換範圍，但增加 SKU 數量
維修	從隔離到驗證重新啟動的任務時間	可達性可能比接頭形式更重要
停機	維修機台已確認的生產影響	平行隔離或備有替換單元可能改變恢復時間
未來變更	已知擴充情境與所需重新驗證	模組介面只有在文件定義的相容性與容量內才有幫助

在我們審查應用的經驗中，決定性因素往往不是採購價格，而是維護人員能否識別一個核准的替換品、安全隔離機台、接近故障項目，並在不重建管路的情況下恢復文件記錄的設定。分配成本優勢前，先記錄這些步驟。

避免捏造節省百分比。模組化堆疊可能降低一台機台的維修成本，卻提高另一台機台的庫存成本。請使用採購紀錄、維護工時、實際停機時間與供應商庫存資料。如果某項效益無法連結到其中一項紀錄，就以定性方式描述。

FRL 架構 RFQ 與試運轉檢查表

SMC 的五種 AC-D 功能組合與 1/8 至 1 英吋接口範圍，說明單一系列名稱可能掩蓋多少細節（SMC AC-D 網路型錄，查閱日期：2026-07-27）。要得到可重現的報價，必須提供完整的功能、流量、連接、環境、維修與驗收規格。

RFQ 請提供以下欄位：

• 必要過濾與指定量測點的交付空氣品質目標；
• 調壓器入口範圍、出口範圍、溢流要求、峰值流量與可接受下垂；
• 油霧器要求，或明確的下游無油政策；
• 以參考條件表示的正常、最低與同時峰值流量；
• 完整總成允許的最大壓損；
• 接口螺紋、管尺寸、流向與可用安裝空間；
• 濾杯材料、防護罩、排水類型、排水路徑與環境相容性；
• 截止、洩壓、軟啟動、壓力錶、感測器與分支功能；
• 模組系列、本體尺寸、世代、接頭與間隔件要求；
• 要備庫存的濾芯、密封件、濾杯、排水器、壓力錶與調壓器維修套件；
• 隔離、洩壓、拆卸間隙與重新啟動程序；
• 所需圖紙、流量曲線、材料資料、手冊與選型紀錄。

在生產循環下對所選單元進行試運轉。記錄峰值需求時的入口與出口壓力、調壓器恢復、排水運作、漏氣、感測器輸出，以及隔離與排氣後的壓力狀態。確認周邊面板完整安裝後，每個模組與接頭仍可接近。

模組化與獨立 FRL 常見問題

Festo 提供四種 MS 過濾調壓器尺寸，而 Parker 型錄同時列出二元件與三元件模組化組合（Festo MS 系列，2026；Parker Prep-Air II 型錄，2026）。產品差異說明，即使是簡短的 FRL 問題，也需要確切的功能組合與型號背景。

過濾調壓器可以算獨立 FRL 嗎？

它可以是獨立的空氣處理組合，但因為沒有油霧器，所以不是三功能 FRL。請在規格中寫明實際功能，不要只依賴 FRL 縮寫。過濾調壓器也可能屬於模組化系列，因此「獨立單元」還應說明預定的連接與替換方式。

模組化 FRL 的壓降一定比較低嗎？

不一定。壓力損失取決於流量、濾芯等級、調壓器設計、油霧器、閥件、接頭與測試條件。請在必要流量下比較完整組合曲線，再於機台峰值需求期間同步量測入口與出口壓力。共用接頭不保證損失低於所有獨立配置。

模組化 FRL 能建立多個壓力區嗎？

只有在具備文件化的分支配置與合適調壓器時才可以。同一串聯流路上的模組不會自動形成獨立的平行出口。請定義每個分支的流量、壓力、隔離行為，以及它對共用上游處理總成的影響。

系統帶壓時可以更換模組化 FRL 模組嗎？

不能只因為模組有快速接頭就這麼做。氣動能量可能在維修期間造成危險動作或元件彈出。請依機台風險評估與適用的能量控制程序，隔離氣源、控制儲存能量、排出受影響容積中的空氣、驗證安全狀態，並防止壓力重新累積。

哪一種架構的生命週期成本較低？

這取決於安裝工時、庫存備件、維修可達性、故障歷史、停機時間與未來變更。請在相同評估期間比較等效功能。模組化替換可能縮小單次維修範圍，而標準化獨立單元可能簡化庫存並縮短完整替換時間。
