Выбирайте модульный FRL, если машине нужна настраиваемая сборка подготовки воздуха, согласованные с семейством аксессуары или возможность изменить функции в будущем. Выбирайте автономную комбинацию, если задачи подготовки фиксированы, блок помещается в доступное пространство, а его замена или обслуживание как каталожной сборки приемлемы. Ни одна архитектура автоматически не будет дешевле, не даст меньших потерь и не окажется проще в обслуживании.
Полезное сравнение начинается с функций, а не с упаковки. Определите класс фильтрации, поведение регулятора, дренаж, изоляцию, плавный пуск или сброс, измерение, материал чаши и политику смазки. Затем сравните полные кривые расхода, монтажные размеры, доступ для обслуживания, совместимость соединителей и стратегию запасных частей в реальных рабочих условиях машины.
Ключевые выводы
- Термин «автономный» нужно определить: фиксированная комбинация отличается от отдельно обвязанных компонентов.
- Сравнивайте потери давления всей сборки при пиковом расходе, а не только размер порта.
- Модульные соединители упрощают конфигурацию, но безопасное обслуживание всё равно требует изоляции, сброса давления и проверки совместимости запасной детали.
В этом руководстве
- Определите сравнение до выбора оборудования
- Какие функции подготовки воздуха должны входить в сборку?
- Как рассчитать полный путь потока?
- Когда модульная упаковка оправдывает занимаемое пространство?
- Когда автономный блок будет более рациональным выбором?
- Доступ для обслуживания должен включать изоляцию энергии
- Как сравнивать стоимость жизненного цикла?
- RFQ и контрольный список ввода архитектуры FRL
- Часто задаваемые вопросы о модульных и автономных FRL
Определите сравнение до выбора оборудования
В каталоге SMC AC-D перечислены 5 модульных комбинаций подготовки воздуха, а доступные порты в зависимости от набора функций имеют размеры от 1/8 до 1 inch (веб-каталог SMC AC-D, дата обращения 2026-07-27). Этот диапазон показывает, почему «блок FRL» не означает одну фиксированную внутреннюю схему.
В спецификации используйте 3 названия архитектур:
- Модульная сервисная сборка — набор функциональных блоков одного семейства, соединённых фирменными корпусными соединителями, проставками или портовыми блоками. Модули можно выбрать и заказать как одну сборку, но каждое соединение входит в проверку давления и совместимости.
- Автономная комбинированная установка — фиксированная каталожная сборка, устанавливаемая как один элемент. Она может объединять фильтр-регулятор или фильтрацию, регулирование и дополнительную смазку. Внутренние сервисные детали всё равно могут быть заменяемыми.
- Отдельные компоненты с трубной обвязкой — самостоятельные фильтры, регуляторы, лубрикаторы или клапаны, соединённые ниппелями, трубками или фитингами. Это третья архитектура, а не другое название автономной комбинации.
В заголовке сравниваются модульные и автономные блоки, но в RFQ нужно указать, что именно означает «автономный». Иначе один поставщик предложит компактный фильтр-регулятор, а другой — 3 компонента с отдельной обвязкой. Обе заявки могут выглядеть соответствующими требованиям, пока не будут сравнены размеры, потери давления, запасные части и трудоёмкость монтажа.
Это решение по компоновке также отличается от места установки регулятора. Машина может использовать модульную входную сборку и при этом иметь отдельные регуляторы на выбранных ветвях. В отдельном руководстве о централизованном FRL и регулировании в точке потребления рассматривается вопрос зонирования давления.
Какие функции подготовки воздуха должны входить в сборку?
Festo указывает, что его фильтр-регулятор MS может устанавливаться как модуль сервисного блока и предлагает 4 размера в широком диапазоне расходов (серия Festo MS, дата обращения 2026-07-27). Размер и модульность — отдельные решения; сначала выберите только те функции, которые действительно нужны машине.
Начинайте с требований к качеству воздуха и управлению:
| Требуемая функция | Данные для выбора | Распространённая ошибка в спецификации |
|---|---|---|
| Фильтрация частиц | Целевой показатель в точке потребления, класс элемента, кривая расхода, предел перепада давления | Выбор самого тонкого элемента без учёта загрузки и потерь давления |
| Отделение крупной жидкости | Состояние влаги на входе, тип дренажа, вместимость чаши, ориентация монтажа | Ожидание, что локальная чаша заменит правильно подобранный осушитель |
| Регулирование давления | Диапазоны входа и выхода, разгружающее поведение, расходная характеристика, фиксация настройки | Выбор по размеру порта и статической уставке |
| Смазка | Руководство на оборудование после блока, тип масла, минимальный расход, ограничения по загрязнению | Считать лубрикатор обязательным в каждом FRL |
| Безопасная изоляция и сброс | Проект контроля энергии на площадке, пропускная способность сброса, возможность запирания, проверка остаточного давления | Называть ручку отсечки процедурой изоляции энергии |
| Плавный пуск | Риск повторного запуска машины, допустимый подъём давления, расход и поведение клапана сброса | Предполагать, что одна скорость подъёма подходит каждой группе приводов |
| Измерение давления или расхода | Диапазон, точность, место, выходной сигнал, логика тревоги | Добавлять датчик без определения решения, которое он поддерживает |
Лубрикатор входит в сборку только тогда, когда все обслуживаемые этим масляным туманом устройства и процессы его допускают. Клапанам и цилиндрам с заводской смазкой непрерывная подача масла может быть не нужна, а процессы окраски, чистого или пищевого контакта и измерения могут её запрещать. После подачи масла в ветвь его удаление бывает сложным.
Руководство по функциям и надёжности FRL подробнее объясняет фильтрацию, регулирование, смазку и подбор размеров. Если выбор стоит между отделением жидкости и контролем мелкого аэрозоля, используйте отдельное сравнение водоотделителя и коалесцентного фильтра.
Как рассчитать полный путь потока?
Parker указывает расход фильтра при входном давлении 90 psig и перепаде давления 5 psig, тогда как для нескольких регуляторов используются условия: вход 100 psig, уставка без расхода 90 psig и перепад давления 10 psig (каталог Parker Prep-Air II, 2026). Значение расхода имеет смысл только вместе с условиями испытаний. Проверяйте сборку как один путь потока.
Проверяйте полную сборку при пиковом одновременном потреблении. Модульный стек может содержать фильтр, коалесцентный элемент, регулятор, лубрикатор, запорный клапан, клапан плавного пуска, блок датчиков и несколько соединителей. Самый маленький или ограничивающий элемент может определить доступный расход, даже если у всех корпусов одна номинальная резьба порта.
Измерьте или запросите полные потери давления сборки при требуемом расходе:
ΔPassembly(Q) = Pin(Q) − Pout(Q)Здесь ΔPassembly — потеря давления на установленной сборке подготовки воздуха, Q — указанный расход при согласованных опорных условиях, а Pin и Pout — синхронные давления во время этого расхода. Если доступна кривая комбинации производителя, используйте её, а затем проверьте установленный результат в реальном цикле машины.
Размер порта — это размер присоединения, а не показатель производительности. Два изделия с портом 1/2 inch могут иметь разные внутренние каналы, фильтрующие материалы, седла клапанов, пружины и соединители. Важна также просадка регулятора. Например, давление на выходе, правильно настроенное при нулевом расходе, может упасть при зажиме, быстром ходе цилиндра или продувке.
Калькулятор перепада давления может оценить потери в прямой трубе и фитингах. Он не моделирует внутренний фильтрующий элемент FRL или характеристику регулятора, поэтому остаётся вспомогательным инструментом, а не главным калькулятором статьи. Для соотношений расхода на уровне компонентов см. руководство по перепаду давления на пневматическом клапане.
Когда модульная упаковка оправдывает занимаемое пространство?
Parker перечисляет модульные комбинации из 2 и 3 блоков, а его каталог портовых блоков охватывает соединения NPT и BSPP от 1/4 до 3/4 inch в зависимости от серии (каталог Parker Prep-Air II, 2026, стр. E47–E50). Ценность модульной системы создаёт документированный интерфейс семейства, а не внешний вид.
Модульная сборка особенно подходит, когда:
- набор функций включает больше, чем базовый фильтр-регулятор;
- в корпусе нужна компактная поддерживаемая сборка с согласованными размерами корпусов;
- производитель предлагает требуемые модули отсечки, плавного пуска, датчика, ответвления или коалесценции;
- в течение срока службы машины одному модулю, вероятно, потребуется другая спецификация;
- сервисные комплекты и сменные модули есть на складе для точного семейства и поколения;
- система монтажа и соединителей обеспечивает безопасный доступ после установки окружающего оборудования.
Не предполагайте, что любой модуль того же размера можно позже вставить в сборку. Геометрия соединителя, способ уплотнения, направление потока, ширина корпуса, поколение, номинал давления и совместимость аксессуаров могут меняться даже внутри одного бренда. Новый модуль также может увеличить общую длину, массу, потери давления или требования к опоре.
Для нескольких зон давления нужна разветвлённая конструкция. SMC AR□M(K)-D — специальный регулятор с общей подачей, который соединяется с комбинациями AC-D и подаёт разное давление в несколько воздушных линий (модульный регулятор SMC с общей подачей, дата обращения 2026-07-27). Последовательное соединение обычных регуляторов не создаёт независимых параллельных зон.
Резервируйте отдельно физическую и пневматическую возможность расширения. Свободное место на DIN-рейке не доказывает, что установленный фильтр, запорный клапан или ветвь подачи пропустят расход нового модуля. И наоборот, неиспользуемая пропускная способность не означает, что в корпусе хватит места для снятия чаши или разблокировки корпусного соединителя.
Когда автономный блок будет более рациональным выбором?

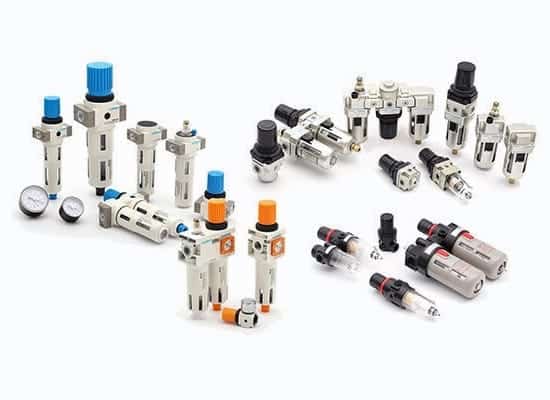

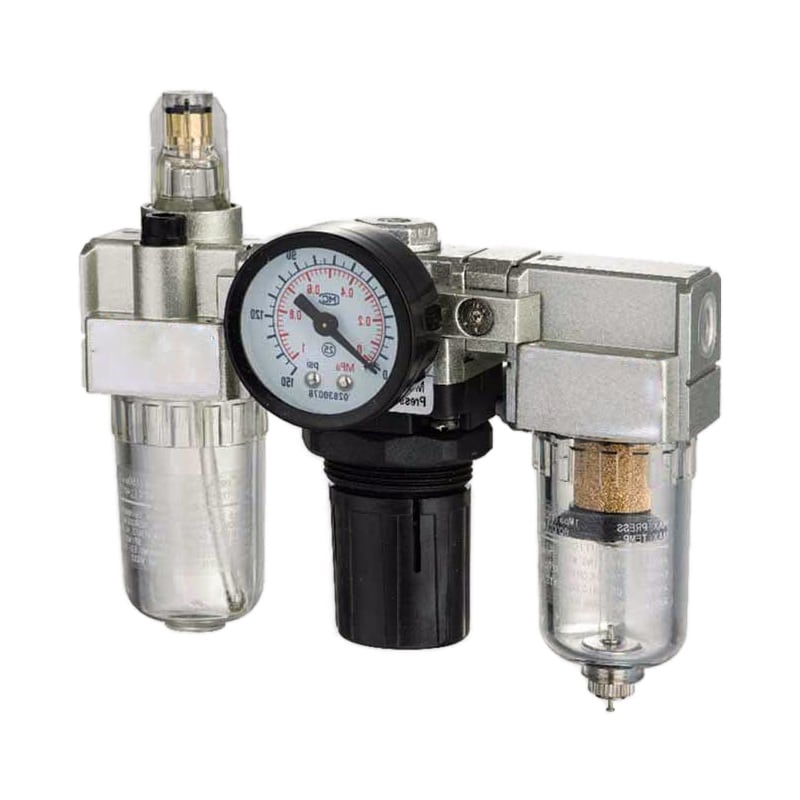

Семейство SMC AC-D включает комбинации от фильтра-регулятора с лубрикатором до фильтра-регулятора с фильтром масляного тумана; некоторые конфигурации доступны с портами от 1/8 до 1 inch (веб-каталог SMC AC-D, дата обращения 2026-07-27). Фиксированная комбинация всё равно может выполнять несколько функций подготовки без необходимости будущей перенастройки.
Автономная комбинация часто рациональнее, если у машины одна стабильная спецификация воздуха, один установленный диапазон расхода и понятная стратегия прямой замены. Она сокращает число решений при выборе и устраняет планирование расширения по семейству. Это преимущество реально только тогда, когда кривая расхода всей установки, монтаж, дренажи, чаши, манометр и ремонтные детали соответствуют приложению.
Выбирайте фиксированную комбинацию, если:
- требуемый набор функций вряд ли изменится;
- проверенный каталожный код можно стандартизировать на нескольких машинах;
- блок помещается по центрам труб и в зоне обслуживания без переходников;
- поставщик поддерживает ожидаемый ремонт фильтра, чаши, дренажа, манометра и регулятора;
- полная замена сборки приемлема, если внутренний ремонт недоступен;
- испытания установленных потерь давления и давления на выходе проходят при пиковом потреблении.
В других случаях предпочтительны отдельные компоненты. Например, для большого магистрального фильтра может потребоваться корпус другого размера, чем для прецизионного регулятора, или дренаж нужно расположить вдали от панели управления. Отдельная трубная обвязка решает такие ограничения, но каждый дополнительный стык, кронштейн и неподдерживаемая масса должны входить в план монтажа и проверки утечек.
Простое не значит дешёвое. Фиксированный блок, который при каждой замене требует переделки труб, за срок службы может обойтись дороже модульной сборки с соединителями на складе. И наоборот, модульное семейство с фирменными деталями и без местного запаса может чрезмерно привязать простую машину к одной цепочке поставок.
Доступ для обслуживания должен включать изоляцию энергии
29 CFR 1910.147 OSHA рассматривает опасную энергию при обслуживании, включая пневматическую энергию, и требует от работодателей установить применимые процедуры контроля и обучения (OSHA: контроль опасной энергии, дата обращения 2026-07-27). Съёмная чаша или корпусной соединитель не дают разрешения обслуживать находящийся под давлением FRL.
Проектируйте зону обслуживания по реальной операции. Технику может понадобиться место под чашей, вокруг дренажной трубки, за манометром или рядом с разблокировкой соединителя. Проверьте, можно ли снять модуль, не затрагивая соседнюю проводку, клапаны, ограждения или конструкционные кронштейны.
Определяющими остаются оценка риска машины и процедура площадки. Обычная последовательность обслуживания обычно требует заданной точки изоляции, замка или эквивалентного средства контроля, где это необходимо, сброса давления после точки изоляции, проверки безопасного остаточного давления и контроля любой нагрузки, которую обычно поддерживает пневматическое давление. Нужно также предотвратить повторное накопление давления через другую ветвь.
Не обещайте «горячую замену», если в системе нет специально спроектированной схемы изоляции и байпаса, процедура которой защищает работника и сохраняет требуемую подготовку воздуха. Даже тогда этот термин должен описывать утверждённую возможность системы, а не обычный модульный соединитель.
Пороги обслуживания должны основываться на фактах. Записывайте перепад давления фильтра, поведение давления регулятора на выходе в потоке, работу дренажа, состояние чаши и загрязнение после блока. Руководство по диагностике надёжности FRL даёт последовательность измерений для отделения общих отказов подготовки воздуха от локальных отказов клапана или привода.
Как сравнивать стоимость жизненного цикла?
В каталогах Parker есть модульные и соединённые короткими ниппелями комбинации из 2 и 3 блоков, а также ремонтные и сервисные комплекты для многих отдельных компонентов (каталог Parker Prep-Air II, 2026). Поэтому одна только упаковка не определяет, потребует ли отказ одной детали замены всей установки.
Стройте сравнение стоимости по модели обслуживания на площадке:
Clife = Cpurchase + Cinstall + Cspares + Cservice + Cdowntime + CchangeЗдесь Clife — оценённая стоимость жизненного цикла за заданный период. Слагаемые включают исходное оборудование, монтаж, складские запасы, плановое и аварийное обслуживание, подтверждённый простой и будущую модификацию. Для обеих архитектур используйте одинаковый период, ставку труда, основу расчёта простоя и производственный масштаб.
| Статья затрат | Какие данные собрать | Почему важна архитектура |
|---|---|---|
| Покупка | Сопоставимые предложения с одинаковыми функциями и номиналами | Модульные соединители и аксессуары могут быть отдельными позициями |
| Монтаж | Фитинги, опоры, работы на панели, часы сборки и ввода | Фиксированная комбинация может поступать готовой к установке |
| Запасные части | Утверждённые складские детали и их стоимость хранения | Модульное семейство может уменьшить объём одной замены, но увеличить число SKU |
| Обслуживание | Время операции от изоляции до проверенного запуска | Доступ может иметь большее значение, чем тип соединителя |
| Простой | Подтверждённое влияние обслуживания на выпуск продукции машины | Параллельная изоляция или запасная сборка могут изменить время восстановления |
| Будущие изменения | Известные сценарии расширения и требуемая повторная проверка | Модульные интерфейсы помогают только в пределах документированной совместимости и мощности |
По нашему опыту проверки приложений, решающей строкой часто оказывается не цена покупки. Важно, может ли обслуживание найти одну утверждённую замену, безопасно изолировать машину, добраться до отказавшего элемента и восстановить документированные настройки без переделки труб. Зафиксируйте эти шаги до того, как назначать преимущество по стоимости.
Не придумывайте проценты экономии. Модульная сборка может снизить стоимость обслуживания одной машины и увеличить стоимость запасов другой. Используйте данные покупок, часы обслуживания, фактический простой и сведения о складировании у поставщика. Если эффект нельзя связать с одной из этих записей, оставьте его качественным.
RFQ и контрольный список ввода архитектуры FRL
Пять комбинаций функций AC-D и диапазон портов от 1/8 до 1 inch в SMC показывают, сколько деталей может скрывать одно название семейства (веб-каталог SMC AC-D, дата обращения 2026-07-27). Воспроизводимое коммерческое предложение требует полной спецификации функций, расхода, присоединения, среды, обслуживания и приёмки.
Укажите в RFQ:
- требуемую фильтрацию и целевой показатель качества воздуха в заданной точке измерения;
- диапазоны входа и выхода регулятора, требование по разгрузке, пиковый расход и допустимую просадку;
- необходимость лубрикатора или явную политику отсутствия масла после блока;
- нормальный, минимальный и пиковый одновременный расход с опорными условиями;
- максимально допустимые потери давления всей сборки;
- резьбу порта, размер трубки, направление потока и доступное монтажное пространство;
- материал чаши, защиту, тип дренажа, трассу слива и совместимость с окружающей средой;
- функции отсечки, сброса, плавного пуска, манометра, датчика и ответвления;
- требования к семейству модулей, размеру корпуса, поколению, соединителю и проставке;
- фильтрующие элементы, уплотнения, чаши, дренажи, манометры и сервисные комплекты регулятора для запаса;
- изоляцию, сброс давления, зазор для снятия и процедуру повторного запуска;
- требуемые чертежи, кривые расхода, данные материалов, руководства и запись выбора.
Проводите ввод выбранного блока в условиях производственного цикла. Записывайте давление на входе и выходе при пиковом потреблении, восстановление давления регулятора, работу дренажа, утечки, выходы датчиков и состояние давления после изоляции и сброса. Подтвердите, что каждый модуль и соединитель остаются доступными после завершения окружающей панели.
Часто задаваемые вопросы о модульных и автономных FRL
Festo предлагает 4 размера фильтров-регуляторов MS, а Parker выпускает модульные комбинации из 2 и 3 блоков (серия Festo MS, 2026; каталог Parker Prep-Air II, 2026). Эти варианты изделий объясняют, почему даже короткие ответы о FRL требуют точного набора функций и контекста модели.
Является ли фильтр-регулятор автономным FRL?
Он может быть автономной комбинацией подготовки воздуха, но это не трёхфункциональный FRL, поскольку в нём нет лубрикатора. Называйте фактические функции, а не полагайтесь на сокращение FRL. Фильтр-регулятор также может входить в модульное семейство, поэтому слово «автономный» должно описывать предполагаемую схему присоединения и замены.
Всегда ли у модульного FRL меньше перепад давления?
Нет. Потери давления зависят от расхода, класса элемента, конструкции регулятора, лубрикатора, клапанов, соединителей и условий испытания. Сравните кривую полной комбинации при требуемом расходе, затем измерьте синхронные давления на входе и выходе при пиковом потреблении машины. Общее соединение не гарантирует меньших потерь по сравнению с любой автономной конструкцией.
Может ли один модульный FRL создать несколько зон давления?
Только при документированной разветвлённой схеме и подходящих регуляторах. Модули, соединённые в один последовательный путь потока, не создают независимых параллельных выходов. SMC использует специальный регулятор с общей подачей для нескольких воздушных линий. Определите расход, давление, поведение изоляции каждой ветви и её влияние на общую центральную подготовку.
Можно ли заменить модульный FRL под давлением?
Нельзя только потому, что у него есть быстроразъёмный соединитель. Пневматическая энергия может вызвать опасное движение или выбросить детали во время обслуживания. Следуйте оценке риска машины и применимой процедуре контроля энергии: изолируйте источник, контролируйте накопленную энергию, стравите соответствующий объём, проверьте безопасное состояние и не допускайте повторного накопления давления.
Какая архитектура имеет меньшую стоимость жизненного цикла?
Это зависит от трудоёмкости монтажа, складских запасов, доступа для обслуживания, истории отказов, простоя и будущих изменений. Сравнивайте эквивалентные функции за один и тот же период оценки. Модульная замена может уменьшить объём одного ремонта, а стандартизованный автономный блок — упростить склад и сократить время полной замены.
