Elija un FRL modular cuando la máquina necesite un conjunto de preparación de aire configurable, accesorios compatibles con la misma familia o cambios de función futuros. Elija una combinación independiente cuando las funciones de tratamiento estén fijadas, la unidad quepa en el espacio disponible y sea aceptable sustituir o mantener ese conjunto de catálogo. Ninguna arquitectura es automáticamente más económica, tiene menos pérdidas ni resulta más fácil de mantener.
La comparación útil comienza por la función, no por el formato. Defina el grado de filtración, el comportamiento del regulador, el drenaje, el aislamiento, la función de arranque suave o descarga, la sensorización, el material del vaso y la política de lubricación. Después compare las curvas de caudal completas, las dimensiones de montaje, el acceso para servicio, la compatibilidad de los conectores y la estrategia de repuestos en las condiciones reales de funcionamiento de la máquina.
Conclusiones clave
- Debe definirse qué significa «independiente»: una combinación fija es distinta de componentes conectados por tuberías separadas.
- Compare la pérdida de presión del conjunto completo con el caudal máximo, no solo el tamaño de la conexión.
- Los conectores modulares facilitan la configuración, pero un servicio seguro sigue exigiendo aislamiento, despresurización y compatibilidad verificada de los repuestos.
En esta guía
- Defina la comparación antes de seleccionar el equipo
- ¿Qué funciones de preparación del aire deben formar parte del conjunto?
- ¿Cómo debe dimensionar el recorrido completo del caudal?
- ¿Cuándo justifica el formato modular el espacio que ocupa?
- ¿Cuándo es más conveniente una unidad independiente?
- El acceso para mantenimiento debe incluir el aislamiento de energía
- ¿Cómo debe comparar el coste del ciclo de vida?
- Lista de comprobación de RFQ y puesta en servicio de la arquitectura FRL
- Preguntas frecuentes sobre FRL modulares e independientes
Defina la comparación antes de seleccionar el equipo
El catálogo AC-D de SMC enumera cinco combinaciones modulares de preparación de aire, con conexiones disponibles de 1/8 a 1 pulgada según el conjunto de funciones (Catálogo web AC-D de SMC, consultado el 27-07-2026). Ese rango demuestra por qué «unidad FRL» no describe una única configuración interna fija.
Utilice tres denominaciones de arquitectura en la especificación:
- Un conjunto modular de unidades de servicio es un conjunto de bloques funcionales de la misma familia unidos mediante los conectores de cuerpo, separadores o bloques de conexión del fabricante. Los módulos pueden seleccionarse y pedirse como un solo conjunto, pero cada interfaz sigue formando parte de la comprobación de presión y ajuste.
- Una unidad de combinación independiente es un conjunto fijo de catálogo que se instala como un solo elemento. Puede integrar un filtro-regulador o combinar filtración, regulación y lubricación opcional. Sus piezas internas de servicio aún pueden ser reemplazables.
- Una disposición de componentes conectados por tuberías independientes se compone de filtros, reguladores, lubricadores o válvulas individuales conectados mediante niples, tubos o racores. Esta es una tercera arquitectura, no otro nombre para una combinación independiente.
El título compara unidades modulares e independientes, pero el RFQ debe indicar qué significado de «independiente» se aplica. De lo contrario, un proveedor puede cotizar un filtro-regulador compacto y otro tres componentes conectados por tuberías separadas. Ambas propuestas pueden parecer conformes hasta que se comparen las dimensiones, la pérdida de presión, las piezas de servicio y la mano de obra de instalación.
Esta decisión de formato también es distinta de la ubicación del regulador. Una máquina puede utilizar un conjunto de entrada modular y añadir reguladores de rama seleccionados. La guía independiente sobre FRL centralizado frente a regulación en el punto de uso aborda esa cuestión de las zonas de presión.
¿Qué funciones de preparación del aire deben formar parte del conjunto?
Festo indica que su filtro-regulador MS puede instalarse como módulo de unidad de servicio y ofrece cuatro tamaños en un amplio rango de caudal (Serie MS de Festo, consultado el 27-07-2026). El tamaño y la modularidad son decisiones separadas; primero seleccione solo las funciones que la máquina realmente necesita.
Comience por los requisitos de calidad del aire y control:
| Función requerida | Evidencia de selección | Error habitual de especificación |
|---|---|---|
| Filtración de partículas | Objetivo de pureza en el punto de uso, grado del elemento, curva de caudal y límite de presión diferencial | Seleccionar el elemento más fino sin tener en cuenta la carga de suciedad ni la pérdida de presión |
| Separación de líquidos a granel | Condición de humedad de entrada, tipo de drenaje, capacidad del vaso y orientación de instalación | Esperar que un vaso local sustituya a un secador correctamente dimensionado |
| Regulación de presión | Rango de entrada, rango de salida, comportamiento de descarga, característica de caudal y bloqueo del ajuste | Seleccionar por el tamaño de la conexión y la consigna estática |
| Lubricación | Manual de los equipos aguas abajo, tipo de aceite, caudal mínimo y restricciones de contaminación | Tratar el lubricador como obligatorio en todos los FRL |
| Aislamiento y descarga seguros | Diseño del control de energía del emplazamiento, capacidad de descarga, posibilidad de bloqueo y comprobación de presión residual | Llamar procedimiento de aislamiento de energía a un mando de cierre |
| Arranque suave | Riesgo de rearranque de la máquina, rampa de presión permitida, caudal de la válvula y comportamiento de descarga | Suponer que una sola velocidad de rampa sirve para todos los grupos de actuadores |
| Sensado de presión o caudal | Rango de medición, exactitud, ubicación, salida y lógica de alarma | Añadir un sensor sin definir la decisión que debe respaldar |
El lubricador solo debe formar parte del conjunto cuando todos los dispositivos y procesos aguas abajo atendidos por esa niebla de aceite lo permitan. Las válvulas y cilindros lubricados de fábrica quizá no necesiten aceite continuo, mientras que las aplicaciones de pintura, limpias, de contacto alimentario o de sensorización pueden prohibirlo. Una vez introducido el aceite en una rama, retirarlo después puede ser difícil.
La guía sobre funciones y fiabilidad de los FRL explica con más detalle la filtración, la regulación, la lubricación y el dimensionamiento. Si la elección es entre separación de líquidos y control de aerosoles finos, utilice la comparación independiente de separadores de agua y filtros coalescentes.
¿Cómo debe dimensionar el recorrido completo del caudal?
Parker informa del caudal del filtro con una entrada de 90 psig y una caída de presión de 5 psig, mientras que varias especificaciones de reguladores utilizan una entrada de 100 psig, una consigna sin caudal de 90 psig y una caída de presión de 10 psig (Catálogo Prep-Air II de Parker, 2026). Un valor de caudal solo es significativo junto con sus condiciones de ensayo. Pruebe el conjunto como un único recorrido de caudal.
Compruebe el conjunto completo con la demanda simultánea máxima. Un conjunto modular puede contener un filtro, un coalescente, un regulador, un lubricador, una válvula de cierre, una válvula de arranque suave, un bloque de sensores y varios conectores. El elemento más pequeño o restrictivo puede controlar el caudal disponible aunque todos los cuerpos tengan la misma rosca nominal de conexión.
Mida u obtenga la pérdida de presión del conjunto completo con el caudal requerido:
Aquí, es la pérdida de presión en el conjunto de preparación de aire instalado, es el caudal indicado en condiciones de referencia coherentes, y y son las presiones sincronizadas durante ese caudal. Utilice la curva de la combinación del fabricante cuando esté disponible y verifique después el resultado instalado durante el ciclo real de la máquina.
El tamaño de la conexión es una dimensión de conexión, no una capacidad nominal. Dos productos de 1/2 pulgada pueden utilizar pasos internos, medios filtrantes, asientos de válvula, muelles y conectores distintos. También importa la caída de presión del regulador con el caudal. Por ejemplo, una salida ajustada correctamente sin caudal puede caer durante una sujeción, una carrera rápida del cilindro o un soplado.
La Calculadora de caída de presión puede estimar la pérdida en tubería recta y racores. No modela el elemento filtrante interno del FRL ni la característica del regulador, por lo que es una ayuda complementaria y no la calculadora principal del artículo. Para las relaciones de caudal a nivel de componente, consulte la guía sobre la caída de presión en válvulas neumáticas.
¿Cuándo justifica el formato modular el espacio que ocupa?
Parker enumera combinaciones modulares de dos y tres unidades, y su catálogo de bloques de conexión cubre conexiones NPT y BSPP de 1/4 a 3/4 de pulgada según la serie (Catálogo Prep-Air II de Parker, 2026, págs. E47-E50). El valor modular procede de una interfaz de familia documentada, no solo de la apariencia.
Un conjunto modular es un candidato sólido cuando:
- el conjunto de funciones incluye algo más que un filtro-regulador básico;
- la envolvente necesita un conjunto compacto y soportado con tamaños de cuerpo uniformes;
- el fabricante ofrece los módulos de cierre, arranque suave, sensorización, derivación o coalescencia necesarios;
- es probable que un módulo necesite una especificación diferente durante la vida de la máquina;
- hay existencias de kits de servicio y módulos de sustitución para la familia y generación exactas;
- el sistema de montaje y conectores permite un acceso seguro después de instalar el equipo circundante.
No suponga que más adelante podrá insertar cualquier módulo del mismo tamaño. La geometría del conector, el método de sellado, la dirección del caudal, el ancho del cuerpo, la generación, la presión nominal y el ajuste de los accesorios pueden cambiar dentro de una misma marca. Un módulo nuevo también puede aumentar la longitud total, el peso, la pérdida de presión o las necesidades de soporte.

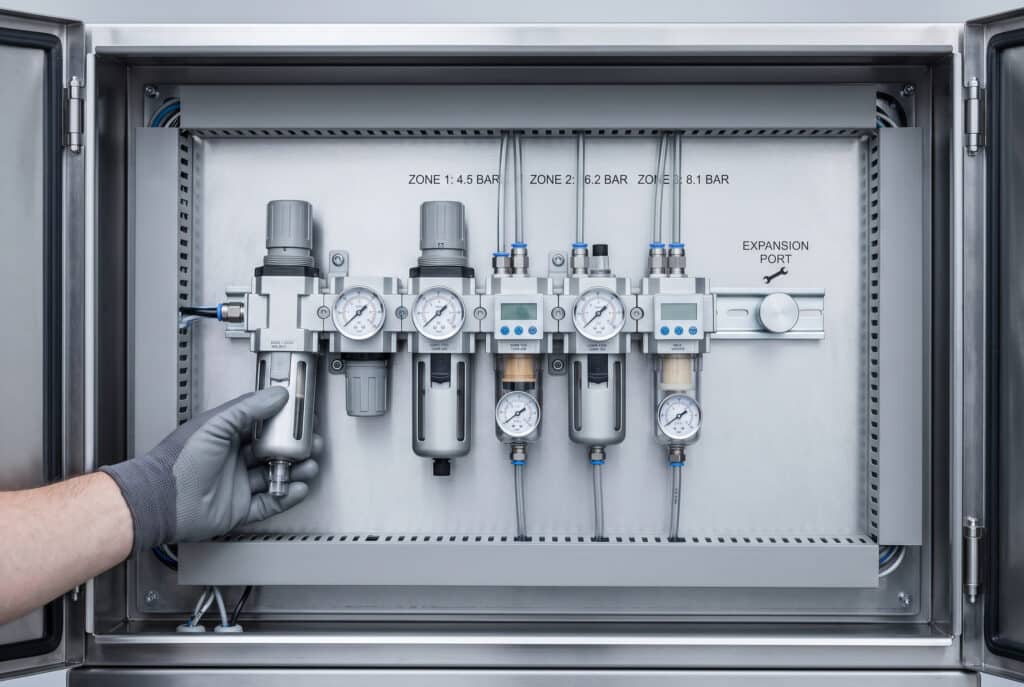

Las zonas de presión múltiples requieren un diseño con derivaciones. El AR□M(K)-D de SMC es un regulador específico de alimentación común que se conecta con combinaciones AC-D y suministra presiones diferentes a varias líneas de aire (Regulador modular de alimentación común de SMC, consultado el 27-07-2026). Apilar reguladores ordinarios en serie no crea zonas paralelas independientes.
Reserve por separado la capacidad de expansión física y neumática. Un espacio vacío en el carril DIN no demuestra que el filtro, la válvula de cierre o la rama de alimentación existentes puedan transportar el caudal de otro módulo. Del mismo modo, una capacidad de caudal no utilizada no demuestra que la envolvente tenga espacio para retirar un vaso o liberar un conector de cuerpo.

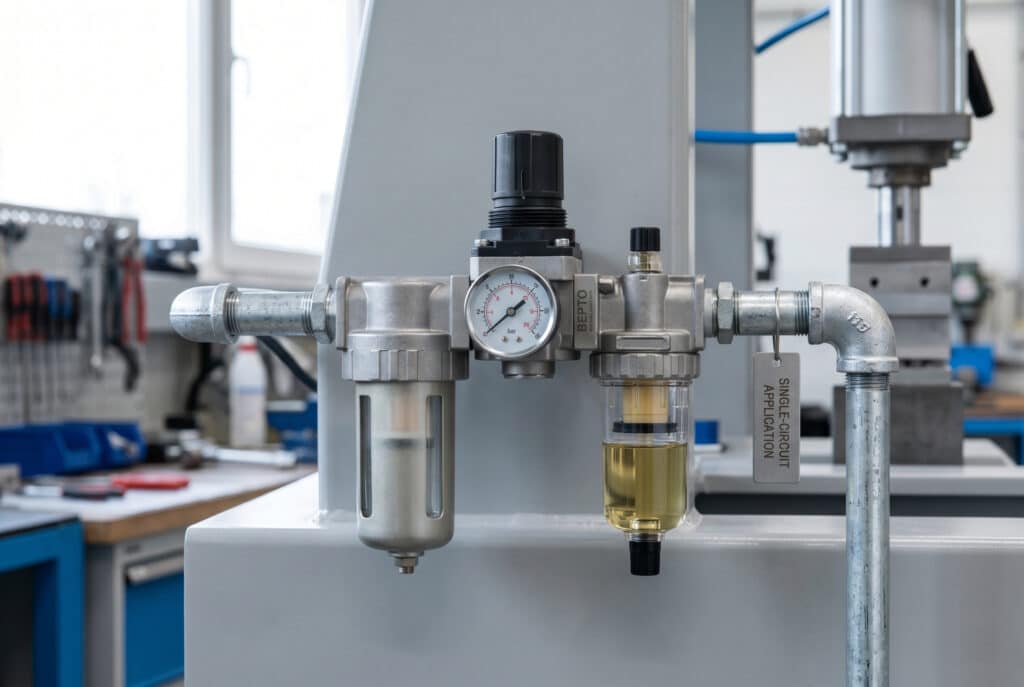

¿Cuándo es más conveniente una unidad independiente?
La familia AC-D de SMC incluye combinaciones desde filtro-regulador más lubricador hasta filtro-regulador más separador de niebla, con algunas configuraciones disponibles con conexiones de 1/8 a 1 pulgada (Catálogo web AC-D de SMC, consultado el 27-07-2026). Una combinación fija puede seguir proporcionando varias funciones de tratamiento sin exigir una reconfiguración futura.
Una combinación independiente suele ser más conveniente cuando la máquina tiene una especificación de aire estable, un rango de caudal definido y una estrategia de sustitución directa. Puede reducir las decisiones de selección y eliminar la planificación de expansión específica de la familia. Esa ventaja solo es real cuando la curva de caudal, el montaje, los drenajes, los vasos, el manómetro y las piezas de reparación del conjunto completo se ajustan a la aplicación.
Elija la combinación fija cuando:
- sea poco probable que cambie el conjunto de funciones requerido;
- un código de catálogo validado pueda estandarizarse en varias máquinas;
- la unidad encaje en los ejes de tubería y el espacio de servicio sin adaptadores;
- el proveedor respalde las reparaciones previstas de filtro, vaso, drenaje, manómetro y regulador;
- sea aceptable sustituir el conjunto completo si no está disponible una reparación interna;
- las pruebas instaladas de pérdida de presión y presión de salida superen la demanda máxima.
Los componentes discretos son preferibles en otro conjunto de casos. Por ejemplo, un filtro grande de línea principal puede necesitar un tamaño de cuerpo distinto al de un regulador de precisión, o el drenaje puede tener que situarse lejos del panel de control. Los componentes conectados por tuberías separadas pueden resolver esas limitaciones, pero cada unión, soporte y masa sin apoyo añadidos deben incluirse en el plan de instalación y en las comprobaciones de fugas.
Simple no significa barato. Una unidad fija que obligue a modificar las tuberías en cada sustitución puede costar más durante su vida útil que un conjunto modular con conectores disponibles en stock. Por el contrario, una familia modular con piezas propietarias y sin existencias locales puede hacer que una máquina básica dependa demasiado de una sola cadena de suministro.
El acceso para mantenimiento debe incluir el aislamiento de energía
La norma OSHA 29 CFR 1910.147 aborda la energía peligrosa durante el mantenimiento, incluida la energía neumática, y exige a los empleadores establecer procedimientos de control y formación aplicables (Control de la energía peligrosa de OSHA, consultado el 27-07-2026). Un vaso desmontable o un conector de cuerpo no autorizan a realizar el servicio de un FRL presurizado.
Diseñe el espacio de servicio en torno a la tarea real. El técnico puede necesitar espacio debajo de un vaso, alrededor de un tubo de drenaje, detrás de un manómetro o junto al desbloqueo de un conector. Compruebe si el módulo puede retirarse sin alterar el cableado, las válvulas, las protecciones o los soportes estructurales adyacentes.
La evaluación de riesgos de la máquina y el procedimiento del emplazamiento siguen siendo determinantes. Una secuencia normal de servicio suele necesitar un punto de aislamiento definido, un bloqueo o control equivalente cuando sea necesario, descarga aguas abajo, verificación de que la presión residual es segura y control de cualquier carga que normalmente sostenga la presión neumática. También debe impedirse la reacumulación a través de otra rama.
No prometa un «hot swap» salvo que el sistema incluya una disposición de aislamiento y bypass diseñada específicamente, cuyo procedimiento proteja al trabajador y mantenga el tratamiento de aire requerido. Incluso entonces, el término debe describir la capacidad aprobada del sistema, no un conector de módulo ordinario.
Los disparadores de mantenimiento deben basarse en evidencias. Registre la presión diferencial del filtro, el comportamiento de salida del regulador durante el caudal, el funcionamiento del drenaje, el estado del vaso y la contaminación encontrada aguas abajo. La guía de diagnóstico de la fiabilidad de los FRL proporciona una secuencia de medición para separar las averías compartidas de preparación de aire de las averías locales de válvulas o actuadores.

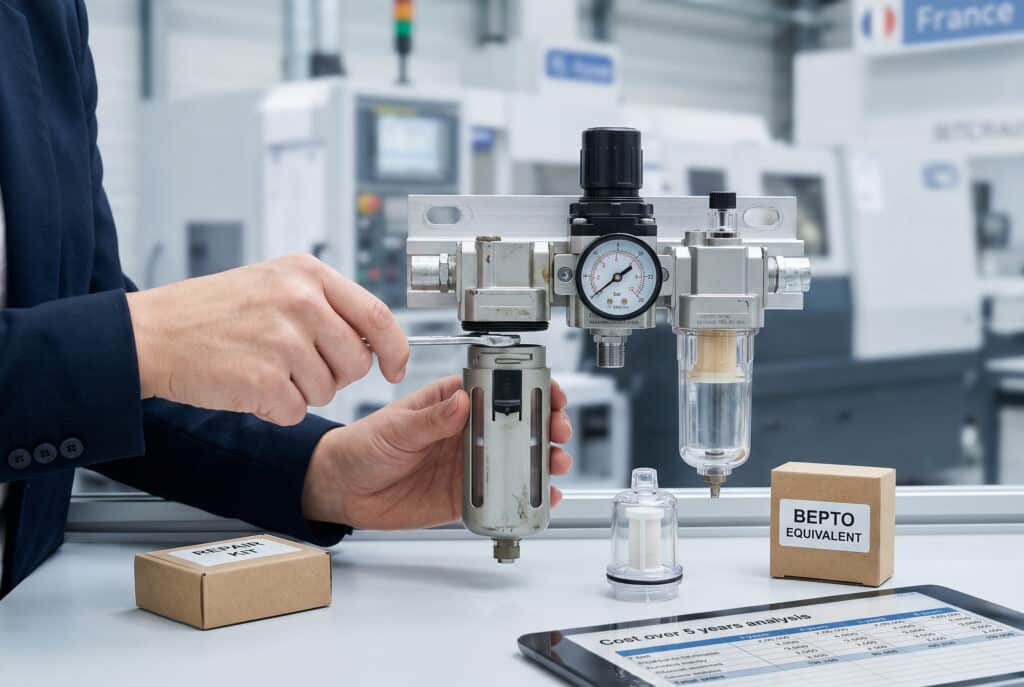

¿Cómo debe comparar el coste del ciclo de vida?
Parker cataloga combinaciones modulares y combinaciones de dos y tres unidades unidas con niples cortos, junto con kits de reparación y servicio para muchos de los componentes individuales (Catálogo Prep-Air II de Parker, 2026). Por tanto, el formato por sí solo no determina si una pieza averiada exige sustituir el conjunto completo.
Construya la comparación de costes a partir del modelo de servicio del emplazamiento:
Aquí, es el coste del ciclo de vida evaluado durante un periodo definido. Los términos incluyen el equipo inicial, la instalación, los repuestos almacenados, el servicio planificado y correctivo, el tiempo de inactividad verificado y las modificaciones futuras. Utilice el mismo periodo, tarifa de mano de obra, base de tiempo de inactividad y alcance de producción para ambas arquitecturas.
| Partida de coste | Evidencia que debe recopilarse | Por qué importa la arquitectura |
|---|---|---|
| Compra | Ofertas comparables con las mismas funciones y especificaciones | Los conectores y accesorios modulares pueden figurar como partidas separadas |
| Instalación | Racores, soportes, trabajos de panel, montaje y horas de puesta en servicio | Una combinación fija puede llegar lista para montar |
| Repuestos | Piezas aprobadas en stock y valor del inventario | Una familia modular puede reducir el alcance de la sustitución, pero aumentar el número de SKU |
| Servicio | Tiempo de la tarea desde el aislamiento hasta el rearranque verificado | El acceso puede importar más que el tipo de conector |
| Tiempo de inactividad | Impacto de producción confirmado para la máquina intervenida | El aislamiento en paralelo o un repuesto en stock pueden cambiar el tiempo de restablecimiento |
| Cambio futuro | Escenarios de expansión conocidos y nueva validación necesaria | Las interfaces modulares solo ayudan dentro de la compatibilidad y capacidad documentadas |
En nuestra experiencia revisando aplicaciones, la cuestión decisiva a menudo no es el precio de compra. Es si mantenimiento puede identificar un repuesto aprobado, aislar la máquina de forma segura, acceder al elemento averiado y restaurar los ajustes documentados sin reconstruir las tuberías. Registre esos pasos antes de atribuir una ventaja de coste.
Evite porcentajes de ahorro inventados. Un conjunto modular puede reducir el coste de servicio en una máquina y aumentar el coste de inventario en otra. Utilice registros de compra, horas de mantenimiento, tiempo de inactividad real y datos de existencias del proveedor. Si un beneficio no puede vincularse a uno de esos registros, manténgalo en términos cualitativos.
Lista de comprobación de RFQ y puesta en servicio de la arquitectura FRL
Las cinco combinaciones de funciones AC-D de SMC y su rango de conexiones de 1/8 a 1 pulgada ilustran cuánto detalle puede ocultar el nombre de una familia (Catálogo web AC-D de SMC, consultado el 27-07-2026). Una cotización reproducible necesita la especificación completa de funciones, caudal, conexiones, entorno, servicio y aceptación.
Proporcione estos campos en el RFQ:
- filtración requerida y objetivo de calidad del aire suministrado en un punto de medición definido;
- rango de entrada del regulador, rango de salida, requisito de descarga, caudal máximo y caída admisible;
- necesidad de lubricador o política explícita de ausencia de aceite aguas abajo;
- caudal simultáneo normal, mínimo y máximo con las condiciones de referencia;
- pérdida de presión máxima permitida para el conjunto completo;
- rosca de conexión, tamaño del tubo, dirección del caudal y espacio de montaje disponible;
- material del vaso, protección, tipo de drenaje, recorrido del drenaje y compatibilidad ambiental;
- funciones de cierre, descarga, arranque suave, manómetro, sensorización y derivación;
- familia modular, tamaño de cuerpo, generación, conectores y requisitos de separadores;
- elementos filtrantes, juntas, vasos, drenajes, manómetros y kits de servicio del regulador que deben mantenerse en stock;
- aislamiento, despresurización, espacio de retirada y procedimiento de rearranque;
- planos requeridos, curvas de caudal, datos de materiales, manuales y registro de selección.
Ponga en servicio la unidad seleccionada durante el ciclo de producción. Registre la presión de entrada y salida con la demanda máxima, la recuperación del regulador, el funcionamiento del drenaje, las fugas, las salidas de los sensores y el estado de presión después del aislamiento y la descarga. Confirme que todos los módulos y conectores siguen siendo accesibles con el panel circundante terminado.
Preguntas frecuentes sobre FRL modulares e independientes
Festo ofrece cuatro tamaños de filtro-regulador MS, mientras que Parker cataloga combinaciones modulares de dos y tres unidades (Serie MS de Festo, 2026; Catálogo Prep-Air II de Parker, 2026). Estas variaciones de producto explican por qué incluso una respuesta breve sobre FRL necesita un conjunto exacto de funciones y el contexto del modelo.
¿Es un filtro-regulador un FRL independiente?
Puede ser una combinación independiente de preparación de aire, pero no es un FRL de tres funciones porque no tiene lubricador. Indique las funciones reales en lugar de basarse en la abreviatura FRL. Un filtro-regulador también puede pertenecer a una familia modular, por lo que «independiente» debe describir la arquitectura prevista de conexión y sustitución.
¿Un FRL modular siempre tiene menos pérdida de presión?
No. La pérdida de presión depende del caudal, el grado del elemento, el diseño del regulador, el lubricador, las válvulas, los conectores y las condiciones de ensayo. Compare la curva de la combinación completa con el caudal requerido y mida después la presión sincronizada de entrada y salida durante la demanda máxima de la máquina. Un conector compartido no garantiza menos pérdidas que cualquier diseño independiente.
¿Puede un FRL modular crear varias zonas de presión?
Solo con una disposición de derivaciones documentada y reguladores adecuados. Los módulos conectados en un único recorrido de caudal en serie no crean salidas paralelas independientes. SMC utiliza un regulador específico de alimentación común para varias líneas de aire. Defina el caudal, la presión, el comportamiento del aislamiento y el efecto sobre el conjunto común de tratamiento aguas arriba de cada rama.
¿Puede sustituirse un módulo de FRL modular mientras el sistema está presurizado?
No, no solo porque tenga un conector rápido. La energía neumática puede provocar movimientos peligrosos o expulsar componentes durante el servicio. Siga la evaluación de riesgos de la máquina y el procedimiento aplicable de control de energía: aísle la fuente, controle la energía almacenada, descargue el volumen afectado, verifique el estado seguro e impida que la presión se reacumule.
¿Qué arquitectura tiene el menor coste del ciclo de vida?
Depende de la mano de obra de instalación, los repuestos en stock, el acceso para servicio, el historial de fallos, el tiempo de inactividad y los cambios futuros. Compare funciones equivalentes durante el mismo periodo de evaluación. La sustitución modular puede reducir el alcance de una reparación, mientras que una unidad independiente estandarizada puede simplificar el inventario y acortar una sustitución completa.
