Пневматический FRL: как работают фильтр, регулятор и

Пневматический блок FRL — это узел подготовки воздуха в точке потребления, который последовательно кондиционирует сжатый воздух. Фильтр улавливает заданные твердые частицы и отделяет крупные капли жидкости. Регулятор снижает входное давление и управляет уставкой после себя в пределах своего диапазона расхода. Лубрикатор, если оборудование действительно его требует, дозирует масло в движущийся поток воздуха.

Эти функции связаны, но не взаимозаменяемы. Фильтр с отстойником не удаляет водяной пар так, как осушитель. Регулятор не создает недостающий расход. Лубрикатор автоматически не улучшает работу каждого современного цилиндра или клапана. Понимание этих границ — самый быстрый способ диагностировать FRL и не заменить не тот компонент.

Ключевые выводы

ISO 8573-1 отдельно классифицирует частицы, воду и масло.

Festo указывает 5 и 40 micrometers как классы фильтрации конкретных моделей, а не как универсальное требование к FRL.

CAGI приводит перепад давления 5–7 psig как общее основание для обслуживания фильтрующего элемента.

Смазку следует применять только там, где ее допускают все расположенные ниже по потоку компоненты и процесс.

Это руководство посвящено внутреннему пути потока и динамическому поведению. Для более широких решений по размеру, обслуживанию, применению и RFQ используйте руководство по выбору устройств подготовки источника воздуха. Для локализации неисправностей см. руководство по поиску неисправностей FRL.

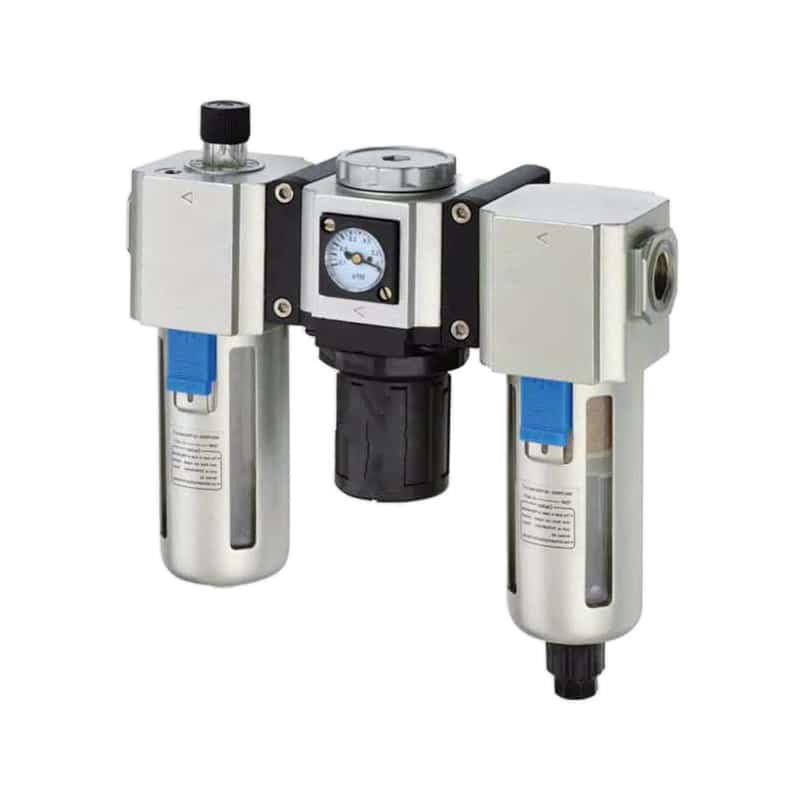

Трехэлементный пневматический блок FRL с отдельными модулями фильтра, регулятора и лубрикатора

В трехэлементном FRL фильтр устанавливается первым, регулятор давления вторым, а лубрикатор — последним, если масляный туман разрешен.

Что происходит с воздухом при прохождении через блок FRL?

В данных комбинации Festo MSB6N за 2026 год для конкретных конфигураций указаны фильтрация 5 или 40 micrometers и диапазон регулирования 1–12 bar. Эти значения показывают, почему функцию FRL нужно читать для выбранной сборки, а не выводить из наличия трех колб или размера порта (Festo MSB6N, 2026).

Воздух должен входить через порт, обозначенный как входной, и двигаться по стрелке потока изготовителя. В обычной трехкомпонентной сборке этапы работают в следующем порядке:

Фильтр: изменяет нагрузку загрязнения, отделяя крупную жидкость и удерживая частицы в пределах заявленных характеристик элемента.
Регулятор: изменяет давление, дросселируя входной проход в ответ на давление после себя и усилие регулировочной пружины.
Лубрикатор: изменяет содержание масла, втягивая дозированную смазку в достаточно быстрый поток воздуха.

Последовательность важна. Фильтрация перед регулированием защищает малое седло регулятора и подвижные детали. Регулирование перед смазкой не дает маслу покрывать мембрану регулятора и позволяет лубрикатору работать при предусмотренном давлении после регулятора. Лубрикатор ставят последним, чтобы добавленное масло сразу не удалялось расположенным выше фильтром.

FRL — это больше, чем три буквы. Практическая станция подготовки воздуха может включать запираемый отсечной клапан, клапан плавного пуска или сброса, датчик давления, манометр, осушитель, тонкий фильтр, модуль разветвления или датчик расхода. Модульный каталог сервисных блоков Festo показывает эту более широкую архитектуру. Сборка должна соответствовать функции машины, а не фиксированной традиции из трех элементов (устройства подготовки воздуха Festo, дата обращения — 2026 год).

Самый полезный способ читать схему FRL — назначить каждой ступени одну управляемую переменную. Фильтр управляет заданным загрязнением, регулятор — давлением, а опциональный лубрикатор — подачей масла. Если симптом относится к другой переменной, например к точке росы под давлением, пиковому расходу, запасенной энергии или ограничению выхлопа, еще одна стандартная колба FRL его не устранит.

Обычная последовательность F-R-L назначает отдельным ступеням фильтрацию, регулирование давления и опциональную подачу масла.

Как фильтр отделяет жидкость и улавливает частицы?

ISO 5782-1:2017 распространяется на фильтры сжатого воздуха с номинальным давлением до 1,600 kPa и температурой до 80°C, которые механически удаляют твердые и жидкие загрязнители. Стандарт не говорит, что один номинальный класс в micrometers управляет любой формой загрязнителя и любым применением (ISO 5782-1, 2017).

Входящий воздух направляется вокруг дефлектора или лопатки, поэтому внутри колбы он вращается. Крупные капли и тяжелые частицы сильнее сопротивляются изменению направления, чем окружающий воздух. Они движутся к стенке колбы, теряют импульс и собираются ниже пути потока. Эта ступень инерционного разделения снижает жидкостную и частичную нагрузку на элемент.

Затем воздух проходит через фильтрующую среду. Элемент удерживает частицы в соответствии со своей конструкцией, классом и методом испытания. Festo описывает спеченные фильтры 40 и 5 micrometers в общих условиях эксплуатации, а затем выделяет отдельные ступени тонкой и микрофильтрации для более жестких требований (общие условия эксплуатации Festo, 2025).

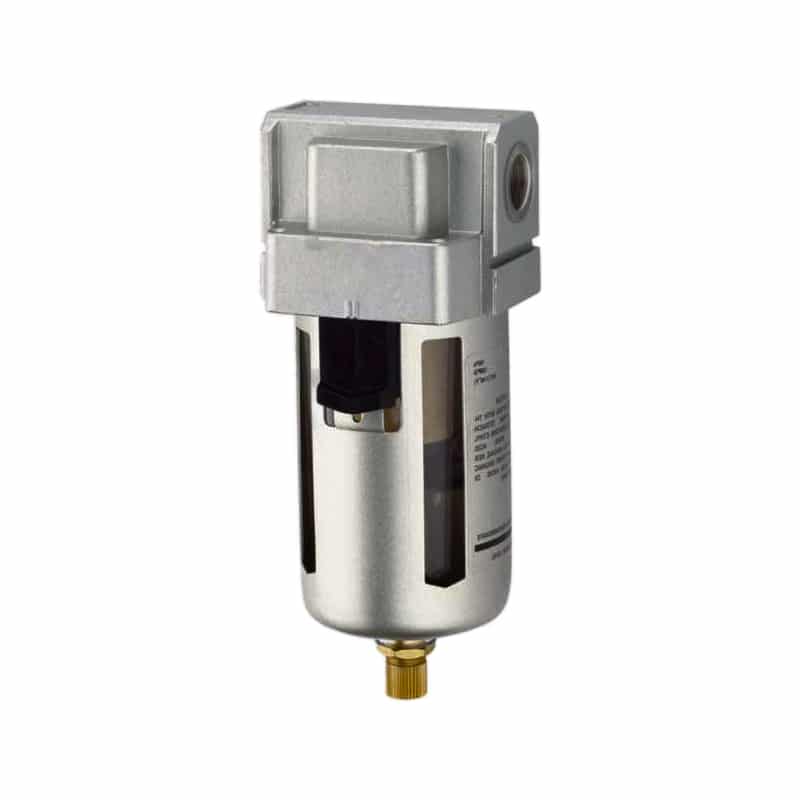

Пневматический фильтр частиц с прозрачной колбой конденсата и ручным дренажом

Фильтр с колбой объединяет инерционное отделение жидкости, внутренний элемент и дренаж, который должен оставаться работоспособным.

Нужно учитывать три ограничения:

Водяной пар проходит дальше. Осушитель управляет точкой росы под давлением. Фильтр отделяет только воду, уже сконденсировавшуюся в капли жидкости.
Для аэрозоля масла нужна правильная ступень. Обычный элемент для частиц автоматически не становится коалесцентным. Используйте руководство по коалесцентным фильтрам, если в цели есть аэрозоль масла.
Собранный конденсат должен покидать колбу. Ручной, полуавтоматический и автоматический дренаж могут выйти из строя или быть применены неправильно. Жидкость, достигшая элемента или выхода, может быть перенесена дальше по потоку.

Какую задачу должен решать фильтр? Начните с требования к чистоте в названной точке измерения. ISO 8573-1:2010 рассматривает частицы, воду и масло как отдельные классы. Поэтому «фильтр 5 micrometers» — это спецификация компонента, а не полный класс чистоты сжатого воздуха.

Регулятор: усилие пружины, обратная связь мембраны и давление на выходе

ISO 6953-1:2024 распространяется на несколько типов регуляторов прямого действия и с пилотным управлением, с номинальным входным давлением до 25 bar и регулируемым давлением до 16 bar. Это область стандарта, а не рейтинг каждого регулятора FRL (ISO 6953-1, 2024).

Обычный регулятор прямого действия содержит регулировочную пружину, мембрану, шток клапана, тарелку, седло и иногда канал сброса. Поворот ручки изменяет сжатие пружины. Пружина давит на мембрану и открывает входную тарелку. Воздух входит в камеру после регулятора, пока давление на выходе, действующее на мембрану, не создает достаточную противодействующую силу для перемещения тарелки к седлу.

Просадка регулятора — это снижение регулируемого давления на выходе при росте расхода от уставки без потока. Она возникает из-за перепада давления, необходимого для прохождения воздуха через седло клапана и другие ограничения.

Упрощенная статическая зависимость:

F_s \approx p_2 A_d + F_f

Здесь $F_s$ — усилие регулировочной пружины, $p_2$ — манометрическое давление после регулятора, $A_d$ — эффективная площадь мембраны, а $F_f$ объединяет трение и другие внутренние силы закрытия. Эта зависимость объясняет направление обратной связи, но не заменяет паспортную кривую «давление — расход», характеристику сброса, гистерезис или данные о точности.

Когда потребность после регулятора растет, давление немного падает, и пружина открывает тарелку сильнее. Когда потребность прекращается, давление восстанавливается и тарелка закрывается. Конструкция с компенсацией входного давления уменьшает влияние изменения питания, но пассивный регулятор не может создать давление выше входного и обеспечить неограниченный расход через фиксированное седло.

Регулятор со сбросом может отвести часть избыточного вторичного давления через канал разгрузки, когда уставка понижается или давление после регулятора повышается. Регулятор без сброса не имеет такого внутреннего пути выхлопа. Ни одно из описаний не доказывает, что регулятор является клапаном безопасного сброса машины. Отдельно проверьте направление потока, обратный поток, пропускную способность сброса и требования к остаточному давлению.

Почему регулируемое давление падает при большом расходе?

CAGI указывает, что хорошо спроектированные системы сжатого воздуха обычно ограничивают общий перепад давления от выхода компрессора до точки потребления величиной 10%. FRL потребляет часть этого бюджета через фильтр, седло регулятора, лубрикатор, фитинги и местную трубопроводную обвязку (техническая записка CAGI о перепаде давления, 2026).

Манометр регулятора может показывать уставку, когда машина простаивает, а затем падать при движении нескольких цилиндров. Это не означает автоматически отказ регулятора. Поток через каждое ограничение требует перепада давления. По мере роста потребности фильтр и внутренние проходы потребляют больше давления, а тарелка регулятора должна открыться сильнее, чтобы обеспечить выход.

Потери в работающем FRL:

\Delta p_{\mathrm{FRL}} = p_{\mathrm{in,flow}} - p_{\mathrm{out,flow}}

Здесь $\Delta p_{\mathrm{FRL}}$ — давление, потерянное на собранном FRL во время выбранного события. Показания на входе и выходе должны быть синхронизированы во время потока. Статические показания не показывают то же ограничение.

Диагностируйте FRL по трем точкам измерения. Запишите давление непосредственно перед FRL, сразу после него и на входе клапана или привода. Если первая точка держится, а вторая падает, сосредоточьтесь на FRL. Если падают обе, ищите причину выше по потоку. Если выход FRL держится, а вход привода падает, проверяйте нижестоящие трубки, фитинги, клапан и коллектор.

Динамическое наблюдение	Самая полезная следующая проверка
Вход и выход FRL падают одновременно	Магистраль, ответвление, ресивер, управление компрессором, одновременная потребность
Вход держится, а выход падает	Перепад на фильтре, кривая регулятора, ограничение лубрикатора, недостаточный размер
Выход FRL держится, а давление привода падает	Шланг, соединение, коллектор, клапан, фитинг, внутренний диаметр местной трубки
Давление держится, но цилиндр остается медленным	Ограничение выхлопа, регулятор расхода, нагрузка, трение, перекос

Если поставщик публикует $C_v$ , используйте его с фактическими входным и выходным давлениями и требуемым расходом. Если в каталоге применяются проводимость ISO 6358, номинальный расход или график давления и расхода, придерживайтесь этого метода. Не сравнивайте значение расхода напрямую с $C_v$ .

ИнструментКлапаны и расходКалькулятор расхода CvОценивайте расход или перепад давления только тогда, когда в каталоге выбранного FRL или регулятора указан совместимый Cv и заданы соответствующие условия пневматического испытания.Q = Cv × √(DeltaP × SG)Режим расчетаЗначение CvОбъемный расходПадение давленияОткрыть калькулятор

Для полного расчета пикового расхода, чтения каталоговых кривых и примера станции зажима используйте руководство по выбору размера FRL. Для потерь вне FRL следуйте порядку поиска причин перепада давления в пневмосистеме.

По мере роста потребности регулятор открывается сильнее, но давление на выходе обычно проседает по кривой расхода конкретного изделия.

Как пневматический лубрикатор создает масляный туман?

Festo указывает, что лубрикатор воздушной линии работает только при достаточно сильном потоке. Поэтому SMC публикует минимальный расход для конкретной модели, а не одно универсальное значение захвата масла. При малом или прерывистом потоке купол может выглядеть настроенным, хотя до устройства после него доходит мало масла (общие условия эксплуатации Festo, руководство SMC по комбинациям воздуха, дата обращения — 2026 год).

Воздух, проходя через ограниченное горло лубрикатора, создает местный перепад давления. Давление в резервуаре и дозирующий механизм поднимают масло по трубке забора. Масло попадает в область быстрого потока воздуха, распадается на капли и переносится дальше. Смотровой купол позволяет наблюдать дозирование, но одно число капель не доказывает доставку масла до конечного компонента.

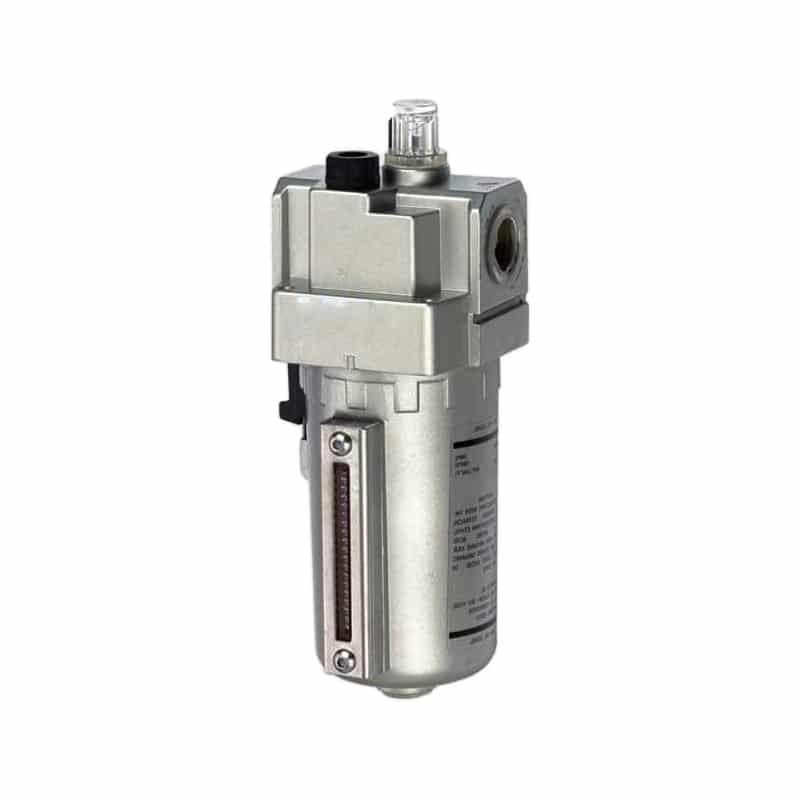

Пневматический лубрикатор воздушной линии с металлическим резервуаром и регулируемым куполом подачи масла

Лубрикатор воздушной линии дозирует масло в воздух после себя только тогда, когда давление, расход, уровень масла и настройка соответствуют условиям работы.

Перенос масла меняется с расходом, длиной трубопровода, высотой, фитингами, схемой ответвлений и рабочим циклом. В длинных горизонтальных линиях и ответвлениях с малым расходом масло может оседать вместо переноса стабильного тумана. Отработанное масло также может попасть в глушители, датчики, изделия и окружающее пространство.

Перед тем как доверять лубрикатору, проверьте пять условий:

Тип масла совместим с лубрикатором и каждым компонентом после него.
Рабочие давление и температура остаются в пределах рейтинга изделия.
Во время предусмотренного цикла достигается минимальный расход воздуха.
Лубрикатор установлен достаточно близко к обслуживаемому оборудованию согласно указаниям изготовителя.
Резервуар, трубка забора, дозирующая игла и смотровой купол остаются чистыми и исправными.

Нужна ли каждому пневматическому контуру ступень «L»?

Festo перечисляет не менее восьми семейств функций сервисных блоков, включая фильтры, регуляторы, осушители, датчики, клапаны и лубрикаторы. Этот модульный ряд подтверждает, что современная подготовка воздуха не обязана быть трехколбовым FRL. Многие станции правильно используют только фильтр и регулятор (сервисные блоки сжатого воздуха Festo, дата обращения — 2026 год).

Добавляйте лубрикатор только тогда, когда руководство по оборудованию после него требует или допускает непрерывную смазку масляным туманом. Многие современные цилиндры и клапаны поставляются со смазкой, рассчитанной на длительную работу. Несовместимое масло может вымыть эту смазку, вызвать набухание уплотнений, загрязнить процесс или сделать будущую работу без масла непрактичной.

Если смазка линии уже введена, не прекращайте ее без проверки. В документации Festo MSB6N отмечено, что при работе со смазкой для дальнейшей эксплуатации смазка может оставаться необходимой. Перед изменением политики проверьте точные инструкции для всех нижестоящих изделий (Festo MSB6N, 2026).

Смазка — это решение о совместимости всей ветви, а не только лубрикатора. Один узел масляного тумана может повлиять на каждый клапан, уплотнение, датчик, глушитель выхлопа и поверхность процесса после него. Поэтому в записи одобрения нужно назвать масло, затронутые устройства, место выхода воздуха, способ заправки и последствия пустого резервуара.

Условие после лубрикатора	Обычный путь решения
Руководство компонента требует масло в линии	Выбрать совместимое масло и проверить минимальный расход
Цилиндр и клапаны смазаны на заводе	Не добавлять масло, если это не разрешено всеми руководствами
Покраска, электроника, чистый процесс или чувствительное изделие	Предпочесть ветвь без масла и контролировать масло выше по потоку
Пневмоинструмент рассчитан на постоянный масляный туман	Использовать правильно рассчитанный лубрикатор рядом с инструментом
В одной ветви есть несовместимые требования	Разделить ветвь до добавления смазки

Для бесштоковых цилиндров одна только частота циклов не решает вопрос. Следуйте утвержденным для цилиндра среде и инструкциям по смазке. Высокочастотный привод, рассчитанный на воздух без добавления масла, может пострадать от произвольной подачи масла.

Что удаляет FRL и для чего нужна другая подготовка?

ISO 8573-1:2010 определяет три основные классификации чистоты сжатого воздуха: частицы, вода и масло. Обычный фильтр FRL закрывает только часть этих категорий, поэтому прозрачная колба или номинальный класс в micrometers не доказывают достижение полной цели по качеству воздуха (ISO 8573-1, 2010).

Требование к качеству воздуха	Вклад стандартного FRL	Дополнительная обработка или доказательство
Крупные твердые частицы и окалина труб	Элемент для частиц	Более тонкая ступенчатая фильтрация и измерение частиц при необходимости
Крупная жидкая вода	Инерционное отделение и дренаж	Осушитель для водяного пара и управления точкой росы под давлением
Аэрозоль масла	Только если включена подходящая коалесцентная ступень	Коалесцентный элемент, выбранный по требуемому остаточному маслу
Пары масла	Стандартного элемента недостаточно	Адсорбция или обработка для конкретного процесса
Стабильное давление машины	Регулятор в пределах рабочего диапазона	Достаточная мощность выше по потоку и правильно рассчитанный трубопровод
Управляемая запасенная энергия	Опциональные отсечение и сброс	Безопасность машины, изоляция, проверка и удержание

Осушитель нужен выше по потоку, когда самая холодная температура ниже по потоку может сконденсировать оставшийся пар. В руководстве по точке росы под давлением объясняется, почему относительной влажности при комнатной температуре недостаточно для задания осушки сжатого воздуха.

Точка росы под давлением — это температура, при которой водяной пар начинает конденсироваться при указанном давлении сжатого воздуха. Это требование к осушителю и системе, а не класс фильтрации колбы в micrometers.

Тонкую фильтрацию также нужно ставить ступенчато. Установка очень тонкого элемента непосредственно в загрязненную линию быстро его загрузит и создаст избыточный перепад давления. Следуйте требованиям изготовителя фильтра к предварительной фильтрации, номинальному расходу, начальному перепаду, конечному перепаду и устройству дренажа.

Классы чистоты ISO относятся к заданной точке измерения. Если класс требуется у клапанного острова, задайте или измерьте его там. Сертификат в компрессорной не учитывает коррозию ниже по потоку, влажные ответвления, несовместимую смазку или загрязнение после точки измерения.

Проверки установки и ввода FRL в эксплуатацию

CAGI рекомендует заменять фильтрующие элементы при перепаде давления 5–7 psig или не реже одного раза в шесть месяцев как общее правило. Определяющими остаются предел изготовителя и цель площадки по загрязнению, поэтому при вводе в эксплуатацию нужно установить чистую исходную базу до применения этого порога (техническая записка CAGI о перепаде давления, 2026).

Устанавливайте FRL так, чтобы стрелка потока, ориентация колбы, доступ к дренажу, манометр, фиксатор регулировки и сервисные зазоры соответствовали документации. Защищайте полимерные колбы от несовместимых химикатов и ударов. При необходимости используйте металлическую колбу или защитный кожух. Поддерживайте сборку так, чтобы нагрузка от труб не передавалась на модульные соединители.

До подачи давления:

проверьте входной и выходной порты;
подтвердите класс фильтра, диапазон давления, материал колбы и тип дренажа;
убедитесь, что каждое нижестоящее устройство допускает выбранную политику смазки;
установите ручку регулятора на низкую начальную уставку;
закройте дренажи и заполните лубрикатор только утвержденным маслом;
проверьте надежность защит и монтажных кронштейнов.

Подавайте давление постепенно. Для предотвращения неожиданного движения привода может потребоваться функция плавного пуска. Настраивайте давление, подходя к цели в направлении, указанном изготовителем регулятора, затем зафиксируйте ручку. Воспроизведите производственное событие с наибольшим расходом и запишите давление на входе, давление на выходе, давление у привода и время цикла.

Для обслуживания, подпадающего под требования США, OSHA 29 CFR 1910.147 включает пневматическую энергию и требует сбросить, отсоединить, удержать или иным образом обезопасить потенциально опасную запасенную или остаточную энергию. Закрытие входного клапана или нулевое показание выше по потоку не доказывает, что все нижестоящие объемы разгерметизированы (OSHA 1910.147).

Используйте такую запись ввода в эксплуатацию:

Проверка	Что записать
Идентичность	Изготовитель, модель, порядок модулей, класс фильтра, дренаж, колба, порт
Статическое давление	Вход и выход до потребности
Динамическое давление	Вход, выход FRL и критическая точка при пиковом расходе
Исходное состояние фильтра	Перепад давления на чистом элементе
Поведение регулятора	Уставка, просадка, рост давления, реакция со сбросом или без сброса
Дренаж	Испытание ручной или автоматической работы
Лубрикатор	Тип масла, исходная настройка, подтверждение минимального расхода
Изоляция	Отсечение, сброс остаточного давления, место манометра, метод проверки
Приемка	Максимальная потеря давления, цель по качеству воздуха, время цикла, сервисные пороги

Подробная последовательность настройки и обслуживания по состоянию приведена в руководстве по настройке и обслуживанию FRL. Эта функциональная проверка устанавливает, работает ли каждая ступень так, как заявлено на схеме.

FAQ о принципе работы пневматического FRL

Перепад 5–7 psig, который CAGI предлагает как порог, полезен только после определения исходного перепада на чистом фильтре и предела изготовителя. Тот же принцип действует во всем FRL: определите управляемую переменную, измерьте ее при реальном потоке и сравните с данными конкретного изделия, а не с общим правилом по размеру порта (CAGI, 2026).

Нужен ли каждому пневматическому блоку FRL лубрикатор?

Нет. Многие современные цилиндры и клапаны используют нанесенную на заводе смазку и рассчитаны на работу со сжатым воздухом без добавления масла. Добавляйте масляный лубрикатор только тогда, когда это допускают все руководства нижестоящих устройств и процесс. После введения масла может потребоваться продолжать смазку, поэтому до изменения политики задокументируйте ее.

Может ли фильтр FRL удалить водяной пар?

Нет. Обычный фильтр с колбой может отделять капли жидкости и удерживать частицы в соответствии с классом элемента, но водяной пар проходит дальше. Осушитель управляет точкой росы под давлением. Задайте требуемый класс воды ISO 8573-1 в названной точке измерения, затем выберите и проверьте систему осушки.

Почему манометр регулятора падает при движении цилиндра?

Поток через фильтр, седло регулятора, лубрикатор, фитинги и трубопровод требует перепада давления. Статический манометр может показывать уставку, а динамическое давление падает при пиковом спросе. Измерьте давление до и после FRL во время одного события, затем сравните результат с точной кривой расхода регулятора.

В каком порядке должны стоять фильтр, регулятор и лубрикатор?

Обычная последовательность — фильтр, регулятор, затем лубрикатор. Фильтрация защищает регулятор, регулирование давления создает рабочее условие питания лубрикатора, а смазка идет последней, чтобы добавленное масло перемещалось дальше по потоку. Следуйте фактическим стрелкам потока и инструкции сборки, поскольку комбинированные модули могут размещать функции в одном корпусе.

Как понять, что FRL требует обслуживания?

Используйте измеряемые пороги: перепад давления фильтра, уровень жидкости в колбе, работу дренажа, просадку или рост давления регулятора, уровень масла лубрикатора и физическое состояние. CAGI указывает 5–7 psig как общий порог перепада на фильтре, но предел изделия и требование к качеству воздуха могут потребовать более раннего обслуживания.
