集中式 FRL 與使用點調壓器的選型標準

依據 CAGI 10% 壓降目標、調壓器流量曲線、空氣品質需求與實機循環測試，選擇集中式 FRL 或使用點調壓器。

4 分鐘閱讀作者： Eric Zhou
分享

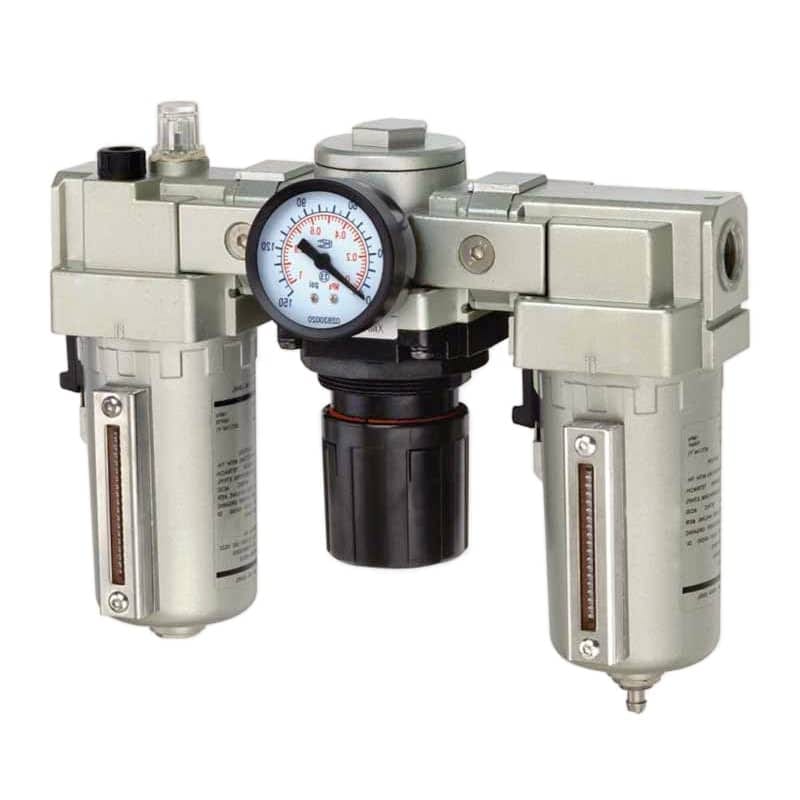

配有金屬濾杯與油霧器杯、調壓器及壓力錶的 XMA 三元件氣動 FRL 單元。

集中式 FRL 與使用點調壓器的選型標準

實務上，集中式 FRL 與使用點調壓很少是只能二選一的方案。多數機台仍需要明確的空氣處理與隔離點。真正要決定的是：一具調壓器能否服務所有下游負載，或是特定分支是否需要更低的設定值、更嚴格的控制，或獨立調整。

這個區分會直接影響試運轉與驗收。

先從量測與設備要求開始。記錄運轉中的供氣壓力、分支峰值需求、設備所需壓力、可接受的變動、空氣品質等級與潤滑政策。裝在設備旁的調壓器，無法修正尺寸不足的主管路、堵塞的濾芯或不足的入口壓力。

重點摘要

  • CAGI 建議從壓縮機排氣端到使用點的總壓降不得超過壓縮機排氣壓力的 10%。
  • 只有在下游壓力要求與動態行為相容時，才使用單一中央調壓器。
  • 有選擇地增加分支調壓器，並在實際機台循環中驗證其入口餘量與出口壓力。

配有金屬濾杯與油霧器杯、調壓器及壓力錶的 XMA 三元件氣動 FRL 單元。

如需了解各模組的功能與維護要求，請先閱讀 FRL 空氣源處理指南。本文是在功能定義完成後，進一步判斷調壓應該配置在哪裡。

集中式 FRL 與使用點調壓，真正要選擇的是什麼？

ISO 6953-1:2024 適用於額定入口壓力最高 2,500 kPa 的壓縮空氣調壓器，以及最高 1,600 kPa 的過濾調壓器（ISO，2024）。選型問題不只是元件尺寸，而是壓力控制必須在哪裡發生，以及每個位置要執行哪些功能。

集中式 FRL 調壓是指由一具機台層級調壓器，為歧管或一組下游設備建立壓力。過濾、隔離、軟啟動、壓力指示與選配潤滑，也可以配置在機台入口處。

使用點調壓是指由獨立調壓器，在主供氣下游建立分支或設備壓力。當某個分支需要較低設定值、專用調整，或需要不同於機台層級單元的調壓特性時，這種配置特別有用。

混合配置會結合兩者：集中式過濾與安全隔離、單一機台供氣壓力，以及只在需要較低壓力的分支上配置本地調壓器。這通常比每支致動器都安裝完整 FRL 更簡潔。

配置位置會改變可控制的對象。

集中式處理搭配直供與本地調壓的氣動分支 工廠空氣先經過機台隔離與集中式空氣處理，再到達歧管。一個分支直接供應相容負載，另外兩個分支則使用使用點調壓器，以取得較低或可獨立調整的壓力。 把空氣處理與分支壓力決策分開 工廠壓縮空氣供應 必須先定義主管路壓力與空氣品質 機台隔離與集中式空氣處理 濾器、必要時的調壓器、壓力錶、排水、軟啟動或洩壓功能 只有在所有連接分支允許相同油品政策時，才配置油霧器 機台歧管 分配已量測的運轉供氣壓力 直供分支 設備可接受機台 壓力與變動 本地調壓器 A 較低的分支設定值 且具備足夠入口餘量 本地調壓器 B 獨立調整或 不同的調壓器特性 相容負載 低壓負載 敏感製程
混合式架構將共用處理功能集中配置，只在分支需求足以合理化的地方分配本地壓力控制。

應按功能而不是按產品名稱繪製架構。標示為「FRL」的方框，可能掩蓋總成實際是否包含油霧器、溢流式調壓器、軟啟動閥、截止閥、排水器或壓力感測器。這些差異會決定該總成能否安全服務多個分支。

何時一具集中式 FRL 調壓器就足夠？

CAGI 建議，從壓縮機排氣端到任何使用點的總運轉壓降，限制在壓縮機排氣壓力的 10% 以內（CAGI，2026）。當所有連接負載都能在形成的壓力範圍內運作，且沒有分支需要獨立調整時，單一集中式調壓器可能已經足夠。

只有在以下條件全部成立時，才使用單一機台層級調壓器：

  • 每個下游設備都有相容的必要壓力範圍；
  • 同時發生的峰值流量仍在濾器與調壓器的流量曲線範圍內；
  • 最遠端關鍵設備的壓力，在實際循環中仍維持可接受；
  • 允許一次設定值變更影響所有連接分支；
  • 所有分支都適用相同的空氣品質與潤滑政策；
  • 在中央位置進行維護與機台隔離是可行的。

不要依靜態壓力錶讀值做決定。在零流量或低流量時，管路、接頭、濾器與調壓器的壓損可能很小。同一迴路在氣缸快速行程、夾具動作順序或吹氣事件期間，可能出現壓力下陷。請在該事件發生時，比較中央調壓器出口與最遠端關鍵設備的壓力。如果兩者同步變化，原因可能在上游容量或儲氣。若只有遠端測點下降，應先隔離配氣路徑，再改變調壓架構。保持機台狀態、配方、負載與量測時序一致，讓曲線描述同一個氣動事件。目標不是得到完全平坦的曲線，而是建立一個有文件記錄、能在所需運轉週期內滿足所有連接設備的壓力範圍。

壓力波動指南說明同時需求與壓縮機控制為何會使整個機台供氣移動。如果所有分支一起變化，換用更大的中央調壓器可能不是答案；主要限制可能在更上游的位置。

集中式調壓也能簡化設定值管理。一個可鎖定的調整機構與一具校準壓力錶，可能比多個本地旋鈕更容易管理。但如果操作人員必須反覆變更中央設定值，才能滿足不同設備，這項優點就會消失。

一具壓力錶能證明這一點嗎？不能。

分支何時需要使用點調壓器？

美國能源部提供的一項經驗法則指出，在約 100 psig 時，壓縮機排氣壓力每不必要增加 2 psi，全流量能耗約增加 1%（DOE，2003）。本地調壓器可以避免讓低壓分支承受機台所需的最高壓力。

當符合以下一項或多項條件時，增加分支調壓器便有其必要：

分支要求 本地調壓的幫助 要驗證的證據
較低的運轉壓力 讓該分支維持低於機台供氣的壓力 設備手冊與帶載出口量測
獨立的設定調整 避免一次配方變更影響其他分支 核准的設定值範圍與鎖定方式
不同的調壓器特性 可使用精密式、先導式或溢流式型號 供應商的流量與壓力特性
製程壓力必須在本地量測 將指示與控制放在驗收點附近 壓力錶或感測器的範圍與校準
低額定設備前必須限制壓力 增加受控的降壓級 最大工作壓力與故障審查

常見候選包括受調壓夾具、具有明確供氣範圍的比例閥、氣動計量設備、性能曲線指定供氣壓力的真空噴射器，以及具有核准壓力設定值的測試治具。最終仍以元件手冊為準。

本地調壓器不一定需要自己的濾器。只有在分支潔淨度要求、污染風險或調壓器設計有此需要時，才增加本地過濾。多餘的濾器會增加維護點、漏氣路徑、濾杯檢查、替換庫存與壓降。當採用精細分支濾器有其必要時，請記錄初始壓差與維修極限壓差。否則，濾芯負載造成的壓力問題可能被誤判為調壓器尺寸不足。同時記錄濾器等級與量測點，因為濾芯的名義額定值本身無法確立交付的 ISO 8573-1 等級。將新增元件納入峰值流量壓力預算，並為維護人員設定清楚可見的維修觸發點。

對於比例控制，應將機械式供氣調壓器與受命令控制的壓力設備分開。 比例閥遲滯指南說明為什麼重複性、遲滯、流量能力與上游穩定性必須一併審查。

分支需求必須足以合理化額外硬體。

為什麼使用點調壓器無法掩蓋供氣不足？

SMC 的資料顯示，AR30 調壓器在入口壓力 0.7 MPa、零流量時設定為 0.4 MPa，流量達 1,000 L/min 時會降至 0.35 MPa（SMC，2024）。這 0.05 MPa 的下垂說明，把調壓器放在本地位置，無法消除調壓器本身的流量特性。

流動期間可用的壓力可表示為：

Pdevice,flow=Psupply,flow−ΔPtreatment−ΔPdistribution−ΔPregulatorP_{\mathrm{device,flow}} = P_{\mathrm{supply,flow}} - \Delta P_{\mathrm{treatment}} - \Delta P_{\mathrm{distribution}} - \Delta P_{\mathrm{regulator}}

其中，Psupply,flowP_{\mathrm{supply,flow}} 是需求事件期間量測到的供氣壓力。三個壓力損失項分別涵蓋空氣處理元件、分支路徑，以及所選調壓器在該流量下的壓損。所有壓力都必須使用相同的表壓或絕對壓力基準。

減壓調壓器需要足夠的入口壓力：

Pin,min≥Pset+ΔPrequiredP_{\mathrm{in,min}} \ge P_{\mathrm{set}} + \Delta P_{\mathrm{required}}

在此關係式中，Pin,minP_{\mathrm{in,min}} 是實際循環期間調壓器的最低入口壓力，PsetP_{\mathrm{set}} 是所需的出口設定值，而 ΔPrequired\Delta P_{\mathrm{required}} 是交付目標流量所需、依產品而定的壓差。這個壓差應從供應商曲線或應用資料讀取，不要採用通用規則。

當入口壓力接近設定值時，調壓器會失去調節能力，逐漸表現得像一個節流限制。此時出口壓力會隨需求下降。若分支必須高於可用供氣，可能需要增壓器，但那是另一項壓力產生與安全決策。

壓力餘量不是可有可無的選項。

配置位置只能消除感測與控制點下游的損失。裝在設備旁的調壓器可以減少調壓器後方管路的影響，但無法追回已在主管路、濾器、歧管、上游軟管或調壓器本身損失的壓力。

改變架構前，先量測動態壓力

CAGI 的 10% 指引涵蓋從壓縮機排氣端到使用點的完整路徑，因此一具壓力錶無法找出負責的區段（CAGI，2026）。讓機台重現造成出力不足、治具不穩或反應緩慢的事件，同時在多個位置記錄同步壓力。

可行時，使用四個量測點：

  1. 中央 FRL 或機台隔離點入口；
  2. 中央調壓器出口或歧管入口；
  3. 候選本地調壓器入口；
  4. 設備入口或本地調壓器出口。

每個區段的壓差為：

ΔPsegment=Pupstream,flow−Pdownstream,flow\Delta P_{\mathrm{segment}} = P_{\mathrm{upstream,flow}} - P_{\mathrm{downstream,flow}}

兩個讀值必須代表相同的時間窗口與生產事件。否則相減結果會混合不同的系統狀態。

時序很重要。

集中式與本地調壓器的動態壓力量測點 四個同步壓力點可在峰值需求期間，分離集中式處理總成、配氣分支、本地調壓器與最終設備接頭各處的損失。 在四個位置量測同一需求事件 P1 機台供氣 運轉流量下 中央處理 濾器與調壓器 或過濾調壓器 P2 歧管壓力 運轉流量下 P3 本地調壓器入口 峰值需求時 使用點調壓器 依其流量與 壓力特性選定 P4 受調壓設備 運轉流量下的壓力 解讀同步壓力曲線 P1 下降：檢查上游供氣、儲氣、主管路或同時需求。 P1 維持、P2 下降：檢查中央處理限制或調壓器能力。 P2 維持、P3 下降：檢查歧管、分支管路、接頭與快速接頭。 P3 維持、P4 下降：檢查本地調壓器尺寸、設定值與設備需求。
同步壓力曲線能把模糊的架構爭論，轉化為逐區段的診斷。

如果 P1 與 P2 一起下降，請調查上游工廠系統、儲氣桶行為、壓縮機控制或同時需求。如果 P1 維持而 P2 下降，中央處理總成是主要嫌疑點。如果 P2 維持而 P3 下降，請檢查歧管、接頭、快速接頭與分支管路。如果 P3 穩定而 P4 下降，請檢視本地調壓器曲線、出口設定值、下游流量與壓力錶反應。完成一次受控變更後，重複相同循環。

使用 壓降計算器初步估算直管與接頭損失，再將估算值與實機量測及製造商曲線比較。計算器無法模擬每一種調壓器、濾芯、軟管或瞬態事件。

哪些功能應維持集中式，哪些應放在分支上？

ISO 8573-1:2010 為三類主要污染物定義壓縮空氣純度等級：微粒、水與油，且不受要求指定或量測位置影響（ISO，2010）。壓力分區不能取代在每個相關使用點定義空氣品質的必要性。

當某項功能保護或控制所有下游分支時，應維持集中配置：

  • 機台隔離與儲存能量釋放；
  • 大量液體分離與排水；
  • 所有連接負載都需要的過濾；
  • 安全設計定義的軟啟動或洩壓功能；
  • 共用壓力監測；
  • 當所有分支共用同一壓力範圍時的機台層級調壓器。

當只有某個分支需要某項功能時，才將它移到分支：

  • 較低的壓力設定值；
  • 敏感設備所需的更精細過濾；
  • 專用的非溢流式、溢流式、精密式或先導式調壓器；
  • 用於製程驗收的本地壓力感測；
  • 獨立的潤滑政策。

不要假設濾杯能控制水蒸氣。當應用規格指定壓力露點時，必須使用乾燥機。壓力露點指南區分水蒸氣控制與大量液體去除。

潤滑需要獨立的分支審查。只有在所有下游手冊都允許相同油品與油霧輸送時，集中式油霧器才適用。請確認油品能否在實際流量與距離下到達設備、排氣中的油是否會污染產品，以及先前的潤滑是否已改變維護要求。如果某個分支服務電子設備、塗裝、潔淨製程，或禁止添加油品的出廠潤滑元件，應分開配置潤滑功能，不要讓整個歧管都通過集中式油霧器。

FRL 是功能標籤，不是強制綁定。

一般工業用 FRL 設備不得當作呼吸空氣處理設備。OSHA 1910.134 要求壓縮呼吸空氣符合 Grade D 規格，並增加對氣源、過濾、維護、警報與呼吸防護計畫的控制（OSHA）。

應如何評估節能效果？

DOE 指出，在約 100 psig 時，壓縮機排氣壓力每不必要增加 2 psi，全流量能耗約增加 1%；未經調壓的需求還可能增加額外耗氣（DOE，2003）。這支持降低壓力的方向，但不能證明每一具本地調壓器都會帶來通用的節能效果。

請分開看待三種可能的效益：

  1. 降低分支耗氣量：未經調壓的噴嘴、噴射器或工具，在較低且核准的壓力下可能使用較少空氣。
  2. 降低工廠壓力：移除限制或過高的本地設定值，可能讓壓縮機主管路設定值下降。
  3. 避免製程損失：穩定且核准的設備壓力，可能降低量測到的報廢、返工或停機時間。

不要重複計算同一項效益。本地調壓器降低一個分支的壓力、但工廠排氣壓力不變時，可能只降低分支需求，卻不會產生 2 psi 經驗法則所暗示的完整壓縮機層級節省。降低工廠壓力可能影響壓縮機功率、未經調壓的需求與漏氣，但前提是控制系統按預期反應。壓縮機類型、儲氣、卸載功率、漏氣、壓力帶與生產負荷都會影響結果。請說明量測的是哪個邊界、哪些控制發生變更，以及比較期間的產出是否維持等效。沒有相應的流量、功率與產量資料，單靠壓力讀值無法確立節能效果。

請以量測的分支流量、工作循環、運轉時數、壓縮機比功率與電價建立估算。壓縮空氣能源成本計算器可以整理這些輸入；但如果投資決策仰賴保證節省，驗收應採用現場電表資料。

不存在通用的百分比。

應把壓力穩定性與能源分開作為驗收測試。某種架構可能改善製程卻沒有降低工廠能耗，也可能節省分支空氣卻未達到嚴格的製程公差。把兩者合併成一個宣稱的百分比，會掩蓋實際量測到的結果。

選型與試運轉檢查表

ISO 4414:2010 仍是已發布的第三版氣動系統安全標準，涵蓋設計、安裝、調整、可靠運轉、維護、能源效率與環境考量（ISO，2021 年確認）。因此，調壓器位置的決策應以有文件記錄的試運轉證據結束，而不是停留在示意圖偏好。

請按以下順序進行：

放行記錄應回答六個問題。

決策關卡 何時中央調壓器可能已足夠 何時增加分支調壓
必要壓力 所有負載共用可接受的範圍 某個分支需要較低或獨立的設定值
動態流量 中央壓力在峰值需求下仍可接受 分支需要不同的調壓器特性
入口餘量 所有負載在整個循環中都能獲得供氣 本地調壓器入口維持高於產品要求
空氣品質 單一處理鏈滿足所有分支 某個分支需要更精細或不同的處理
潤滑 所有分支允許相同的油品政策 各分支的油品要求不同
變更控制 單一設定值可以管理整台機台 本地調整必須鎖定、標示並受控

放行前：

  • 記錄核准的設定值與允許範圍；
  • 驗證元件最大工作壓力；
  • 在預期最嚴重的同時需求期間，擷取 P1 至 P4；
  • 測試啟動、正常運轉、流路堵塞、停機與重新啟動行為；
  • 將會影響品質或安全的調整鎖定或加裝防護；
  • 標示濾器、調壓器、壓力錶與排水器的維護要求；
  • 將供應商流量與壓力曲線保存在機台文件中；
  • 濾器維護或架構變更後，重複動態測試。

FRL 可靠性指南涵蓋共通故障模式與維護觸發點。當量測顯示問題來自上游或分散在系統中，而不是某一具調壓器的本地問題時，請使用壓降故障排查指南。

FRL 與使用點調壓器常見問題

ISO 6953-1 已於 2024 年 1 月更新為第四版，更加凸顯應比較供應商特性，而不是依賴通用的調壓器標籤（ISO，2024）。以下回答最常見的架構問題，但最終限制仍須以所選元件與量測到的機台循環為準。

使用點調壓器能把壓力提高到高於機台供氣嗎？

不能。標準減壓調壓器無法產生高於入口的壓力，而且在空氣流動時也需要足夠的入口壓力。如果分支確實需要更高壓力，應審查專用增壓器、獨立壓力源、儲氣配置、元件額定值與安全控制，不要未經工程評估就調高整台機台的壓力。

使用點調壓器能消除上游壓力波動嗎？

不能。它只能在公布的壓力特性範圍內、且仍有足夠入口餘量時，降低入口變動的影響。出口壓力仍可能隨入口壓力、流量需求、遲滯與下垂而變化。請依曲線驗證確切型號，再在最嚴重的生產事件期間同步量測入口與出口。

每台設備都應配置自己的過濾調壓器嗎？

不應。多具過濾調壓器會增加成本、漏氣路徑、維護點與壓降。所有分支都需要的處理功能應集中配置。只有在某個分支具有獨特的潔淨度、壓力、調整、污染或調壓器性能要求，而且共用的機台層級總成無法滿足時，才增加本地濾器或調壓器。

驗證設計時應在哪裡量測壓力？

請量測中央總成入口與出口、本地調壓器入口，以及設備或本地調壓器出口。所有測點都要在同一需求事件期間記錄。單靠靜態讀值無法顯示流量造成的損失。同步曲線可以辨識主要壓力變化發生在上游、處理總成、分支路徑，還是本地調壓器。

集中式油霧器與混合式壓力架構相容嗎？

只有在所有下游設備與製程都允許相同潤滑劑與油霧輸送時才相容。否則應依元件手冊分開潤滑分支，或取消集中式潤滑。壓力架構可以是混合式，而過濾與潤滑架構則採用不同邊界。請分別記錄每項功能，不要把 FRL 視為不可拆分的整體。
