如何正確設定與維護過濾器－調壓器－油霧器，讓氣動系統發揮最佳效能？
設定與維護過濾器－調壓器－油霧器（FRL）時，應依氣流箭頭安裝，並讓濾杯保持正確方向。調壓器要按照機台的動態壓力需求設定，各級元件則依實際機型的狀態門檻保養。只有當所有下游元件允許或要求供油時，才加裝油霧器。FRL 氣源處理組是安裝於使用點的組件，用來過濾空氣、控制下游壓力，並視需要加入潤滑油。良好的 FRL 設定與維護，會讓每項調整都有製造商指示、即時讀值與驗收測試作為依據，而不是只靠固定壓力裕量、行事曆或每個機台週期的滴油數。
重點摘要
- 依尖峰流量期間所需的最低壓力設定，不要只從最大值扣除固定裕量。
- 只有下游手冊允許時才供油，並遵循其潤滑油規格。
- 濾芯應在實際安裝機型規定的壓差或時間門檻更換。
安裝 FRL 前應確認哪些事項？
Parker 2FR300D 說明書列出 6 項安裝要求：設備須便於接近、清潔上游管路、靠近受保護設備安裝、依本體箭頭接管、讓濾杯垂直，以及正確安裝壓力表（Parker 過濾調壓器說明書，2026-07-14 擷取）。進氣前，除上述各點外，也要確認整套系統的相容性。
先查閱實際模組的銘牌與手冊，記錄最大入口壓力、調壓範圍、溫度限制、杯體材質、接管口徑、過濾精度、排水器型式與允許使用的油品。整組裝置以其中最低的適用限制為準。流量同樣重要：大口徑並不能證明調壓器在氣缸快速行程或吹氣事件中仍能維持壓力。如果尚未完成選型，請先使用另篇FRL 選型指南，再進行試運轉。
選擇安裝位置前，先檢查現場環境：
- 預留濾杯保養空間。
- 確認杯體材質能承受清潔劑、空壓機油、製程化學品、日照、撞擊風險與環境溫度，並安裝所需護罩。
- 將每一個排水口導向安全的冷凝水收集系統。
- 管路應獨立支撐，避免軟管拉力、管路偏心、重量與振動傳到 FRL 本體。
- 讓壓力表、視油罩、排水液位、標籤與關斷裝置保持可見。
拆開管路或杯體前，執行現場核准的能量控制程序。若下游仍有壓力或致動器內仍有儲存能量，只關閉閥門並不安全。
如何依正確順序安裝過濾器－調壓器－油霧器？

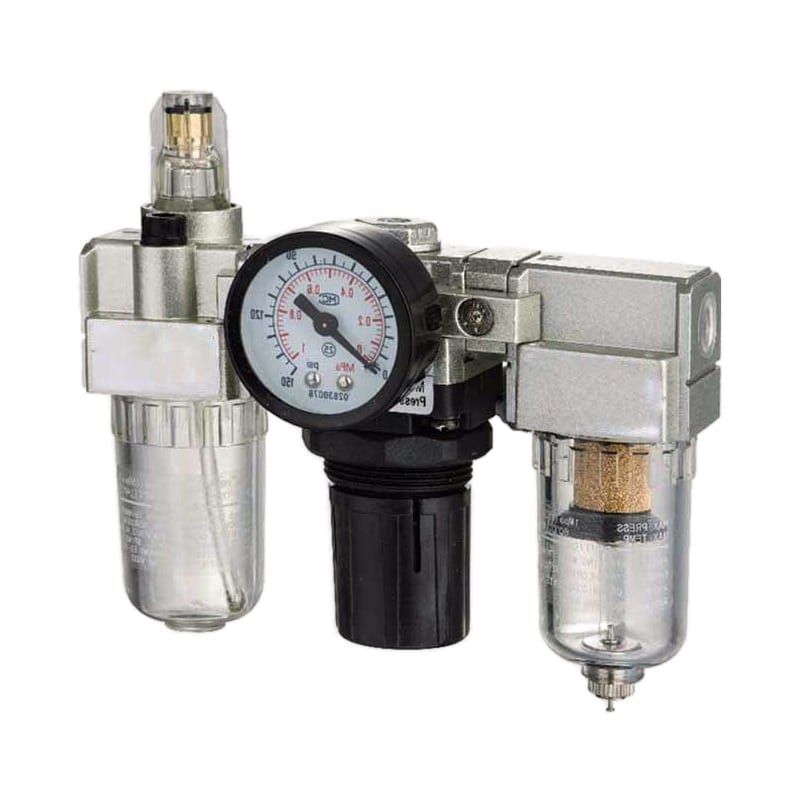

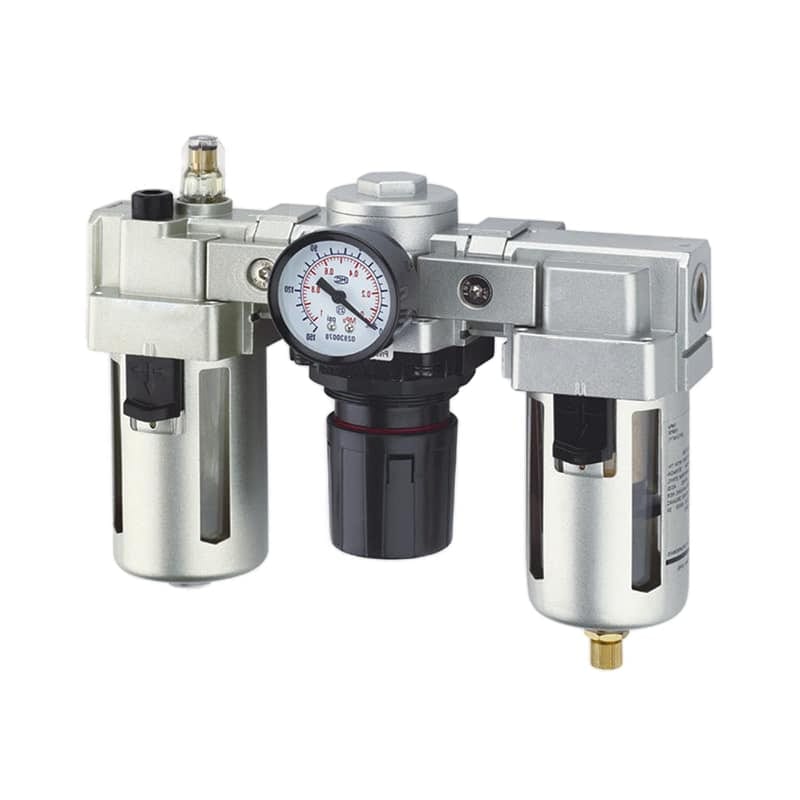

FRL 按製程順序包含 3 項功能：先過濾，再調壓，最後給油。Festo 將過濾器定義為去除冷凝水與粗顆粒，調壓器用於控制壓力，油霧器則定量供油（Festo FRL 概覽，2026-07-14 擷取）。只安裝下游設備實際需要的功能。
過濾級先阻止收集到的液體與顆粒進入調壓器，接著控制壓力。選配油霧器置於最後，使油霧只進入指定的下游支路。不要只看外觀左右順序；應逐一依各模組箭頭確認方向，並確認連接件、密封件、支架與轉接頭具備相同的壓力等級。若製程要求受控的壓力露點，使用點過濾器也不能取代工廠乾燥機。氣源處理指南說明顆粒、水分與油分要求如何改變處理組合。
把 FRL 視為工廠供氣與機台用氣的分界。入口紀錄說明工廠實際供應的空氣，出口紀錄說明機台實際收到的空氣。建立這道分界，更容易判斷問題來自上游容量，還是局部過濾器、調壓器、排水器或給油系統。
調壓器壓力應如何設定？
應以機台所需的最低動態壓力設定調壓器，然後確認實際調壓器在尖峰流量下仍能維持該壓力。ISO 6953-2:2024 標準化供應商比較調壓器與過濾調壓器特性的試驗方法（ISO 6953-2，2024）。從元件最大壓力固定減少 10 或 15 psi，並不是通用的有效方法。
依下列順序操作：
- 先把調整值降到低位。
- 依核准的啟動方式加壓，讓人員遠離可動區；若發現洩漏或非預期動作，立即停止。
- 逐步提高壓力，直到機台達到經驗證的需求。
- 重現同時流量最高的事件，並以相同時間基準記錄 FRL 入口、FRL 出口，以及關鍵閥或致動器入口壓力。
- 鎖定調整值；在試驗負載下記錄靜態壓力與最低動態壓力。
Parker 2FR300D 說明書指出，降低設定值時，操作人員應先調到低於目標值，再向上調到最終壓力。這個程序可減少調壓器機構造成的不確定性，但不能取代動態流量測試。例如，調壓器在靜止時維持 6 bar，夾具伸出時卻降到 5.1 bar，即使兩者都低於最大額定值，也不能視為通過。應同時記錄設定壓力與最低工作壓力；前者是調整值，後者才是證據。調壓器在靜止時可能顯示預期設定值，卻因尖峰事件期間出口壓力下陷而無法滿足應用。
規格混用 bar、MPa 與 psi 時，可用壓力換算器統一數值。切勿把元件最大額定壓力誤當成完成工作的最低需求壓力。
每一套氣動系統都需要油霧器嗎？
不需要。Parker C05 氣缸型錄涵蓋最大工作壓力達 10 bar 的機型，仍明確指出產品已預潤滑，通常不需要再次給油（Parker C05 型錄，2026-07-14 擷取）。油霧器應視為特定應用的選配項目，而不是每條氣動支路自動加入的第三級。
應根據所有下游元件手冊制定給油政策。氣動工具、氣動馬達、氣缸、閥、夾爪、儀表、真空設備與製程噴嘴的要求可能不同。如果同一支路供應的元件有互不相容的給油政策，應拆分支路，而不是讓所有元件都收到油霧。
| 下游要求 | FRL 決策 | 應保存的證據 |
|---|---|---|
| 所有元件都允許乾式、預潤滑運轉 | 使用不加油的過濾調壓器 | 現行手冊與指定的空氣品質限制 |
| 一個或多個元件需要持續油霧 | 為專用支路加裝選型正確的油霧器 | 核准油品、供油方式、流量範圍與檢查程序 |
| 製程禁止油分帶出 | 不要安裝油霧器，並檢查上游除油能力 | 在指定量測點的純度要求 |
| 既有支路先前已經給油 | 停止給油前檢查所有元件說明 | 維修紀錄、油品種類、密封狀況與製造商指引 |
SMC 的注意事項說明了為何不能一概而論：許多產品採終身潤滑，指定產品則可能使用 ISO VG32 渦輪機油。一旦後加油霧沖掉原廠潤滑脂，之後可能就必須持續供油（SMC 潤滑注意事項，2026-07-14 擷取）。
請檢查黏度、基礎油、添加劑、密封相容性、製程限制、溫度與製造商核准狀態。汽車機油或含清淨劑的油品可能禁止使用。
如何設定油霧器供油量，避免過度給油？
只有在空氣以穩定且具代表性的流量通過時，才能調整油霧器。Parker 1M301 說明書針對該款恆密度油霧器，提供每 10 至 15 SCFM 每分鐘 1 滴的起始設定（Parker 油霧器說明書，2026-07-14 擷取）。其他設計與下游元件可能需要不同油品與供油量。
視油罩的滴數是按時間量測，不是按機台週期計算。當行程容積、工作週期、同時用氣量或待機氣流改變時，以週期為基準的規則就會失效。先確認油霧器流量範圍與支路相符；低於最低工作流量時，油霧器可能無法穩定計量。例如，某款恆密度油霧器在 10 至 15 SCFM 下公布的起始滴速，不能用來決定其他設計、流量範圍或下游需求的正確設定。
依下列六個步驟檢查：
- 只使用核准油品。
- 依核准程序恢復供氣，保持工作區淨空，並以可代表實際生產需求的穩定流量運轉。
- 從偏低供油量開始；在流量穩定時完整計數 1 分鐘。
- 把實際供油量與油霧器及下游元件說明比較。
- 在低需求與高需求下重複觀察，因為吸油與輸送會隨氣流、管長、高低差、支路幾何與閒置時間改變。
- 記錄油品、液位、調整值、流量條件、觀察滴速與後續檢查日期。
油量過多會污染消音器、感測器、排氣端與製程；油量過少則無法保護依賴油霧的工具。應確認耗油量穩定、沒有積油，且下游狀況可接受。
供油量是與氣流相關的比例，不是調壓器設定值上的裝飾。如果生產用氣需求改變，即使沒有人動過調整旋鈕，也必須在變更審查中重新檢查供油量。
依狀態維護 FRL
CAGI 提出 2 個一般壓縮空氣濾芯更換門檻：壓差達 5 至 7 psig，或至少每 6 個月更換（CAGI 壓降技術簡報，2026-07-14 擷取）。本文引用的 Parker 小型過濾器門檻則是 10 psig，這正好證明維護限制必須依實際濾芯與現場條件決定。
行事曆用來啟動巡檢，實際量測狀態才決定要做哪些工作。骯髒或潮濕環境可能需要提前保養，自動排水器的檢查方式也不同於手動排水器。
| 檢查項目 | 應記錄的證據 | 保養觸發條件 |
|---|---|---|
| 濾芯狀況 | 同一尖峰事件期間的入口與出口壓力 | 實際機型的壓差限制、損壞或規定時間間隔 |
| 杯體與排水器 | 液位、排水情況、裂紋、霧化、護罩狀況與洩漏 | 達警戒液位、排水失效、不相容暴露或實體損壞 |
| 調壓器 | 靜態設定值、最低動態出口壓力、零需求時的爬升 | 輸出不穩、壓力下陷過大、洩漏、壓力表損壞或鎖定失效 |
| 油霧器 | 油品、液位、指定流量下的滴速與下游證據 | 油品錯誤、無供油、異常耗油、污染或禁止的油分帶出 |
| 整體組件 | 支架、模組夾具、接頭、標籤、關斷與洩壓功能 | 鬆動、腐蝕、警告不可讀、洩漏或安全功能失效 |
如需更完整的故障隔離方法，請參閱FRL 可靠度與診斷指南。本文只聚焦於設定、狀態檢查與有紀錄的復機程序。
常見 FRL 讀值代表什麼？
美國能源部以一個壓縮空氣案例說明狀態監測：骯髒的聚結式過濾器壓降從 2 psi 升到 6 psi，造成額外 4 psi 的可避免損失（美國能源部壓縮空氣維護指南，2026-07-14 擷取）。應把它當作診斷模式，而不是通用的 FRL 驗收門檻。
| 觀察結果 | 可能的問題邊界 | 下一步檢查 |
|---|---|---|
| 生產期間入口與出口一起下降 | 工廠支路、儲氣、空壓機控制或同時用氣需求 | 在同一事件中往更上游量測 |
| 入口穩定而 FRL 出口下降 | 濾芯堵塞、調壓器壓力下陷、裝置容量不足或內部故障 | 量測濾芯壓差，並與實際正向流量曲線比較 |
| FRL 出口穩定而致動器入口下降 | 下游管路、接頭、閥、消音器或歧管阻力 | 逐段把壓力感測器往下游移動 |
| 下游無流量時，出口緩慢升高 | 調壓器閥座可能洩漏，或為非洩壓型調壓器的特性 | 確認調壓器型式，並依維修程序處理 |
| 未調整卻出現耗油量變化 | 氣流改變、洩漏、供油阻塞、油品錯誤或儲油杯問題 | 確認流量條件、可視滴速、油品與下游證據 |
| 杯體反覆積滿液體 | 排水器故障或上游含水量過高 | 檢查排水器、乾燥機效能、壓力露點與管路配置 |
可用壓縮空氣壓降計算器估算直管與接頭損失。它不會模擬堵塞濾芯或調壓器壓力下陷，因此仍須把結果與即時量測及製造商 FRL 曲線比較。
如果水分反覆進入杯體，請查閱壓力露點指南，並確認乾燥機、排水器、管路溫度與量測點。
安全復機紀錄
OSHA 29 CFR 1910.147 將氣動壓力視為危險能量，要求在適用的維修作業前隔離並控制儲存或殘餘能量（OSHA 1910.147，2026-07-14 擷取）。安全復機紀錄應從已驗證的隔離開始，接著記錄檢查、調整、洩漏測試與受控重新試運轉。
依現場驗證程序與設備手冊操作，至少應記錄：
- 工作許可。
- 每一個隔離點、儲存能量控制方式、驗證方法、FRL 模組、替換濾芯、密封件、核准油品與更換零件。
- 維修前後的入口壓力、靜態出口壓力、最低動態出口壓力，以及實際測試流量事件。
- 排水功能、洩漏結果、調壓器鎖定位置、油霧器觀察結果與下游潔淨度。
- 受控重新啟動順序、生產負載驗收結果、未解除限制、通知對象，以及核准機台放行的人員。
切勿在手靠近疑似開口時用壓力找漏；除非實際產品明確設計成可在帶壓下操作，否則不得在加壓時拆除杯體、壓力表、排水器、加油塞或模組。正常運轉前必須恢復護罩與警告標籤。最後，重現原本的生產需求。無負載循環可以確認方向與明顯洩漏，卻無法證明壓力、流量、油霧輸送或排水行為在真實負載下仍然合格。
常見問題
三個數字說明為何 FRL 答案必須依機型而定：CAGI 的一般濾芯門檻為 5 至 7 psig，而 Parker 某款過濾器說明書採用 10 psig（CAGI與Parker，2026-07-14 擷取）。正確設定值、保養週期、油品與壓差限制，都必須依已安裝設備決定。
FRL 調壓器應設定多少壓力？
設定在尖峰流量期間仍能滿足機台經驗證之推力與動作需求的最低壓力，同時不得超過任何元件額定值。ISO 6953-2:2024 標準化調壓器比較資料，因此應查閱實際機型的流量特性，並在生產負載下於關鍵元件入口確認壓力。
FRL 濾芯多久應更換一次？
依實際濾芯手冊與現場空氣品質要求辦理。CAGI 的一般指引為壓差達 5 至 7 psig 或至少每 6 個月更換，但本文引用的 Parker 小型過濾器門檻為 10 psig。應在相近流量下追蹤壓差，不要套用單一通用週期。
氣動油霧器應供應多少滴油？
應在量測過的工作流量下，依油霧器與下游元件手冊設定。Parker 1M301 恆密度油霧器的起始值為每 10 至 15 SCFM 每分鐘 1 滴，但這並非通用值。放行前仍須確認油品、滴速、低流量吸油、輸送距離與下游狀況。
先前已給油的系統可以拆除油霧器嗎？
不應在未檢查所有下游元件前拆除。Parker 與 SMC 都提醒，後加油霧可能沖掉原廠潤滑脂，此後便可能必須持續給油。變更既有給油政策前，請查核維修紀錄、檢查密封與磨耗面，並取得機型專用指引。
為什麼 FRL 出口壓力在待機時正常，運轉時卻下降？
流量上升時，阻力造成的壓損也會增加。堵塞濾芯、容量不足的調壓器、小口徑接頭或供氣不足的支路，都可能讓靜態壓力表看似正常，快速動作時卻明顯下陷。請在生產負載下同步記錄入口與出口壓力，再逐段隔離壓損來源。
來源與擷取說明
- Parker《2FR300D 過濾調壓器說明書》，安裝、調整與保養。2026-07-14 擷取。
- Parker《1M301 油霧器與過濾器說明書》，供油調整與濾芯保養。2026-07-14 擷取。
- ISO 6953-2:2024，調壓器試驗與供應商資料方法。2026-07-14 擷取。
- CAGI《壓降技術簡報》，濾芯更換門檻。2026-07-14 擷取。
- 美國能源部《預防保養策略》，保養週期與壓降案例。2026-07-14 擷取。
- OSHA《29 CFR 1910.147》，危險能量控制。2026-07-14 擷取。
- SMC《操作注意事項》，持續給油要求。2026-07-14 擷取。
- AutomationDirect《氣源處理基礎》，FRL 功能與流量背景。2026-07-14 擷取。
