Installare e mantenere un gruppo filtro-regolatore-lubrificatore seguendo la freccia del flusso e montando correttamente le tazze. Regolare la pressione in base al requisito dinamico della macchina e sottoporre ogni stadio a manutenzione al limite di condizione previsto per lo specifico modello. Aggiungere il lubrificatore soltanto se tutti i componenti a valle consentono o richiedono olio. Un gruppo FRL tratta l’aria nel punto d’uso, controlla la pressione a valle e, se necessario, aggiunge olio. Una corretta impostazione collega ogni regolazione a istruzioni del produttore, letture in esercizio e prova di accettazione; non si basa su margini di pressione fissi, solo sul calendario o su gocce per ciclo macchina.
Punti chiave
- Regolare la pressione sul minimo necessario alla portata di picco, non su un margine fisso sotto il massimo.
- Aggiungere olio soltanto se i manuali a valle lo consentono, rispettando la specifica del lubrificante.
- Sostituire gli elementi filtranti al limite di tempo o caduta di pressione previsto per il modello installato.
Cosa verificare prima di installare un gruppo FRL?
Le istruzioni Parker 2FR300D elencano 6 azioni: mantenere accessibile l’unità, pulire la linea a monte, collocarla vicino all’apparecchiatura protetta, seguire la freccia sul corpo, montare verticalmente la tazza e installare correttamente i manometri (istruzioni Parker per filtro-regolatore, consultate il 14/07/2026). Verificare questi punti e la compatibilità dell’impianto prima di immettere aria.
Partire da targhetta e manuale degli specifici moduli. Registrare pressione massima d’ingresso, campo del regolatore, limiti di temperatura, materiale della tazza, attacchi, grado di filtrazione, tipo di scarico e olio consentito. Vale il limite applicabile più basso. Anche la portata è essenziale: un attacco grande non dimostra che il regolatore manterrà la pressione durante una corsa rapida o un soffiaggio. Se l’unità non è ancora dimensionata, usare la guida al dimensionamento FRL prima della messa in servizio.
Controllare l’ambiente d’installazione:
- Lasciare spazio per la manutenzione delle tazze.
- Verificare la compatibilità della tazza con detergenti, oli del compressore, prodotti chimici, luce solare, urti, temperatura e protezione richiesta.
- Convogliare ogni scarico verso una raccolta sicura della condensa.
- Sostenere le tubazioni separatamente, evitando che trazione dei tubi, disallineamento, peso e vibrazioni gravino sul corpo FRL.
- Mantenere visibili manometro, cupola, livello dello scarico, etichette e intercettazione.
Prima di aprire linea o tazza, applicare la procedura aziendale di controllo delle energie. Una valvola chiusa non basta se rimangono pressione o energia negli attuatori.
Come installare filtro, regolatore e lubrificatore nell’ordine corretto?

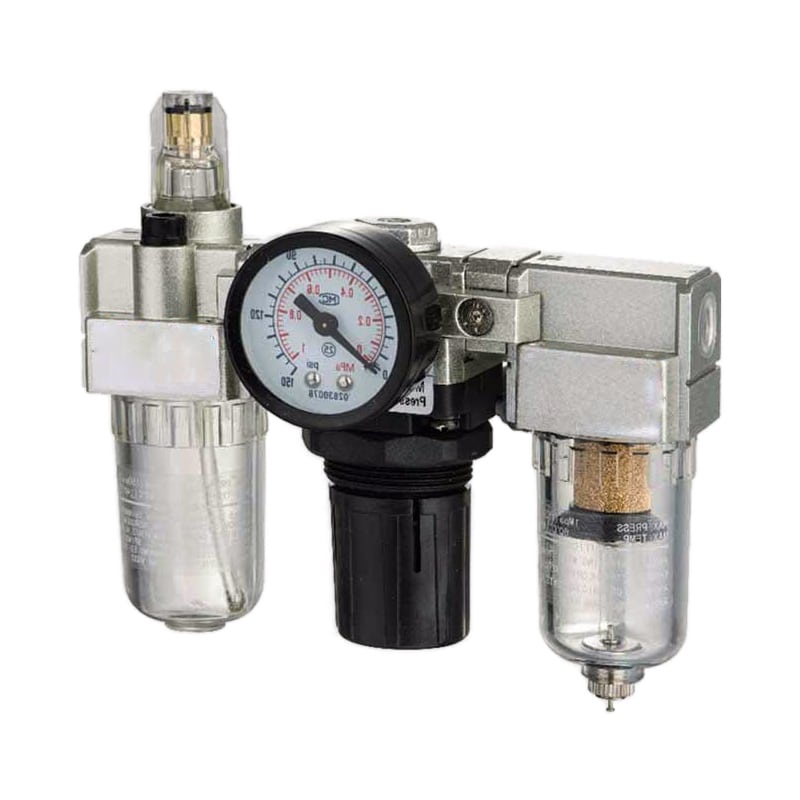

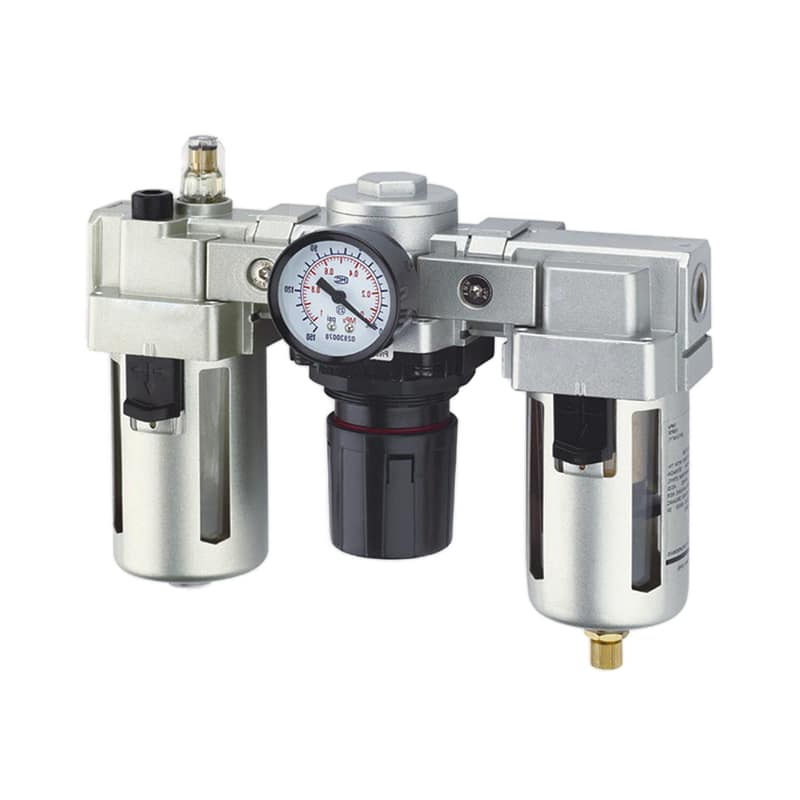

Un gruppo FRL comprende 3 funzioni nell’ordine di processo: filtro, regolatore, quindi lubrificatore. Festo descrive il filtro come separatore di condensa e sporco grossolano, il regolatore come controllo della pressione e il lubrificatore come dosatore d’olio (panoramica Festo FRL, consultata il 14/07/2026). Installare soltanto le funzioni realmente richieste a valle.
La filtrazione impedisce a liquidi e particelle raccolti di raggiungere il regolatore. La pressione viene controllata subito dopo. Il lubrificatore opzionale resta per ultimo affinché l’olio raggiunga soltanto il ramo previsto. Non affidarsi all’aspetto da sinistra a destra: seguire la freccia di ogni modulo e verificare che connettori, guarnizioni, staffe e adattatori condividano la classe di pressione richiesta. Un filtro locale non sostituisce l’essiccatore di stabilimento quando occorre controllare il punto di rugiada in pressione. La guida al trattamento dell’aria spiega come particelle, acqua e olio determinano la linea di trattamento.
Considerare il gruppo FRL come confine tra aria di stabilimento e aria macchina. Il registro d’ingresso descrive ciò che fornisce lo stabilimento; quello d’uscita ciò che riceve la macchina. Questo confine aiuta a distinguere un problema di capacità a monte da un guasto locale di filtro, regolatore, scarico o lubrificazione.
Come regolare la pressione del regolatore?
Regolare la pressione in base al requisito dinamico minimo della macchina, quindi verificare che lo specifico regolatore la mantenga alla portata di picco. La ISO 6953-2:2024 standardizza i metodi di prova dei fornitori per confrontare regolatori e filtro-regolatori (ISO 6953-2, 2024). Ridurre sempre di 10 o 15 psi rispetto al massimo del componente non è un metodo universale valido.
- Portare la regolazione su un valore basso.
- Pressurizzare con la procedura approvata, tenere il personale lontano dai movimenti e arrestare in caso di perdite o movimenti inattesi.
- Aumentare gradualmente finché la macchina soddisfa il requisito verificato.
- Riprodurre l’evento di massima portata simultanea registrando sullo stesso asse temporale ingresso FRL, uscita FRL e ingresso della valvola o dell’attuatore critico.
- Bloccare la regolazione e registrare pressione statica e pressione dinamica minima con il carico di prova.
Le istruzioni Parker 2FR300D indicano che, quando si riduce la regolazione, occorre scendere sotto il valore desiderato e poi risalire alla pressione finale. Ciò riduce l’incertezza meccanica, ma non sostituisce la prova dinamica. Un regolatore che mantiene 6 bar a riposo ma scende a 5,1 bar durante il serraggio non ha superato la prova, anche se entrambi i valori sono sotto il massimo. Registrare pressione impostata e pressione minima di lavoro: la prima è una regolazione, la seconda è una prova.
Se le specifiche usano bar, MPa e psi, normalizzare i valori con il convertitore di pressione. Non confondere il massimo del componente con la pressione minima necessaria al lavoro.
Ogni sistema pneumatico necessita di un lubrificatore?
No. Il catalogo Parker C05 comprende modelli fino a 10 bar e specifica comunque che sono prelubrificati e normalmente non richiedono ulteriore lubrificazione (catalogo Parker C05, consultato il 14/07/2026). Il lubrificatore è un’opzione specifica dell’applicazione, non il terzo stadio automatico di ogni ramo.
Definire la politica consultando tutti i manuali a valle. Utensili, motori, cilindri, valvole, pinze, strumenti, apparecchiature per vuoto e ugelli possono avere requisiti differenti. Se un ramo alimenta politiche incompatibili, dividerlo anziché inviare olio ovunque.
| Requisito a valle | Decisione sul gruppo FRL | Evidenza da conservare |
|---|---|---|
| Tutti i dispositivi consentono funzionamento a secco prelubrificato | Usare filtro-regolatore senza olio | Manuali aggiornati e limiti di qualità dell’aria |
| Uno o più dispositivi richiedono nebbia d’olio continua | Aggiungere lubrificatore dimensionato sul ramo dedicato | Olio approvato, metodo, campo di portata e ispezione |
| Il processo vieta trascinamento d’olio | Escludere il lubrificatore e verificare la rimozione a monte | Requisito di purezza nel punto di misura |
| Il ramo esistente è già stato oliato | Verificare tutti i manuali prima di interrompere | Storico, tipo d’olio, stato guarnizioni e indicazioni del produttore |
Le precauzioni SMC mostrano perché non si può generalizzare: molti prodotti sono lubrificati a vita, mentre altri possono richiedere olio per turbine ISO VG32. Una volta che l’olio introdotto elimina quello di fabbrica, l’alimentazione potrebbe dover continuare (precauzioni SMC, consultate il 14/07/2026). Verificare viscosità, base, additivi, guarnizioni, processo, temperatura e approvazione; oli automobilistici o detergenti possono essere vietati.
Come regolare l’erogazione senza lubrificare eccessivamente?
Regolare il lubrificatore soltanto con flusso stabile e rappresentativo. Per il proprio lubrificatore a densità costante 1M301, Parker indica come punto iniziale 1 goccia al minuto ogni 10-15 SCFM (istruzioni Parker, consultate il 14/07/2026). Altri modelli e dispositivi possono richiedere olio e portata diversi.
Le gocce nella cupola si misurano per unità di tempo, non per ciclo. Le regole per ciclo falliscono quando cambiano volume, ciclo di lavoro, domanda simultanea o flusso al minimo. Confermare prima che il campo del lubrificatore corrisponda al ramo: sotto la portata minima il dosaggio può essere inaffidabile.
- Usare soltanto olio approvato.
- Ripristinare l’aria con la procedura approvata e generare un flusso stabile rappresentativo.
- Iniziare con poco olio e contare le gocce per un minuto intero.
- Confrontare l’erogazione con le istruzioni del lubrificatore e dei dispositivi.
- Ripetere a domanda bassa e alta: prelievo e trasporto cambiano con portata, lunghezza, quota, geometria e soste.
- Registrare olio, livello, regolazione, condizione di flusso, frequenza osservata e data di controllo.
Troppo olio può contaminare silenziatori, sensori, scarichi e processi; troppo poco lascia senza protezione gli utensili che lo richiedono. Verificare consumo stabile, assenza di accumuli e condizioni accettabili a valle.
L’erogazione d’olio è un rapporto legato alla portata, non un accessorio del setpoint. Se cambia la domanda produttiva, il controllo del dosaggio rientra nella revisione della modifica anche se nessuno ha toccato la manopola.
Manutenzione del gruppo FRL basata sulle condizioni
CAGI fornisce 2 criteri generali: sostituire l’elemento a 5-7 psig di pressione differenziale o almeno ogni 6 mesi (nota CAGI, consultata il 14/07/2026). Il filtro Parker citato usa invece 10 psig: il limite deve provenire dal filtro esatto e dalle condizioni del sito.
Il calendario avvia il controllo; la condizione misurata decide il lavoro. Ambienti sporchi o umidi possono richiedere interventi anticipati, e gli scarichi automatici richiedono verifiche diverse da quelli manuali.
| Controllo | Evidenza da registrare | Criterio di intervento |
|---|---|---|
| Filtro | Pressione ingresso/uscita nello stesso evento di picco | Limite differenziale del modello, danno o intervallo richiesto |
| Tazza e scarico | Livello, scarico, crepe, opacità, protezione, perdite | Livello di allarme, scarico guasto, esposizione incompatibile o danno |
| Regolatore | Setpoint statico, uscita dinamica minima, deriva a domanda nulla | Instabilità, calo eccessivo, perdita, manometro o blocco guasti |
| Lubrificatore | Olio, livello, gocce alla portata indicata, evidenze a valle | Olio errato, mancata erogazione, consumo inatteso o trascinamento vietato |
| Gruppo | Staffe, giunti, raccordi, etichette, intercettazione e scarico | Allentamento, corrosione, avvertenza illeggibile, perdita o funzione di sicurezza guasta |
Per un metodo più ampio, usare la guida all’affidabilità e alla diagnosi FRL. Qui restano centrali impostazione, controlli e ritorno documentato in servizio.
Come interpretare le letture comuni del gruppo FRL?
Il DOE illustra il monitoraggio con un filtro coalescente sporco che passa da 2 a 6 psi di caduta, aggiungendo 4 psi evitabili (guida DOE, consultata il 14/07/2026). È uno schema diagnostico, non un limite universale.
| Osservazione | Probabile limite | Controllo successivo |
|---|---|---|
| Ingresso e uscita calano insieme | Ramo, accumulo, controllo compressore o domanda simultanea | Misurare più a monte nello stesso evento |
| Ingresso stabile, uscita FRL in calo | Filtro carico, calo del regolatore, unità piccola o guasto interno | Misurare differenziale e curva di portata esatta |
| Uscita FRL stabile, ingresso attuatore in calo | Tubi, raccordi, valvola, silenziatore o collettore a valle | Spostare il sensore un tratto alla volta |
| Uscita in lento aumento senza flusso | Possibile perdita della sede o regolatore non relieving | Confermare tipo e procedura di manutenzione |
| Consumo d’olio cambia senza regolazione | Portata cambiata, perdita, alimentazione ostruita, olio errato o serbatoio | Verificare portata, gocce, olio ed evidenze a valle |
| Tazza ripetutamente piena | Scarico guasto o umidità eccessiva | Verificare scarico, essiccatore, punto di rugiada e tubazioni |
Usare il calcolatore della caduta di pressione per stimare tubi e raccordi. Non modella elemento carico o calo del regolatore: confrontare con misure reali e curve del produttore. Se l’acqua raggiunge spesso la tazza, consultare la guida al punto di rugiada.
Registro per un ritorno sicuro in servizio
La OSHA 29 CFR 1910.147 considera la pressione pneumatica energia pericolosa e richiede isolamento e controllo dell’energia accumulata prima degli interventi contemplati (OSHA 1910.147, consultata il 14/07/2026). Il registro parte dall’isolamento verificato e documenta ispezione, regolazione, prova perdite e rimessa in servizio controllata.
Seguire procedura aziendale e manuali. Registrare almeno:
- Autorizzazione al lavoro.
- Punti di isolamento, controllo dell’energia, metodo di verifica, moduli FRL, elemento, guarnizione, olio e parti sostituite.
- Pressione d’ingresso prima/dopo, uscita statica, uscita dinamica minima ed evento di prova.
- Scarico, perdite, blocco regolatore, osservazione lubrificatore e pulizia a valle.
- Sequenza di riavvio, accettazione sotto carico, limitazioni, comunicazioni e approvazione al rilascio.
Non cercare perdite con le mani vicino a un’apertura e non rimuovere tazza, manometro, scarico, tappo o modulo in pressione salvo espressa progettazione. Ripristinare protezioni ed etichette. Infine riprodurre la domanda produttiva originale: un ciclo a vuoto verifica direzione e perdite grossolane, non pressione, portata, trasporto dell’olio o scarico sotto carico reale.
Domande frequenti
Tre numeri mostrano perché le risposte devono restare specifiche: CAGI indica 5-7 psig come criterio generale, mentre un filtro Parker usa 10 psig (CAGI e Parker, consultati il 14/07/2026). Setpoint, intervallo, olio e limite corretti dipendono dall’apparecchiatura installata.
Quale pressione impostare sul regolatore di un gruppo FRL?
Impostare la pressione minima che soddisfa forza e movimento verificati alla portata di picco entro tutti i limiti. La ISO 6953-2:2024 standardizza i dati comparativi: controllare la curva del modello e confermare la pressione sul dispositivo critico sotto carico.
Con quale frequenza sostituire l’elemento filtrante di un gruppo FRL?
Seguire manuale e requisito di qualità. CAGI indica 5-7 psig o almeno 6 mesi come guida generale, mentre il filtro Parker citato usa 10 psig. Monitorare il differenziale a portate confrontabili.
Quante gocce d’olio deve erogare un lubrificatore pneumatico?
Usare i manuali alla portata misurata. Parker parte da 1 goccia/min ogni 10-15 SCFM per il modello 1M301, ma non è universale. Verificare olio, frequenza, prelievo a bassa portata, distanza ed evidenze a valle.
Posso rimuovere un lubrificatore da un impianto già oliato?
Non senza controllare tutti i componenti. Parker e SMC avvertono che l’olio introdotto può rimuovere quello di fabbrica e rendere necessaria la continuità. Verificare storico, guarnizioni, usura e indicazioni specifiche.
Perché la pressione in uscita dal gruppo FRL è corretta a riposo ma cala durante il funzionamento?
Le restrizioni provocano perdite maggiori all’aumentare della portata. Un filtro carico, regolatore piccolo, raccordo ridotto o ramo insufficiente può sembrare normale staticamente e cedere durante un evento rapido. Registrare ingresso e uscita sotto carico e isolare un tratto alla volta.
Fonti e note di consultazione
- Parker, Istruzioni filtro/regolatore 2FR300D, installazione, regolazione e manutenzione. Consultate il 14/07/2026.
- Parker, Istruzioni lubrificatore e filtro 1M301, olio e manutenzione. Consultate il 14/07/2026.
- ISO 6953-2:2024, metodi di prova dei regolatori. Consultata il 14/07/2026.
- CAGI, Nota tecnica sulla caduta di pressione, criteri dei filtri. Consultata il 14/07/2026.
- U.S. DOE, Strategie di manutenzione preventiva, programmi ed esempio di caduta. Consultato il 14/07/2026.
- OSHA, 29 CFR 1910.147, controllo delle energie. Consultata il 14/07/2026.
- SMC, Precauzioni d’uso, continuità di lubrificazione. Consultate il 14/07/2026.
- AutomationDirect, Nozioni di base sul trattamento dell’aria, funzioni FRL e portata. Consultato il 14/07/2026.
