氣動調壓閥漂移是什麼？它如何破壞系統效能？
調壓閥漂移是設定值、入口壓力、空氣流量、溫度與量測方法保持一致後，調節後出口壓力仍隨時間持續改變。單一壓力表讀值無法證明漂移；在可重複條件下收集的趨勢才可以。
氣缸動作緩慢可能源於動態壓降，流量停止後壓力上升則可能是鎖定壓力或爬升。更換調壓閥前，應先區分這些行為。
重點摘要
- 真正的漂移是在受控條件下觀察到的時間趨勢。
- ISO 6953-2:2024 將比較測試標準化，但現場限值仍取決於確切調壓閥型號、工作條件與製程容差。
- 應同步記錄入口壓力、出口壓力、流量、溫度與設定值。
- 先驗證壓力表。
有效的漂移調查，會把調壓閥與量測儀器視為兩台獨立的受測裝置。如果只記錄一只下游壓力表，讀值變動時無法判斷究竟是哪台裝置發生變化。
調壓閥漂移的確切定義是什麼？
ISO 6953-1:2024 適用於額定入口壓力不超過 25 bar、可調出口壓力不超過 16 bar 的壓縮空氣調壓閥，並要求供應商公布主要特性（ISO，ISO 6953-1:2024，2024）。調壓閥漂移，是在控制操作與量測變數後仍持續存在的設定值誤差。
漂移是一項趨勢，不是一次事件。把調壓閥設定在明定出口壓力，重現相同入口壓力與流量條件，等待系統穩定，再把結果與先前基準比較。若在重複測試中持續朝同一方向移動，就值得進一步調查。
驗收限值不是通用的每月多少 psi，而是來自兩處：
- 調壓閥製造商明定的特性與測試條件。
- 實際使用點的製程容差。
兩項限值可能差異很大。Festo 2026 年 MS6N-LRP 精密調壓閥資料，為一個產品系列列出 0.02 bar 壓力遲滯；MS-LR-B 通用系列則依型號列出 0.25 至 0.5 bar 的最大遲滯值（Festo，MS6N-LRP 資料表，2026；Festo，MS-LR-B 資料表，2025）。兩者都不是通用漂移容許值。
短暫下陷、脈衝與振盪應另依壓力波動診斷處理。
漂移與壓降特性、爬升及壓力表誤差有何不同？
Parker 的調壓閥指南使用一項範例供氣壓力影響係數：入口壓力每變化 100 psig，出口壓力變化 0.6 psig，並指出每個調壓閥型號都有自己的係數（Parker，調壓閥安裝與操作指南，2026 年擷取）。若入口壓力或流量發生變化，出口壓力移動還不能證明是長期漂移。
判定故障模式前，先按下表辨識現象：
| 觀察到的行為 | 發生變化的因素 | 較準確的名稱 | 第一項檢查 |
|---|---|---|---|
| 在重複受控測試中，出口壓力緩慢朝同一方向移動 | 時間 | 可能的調壓閥漂移 | 參考儀器與測試重複性 |
| 下游流量增加時出口壓力下降 | 流量需求 | 壓降特性或流量敏感度 | 調壓閥流量曲線與流動時入口壓力 |
| 流量下降或停止時出口壓力上升 | 流量關閉 | 鎖定壓力或爬升 | 閥座狀況、關斷行為、受困容積 |
| 入口壓力改變時出口壓力移動 | 供氣壓力 | 供氣壓力影響 | 同步量測入口與出口壓力趨勢 |
| 壓力在目標值上下交替變化 | 迴路或氣動動態 | 搜尋或振盪 | 容積、節流、訊號穩定性、調壓閥尺寸 |
| 顯示壓力改變，但參考儀器不變 | 量測系統 | 壓力表或感測器漂移 | 與已知參考標準校準 |
| 隔離供氣後壓力衰減 | 儲存空氣離開容積 | 洩漏或耗氣 | 界定測試容積並隔離洩漏路徑 |
壓降特性是與流量相關的效能特性，通常只在機器耗氣時出現。流量下降後，調壓閥可能恢復到接近設定值，因此只記錄待機壓力會掩蓋問題。
鎖定壓力或爬升是在接近零流量時出口壓力上升。Parker 指出，流量降低並停止時，供應壓力通常會略微上升。若持續上升且大幅超過公布行為，可能表示污染、閥座損壞、下游回灌或選錯調壓閥結構；仍需以受控測試確認。
供氣壓力影響也是常見誤判。即使沒有人碰調整旋鈕，只要上游總管壓力改變，下游壓力就可能跟著變。應以相同時間基準記錄調壓閥兩側壓力。
最後，不能把機械式調壓閥與比例壓力調節器混為一談。電氣比例調壓閥加入指令訊號、內部感測器、控制演算法與排氣行為，其誤差預算還包含線性度、遲滯、重複性、溫度係數、訊號縮放與感測器準確度。
量測調壓閥漂移
Fluke 建議用校準器比較已隔離、壓力已穩定的壓力表；其壓力傳送器指引則指出，參考儀器的準確度至少應比受測裝置高三倍（Fluke，驗證類比與數位壓力表，2026 年擷取）。要證明漂移，必須在控制入口壓力、流量、溫度與設定值的同時，追蹤已驗證的出口量測值。
採用五步現場測試
- 界定驗收範圍。從製程要求與確切調壓閥資料表開始，記錄限值適用於零流量、指定流量或兩者。
- 驗證量測儀器。把現場壓力表或傳送器與適當參考儀器比較。發生偏移的壓力表會讓正常調壓閥看似不穩定。
- 記錄輸入條件。記錄入口壓力、出口壓力、流量或機器狀態、環境溫度、可行時的介質溫度，以及未被調動的設定值。
- 分開靜態與動態測試。先測零流量鎖定壓力，再於一個或多個明定流量條件下重複。不能拿今天的待機讀值與下月的尖峰流量讀值比較。
- 重複相同程序。使用相同接口、儀器、穩定時間、流量條件與溫度範圍，比較趨勢而非孤立讀值。
應記錄足夠背景，讓另一位技術人員可以重現結果：
| 欄位 | 應記錄內容 |
|---|---|
| 調壓閥 | 製造商、型號、範圍、溢流式／非溢流式設計 |
| 設定值 | 旋鈕或先導設定及調整方向 |
| 入口 | 調壓閥入口的靜態與流動壓力 |
| 出口 | 零流量鎖定壓力及明定流量下的壓力 |
| 需求 | 流量、機器步驟、閥位或可重複負載 |
| 環境 | 環境與介質溫度、振動、清洗暴露 |
| 儀器 | 壓力表／傳送器識別碼、量程、準確度、最近驗證日期 |
| 結果 | 相對基準的誤差與製程影響 |
比較相同工作狀態
實用的測試順序是零流量、低流量、正常流量與可重複尖峰流量。若出口壓力只隨需求改變，應調查流量能力、過濾器阻塞、管路與上游供氣。FRL 設定與維護指南涵蓋這些系統檢查。
若結果主要隨入口壓力改變，應計算或取得該型號的供氣壓力影響資料；若隨溫度改變，先在穩定溫度下重測，再拆開調壓閥。例如 Festo VPPM 資料表除了列出 0.5% 滿量程遲滯與 1.25% 滿量程總準確度，也列出 0.04%/K 溫度係數（Festo，VPPM 資料表，2026）。這些數值只適用於該型號，不適用所有調壓閥。
依我們的經驗，最有效率的現場趨勢圖會把入口壓力、出口壓力與機器狀態放在同一時間軸上。缺少這三個通道時，下游壓力表往往是唯一記錄訊號，技術人員可能花數小時把需求造成的壓力下陷誤稱為「漂移」。
壓力向上與向下漂移的原因
同一份 2026 年 Festo VPPM 資料，分別列出 1% 滿量程線性度、0.5% 滿量程遲滯、0.5% 重現性及 0.04%/K 溫度係數（Festo，VPPM 資料表，2026）。壓力向上或向下移動可能來自不同機制，單看方向無法辨識故障零件。
可能造成向上移動的因素包括：
- 閥座上有碎屑。
- 閥座損壞，無法完全關斷，需求停止後下游壓力繼續上升。
- 下游支路或止回閥回灌。
- 流量趨近零，顯示的是正常鎖定壓力行為，而非隨時間發展的故障。
- 調整機構受到外力而移動。
- 調壓閥或量測儀器的溫度效應。
可能造成向下移動的因素包括：
- 彈簧鬆弛。
- 腐蝕改變彈簧力，或妨礙內部零件自由移動。
- 膜片或密封老化，改變柔順性、預緊力或密封行為。
- 調整機構鬆動。
- 先導式調壓閥的先導通道受阻，尤其污染逐步改變原本可重複入口與流量條件下的先導平衡時。
- 入口壓力下降、流量需求增加或下游洩漏，被誤判為調壓閥漂移。

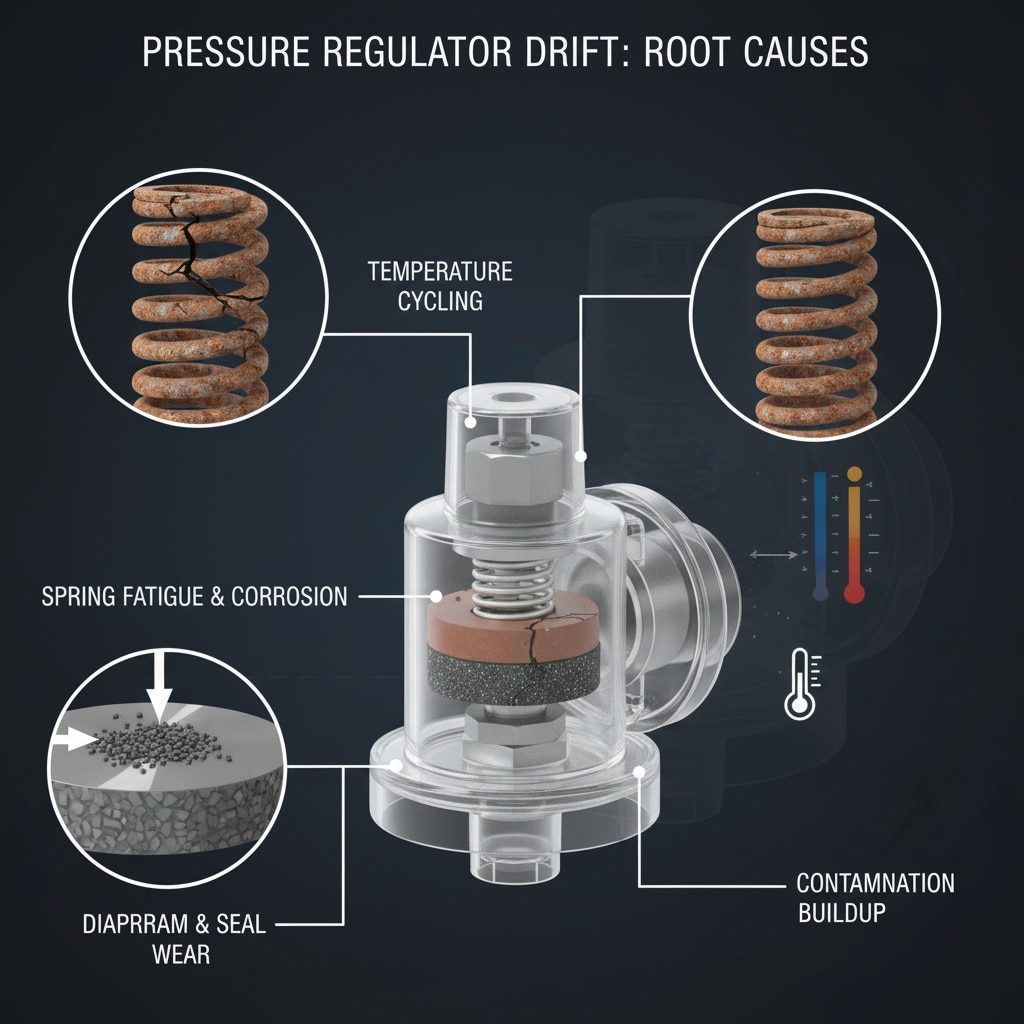

本圖是概念故障圖，並未為任何元件指定通用漂移方向或維護週期。
材料老化確實存在，但不能據此給出通用更換日期。2019 年一項研究檢視 AISI 304 不鏽鋼彈簧在不同負載與溫度下的應力鬆弛；2022 年一項 EPDM 研究則把壓縮應力鬆弛與壓縮永久變形視為長期密封效能指標（Li 等人，Materials Characterization，2019；Kömmling 等人，Continuum Mechanics and Thermodynamics，2022）。實際壽命仍取決於材料、應力、溫度、污染、工作週期與設計。
空氣品質同樣重要。粒子會干擾閥座，水分會促進腐蝕，不相容的油或化學品會侵蝕彈性體。應採用調壓閥本身規定的粒子、含油量、露點與介質限值。由於各型號與應用要求不同，一律套用「至少 5 微米」並不安全。ISO 8573-1 空氣品質指南說明如何指定污染等級，而不必猜測。
漂移如何影響氣缸推力、速度與能源使用？
美國能源部指出，在約 100 psig 下，當非調節需求占 30% 至 50% 時，排氣壓力每提高 2 psi，總能源使用量可能增加約 1.6% 至 2%（DOE，改善壓縮空氣系統效能，2003）。調壓閥誤差向上會浪費空氣，誤差向下則會降低致動器推力與製程裕度。
對氣缸腔室而言，一階推力變化為：
理論推力變化 = 有效活塞面積 x 腔室壓力變化
ΔF = A x ΔP例如，50 mm 缸徑的有效活塞面積約為 1,963 mm²。確認過的 0.1 bar 壓力變化，會使理論腔室推力改變約 19.6 N；此數字尚未計入摩擦、對向壓力、加速度與機構損失。
真實推力變化還取決於對向腔室壓力、密封與導向摩擦、機構比、加速度、側向負載及背壓。壓力與面積推力指南說明完整關係。量化觀察到的壓力偏移時，可使用氣缸推力計算器作為輔助檢查，但不能把計算結果當作調壓閥導致偏移的證據。
速度的關係較不直接。若調壓閥、閥、管路或排氣路徑無法通過足夠空氣，較高的靜態壓力讀值並不保證速度更快。若出口壓力在動作時下陷、停止後恢復，應先調查壓降特性與節流，再判定是否漂移。這項邊界也是選擇合理氣缸工作壓力的核心。
當壓力誤差耗盡製程裕度，品質問題就會出現。夾具可能失去保持力，壓合工序可能無法達到推力窗口，向上偏移則可能使夾爪壓傷產品。應由所需製程結果定義允許壓力範圍，不要先套用任意 ±5 psi 規則。
能源影響也需要正確邊界。DOE 數字適用於空壓機排氣壓力與非調節需求，不能直接套用到每個使用點調壓閥；但它確實說明，提高全廠總管壓力來掩蓋單一不穩定支路並非良好修正方式。應先修復局部故障。
最有效的警報限值通常應表達兩次：一次是製程感測器的壓力，一次是最終推力、速度或品質限值。壓力是調壓閥變數，製程結果才是設定限值的原因。
如何修正並預防調壓閥漂移？
Festo 2026 年 MS6N-LRP 為精密系列列出 0.02 bar 遲滯，其他調壓閥系列則公布寬得多、依型號而異的數值（Festo，MS6N-LRP 資料表，2026）。修正漂移時，應恢復確切型號的規定效能，不能對所有調壓閥套用同一維修門檻。
請依下列順序處理：
- 確認量測。驗證壓力表或傳送器，再重複受控測試。
- 排除供氣與流量影響。在同一趨勢圖比較入口壓力、出口壓力與需求。
- 檢查安裝條件。確認流向、安裝、排氣路徑、振動、溫度與下游回灌。
- 審查空氣品質。依調壓閥製造商要求檢查上游過濾器與冷凝水控制。
- 遵循維修說明。只清潔或更換製造商列為可維修的零件，並使用核准材料與維修套件。
- 重測所有相關狀態。包括零流量鎖定壓力、正常流量、可重複尖峰流量、供氣變化與生產驗收條件。
- 效能無法恢復時更換。依製程容差、公布特性、可維修性、安全後果與維修歷史判斷，不採用通用 psi 截止值。
進行內部檢查或更換元件前，必須執行現場能源控制程序。OSHA 29 CFR 1910.147 涵蓋非預期通電或儲存能量釋放可能傷害人員的維修作業，並要求釋放、約束儲存或殘留能量，或以其他方式使其安全（OSHA，危險能源控制，2026 年擷取）。
設定風險導向的驗證週期
氣動調壓閥沒有通用的每月、每季或每年校準週期。應從製造商指引開始，再依下列因素縮短或延長：
- 製程容差。
- 壓力超出容差，且機器無法在危險移動或保持失效前偵測損失時的安全後果。
- 數次驗證週期的歷次實測誤差。
- 循環次數與調整頻率。
- 溫度、振動、污染、清洗暴露，以及是否配有電子壓力感測器。
- 誤差成本與可偵測性，相較於再次進行受控驗證所需的人工、停機與儀器成本。
Fluke 校準指引把效能歷史、法規需求、安全、品質與預防維護政策視為週期設定因素，而非規定單一固定期間（Fluke，HART 壓力傳送器校準，2026 年擷取）。相較照抄不相關機器的日曆週期，採用相同的風險導向邏輯更合理。
購買替代品前先定義驗收要求
ISO 6953-2:2024 將調壓閥測試方法與資料呈現標準化，方便比較不同產品；但也說明這些比較測試不是每一只調壓閥的生產測試（ISO，ISO 6953-2:2024，2024）。應把現場驗收測試寫入 RFQ 或維護標準：
- 實際需求期間的入口壓力範圍。
- 出口設定值與允許誤差。
- 零流量鎖定壓力限值。
- 所需流量與容許壓降。
- 溢流式或非溢流式行為。
- 溫度範圍與穩定時間。
- 量測位置與儀器準確度。
- 製程推力、速度或品質限值。
如此即可把「壓力穩定」轉化為可測試要求。
氣動調壓閥漂移常見問題
ISO 6953-2:2024 是一份 39 頁的比較測試標準，但沒有為每一只現場調壓閥制定單一通用漂移限值（ISO，ISO 6953-2:2024，2024）。因此，以下實務答案均以確切產品規格、受控測試條件、量測不確定度與製程容差為依據。
多少調壓閥漂移算正常？
沒有通用正常值。Festo 一款 2026 年精密系列規定 0.02 bar 遲滯，通用系列則依型號公布不同數值。遲滯不等於長期漂移，但兩者的差異證明驗收範圍必須來自確切資料表與製程要求。
流量停止後壓力上升一定是調壓閥漂移嗎？
不一定。Parker 把流量下降與停止時的小幅壓力上升描述為鎖定壓力或爬升。應先把觀察到的上升與調壓閥公布行為比較，確認下游迴路沒有回灌，並在控制入口壓力、受困容積、溫度與壓力表準確度後再檢查閥座。
壓力表會讓調壓閥看起來像在漂移嗎？
會。Fluke 建議隔離壓力表，等待壓力穩定後，再與校準器或參考壓力表比較；其壓力傳送器指引建議參考儀器的準確度至少比受測裝置高三倍。調整或更換調壓閥前，應先驗證整條量測鏈。
氣動調壓閥多久應檢查一次？
應依製程風險與歷次實測結果設定週期。Fluke 把效能歷史、法規遵循、安全、品質與預防維護列為壓力儀器校準頻率的考量因素。關鍵夾具可能需要頻繁驗證，而歷史穩定的非關鍵工作空氣支路可採較長週期。
漂移的調壓閥應維修還是更換？
只有製造商提供適用程序或維修套件，且修復後元件能通過現場驗收測試時才進行維修。損傷無法維修、零件缺貨、誤差無法恢復，或故障後果大於維修價值時，應予更換。內部維修前務必隔離並釋放氣動能量。
把調壓閥漂移視為量測問題，而非一個籠統標籤，就能有效管理。先驗證儀器、保持工作狀態一致、區分時間效應與流量及供氣效應，再依確切調壓閥和製程限值判定結果。
