Druckregler-Drift ist eine anhaltende Veränderung des geregelten Ausgangsdrucks über die Zeit, nachdem Sollwert, Eingangsdruck, Luftstrom, Temperatur und Messmethode konstant gehalten wurden. Ein einzelner Manometerwert kann das nicht beweisen. Eine Trendkurve unter wiederholbaren Bedingungen kann es.
Ein langsamer Zylinder kann unter dynamischem Druckabfall leiden, während ein Druckanstieg nach dem Ende des Durchflusses auf Lockup oder Creep hinweisen kann. Trennen Sie diese Verhaltensweisen, bevor Sie den Regler ersetzen.
Wichtige Erkenntnisse
- Echte Drift ist ein kontrollierter Zeittrend.
- ISO 6953-2:2024 standardisiert Vergleichsprüfungen, aber die installierte Grenze ergibt sich weiterhin aus dem exakten Reglermodell, den Betriebsbedingungen und der Prozesstoleranz.
- Protokollieren Sie Eingangsdruck, Ausgangsdruck, Durchfluss, Temperatur und Sollwert gemeinsam.
- Prüfen Sie zuerst das Manometer.
Eine brauchbare Driftuntersuchung behandelt Regler und Messinstrument als zwei getrennte Prüflinge. Wenn nur ein einzelnes nachgeschaltetes Manometer aufgezeichnet wird, kann eine wandernde Anzeige nicht sagen, welches der beiden Geräte sich verändert hat.
Was genau ist Druckregler-Drift?
ISO 6953-1:2024 gilt für Druckluftregler bis 25 bar Eingangsdruck und 16 bar einstellbaren Ausgangsdruck und verlangt, dass Lieferanten ihre wesentlichen Eigenschaften veröffentlichen (ISO, ISO 6953-1:2024, 2024). Regler-Drift ist ein anhaltender Sollwertfehler, der bestehen bleibt, nachdem Betriebs- und Messgrößen beherrscht werden.
Betrachten Sie Drift als Trend, nicht als Einzelereignis. Stellen Sie einen Regler auf einen definierten Ausgangsdruck ein, reproduzieren Sie denselben Eingangsdruck und dieselbe Durchflussbedingung, lassen Sie das System stabilisieren und vergleichen Sie das Ergebnis mit der früheren Basislinie. Eine wiederholte Bewegung in eine Richtung ist ein untersuchungswürdiger Befund.
Die Abnahmegrenze ist keine universelle Anzahl von psi pro Monat. Sie ergibt sich aus zwei Quellen:
- den vom Reglerhersteller angegebenen Eigenschaften und Prüfbedingungen.
- der Prozesstoleranz am tatsächlichen Einsatzpunkt.
Diese beiden Grenzen können stark voneinander abweichen. In Festos Präzisionsreglerdaten für den MS6N-LRP von 2026 wird für eine Produktfamilie eine Druckhysterese von 0,02 bar angegeben, während für die allgemeine MS-LR-B-Familie modellabhängige maximale Hysteresewerte von 0,25 bis 0,5 bar genannt werden (Festo, MS6N-LRP Data Sheet, 2026; Festo, MS-LR-B Data Sheet, 2025). Keiner dieser Werte ist eine universelle Driftfreigabe.
Kurze Einbrüche, Pulse und Schwingungen gehören in die separate Diagnose von Druckschwankungen.
Wie unterscheidet sich Drift von Droop, Creep und Messfehlern?
Parkers Reglerleitfaden verwendet als Beispiel einen Koeffizienten für den Versorgungsdruckeinfluss von 0,6 psig Ausgangsänderung pro 100 psig Eingangsänderung und sagt ausdrücklich, dass jedes Reglermodell seinen eigenen Koeffizienten hat (Parker, Pressure Regulators Installation and Operation Guide, abgerufen 2026). Wenn sich Eingangsdruck oder Durchfluss geändert haben, ist die Ausgangsbewegung noch kein Beweis für langfristige Drift.
Nutzen Sie das folgende Muster, bevor Sie ein Fehlerbild zuweisen.
| Beobachtetes Verhalten | Was sich geändert hat | Treffenderer Name | Erste Prüfung |
|---|---|---|---|
| Ausgangsdruck bewegt sich über wiederholte kontrollierte Tests langsam in eine Richtung | Zeit | Mögliche Regler-Drift | Referenzinstrument und Testwiederholbarkeit |
| Ausgangsdruck fällt, während der nachgeschaltete Durchfluss steigt | Durchflussbedarf | Droop oder Durchflussempfindlichkeit | Regler-Durchflusskurve und Eingangsdruck unter Durchfluss |
| Ausgangsdruck steigt, wenn der Durchfluss sinkt oder stoppt | Durchflussabschaltung | Lockup oder Creep | Sitzzustand, Abschaltverhalten, eingeschlossenes Volumen |
| Ausgangsdruck bewegt sich, wenn sich der Eingangsdruck ändert | Versorgungsdruck | Versorgungsdruckeinfluss | Gleichzeitige Aufzeichnung von Ein- und Ausgang |
| Druck pendelt um den Zielwert | Regelkreis oder pneumatische Dynamik | Jagen oder Oszillation | Volumen, Restriktionen, Signalstabilität, Reglerdimensionierung |
| Die angezeigte Druckänderung erscheint, eine Referenz zeigt sie nicht | Messsystem | Drift von Manometer oder Sensor | Kalibrierung gegen eine bekannte Referenz |
| Druck fällt nach Versorgungsisolation ab | Gespeicherte Luft verlässt das Volumen | Leckage oder Verbrauch | Prüfvolumen definieren und Leckpfade isolieren |
Droop ist eine durchflussabhängige Leistungseigenschaft. Sie zeigt sich oft nur, wenn die Maschine Luft verbraucht. Der Regler kann nach sinkendem Durchfluss wieder nahe an den Sollwert zurückkehren, sodass eine reine Leerlaufaufzeichnung den Fehler verbirgt.
Lockup oder Creep ist ein Anstieg des Ausgangsdrucks bei nahezu Nullstrom. Parker weist darauf hin, dass der Abgabedruck normalerweise leicht steigt, wenn der Durchfluss reduziert und gestoppt wird. Ein weiterer Anstieg weit über das veröffentlichte Verhalten hinaus kann auf Verunreinigung, Sitzschaden, Rückspeisung oder die falsche Reglerarchitektur hinweisen. Auch dann ist ein kontrollierter Test erforderlich.
Der Einfluss des Versorgungsdrucks ist eine weitere häufige Falle. Wenn sich der vorgelagerte Header ändert, kann sich auch der nachgeschaltete Druck ändern, obwohl niemand den Einstellknopf berührt hat. Protokollieren Sie beide Seiten des Reglers auf derselben Zeitbasis.
Verwechseln Sie schließlich einen mechanischen Regler nicht mit einem Proportional-Druckregler. Ein elektropneumatischer Regler bringt Befehlssignal, internen Sensor, Regelalgorithmus und Entlüftungsverhalten mit. Sein Fehlerbudget umfasst Linearität, Hysterese, Wiederholgenauigkeit, Temperaturkoeffizient, Signalskalierung und Sensorgenauigkeit.
Druckregler-Drift messen
Fluke empfiehlt, ein isoliertes und stabilisiertes Druckmanometer mit einem Kalibrator zu vergleichen, und nennt in seiner Transmitter-Leitlinie, dass die Referenz mindestens dreimal genauer sein sollte als der Prüfling (Fluke, Verifying Analog and Digital Pressure Gauges, abgerufen 2026). Weisen Sie Drift nach, indem Sie einen verifizierten Ausgangswert trendmäßig aufzeichnen, während Sie Eingangsdruck, Durchfluss, Temperatur und Sollwert konstant halten.
Verwenden Sie einen fünfstufigen Feldtest
- Definieren Sie das Akzeptanzband. Beginnen Sie mit der Prozessanforderung und dem exakten Datenblatt des Reglers. Halten Sie fest, ob die Grenze bei Nullstrom, bei einem definierten Durchfluss oder in beiden Zuständen gilt.
- Verifizieren Sie das Messinstrument. Vergleichen Sie das installierte Manometer oder den Transducer mit einer geeigneten Referenz. Ein verschobenes Manometer kann einen gesunden Regler instabil erscheinen lassen.
- Protokollieren Sie die Eingangsgrößen. Erfassen Sie Eingangsdruck, Ausgangsdruck, Durchfluss oder Maschinenzustand, Umgebungstemperatur, Mediumtemperatur soweit praktikabel und den unveränderten Sollwert.
- Trennen Sie statische und dynamische Tests. Prüfen Sie zuerst Lockup bei Nullstrom und wiederholen Sie den Test dann bei einem oder mehreren definierten Durchflusszuständen. Vergleichen Sie keinen Leerlaufwert von heute mit einem Spitzenstromwert vom nächsten Monat.
- Wiederholen Sie genau dasselbe Verfahren. Verwenden Sie dieselben Anschlüsse, Instrumente, Stabilisierungszeiten, Durchflussbedingungen und Temperaturbänder. Vergleichen Sie Trends, nicht isolierte Einzelwerte.
Dokumentieren Sie genug Kontext, damit ein anderer Techniker das Ergebnis reproduzieren kann:
| Feld | Was zu dokumentieren ist |
|---|---|
| Regler | Hersteller, Modell, Bereich, entlüftende/nicht entlüftende Ausführung |
| Sollwert | Knopf- oder Piloteinstellung und Einstellrichtung |
| Eingang | statischer und fließender Druck am Reglereingang |
| Ausgang | Lockup-Druck bei Nullstrom und Druck bei definiertem Durchfluss |
| Bedarf | Durchflussmenge, Maschinenschritt, Ventilzustand oder reproduzierbare Last |
| Umgebung | Umgebungs- und Mediumtemperatur, Vibration, Washdown-Belastung |
| Instrument | ID von Manometer/Transducer, Bereich, Genauigkeit, letztes Verifikationsdatum |
| Ergebnis | Abweichung von der Basislinie und Prozessauswirkung |
Vergleichen Sie dieselben Betriebszustände
Eine brauchbare Reihenfolge ist Nullstrom, geringer Durchfluss, Normaldurchfluss und reproduzierbarer Spitzenstrom. Wenn sich der Ausgangsdruck nur mit dem Bedarf ändert, untersuchen Sie Durchflusskapazität, Filterverengung, Verschlauchung und vorgelagerte Versorgung. Der Leitfaden für FRL-Einstellung und Wartung deckt diese Systemprüfungen ab.
Wenn sich das Ergebnis hauptsächlich mit dem Eingangsdruck ändert, berechnen oder beschaffen Sie die Daten zum Versorgungseinfluss des Modells. Wenn es sich mit der Temperatur ändert, wiederholen Sie den Test bei stabiler Temperatur, bevor Sie den Regler öffnen. Ein Festo-VPPM-Datenblatt nennt zum Beispiel einen Temperaturkoeffizienten von 0,04 %/K neben 0,5 % Hysterese bezogen auf den Endwert und 1,25 % Gesamtgenauigkeit bezogen auf den Endwert (Festo, VPPM Data Sheet, 2026). Diese Werte gelten für dieses Modell, nicht für jeden Regler.
Aus unserer Erfahrung enthält die produktivste Feldaufzeichnung Eingangsdruck, Ausgangsdruck und Maschinenzustand auf einer gemeinsamen Zeitachse. Ohne diese drei Kanäle verbringen Techniker schnell Stunden damit, einen bedarfsbedingten Einbruch als „Drift“ zu bezeichnen, weil das nachgeschaltete Manometer das einzige aufgezeichnete Signal ist.
Ursachen für steigende und fallende Druckdrift
Dasselbe Festo-VPPM-Datenblatt von 2026 unterscheidet zwischen 1 % Linearität bezogen auf den Endwert, 0,5 % Hysterese, 0,5 % Wiederholbarkeit und einem Temperaturkoeffizienten von 0,04 %/K (Festo, VPPM Data Sheet, 2026). Steigende oder fallende Bewegungen können aus unterschiedlichen Mechanismen entstehen, daher identifiziert die Richtung allein das fehlerhafte Teil nicht.
Mögliche Ursachen für eine steigende Bewegung sind:
- Verschmutzung am Ventilsitz.
- Sitzschaden, der ein vollständiges Absperren verhindert und den nachgeschalteten Druck nach dem Ende des Bedarfs weiter steigen lässt.
- Rückspeisung aus einem nachgeschalteten Zweig oder Rückschlagventil.
- Abnehmender Durchfluss in Richtung Null, der normales Lockup-Verhalten und keinen zeitabhängigen Fehler sichtbar macht.
- Äußere Bewegung des Einstellmechanismus.
- Temperatureinflüsse im Regler oder im Messinstrument.
Mögliche Ursachen für eine fallende Bewegung sind:
- Federrelaxation.
- Korrosion, die die Federkraft verändert oder freie innere Bewegung verhindert.
- Alterung von Membran oder Dichtung, die Nachgiebigkeit, Vorspannung oder Dichtverhalten verändert.
- Ein loser Einstellmechanismus.
- Restriktive Pilotkanäle in einem pilotgesteuerten Regler, insbesondere wenn Verunreinigung das Pilotgleichgewicht über sonst wiederholbare Ein- und Durchflussbedingungen allmählich verändert.
- Sinkender Eingangsdruck, höherer Durchflussbedarf oder nachgeschaltete Leckage, die fälschlich als Regler-Drift interpretiert wird.

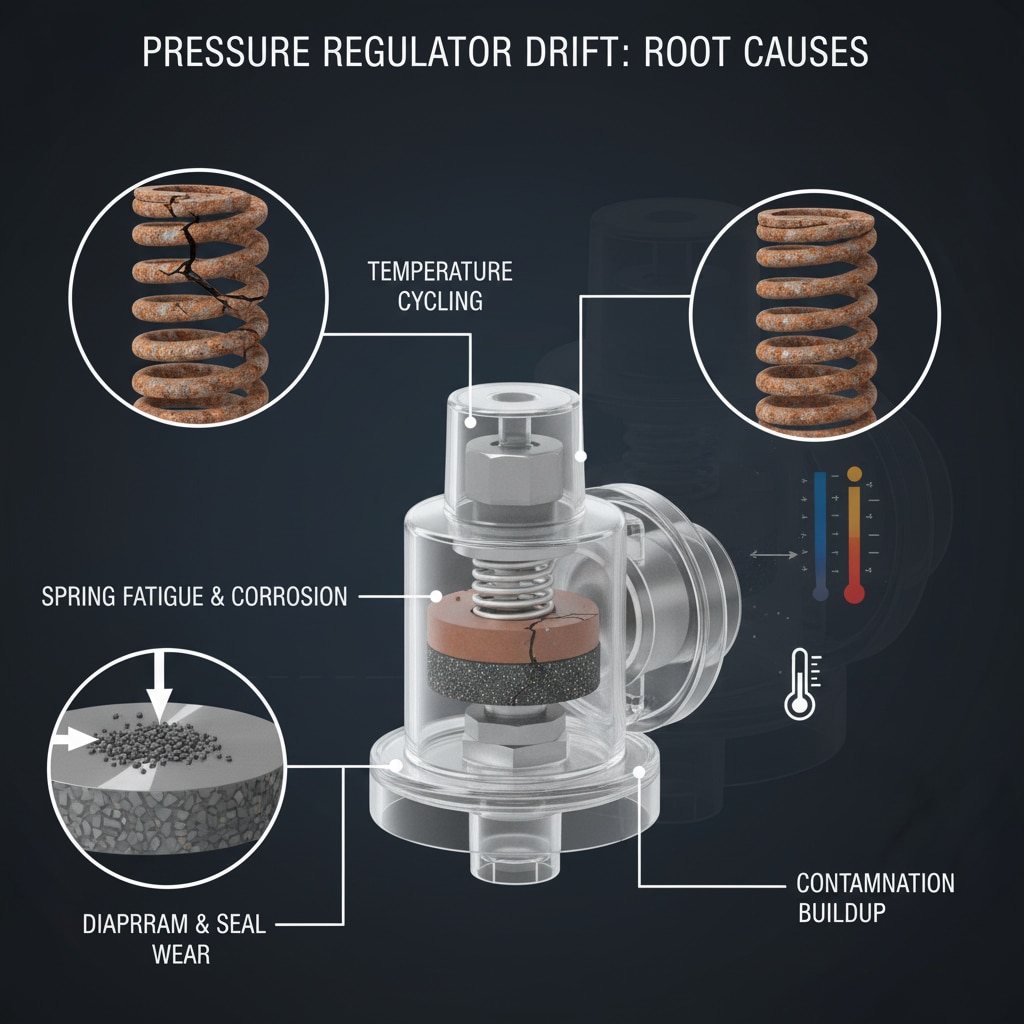

Die Abbildung ist eine konzeptionelle Fehlerkarte. Sie weist keinem Bauteil eine universelle Driftrichtung oder ein universelles Wartungsintervall zu.
Materialalterung ist real, liefert aber kein universelles Austauschdatum. Eine Studie von 2019 untersuchte Spannungsrelaxation in Edelstahlfedern aus AISI 304 unter verschiedenen Lasten und Temperaturen, während eine EPDM-Studie von 2022 Spannungsrelaxation und Compression Set als Kennzeichen langfristiger Dichtungsleistung identifizierte (Li et al., Materials Characterization, 2019; Kömmling et al., Continuum Mechanics and Thermodynamics, 2022). Die tatsächliche Lebensdauer hängt dennoch von Material, Spannung, Temperatur, Verunreinigung, Einschaltdauer und Design ab.
Die Luftqualität ist aus demselben Grund entscheidend. Partikel können den Ventilsitz stören, Feuchtigkeit kann Korrosion fördern, und inkompatibles Öl oder Chemikalien können Elastomere angreifen. Verwenden Sie die partikel-, öl-, taupunkt- und medienspezifischen Grenzen des Reglers. Eine universelle „mindestens 5 Mikron“-Regel ist unsicher, weil die Anforderungen nach Modell und Anwendung variieren. Der Leitfaden zu ISO 8573-1-Luftqualität erklärt, wie Sie Verunreinigungsklassen spezifizieren, ohne zu raten.
Wie wirkt sich Drift auf Zylinderkraft, Geschwindigkeit und Energieverbrauch aus?
Das U.S. Department of Energy berichtet, dass bei rund 100 psig eine Erhöhung des Austrittsdrucks um 2 psi den Gesamtenergieverbrauch um etwa 1,6 % bis 2 % erhöhen kann, wenn der unregulierte Bedarf 30 % bis 50 % beträgt (DOE, Improving Compressed Air System Performance, 2003). Ein zu hoher Reglerfehler kann Luft verschwenden, während ein zu niedriger Fehler Aktuatorkraft und Prozessreserve verringert.
Für eine Zylinderkammer ergibt sich die Änderung der Kraft in erster Näherung aus:
Änderung der theoretischen Kraft = wirksame Kolbenfläche x Änderung des Kammerdrucks
ΔF = A x ΔP
Ein Beispiel: Eine Bohrung von 50 mm hat eine wirksame Kolbenfläche von etwa 1.963 mm². Eine verifizierte Druckänderung von 0,1 bar verändert die theoretische Kammerkraft daher um etwa 19,6 N, bevor Reibung, Gegenkammerdruck, Beschleunigung und Mechanikverluste berücksichtigt werden.
Die reale Kraftänderung hängt zusätzlich von Gegenkammerdruck, Dichtungs- und Führungsreibung, Mechanikübersetzung, Beschleunigung, Querlast und Gegendruck ab. Der Leitfaden zu Kraft aus Druck und Fläche erklärt den vollständigen Zusammenhang. Um eine beobachtete Druckverschiebung zu quantifizieren, nutzen Sie den Cylinder Force Calculator als unterstützende Prüfung, nicht als Beweis dafür, dass der Regler die Verschiebung verursacht hat.
Bei der Geschwindigkeit ist der Zusammenhang indirekter. Ein höherer statischer Druckwert garantiert keine höhere Geschwindigkeit, wenn Regler, Ventil, Verschlauchung oder Auslasspfad nicht genug Luft durchlassen. Wenn der Ausgang während der Bewegung absackt und sich im Stillstand erholt, untersuchen Sie zuerst Droop und Restriktionen, bevor Sie von Drift sprechen. Diese Grenze ist entscheidend für die Auswahl eines realistischen Arbeitsdrucks für den Zylinder.
Qualitätsprobleme treten auf, wenn der Druckfehler die Prozessreserve aufbraucht. Ein Spanner kann Haltekraft verlieren, eine Presse kann ihr Kraftfenster verfehlen und ein Greifer kann nach einer steigenden Änderung ein Produkt markieren. Leiten Sie das zulässige Druckband aus dem erforderlichen Prozessergebnis ab. Beginnen Sie nicht mit einer willkürlichen Regel von ±5 psi.
Auch die Energiebetrachtung braucht die richtige Grenze. Die DOE-Zahlen gelten für den Kompressoraustrittsdruck und unregulierten Bedarf, nicht direkt für jeden Einsatzpunktregler. Sie zeigen aber, warum es eine schlechte Korrektur ist, den Anlagendruck im gesamten Header zu erhöhen, nur um einen instabilen Zweig zu kaschieren. Beheben Sie zuerst den lokalen Fehler.
Der beste Alarmgrenzwert wird oft doppelt ausgedrückt: einmal als Druck am Prozesssensor und einmal als daraus resultierende Kraft-, Geschwindigkeits- oder Qualitätsgrenze. Der Druck ist die Reglergröße. Das Prozessergebnis ist der Grund, warum die Grenze existiert.
Wie können Sie Druckregler-Drift korrigieren und verhindern?
Festos MS6N-LRP nennt 2026 eine Hysterese von 0,02 bar für eine Präzisionsfamilie, während andere Reglerfamilien deutlich größere modellabhängige Werte veröffentlichen (Festo, MS6N-LRP Data Sheet, 2026). Korrigieren Sie Drift, indem Sie die spezifizierte Leistung des exakten Modells wiederherstellen, nicht indem Sie eine generische Reparaturschwelle auf jeden Regler anwenden.
Gehen Sie in dieser Reihenfolge vor:
- Bestätigen Sie die Messung. Verifizieren Sie Manometer oder Transducer und wiederholen Sie den kontrollierten Test.
- Schließen Sie Versorgungs- und Durchflusseffekte aus. Vergleichen Sie Eingangsdruck, Ausgangsdruck und Bedarf auf derselben Kurve.
- Prüfen Sie die Einbaubedingungen. Bestätigen Sie Durchflussrichtung, Montage, Auslasspfad, Vibration, Temperatur und nachgeschaltete Rückspeisung.
- Prüfen Sie die Luftqualität. Kontrollieren Sie vorgelagerten Filter und Kondensatableitung gegen die Anforderungen des Reglerherstellers.
- Befolgen Sie die Serviceanweisung. Reinigen oder ersetzen Sie nur die Teile, die der Hersteller als wartbar ausweist. Nutzen Sie freigegebene Materialien und Service-Kits.
- Testen Sie jeden relevanten Zustand erneut. Dazu gehören Lockup bei Nullstrom, Normaldurchfluss, reproduzierbarer Spitzenstrom, Versorgungsvariation und die Produktionsabnahmebedingung.
- Ersetzen Sie den Regler, wenn die Leistung nicht wiederherstellbar ist. Nutzen Sie Prozesstoleranz, veröffentlichte Eigenschaften, Reparierbarkeit, Sicherheitsfolge und Servicehistorie, nicht einen universellen psi-Grenzwert.
Bevor Sie interne Prüfungen oder den Austausch von Bauteilen vornehmen, wenden Sie das Energie-Isolationsverfahren der Anlage an. OSHA 29 CFR 1910.147 gilt für Servicearbeiten, bei denen unerwartetes Einschalten oder die Freisetzung gespeicherter Energie Personen verletzen kann, und verlangt, gespeicherte oder Restenergie abzubauen, zurückzuhalten oder anderweitig sicher zu machen (OSHA, Control of Hazardous Energy, abgerufen 2026).
Legen Sie ein risikobasiertes Prüfintervall fest
Es gibt keinen universellen monatlichen, vierteljährlichen oder jährlichen Kalibrierplan für pneumatische Regler. Beginnen Sie mit der Herstellerleitlinie und verkürzen oder verlängern Sie das Intervall anhand von:
- Prozesstoleranz.
- Sicherheitsfolgen, wenn der Druck diese Toleranz verlässt und die Maschine den Verlust nicht erkennt, bevor eine gefährliche Bewegung oder ein Haltefehler auftritt.
- Historische As-found-Abweichungen über mehrere Prüfzyklen.
- Zykluszahl und Häufigkeit der Verstellung.
- Temperatur, Vibration, Verunreinigung, Washdown-Belastung und dem Vorhandensein eines elektronischen Drucksensors.
- Den Kosten und der Erkennbarkeit eines Fehlers im Vergleich zu Arbeit, Stillstand und Instrumentenkosten einer weiteren kontrollierten Prüfung.
Flukes Kalibrierleitlinie nutzt Leistungshistorie, regulatorische Anforderungen, Sicherheit, Qualität und vorbeugende Wartungsrichtlinien als Eingaben für Prüffristen und schreibt keinen festen Zeitraum vor (Fluke, HART Pressure Transmitter Calibration, abgerufen 2026). Dieselbe risikobasierte Logik ist belastbarer, als einen Kalenderwert von einer unähnlichen Maschine zu kopieren.
Definieren Sie die Abnahme, bevor Sie einen Ersatz beschaffen
ISO 6953-2:2024 standardisiert Prüfmethoden und Darstellung von Reglerdaten, damit unterschiedliche Produkte vergleichbar werden, stellt aber zugleich klar, dass diese Vergleichsprüfungen keine Produktionsprüfung für jeden einzelnen installierten Regler sind (ISO, ISO 6953-2:2024, 2024). Schreiben Sie den installierten Abnahmetest in RFQ oder Wartungsstandard fest:
- Eingangsdruckbereich unter tatsächlichem Bedarf.
- Ausgangssollwert und zulässige Abweichung.
- Lockup-Grenze bei Nullstrom.
- Erforderlicher Durchfluss und zulässiger Droop.
- Entlüftendes oder nicht entlüftendes Verhalten.
- Temperaturbereich und Stabilisierungszeit.
- Messort und Instrumentengenauigkeit.
- Prozessgrenze für Kraft, Geschwindigkeit oder Qualität.
So wird aus „stabilem Druck“ eine prüfbare Anforderung.
FAQs zu Druckregler-Drift in der Pneumatik
ISO 6953-2:2024 ist eine 39-seitige Norm für Vergleichsprüfungen, schafft aber keinen universellen Driftgrenzwert für jeden installierten Regler (ISO, ISO 6953-2:2024, 2024). Die praktischen Antworten unten verknüpfen jede Entscheidung deshalb mit der exakten Produktspezifikation, der kontrollierten Prüfbedingung, der Messunsicherheit und der Prozesstoleranz.
Wie viel Druckregler-Drift gilt als normal?
Einen universellen Normalwert gibt es nicht. Eine Festo-Präzisionsfamilie von 2026 gibt 0,02 bar Hysterese an, während allgemeine Produktfamilien andere modellabhängige Werte veröffentlichen. Hysterese ist nicht dasselbe wie langfristige Drift, aber der Kontrast zeigt, warum das Akzeptanzband aus dem exakten Datenblatt und der Prozessanforderung abgeleitet werden muss.
Ist ein Druckanstieg nach dem Ende des Durchflusses immer Regler-Drift?
Nein. Parker beschreibt einen kleinen Anstieg beim Abfallen und Stoppen des Durchflusses als Lockup oder Creep. Vergleichen Sie den beobachteten Anstieg zuerst mit dem veröffentlichten Verhalten des Reglers, stellen Sie sicher, dass der nachgeschaltete Kreis nicht rückspeist, und prüfen Sie den Sitz erst, nachdem Eingangsdruck, eingeschlossenes Volumen, Temperatur und Manometergenauigkeit beherrscht sind.
Kann ein Manometer einen Regler so aussehen lassen, als würde er driften?
Ja. Fluke empfiehlt, das Manometer zu isolieren, den Druck stabilisieren zu lassen und es dann mit einem Kalibrator oder Referenzmanometer zu vergleichen. Seine Transmitter-Leitlinie empfiehlt eine Referenz, die mindestens dreimal genauer ist als der Prüfling. Verifizieren Sie die Messkette, bevor Sie den Regler verstellen oder austauschen.
Wie oft sollte ein pneumatischer Druckregler geprüft werden?
Legen Sie das Intervall anhand von Prozessrisiko und As-found-Historie fest. Fluke nennt Leistungshistorie, regulatorische Konformität, Sicherheit, Qualität und vorbeugende Wartung als Einflussgrößen für die Kalibrierhäufigkeit von Druckinstrumenten. Ein kritischer Spanner kann häufige Verifizierung rechtfertigen, während ein unkritischer Service-Luftzweig mit stabiler Historie ein längeres Intervall erlaubt.
Sollte ein driftender Regler repariert oder ersetzt werden?
Reparieren Sie nur, wenn der Hersteller ein geeignetes Verfahren oder Service-Kit bereitstellt und die wiederhergestellte Einheit den installierten Abnahmetest besteht. Ersetzen Sie den Regler, wenn der Schaden nicht wartbar ist, Teile fehlen, die erforderliche Toleranz nicht wiederhergestellt werden kann oder die Fehlerfolgen den Reparaturnutzen übersteigen. Isolieren und entspannen Sie pneumatische Energie immer vor inneren Servicearbeiten.
Druckregler-Drift wird beherrschbar, sobald sie als Messproblem und nicht als Etikett behandelt wird. Verifizieren Sie das Instrument, halten Sie den Betriebszustand konstant, trennen Sie Zeiteffekte von Durchfluss- und Versorgungseffekten und bewerten Sie das Ergebnis anhand der exakten Regler- und Prozessgrenzen.
