您的汽缸在行程結束時發出鎚擊聲。安裝螺栓鬆脫、端蓋開裂，而機房內的噪音水平讓維護團隊不得不戴上耳罩，以保護本來應該安靜運轉的機器。有人告訴您「調整緩衝」，但沒有人說明您實際需要哪一種緩衝類型，也沒有人說明您現有的緩衝為何失效。🔨
固定保險墊是輕負載、低速油缸的正確選擇，在這種情況下，簡單、免維護的行程末端阻尼就已經足夠。可調式氣墊適用於中高速、中到重負荷的應用，在這些應用中，需要精確的減速控制，以保護油缸、負荷和機器結構。.
Hendrik 是荷蘭鹿特丹一家包裝機械廠的維護工程師。他的無桿油壓缸在以 800mm/s 的速度承受 12kg 的負載時，在行程結束時會撞擊滑塊 - 他的固定保險墊會墊底，並將全部撞擊能量傳遞到端蓋上。改用可調式氣墊並調整滾針設定後，撞擊噪音完全消失，油缸使用壽命估計延長了 3 倍。🔧
目錄
- 氣壓缸中的固定式氣墊與可調式氣墊在力學上有何差異？
- 何時固定式保險槓氣墊才是氣缸應用的正確規格？
- 哪些作業條件需要可調整氣墊以提供可靠的氣缸性能？
- 固定式保險桿和可調式氣墊在維護、調整和總成本方面如何比較？
氣壓缸中的固定式氣墊與可調式氣墊在力學上有何差異？
大多數工程師都知道緩衝會減慢活塞在行程結束時的速度。但只有少數人瞭解其中根本不同的機制 - 而這種差異決定了哪一種類型適合您的應用。🤔

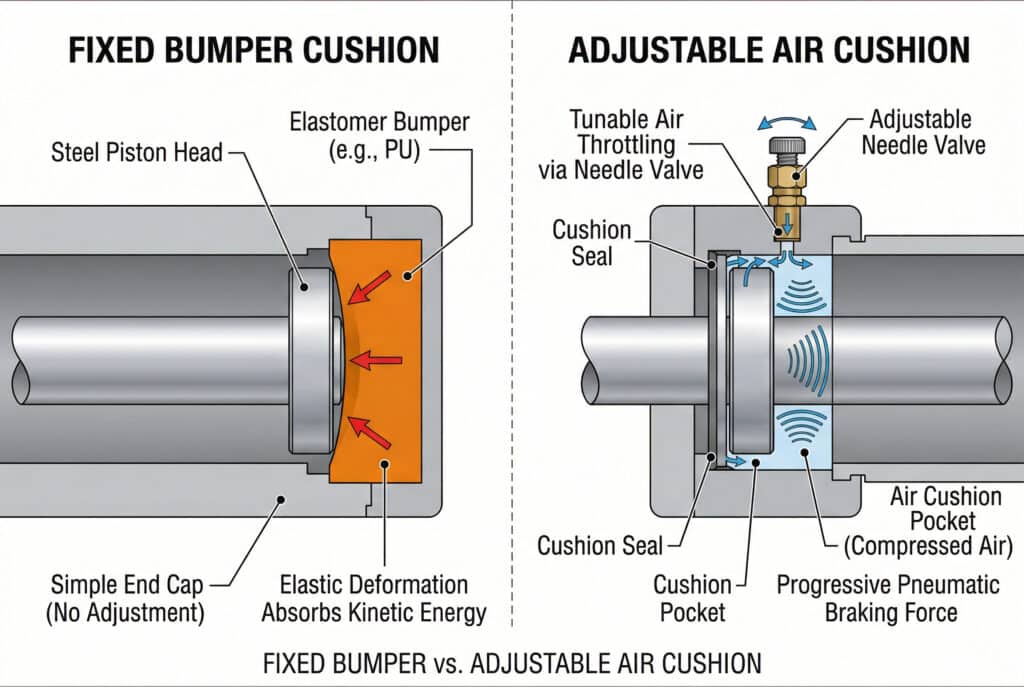

固定式防撞墊可吸收行程結束時的衝擊力 動能1 通过 彈性變形2 由橡膠或聚氨酯元件組成 - 簡單、被動且不可調。可調式氣墊可在活塞接近行程末端時，在活塞前方截留一袋壓縮空氣，產生漸進式氣壓煞車力，可透過氣壓調節器調整。 針閥3 以符合應用程式的確切負載和速度。.
核心機制比較
| 財產 | 固定式防撞墊 | 可調式氣墊 |
|---|---|---|
| 能量吸收法 | 彈性變形（橡膠/PU） | 壓縮空氣節流 |
| 可調整性 | ❌ 無 | ✅ 針閥可調 |
| 有效速度範圍 | 低 (最高 ~300mm/s) | 中高 (高達 1500mm/s+) |
| 有效負載範圍 | 重量輕（最多 ~5 公斤） | 中-重（5 公斤-100 公斤以上） |
| 行程結束噪音 | 負載下中高 | 正確調整時偏低 |
| 維護需求 | 僅更換保險桿 | 針閥 + 密封服務 |
| 汽缸孔適用性 | 小口徑 (6-32 公釐典型值) | 所有孔徑尺寸 (12mm-320mm) |
| 對週期時間的影響 | 最低限度 | 正確設定時為最小值 |
在 Bepto，我們提供更換固定保險桿元件、可調式緩衝針閥組件、緩衝密封套件和完整的端蓋重建組件，作為所有主要鋼瓶品牌的 OEM 相容替換件 - 讓您的緩衝性能保持在規格要求，而無需延長 OEM 交貨期。💰
何時固定式保險槓氣墊才是氣缸應用的正確規格？
固定式保險桿並非折衷方案或預算上的捷徑 - 它們是針對氣壓缸應用中的特定類別所設計的正確解決方案，其簡易性是真正的優勢。✅

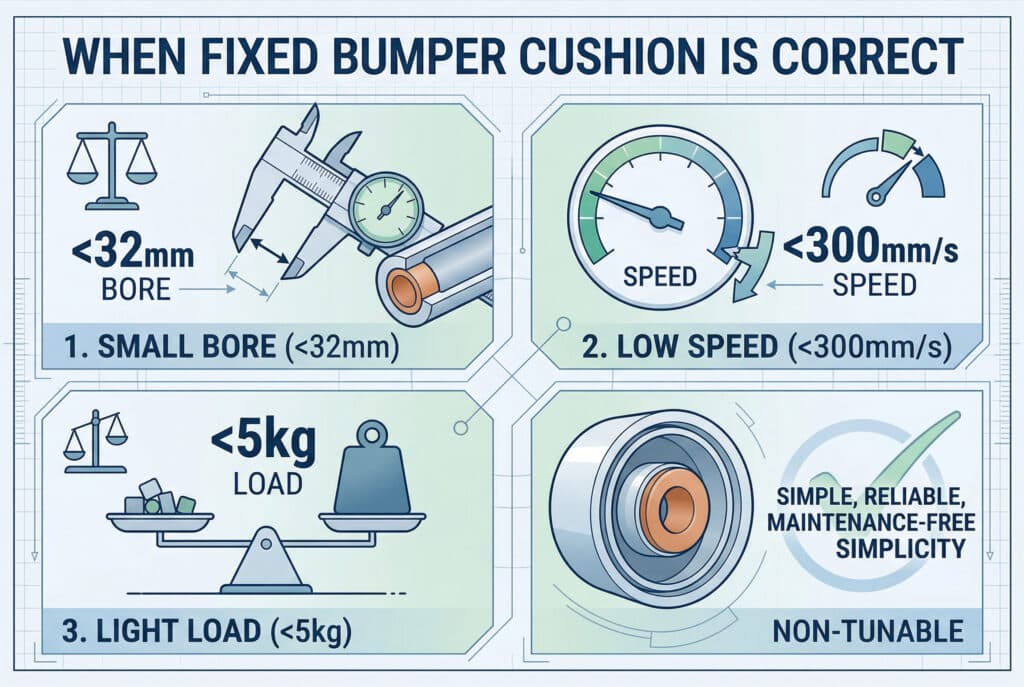

固定式防撞墊是汽缸時的正確規格 劖4 小 (32mm 以下)、運轉速度低於 300mm/s、移動負荷輕 (5kg 以下)、循環頻率適中、應用不需要可調整的減速 - 因此免維護的簡易性比可調性更有價值。.
固定式防撞墊的理想應用
- 🔩 輕型組裝自動化中的小內徑氣缸 (6-25mm)
- 🤖 以最小的移動質量實現夾具開啟/關閉驅動
- 📦 輕負載零件頂出和分流機構
- 🔄 低速傳送系統中的短行程定位
- 🪛 感測器標誌驅動和限位開關觸發
- ⚙️ 低頻循環應用 (低於 20 次/分鐘)
依操作條件選擇固定式保險桿
| 操作狀況 | 固定式保險桿是否足夠？ |
|---|---|
| 孔徑 ≤ 25mm，速度 ≤ 200mm/s | ✅ 是 |
| 負載 ≤ 3kg，水平方向 | ✅ 是 |
| 循環速率 ≤ 20 次/分鐘 | ✅ 是 |
| 孔徑 ≥ 40mm，速度 ≥ 400mm/s | ❌ 所需的可調式空氣 |
| 懸吊負載的垂直方向 | ❌ 所需的可調式空氣 |
| 高循環率 (60+ 循環/分鐘) | ❌ 所需的可調式空氣 |
| 需要精確的減速 | ❌ 所需的可調式空氣 |
Isabel 是西班牙巴塞隆納一家醫療設備組裝公司的機器設計工程師，她在組裝單元中的每個輕負載零件呈現感應器致動器上都指定使用固定保險桿氣缸 - 12mm 內徑、50mm 行程、0.8kg 負載、每分鐘 15 次循環。在三年的生產過程中，氣墊零調整，保險桿零故障。對於她的應用而言，可調整的氣墊會增加成本、複雜性，以及操作員可能不小心調整的針閥。簡單是正確的。💡
哪些作業條件需要可調整氣墊以提供可靠的氣缸性能？
有一個明顯的臨界值，超過這個臨界值，固定式保險桿就無法吸收衝程結束時的能量，而不會觸底並將衝擊負荷傳送至汽缸結構 - 可調整氣墊是超過這個臨界值的唯一正確解決方案。🎯

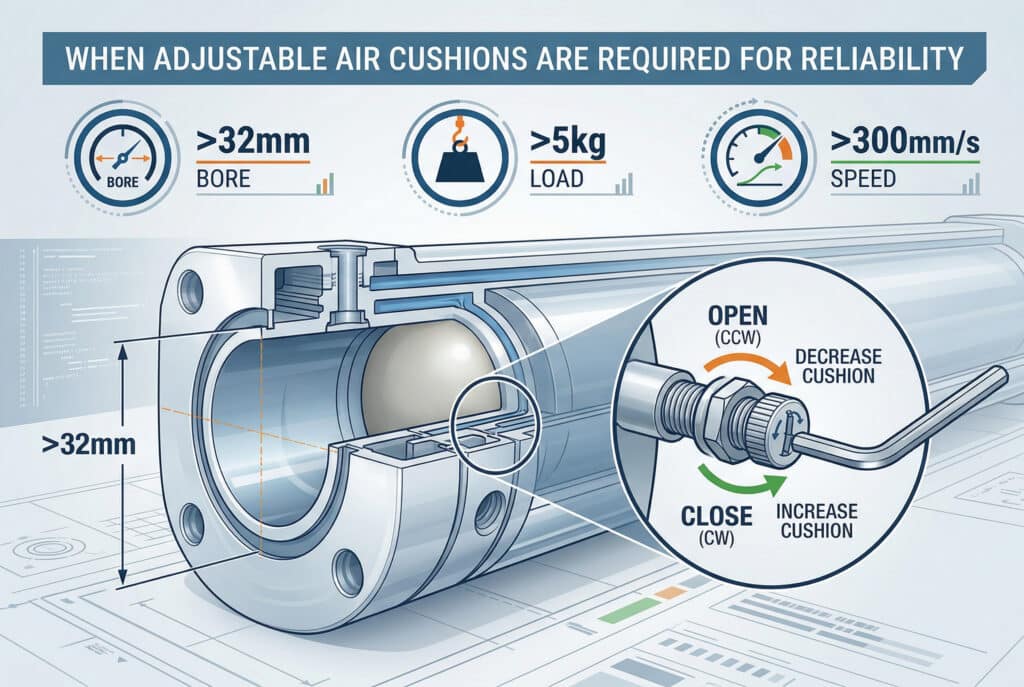

當氣缸孔徑超過 32mm、運轉速度超過 300mm/s、移動負荷超過 5kg、循環率高、方向垂直且有懸浮物質，或應用涉及懸浮物質時，就需要可調整氣墊。 無桿氣缸5 車架的衝程末端衝擊能量與車架質量和速度的平方成正比。.
固定式保險桿無法處理的故障模式
| 故障模式 | 根本原因 | 可調式氣墊解決方案 |
|---|---|---|
| 端蓋開裂 | 撞擊能量超過保險桿的吸收能力 | 漸進式氣壓煞車可吸收全部能量 |
| 安裝螺栓鬆脫 | 傳送至車架的重複衝擊負載 | ✅ 平穩減速消除震動 |
| 行程結束時的滑塊反彈 | 高速撞擊下的保險桿反彈 | ✅ 氣墊可消散能量而不會反彈 |
| 活塞密封件過早磨損 | 撞擊偏差造成的側向負載 | 受控制的減速可減少側負荷 |
| 過大的行程結束噪音 | 透過底部保險桿的機械衝擊 | ✅ 針頭正確設定後即可消除 |
| 行程結束時的負載損害 | 通過剛性保險桿的減速力尖峰 | ✅ 可調式斜坡與負載脆性相匹配 |
這正是 Hendrik 在鹿特丹所經歷的。他的無桿圓筒車體質量為 12 公斤，以 800mm/s 的速度移動 - 每衝程的動能為 3.84 焦耳，遠遠超出了固定式保險桿的吸收能力。他使用 Bepto 的可調式氣墊，以 3/4 圈的針狀開口進行正確設定，在最後 25 mm 的行程中減輕了滑塊的重量，而且沒有撞擊噪音和端蓋應力。他的油缸目前已運轉 210 萬次，而無需端蓋維護。📉
可調式緩衝針設定指南
| 症狀 | 調整針 | 方向 |
|---|---|---|
| 行程結束時的硬撞擊 | 坐墊太開 | 關閉針頭 (CW) 1/4 轉 |
| 汽缸在行程結束前停滯 | 坐墊太緊 | 開針 (CCW) 1/4 轉 |
| 行程結束時的彈跳或反彈 | 坐墊太開 | 關閉針頭 (CW) 1/8 轉 |
| 週期時間增加 | 坐墊太緊 | 開針 (CCW) 1/8 轉 |
| 正確設定 | 平順、安靜的減速停車 | 鎖針位置 |
固定式保險桿和可調式氣墊在維護、調整和總成本方面如何比較？
緩衝類型影響的不只是行程結束時的感覺 - 它會影響密封件壽命、端蓋壽命、維護次數，以及因緩衝選擇錯誤而造成結構損壞的下游成本。💸

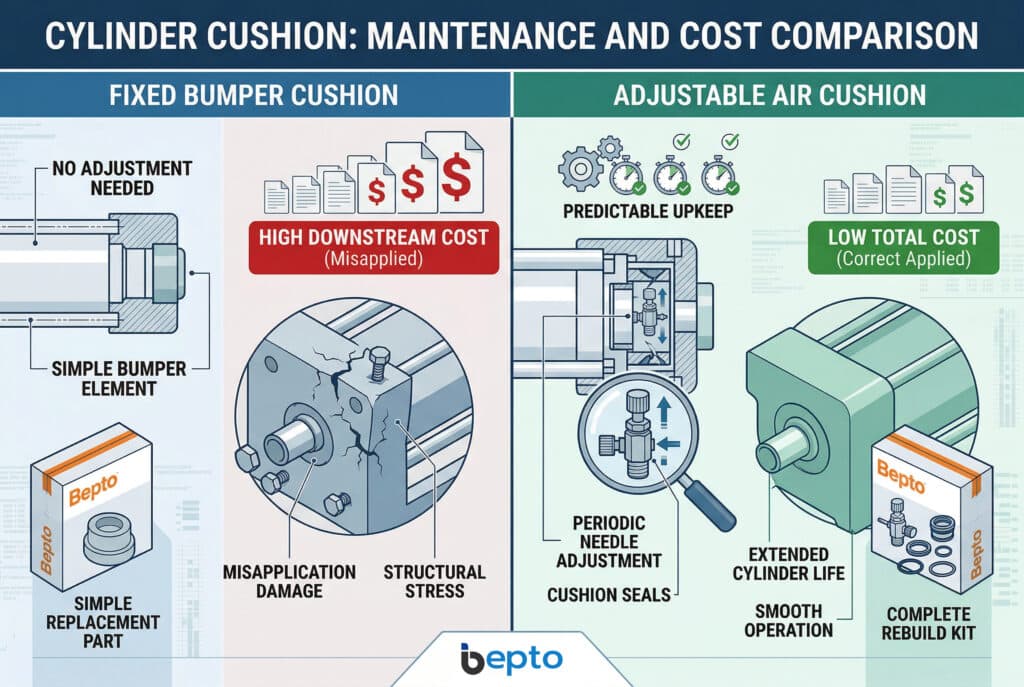

固定式緩衝器在正確的應用中維護成本幾乎為零，但如果錯誤應用於高速或高負載條件下，則會產生高昂的下游維修成本。可調式氣墊需要定期維修針形閥和密封件，但透過延長氣缸壽命、消除端蓋損壞，以及在要求嚴苛的應用中減少結構維護，可大幅降低總成本。.
維護與成本比較
| 考量因素 | 固定式保險桿 | 可調式氣墊 |
|---|---|---|
| 初始設定要求 | 無 | 試運轉時針的調整 |
| 持續維護 | 保險桿檢查/更換 | 針閥 + 墊片密封服務 |
| 保險桿/密封件的典型維修間隔 | 1-3 年（輕職） | 2-4 年（正確應用） |
| 誤用損害成本 | 高（端蓋、框架、負載損壞） | 低（僅針漂移） |
| 備件複雜性 | 簡單 (僅保險桿元件) | 中度（針、密封件、O 型環） |
| OEM 更換成本 | $$ | $$$ |
| Bepto 同等成本 | $ (最高可節省 40%) | $$ (最高可節省 35%) |
| 前置時間 (Bepto) | 3-7 工作天 | 3-7 工作天 |
在 Bepto，我們備有完整的緩衝器重建套件 - 緩衝器元件、緩衝器密封件、針閥組件和 O 形環組 - 適用於所有主要氣壓缸品牌，可直接作為 OEM 相容的替代品，因此您的維護團隊可在幾分鐘內恢復緩衝器性能，而無需等待原廠零件幾週。⚡
總結
在負載較輕、速度較低、免維護簡單的情況下，請指定使用固定式緩衝器；在速度、質量或循環率使衝程末端能量超出彈性變形所能安全吸收的範圍時，請指定使用可調式氣墊。將氣墊機構與您應用的動能現實相匹配，您的氣缸將運行得更安靜、更長壽、維護成本更低。💪
關於氣缸端蓋緩衝裝置選擇的常見問題
Q1: 我如何知道我的固定保險桿緩衝器在目前的應用中是否超載？
保險桿超載最明顯的跡象是聽到衝程結束時的撞擊聲、可見的保險桿變形或開裂、油缸安裝硬體鬆脫，以及端蓋過早磨損或開裂。固定保險桿油缸出現任何這些症狀，都表示可調整氣墊是正確的替換規格。.
Q2: 我可以將可調整氣墊加裝到原本有固定保險桿的鋼瓶嗎？
在大多數情況下，無 - 可調式氣墊端蓋需要內部開孔、活塞上的氣墊矛或套筒以及針閥組件，而固定保險桿氣缸設計中沒有這些部件。正確的解決方案是將氣缸更換為可調式氣墊。Bepto 為所有主要品牌提供與 OEM 相容的可調式氣墊缸替代品，價格低於 OEM 價格 30-40%。.
Q3: 在新汽缸安裝上，可調式緩衝針閥的正確起始位置是什麼？
開始時，針閥從完全關閉開啟 1.5 圈，以工作速度和負載運轉油缸，並以 1/4 圈的增量進行調整 - 如果衝擊力仍然存在則關閉，如果油缸在行程結束前停滯則開啟 - 直到實現平穩、安靜的減速。在最終設定之後，請務必鎖定指針位置。.
Q4: Bepto 軟墊密封套件是否與目前使用 OEM 密封件的汽缸相容？
是 - Bepto 墊片密封套件是根據所有主要汽缸品牌的 OEM 匹配材料規格（NBR、FKM 或所需的聚氨酯）和尺寸公差製造，確保與現有汽缸孔、端蓋和活塞組件完全相容。.
Q5: 與標準有杆氣缸相比，無杆氣缸的緩衝片選擇有何不同？
無活塞桿氣缸的負荷在外部滑塊上，這意味著全負荷質量和速度對行程末端動能的貢獻 - 通常遠大於同等的有活塞桿氣缸應用。可調式氣墊是所有輕載荷以上無桿式氣缸應用的標準規格，正確的氣針設定對於保護端蓋、內部鋼帶或密封系統免受衝擊損害至關重要。.
