您的電磁閥線圈又燒壞了。或者您的替換線圈到達後，它發出嗡嗡聲、發熱，並在一個班次之內觸發您的控制面板斷路器。沒有人記錄原來的線圈電壓為何被指定，OEM 的交貨期長達四週，而您的氣動電路在生產等待期間卻癱瘓了。根本原因幾乎都是一樣的：電壓規格在沒有了解的情況下被抄襲，或是在沒有驗證的情況下就採購替代品。⚡
24VDC 線圈是現代 PLC 控制的氣動系統、行動設備，以及需要低電壓、快速切換和無電弧操作的安全關鍵電路的正確選擇。120VAC 線圈是使用現有交流配電基礎設施的傳統工業裝置的正確選擇，在這些裝置中，直接線電壓驅動不需要直流電源。.
Brian 是愛荷華州 Des Moines 一家食品加工廠的維護主管。他的氣動閥組自 1987 年建廠以來一直使用 120VAC 線圈。在一個炎熱的夏天，有三個線圈同時發生故障，他的團隊在沒有檢查控制面板的情況下就採購了 24VDC 的替代品 - 直流電源並不存在，閥門從未啟動，在診斷錯誤的過程中，生產線又停了六個小時。在採購前進行電壓驗證只需花費五分鐘。這個錯誤卻花費了半個班次的時間。🔧
目錄
- 24VDC 和 120VAC 電磁閥線圈的核心電氣和效能差異為何？
- 何時 24VDC 才是您氣動系統的正確電磁線圈規格？
- 哪些工業環境和傳統系統仍然需要 120VAC 電磁線圈？
- 24VDC 和 120VAC 電磁線圈在切換速度、熱量和總更換成本方面有何差異？
24VDC 和 120VAC 電磁閥線圈的核心電氣和效能差異為何？
大多數技術人員都知道一個線圈使用直流，另一個使用交流。只有極少數的人瞭解這種差異所造成的下游效能後果 - 而這些後果決定了哪一個線圈屬於您的系統，而不只是哪一個適合連接器。🤔
24VDC 線圈從穩定的直流電產生恆定的磁場，提供安靜的操作、無弧切換、快速回應和直接 PLC 輸出相容性。120VAC 線圈從交流電產生脈動磁場，會產生特有的嗡嗡聲、較高的湧入電流、較慢的有效響應，並且需要小心匹配交流電源頻率 - 但可直接從標準北美線電壓操作，無需直流電源。.
核心電氣性能比較
| 財產 | 24VDC 線圈 | 120VAC 線圈 |
|---|---|---|
| 供應類型 | 直流電 | 交流電 |
| 磁場特性 | 恆定 | 脈衝 (50/60Hz) |
| 操作噪音 | ✅ 無聲 | ⚠️ 可聽到的嗡嗡聲（正常） |
| 浪湧電流 | 低 | 高（高達 6-10 倍的保持電流） |
| 切換速度 | 快速 (10-30ms 典型值) | 中度 (20-50ms 典型值) |
| 切換時的電弧 | ✅ 無 | ⚠️ 目前 - 需要抑制 |
| PLC 輸出相容性 | 直接（電晶體輸出） | 需要繼電器或 SSR 介面 |
| 操作員安全（接觸電壓） | ✅ SELV - 可安全接觸 | ⚠️ 危險 - 震動風險 |
| 頻率敏感度 | 無 | 必須搭配 50Hz 或 60Hz 電源 |
| 如果閥門粘住，線圈有燒毀的風險 | 低 (定電流) | 較高（衝擊持續） |
| 典型功耗（保持） | 2-5W | 5-10W |
在 Bepto，我們提供所有標準電壓的 OEM 相容電磁閥線圈 - 24VDC、110VAC、120VAC、220VAC 和 240VAC - 搭配適用於所有主要氣動閥品牌的接頭類型 (DIN 43650A、B、C 和 Hirschmann) 和線圈外形尺寸。3-7 個工作天內完成更換，30-40% 低於 OEM 定價。💰

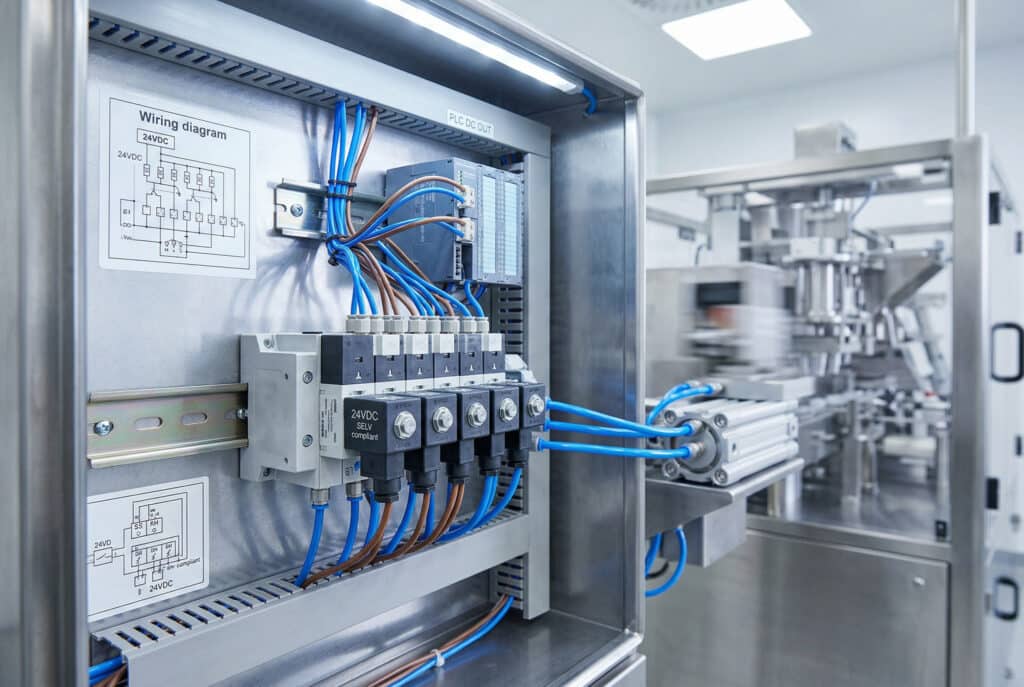

何時 24VDC 才是您氣動系統的正確電磁線圈規格？
24VDC 已經成為現代工業氣動裝置的主要線圈電壓 - 這並非慣例，而是因為其電氣特性正好符合當代自動化系統的設計與控制方式。✅
24VDC 線圈是正確的規格，適用於任何由 PLC、安全繼電器或工業 PC 控制的氣動系統；任何受電氣安全規範要求 SELV (安全超低電壓) 的操作員可接近區域的安裝；任何開關電弧劣化和線圈積熱會影響使用壽命的高週期應用；以及任何移動式或電池供電的氣動系統。.
24VDC 電磁線圈的理想應用
- 🤖 PLC 控制的氣動閥組 (直接式) 電晶體輸出1)
- 🏭 高循環率的自動化組裝和處理系統
- 🔒 安全等級的氣動迴路 (SIL 額定電磁閥2)
- 📱 移動設備和車載氣動系統
- 食品、製藥和無塵室環境 (SELV 要求)
- ⚙️ 具備協調閥排序功能的多軸無桿氣缸系統
依系統類型選擇 24VDC 線圈
| 系統類型 | 24VDC 正確嗎？ |
|---|---|
| Siemens / Allen-Bradley PLC 配備電晶體輸出 | ✅ 是 - 直接接線 |
| 安全繼電器控制的氣動夾鉗電路 | ✅ 是 - 需要 SELV |
| 高循環閥 (100+ 循環/小時) | ✅ 是 - 無弧開關 |
| 移動式液氣混合系統 | ✅ 是 - 與電池相容 |
| 傳統繼電器面板，沒有直流電源 | ❌ 首先驗證直流電源的可用性 |
| 50Hz 歐洲安裝，新建築 | ✅ 是 - 與頻率無關 |
Sophie 是法國里昂一條製藥包裝線的控制工程師，她在整個氣動閥基礎架構中指定專用 24VDC 電壓。她的設備的電氣安全標準規定 SELV（安全超低電壓）3 在所有操作員可接觸到的控制區中 - 120VAC 不允許在其面板上使用。她的 PLC 電晶體輸出會直接驅動線圈，每個閥門每小時的循環率超過 200 次，在四年的運作中，她的線圈沒有任何因開關劣化而造成的故障。💡

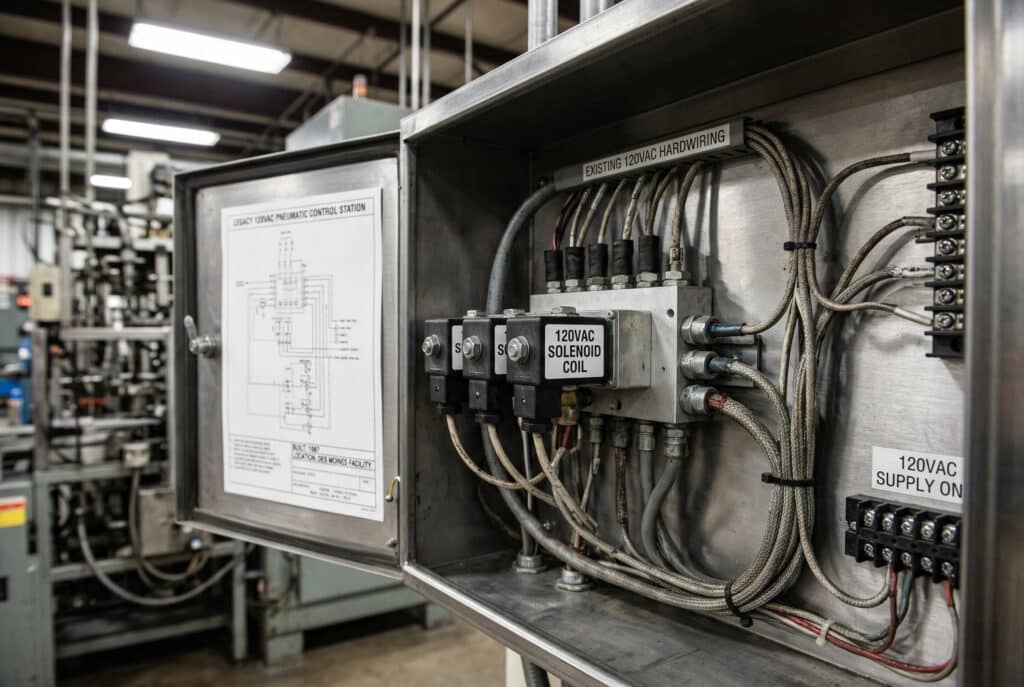

哪些工業環境和傳統系統仍然需要 120VAC 電磁線圈？
120VAC 線圈並未過時 - 在交流電源基礎建設已經存在，且增加直流電源容量的成本不合理的特定工業裝置中，120VAC 線圈仍是正確且實用的規格。🎯
120VAC 電磁線圈是正確的規格，適用於具有現有 120VAC 控制配線基礎設施的傳統北美工業設施、無直流電源供應器的繼電器邏輯或硬接線氣動控制面板、開關電弧和嗡嗡聲在操作上可接受的低週期速率氣動功能，以及重新配線至直流需要面板重新設計而超出維護任務範圍的任何改裝應用。.
120VAC 線圈仍為正確規格的應用
| 應用條件 | 120VAC 正確嗎？ |
|---|---|
| 現有的 120VAC 控制變壓器和配線 | ✅ 是 - 無需更改基礎設施 |
| 繼電器邏輯面板，不含直流電源供應器 | ✅ 是 - 從繼電器接點直接線圈接線 |
| 低循環率 (低於 20 次/小時) | ✅ 是 - 沒有嗡嗡聲和浪湧問題 |
| 1995 年前建造的北美設施 | ✅ Likely - 先驗證面板電壓 |
| 新安裝、PLC 控制 | ❌ 指定 24VDC |
| 安全等級電路，操作員可存取 | ❌ 需要 SELV - 使用 24VDC |
重要的 120VAC 線圈應用規則
- ⚠️ 務必確認供電頻率 - 使用 50Hz 電源的 60Hz 線圈運轉溫度較高，可能會過早出現故障。
- ⚠️ 未檢查線圈公差前，切勿以 110VAC 取代 120VAC - 大多數線圈可接受 ±10%，但請確認
- ⚠️ 安裝突波抑制器 在 120VAC 線圈電路上，可保護繼電器觸點免受開關電弧的影響
- ✅ 使用 DIN 43650A4 內建抑制二極體的連接器 若有
Brian 在 Des Moines 的情況就是這裡的警示故事。他 1987 年的設施在閥門面板上沒有 24VDC 基礎設施 - 他故障線圈的正確替換電壓一直是 120VAC。六小時停機時間的延長完全是由於採購錯誤的電壓造成的。在 Bepto，當客戶打電話要求更換緊急線圈時，我們的第一個問題總是：“您的控制面板供應的是什麼電壓？”您的控制面板向閥門提供的是什麼電壓？這一個問題每次都能避免 Brian 的錯誤。📉

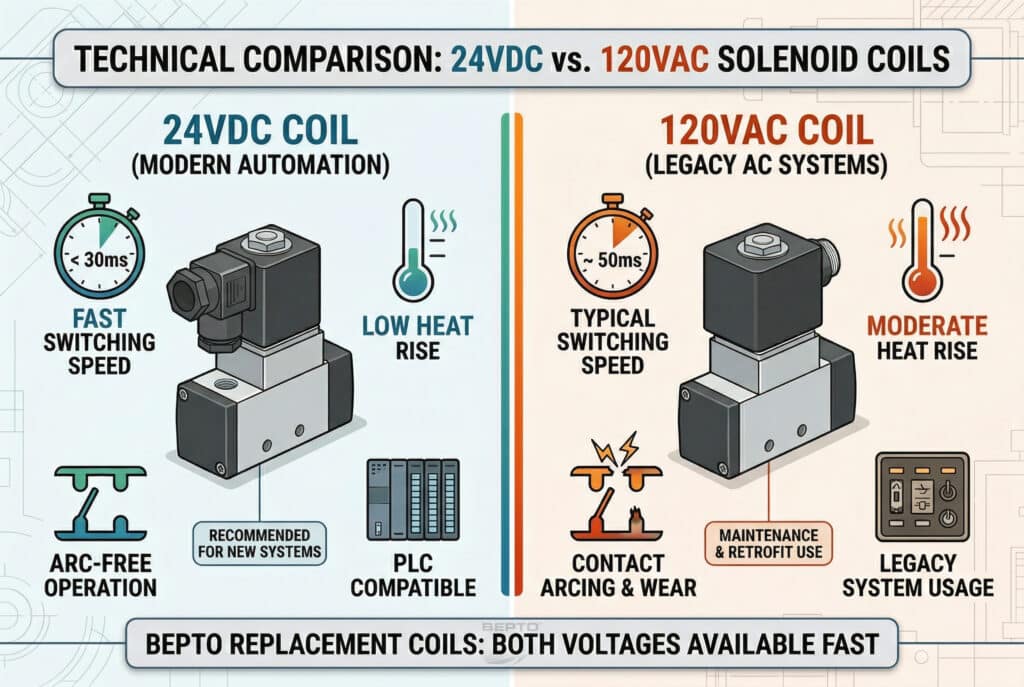

24VDC 和 120VAC 電磁線圈在切換速度、熱量和總更換成本方面有何差異？
線圈電壓會影響操作溫度、切換性能、連接器相容性，以及線圈故障事件的總成本 - 而不僅僅是替換元件的價格。💸
24VDC 線圈運行溫度較低、切換速度較快，而且由於與 PLC 相容且無電弧運行，因此在現代自動化系統中產生的總故障成本較低。120VAC 線圈的單元更換成本相當，但在高週期應用中，由於觸點電弧劣化、與斷路器衝擊相關的跳脫，以及在緊急供電期間發生電壓不匹配時所消耗的診斷時間，會產生較高的系統層級故障成本。.
切換速度、熱量與成本比較
| 考量因素 | 24VDC 線圈 | 120VAC 線圈 |
|---|---|---|
| 典型反應時間（通電） | 10-30ms | 20-50ms |
| 典型的反應時間 (關斷電源) | 10-25ms | 20-40ms |
| 工作溫度上升 | 低 (2-5W 保持) | 中度 (5-10W 保持) |
| 浪湧電流倍增器 | 1-1.5 倍的保有量 | 6-10x 保持 |
| 開關電弧損壞觸點 | ✅ 無 | ⚠️ 目前 - 繼電器接點磨損 |
| 閥門黏住時的線圈故障模式 | 熱保護跳脫 | 倦怠風險較高 |
| 連接器標準（最常見） | DIN 43650A/B | DIN 43650A/B |
| OEM 替換線圈成本 | $$ | $$ |
| Bepto 更換線圈費用 | $(30-40% 節省) | $ (節省 30-40%) |
| 緊急準備時間 (Bepto) | 3-7 工作天 | 3-7 工作天 |
| 電壓不匹配診斷風險 | 低 (DC 易於驗證) | 中 (AC 電壓等級不同) |
在 Bepto，我們擁有所有主要氣動閥品牌的所有標準電壓、連接器類型和線圈形式因素的電磁閥線圈庫存 - 因此，無論您的系統運行 24VDC 或 120VAC，您都可以在幾天內收到經驗證的 OEM 相容替代品，而不是幾周，並在出貨前確認正確的電壓。⚡
總結
在採購任何電磁線圈替換品之前，先確認您的控制面板供應電壓 - 然後指定所有現代 PLC 控制、安全等級或高週期氣動系統使用 24VDC 電壓，以及在現有交流基礎設施使其成為實際正確選擇的情況下使用 120VAC 電壓。將線圈與系統相匹配，您的閥門就能可靠切換、低溫運行，並且比任何錯誤指定的替換品更耐用。💪
關於電磁閥線圈選擇的常見問題：24VDC vs. 120VAC
Q1: 如果物理尺寸相符，我可以用 24VDC 線圈取代 120VAC 線圈嗎？
不 - 物理上相同的線圈在錯誤的電壓下會無法啟動（如果沒有直流電源）或立即燒毀（如果直流電壓加到交流線圈上）。無論物理相容性如何，在尋找替換線圈之前，請務必確認控制面板的供電電壓。.
Q2: 為什麼我的 120VAC 電磁線圈會發出很大的嗡嗡聲？
可聽到的嗡嗡聲是交流電磁線圈的正常特性，由供電頻率（50 或 60Hz）下的脈衝磁場引起。過大或增加的嗡嗡聲可能表示線圈組件內部的遮光環已磨損、供電電壓超出 ±10% 公差範圍或頻率不匹配 - 所有這些都會加速線圈磨損，因此應加以檢查。.
Q3: 如果將 60Hz 額定 120VAC 線圈連接至 50Hz 電源，會發生什麼情況？
使用 50Hz 供電頻率的 60Hz 額定線圈，由於在較低頻率下感抗較低，因此會產生較大電流，導致發熱量增加，並顯著縮短線圈壽命。請務必使線圈的額定頻率與電源頻率相匹配 - Bepto 為所有主要閥門品牌提供 50Hz 和 60Hz 兩種變體。.
Q4: 除了 24VDC 和 120VAC 電壓之外，Bepto 是否有其他電壓的電磁線圈替換品？
是 - Bepto 備有所有標準工業電壓的 OEM 相容電磁線圈，包括 12VDC、24VDC、48VDC、110VAC/50Hz、120VAC/60Hz、220VAC/50Hz 和 240VAC/50Hz，以及所有主要氣動閥品牌的 DIN 43650A、B 和 C 連接器選項。.
Q5: 如果原線圈標籤無法讀取，該如何識別正確的替換線圈電壓？
訂購前，請使用萬用表測量閥門連接器處的控制面板供電電壓 - 交流電壓的讀數約為 110-120V 或 220-240V，直流電壓的讀數約為 24V。如果有控制面板接線圖，線圈供電電路將被記錄在其中。如果沒有電氣數據，Bepto 的技術團隊也可以協助從閥體零件號識別線圈。⚡
