Kada vaši visokobrzinski pneumatski cilindri iznenada naiđu na zid performansi uprkos povećanju pritiska dovoda, vjerovatno se suočavate s začepljenim protokom — fenomenom koji može ograničiti brzinu cilindra do 40% i godišnje rasipati hiljade dolara na komprimirani zrak. Ova nevidljiva prepreka frustrira inženjere koji očekuju linearna poboljšanja performansi uz veće pritiske.
Gušenje protoka nastaje kada brzina zraka kroz cilindarske otvore dostigne sonična brzina1 (Mach 1), stvarajući ograničenje protoka koje sprječava daljnje povećanje brzine masenog protoka bez obzira na smanjenja tlaka nizvodno ili povećanja tlaka uzvodno. Ovaj kritični prag obično se javlja kada omjer pritisaka preko porta premaši 1,89:1.
Prošlog mjeseca pomogao sam Marcusu, inženjeru proizvodnje u pogonu za pakovanje velikom brzinom u Milwaukee, koji nije mogao shvatiti zašto njegov novi kompresor od 8 bara nije poboljšao brzine cilindara u odnosu na njegov stari sistem od 6 bara. Odgovor je bio u razumijevanju dinamike zagušenog protoka na otvorima cilindara.
Sadržaj
- Šta uzrokuje začepljen protok u portovima pneumatskog cilindra?
- Kako identificirati uslove začepljenog protoka?
- Koji su utjecaji gušenja luka na performanse?
- Kako možete prevazići ograničenja zagušenog protoka?
Šta uzrokuje začepljen protok u portovima pneumatskog cilindra?
Razumijevanje fizike zaustavljenog protoka je ključno za optimizaciju visokobrzinskih pneumatskih sistema. ⚡

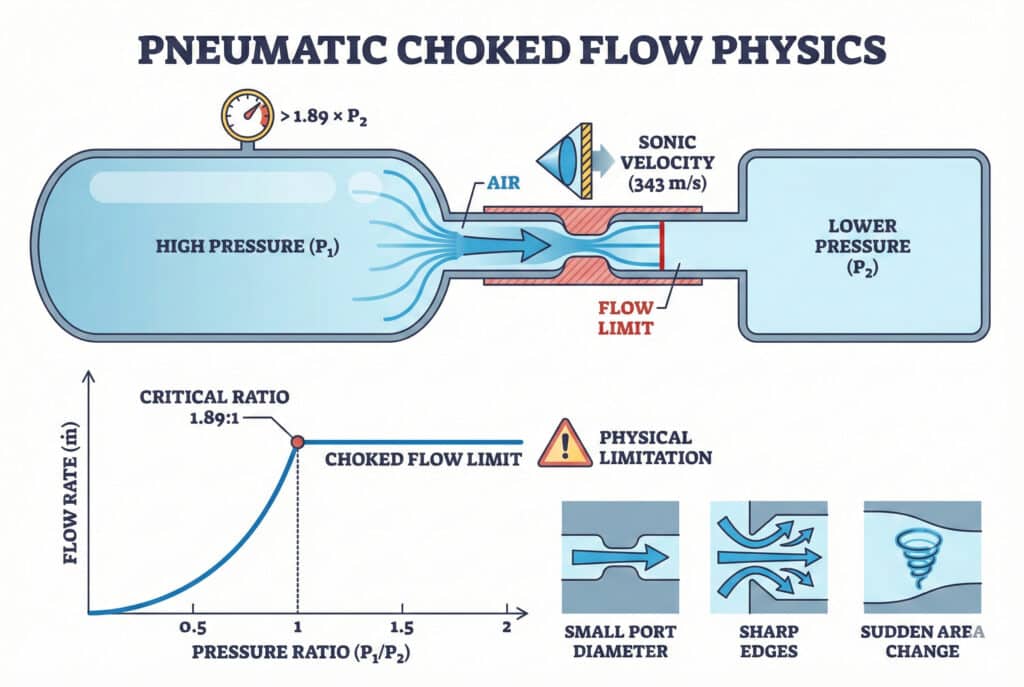

Gušenje protoka nastaje kada omjer pritisaka (P₁/P₂) preko cilindričnog otvora premaši kritični omjer od 1,89:1 za zrak, zbog čega brzina protoka dostigne zvučnu brzinu i stvori fizičko ograničenje koje sprječava daljnje povećanje protoka bez obzira na diferencijal pritiska.
Fizika kritičnog protoka
Osnovna jednačina koja upravlja zagušenim protokom je:
- Kritični omjer tlaka2: P₁/P₂ = 1.89 za zrak (gdje je γ = 1.4)
- Sonic Velocity: Otprilike 343 m/s pod standardnim uslovima
- Ograničenje masenog protoka: ṁ = ρ × A × V (postaje konstantno pri zvučnim uslovima)
Uobičajeni scenariji gušenja
| Stanje | Omjer pritiska | Stanje protoka | Tipične primjene |
|---|---|---|---|
| P₁/P₂ < 1.89 | Subkritički | Subsonični protok3 | Standardni cilindri |
| P₁/P₂ = 1.89 | Kritički | Zvučni tok | Prelazna tačka |
| P₁/P₂ > 1.89 | Superkritični | Gušeni protok | Brzi sistemi |
Učinci geometrije porta
Mali promjeri otvora, oštri rubovi i iznenadni promjeni površine doprinose ranijem nastanku uvjeta zagušenog protoka. Efektivna površina protoka postaje ograničavajući faktor umjesto nominalne veličine otvora.
Kako identificirati uslove začepljenog protoka?
Prepoznavanje simptoma začepljenog protoka može vas spasiti od skupih modifikacija sistema i rasipanja komprimiranog zraka.
Uskraćeni protok se prepoznaje kada povećanje pritiska dovoda iznad 1,89 puta pritiska u komori cilindra ne uspije povećati brzinu cilindra, uz karakterističnu visokofrekventnu buku i prekomjernu potrošnju zraka bez poboljšanja performansi.
Dijagnostički pokazatelji
Simptomi performansi:
- Plato efektBrzina prestaje rasti s većim pritiskom.
- Prekomjerna potrošnja zraka: Veće stope protoka bez povećanja brzine
- Akustični potpis: Visokofrekventni zvukovi zvižduka ili šuštanja
Tehnike mjerenja:
- Proračun odnosa pritisaka: Pratite P₁/P₂ na portovima
- Analiza brzine protoka: Mjeriti maseni protok naspram diferencijala pritiska
- Test brzineDokumentujte brzinu cilindra u odnosu na pritisak u dovodu.
Protokoli terenskog testiranja
Kada smo Marcus i ja testirali njegovu liniju za pakovanje, otkrili smo da su mu izlazni otvori zagušeni već pri pritisku napajanja od samo 4,2 bara. Njegovi cilindri radili su s omjerom pritisaka od 2,1:1, duboko u režimu zagušenog protoka, što objašnjava zašto mu nadogradnja na 8 bara nije donijela nikakvo poboljšanje u performansama.
Koji su utjecaji gušenja luka na performanse?
Začepljeni protok stvara višestruke kazne u performansama koje pogoršavaju neefikasnosti sistema.

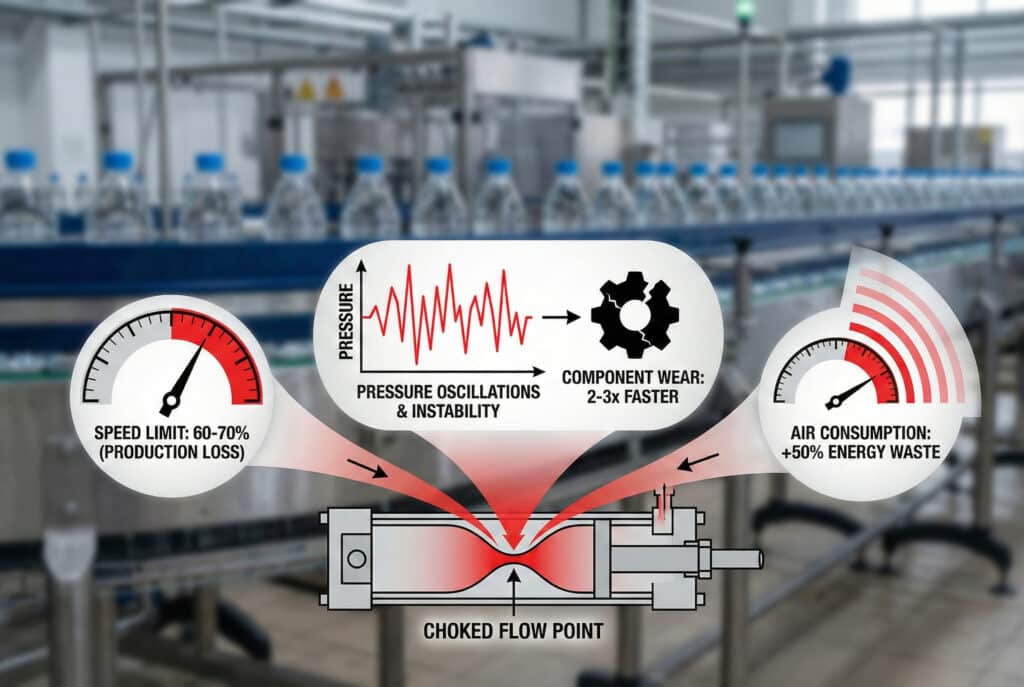

Začepljenje porta ograničava brzinu cilindra na otprilike 60–70 % teoretskog maksimuma, povećava potrošnju zraka za 30–50 %, te stvara oscilacije pritiska koje smanjuju stabilnost sistema i vijek trajanja komponenti.
Kvantificirani gubici performansi
| Kategorija utjecaja | Tipični gubitak | Financijske implikacije |
|---|---|---|
| Smanjenje brzine | 30-40% | Proizvodni protok |
| Otpad energije | 40-60% | Troškovi komprimiranog zraka |
| Istrošenost komponente | 2-3 puta brže | Troškovi održavanja |
Sistemski efekti
Posljedice uzvodno:
- Preopterećenje kompresora: Veća potrošnja energije
- Pad pritiska: Instalacijska nestabilnost pritiska
- Generacija toplote: Povećana toplotna opterećenja
Posljedice nizvodno:
- Neusklađen tajming: Varijabilna vremena ciklusa
- Varijacije sile: Nepredvidljiv rad aktuatora
- Zagađenje bukom: Akustični poremećaji
Studija slučaja iz stvarnog svijeta
Jennifer, koja upravlja pogonom za punjenje boca u Phoenixu, zabilježila je smanjenje protoka od 251 TP3T tokom ljetnih mjeseci. Istraživanje je otkrilo da su više okoline temperature povećale pritisak u komori cilindra taman toliko da su njene izduvne otvore dovele u uvjete ugušenog protoka, stvarajući sezonsku varijaciju u performansama.
Kako možete prevazići ograničenja zagušenog protoka?
Rješavanje začepljenog protoka zahtijeva strateške izmjene dizajna, a ne samo povećanje pritiska opskrbe. ️
Prevaziđite začepljeni protok povećanjem efektivne površine otvora kroz veće prečnike, više otvora ili aerodinamički optimizirane puteve protoka, uz optimizaciju odnosa pritisaka kako bi se održali subkritični uslovi protoka tokom cijelog radnog ciklusa.
Dizajnerska rješenja
Modifikacije porta:
- Veći prečnici: Povećajte veličinu porta za 40-60%
- Više priključakaRasporedite protok kroz nekoliko otvora.
- Optimizirana geometrija: Eliminirajte oštre rubove i nagle kontrakcije
Optimizacija sistema:
- Upravljanje pritiskom: Održavati optimalne odnose pritiska
- Odabir ventilaKoristite ventile s velikim protokom i malim padom pritiska.
- Projektovanje cjevovodaMinimizirajte ograničenja u lancima snabdijevanja
Bepto's rješenja za začepljene tokove
U kompaniji Bepto Pneumatics razvili smo specijalizirane cilindar bez klipa s optimiziranim geometrijama otvora, posebno dizajnirane za odgađanje pojave začepljenog protoka. Naš inženjerski tim koristi računarska dinamika fluida4 (CFD) za dizajniranje priključaka koji održavaju subkritični protok do 8 bar pritiska napajanja.
Naše dizajnerske karakteristike:
- Gradijentna geometrija porta: Glatke tranzicije sprječavaju odvajanje toka5
- Više izduvnih putanja: Raspodijeljeni protok smanjuje lokalne brzine
- Optimizirana veličina porta: Izračunato za specifične raspone pritiska
Strategija implementacije
| Brzina aplikacije | Preporučeno rješenje | Očekivano poboljšanje |
|---|---|---|
| Velika brzina (>2 m/s) | Više velikih luka | 35-45% povećanje brzine |
| Srednja brzina (1-2 m/s) | Usljeđen jednoportni | Povećanje efikasnosti 20-30% |
| Promjenjiva brzina | Adaptivni dizajn porta | Dosljedna izvedba |
Ključ uspjeha leži u razumijevanju da je začepljeni protok temeljno fizičko ograničenje koje zahtijeva rješenja u dizajnu, a ne samo veće pritiske. Radeći s fizikom, a ne protiv nje, možemo postići izvanredna poboljšanja u performansama.
Često postavljana pitanja o začepljenom protoku u cilindarskim kanalima
Pri kojem omjeru pritiska obično nastaje ugušeni protok?
Uskraćeni protok nastaje kada omjer pritiska (gornji/donji) za zrak prelazi 1,89:1. Ovaj kritični omjer određen je specifičnim omjerom toplote zraka (γ = 1,4) i predstavlja tačku u kojoj brzina protoka dostigne zvučnu brzinu.
Može li povećanje pritiska opskrbe prevazići ograničenja protoka usljed začepljenja?
Ne, povećanje pritiska opskrbe iznad kritičnog omjera neće povećati brzinu protoka niti brzinu cilindra. Protok postaje fizički ograničen zvučnom brzinom, a dodatni pritisak samo troši energiju bez poboljšanja performansi.
Kako da izračunam da li kanali cilindara doživljavaju ugušeni protok?
Mjerite tlak opskrbe (P₁) i tlak u komori cilindra (P₂) tokom rada. Ako je P₁/P₂ > 1,89, doživljavate ugušeni protok. Također ćete primijetiti da povećanje tlaka opskrbe ne poboljšava brzinu cilindra.
Koja je razlika između začepljenog protoka i pada pritiska?
Pad pritiska je postepeno smanjenje pritiska uslijed trenja i ograničenja, dok je zagušeni protok iznenadno ograničenje brzine pri zvuku. Zagušeni protok stvara čvrst plafon performansi, dok pad pritiska uzrokuje postepeno pogoršanje performansi.
Da li bezklipni cilindri bolje podnose začepljen protok nego tradicionalni cilindri?
Da, cilindri bez klipa obično imaju veću fleksibilnost u dizajnu priključaka i mogu prihvatiti veće, bolje optimizirane kanale protoka. Njihova konstrukcija omogućava više priključaka i aerodinamične geometrije koje pomažu održavanju subkritičnih uvjeta protoka pri višim radnim pritiscima.
-
Naučite fiziku brzine zvuka i kako ona djeluje kao ograničenje brzine za protok zraka. ↩
-
Pogledajte specifični termodinamički limit (1,89:1 za zrak) pri kojem brzina protoka dostiže svoj maksimum. ↩
-
Istražite karakteristike protoka fluida pri brzinama nižim od brzine zvuka. ↩
-
Pročitajte o tehnologiji simulacije koju inženjeri koriste za modeliranje i rješavanje složenih problema protoka fluida. ↩
-
Razumjeti aerodinamički fenomen pri kojem se tečnost odvaja od površine, uzrokujući turbulencije i otpor. ↩
