Naši tanki cilindri (poznati i kao kompaktni cilindri) posebno su dizajnirani za primjene gdje je aksijalni prostor za ugradnju ograničen. Optimizacijom unutrašnje strukture značajno smanjuju dužinu tijela, a istovremeno održavaju pouzdane performanse, nudeći vam fleksibilnija i kompaktnija automatizacijska rješenja.
U poređenju sa standardnim cilindarima istog prečnika i hoda, tanki cilindri imaju drastično smanjenu dužinu tijela, idealnu za uske prostorije za ugradnju.
Kompaktna struktura i optimizirani materijali čine tanke cilindre lakšim, doprinoseći smanjenju ukupne težine opreme i nižoj potrošnji energije.
Ponudite različite metode montaže, kao što su direktno navrtanje na kućište ili montaža pomoću završnog čepa, za jednostavnu integraciju u različite strukture opreme.
Tanki cilindri postižu svoju minimalnu ukupnu dužinu optimizacijom unutrašnjeg dizajna klipa, brtvi i krajnjeg poklopca, a istovremeno osiguravaju potrebnu izlaznu silu. Obično imaju ravan ili kvadratni profil tijela.
Inovativni dizajn klipa i brtvi minimizira neaktivnu dužinu, postižući vrhunsku kompaktnost.
Korištenje visokotvrdih aluminijskih legura i drugih laganih materijala za smanjenje vlastite težine cilindra uz osiguranje čvrstoće, pomažući ukupnom smanjenju težine opreme.
Nudi različite opcije montaže, poput navoja na kućištu, prolaznih rupa u završnom poklopcu i bočnih rupa za montažu, za jednostavnu integraciju u različitu opremu.
Čak i uz kompaktnu strukturu, koriste se visokokvalitetne brtve kako bi se osigurala zračna nepropusnost i izdržljivost cilindra.
npr. Ø12, Ø16, Ø20, Ø25, Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 mm.
Obično kraći standardni hodovi, npr. od 5 mm do 100 mm; duži hodovi se mogu prilagoditi za neke modele.
Uobičajeni opseg: 0,1~1,0 MPa.
Dvostruko djelovanje je standard; jednostruko djelovanje (povrat opruge pri povlačenju/izduženju) dostupno za manje promjere.
Neke serije tankih cilindara integrišu vodilice za poboljšanu otpornost na bočno opterećenje.
Navojevi na tijelu, prolazni otvori, navojevi na krajnjem čepu, bočno montiranje itd.
M5, G1/8, G1/4 itd., usklađeno s veličinom bušenja.
Opcionalno za detekciju položaja pomoću magnetskih prekidača.
Za detaljne parametre, molimo pogledajte uputstva za pojedinačne proizvode ili Konsultujte naše tehničke stručnjake.

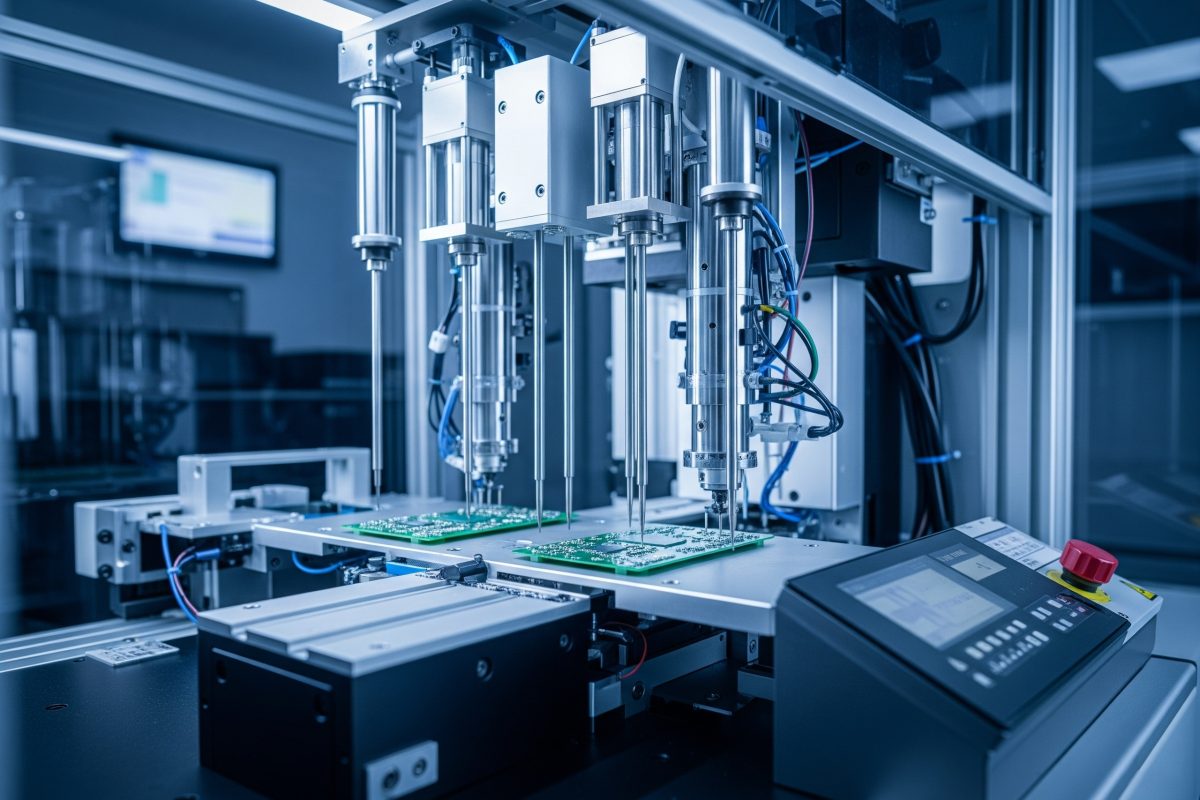

Za pozicioniranje na PCB-u, prešanje komponenti, aktivaciju sonde itd., u kompaktnoj automatiziranoj opremi.

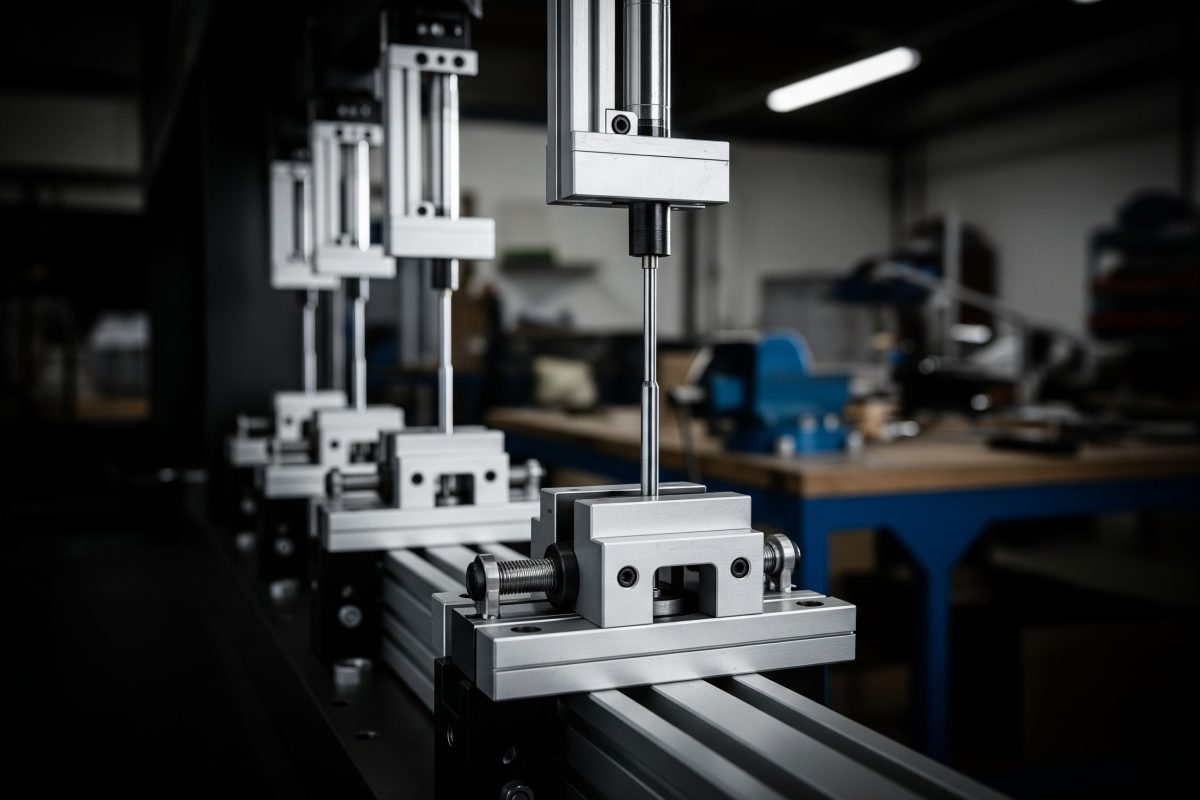

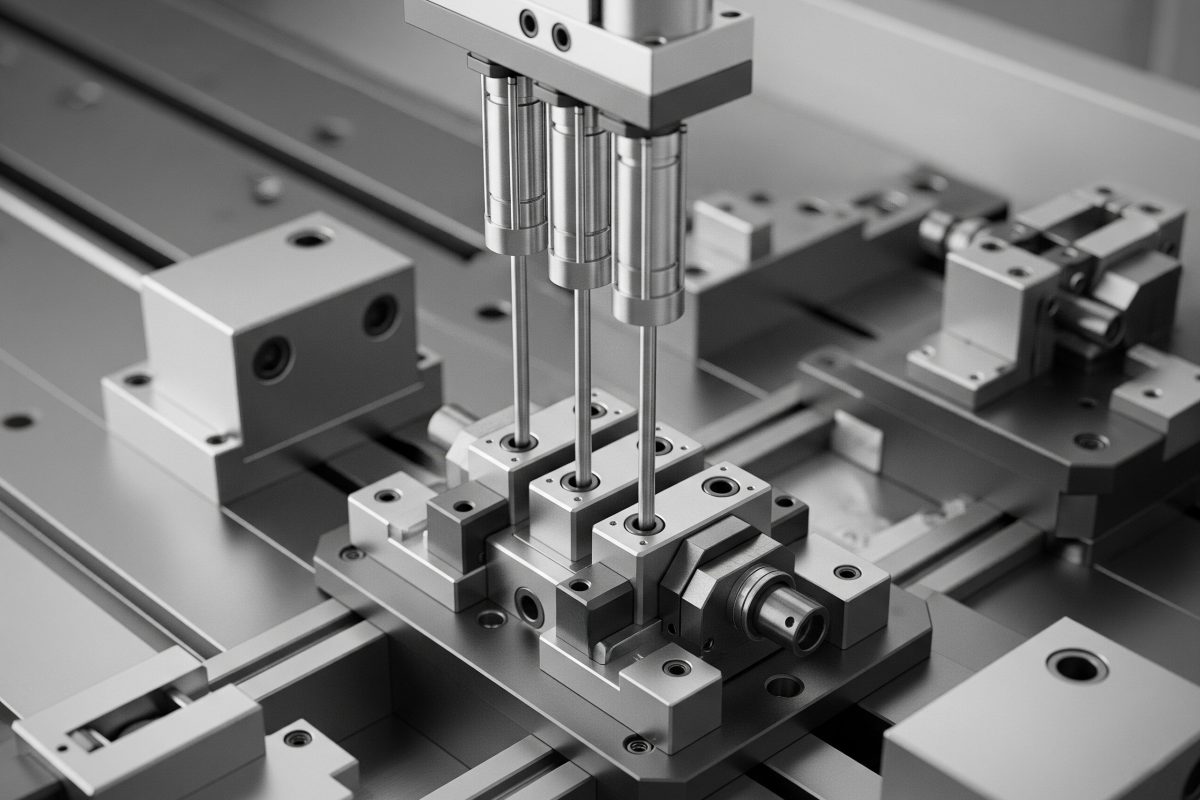

Pružanje napajanja u mehanizmima stezanja s ograničenim prostorom za brzo stezanje i otpuštanje obradaka.
Kao pogonski elementi za lagane robotske ruke ili hvataljke, omogućavajući fleksibilne hvataljne radnje.

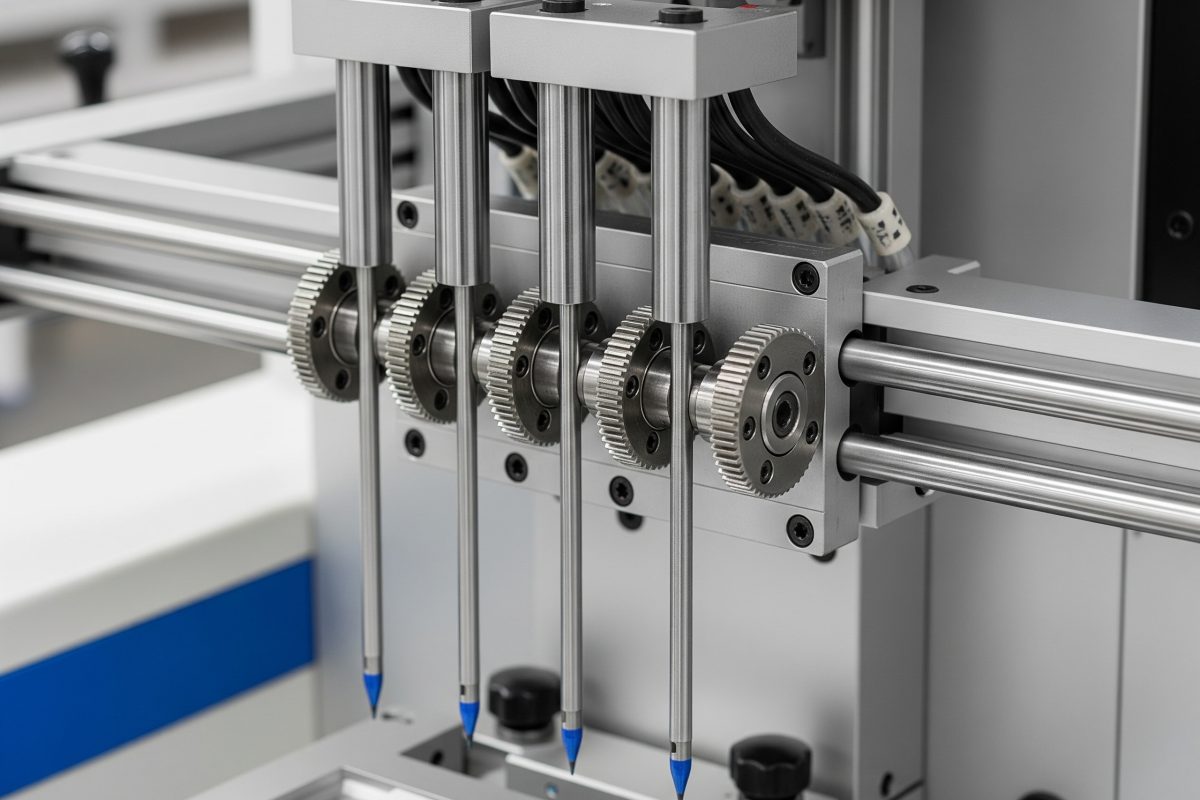

Za pogon printnih glava ili glava za označavanje u kratkim, reciprocirajućim pokretima.

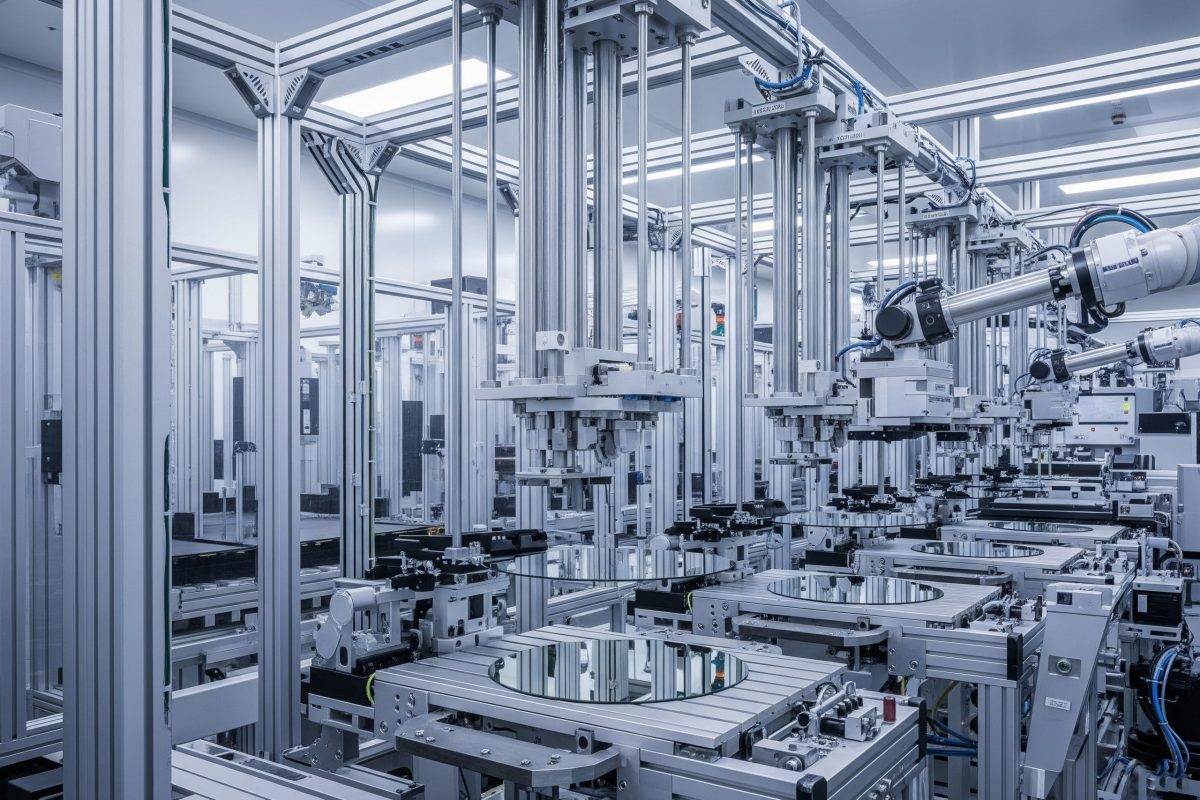

Za prenos i pozicioniranje pločica ili staklenih podloga u opremi s visokim zahtjevima za čistoću i prostorom.

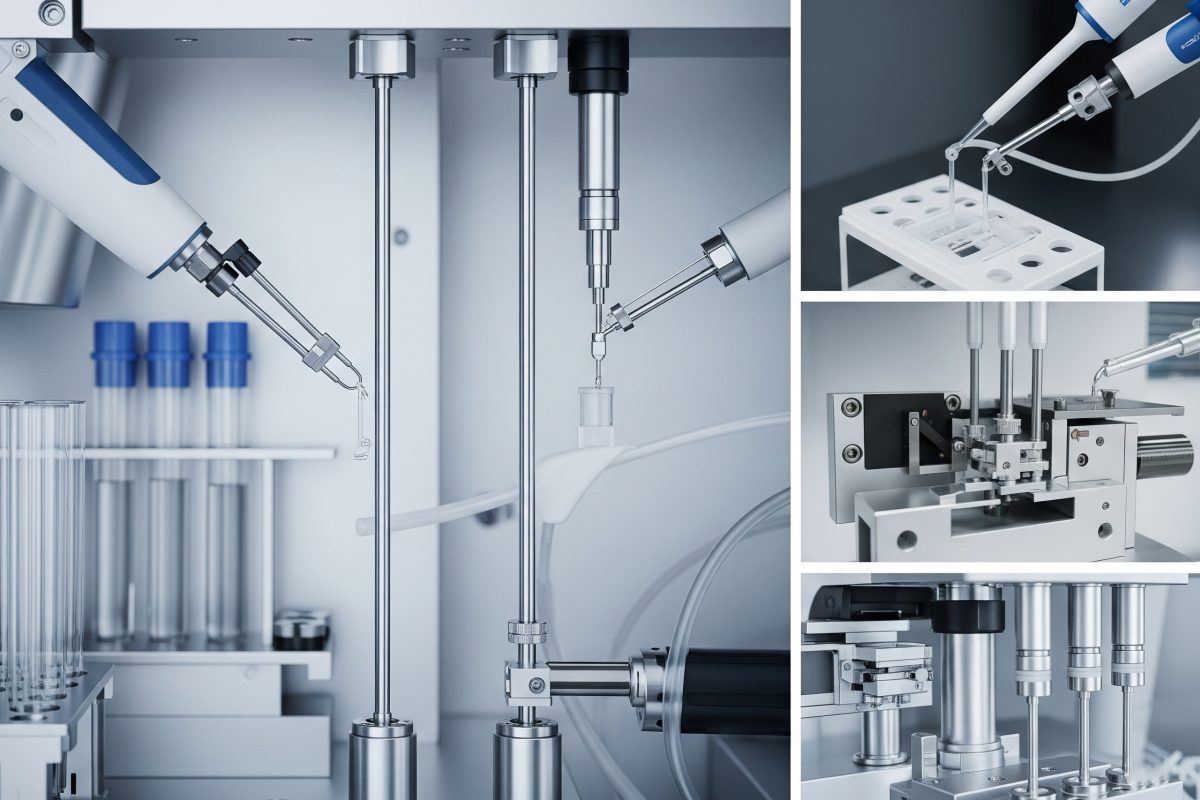

Koristi se za rukovanje uzorcima, aktivaciju ventila, male pumpe i druge primjene s ograničenjima prostora i čistoće.
Ispravna instalacija i pravilno održavanje ključni su za osiguranje dugoročnog, stabilnog i efikasnog rada tankih cilindara.
Osnovna prednost tankih cilindara (kompaktnih cilindara) je njihova smanjena aksijalna dimenzija. Tačna količina ušteđene dužine za montažu zavisi od specifične veličine promjera, hoda i tipa standardnog cilindra s kojim se poredi. Općenito, za isti promjer i hod, ukupna dužina tankog cilindra može biti 30% do 60% kraće, ili čak više, od standardnih cilindara poput ISO 15552.
Na primjer, standardni cilindar Ø32 s hodom od 50 mm može imati ukupnu dužinu od oko 180 mm, dok tanki cilindar istog prečnika i hoda može biti dugačak samo 80–100 mm. Ova razlika je ključna u primjenama s ograničenim prostorom.
Pod isti promjer i radni pritisak, Teoretska izlazna sila tankog cilindra u suštini je ista kao i kod standardnog cilindra. To je zato što izlazna sila prvenstveno ovisi o efektivnoj površini klipa i radnom pritisku (F = P × A).
“Tankost” tankog cilindra odnosi se prvenstveno na smanjenje dužine tijela, a ne na smanjenje promjera klipa. Naravno, manje razlike u strukturi, poput onih u klipu ili brtvama, mogu dovesti do vrlo malih varijacija u gubitku sile, ali su u većini primjena zanemarive. Prilikom odabira i dalje biste prvenstveno trebali izračunati ili se pozvati na teoretsku izlaznu silu na osnovu promjera radilice i tlaka.
Standardni tanki cilindri (bez dodatnih vodilica) prvenstveno su dizajnirani za uštedu aksijalnog prostora. Njihova dužina vođenja klipnjače je relativno kratka, pa je njihova sposobnost da izdrže bočna opterećenja ili momente općenito slabiji nego standardni cilindri sa dužim vodilicama ili posebno dizajnirani vođeni cilindri/klizni cilindri.
Ako vaša aplikacija uključuje značajna bočna opterećenja:
Izlaganje nevođenog tankog cilindra prekomjernim bočnim opterećenjima može lako dovesti do neujednačenog trošenja klipnjače, oštećenja zaptivača i skraćenog vijeka trajanja.
Zbog svoje kompaktne strukture, tanki cilindri nude nekoliko fleksibilnih opcija montaže koje odgovaraju različitim dizajnima opreme:
Konkretne metode montaže zavise od određene serije i modela tankog cilindra koji odaberete. Molimo vas da pogledate odgovarajući katalog proizvoda za detaljne dimenzije montaže i uputstva.
Tanki cilindri su dizajnirani za uštedu prostora u primjenama sa kratkim hodom, tako njihov Standardni potezi obično nisu baš dugi.. Uobičajeni standardni hodovi mogu početi od 5 mm ili 10 mm, pa sve do 50 mm ili 80 mm, a neke serije mogu doseći i 100 mm ili biti nešto duže.
U vezi s prilagođavanjem dugog hoda:
Ako vaša primjena zaista zahtijeva duži hod, a istovremeno želite sačuvati dužinu montaže, razmotrite ove opcije:
Molimo vas da nas obavijestite o svojim specifičnim zahtjevima za hod i opterećenje, a naš tehnički tim može vam pomoći pri procjeni najboljeg rješenja za vas.
