Standardni cilindri | Pružaju pouzdano linearno kretanje za opću automatizaciju. Otkrijte naš sveobuhvatni izbor standardnih pneumatskih cilindara, radnih konja industrijske automatizacije. Izrađeni za pouzdanost i svestranost, pružaju dosljednu silu guranja/vlačenja za širok spektar primjena. Dostupni su u različitim stilovima montaže i promjerima radne cijevi kako bi savršeno odgovarali zahtjevima vašeg sistema. Pronađite svoj idealan cilindar sada.
Trebate li proizvode za vaš projekat?
Razumijemo da nabavka može biti izazovna.
Ispunite obrazac svojim specifičnim stavkama – ne ustručavajte se navesti čak i jedinstvene ili teško dostupne komponente – pošaljite svoj upit i dobijte tačno prilagođena rješenja koja tražite! Zaboravite na generičke ponude; mi smo specijalizirani za razumijevanje vaših tačnih potreba i isporuku rezultata koji pristaju kao rukavica.
Cilindri bez klipa, sa svojim jedinstvenim strukturalnim dizajnom, nude značajne prednosti u uštedi prostora za montažu i ostvarivanju pokreta velikog hoda. Nudimo razne vrste cilindara bez klipa kako bismo zadovoljili vaše raznolike potrebe u automatizaciji, pomažući u poboljšanju performansi sistema i iskorištenja prostora.
Strogo dizajnirano i proizvedeno u skladu sa ISO i drugim međunarodnim standardima, što osigurava univerzalnost i zamjenjivost proizvoda za jednostavan odabir i zamjenu.
Nudimo širok izbor prečnika bušenja od malih do velikih, uz bogatu ponudu standardnih i prilagođenih hodova kako bismo zadovoljili različite potrebe primjene.
Korištenje visokokvalitetnih brtvila i preciznih procesa obrade kako bi se osiguralo glatko funkcionisanje cilindra, dug vijek trajanja i niska stopa kvarova.
Standardni cilindri obično se sastoje od cilindričnog kućišta, klipa, klipnjače, krajnjih čepova i brtvila. Njihov zreli dizajn i stabilan proizvodni proces čine ih jednim od najraširenijih pneumatskih aktuatora.
Korištenje brtvila s niskim trenjem i dugim vijekom trajanja za smanjenje pritiska odvajanja, poboljšanje brzine odziva i produženje vijeka trajanja cilindra.
Vodične čahure klipnjače u odabranim modelima imaju samopodmazujuće ležajeve, smanjujući potrebe za održavanjem i osiguravajući dugoročno glatko funkcionisanje.
Nudi podesivo zračno amortiziranje, fiksne gumene odbojnike i druge opcije za zadovoljavanje potreba apsorpcije udaraca pri različitim brzinama i opterećenjima.
Kompletan asortiman standardnih montažnih dodataka, kao što su nožni nosači, prirubnice, trunioni i U-kvače, za fleksibilnu instalaciju na različitu opremu.
Od Ø8 mm do Ø320 mm ili više, što direktno utječe na izlaznu silu.
Dostupni su standardni potezi, a na zahtjev su dostupni i prilagođeni nestandardni potezi.
Obično 0,1~1,0 MPa; odaberite prema stvarnom tlaku izvora zraka.
Dvosmjerno (uobičajeno) ili jednostrano (povrat/izduženje oprugom).
Podešavanje zračnog jastuka na oba kraja, gumeni odbojnici ili bez jastuka.
Osnovni, nogarski, prirubnički, jednostruki/dvostruki klevis, središnji trunjon itd.
M5, G1/8, G1/4, G3/8, G1/2 itd., usklađeno s promjerom bušenja.
Standardno: -20℃~80℃; verzije za visoke/niske temperature prilagodljive.
Za detaljne parametre, molimo pogledajte uputstva za pojedinačne proizvode ili Konsultujte naše tehničke stručnjake.

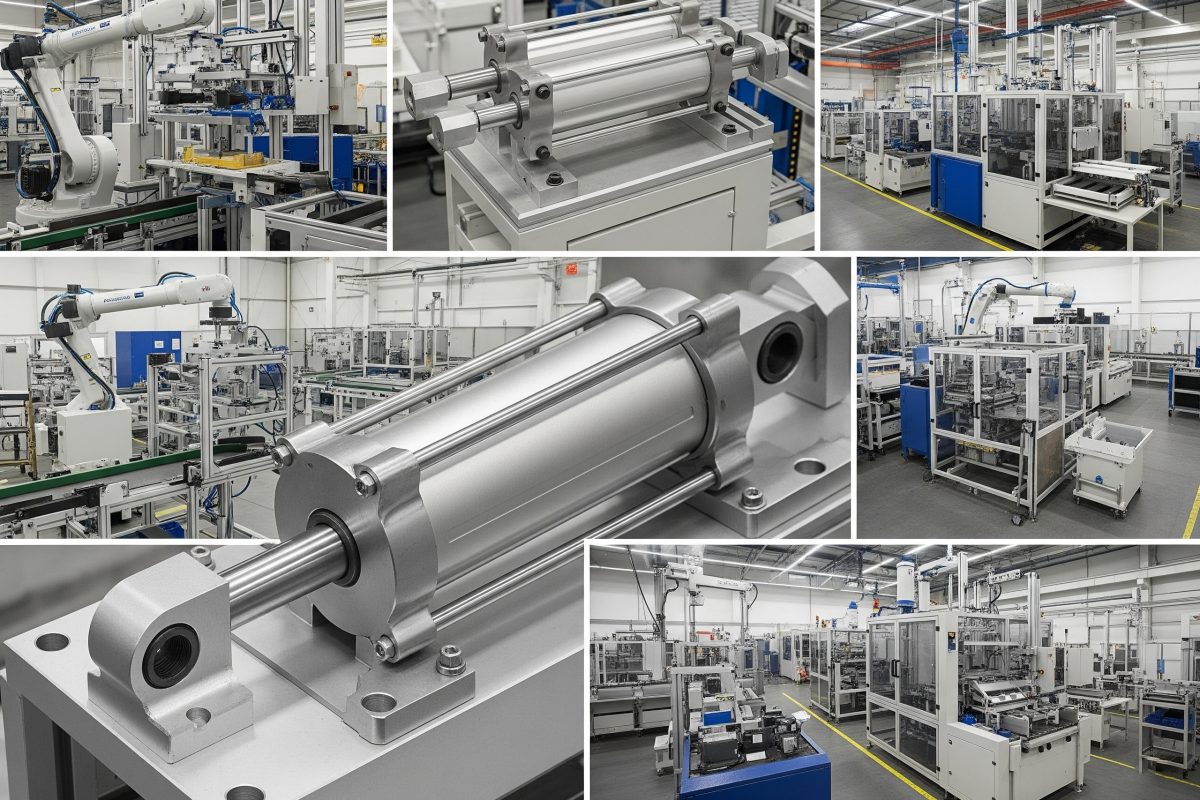

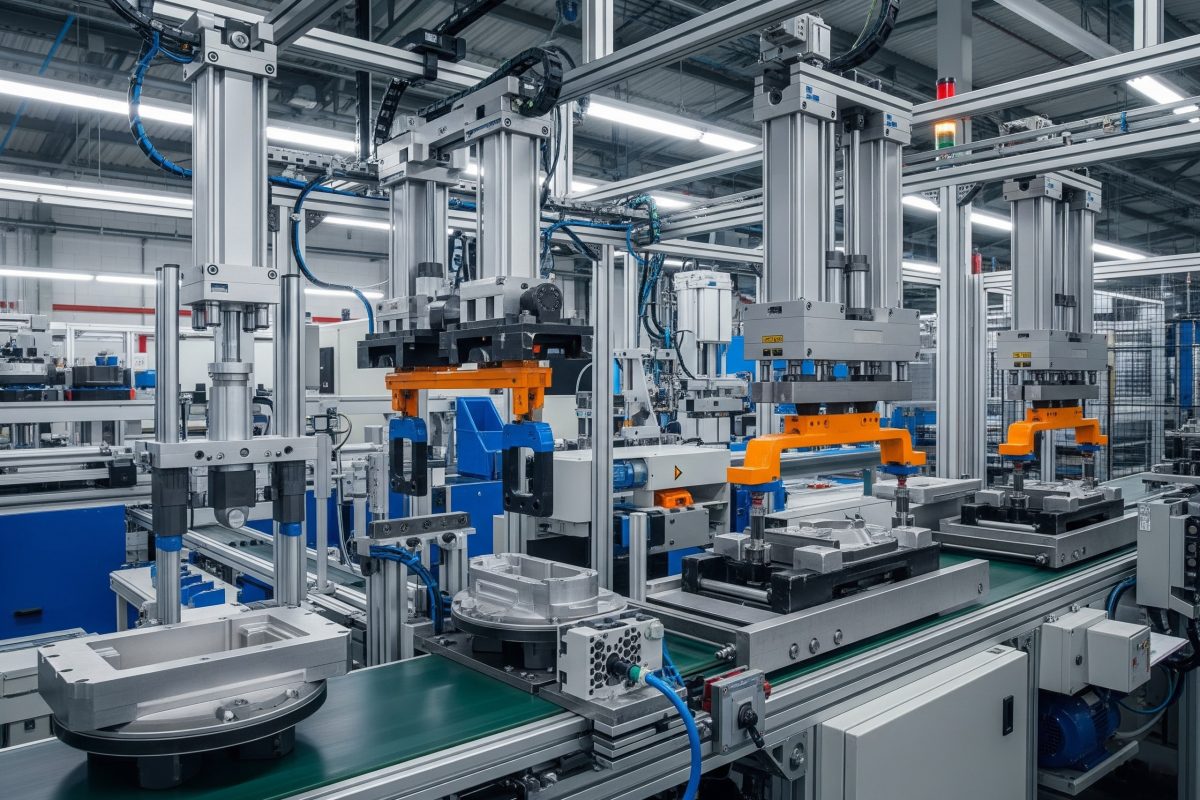

Za različite radnje poput guranja, povlačenja, podizanja, spuštanja, stezanja i pozicioniranja radnih komada.

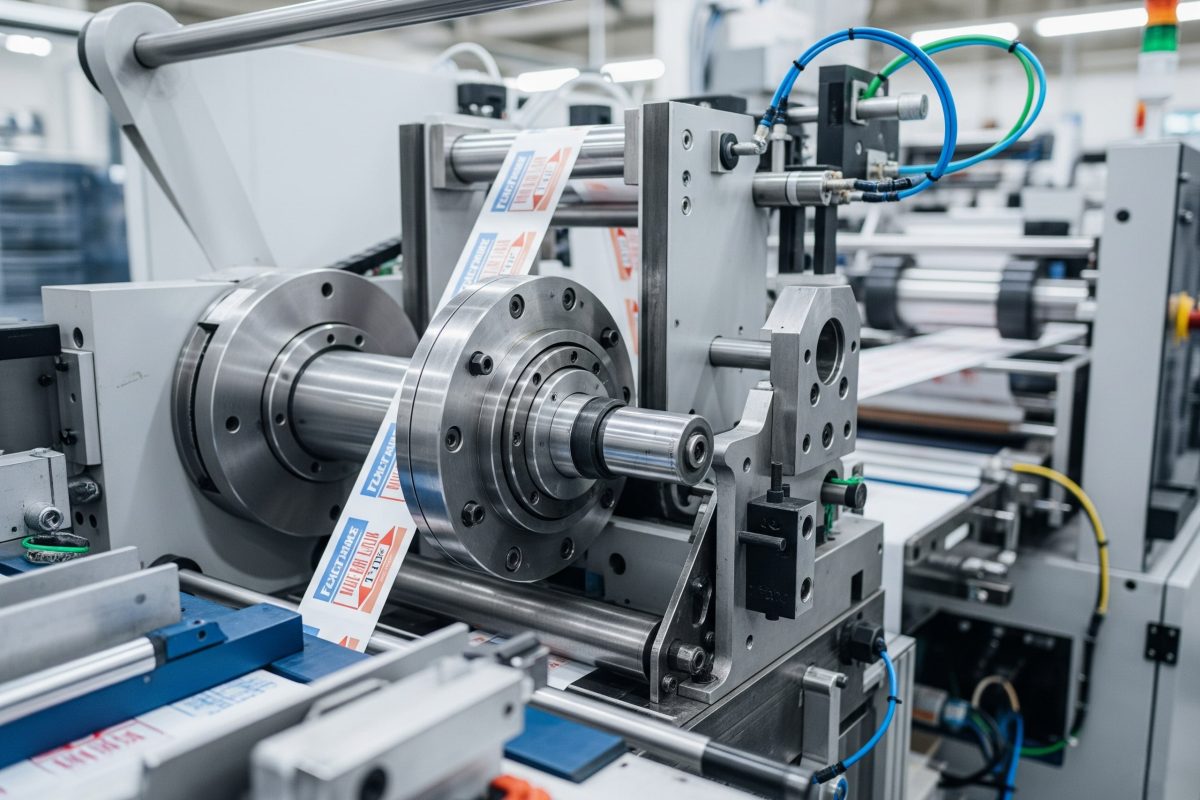

Omogućavanje funkcija kao što su transport materijala, etiketiranje, zatvaranje kutija i rukovanje papirom.

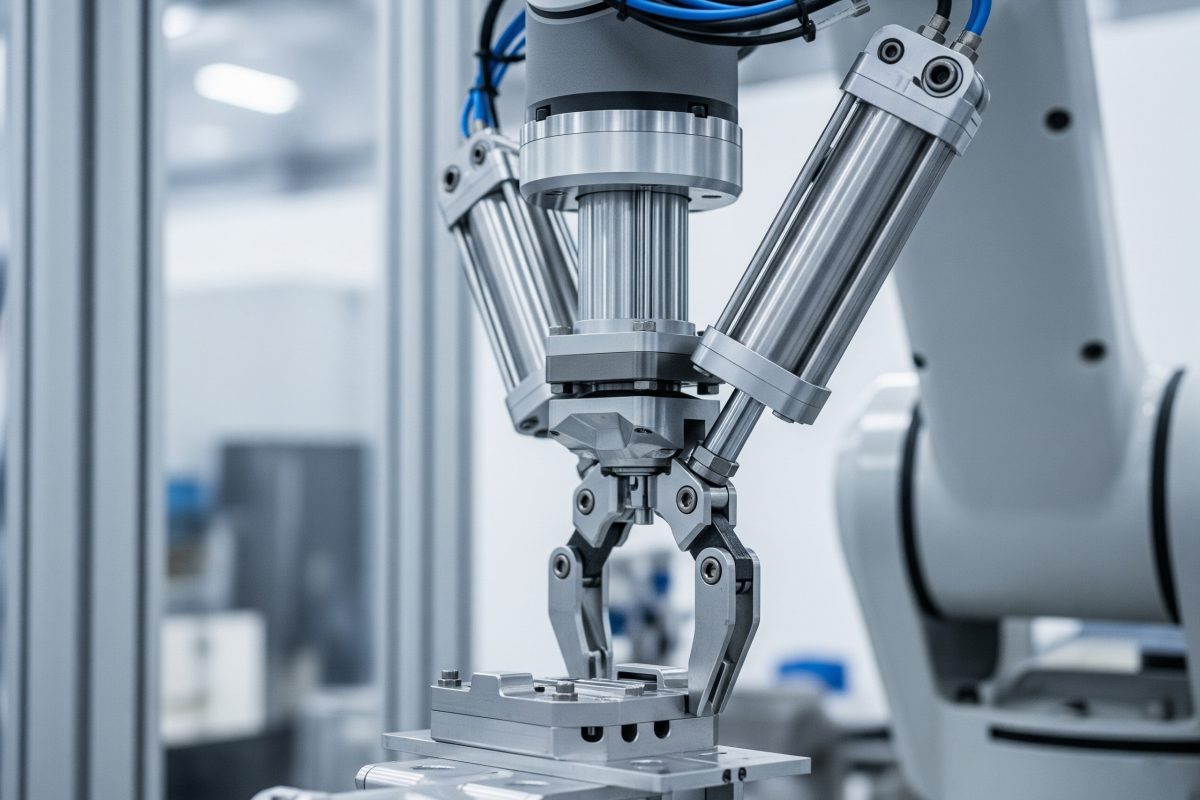

Koriste se kao aktuatori za robotske ruke za hvatanje, rukovanje i druge pokrete.

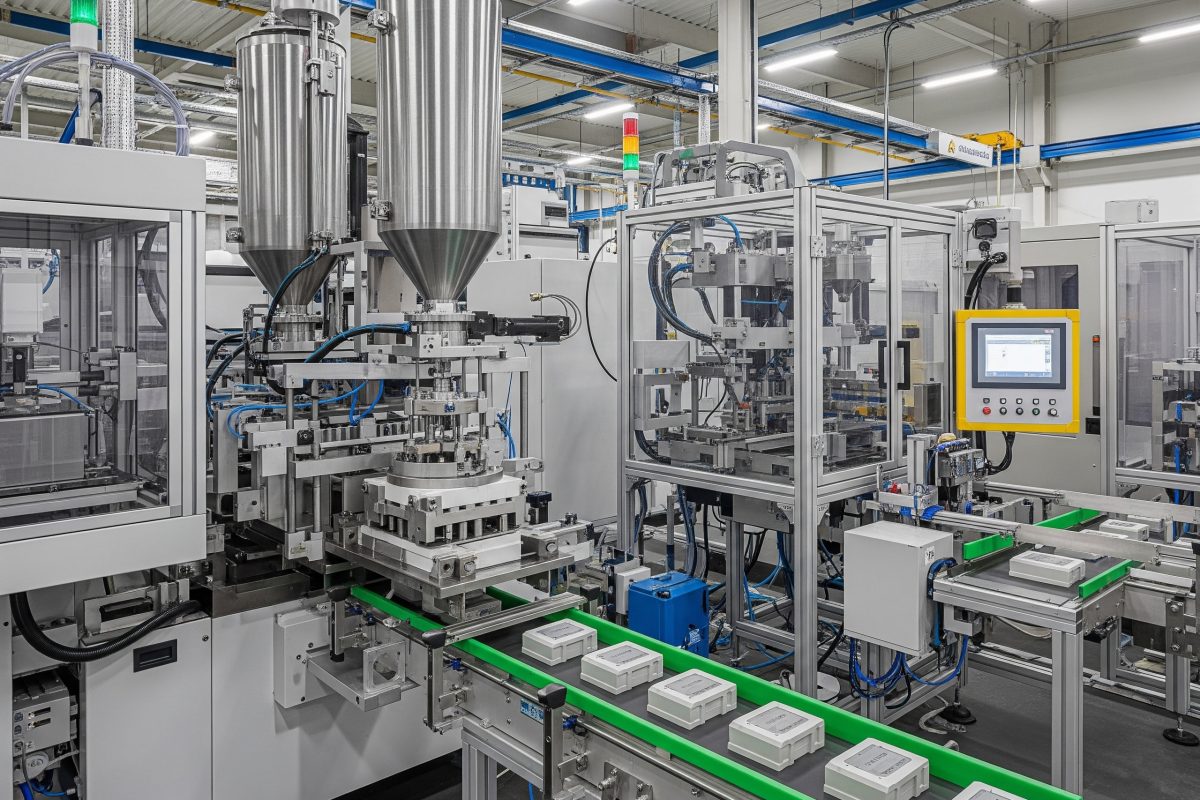

Za stezanje obradka, otvaranje/zatvaranje kalupa, dovod alata itd.

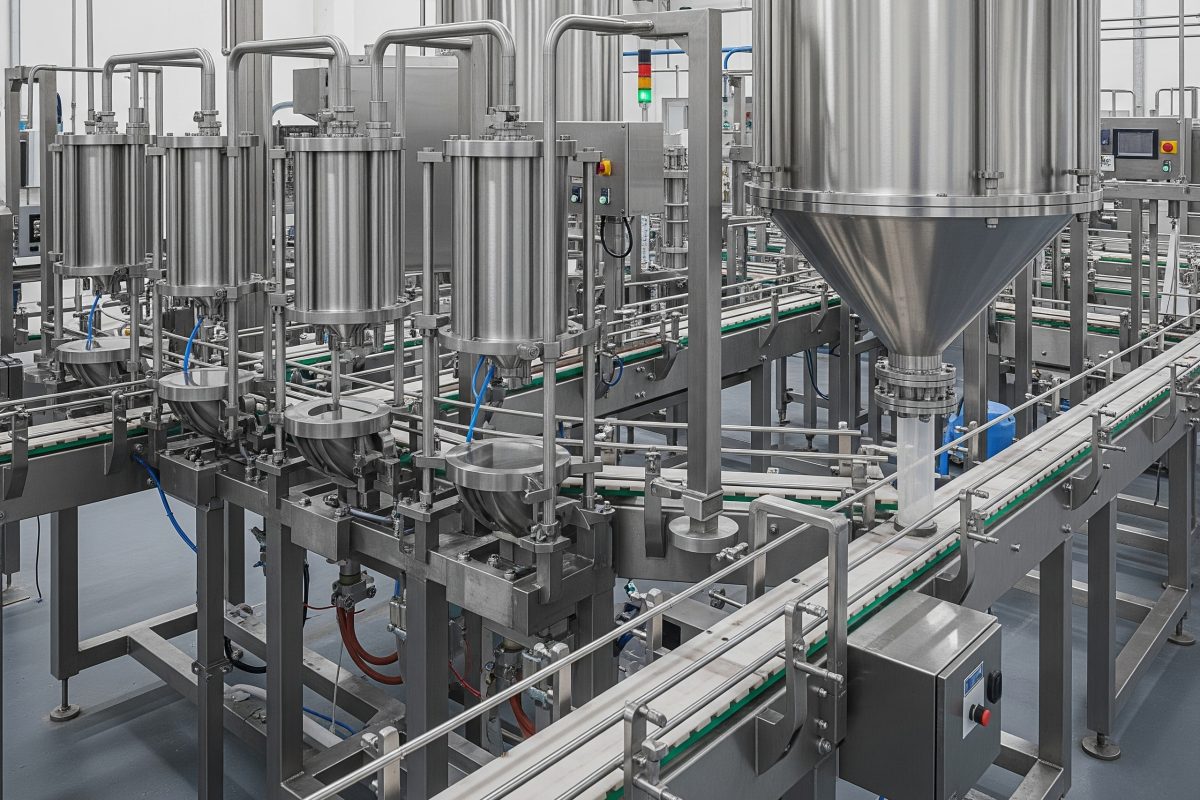

Koristi se za punjenje, sortiranje i transport (potrebni su higijenski modeli).
Pronađeno u gotovo svakoj primjeni koja zahtijeva linearan reciprocirajući pokret.
Pravilna instalacija i održavanje ključni su za dugoročno pouzdano funkcionisanje standardnih cilindara.
Izračunavanje prečnika cilindarske rupe obično uključuje razmatranje sile opterećenja, radnog pritiska i faktora opterećenja. Osnovna formula je:
Teoretska izlazna sila cilindra (F) = pritisak (P) × efektivna površina klipa (A)
Efektivna površina klipa (A) = π × (prečnik cilindra D / 2)²
U praksi teoretska izlazna sila treba biti veća od sile opterećenja. Često se razmatra faktor opterećenja (npr. 50%-70%), što znači F × faktor opterećenja ≥ stvarno opterećenje. Kod dvostruko djelujućih cilindara efektivna površina se razlikuje pri izduženju i povlačenju (površina za povlačenje je umanjena za površinu klipnjače).
Preporučujemo da dostavite detaljne uslove opterećenja i radni pritisak kako bi naš Tehnički inženjeri mogu pomoći pri odabiru..
Svrha: Amortizacija cilindra apsorbuje preostalu kinetičku energiju kada klip dostigne kraj hoda, smanjujući udar i buku, štiteći cilindar i opremu te produžavajući vijek trajanja. Posebno je važna u primjenama velikih brzina ili velikih opterećenja.
Podešavanje (za podesivo zračno prigušivanje):
Većina naših standardnih serija cilindara podržava prilagođavanje hoda izvan standardnih vrijednosti. Možete odrediti točnu dužinu hoda potrebnu za vašu primjenu.
Prilikom prilagođavanja nestandardnih poteza, imajte na umu:
Molim Kontaktirajte naš prodajni ili tehnički tim U skladu sa vašim specifičnim zahtjevima za udarce, procijenit ćemo izvodljivost i pružiti rješenje.
Standardni cilindri sa standardnim materijalima i dizajnom pogodni su za opšta industrijska okruženja. Za posebna okruženja često možemo ponuditi prilagođena rješenja:
Molimo navedite uslove vašeg radnog okruženja prilikom upita kako bismo vam mogli preporučiti ili prilagoditi odgovarajuće proizvode.
Prilikom odabira magnetnog prekidača za standardni cilindar, uzmite u obzir ove tačke:
Možete pogledati naš katalog dodataka za cilindar ili upitajte naše tehničko osoblje za odgovarajuće preporuke.
Naša standardna serija cilindara, sa svojom izvrsnom svestranosti, pouzdanošću i isplativosti, pruža snagu podrške raznim industrijama. Istražite naše proizvode sada ili kontaktirajte naš tim stručnjaka za pneumatske sisteme za profesionalni odabir i tehničku podršku.
