Mini cilindri | Omogućavaju precizno kretanje u kompaktnim prostorima, optimizirajući male dizajne. Istražite našu seriju mini cilindara, projektovanih za primjene gdje je prostor ograničen. Njihova lagana, kompaktna konstrukcija čini ih idealnim aktuatora za visokoprecizne zadatke kao što su sklapanje elektronike, medicinski uređaji i rukovanje sitnim dijelovima, pružajući izvrsne performanse i pouzdanost u najmanjem mogućem prostoru. Pronađite odgovarajuću veličinu za vašu primjenu sada.
Trebate li proizvode za vaš projekat?
Razumijemo da nabavka može biti izazovna.
Ispunite obrazac svojim specifičnim stavkama – ne ustručavajte se navesti čak i jedinstvene ili teško dostupne komponente – pošaljite svoj upit i dobijte tačno prilagođena rješenja koja tražite! Zaboravite na generičke ponude; mi smo specijalizirani za razumijevanje vaših tačnih potreba i isporuku rezultata koji pristaju kao rukavica.
Naša mini cilindarska serija je stručno dizajnirana za kompaktne prostore i primjene s malom težinom. Sa svojom malom veličinom, preciznom kontrolom i brzim odzivom, idealni su izbor za industrije poput elektronike, medicine i male automatizacije, pomažući vam da postignete preciznije i efikasnije automatizirane operacije.
Male prečnice i minijaturiziran cjelokupan dizajn čine ih savršenima za opremu i primjene s izuzetno ograničenim prostorom za ugradnju.
Zahvaljujući malom unutrašnjem volumenu, zrak se brzo puni i ispušta, što mini cilindrima daje izvrsne karakteristike dinamičkog odziva i visoke radne frekvencije.
Visoka preciznost proizvodnje omogućava precizno izvođenje malih pomaka i sila, pogodno za delikatne i profinjene operativne zadatke.
Mini cilindri, često nazivani olovnim cilindrima ili malim cilindrima, obično se odnose na cilindre s malim promjerima radne komore (npr. od Ø4 mm do otprilike Ø25 mm). Oni su idealan izbor za male opterećenja, kratke hode i visokofrekventne operacije.
Korištenje visokoprecizne opreme za obradu i stroge kontrole tolerancija kako bi se osigurala dimenzionalna tačnost i dosljedan rad.
Izrađen od visokokvalitetnih, otpornih materijala za klipnjače i zaptivke, u kombinaciji s optimiziranim rješenjima za podmazivanje radi značajnog produženja vijeka trajanja.
Nudimo različite izvedbene modele, kao što su vođene, nevrteće i dvostruke šipke, kako bismo zadovoljili složenije zahtjeve primjene.
Pružamo brze i fleksibilne usluge prilagođavanja za posebne dužine udarca, dimenzije montaže ili zahtjeve za materijalima.
npr. Ø4, Ø6, Ø8, Ø10, Ø12, Ø16, Ø20, Ø25 mm.
Od nekoliko milimetara do više od stotinu, prilagodljivo.
Obično 0,1~0,7 MPa ili 0,1~1,0 MPa.
Jednodjelovanje (povrat oprugom/izduženje), dvostruko djelovanje.
Obično elastični amortizeri na oba kraja ili bez amortizacije.
Male veličine navoja poput M3, M5, G1/8.
Opcionalni magnetni klip za detekciju položaja pomoću magnetnih prekidača.
Standardni raspon, s verzijama otpornim na visoke/niske temperature koje se mogu prilagoditi.
Za detaljne parametre, molimo pogledajte uputstva za pojedinačne proizvode ili Konsultujte naše tehničke stručnjake.

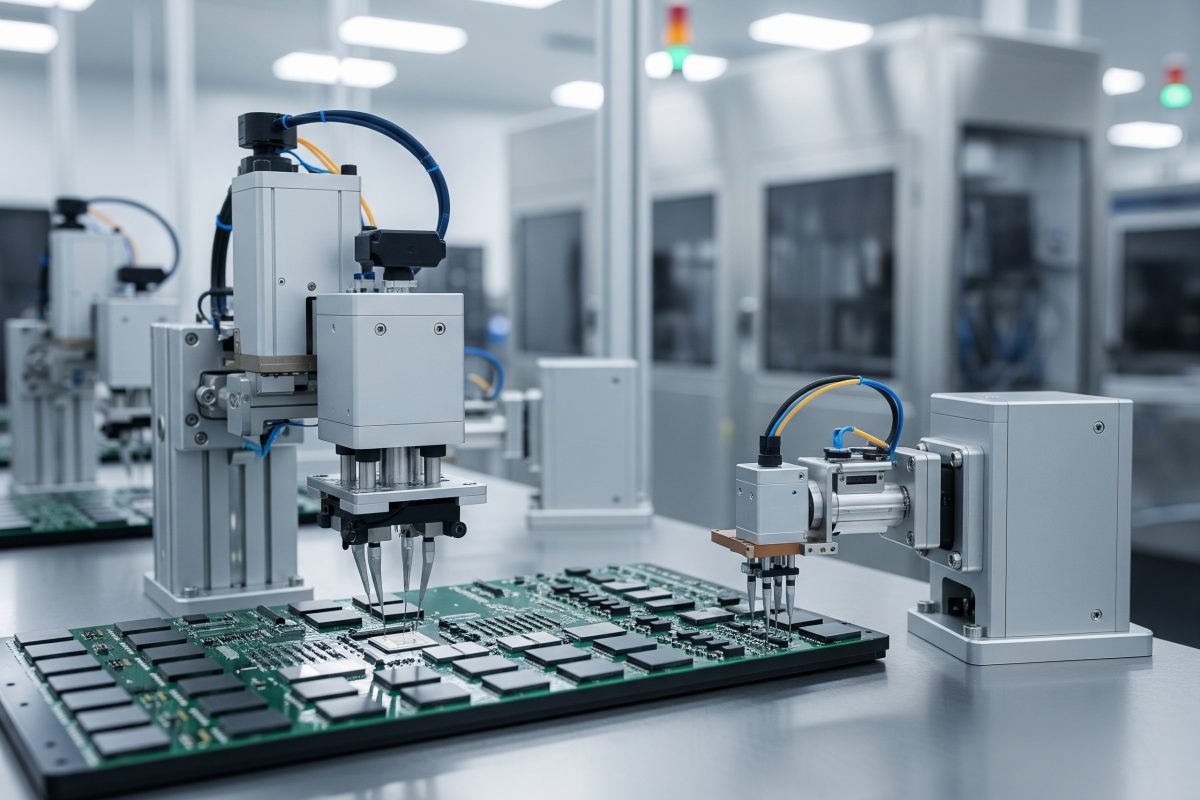

Postavljanje čipova pick-and-place, precizna montaža malih komponenti, aktivacija testnih sondi itd.

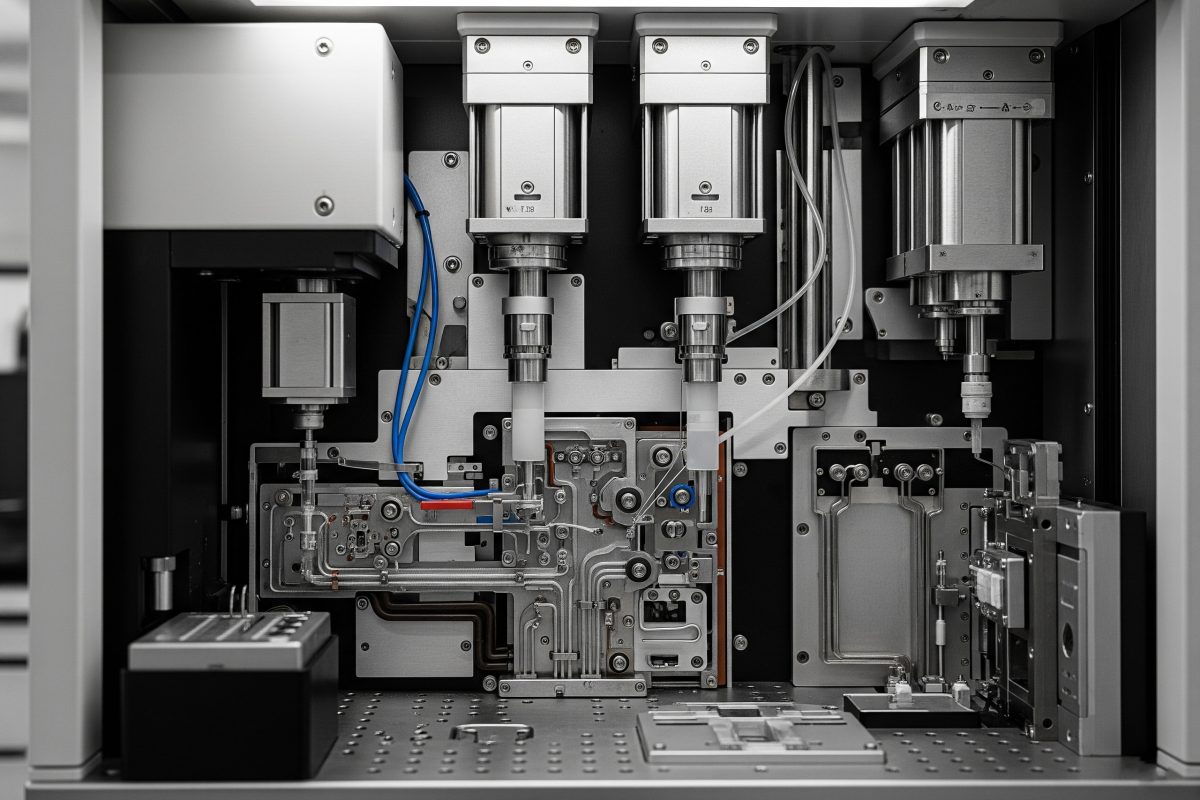

Rukovanje uzorcima, doziranje reagensa, prebacivanje ventila, aktivacija male pumpe itd.

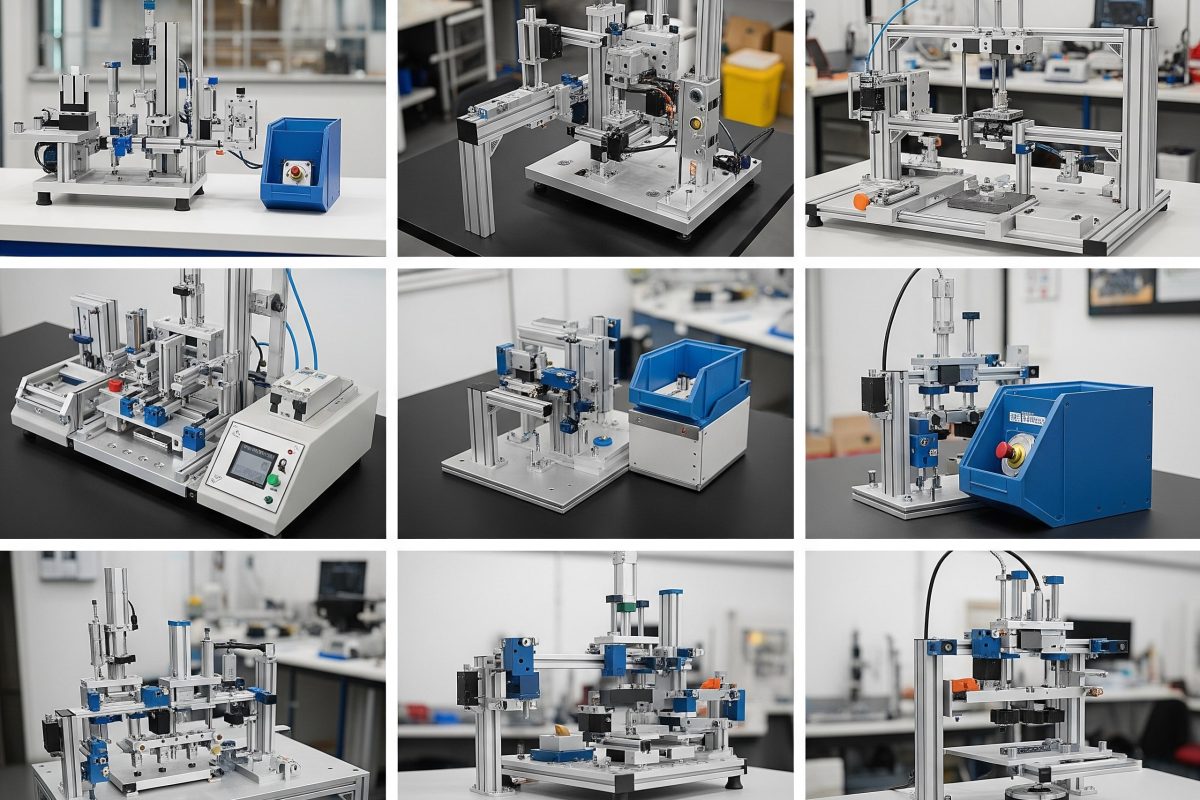

Mašine za montažu na radnom stolu, mali sistemi za sortiranje, obrazovna laboratorijska oprema, itd.

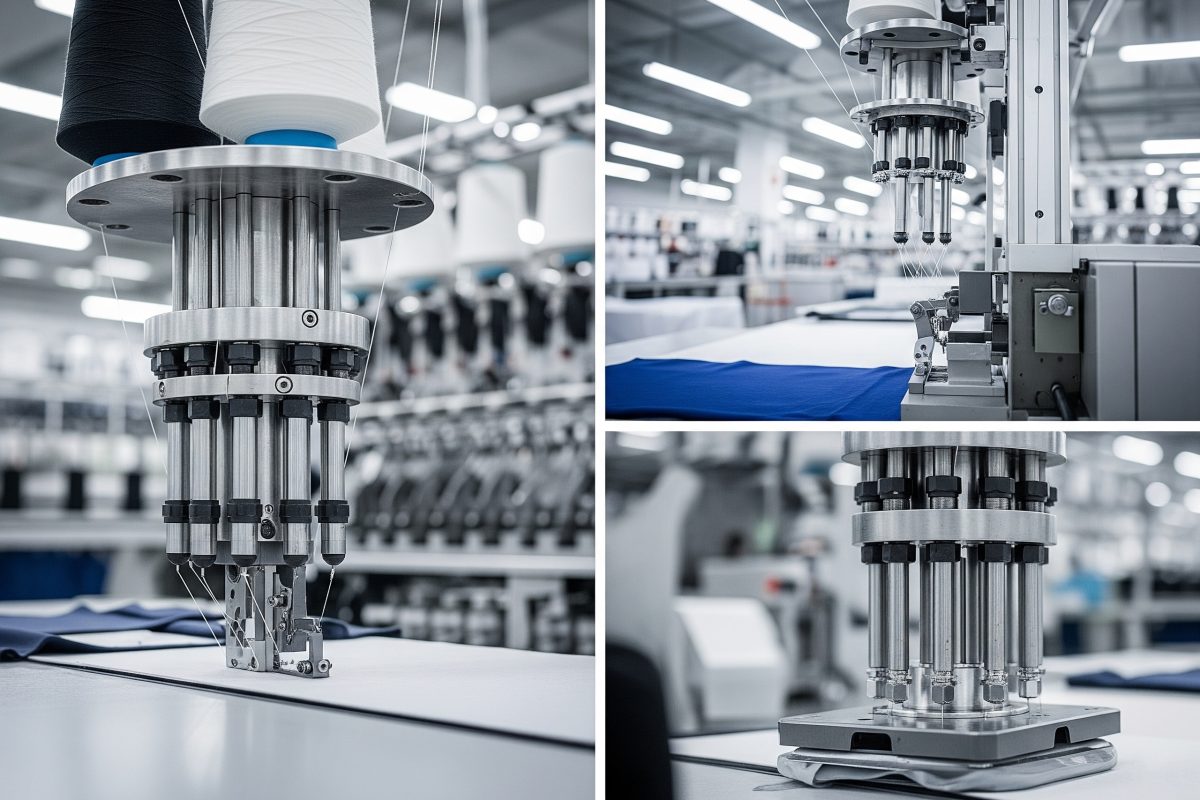

Za promjenu pređe, rezanje niti, male prešne radnje i druge delikatne pokrete.

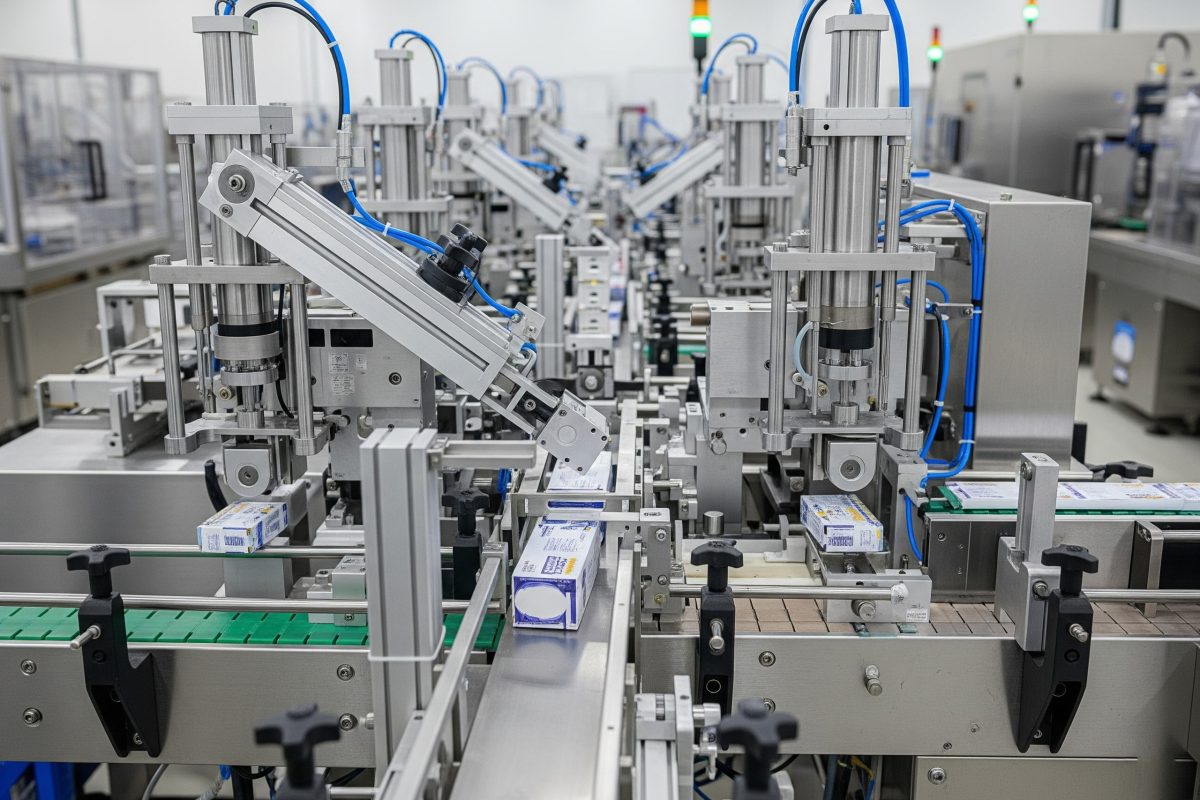

Pomoćne radnje pri pakovanju sitnih predmeta, označavanju, zapečaćivanju itd.
Izgradnja malih eksperimentalnih platformi, robotskih modela, automatiziranih demonstracija nastave itd.
Pravilna ugradnja i adekvatno održavanje značajno produžuju vijek trajanja mini cilindara.
Zbog malog prečnika, mini cilindri imaju relativno malu izlaznu silu. Na primjer, mini cilindar Ø10 mm pri radnom pritisku od 0,5 MPa ima teoretsku izlaznu silu (pri izduživanju) od oko 39 newtona (približno 4 kgf).
Prilikom odabira izračunajte na osnovu stvarne opterećenosti, vrste pokreta (guranje ili povlačenje) i potrebnog faktora sigurnosti. Općenito se preporučuje da teoretska izlazna sila cilindra bude najmanje 1,5 do 2 puta veća od stvarne opterećenosti. Za veća opterećenja razmotrite cilindre s većim promjerom ili druge vrste aktuatora.
Jednodjelni mini cilindri: Imati jedan zračni otvor; zračni pritisak pogoni klip u jednom smjeru, dok ga opruga ili vanjski teret vraća. Tipovi uključuju povratak oprugom (zrak produžava, opruga skraćuje) i produženje oprugom (zrak skraćuje, opruga produžava).
Minijaturni cilindri s dvostrukim djelovanjem: Imajte dva zračna otvora koji putem zračnog pritiska kontroliraju i izduženje i uvlačenje.
Da, zbog njihove precizne unutrašnje strukture i malih zazora, mini cilindri obično zahtijevaju veću čistoću zraka nego veći cilindri. Nečistoće poput vlage, ulja i prašine u komprimiranom zraku mogu lako uzrokovati zalijepanje kliznih klapni, habanje brtvi ili kvarove.
Preporuke:
Čisti zrak je ključ dugoročnog, stabilnog i pouzdanog rada mini cilindara.
Standardni mini cilindri (posebno olovkasti tipa s okruglim tijelima) prvenstveno su dizajnirani za aksijalne opterećenja. Zbog tankih klipnih šipki i ograničene dužine vođenja, njihova sposobnost da izdrže bočna opterećenja ili momente je vrlo ograničena.
Značajna bočna opterećenja ili momenti mogu dovesti do:
Za primjene sa bočnim opterećenjima preporučuje se:
Prilikom odabira magnetnog prekidača za mini cilindar, uzmite u obzir ove tačke:
Zbog ograničenja veličine, odabir i ugradnja magnetskih prekidača za mini cilindar može biti kritičniji nego za standardne cilindar. Pogledajte naše vodiče za odabir dodataka ili kontaktirajte tehničku podršku.
Naši mini cilindri, sa svojom izuzetnom kompaktnošću, visokom preciznošću i brzim odzivom, pružaju snažnu podršku za miniaturizaciju vaše opreme i poboljšanje njenih performansi. Istražite našu seriju proizvoda sada ili kontaktirajte naš tim stručnjaka za pneumatske sisteme za profesionalne savjete pri odabiru i prilagođena rješenja.
