Ima li išta obeshrabrujuće nego pregledati curioci cilindar i pronaći duboke, vertikalne brazde uletjele u klipnjaču? Ove “ožiljke” nisu samo kozmetičke; one uništavaju zaptivke, uzrokuju masovne curenja zraka i na kraju dovode vašu mašinu do potpunog zastoja. Možda ćete okriviti kvalitetu zaptivke ili nečistoće, ali nevidljivi krivac je često kvar u fizici koji se odvija na mikroskopskom nivou.
Zakažavanje podmazivanja na granici nastaje kada zaštitni sloj tekućine između klipa i površine ležaja dođe do propadanja, dopuštajući izravan kontakt između grube površine1. Ovo trenje stvara intenzivnu lokaliziranu toplinu i abraziju, što je glavni korijenski uzrok oštećenja na cilindričnim šipkama.
Nedavno sam savjetovao Mariju, vlasnicu specijalizirane kompanije za pakirnu opremu u Njemačkoj. Njene profitne marže su se topile jer su cilindri na njenim paletizerima otkazivali svakih tri mjeseca zbog oštećenja klipa. Mislila je da su joj potrebne skuplje brtve, ali pravi problem je bio neuspjeh podmazivanja pri bočnom opterećenju. Hajde da istražimo kako smo to riješili.
Sadržaj
- Šta je tačno podmazivanje na granici u pneumatskim sistemima?
- Zašto neuspjeh podmazivanja dovodi do oštećenja klipa i klizanja?
- Kako možete efikasno spriječiti otkaz podmazivanja na granici?
- Zaključak
- Često postavljana pitanja o oštećenjima klipa
Šta je tačno podmazivanje na granici u pneumatskim sistemima?
Da bismo razumjeli kvar, prvo moramo razumjeti kako on trebao bi rad. Često pretpostavljamo da šipka “pluta” na ulju, ali to nije uvijek slučaj.
Podmazivanje granice2 je režim u kojem je film maziva previše tanak da bi u potpunosti odvojio klizne površine, zbog čega se sistem mora oslanjati na hemijska svojstva maziva i završnu obradu površine kako bi se spriječilo habanje tokom faza visokog opterećenja ili male brzine.

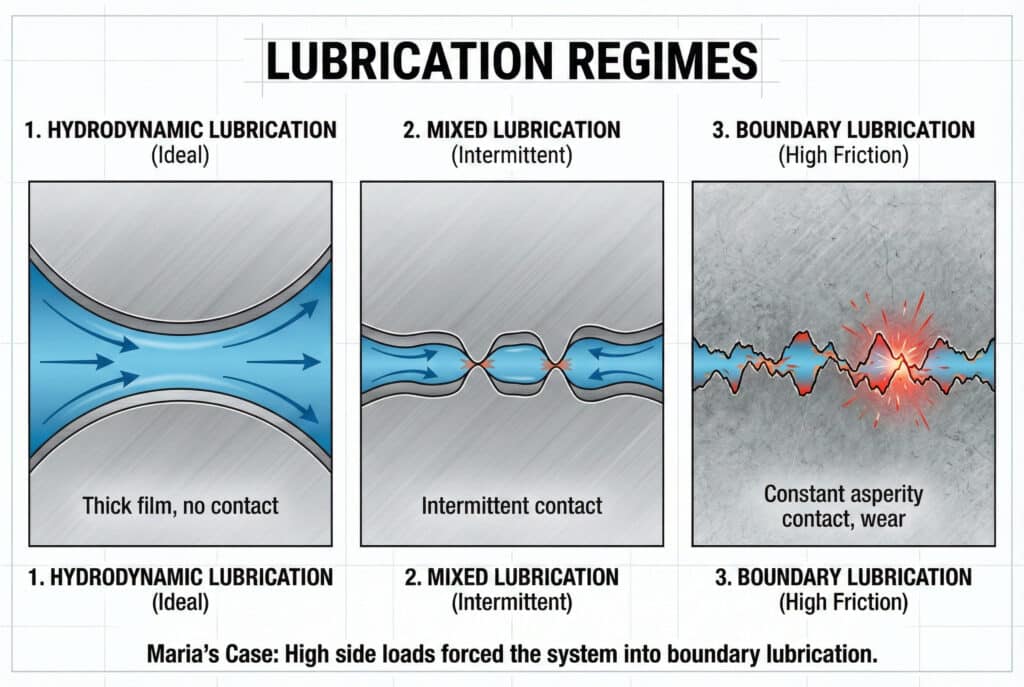

Tri režima
- Hidrodinamičko podmazivanje: Debeli film, površine se nikada ne dodiruju. Idealno, ali rijetko u sporim/teškim pneumatskim sistemima.
- Miješano podmazivanje: Pauziran kontakt.
- Podmazivanje granice: Kontaktan vrh stalne hrapavosti (vrh hrapavosti površine). Ovo se događa na početku hoda ili pri velikim bočnim opterećenjima.
U slučaju Marije u Njemačkoj, njeni cilindri su na kraju hoda doživljavali velika bočna opterećenja. To je istisnulo mast i natjeralo sistem u stanje graničnog podmazivanja, gdje standardna mast nije mogla zaštititi metal.
Zašto neuspjeh podmazivanja dovodi do oštećenja klipa i klizanja?
To je lančana reakcija. Kad sloj granice zakaže, fizika poprima destruktivan tok.
Kada zaštitni film nestane, mikroskopski vrhovi na površini metala se sudaraju, stvarajući lokalizirano zagrijavanje koje mikrosolduje i rastrgne materijal. Ove rastrgane čestice postaju abrazivni otpad, grebući površinu šipke i stvarajući duboke ogrebotine poznate kao scoring.
Mehanizam uništenja
- Adhezivno habanje3: Metal dodiruje metal, nakratko se zavari i rastrgne se.
- Abrasivno habanje: Iščupane metalne čestice zaglave u brtvi, djelujući poput brusnog papira na poliranom klinu.
- Otkaz brtve: Rezana šipka djeluje poput turpije, drobeći mekane usne brtve svakim udarcem.

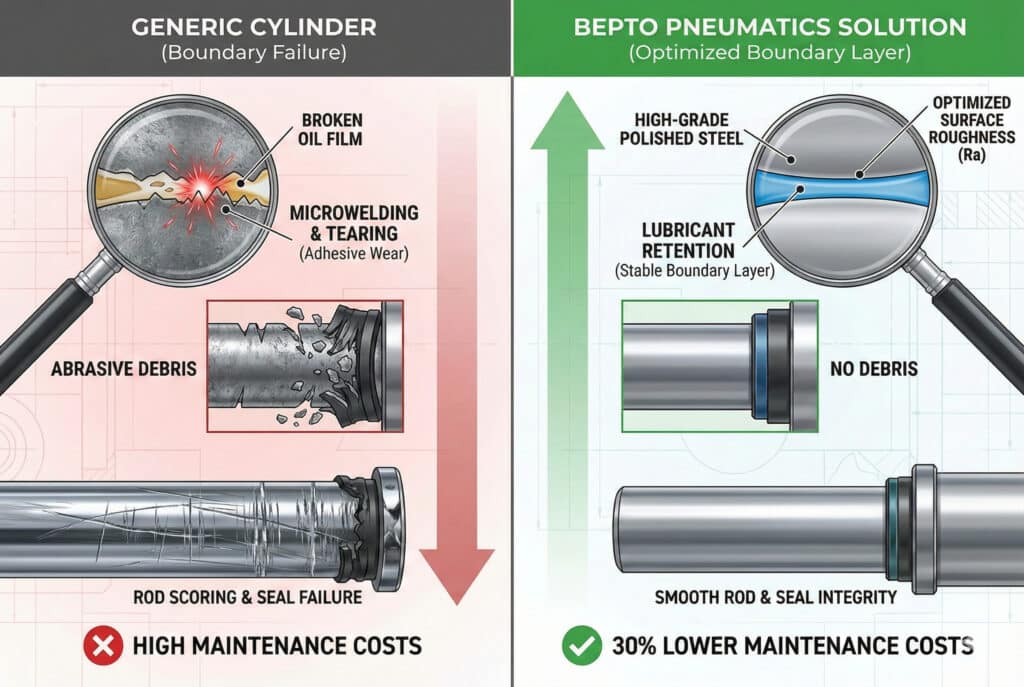

Bepto naspram generičkih zamjena
Mnogi OEM cilindri koriste standardno kromiranje. Na Bepto Pneumatics, razumijemo da su granični uvjeti neizbježni.
- Generički: Standardni tvrdi hrom (20μm), često porozan.
- Bepto rješenje: Koristimo visokokvalitetni polirani čelik s optimiziranim hrapavost površine (Ra)4 koji bolje zadržava mazivo, održavajući taj granični sloj duže.
Za Mariju, prelazak na Beptoove ojačane cilindre nije samo zaustavio curenja; smanjio je njene troškove održavanja za 30% jer se klipnjače prestale oštećivati pod uslovima velikih opterećenja.

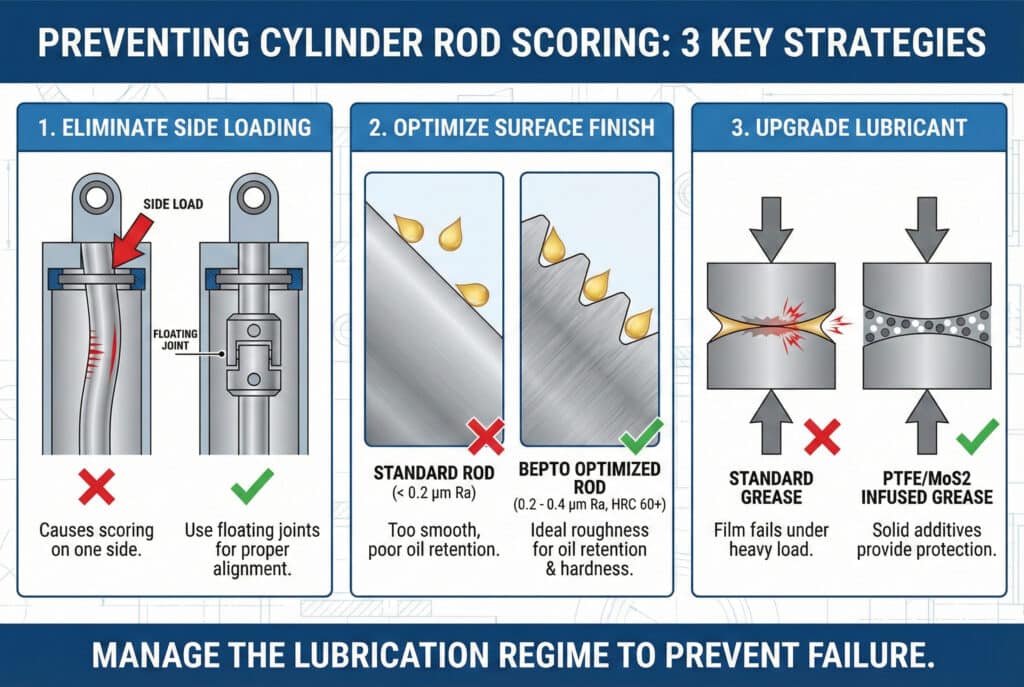

Kako možete efikasno spriječiti otkaz podmazivanja na granici?
Ne možete eliminirati trenje, ali možete upravljati režimom podmazivanja kako biste spriječili kvar.
Prevencija podrazumijeva osiguravanje pravilnog poravnanja šipki radi minimiziranja bočnog opterećenja, odabir maziva s aditivi za ekstremni pritisak (EP)5, i korištenje kliznih šipki cilindara s vrhunskom površinskom tvrdoćom i završnom obradom.
1. Eliminirajte bočno učitavanje
Bočni opterećenje je ubica #1. Pritiska šipku kroz uljni film.
- Rješenje: Koristite plutajuće zglobove ili poravnajuće spojke.
- Provjeri: Ako je označavanje samo na jednoj strani šipke, imate problem poravnanja.
2. Završna obrada je važna
Ogledalo sjaj nije uvijek najbolje. Potrebna vam je određena hrapavost da zadrži ulje.
| Značajka | Standardna šipka | Bepto optimizirani štap |
|---|---|---|
| Hrapavost površine (Ra) | < 0,2 μm (Previše glatko?) | 0.2 – 0.4 μm (zadržavanje ulja) |
| Tvrdoća | HRC 50-55 | HRC 60+ (Odupire se oštećenjima) |
| Podmazivanje | Standardna mast | PTFE-om prožeta mast |
3. Nadogradnja maziva
Ako vaša primjena uključuje male brzine ili velika opterećenja (granične uvjete), standardna pneumatska mast nije dovoljna. Potrebna vam je mast s čvrstim aditivima poput MoS2 ili PTFE-a koji pružaju zaštitu čak i kada je film ulja istisnut.
Zaključak
Oznake na cilindru nisu samo “loša sreća”; to je simptom kvara na podmazivanju granica. Razumijevanjem granica vašeg sloja maziva i rješavanjem bočnih opterećenja možete dramatično produžiti vijek trajanja cilindara.
Na Bepto Pneumatics, Mi projektujemo naše zamjenske dijelove da izdrže ove surowe granične uvjete. Bilo da ste u Njemačkoj ili u Japanu, pružamo izdržljiva i isplativa rješenja koja su vam potrebna da sačuvate svoj ugled — i svoje mašine — netaknutima.
Često postavljana pitanja o oštećenjima klipa
Koji su rani znakovi kvara podmazivanja na granici?
Najraniji znakovi su “cvrčanje” ili vibracija tokom kretanja i poliran ili staklast izgled na šipki prije pojave dubokih ogrebotina.
Ako ga uhvatite u fazi premazivanja, možda ćete spasiti cilindar ponovnim podmazivanjem i provjerom poravnanja.
Mogu li popraviti cilindrični klizač s ogrebotinama?
Generalno, ne; rebrasti šip mora biti zamijenjen jer će žlijebovi odmah uništiti svaku novu brtvu koju postavite.
Dok se neki skupi hidraulični ramovi mogu ponovo kromirati, kod pneumatskih cilindara je daleko isplativije kupiti visokokvalitetnu zamjenu od dobavljača poput Bepto.
Da li brzina rada utiče na oštećenje šipki?
Da, vrlo male brzine su zapravo opasnije za bodovanje nego velike brzine.
Pri velikim brzinama šipka “hidroplanira” na ulju. Pri vrlo malim brzinama film se raspada (granični režim), povećavajući rizik od kontakta metal-na-metal i oštećenja površine.
-
Razumjeti mikroskopske vrhove i udubine koje postoje čak i na najglađim površinama. ↩
-
Istražite režim podmazivanja u kojem površine stupaju u interakciju zbog nedovoljne debljine filmskog sloja tečnosti. ↩
-
Pročitajte o mehanizmu habanja pri kojem se materijali prenose između površina uslijed mikrozavarivanja. ↩
-
Pregledajte aritmetičku sredinu nepravilnosti visine površine koja se koristi za kvantifikaciju teksture. ↩
-
Naučite kako se hemijski aditivi ponašaju na metalnim površinama kako bi se spriječilo zavarivanje pri visokim opterećenjima. ↩
