Uvod
Zamislite ovo: vaša proizvodna linija radi besprijekorno, kada odjednom hidraulički amortizer doživi katastrofalan kvar i dovodi do kvara vašeg pneumatskog cilindra bez klipa. Krivac? Kavitasija – tihi ubica koji proizvođačima košta hiljade zbog neočekivanih zastoja. Ova mikroskopska prijetnja stvara mjehuriće pare koji implodiraju s dovoljno snage da unište metalne komponente iznutra prema van.
Kavitacija u hidrauličkim amortizerima nastaje kada naglo smanjenje pritiska stvara mjehuriće pare koji nasilno kolabiraju, uzrokujući udubljenja, buku, smanjenu sposobnost prigušivanja i prijevremeni kvar komponenti. U pneumatskim sistemima koji koriste cilindar bez klipa, ovaj rizik se pojačava zbog rada velikim brzinama i ponavljajućih ciklusa kretanja koji ubrzavaju degradaciju fluida i strukturna oštećenja.
Više sam puta tokom mojih godina u Bepto vidio ovu situaciju. Tek prošlog mjeseca nas je iz Michigana nazvao inženjer za održavanje u panici – automatizirana proizvodna linija u njegovoj fabrici stala je jer je kavitacija uništila tri amortizera za dva tjedna. Dopustite mi da vam objasnim što se zapravo događa i kako zaštititi svoju investiciju.
Sadržaj
- Šta je tačno kavitasija u hidrauličnim amortizerima?
- Zašto pneumatski sistemi imaju veći rizik od kavitacije?
- Kako možete otkriti kavitaciju prije katastrofalnog otkaza?
- Koje preventivne mjere zaista djeluju u stvarnim primjenama?
- Zaključak
- Često postavljana pitanja o kavitaciji u hidrauličnim amortizerima
Šta je tačno kavitasija u hidrauličnim amortizerima?
Razumjeti neprijatelja znači osvojiti pola bitke.
Kavitacija je fizički fenomen u kojem tlak hidraulične tekućine padne ispod njenog parezni pritisak1, uzrokujući da rastvoreni plinovi formiraju mjehuriće. Kada se ti mjehurići pomaknu u zone višeg tlaka, nasilno se urušavaju—stvarajući udarne valove koji erodiraju metalne površine, stvaraju prekomjernu toplinu, proizvode karakteristične udarne zvukove i na kraju narušavaju sposobnost prigušivanja amortizera.

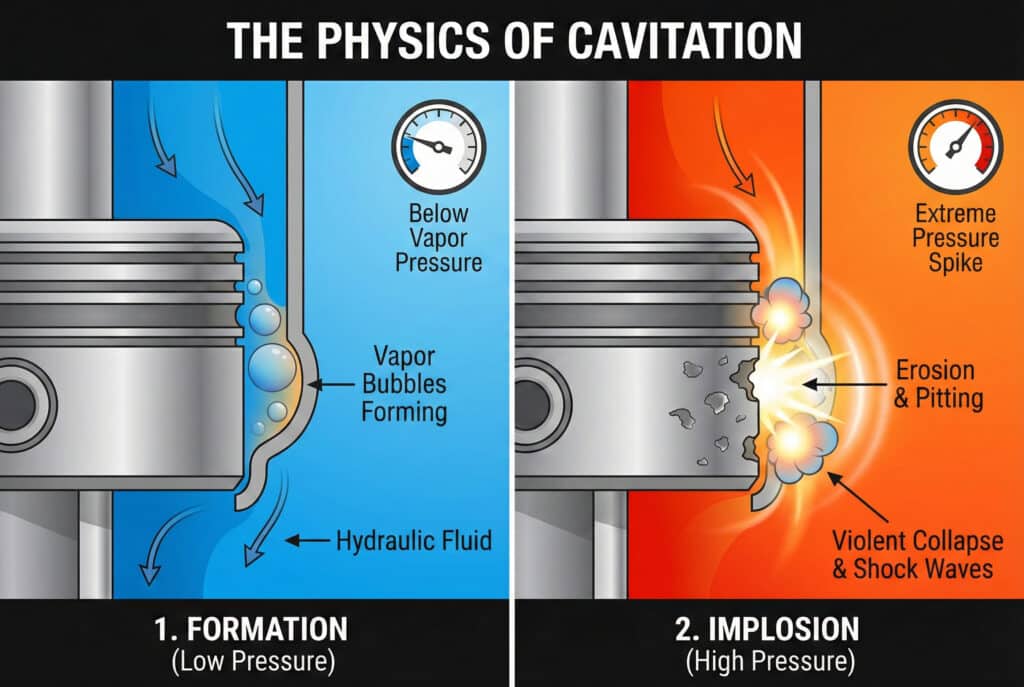

Fizika iza uništenja
Kada se vaš pneumatski cilindar bez klipa uspori pri velikoj brzini, klip amortizera stvara lokalizirane zone niskog pritiska u hidrauličkoj tečnosti. Ako taj pritisak padne ispod tlaka isparavanja tečnosti (koji varira s temperaturom), mikroskopske mjehuriće se trenutno formiraju. Kako klip nastavlja svoj hod, ti mjehurići ulaze u regije višeg pritiska i implodirati2 s nevjerovatnom silom—generirajući lokalizirane temperature koje premašuju 1.000 °C i skokove pritiska preko 10.000 psi.
Tri faze oštećenja kavitacijom
- Početna fazaNa metalnim površinama počinje mikroskopsko udubljivanje.
- Faza razvojaRupe se spajaju u veće krater, smanjujući strukturni integritet.
- Napredni stadij: Potpuna erozija površine, oštećenje brtve i potpuni kvar komponente
Izazov u pneumatskim primjenama je u tome što cilindri bez klipa često rade brzinama većim od 2 m/s s frekvencijama ciklusa većim od 60 ciklusa u minuti—uslovi koji dramatično ubrzavaju sve tri faze.

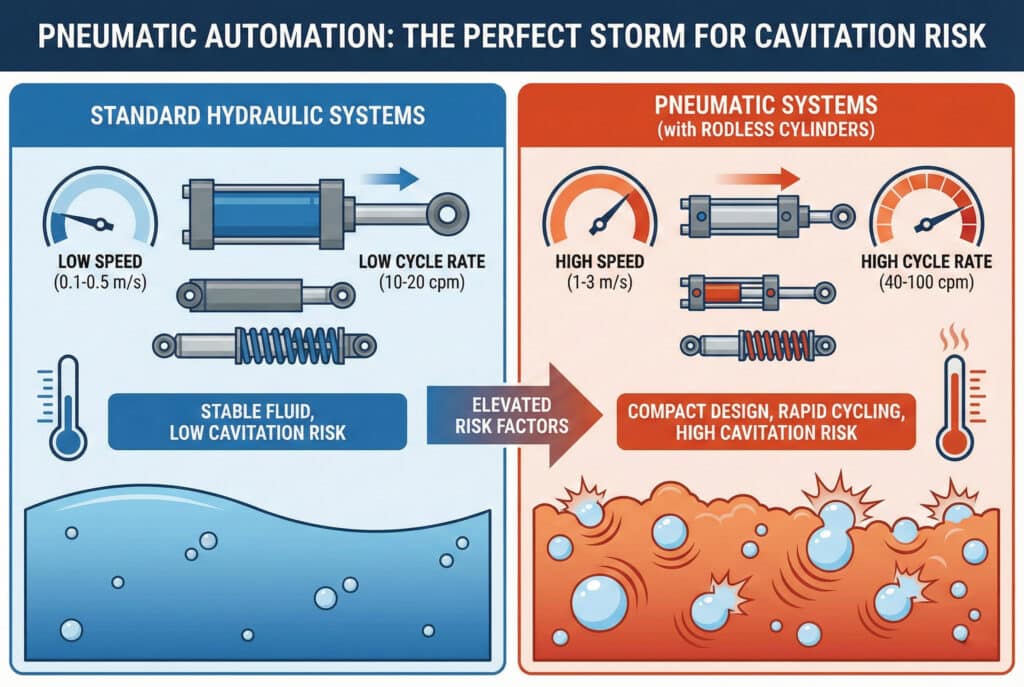

Zašto pneumatski sistemi imaju veći rizik od kavitacije?
Pneumatska automatizacija stvara savršenu oluju za kavitaciju. ⚠️
Pneumatski sistemi sa cilindarima bez klipa doživljavaju povećane rizike od kavitacije jer kombinuju visoke radne brzine (često 1–3 m/s), česte cikluse pokretanja i zaustavljanja, brze fluktuacije pritiska i kompaktne dizajne amortizera sa ograničenim volumenom fluida. Ovi faktori stvaraju veće razlike u pritisku i više temperature fluida u poređenju sa tradicionalnim hidrauličkim sistemima, što znatno povećava vjerovatnoću nastanka i širenja kavitacije.
Brzina i stopa ciklusa: dvostruka prijetnja
Dopustite mi da podijelim stvarni primjer. Thomas, menadžer proizvodnje u pogonu za pakovanje u Ohaju, kontaktirao nas je nakon što je doživio ponovljene kvarove prigušivača udaraca na svojoj brzoj liniji za sortiranje. Njegovi pneumatski cilindri bez klipa radili su 80 ciklusa u minuti — što je bilo unutar nazivne sposobnosti cilindra — ali hidraulični prigušivači udaraca nisu mogli podnijeti nakupljanje toplote i fluktuacije pritiska.
| Tip sistema | Tipična brzina | Ciklusne stope | Rizik od kavitacije |
|---|---|---|---|
| Standardna hidraulika | 0,1-0,5 m/s | 10-20 cpm | Nisko |
| Pneumatski cilindar bez klipa | 1-3 m/s | 40-100 cpm | Visoko |
| Bepto optimizirani sistem | 1-3 m/s | 40-100 cpm | Smanjeno 60% |
Promjene temperature i viskoznosti fluida
Pneumatski sistemi stvaraju više toplote kompresijom zraka i brzim ciklusima. Kako se temperatura hidrauličkog ulja povećava od 40°C do 80°C (što je uobičajeno u primjenama velikih brzina), pritisak pare u njemu dramatično raste dok viskoznost3 kapljice. Ovo stvara uži sigurnosni marginu prije početka kavitacije.
Ograničenja kompaktnog dizajna
Pneumatski dizajni koji štede prostor često zahtijevaju manje amortizere s umanjenim rezervoarima za tekućinu. Manje tekućine znači brži porast temperature, manje vremena za rastvaranje mjehurića i smanjen kapacitet za apsorpciju naglih skokova pritiska — svi ti faktori doprinose kavitaciji.

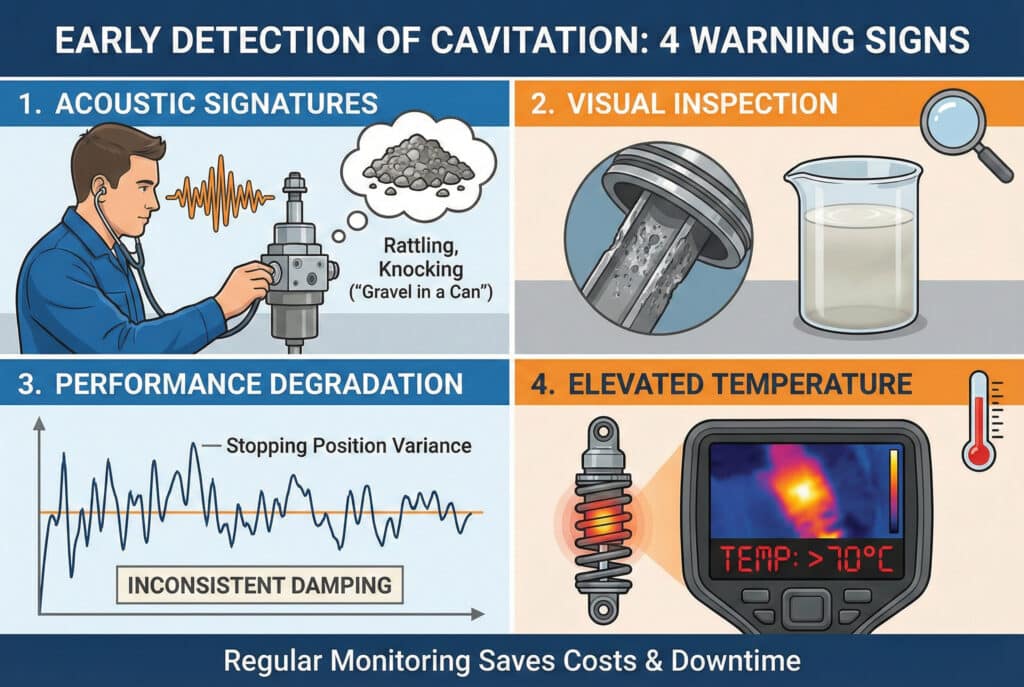

Kako možete otkriti kavitaciju prije katastrofalnog otkaza?
Rano otkrivanje štedi hiljade u troškovima zastoja.
Cavitation možete otkriti putem četiri glavna pokazatelja: karakterističnih zveketavih ili lupajućih zvukova tokom usporavanja, vidljivih udubljenja ili erozije na klipnjačama i unutrašnjim komponentama tokom održavanja, nedosljednog prigušivanja s nepredvidivim položajima zaustavljanja i povišenih radnih temperatura iznad 70 °C. Redovno praćenje ovih znakova upozorenja omogućava intervenciju prije potpunog otkaza amortizera koji bi zaustavio proizvodnju.
Akustični otisci: Slušajte svoju opremu
Kavitacija proizvodi karakterističan zvuk “šljunak u limenci” — potpuno različit od uobičajenog hidrauličkog šuštanja. Uvijek kažem servisnim timovima: ako vaš amortizer zvuči kao da melje kamenje, imate kavitaciju.
Protokoli vizuelne inspekcije
Tokom planiranog održavanja, pregledajte:
- Površina klipnjače: Potražite grube, udubljene dijelove koji nalikuju narančinoj korici
- Stanje fluidaMliječni ili promijenjenog izgleda fluid ukazuje na zadržavanje zraka.
- Cjelovitost brtvePrerana abrazija brtve često prati oštećenja uslijed kavitacije
Metrike degradacije performansi
Pratite ove ključne pokazatelje:
- Varijansa zaustavne pozicije: Promjene veće od ±2 mm ukazuju na gubitak prigušivanja
- Odstupanje vremena ciklusaPostupno usporavanje ukazuje na smanjenu efikasnost amortizera.
- Trendovi temperatura: Dosljedna očitanja iznad 65°C signaliziraju probleme
Sarah, inženjerka za održavanje u njemačkoj tvornici automobilskih dijelova, uvela je sedmično bilježenje temperature na svojim pneumatskim montažnim stanicama. Otkrila je kavitaciju u ranoj fazi u tri amortizera, zamijenivši ih tijekom planiranog zastoja umjesto da se suoči s hitnim gašenjem pogona. Taj jednostavan protokol nadzora uštedio je njenoj tvornici više od 15.000 eura izgubljene proizvodnje.

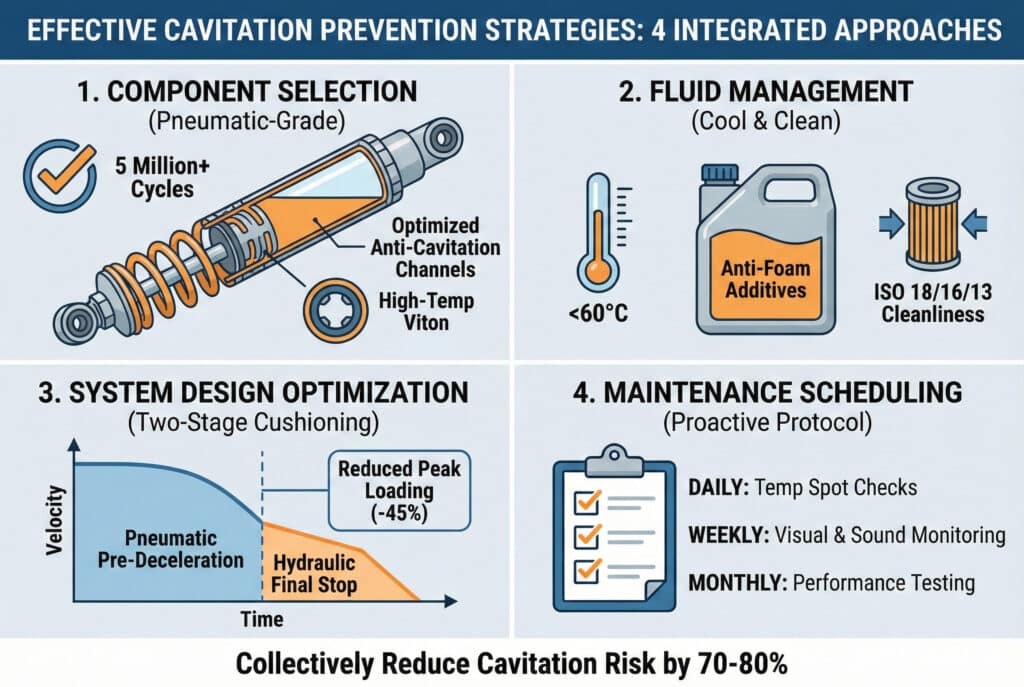

Koje preventivne mjere zaista djeluju u stvarnim primjenama?
Prevencija pobjeđuje popravku svaki put. ️
Efikasna prevencija kavitacije zahtijeva četiri integrisane strategije: odabir amortizera koji su posebno ocijenjeni za pneumatske primjene s visokim ciklusima i dizajnom otpornim na kavitaciju, održavanje temperature hidraulične tečnosti ispod 60°C putem adekvatnog hlađenja, korištenje vrhunskih tečnosti s višim pragovima tlaka isparavanja i sredstava protiv pjenjenja, te primjenu odgovarajuće veličine sistema s 20-30% sigurnosnim marginama na kapacitet apsorpcije energije. Ove mjere zajedno smanjuju rizik od kavitacije za 70-80% u zahtjevnim pneumatskim primjenama.
Izbor komponenti: Nisu svi amortizeri jednaki
U Bepto posebno projektujemo naše amortizere za pneumatske primjene visokih brzina. Evo šta čini razliku:
| Značajka | Standardni amortizer | Bepto pneumatski apsorbator |
|---|---|---|
| Veličina rezervoara za tečnost | 1x minimum | 1.5x minimum (bolje hlađenje) |
| Dizajn unutrašnjeg protoka | Osnovni otvor | Optimizirani protivkavitacijski kanali |
| Materijal brtve | Standardni nitril | Viton spojevi za visoke temperature |
| Ocjena ciklusa | 1 milion | 5 miliona+ ciklusa |
| Pristupna premija | Osnova | +15% (štedi 40% troškova životnog ciklusa) |
Najbolje prakse upravljanja tečnostima
- Odaberite odgovarajuću tekućinuKoristite hidraulična ulja s parnim pritiskom ispod 0,5 kPa na radnoj temperaturi.
- Održavajte čistoću: Čistoća ISO 18/16/134 sprječava mjesta nukleacije
- Praćenje degradacijeZamijenite tečnost svakih 12–18 mjeseci u primjenama s visokim ciklusima.
- Dodajte hlađenje: Ugradite izmjenjivače topline kada temperatura okoline prelazi 30°C
Optimizacija dizajna sistema
Kada smo pomogli Thomasu u Ohaju da riješi svoju krizu kavitacije, nismo samo zamijenili komponente—redizajnirali smo njegov profil usporavanja. Primjenom dvofaznog prigušnog pristupa (pneumatsko predusporavanje praćeno hidrauličkim konačnim zaustavljanjem) smanjili smo vršno opterećenje amortizera za 451 TP3T i potpuno eliminirali kavitaciju.
Planiranje održavanja koje zaista sprječava kvarove
Kreirajte protokol inspekcije u tri nivoa:
- Dnevno: Temperaturne provjere na licu mjesta tokom rada
- Sedmično: Vizuelni pregled i praćenje zvuka
- MjesečnoDetaljan pregled s testiranjem performansi
Zaključak
Kavitacija u hidrauličkim amortizerima nije neizbježna—može se spriječiti pravilnim odabirom komponenti, pažljivim nadzorom i proaktivnim održavanjem. U Bepto smo pomogli stotinama postrojenja da eliminišu zastoje uzrokovane kavitacijom, istovremeno smanjujući troškove komponenti za 30% u odnosu na OEM alternative.
Često postavljana pitanja o kavitaciji u hidrauličnim amortizerima
P1: Može li se oštećenje uslijed kavitacije popraviti ili se amortizer mora zamijeniti?
Kada kavitacija izazove vidljiva udubljenja i eroziju, amortizer mora biti zamijenjen—oštećenje površine se ne može efikasno popraviti i nastavit će se širiti. Međutim, ako se uoči u početnoj fazi, uz samo blagu hrapavost površine, temeljita zamjena tečnosti i optimizacija sistema mogu privremeno produžiti vijek trajanja.
Q2: Koliko brzo kavitacija može uništiti amortizer u pneumatskim primjenama?
U zahtjevnim primjenama visokobrzinskih pneumatskih sistema, kavitasija može napredovati od početka do katastrofalnog kvara za samo 2–4 sedmice neprekidnog rada. Umjerene usluge mogu omogućiti 2–3 mjeseca prije kvara, dok pravilno projektovani sistemi mogu raditi bez kavitasije godinama.
Q3: Jesu li podesivi amortizeri podložniji kavitaciji?
Podešavajući amortizeri su zapravo manje osjetljivi kada su pravilno podešeni jer omogućavaju optimizaciju profila usporavanja radi minimiziranja skokova pritiska. Međutim, nepravilno podešavanje može pogoršati kavitaciju—uvijek slijedite upute proizvođača i koristite najnježniju učinkovitu postavku prigušivanja.
P4: Da li kavitacija utiče na garanciju amortizera?
Većina proizvođača isključuje oštećenja uslijed kavitacije iz garancije ako su uzrokovana nepravilnom primjenom, neadekvatnim održavanjem ili radom izvan navedenih parametara. U Bepto-u pružamo inženjersku podršku pri primjeni kako bismo osigurali ispravan dizajn sistema, što pomaže u očuvanju garancijske zaštite.
Q5: Može li upotreba sintetičkih hidrauličnih tečnosti eliminirati rizik od kavitacije?
Premium sintetičke tečnosti značajno smanjuju, ali ne mogu potpuno eliminirati rizik od kavitacije. One nude više pragove tlaka pare, bolju toplotnu stabilnost i superiorne anti-pjenušni dodaci5—obično smanjujući podložnost kavitaciji za 40-50% u poređenju s mineralnim uljima, ali pravilan dizajn sistema ostaje od suštinske važnosti.
-
Razumjeti fiziku tlaka pare i uvjete koji uzrokuju da se tekućine ključaju ili kaviliraju. ↩
-
Saznajte o nasilnim mehanizmima kolapsa mjehurića i nastalim razornim udarnim valovima. ↩
-
Istražite kako promjene temperature utiču na viskoznost tečnosti i karakteristike protoka. ↩
-
Pogledajte ISO 4406 standardnu tablicu da biste razumjeli kako se ocjenjuju nivoi čistoće hidrauličkog ulja. ↩
-
Pročitajte o tome kako hemijski aditivi sprječavaju stvaranje pjene kako bi održali hidraulički pritisak i spriječili kavitaciju.tial. ↩
